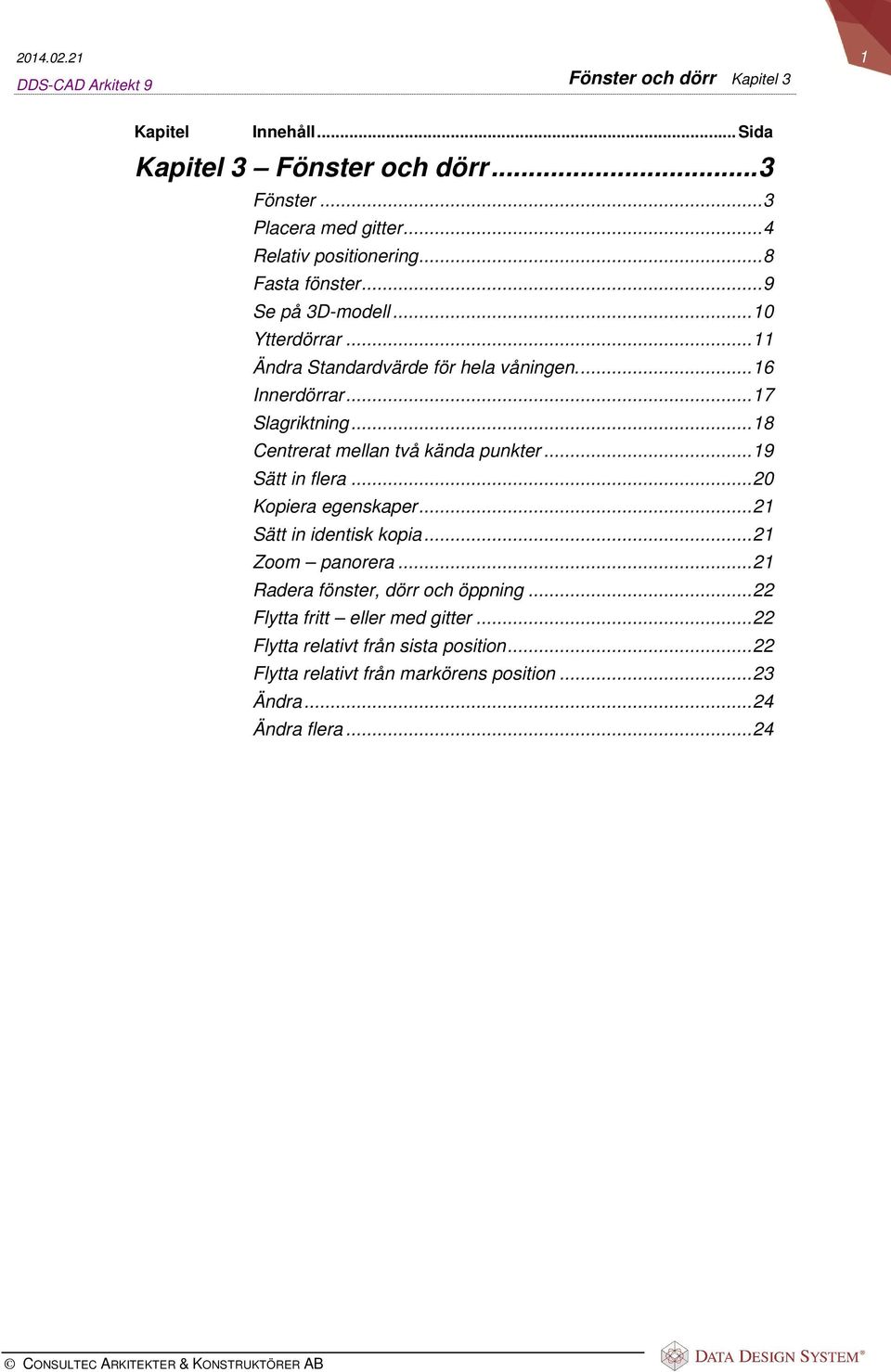

1 Fönster och dörr Kapitel 3 Kapitel Innehåll... Sida Kapitel 3 Fönster och dörr... 3 Fönster... 3 Placera med gitter... 4 Relativ positionering... 8 Fasta fönster... 9 Se på 3D-modell Ytterdörrar Ändra Standardvärde för hela våningen Innerdörrar Slagriktning Centrerat mellan två kända punkter Sätt in flera Kopiera egenskaper Sätt in identisk kopia Zoom panorera Radera fönster, dörr och öppning Flytta fritt eller med gitter Flytta relativt från sista position Flytta relativt från markörens position Ändra Ändra flera... 24

2 Kapitel 3 Fönster och dörr

3 Fönster och dörr Kapitel 3 Kapitel 3 Fönster och dörr Fönster Fasaderna refereras till som det visas i figuren - fasad nr 1-4. Fönstren är numrerade från 1-7. Sätt in fönster 1 och 2 på fasad nr 3. Fönstren är fasta utan spröjs, dimension 1100 x Zooma in den översta delen av planen där fönstren ska sättas in; genom att hålla ner mitten musknappen, föra musen neråt, och omsluta den övre delen med boxen och sedan släppa musknappen. Klicka på Verktygsset för vägg Kontrollera längst ner till vänster på skärmen att gittret är aktivt (intryckt). Välj Infoga fönster Fönstertyper kan väljas via listan eller via Bläddra genom som ger en förhandsvisning av alla fönster. Välj typ 11: Öppningsbart 1- luft. Man kan också hitta önskat fönster genom att skriva typnummer i det vänstra fältet om man känner till det Ange bredd och höjd som visas: 1.1 x 1.2

4 Kapitel 3 Fönster och dörr När de önskade värdena har angetts, tryck på [OK]. Det du nu måste ta ställning till är var i fönstret insättningspunkten ska vara. Fönstret visas i väggen som ett rött fält och kan flyttas dynamiskt till önskad position innan det fästes. Meddelandefältet visar var symbolens insättningspunkt är i symbolen. Det finns tre alternativ som kan användas vid positionering av fönstret: Peka på insättningspunkt (Centrisk) Peka på insättningspunkt (sida). Du växlar metod genom att klicka på [Tab]-tangenten. Placera med gitter När du så har valt insättningspunkt använd centrum av symbolen, peka sedan på önskad gitterpunkt, och fönstret fästes genom att trycka på vänster musknapp. Placera markören vid gitterpunkten enligt ovan och tryck på vänster musknapp. Placera därefter markören enligt nedan och tryck på vänster musknapp.

5 Fönster och dörr Kapitel 3 Nästa fönster placeras på fasad 2 enligt bild nedan. För att se hela ritningen tryck [Ctrl] + [Home] (tangent vanligtvis belägen ovanför piltangenterna) alternativt dubbelklicka på skrollhjulet på musen. Avbryt insättningen genom att trycka [Esc]-tangenten. Är resultatet annorlunda än önskat, kan fönstren flyttas genom att klicka på dem igen och flytta dessa dynamiskt eller med hjälp av piltangenterna till höger eller vänster och ange flyttavstånden ett i taget eller båda två genom att hålla ned [Ctrl]- tangenten och markera båda. Ska typ eller dimension ändras, dubbelklickar man på fönstret för att få fram dialogrutan för fönstret på nytt. Vid borttagning markeras önskat fönster genom att peka på detta och klicka vänster musknapp. Tryck på [Del]-tangenten eller högerklicka och välj radera objekt i snabbmenyn. Spara ritningen genom att klicka på Spara.

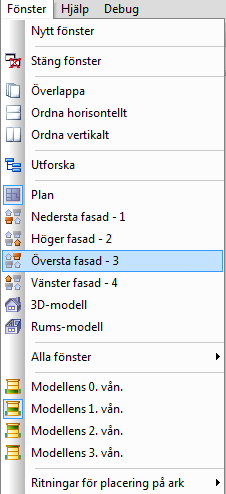

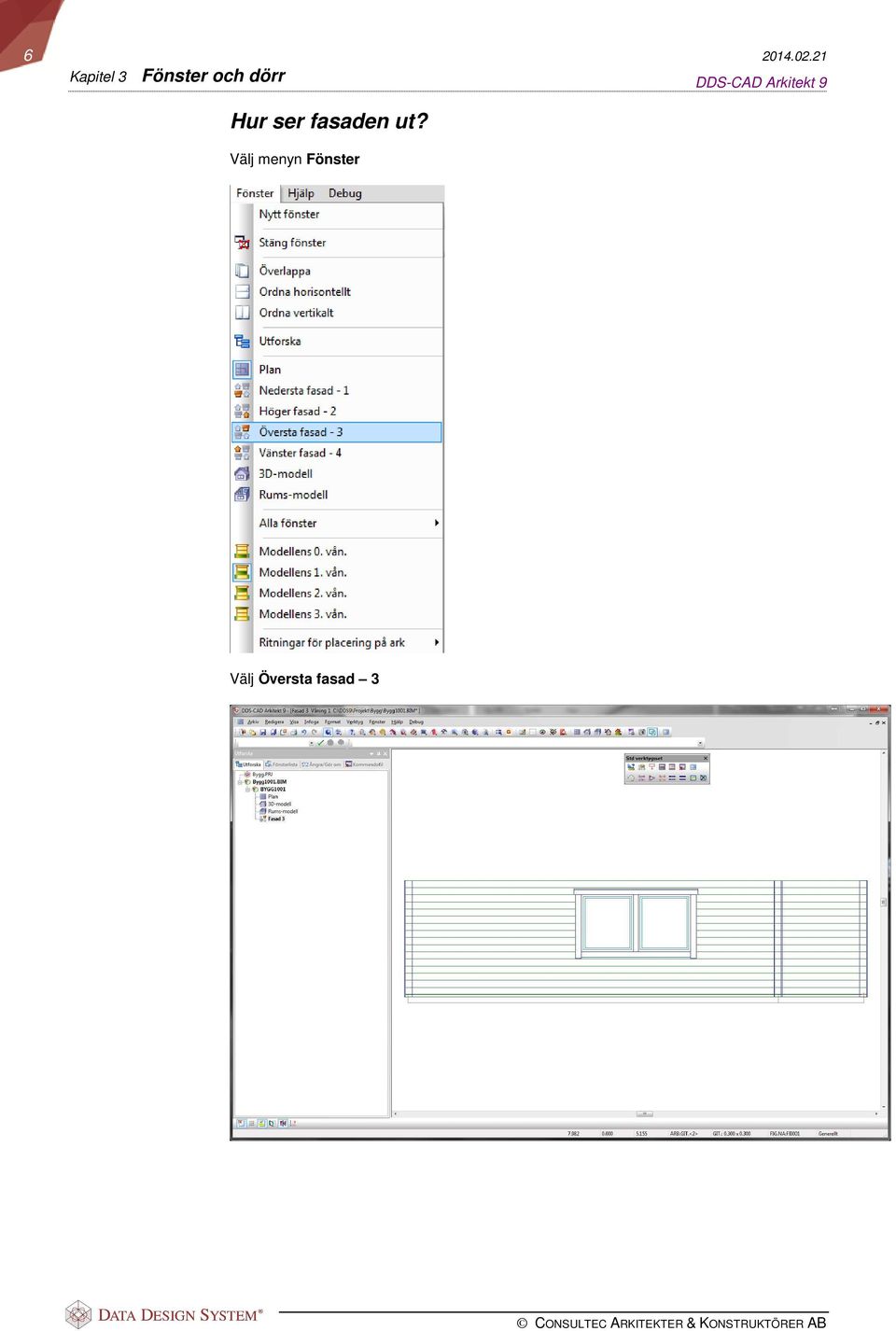

6 Kapitel 3 Fönster och dörr Hur ser fasaden ut? Välj menyn Fönster Välj Översta fasad 3

7 Fönster och dörr Kapitel 3 Återgå till planritning som kan göras på flera sätt: 1. Välj i knappraden Plan 2. Välj i menyn Fönster Plan 3. Om du ser fönstret som innehåller planen klicka i detta fönsters överskrift. 4. Menyn Fönster Alla fönster Välj det fönster som slutar på Plan Klicka filnamnet...plan: 1 5. Välj i det vertikala listfältet till vänster på skärmen

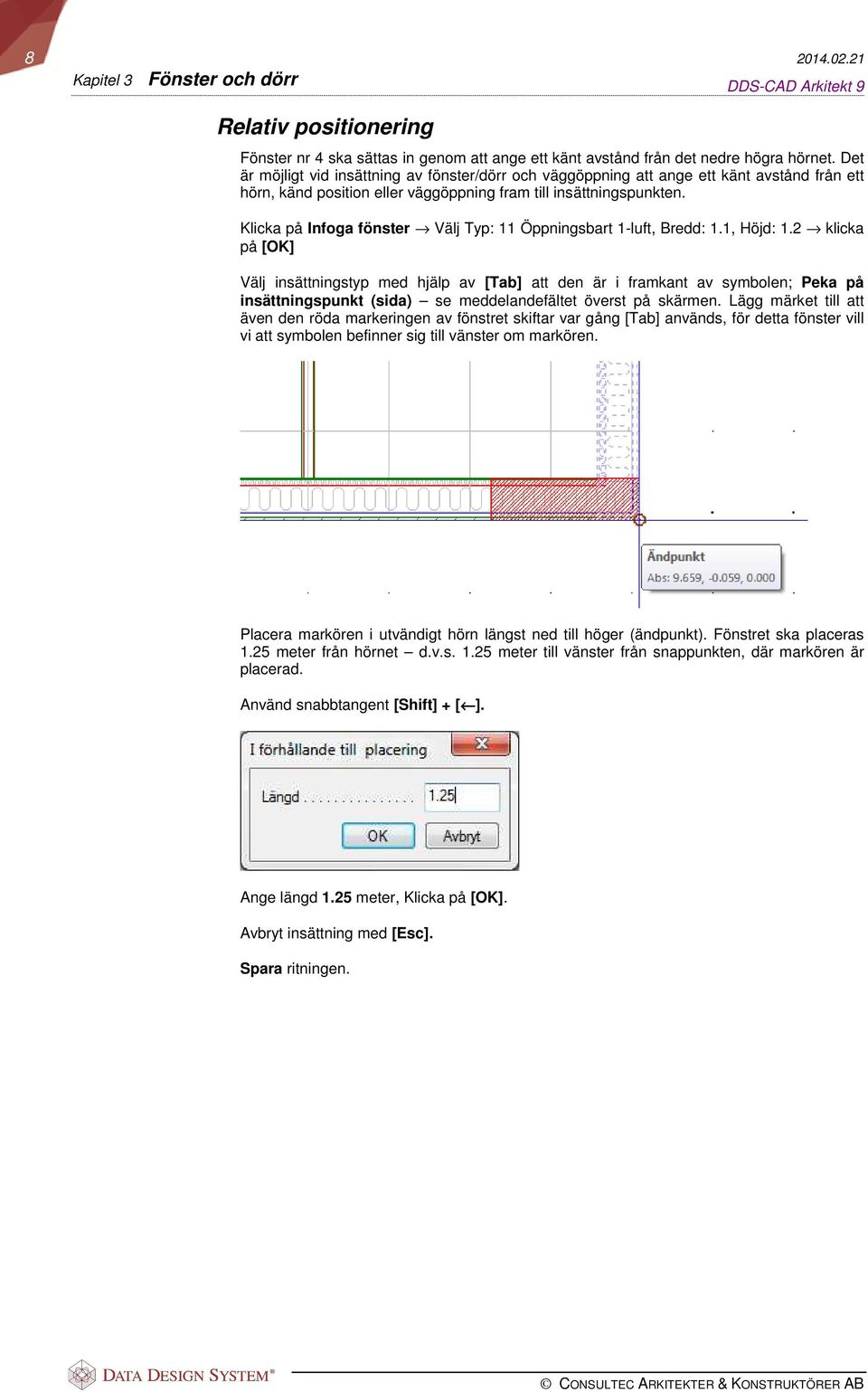

8 Kapitel 3 Fönster och dörr Relativ positionering Fönster nr 4 ska sättas in genom att ange ett känt avstånd från det nedre högra hörnet. Det är möjligt vid insättning av fönster/dörr och väggöppning att ange ett känt avstånd från ett hörn, känd position eller väggöppning fram till insättningspunkten. Klicka på Infoga fönster Välj Typ: 11 Öppningsbart 1-luft, Bredd: 1.1, Höjd: 1.2 klicka på [OK] Välj insättningstyp med hjälp av [Tab] att den är i framkant av symbolen; Peka på insättningspunkt (sida) se meddelandefältet överst på skärmen. Lägg märket till att även den röda markeringen av fönstret skiftar var gång [Tab] används, för detta fönster vill vi att symbolen befinner sig till vänster om markören. Placera markören i utvändigt hörn längst ned till höger (ändpunkt). Fönstret ska placeras 1.25 meter från hörnet d.v.s meter till vänster från snappunkten, där markören är placerad. Använd snabbtangent [Shift] + [ ]. Ange längd 1.25 meter, Klicka på [OK]. Avbryt insättning med [Esc]. Spara ritningen.

9 Fönster och dörr Kapitel 3 Fasta fönster Resterande fönster är fasta fönster. Klicka på Verktygsset för vägg Sätt in fönster Välj Typ: 1 Fast 1-luft Ange Bredd till 0.5 och höjd till 1.7. Tryck [Tab], för att ge fönstret en centrerad insättningspunkt, och placera därefter fönstret med hjälp av gitterpunkt enligt nedan. Vänsterklicka. Efter att fönstret är placerat, tryck [ ] (Backspace) för att ange en annan fönsterbredd för kommande fönster. Ange fönsterbredd 1.1m klicka därefter på [OK]. Placera markören i nedersta vänstra hörnet. Kontrollera att peka på insättningspunkt står på centrisk. Tryck på tangenterna [Shift]+[ ], ange längden 1.8m och klicka på [OK]. Placera markören på samma plats, tryck [Shift]+[ ], ange längden 3.0m klicka på [OK].

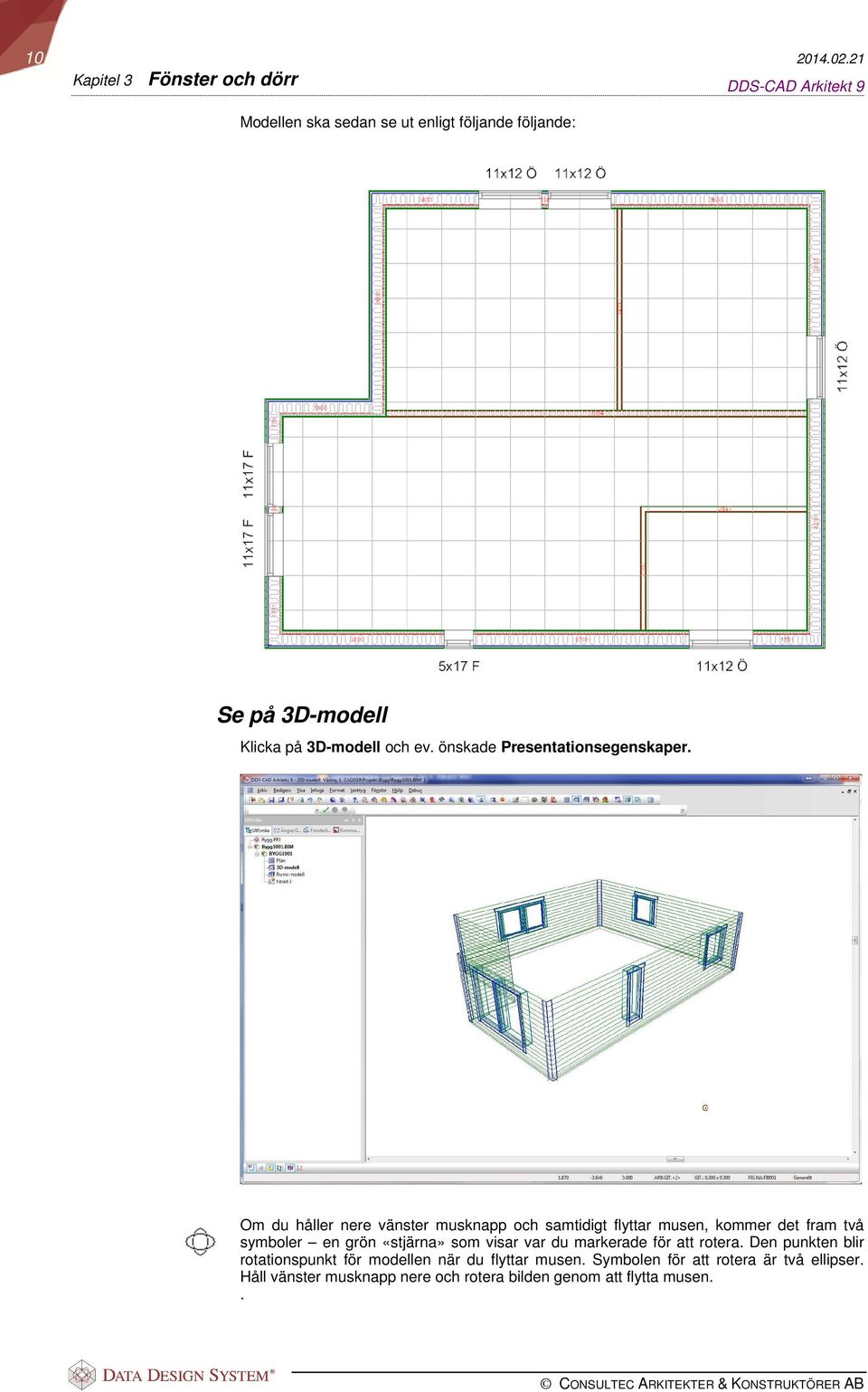

10 Kapitel 3 Fönster och dörr Modellen ska sedan se ut enligt följande följande: Se på 3D-modell Klicka på 3D-modell och ev. önskade Presentationsegenskaper. Om du håller nere vänster musknapp och samtidigt flyttar musen, kommer det fram två symboler en grön «stjärna» som visar var du markerade för att rotera. Den punkten blir rotationspunkt för modellen när du flyttar musen. Symbolen för att rotera är två ellipser. Håll vänster musknapp nere och rotera bilden genom att flytta musen..

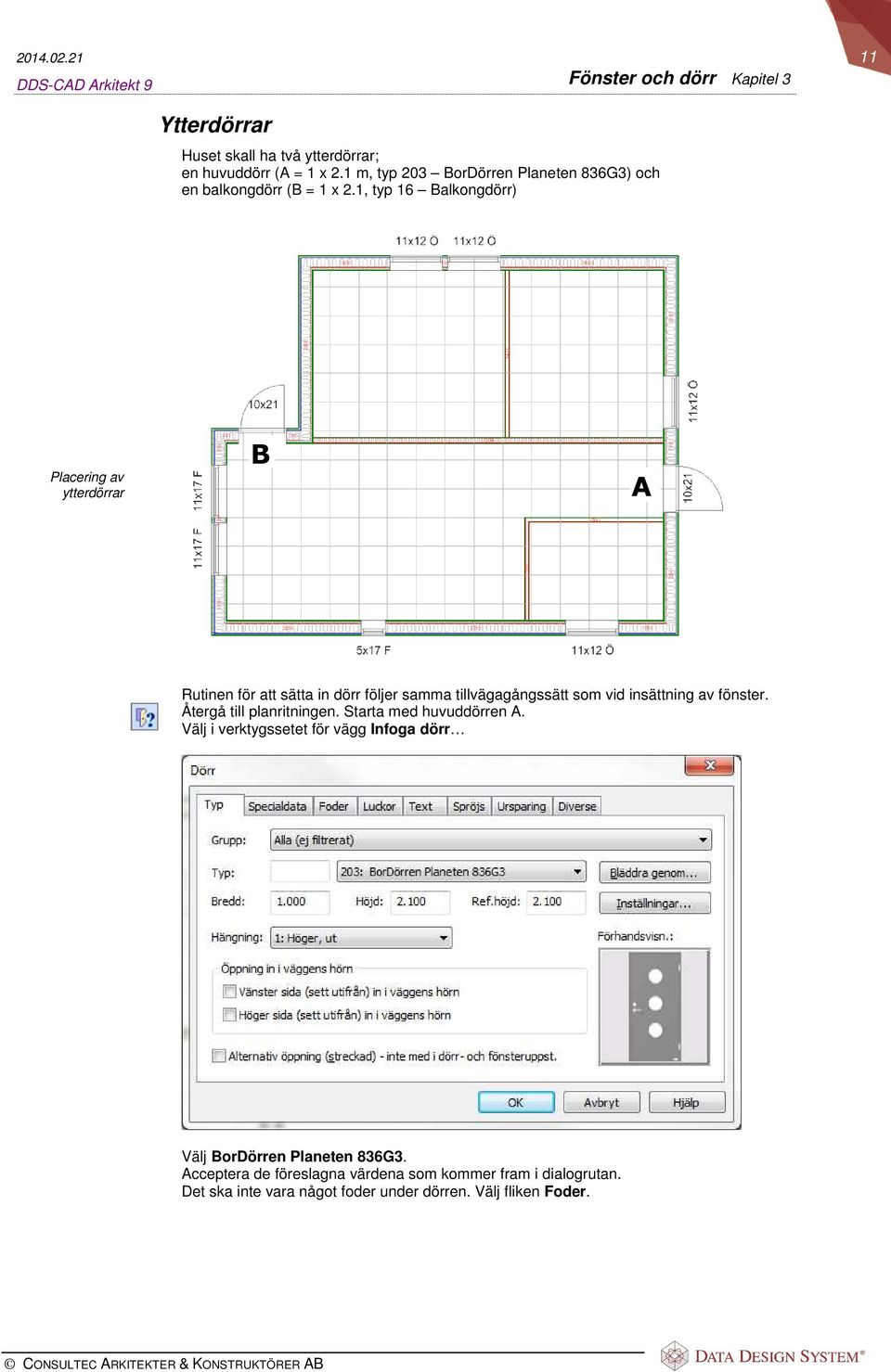

11 Fönster och dörr Kapitel 3 Ytterdörrar Huset skall ha två ytterdörrar; en huvuddörr (A = 1 x 2.1 m, typ 203 BorDörren Planeten 836G3) och en balkongdörr (B = 1 x 2.1, typ 16 Balkongdörr) Placering av ytterdörrar B A Rutinen för att sätta in dörr följer samma tillvägagångssätt som vid insättning av fönster. Återgå till planritningen. Starta med huvuddörren A. Välj i verktygssetet för vägg Infoga dörr Välj BorDörren Planeten 836G3. Acceptera de föreslagna värdena som kommer fram i dialogrutan. Det ska inte vara något foder under dörren. Välj fliken Foder.

12 Kapitel 3 Fönster och dörr Bocka ur Använd std.värde. Ange 0 som fodrets dimension Under dörr. Klicka OK. Använd centrisk insättningspunkt och fäst dörren i önskad gitterpunkt som det beskrivs för fönster d.v.s. peka på centrumpunkten och klicka vänster musknapp. Kom ihåg att du under ritprocessen kan använda mittersta musknappen till att zooma. Avsluta med [Esc]. Använd centrisk insättningspunkt och fäst dörren i önskad gitterpunkt som det beskrivs för fönster d.v.s. peka på centrumpunkten och klicka vänster musknapp. Kom ihåg att du under ritprocessen kan använda mittersta musknappen till att zooma. Avsluta med [Esc]. Dörren ska placeras som det visas. Det är också nödvändigt att ange slagriktning för dörren. Exemplet ovanför kommer resultera i en högerhängd dörr, men denna ska ändras till vänster slagriktning. Eter att Dörren är placerad dubbelklicka på symbolen med vänster musknapp och tillhörande dialogruta dyker upp på skärmen så att ändringar kan göras.

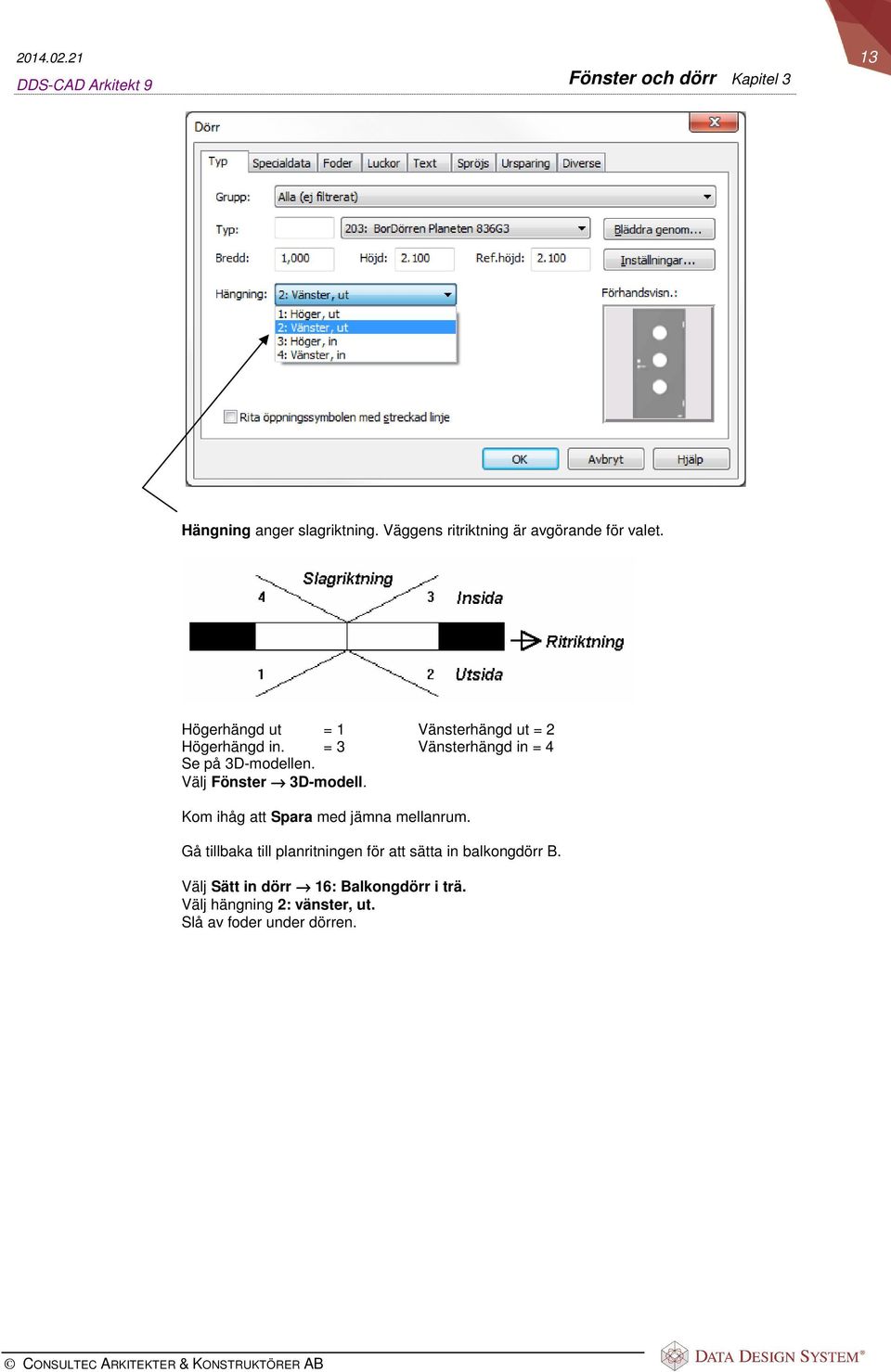

13 Fönster och dörr Kapitel 3 Hängning anger slagriktning. Väggens ritriktning är avgörande för valet. Högerhängd ut = 1 Vänsterhängd ut = 2 Högerhängd in. = 3 Vänsterhängd in = 4 Se på 3D-modellen. Välj Fönster 3D-modell. Kom ihåg att Spara med jämna mellanrum. Gå tillbaka till planritningen för att sätta in balkongdörr B. Välj Sätt in dörr 16: Balkongdörr i trä. Välj hängning 2: vänster, ut. Slå av foder under dörren.

14 Kapitel 3 Fönster och dörr Denna dörr ska ha mer information för t.ex. höjd på glasfält. Det måste anges som specialdata. Välj fliken Specialdata. Det kan anges upp till fyra stycken specialdata för enskilt fönster, dörr eller öppning. Dialogrutan visar de som är aktuella med beskrivande text. Vissa kan vara ganska omfattande, och då kan man klicka på hjälpknappen för att få mer information om den specifika öppningen i väggen. För balkongdörren är det aktuellt med att definiera höjden på glasfältet i dörren. Acceptera det som föreslås.

15 Fönster och dörr Kapitel 3 Balkongdörren skall ha spröjs. Välj fliken Spröjs... Markera bort Använd standardvärde. Det vill säga att det inte ska användas standardvärden som i utgångsläget är utan spröjs. Välj spröjstyp 5: Antal glasfält i varje riktning ange 2 i båda riktningarna. Klicka OK. Se på 3D modellen.

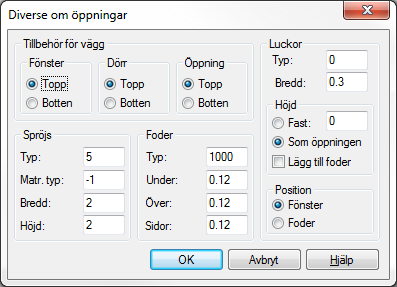

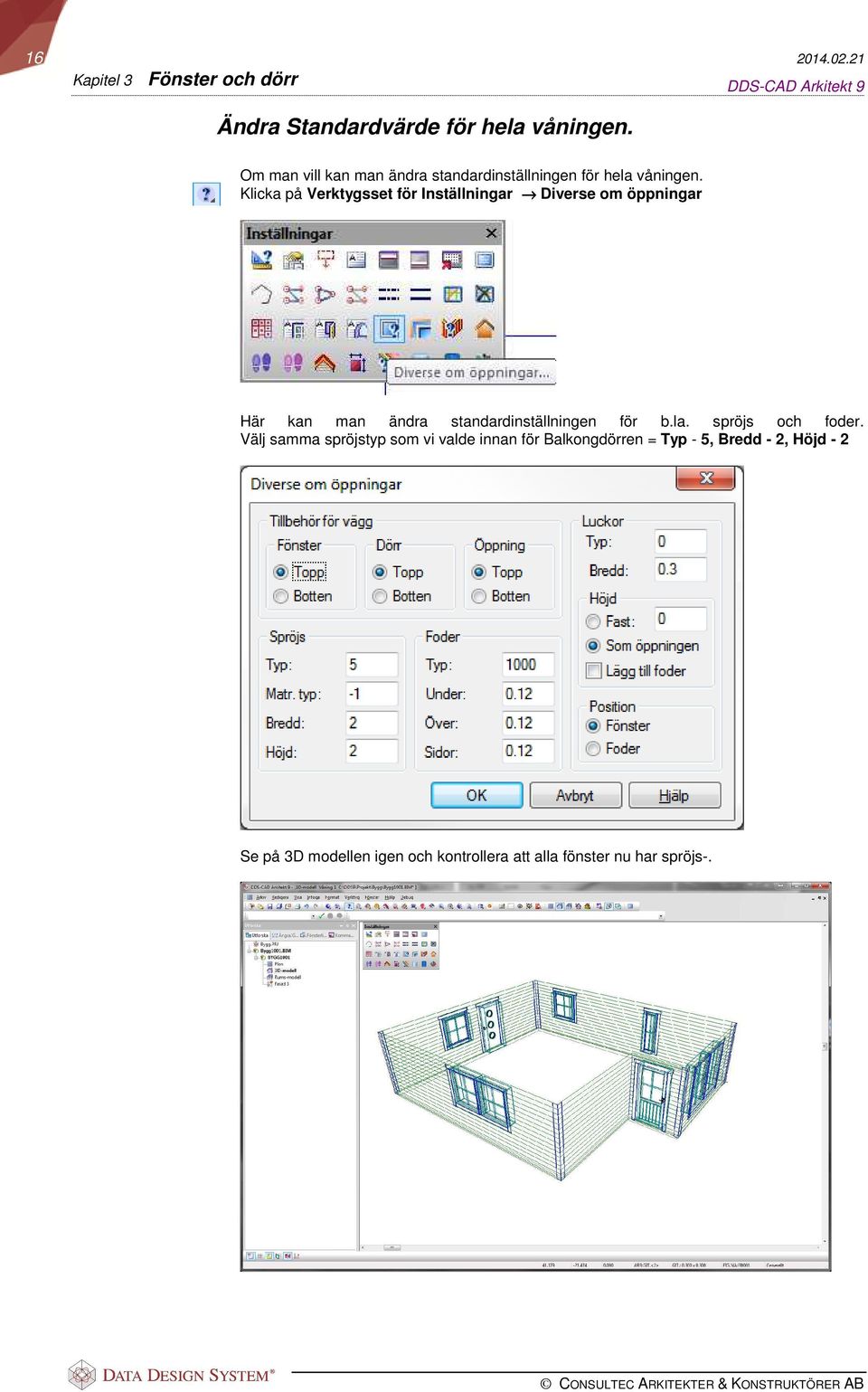

16 Kapitel 3 Fönster och dörr Ändra Standardvärde för hela våningen. Om man vill kan man ändra standardinställningen för hela våningen. Klicka på Verktygsset för Inställningar Diverse om öppningar Här kan man ändra standardinställningen för b.la. spröjs och foder. Välj samma spröjstyp som vi valde innan för Balkongdörren = Typ - 5, Bredd - 2, Höjd - 2 Se på 3D modellen igen och kontrollera att alla fönster nu har spröjs-.

17 Fönster och dörr Kapitel 3 Se på detaljerad planritning med skravur och text markerat. Plan i Detaljerad m/tät väggskravur som detaljnivå med utvändiga dörrar och fönster. Spara ritningen. Innerdörrar Innerdörrar sätts in på samma sätt som ytterdörrarna. Detta utförs i planritningen med förenklad detaljnivå. Innerdörrarna sätts in som visas i figuren numrerad från 1 till 3. Dörr 1 & 2 är av samma typ och storlek (0.9 x 2.1). Dörr 3 är en skjutdörr. Placering av innerdörrar - samma slagriktning 1 3 2

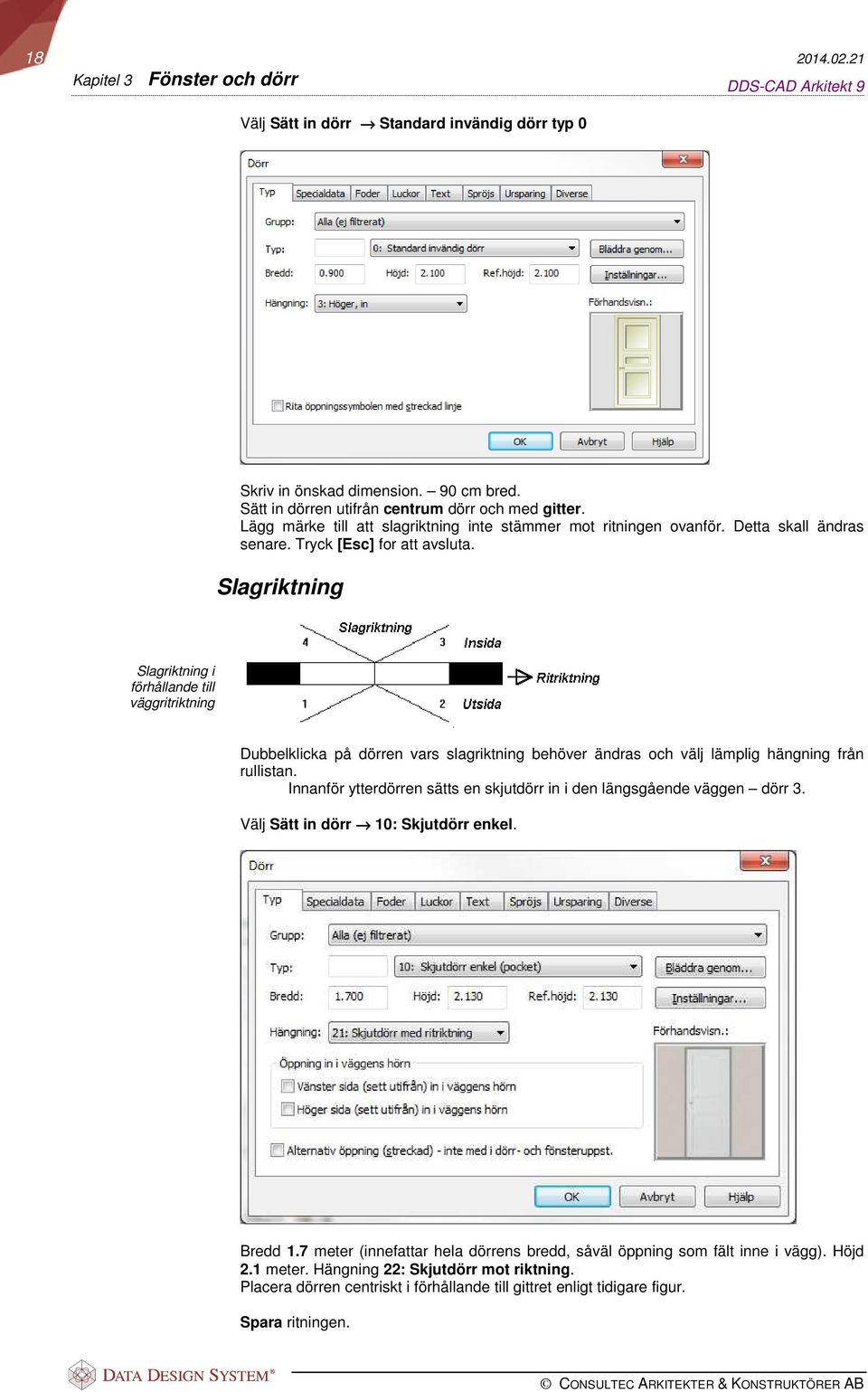

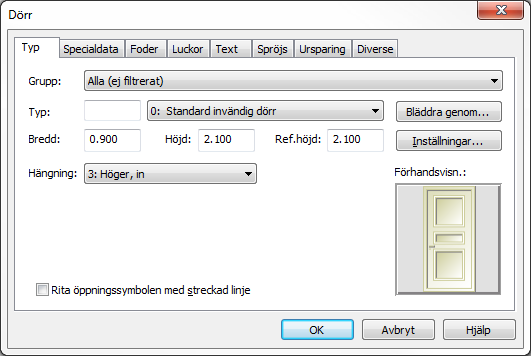

18 Kapitel 3 Fönster och dörr Välj Sätt in dörr Standard invändig dörr typ 0 Skriv in önskad dimension. 90 cm bred. Sätt in dörren utifrån centrum dörr och med gitter. Lägg märke till att slagriktning inte stämmer mot ritningen ovanför. Detta skall ändras senare. Tryck [Esc] for att avsluta. Slagriktning Slagriktning i förhållande till väggritriktning Dubbelklicka på dörren vars slagriktning behöver ändras och välj lämplig hängning från rullistan. Innanför ytterdörren sätts en skjutdörr in i den längsgående väggen dörr 3. Välj Sätt in dörr 10: Skjutdörr enkel. Bredd 1.7 meter (innefattar hela dörrens bredd, såväl öppning som fält inne i vägg). Höjd 2.1 meter. Hängning 22: Skjutdörr mot riktning. Placera dörren centriskt i förhållande till gittret enligt tidigare figur. Spara ritningen.

19 Fönster och dörr Kapitel 3 Följande är inte knutet till uppgiften projekt Bygg, men är med som vägledande beskrivning. Centrerat mellan två kända punkter Välj fönster och insättningspunkt. I detta tillfälle centrerat. Centrumpunkten kan hittas på följande sätt. Hämta aktuell öppning och ange önskade värden och klicka OK. Placera trådkorset i det ena hörnet (eller motsvarande känd position) observera att man kan förhålla sig till alla skikt i väggen. Klicka höger musknapp och välj i snabbmenyn: Hjälpgeometri och så vidare Hjälppunkt mellan denna och nästa punkt. Placera trådkorset i nästa kända position och klicka vänster musknapp. Placera trådkorset i det ena hörnet (eller motsvarande känd position) observera att man kan förhålla sig till alla skikt i väggen. Klicka med höger musknapp och välj i snabbmenyn: Hjälppunkt mellan denna och nästa punkt. Skriv in antal delar som det markerade avståndet skall delas i här är det 2 för att hitta centrum. Tryck OK. Centerpunkten blir markerad. Peka sedan på detta och klicka vänster musknapp för att placera fönstret.

20 Kapitel 3 Fönster och dörr Man kan självklart också få tag i snappunkten mitt på en linje genom att bara peka på linjen. Sätt in flera När ett fönsterval har gjorts kan det användas flera olika sätt att placera ut detta. Man tar ställning till insättningspunktens placering mellan varje insättning också om det ska placeras ut i förhållande till ett gitter, eventuellt ge ett relativt värde i förhållande till andra objekt i väggen. Fönstertyp, dimensioner och andra saker som foder, spröjs, specialdata m.m. kan också ändras under tiden man placerar ut fönstret. När ett val har gjorts och man önskar att ändra diverse parametrar, trycker man på [Backspace]-tangenten som vanligtvis ligger överst till höger på tangentbordet och är märkt med en lång pil som pekar till vänster. Denna gör så att dialogrutan för fönstret kommer tillbaka och nya värden kan anges. Observera typlistan som finns nere till vänster i dialogrutan. Man kan också ändra egenskaper för öppningen via snabbmenyn.

21 Fönster och dörr Kapitel 3 Kopiera egenskaper Om ett fönster (dörr/öppning) ska ha samma egenskaper som ett annat fönster (dörr/öppning) som finns i planritningen, kan egenskaperna kopieras från ett till ett annat. Markera det fönster (dörr/öppning) från vilket egenskaper ska kopieras och högerklicka för snabbmenyn. I exemplet ska fönster 11x12 F s egenskaper kopieras över till fönstret till höger. Det vill säga alla värden och parametrar så som specialdata, spröjs, dimensioner, osv, ska kopieras över till fönstret 6x12 F. Välj i snabbmenyn Kopiera egenskap. Peka på fönstret som ska få nya egenskaper. Det markeras. Har du problem med och markera, rulla lite på scrollhjulet på musen och peka igen. Klicka på fönstret detta ger följande resultat: Flera fönster kan ändras genom att peka och klicka. Avsluta med [Esc]-knappen. Sätt in identisk kopia När en identisk kopia av ett objekt ska kopieras och sättas in i vägg, markeras det objektet som ska kopieras, högerklicka och välj Sätt in identisk kopia i snabbmenyn. Se meddelande i meddelandefältet: Peka på insättningspunkt.osv som är samma meddelande som dyker upp när nya objekt sätts in i vägg. Zoom panorera Tänk på att du kan zooma eller panorera med mittersta musknappen under tiden du sätter in figurer eller ändrar fönster, dörr och väggöppning.

22 Kapitel 3 Fönster och dörr Radera fönster, dörr och öppning Fönster, dörr och/eller öppning i vägg raderas genom att placera markören på önskat objekt och trycka vänster musknapp. Objektet blir streckmarkerat med blå färg. Tryck sedan på [Del]-tangenten för att radera. Annars kan objekt d.v.s. flera fönster, dörrar och öppningar markeras samtidigt i enlighet med Windows markeringsmetoder. Flera fönster, dörrar och väggöppningar kan raderas samtidigt. Ändring och flyttning görs för varje enskilt objekt. Flytta fritt eller med gitter Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Hela väggen som fönstret är placerat i blir svagt markerad i blått. Öppningen är markerad i lite mörkare blåfärg och blir även markerad med tre stycken flyttpunkter en på varje sida och en i mitten av fönstret. Peka på den punkt du önskar som utgångspunkt vid förflyttningen (Flytta fönster) och klicka på vänster musknapp. Dra öppningen i den riktning du skall flytta den. När den dynamiska öppningen är placerad i önskad position, klickar man bara en gång på vänster musknapp för att fästa den i väggen. Flytta relativt från sista position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka med vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du skall flytta öppningen vänster, centrum eller höger. Förflyttningen kan väljas i menyn enligt ovan eller med hjälp av snabbtangenter i form av piltangenterna på tangentbordet, då anges förflyttning i förhållande till där öppningen var placerad i väggen. Dialogruta aktiverad som relativ förflyttning i förhållande till sista position piltangenterna aktiverar också denna.

23 Fönster och dörr Kapitel 3 Flytta relativt från markörens position Markera det objekt fönster, dörr, öppning, som skall flyttas genom att peka och klicka på vänster musknapp. Peka på den flyttpunkt som du önskar som referens när du ska flytta öppningen vänster, centrum eller höger. I exemplet skall fönstret flyttas och placeras 15 cm från hörnet. Flytta det dynamiska fönstret bort till hörnet där man vet avståndet till fönstrets placering. Högerklicka för att få fram snabbmenyn och välj Flytta relativt från markörens position. Vidare kan man välja i menyn Flytta i positiv X-riktning. Observera att nu sker förflyttningen relativt till snappunktens placering. Förflyttningen kan väljas i menyn som visats eller som snabbtangent: [Shift] + [ ]. Aktiverad dialogruta för relativ förflyttning i förhållande till markörens position [Shift] + [piltangent] aktiverar också denna.

24 Kapitel 3 Fönster och dörr Ändra OBS! Om du dubbelklickar på symbolen, kommer programmet att ge dig aktuell dialogruta. Dialogrutan för markerat objekt kommer fram på skärmen och nya dimensioner, typ, specialdata, m.m. kan anges. Vid ändring av bredden kommer detta att bli centrumjusterat i objektet. Ändra flera Markera flera öppningar samtidigt d.v.s. markera det första genom att vänsterklicka, håll inne [Ctrl]-knappen när nästa objekt som ska ändras markeras. Dialogrutan för markerat objekt kommer fram på skärmen och visar de parametrar som är samma och som kan ändras i dialogrutan Detta kan ocks utföras via en dialogbox från Redigeramenyn som ger flera alternativa Sök-möjligheter Sök och redigera objekt.
