1 Kapitel DDS-CAD Arkitekt 7 Dekorera fasad och sektion Kapitel Innehåll... Sida Kapitel 12 Dekorera fasad och sektion... 3 Fasad... 3 Vektorfil... 6 Skriv ut fasaden... 6 Figur som raderar bort... 7 Raderingsområde... 8 Sektion Takstol... 13

2 2... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7

3 Kapitel DDS-CAD Arkitekt 7 Kapitel 12 Dekorera fasad och sektion Fasad Dekorera fasad och sektion De fyra fasaderna ska dekoreras d.v.s. terränglinje, buskar och träd ska sättas in och göra ritningen mer säljbar. Den färdiga fasaden hämtas från projektmenyn om du är i en ritning hämtas denna från ikonen som visas. Klicka på Projektmenyn - eller via tangentbordet/snabbtangenter [Ctrl] + [J]. Välj Behandla fasad 1 i projektmenyn och klicka Öppna.

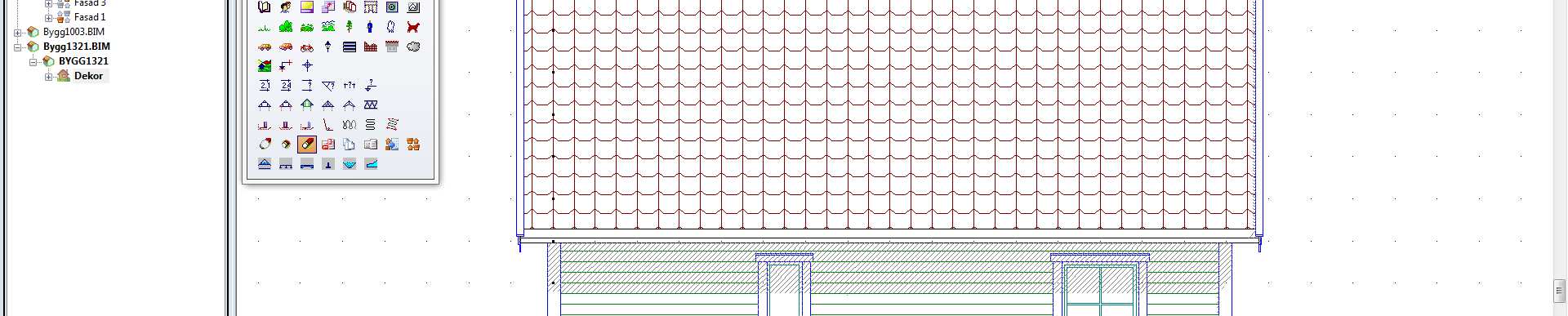

4 4... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 Bilden av fasaden hämtas in automatiskt. Det hämtas också in ett annat verktygsset. Det är inte möjligt att rita in nya väggar i denna ritning, utan det går enbart att dekorera fasaden. Det aktiva verktygssetet är: Dekorering av fasader och sektion a Diverse figurer kan hämtas från verktygssetet och placeras i ritningen på samma sätt som inredning behandlas i planritningen. Fasad 1 ska dekoreras som bilden ovanför visar. Börja med gräset. Välj Gräs. Vald figur följer trådkorset och flyttas med musen. Placera figuren och klicka på vänster musknapp varje gång den ska fästas i ritningen på skärmen.

5 Kapitel DDS-CAD Arkitekt 7 Dekorera fasad och sektion Figuren kan roteras motsols och medsols genom att hålla ned [Ctrl]+[Shift]-tangenten + vänster/höger musknapp. Intervall för rotering är 45 eller önskat antal grader. Tryck A (Angle = vinkel) på tangentbordet. Skriv in rotationssteg som det visas. Tryck [Ctrl]+[Shift]+höger musknapp och placera det roterade gräset till höger i fasaden, klicka med vänster musknapp. Avsluta när gräs är placerat genom att klicka [Esc] eller figuren byts ut genom att gå direkt till verktygssetet och välja Träd. Tryck bokstaven N för att normalisera d.v.s. rotationen ställs tillbaka till 0. Trädet följer trådkorset och flyttas med musen Placera och klicka med vänster musknapp. De olika figurerna som används för att dekorera ritningen med, kan beskådas i hjälpfilen före insättning. Hjälpfilen kan aktiveras via valet Hjälp i menyn eller genom att trycka på [F1]-tangenten som öppnar hjälpfilen. Bil ska placeras. Välj Bil Audi A3. Observera möjligheten som visas nederst i dialogrutan: Dölj det som ligger bakom figuren. Acceptera förslaget. Bilen följer trådkorset och flyttas med musen Placera och klicka vänster musknapp.

6 6... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 Familjen placeras på samma sätt som bilen och nås via valet Människor 2 i verktygssetet. Vektorfil Spara en vektorfil av denna ritning så att den kan placeras på ark och skrivas ut tillsammans med andra fasader och titelfält på ett ark med ram. Klicka Lagra vektorfil av presentationen som finns i verktygssetet och på huvudknappraden. Skriv ut fasaden Den dekorerade fasaden kan också skrivas ut direkt på plotter/skrivare utan att behöva gå vägen via placering på ark. Klicka på Skriv ut ritningen Det blir skapat en tillfällig vektorfil av den dekorerade fasaden, och denna blir skickad till plotter/skrivare. Se kapitel 14 för närmare beskrivning av plotterprogrammet. Välj Avsluta.

7 Kapitel DDS-CAD Arkitekt 7 Figur som raderar bort Dekorera fasad och sektion Dekorera fasad 2 genom att välja Behandla fasad 2 i projektmenyn. Öppna ritningen. Välj Trappor... från verktygssetet. Välj den första, som normalt är 1 meter bred, men kan skaleras till lämplig storlek. När trappan är dynamisk, tryck på bokstaven [S] (Skalering) på tangentbordet. Trappan ska skaleras i X-riktning, den ska vara dubbelt så bred som normalt. Skriv in värden enligt ovan vilket innebär att den normala bredden gångras med 2. Klicka sedan på [OK]. Placera trappen centrerat under dörren. Figuren som sätts in ska automatiskt klippa bort det som ligger bakom figuren. Syns det som är bakom figuren när det sätts in kontrolera att Utför visning av raderingsområde är aktivt och välj sedan Rita om innehåll på skärm. Spara ritningen.

8 8... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 Raderingsområde En del av den insatta vektorfilen (fasaden) ska raderas/klippas bort. I enskilda fasader ska delar av grundmuren som ligger under marken klippas bort. Det finns flera olika sätt att utföra detta på. 4 Exempel 1: Välj nederst i verktygsfältet Radera inne i området Det ska markeras ett område där man kan välja om det som ligger inne i området ska raderas/klippas bort. Med hjälp av dynamisk linje markeras ett slutet område i positiv riktning. Avsluta med [Esc] efter att punkt 5 har angetts. 3 1&5 Avbryt den dynamiska linjen med [Esc]. Rita om innehållet på skärmen. Exempel 2: OBS ångra föregående exempel om du vill prova detta. Markera ett område med hjälp an Polylinje sluten kontur. 2 Markera området med 5 punkter enligt föregående exempel, när sista punkten är vald dyker en dialogbox upp. Markera Osynlig för att polygonens linjer inte ska skrivas ut. Markera Klipp bort inom konturen för att det som redan finns på ritningen ska döljas av polygonen. Insidan av polygonen får då en tät skravur som har samma färg som ritningens bakgrund, och som döljer det som finns bakom den, detta förutsätter att skravur är aktivt i de valda presentationsegenskaperna. Konturerna visas på skärmen vilket gör det möjligt att ändra polygonens kontur eller egenskaper, något som inte går att göra om man använder sig av exempel 1.

9 Kapitel DDS-CAD Arkitekt 7 Dekorera fasad och sektion Exempel 3: Figurer (buskar, bilar, människor o.s.v.) kan användas för att dölja grafik bakom dem. Välj Buskar 1 ur verktygssetet. Lägg märket till att vissa buskar har streckade linjer, som markerar områden utöver själva busken som klipps bort av figuren., Kom ihåg att bocka i rutan Dölj det som ligger bakom figuren. När figuren är dynamisk kan den skalleras genom att trycka på [S]-tangenten och sedan ange en faktor som figurens höjd/bredd ska multipliceras med. Lagra vektorfil av presentationen. Återstående fasader kan dekoreras med samma metoder efter önskemål. Fasaderna öppnas från projektmenyn. Kom ihåg att lagra vektorfiler av färdigdekorerade fasader.

10 10... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 Sektion Sektionen ska också "dekoreras" d.v.s. sätta in takstol, måttlinjer, grundfigur o.s.v. Den sparade sektionen hämtas från projektmenyn om du är i en ritning hämtas den via den ikon som visas nedan... Välj Projektmeny - eller via tangentbordet/snabbtangenter [Ctrl] + [J]. Öppna ritningen som visas ovanför genom att markera i listan och klicka Öppna. Man kan också dubbelklicka i listan. Det ska sättas in en takstol. Klicka och välj A-takstol genomgående överram.

11 Kapitel DDS-CAD Arkitekt 7 Dekorera fasad och sektion Justera värdena och klicka sedan på [OK] Takstolsfiguren kommer fram på skärmen dynamisk. Zooma in vid placering. Placera fästpunkten på utsida stomme och underkant isolering och klicka vänster musknapp.

12 12... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 Sätt in diverse måttsättningsfigurer som hämtas från snabbmenyn. Kom ihåg att lagra vektorfil av presentationen så att denna sedan kan placeras på ett ark tillsammans med planritningen. Spara ritningen.

13 Kapitel DDS-CAD Arkitekt 7 Takstol Dekorera fasad och sektion Enligt plan- och bygglagen krävs det detaljerade sektionsritningar. Tak som är konstruerade via DDS-CAD Arkitekt resulterar i att endast takvolymen visas, och önskade detaljer i sektionen läggs på manuellt när sektionsritningen dekoreras (ritning ). För att enkelt kunna visa isolering på vindsvåningen finns det 3 takstolar som man kan sätta in i sektionen, dimensionerna kan ändras. De kan väljas med och utan neddrag och måttsättning. Ja, varianterna är många. Fästpunkten till takstolen är utvändigt regelverk. Önskad takstol hämtas ifrån snabbmenyn i dekorritningen. A-takstol med genomgående överram

14 14... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 7 A-takstol med genomgående underram A-takstol för vägglivsförhöjning

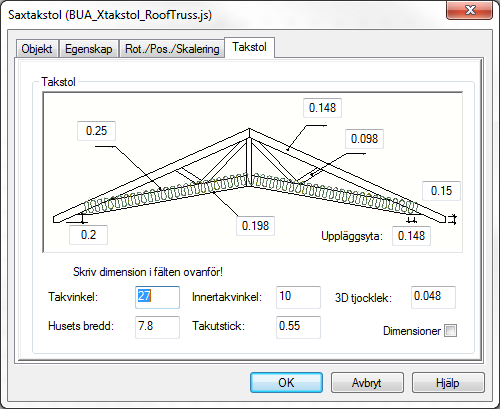

15 Kapitel DDS-CAD Arkitekt 7 W-takstol Dekorera fasad och sektion Saxtakstol
