1 Länsstyrelsernas Vattenkarta Vattenkartan en enkel presentation av geografisk information över vattendrag, sjöar, kustvatten och grundvatten i Sverige. Här kan du exempelvis hitta information över vilka nationalparker som finns i Sverige eller information över hur vattenmyndigheten har klassat just ditt vattendrag inom ramen för vattendirektivet när det gäller till exempel näringsämnen eller kemisk status. Innan du öppnar Vattenkartan Välj vilken upplösning på skärmen kartbilden ska visas i. Om du är osäker på vad din skärm är inställd på, markera Automatisk avkänning. Tjänsten är dock utvecklad i, och gör sig bäst för, upplösningen 1024x768. Automatisk avkänning 1024x x600 Tryck sedan på knappen 1

2 Vattenkartan Vattenkartan är uppbyggt av ett antal lager, i grunden ligger lantmäteriets kartor som bakgrund, till exempel terrängkartan eller översiktkartan. Över dessa bakgrundskartor kan man sedan välja att lägga på (göra synliga) egna lager exempelvis Högsta kustlinjen eller Vattendistrikt, se bilden nedan. I startläget används en förenklad bakgrundskarta. Vill du se en mer informationsrik bakgrundskarta så är det bara att ta bort bocken i rutan framför lagret Förenklad kartbild, trycka på knappen. Kartans ingående lager är organiserade under nio flikar Kartor, Påverkan, Övervakning, Status/risk Vattenkartan (VISS), Status/risk Kustvatten (VISS), Status/risk Grundvatten (VISS), Skyddade områden, Övrigt och Status/risk Sjö (VISS). Dessa syns i lagerkontrollen till höger om kartfönstret. Man växlar mellan flikarna genom att klicka på flikarnas namn. Under de fyra flikarna Status/risk finns lager med utvalda statusklassningar från databasen VISS. OBS Välj endast ett lager åt gången. Eftersom det finns en direktkoppling mellan Vattenkartan och VISS tar dessa lager extra lång tid att göra synliga. 2

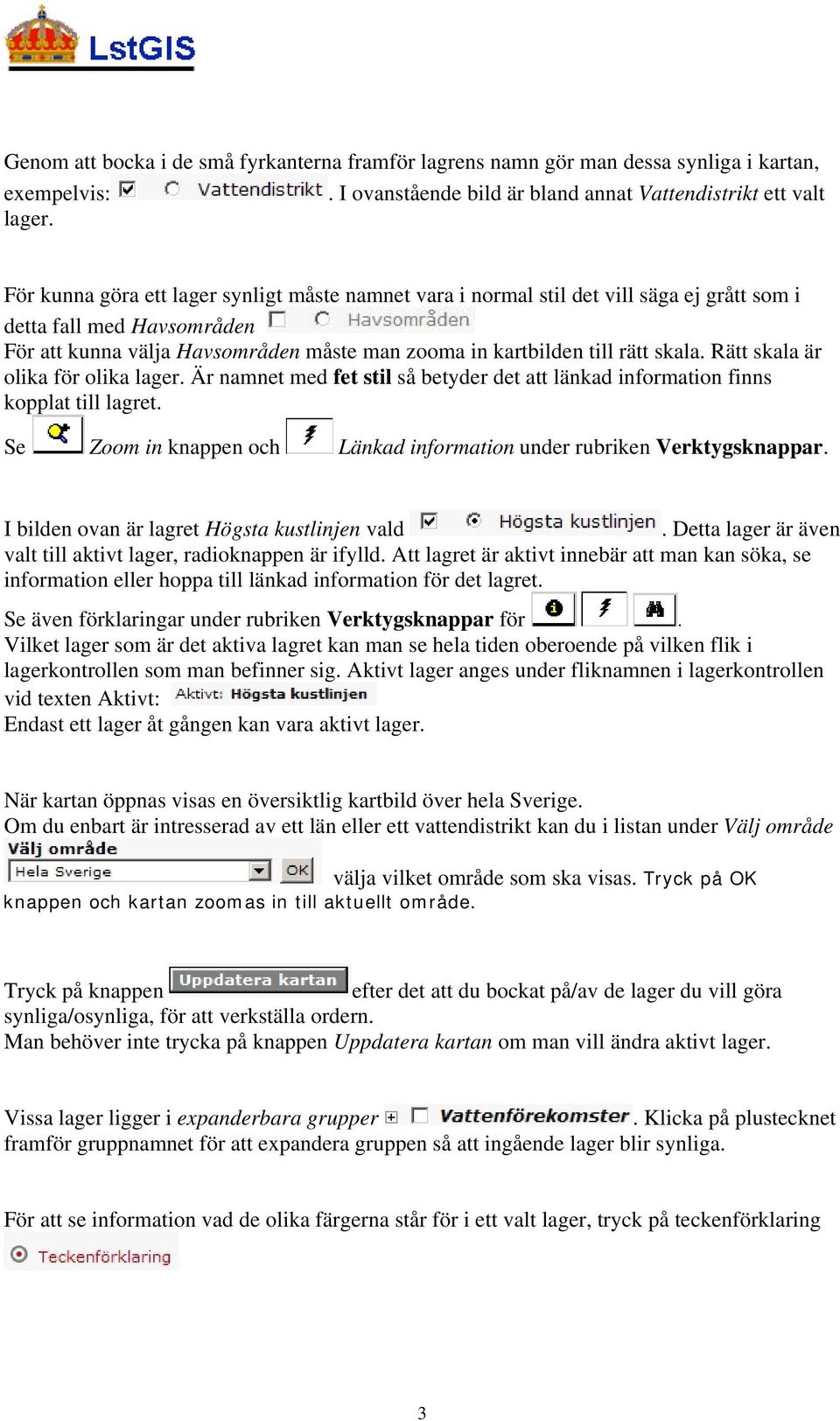

3 Genom att bocka i de små fyrkanterna framför lagrens namn gör man dessa synliga i kartan, exempelvis:. I ovanstående bild är bland annat Vattendistrikt ett valt lager. För kunna göra ett lager synligt måste namnet vara i normal stil det vill säga ej grått som i detta fall med Havsområden För att kunna välja Havsområden måste man zooma in kartbilden till rätt skala. Rätt skala är olika för olika lager. Är namnet med fet stil så betyder det att länkad information finns kopplat till lagret. Se Zoom in knappen och Länkad information under rubriken Verktygsknappar. I bilden ovan är lagret Högsta kustlinjen vald. Detta lager är även valt till aktivt lager, radioknappen är ifylld. Att lagret är aktivt innebär att man kan söka, se information eller hoppa till länkad information för det lagret. Se även förklaringar under rubriken Verktygsknappar för. Vilket lager som är det aktiva lagret kan man se hela tiden oberoende på vilken flik i lagerkontrollen som man befinner sig. Aktivt lager anges under fliknamnen i lagerkontrollen vid texten Aktivt: Endast ett lager åt gången kan vara aktivt lager. När kartan öppnas visas en översiktlig kartbild över hela Sverige. Om du enbart är intresserad av ett län eller ett vattendistrikt kan du i listan under Välj område välja vilket område som ska visas. Tryck på OK knappen och kartan zoomas in till aktuellt område. Tryck på knappen efter det att du bockat på/av de lager du vill göra synliga/osynliga, för att verkställa ordern. Man behöver inte trycka på knappen Uppdatera kartan om man vill ändra aktivt lager. Vissa lager ligger i expanderbara grupper. Klicka på plustecknet framför gruppnamnet för att expandera gruppen så att ingående lager blir synliga. För att se information vad de olika färgerna står för i ett valt lager, tryck på teckenförklaring 3

4 Verktygsknappar Med verktygsknapparna styr man hanteringen av kartbilden, sökningar, informationsvisning, analyser och registreringar i kartan. OBS När markören förs över en knapp visas en förklaringstext till knappens funktion. Zoom in - alt 1: Klicka och håll ned vänster mustangent, dra en rektangel över det område du vill zooma in till. Zoom in - alt 2: Klicka en gång på kartan kring vilken inzoomning ska ske. Zoom ut - alt 1 Klicka och håll ned vänster mustangent, dra en rektangel över det område du vill zoom ut från. Zoom ut - alt 2: Klicka en gång på den punkt i kartan kring vilken utzoomning ska ske. Panorera - Håll musens vänsterknapp nedtryckt och dra kartan åt det håll den ska flyttas. Den del av kartan som tidigare inte visats i fönstret är till en början vit men fylls sedan upp Hela kartan - startläge, visar hela Sverige. Föregående kartutsnitt - Återställer kartan till det läge den hade före senaste inzoomning eller utzoomning (endast ett steg tillbaka är möjligt) Information om objekt i aktivt lager (aktivt lager, se förklaringar om vattenkartan ovan) - Klicka på den punkt i kartan för vilken information önskas. En dialogruta visas med information om det eller de objekt i det aktiva lagret som finns i punkten. Man kan även klicka och hålla in vänster musknapp för att dra en rektangel och få information om flera objekt på en gång. Information om objekt i synliga teman (lager) - Klicka på den punkt i kartan för vilken information önskas. En dialogruta visas med information om alla objekt för alla lager som är valda och i rätt zoomintervall. Länkad information Klicka på det objekt för vilken den länkade informationen önskas. Ett nytt fönster öppnas med aktuell webbsida. Fungerar endast på aktiva lager. Länkad information finns för lager som står med fetstil i lagerkontrollen. Sökning - Verktyget öppnar en dialogruta för sökning i det aktiva lagret. Sökningen sker antingen genom fritext eller avancerad sökning med flera samtidiga villkor. Sökresultatet visas som en lista. Genom att trycka på Visa på kartan i listans första kolumn flyttas kartan till det valda objektet. Radergummi - Verktyget används för att ta bort markering(ar) för sökträff och för att nollställa mätningsverktyget Utskrift och kopiering av karta - Verktyget öppnar en dialogruta för att skapa en utskriftssida. Rubrik och förklaringstext kan föras på utskriften via denna funktion. När inställningarna är färdiga trycker man på Skapa utskriftssida. Utskriftssidan öppnas i ett nytt fönster i webb-läsaren varifrån utskriften verkställs på vanligt sätt. Valda delar av utskriftssidan kan kopieras genom högerklickning med musen för att klistras in i andra dokument 4

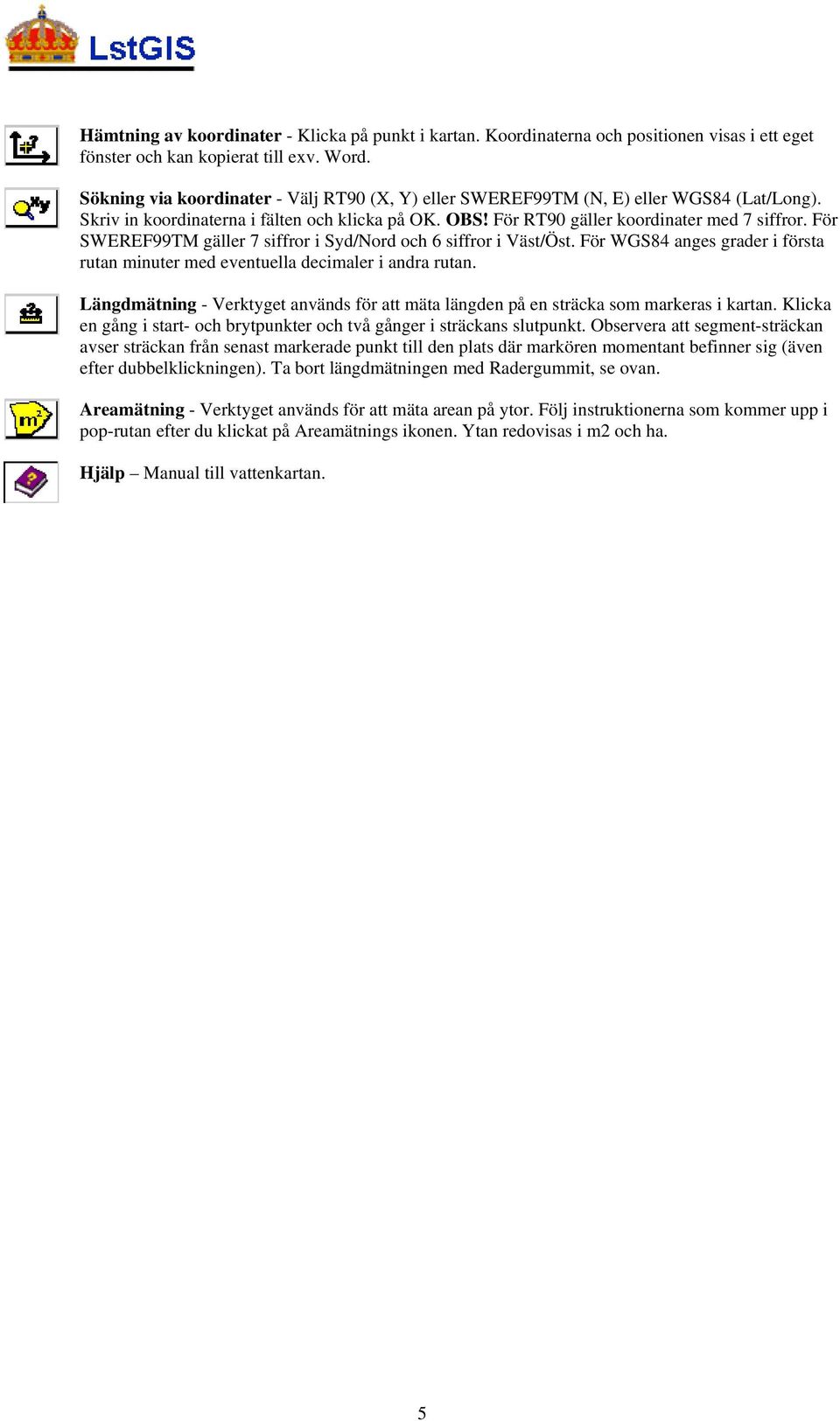

5 Hämtning av koordinater - Klicka på punkt i kartan. Koordinaterna och positionen visas i ett eget fönster och kan kopierat till exv. Word. Sökning via koordinater - Välj RT90 (X, Y) eller SWEREF99TM (N, E) eller WGS84 (Lat/Long). Skriv in koordinaterna i fälten och klicka på OK. OBS! För RT90 gäller koordinater med 7 siffror. För SWEREF99TM gäller 7 siffror i Syd/Nord och 6 siffror i Väst/Öst. För WGS84 anges grader i första rutan minuter med eventuella decimaler i andra rutan. Längdmätning - Verktyget används för att mäta längden på en sträcka som markeras i kartan. Klicka en gång i start- och brytpunkter och två gånger i sträckans slutpunkt. Observera att segment-sträckan avser sträckan från senast markerade punkt till den plats där markören momentant befinner sig (även efter dubbelklickningen). Ta bort längdmätningen med Radergummit, se ovan. Areamätning - Verktyget används för att mäta arean på ytor. Följ instruktionerna som kommer upp i pop-rutan efter du klickat på Areamätnings ikonen. Ytan redovisas i m2 och ha. Hjälp Manual till vattenkartan. 5

6 Här nedan följer ett exempel på hur jag gör om jag vill se status på Fisk i vattendrag i Värmland. Zooma in kartan på det område du vill se. Detta kan göras på två sätt. Alt1. Tryck på. Dra med musen över det område du vill se. Alt2. Välj området med Klicka på fliken Status/risk Vattendrag (VISS) Sätt en bock i rutan framför Fisk vattendrag och gör det även till aktivt lager genom att trycka på radioknappen. Tryck på uppdatera knappen Du har nu valt att se på Status för fiskar i vattendrag i Värmland, kartan ska se ut som den nedan. 6

7 För att se vad de olika färgerna i statusklassningarna betyder tryck på knappen teckenförklaring kan infogas i utskrifter av kartan.. Bilden kommer se ut som nedan. Teckenförklaringen För att återgå till lagerkontrollen. Klicka på texten Tips! Om Vattenkartan hänger sig, det vill säga du har tryckt på Uppdatera knappen men inget händer. Tryck på F5 en gång på tangentbordet, och vattenkartan startar om utan att du behöver gå ut till första bilden. Teknisk data Den tekniska plattformen i Vattenkartan utgörs av kartmotorn ArcIMS och SQL-server. Vattenkartan har utvecklats av IT-enheten, Länsstyrelsen Västra Götaland. På Länsstyrelsernas GIS-portal finns Web GIS applikationer med likartade funktioner och användargränssnitt. Vattenkartan är avsett att användas med hjälp av Internat Explorer
