Monteringsanvisning. POCKETKARM FÖR SKJUTDÖRR 95 mm modul 21 För 1 lager väggskiva på båda sidor

Transkript

1 Monteringsanvisning POKTKRM ÖR SKJUTÖRR 95 mm modul 21 ör 1 lager väggskiva på båda sidor kundservice@sscgroup.se SS är Nordens ledande leverantör av snickeriprodukter och specialsnickerier. Varumärket samlar elva producenter och ett säljbolag. et breda utbudet omfattar högklassiga produkter och tjänster som gör det lättare att skapa unika miljöer. SS omsätter över 550 miljoner kronor och har ca 550 medarbetare. örsäljning sker i Norden och delar av uropa.

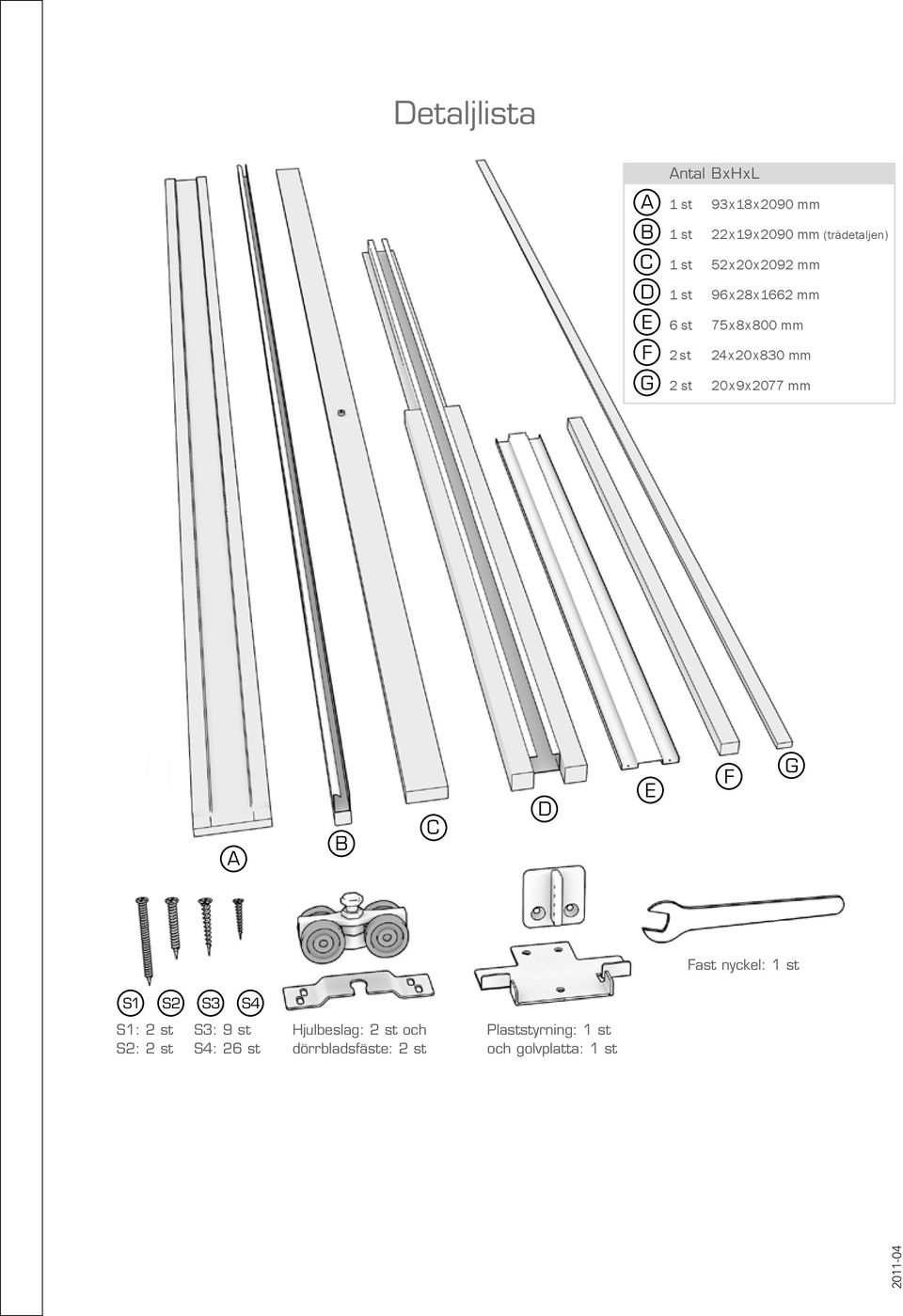

2 etaljlista ntal x H x L 1 st 93 x 18 x 2090 mm 1 st 22 x 19 x 2090 mm (trädetaljen) 1 st 52 x 20 x 2092 mm 1 st 96 x 28 x 1662 mm 6 st 75 x 8 x 800 mm 2 st 24 x 20 x 830 mm 2 st 20 x 9 x 2077 mm ast nyckel: 1 st S1 S2 S3 S1: 2 st S2: 2 st S3: 9 st : 26 st Hjulbeslag: 2 st och dörrbladsfäste: 2 st Plaststyrning: 1 st och golvplatta: 1 st

3 Karmhöjd Karmen levereras med höjd för 204 cm höga dörrblad. Om det ska sättas en lägre dörr i karmen måste karmen kapas. Om ni ska ha en 194 cm högt dörrblad skall ni kapa 100 mm i underkant på anslaget () och stål/ trälisten (). Inre karmdelen () skall kapas 100 mm i ovankant. Observera att stål/trälisten har ett hål i övre delen, så att ni inte sågar bort detta. OS! Måtten baseras på att karmen placeras på samma golvhöjd som golvet har i dörröppningen. Om golvbeläggningen är mer än 8 mm högre skall karmen höjas med det mått som överskrider 8 mm. Montering av skjutdörrskarm Observera att monteringsanvisningen är illustrerad med dörröppningen på vänster sida. u behöver: skruvmejsel, vinkelhake, vattenpass och kilar. Steg 1: Montera karmdelar och stål/trälister Sidostycken () och () skruvas ihop med överstycket (). Sidostycke () skall ha de frästa spåren vänt inåt och sidostycke () skall ha stoppklossen (svart gummi) vänt inåt. Skruva fast stål/trälister i överstycket. et finns ett förborrat hål i stål/trälisten. Observera att ytterkanten ska linjera med överstycke () för att få lika bredd upptill och nertill i dörröppningen. Tänk på tvärbalksfästerna med den vikta plåtkanten ska vara vända mot varandra. S5 Rekommenderad skruv: 4,5 x 50 mm S5 S1 S1

4 Steg 2: Montera stålprofiler e profilerade stålprofilerna () hakas i stållisten och läggs mot sidostycke (). et ska vara tre på varje sida. Höjd enligt markering på sidostycke (). Mät att du har 90 0 i alla vinklar. Sedan skruvas de fast i sidostycke () vid markeringarna. Steg 3: Montera karmen i väggen. Ställ in karmen i vägghålet. Ställ samtidigt stål/trälisterna i golvfästet. Kila runt om karmen parvis. n kil från framsidan och en från baksidan. Kryssmät så att det är lika långt på båda diagonalerna. Mät med vattenpass att överstycket är i våg. Skruva fast karmen i väggen. Kontrollera att golvplattan linjerar sidostycke () och (). Skruva fast golvplattan i golvet. S2 S3

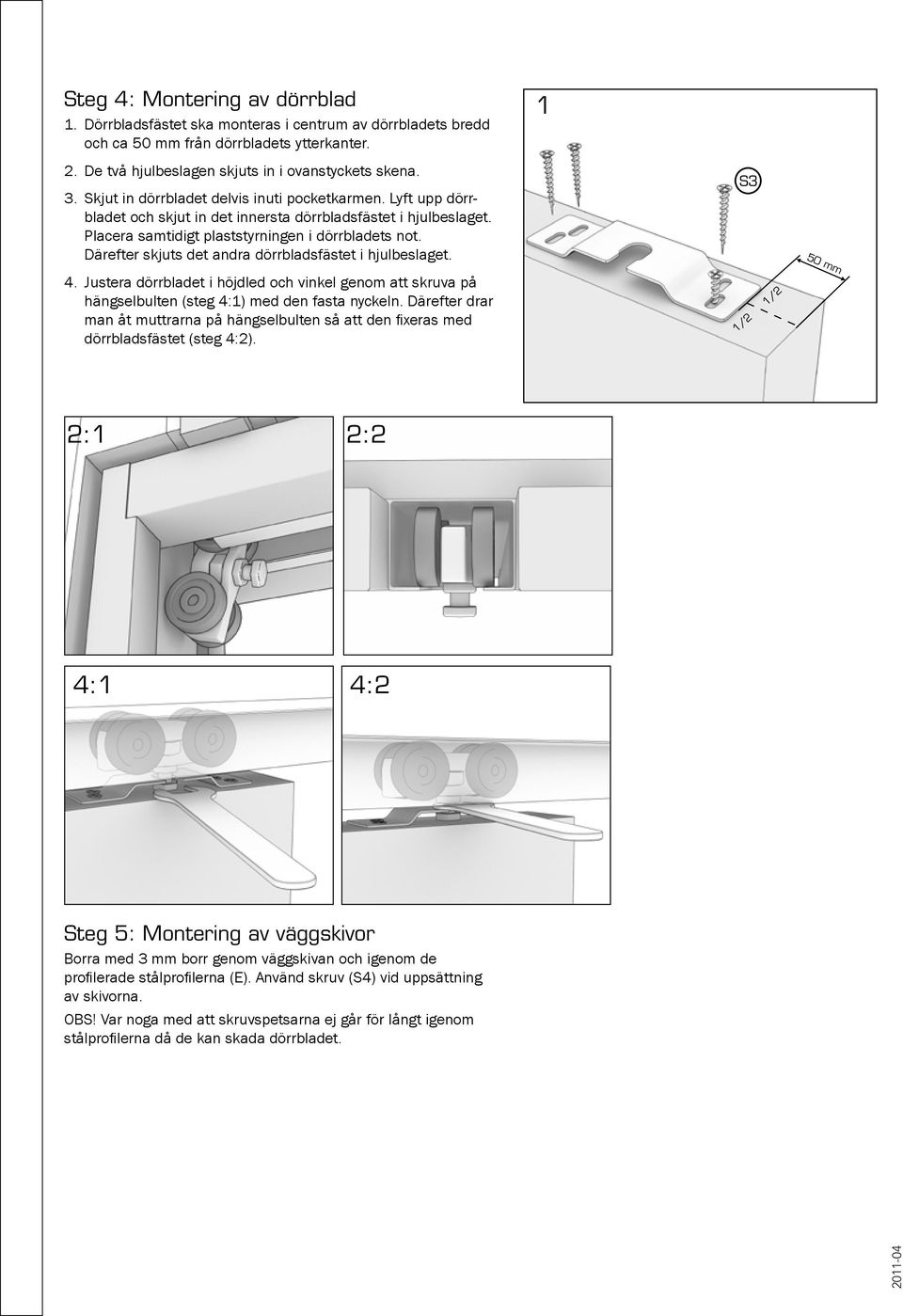

5 Steg 4: Montering av dörrblad 1. örrbladsfästet ska monteras i centrum av dörrbladets bredd och ca 50 mm från dörrbladets ytterkanter e två hjulbeslagen skjuts in i ovanstyckets skena. 3. Skjut in dörrbladet delvis inuti pocketkarmen. Lyft upp dörrbladet och skjut in det innersta dörrbladsfästet i hjulbeslaget. Placera samtidigt plaststyrningen i dörrbladets not. ärefter skjuts det andra dörrbladsfästet i hjulbeslaget. 4. Justera dörrbladet i höjdled och vinkel genom att skruva på hängselbulten (steg 4:1) med den fasta nyckeln. ärefter drar man åt muttrarna på hängselbulten så att den fixeras med dörrbladsfästet (steg 4:2). S3 1/2 1/2 50 mm 2:1 2:2 4:1 4:2 Steg 5: Montering av väggskivor orra med 3 mm borr genom väggskivan och igenom de profilerade stålprofilerna (). nvänd skruv () vid uppsättning av skivorna. OS! Var noga med att skruvspetsarna ej går för långt igenom stålprofilerna då de kan skada dörrbladet.

6 Steg 6: Lister Spika fast täcklisterna () i trä/stållisterna. n på vardera sida av karmens spaltöppning. et ska vara ca mellan list och dörrblad. Spika sedan fast täcklisterna () i ovanstycket. et ska vara ca mellan lister och dörrblad även här. Ovandel sett i genomskärning örrblad Träfoder Mittprofiler sett i genomskärmning. Sett ovanifrån. ips/spånskiva 95 mm örrblad. Max tjocklek: 42 mm. 610 mm (dörr M7) 19 mm 710 mm (dörr M8) 9 mm 19 mm 30 mm 655 mm (dörr M7) 9 mm mm (dörr M9) 755 mm (dörr M8) 910 mm (dörr M10) 855 mm (dörr M9) 955 mm (dörr M10) Öppningsmått i vägg (mm) Pocket örrblad Väggöppning Väggöppning pardörr 7x21 625x x x2100 8x21 725x x x2100 9x21 825x x x x21 925x x x2100

7 Träfoder ips/spånskiva örrblad. Max tjocklek: 42 mm. 95 mm 610 mm (dörr M7) 19 mm 710 mm (dörr M8) 9 mm 19 mm 30 mm 655 mm (dörr M7) 9 mm 810 mm (dörr M9) 755 mm (dörr M8) 910 mm (dörr M10) 855 mm (dörr M9) 955 mm (dörr M10) Öppningsmått i vägg (mm) Pocket örrblad Väggöppning Väggöppning pardörr 7x21 625x x x2100 8x21 725x x x2100 9x21 825x x x x21 925x x x2100 Pardörrar Vid montage av pardörrar används två pocketsatser kundservice@sscgroup.se SS är Nordens ledande leverantör av snickeriprodukter och specialsnickerier. Varumärket samlar elva producenter och ett säljbolag. et breda utbudet omfattar högklassiga produkter och tjänster som gör det lättare att skapa unika miljöer. SS omsätter över 550 miljoner kronor och har ca 550 medarbetare. örsäljning sker i Norden och delar av uropa.
