1 Spanjolett för fönster och M5000 M5100 Används för inåt- och utåtgående ytterdörr. M5000 Låsbar med 360 graders nyckelvridning. Med hakkolvar. Kolvutsprång 25 mm, regel och fallkolv. Kantskena 25x2 mm, med runda skenändar. Liggande kolvstång 11x2,9 mm. Roddare med fyrkantssprint 8 mm. Slutbleck C888 och 5950, övriga se del C. Dörrhandtag ASSA eller handtag utan returfjäder. Kan även fås med mikrobrytare. ASSA Borrskyddsbehör LS M5000 M5100 Låsbar med 90 graders nyckelvridning. I övrigt lika som M5000. När dörren är olåst, är hakkolvar/kilkolvar och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. uppåt. Handtaget kan återta horisontalläge. Därefter görs låsningrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med hakkolvarna/kilkolvarna spärrade. Överföring broms Nej. Höger/Vänster Ej lika, se symbol. D Låshus D 65

2 M5200 M5202 Används för utåtgående och inåtgående ytterdörr. Hemmabekvämt Lyft handtaget uppåt Lås/Lås upp med vredet Bortasäkert Spärra vredet med knappen ovanför regelkolven M5200 Låsbar med rund dubbelcylinder. Nyckelvridning 360 grader. Kantskena 25 x 2 mm med rund klippta skenändar. Förzinkad. Dornavstånd 50 mm, låsdjup 76 mm. Fallkolv, regelkolv samt två hak kolvar. Hakkolvarna ger ökat inbrottsskydd. Längd 1700 mm. Handtagshöjd 795 mm. Finns höger och vänster. Kan ändras genom att lossa låshuset från skenan och därefter vrida fallkolven. M5200 M5202 M5202 Lika ovan, men måttillverkad, med rakt avkapade skenändar. När dörren är olåst, är hakkolvar, och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. uppåt. Handtaget kan återta horisontalläge. Därefter görs låsningsrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med hakkolvarna spärrade. se Slutbleck C888 och 5950, övriga se del F. Välj ASSA dörrhandtag eller handtag utan returfjäder. Kan även fås med mikrobrytare. Vid beställning av M5202 uppge: 2. Längd 3. Handtagshöjd 4. Typ av slutbleck 5. Antal kolvar och dess placering 6. Höger eller vänster Lås/Lås upp med nyckel på utsidan D 66

3 Spanjolett för fönster och, måttbeställd M5001 M5101 M5002 Används för utåtgående och inåtgående ytterdörr. M5001 Låsbar med 360 graders nyckelvridning endast med kilkolvar. M5002 Måttbeställd. Nyckelvridning 360 grader. I övrigt lika M5000. M5101 Låsbar med 90 graders nyckelvridning endast med kilkolvar. Utförande i övrigt för samtliga: Låsbar med rund cylinder. Kantskena 25 x 2 mm. Glansförzinkad. Dornavstånd 50 mm. Låsdjup 74 mm. Fallkolv, regelkolv samt sidkolvar typ kilkolv, alternativt hakkolv. Antal och placering enligt önskemål. Begränsningar se Längd och handtagshöjd valfri. Begränsningar se Finns höger och vänster. Kan ändras genom att lossa låshuset från skenan och därefter vrida fallkolven. 2. Nyckelvridning 90 eller 360 grader 3. Längd 4. Handtagshöjd 5. Typ av slutbleck 6. Antal kolvar och dess placering 7. Höger eller vänster M5001, M5101 M5002 D När dörren är olåst, är sidkolvar och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. uppåt. Sidkolvarna går då i funktion i slutblecken. Därefter görs låsningsrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med sidkolvarna spärrade. Låshus Slutbleck C888 och 5950, övriga se del F. Välj ASSA dörrhandtag eller handtag utan returfjäder. Kan även fås med mikrobrytare. Vid beställning uppge: D 67

4 M5301 M5300 M5400 M5441 M5500 M5541 ASSA Connect MPL Används för utåtgående och inåtgående ytterdörr, samt fönsterdörr. M5400 M5301 M5300 Utförande enligt tabell nedan. Nyckelvridning 90 grader. Med kilkolvar. Standardlängd 1000 mm och 1700 mm. Kantskena 25x2 mm. Förzinkad & blåkromaterad. M5301 Måttbeställd. I övrigt lika M5300. M5400 Utförande enligt tabell nedan. Nyckelvridning 360 grader. Endast med hakkolvar. Rostfri kantskena 25x2,5 mm. Standardlängd 1000 mm och 1700 mm. M5441 Måttbeställd. I övrigt lika M5400. Dornavstånd Låsdjup 35 mm 49 mm 40 mm 54 mm 50 mm 64 mm M5500 Nyckelvridning 360 grader. Dessutom hemmabekväm och bortasäker funktion. Standardlängd 1000 mm och 1700 mm. Rostfri kantskena 25x2,5 mm. Dornavstånd 50 mm, låsdjup 64mm. M5541 Måttbeställd. I övrigt likt utförande som M5500. Utförande i övrigt: Fallkolv, hakregelkolv samt två hakkolvar. Hakkolvarna ger ökat inbrottsskydd. Standardlängd 1000 mm och 1700 mm, tillverkas i länder från 1000 mm och uppåt. Finns höger och vänster. Kan ändras genom omflyttning av fallkolven som är vändbar. M5400, M5441, M5500, M5541. Uppfyller fodringar enligt Svenska Standard SS3522 utg. 4 klass 3, TR29. När dörren är olåst, är hakkolvar/regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. uppåt. Hakkolvarna går då i funktion i slutblecken. Därefter görs låsningsrörelse med nyckel eller spärrvred för att förregla låshuset. Slutbleck C888, 4023, 1488 övriga se del F. Handtag (med returfjäder) och spärrvred av standardtyp. Låscylinder: cylinder av standardtyp. Vid beställning uppge: 2. För nyckelvridning 360 eller 90 grader 3. Längd 4. Handtagshöjd 5. Dornavstånd 6. Typ av slutbleck 7. Antal kolvar och dess placering 9. Höger eller vänster Låshus D 68

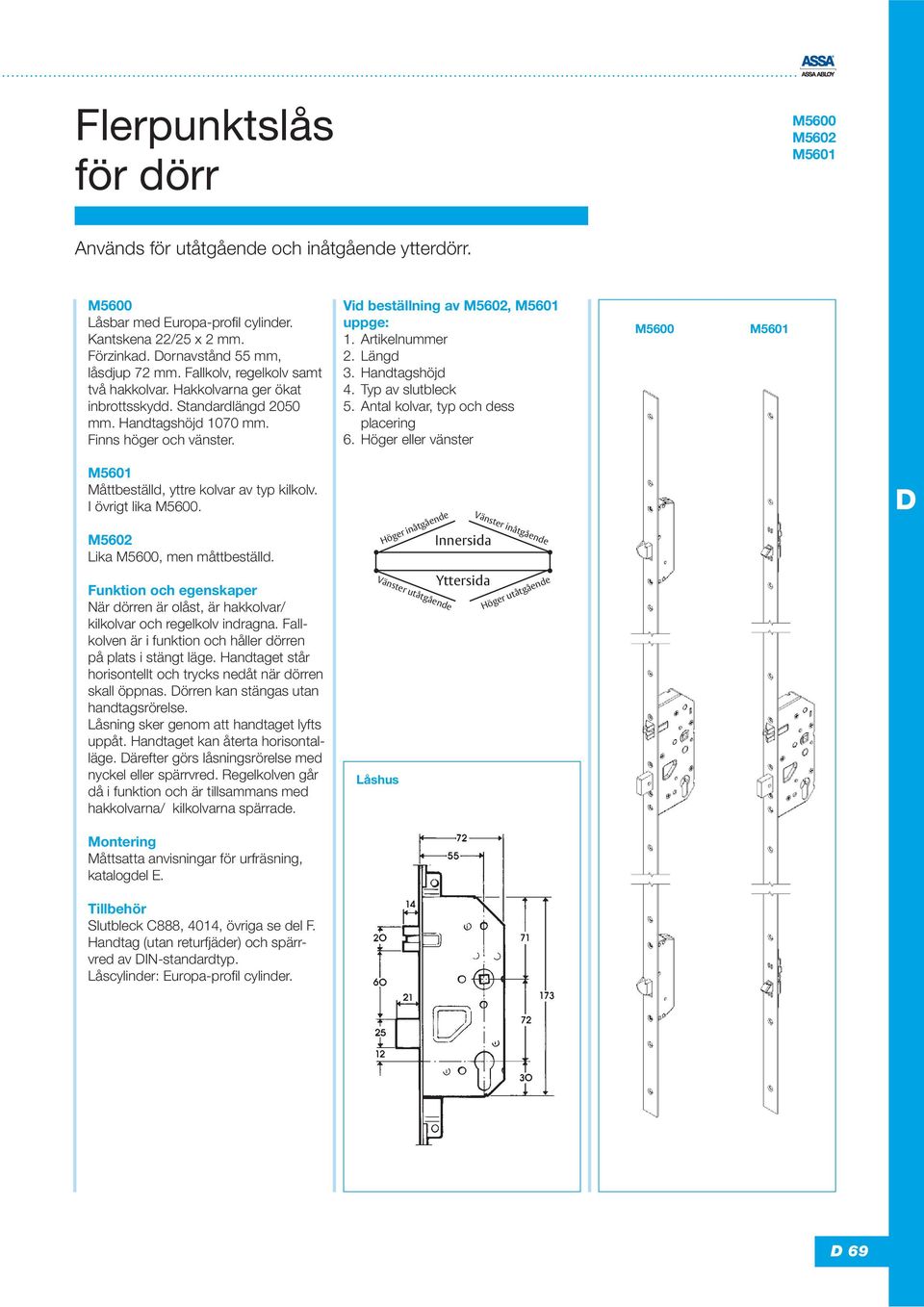

5 Spanjolett för fönster och dörr M5600 M5602 M5601 Används för utåtgående och inåtgående ytterdörr. M5600 Låsbar med Europa-profil cylinder. Kantskena 22/25 x 2 mm. Förzinkad. Dornavstånd 55 mm, låsdjup 72 mm. Fallkolv, regelkolv samt två hakkolvar. Hakkolvarna ger ökat inbrottsskydd. Standardlängd 2050 mm. Handtagshöjd 1070 mm. Finns höger och vänster. Vid beställning av M5602, M5601 uppge: 2. Längd 3. Handtagshöjd 4. Typ av slutbleck 5. Antal kolvar, typ och dess placering 6. Höger eller vänster M5600 M5601 M5601 Måttbeställd, yttre kolvar av typ kilkolv. I övrigt lika M5600. M5602 Lika M5600, men måttbeställd. När dörren är olåst, är hakkolvar/ kilkolvar och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. uppåt. Handtaget kan återta horisontalläge. Därefter görs låsningsrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med hakkolvarna/ kilkolvarna spärrade. Slutbleck C888, 4014, övriga se del F. Handtag (utan returfjäder) och spärrvred av DIN-standardtyp. Låscylinder: Europa-profil cylinder. Låshus D D 69

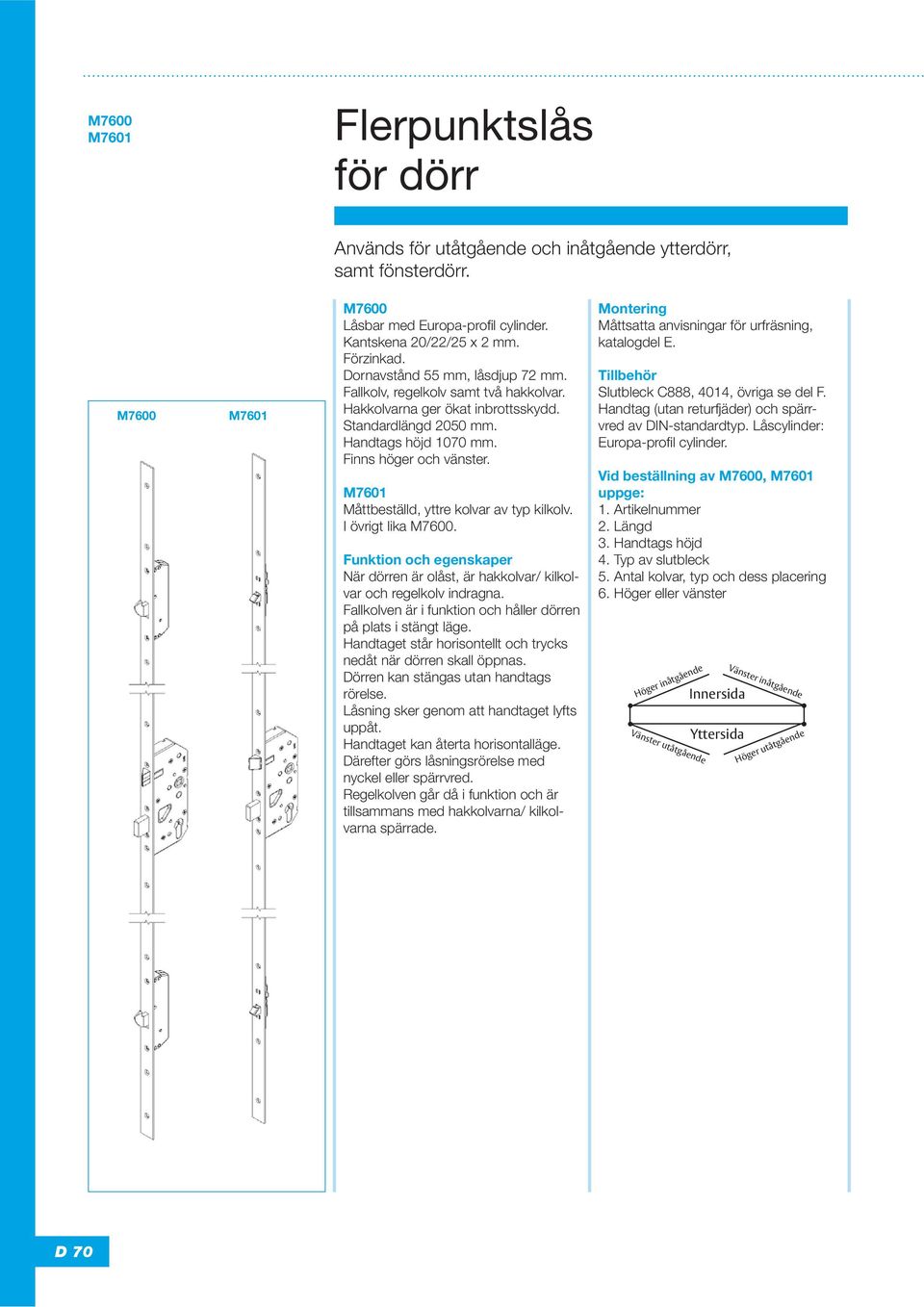

6 Spanjolett för för fönster dörroch dörr M7600 M7601 Används för utåtgående och inåtgående ytterdörr, samt fönsterdörr. M7600 M7601 M7600 Låsbar med Europa-profil cylinder. Kantskena 20/22/25 x 2 mm. Förzinkad. Dornavstånd 55 mm, låsdjup 72 mm. Fallkolv, regelkolv samt två hakkolvar. Hakkolvarna ger ökat inbrottsskydd. Standardlängd 2050 mm. Handtags höjd 1070 mm. Finns höger och vänster. M7601 Måttbeställd, yttre kolvar av typ kilkolv. I övrigt lika M7600. När dörren är olåst, är hakkolvar/ kilkolvar och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtags rörelse. uppåt. Handtaget kan återta horisontalläge. Därefter görs låsningsrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med hakkolvarna/ kilkolvarna spärrade. Slutbleck C888, 4014, övriga se del F. Handtag (utan returfjäder) och spärrvred av DIN-standardtyp. Låscylinder: Europa-profil cylinder. Vid beställning av M7600, M7601 uppge: 2. Längd 3. Handtags höjd 4. Typ av slutbleck 5. Antal kolvar, typ och dess placering 6. Höger eller vänster D 70

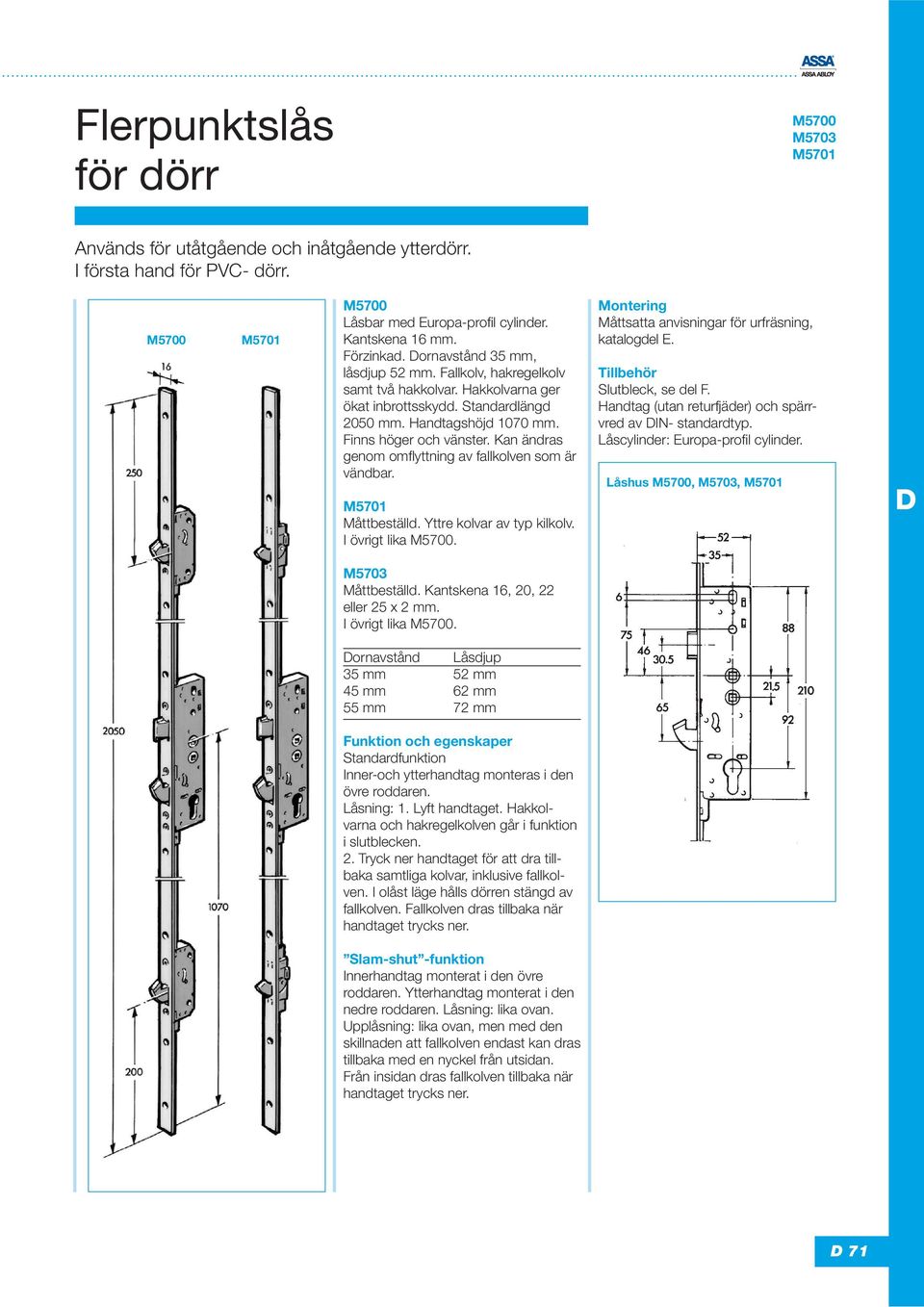

7 Spanjolett för fönster och dörr M5700 M5703 M5701 Används för utåtgående och inåtgående ytterdörr. I första hand för PVC- dörr. M5700 M5701 M5700 Låsbar med Europa-profil cylinder. Kantskena 16 mm. Förzinkad. Dornavstånd 35 mm, låsdjup 52 mm. Fallkolv, hakregelkolv samt två hakkolvar. Hakkolvarna ger ökat inbrottsskydd. Standardlängd 2050 mm. Handtagshöjd 1070 mm. Finns höger och vänster. Kan ändras genom omflyttning av fallkolven som är vändbar. M5701 Måttbeställd. Yttre kolvar av typ kilkolv. I övrigt lika M5700. Slutbleck, se del F. Handtag (utan returfjäder) och spärrvred av DIN- standardtyp. Låscylinder: Europa-profil cylinder. Låshus M5700, M5703, M5701 D M5703 Måttbeställd. Kantskena 16, 20, 22 eller 25 x 2 mm. I övrigt lika M5700. Dornavstånd Låsdjup 35 mm 52 mm 45 mm 62 mm 55 mm 72 mm Standardfunktion Inner-och ytterhandtag monteras i den övre roddaren. Låsning: 1. Lyft handtaget. Hakkolvarna och hakregelkolven går i funktion i slutblecken. 2. Tryck ner handtaget för att dra tillbaka samtliga kolvar, inklusive fallkolven. I olåst läge hålls dörren stängd av fallkolven. Fallkolven dras tillbaka när handtaget trycks ner. Slam-shut -funktion Innerhandtag monterat i den övre roddaren. Ytterhandtag monterat i den nedre roddaren. Låsning: lika ovan. Upplåsning: lika ovan, men med den skillnaden att fallkolven endast kan dras tillbaka med en nyckel från utsidan. Från insidan dras fallkolven tillbaka när handtaget trycks ner. D 71

8 Spanjolett för fönster och dörr Måttbeställd spanjolett för halvdörr M5017 S8251 Används på utåtgående och inåtgående enkeldörr, typ halvdörr. Låsbar med cylinder. M5017 S8251 M5017 Låsbar med oval eller rund cylinder med standardfastsättning. 360 eller 90 graders nyckelvridning. Förberedd för mikrobrytare (tillbehörssats 5030). Dornavstånd 50 mm. Låsdjup 74 mm. Fallkolv, regelkolv samt 1 kilkolv 125 mm från överkant. Kantskenan bockad i underkant och med urtag för ändkolv från S8251. Finns höger och vänster. Kan ändras genom omflyttning av fallkolven som är vändbar. S8251 Dornavstånd 40 mm. Låsdjup 53 mm. Sidkolvar typ kilkolv. Undre sidkolv 125 mm från underkant, övre sidkolv 140 mm från överkant. Ändkolv typ kilkolv upptill, styrs genom urtag i kantskena som är bockad*. Höger och vänster lika. Utförande i övrigt för båda: Kantskena 25 x 2 mm. Förzinkas. Längd och handtagshöjd valfri. Begränsningar se När den undre dörrhalvan är stängd (sidkolvarna i funktion, ändkolven indragen) kan den övre dörrhalvan öppnas. När den undre dörrhalvan öppnas, genom att det undre spanjoletthandtaget lyfts uppåt, (sidkolvarna indragna, ändkolven i funktion) kan hela dörrbladet öppnas och stängas med det övre handtaget. När dörren är olåst, är kilkolvar och regelkolv indragna. Fallkolven är i funktion och håller dörren på plats i stängt läge. Det övre handtaget står horisontellt och trycks nedåt när dörren skall öppnas. Dörren kan stängas utan handtagsrörelse. Låsning sker genom att handtaget lyfts uppåt. Kilkolven går då i funktion i slutblecket. Därefter görs låsningsrörelse med nyckel eller spärrvred. Regelkolven går då i funktion och är tillsammans med kilkolven spärrad. Slutbleck, se del F. Handtag till S8251, katalogdel G. Handtagsfäste 806, se del F. (Gäller till S8251) Handtag och spärrvred till M5017, av standardtyp för vanligt dörrlås (ej med returfjäder). Låscylinder: Oval eller rund cylinder med standardfastsättning. Vid beställning uppge: 2. Längd 3. Handtagshöjd 4. Typ av slutbleck eller 360 graders nyckel vridning (gäller M5017) 6. Höger eller vänster (gäller M5017). * Kolvutsprång 14 mm. D 72
