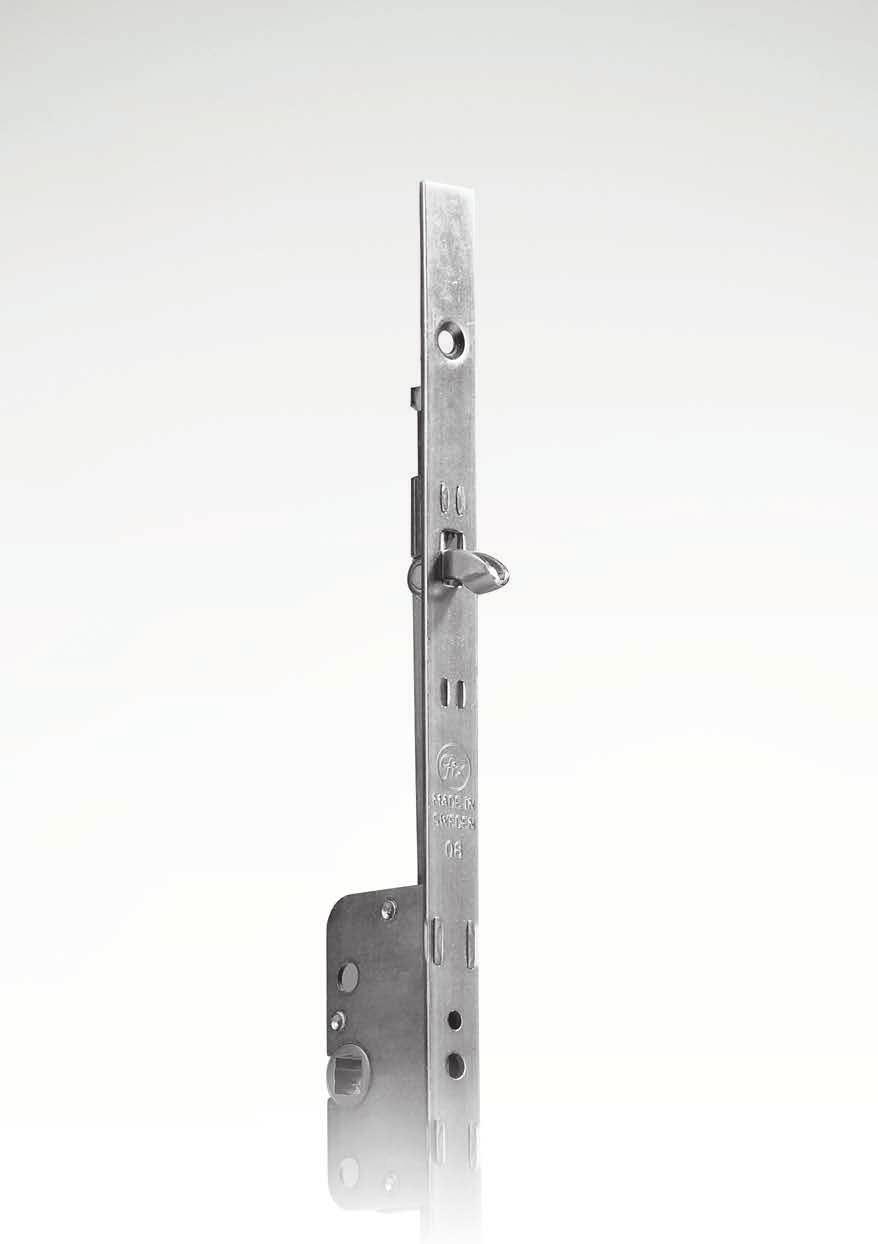

SPANJOLETTER. Spanjoletter och flerpunktslås MPL 10:2

Transkript

1 SPANJOLETTER

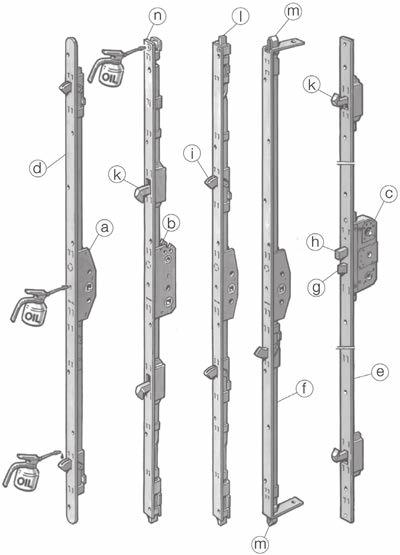

2 Spanjoletter och flerpunktslås MPL Spanjolett Spanjolett är ett stängningsbeslag med låsbart eller icke låsbart låshus. Det är i första hand avsett för fönster och fönsterdörr och kan fås med mikro. Flerpunktslås Ett lås- och stängningsbeslag, med låsbart låshus (med regel och fallkolv), avsett för ytterdörr och fönsterdörr. Kan fås med mikro. Konstruktion A Låshus till spanjolett, ej låsbart B Låshus till spanjolett, låsbart C Låshus till flerpunktslås D Kantskena E Kolvstång, liggande F Kolvstång, stående G Sidkolv typ fallkolv H Sidkolv typ regelkolv I Sidkolv typ kilkolv J Sidkolv typ svampkolv K Sidkolv typ hakkolv L Ändkolv typ gripkolv M Ändkolv typ kilkolv N Överföring för infälld broms Skötsel och underhåll Assa spanjoletter och flerpunktslås är smorda och dess funktion är kontrollerad vid leverans. För att bibehålla en god funktion, samt öka produktens livslängd, skall låshus, kolvar och bromsöverföring smörjas med några droppar olja 1-2 gånger per år. D A K N B I L M K H G F E C Garanti För att säkerställa bästa funktion skall produkten monteras och användas enligt vad som föreskrivs i katalog och monteringsanvisning. Våra garantier gäller under förutsättning att produkten ej används i kombination med annat fabrikat. Handtag bör monteras på spanjolett där risk för självöppning förekommer, t.ex. vid transport. Assa förbehåller sig rätten till konstruktionsändringar i samband med fortlöpande produktutveckling. J M :2 KNISLINGE Telefon: Fax: Hemsida:

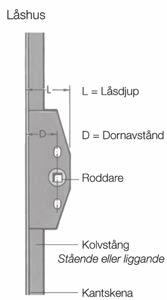

3 Spanjoletter och flerpunktslås MPL Låshus Låshusen på Assa spanjoletter och fler- punktslås har roddare med fyrkant 8 mm som standard. Spanjoletten kan även levereras med 7 mm roddare. Låshusen på Primo-spanjoletter har roddare med fyrkant 7 mm som standard. Kantskena Assa spanjoletter och flerpunktslås finns med kantskena i bredd 16, 20, 22 och 25 mm. Connect MPL finns med kantskena i bredd 22 och 25 mm. Modul MPL finns med kantskena i bredd 25 mm. Primo-spanjoletter finns med kantskena typ U-profil, mm. På spanjoletter med rakt avklippt skenända och enbart sidkolvar, kan brytspår erhållas, så att längden enkelt kan kortas. Avståndet mellan brytspåren är 25 mm. Brytspår kan endast fås på kantskena med 25 mm bredd. Kolvstång På en liggande stång är skruvhålen placerade i centrum 11 2,9 mm. På en stående stång är skruvhålen placerade i ytterkant 12 3,5 mm. Måtttoleranser Längd, handtaghöjd och kolvplacering. +/ 1 mm. Låshus L L = Låsdjup D D = Dornavstånd Roddare Kolvstång Stående eller liggande Kantskena Kantskena med brytspår. Patent. Kantskena typ U-profil. Låshus, ej låsbart Låshus, ej låsbart Låshus, låsbart Roddare # 7 mm Roddare # 8 mm Roddare # 8 mm KNISLINGE Telefon: Fax: Hemsida: :3

4 Spanjoletter och flerpunktslås MPL Sidkolv Typ fallkolv (vid låshus) håller fönster eller dörr i stängt läge. Kolvutsprång 12 mm. Flerpunktslås MPL vid låshus kolvutsprång 14 mm. Typ regelkolv (vid låshus) har hållande funktion. Kolvutsprång 21 mm. Flerpunktslås MPL vid låshus kolvutsprång 24 mm. Typ kilkolv av härdat stål har tätande funktion. Kolvutsprång mm. Typ svampkolv har hållande och tätande funktion. Kolvutsprång,5 mm. Typ hakkolv av härdat sinterstål har hållande funktion och tillgodoser högt ställda krav på inbrottsskydd. Kolvutsprång 25 mm. Ändkolv Typ gripkolv har hållande och tätande funktion. Kolvutsprång -14 mm (Gäller ej flerpunktlås). Typ kilkolv har hållande funktion. Kolvutsprång 14 mm. Typ rund kolv, konisk, har hållande funktion. Kolvutsprång 14 mm. Överföring (F) Anordning på spanjolett eller flerpunktslås för infälld fönster- eller dörrbroms upptill, nedtill eller i båda ändar. Sidkolv typ kilkolv Sidkolv typ svampkolv, härdad Sidkolv typ hakkolv Ändkolv typ gripkolv Ändkolv typ kilkolv Ändkolv typ rund, konisk Överföring (Höger) :4 KNISLINGE Telefon: Fax: Hemsida:

5 Säkerhetskrav enligt Svensk Standard Standard Assa spanjoletter uppfyller kraven enligt Svensk Standard SS Spanjoletter med kilkolv, kolvutsprång 12 och 15 mm: klass 1. Spanjoletter med kilkolv, kolvutsprång 17 mm: klass 2. Spanjoletter med hakkolv, kolvutsprång 25 mm: klass 3. Standarden anger fordringar på spanjoletter och deras slutbleck, främst avsedda för fönster, vädringsluckor, dörrar och fönsterdörrar. Exempel på krav i SS 3535: Spanjoletter och slutbleck provas enligt SS Korrosion: Spanjolett och slutbleck skall vara av korrosionsbeständigt material eller ha korrosionsskyddande ytbeläggning minst motsvarande Fe/Zn 12 enligt SS-ISO 9227 (Se nedan under Ytbehandling). Manöverbarhet: Momentet för kolvens rörelse mätt i roddarens vridningscentrum, skall vara max 6 Nm. Förslitning: Spanjoletten skall vid provning enligt SS 3536, fungera efter öppnings- och stängningscykler och uppfylla kraven avseende manöverbarhet enligt ovan. Hållfasthet: Här finns krav på roddarmekanism, spärrande kolvs infästning, förregling och vilka belastningar som den skall tåla. Dessutom ställs krav på låshus och slutbleck. För låsbara spanjoletter ställs också krav beträffande låsning. Ytbehandling Uppbyggnad: Tjocklek: Korrosionsskyddet på spanjoletter består av en zinkbeläggning med ett extra skyddande kromateringsskikt. Ytbehandlingen är elektrolytisk och utförs i en automatisk anläggning. Zinkskiktets tjocklek är minimum 12 μm, på kravytorna. Kromatskiktets kulör är blå (blank). Krav: Ytbehandlingen uppfyller kraven enligt standard ISO 9227, pren 1670 korrosionsklass 3 (96 tim. exponeringstid i neutral saltdimma). Kvalitet och miljö Assa kvalitetssystem och miljöledningssystem är godkänt enligt ISO 9001 och ISO Säkerhet, barnskydd Barnskyddande produkter I bygglagsstiftningen ställs krav på att byggnader skall utformas så att man får tillräcklig säkerhet vid användningen och så att risken för olycksfall begränsas. Kraven gäller vid nybyggnader och vid ändring av befintliga byggnader. Utdrag ur Boverkets Byggregler: I utrymmen där barn kan vistas skall öppningsbara fönster och glaspartier, t.ex. balkonginglasningar, vars karmunderkant sitter lägre än 1,8 meter över golvet ha säkerhetsbeslag, spärranordning eller annat skydd som begränsar risken för att barn skall falla ut. Balkongdörrar och motsvarande skall ha säkerhetsbeslag och spärranordning som hindrar barn från att öppna och passera dörren. KNISLINGE Telefon: Fax: Hemsida: :5

6 Produkter som uppfyller krav enligt Svensk Standard Inbrottsskydd SS3620 SS3620 SS3535 SS3522 SS3557 SS3540 Klass A Klass B Klass 3 Klass 3 Klass 3 Klass S2157 M S2158 M E 8465 S2159 M S S S/65 S S S S S S S S S S S * S * S4115 S4151 S4251 S4451 S4461 S4551 *Gäller de mekaniska kraven. När revidering av nuvarande standard SS3620 är genomförd kan fullständig provning utföras. Produkter som uppfyller krav enligt Svensk Standard Barnskydd Benämning Art. nr SS3587 Fönster-/dörrbroms 150-S Fönster-/dörrbroms 160-S Handtagsspärr 850 Handtagsspärr 2145 Handtagsspärr 7450 Spärranordning 184 Säkerhetsanordning 805 Ventilationsbeslag 92 Ventilationsbeslag 93 :6 KNISLINGE Telefon: Fax: Hemsida:

7 Säkerhetskrav enligt Svensk Standard Gällande fönster, fönsterdörr, ytterdörr < 4 m 1. SS3522 Klass 3 2. SS3535 Klass 3 + SS3680 Klass A 3. SS3620 Klass A 4. SS3535 Klass 3 + SS3680 Klass A 5. SS3535 Klass 3 6. SS3620 Klass A + SS3587 (barnskydd) 7. SS3535 Klass 3 + SS3620 Klass A + SS3587 (barnskydd) Till spanjolett och flerpunktslås används slutbleck enligt SS3557 Klass 3. Till pardörr (passivt dörrblad) används kantregel enligt EN 12051, SS-EN 1670:2007. KNISLINGE Telefon: Fax: Hemsida: :7

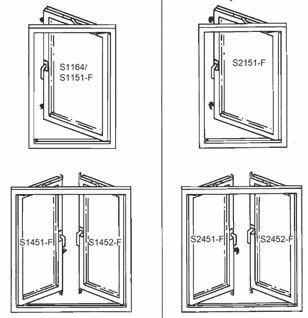

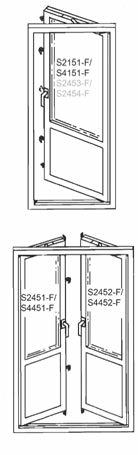

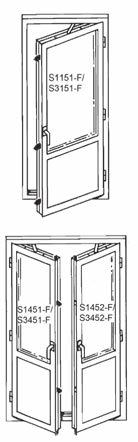

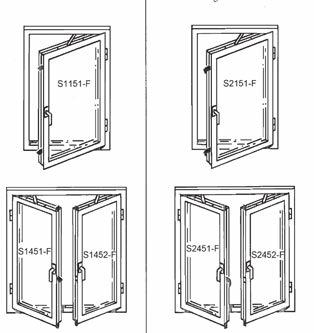

8 SPANJOLETT Lathund för spanjoletter Inåtgående FÖNSTER Inåtgående Högre säkerhet Extra hög säkerhet Utåtgående Utåtgående Högre säkerhet Extra hög säkerhet S1151 S1161 S2151 S1161 S1151 S2151 S1451 S1452 S2451 S2452 S1451 S1452 S2451 S2452 FÖNSTERDÖRRAR S1166 S3157 S1151 S3151 S2151 S4151 S2453 S2454 S1166 S3157 S1151 S3151 S2151 S4151 S2453 S2454 S1453 S1451 S3451 S1452 S3452 S2451 S4451 S2452 S4452 S1453 S1451 S3451 S1452 S3452 S2451 S4451 S2452 S4452 :8 KNISLINGE Telefon: Fax: Hemsida:

9 SPANJOLETT Att tänka på vid beställning av spanjolett Kantskenans bredd, 16, 20, 22 eller 25 mm (på hakkolvsspanjolett och spanjolett med ändkolv typ gripkolv, endast 25 mm). Spanjolettens totala längd. Handtagshöjd; från underkant spanjolett till centrum handtagshål. Dornavstånd; från kantskenans framkant till centrum handtagshål. Låsbart eller ej* låsbart låshus (*kan låsas med säkerhetshandtag, t.ex. 835-S). Överföring för infälld broms, t.ex. 150, 160. Typ av sidkolvar. Kilkolv och/eller hakkolv. Typ av ändkolvar. Gripkolv, kilkolv eller axelstålskolv (gäller endast pardörr och 2-luftfönster utan post). Kolvplacering; från underkant spanjolett till centrum av varje kolvhål. Höger eller vänster (gäller endast pardörr och 2-luftfönster utan post). Slutbleck. Typ och antal (levereras ej med automatiskt). KNISLINGE Telefon: Fax: Hemsida: :9

10 Assa spanjolett S1605 (738) Används för utåtgående enluftsfönster och tvåluftsfönster med post. Speciellt anpassad för Euronot. Kantskena: Kolvstång: Dornavstånd: Låsdjup: Handtagshöjd: Sidkolvstyp: 16 2 mm. Liggande. 28 mm. 35 mm. Mitten. Kilkolv 2 st. Sidkolvsutsprång: 15 mm. Liggande kolvstång 9 3 mm (längd 390 ej liggande). Höger och vänster lika. Kan även måttbeställas, se Assa S1605 måttbeställd. Slutbleck, handtagsfäste 806, handtag. Artikel S1605 (738) Spanjolett längd mm Sidkolvar Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) - 90 Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st Spanjolett S1605 (738) Förzinkad st : KNISLINGE Telefon: Fax: Hemsida:

11 Assa spanjolett S1151 (861 och 861-F) Används för inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. SPANJOLETTER Kantskena: Kolvstång: Dornavstånd: Låsdjup: Handtagshöjd: Sidkolvstyp: 25 2 mm. Stående. 28 mm. 38 mm. Mitten. Kilkolv 2 st. Sidkolvsutsprång: 17 mm. Höger och vänster lika. Kan även måttbeställas. S1151 Brytspår i kantskenan upptill och nedtill. S1151-F Överföring upptill för broms samt brytspår i kantskenan nedtill. Artikel S1151 (861) S1151-F (861-F) Spanjolett längd mm Sidkolvar Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S1151-F Spanjolett S1151 (861) Förzinkad st Spanjolett S1151 (861) - 88 Förzinkad st Spanjolett S1151 (861) Förzinkad st Spanjolett S1151 (861) Förzinkad st Spanjolett S1151 (861) Förzinkad st Spanjolett S1151 (861) Förzinkad st Spanjolett S1151-F (861-F) Förzinkad st Spanjolett S1151-F (861-F) - 88 Förzinkad st Spanjolett S1151-F (861-F) Förzinkad st Spanjolett S1151-F (861-F) Förzinkad st Spanjolett S1151-F (861-F) Förzinkad st Spanjolett S1151-F (861-F) Förzinkad st KNISLINGE Telefon: Fax: Hemsida: :11

12 Assa spanjolett S1151 (865 och 865-F) För inåtgående enluftsfönster och tvåluftsfönster med post. Kantskena: 25 2 mm. Kolvstång: Stående. Dornavstånd: 18 mm. Låsdjup: 28 mm. Handtagshöjd: Mitten. Sidkolvstyp: Kilkolv 2 st. Sidkolvsutsprång: 17 mm. Höger och vänster lika. Kan även måttbeställas, se Assa S1151 måttbeställd. S1151 Brytspår i kantskenan upptill och nedtill. S1151-F Överföring upptill för broms samt brytspår i kantskenan nedtill. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S1151-F. Artikel S1151 (865) S1151-F (865-F) Brytspår Upp Ner Spanjolett längd mm Sidkolvar Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) - 88 Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151 (865) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) - 88 Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st Spanjolett S1151-F (865-F) Förzinkad st :12 KNISLINGE Telefon: Fax: Hemsida:

13 Assa spanjolett S1151 (8640) För utåtgående enluftsfönster och tvåluftsfönster med post. Slutbleck, handtagsfäste 806, handtag. Artikel S1151 (8640) Spanjolett längd mm Kantskena: 25 2 mm. Kolvstång: Stående. Dornavstånd: 28 mm. Låsdjup: 38 mm. Handtagshöjd: Mitten. Sidkolvstyp: Kilkolv 2st. Sidkolvsutsprång: 17 mm. Höger och vänster lika. Rundklippta skenändar. Kan även måttbeställas. Se Assa S1151 måttbeställd. Sidkolvar Spanjolett S1151 (8640) Förzinkad st Spanjolett S1151 (8640) Förzinkad st Spanjolett S1151 (8640) Förzinkad st Spanjolett S1151 (8640) - 85 Förzinkad st Spanjolett S1151 (8640) Förzinkad st KNISLINGE Telefon: Fax: Hemsida: :13

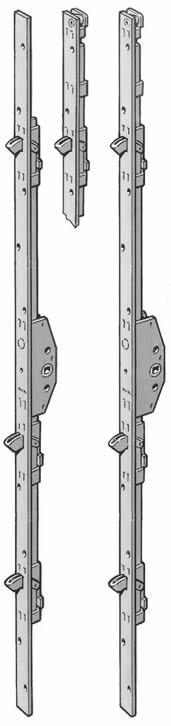

14 Assa spanjolett S1151 (867, 867-F och 8670-F) För utåtgående och inåtgående enkeldörr. Kantskena: 25 2 mm. Kolvstång: Stående. Handtagshöjd: 00 mm. Sidkolvstyp: Kilkolv 3 st. Sidkolvsutsprång: 17 mm. Höger och vänster lika. Kan även måttbeställas, se Assa S1151 måttbeställd. S1151 S1151-F S1151-F/33 Låsdjup: 38 mm. Låsdjup: 38 mm. Har överföring upptill för fönsterbroms. Låsdjup: 43 mm. Har överföring upptill för fönsterbroms. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S1151-F. Artikel S1151 (867) S1151-F (867-F) S1151-F/33 (8670-F) Spanjolett Brytspår Sidkolvar längd mm Upp Ner Dorn Spanjolett S1151 (867) Förzinkad st Spanjolett S1151 (867) Förzinkad st Spanjolett S1151 (867) Förzinkad st Spanjolett S1151 (867) Förzinkad st Spanjolett S1151-F (867-F) Förzinkad st Spanjolett S1151-F (867-F) Förzinkad st Spanjolett S1151-F (867-F) Förzinkad st Spanjolett S1151-F (867-F) Förzinkad st Spanjolett S1151-F/33 (8670-F) Förzinkad st Spanjolett S1151-F/33 (8670-F) Förzinkad st :14 KNISLINGE Telefon: Fax: Hemsida:

15 Assa spanjolett S3151 (845-F) För utåtgående och inåtgående enkeldörr. Låsbar med cylinder från en eller båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. SPANJOLETTER Kantskena: 25 2 mm. Kolvstång: Stående. Låsdjup: 41 mm. Handtagshöjd: 00 mm. Sidkolvstyp: Kilkolv 3 st. Sidkolvsutsprång: 17 mm. Artikel S3151 (845-F) Spanjolett längd mm Brytspår Upp Ner Sidkolvar Dorn Höger och vänster lika. Överföring upptill för fönsterbroms. Kan även måttbeställas, se Assa S3151 måttbeställd. Slutbleck, handtagsfäste 842, handtag, fönsterbroms, oval cylinder av standardtyp Spanjolett S3151 (845-F) Förzinkad st Assa spanjolett S1451 (868-F) För inåtgående och utåtgående tvåluftsfönster med mötande bågar, samt pardörrar. Längd: 2015 mm. Kantskena: 25 2 mm. Dorn/Låsdjup: 28/38, 33/43 mm. Kolvstång: Stående. Sidkolvstyp: Kilkolv 2 st. Sidkolvsutsprång: 17 mm. Handtagshöjd: 00 mm. Ändkolvstyp: Gripkolv 2 st. Kolvplacering: mm. Höger eller vänster. Överföring upptill för fönsterbroms. Kan även måttbeställas, se Assa S1451 måttbeställd. Slutbleck, handtagsfäste, handtag, fönsterbroms Spanjolett S1451 (868-F) D-28 Hö Förzinkad st Spanjolett S1451 (868-F) D-28 Vä Förzinkad st Spanjolett S1451 (868-F) D-33 Hö Förzinkad st Spanjolett S1451 (868-F) D-33 Vä Förzinkad st KNISLINGE Telefon: Fax: Hemsida: :15

16 Assa spanjolett S1452 (868-FM) För utåtgående och inåtgående pardörrar (passiva dörrbladet). För bekväm handtagsmanövrering av både gångdörr och mötesdörr. Längd: 2015 mm. Kantskena: 25 2 mm. Dorn/Låsdjup: 28/38, 33/43 mm. Kolvstång: Stående. Handtagshöjd: 00 mm. Ändkolvstyp: Gripkolv 2 st. Urtag i skena: mm. Höger eller vänster. Urtag i skena för gångdörrsspanjolett Assa 1451 (868-F). Överföring upptill för fönsterbroms. Kan även måttbeställas, se Assa S1452 måttbeställd. Slutbleck 168-R, handtagsfäste 806, handtag fönsterbroms Spanjolett S1452 (868-FM) D-28 Hö Förzinkad st Spanjolett S1452 (868-FM) D-28 Vä Förzinkad st Spanjolett S1452 (868-FM) D-33 Hö Förzinkad st Spanjolett S1452 (868-FM) D-33 Vä Förzinkad st Assa spanjolett S2151 (61-F) För inåtgående och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. Längd: 2015 mm. Kantskena: 25 2 mm. Dorn/Låsdjup: 28/38, 33/43 mm. Kolvstång: Stående. Sidkolvstyp 1: Kilkolv 2 st. Sidkolvstyp 2: Hakkolv 2 st. Handtagshöjd: 00 mm. Höger och vänster lika. Överföring upptill för fönsterbroms. Kan även måttbeställas. Slutbleck, handtagsfäste 806, handtag, fönsterbroms Spanjolett S2151 (61-F) D Förzinkad st Spanjolett S2151 (61-F) D Förzinkad st :16 KNISLINGE Telefon: Fax: Hemsida:

17 Assa spanjolett 5600 Används för fönster med glidhängd båge, typ H-fönster. Låshus och separata stänger som kopplas samman vid montering i bågen. Dornavstånd: 28 mm. Låsdjup: 36 mm. Kolvutsprång: 17 mm Stång 8 4 mm. Stång 5 mm. Stång 4 mm. Fasningen av stångändan och slutbleckets utformning, gör att bågen vid stängning rör sig c:a 5 mm mot karmen. I stängt läge är stängerna spärrade. Bågbredder enligt vidstående tabell. Övriga bredder kan måttbeställas. Stångsats 3055 beställs vid förfrågan. Stångstyrning, slutbleck, handtag Låshus 5600 Förzinkad 1 st Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts 8034 Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts Stångsats Förzinkad 1 sts SPANJOLETTER 5611 Bågbr/stångl 5612 Bågbr/stångl 392 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 976 KNISLINGE Telefon: Fax: Hemsida: :17

18 Assa spanjolett 5600 Slutbleck, stångstyrningar och hörnvinkel till Assa spanjolett Stångstyrning 5512 är till 8 4 mm stänger (stångsats 3055). Stångstyrning plast är till 5 mm stänger (stångsats 5611). 14,5 7 16, Slutbleck G-36 Slutbleck G Ø 26 R ,2 Slutbleck C270 Slutbleck Hörnvinklar Stångstyrning plast Stångstyrning Slutbleck G-36 Plast/Vit 0 st Slutbleck G-56 Plast/Vit 0 st Slutbleck C270 Zink st Slutbleck Plast/Vit 0 st Stångstyrning 5512 Förzinkad 0 st Stångstyrning plast Vit 0 st Hörnvinklar 5648 Gulkrom 0 st :18 KNISLINGE Telefon: Fax: Hemsida:

19 Assa spanjolett S1601 och S1605 måttbeställd För utåtgående enluftsfönster och tvåluftfönster med post. Speciellt anpassad för Euronot. Kantskena: 16 2 mm. Handtagshöjd: Valfri. Dorn/Låsdjup: 25/32, 28/35 mm. Kolvstång: Liggande. S1601 (719) S1605 (739) Artiklar S1601-F (719S) S1605-F (739S) Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. S1601 S1605 Sidkolvstyp kilkolv. Kolvutsprång 12 mm. S1601-F har även överföring för fönsterbroms. Sidkolvstyp kilkolv. Kolvutsprång 15 mm. S1605-F har även överföring för fönsterbroms. Slutbleck, handtagsfäste 806, fönsterbroms för S1601-F och S1605-F. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av slutbleck. Assa spanjolett S15 och S16-F måttbeställd För fönster och fönsterdörr. Används för inåt- och utåtgående enkeldörr eller tvåluftsfönster med post. Handtagshöjd: Valfri. Kolvstång: Liggande. Sidkolvsutsprång: 15 mm. Sidkolvstyp: Kilkolv. Dorn/Låsdjup: 25/32, 28/35, 31/38, 33/40, 40,47 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. Vid 3 kolvar placeras mittenkolv 80 mm under handtagets höjd. S15 Kantskena 16, 20, 22 eller 25 2 mm. S15-F har även överföring för fönsterbroms. S16-F Kantskena 16 2 mm. Med överföring för fönsterbroms 760. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S15-F och S16-F. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 2. Längd. 5. Kantskena. 3. Handtagshöjd. 6. Typ av slutbleck. KNISLINGE Telefon: Fax: Hemsida: :19

20 Assa spanjolett 97 måttbeställd För inåtgående och utåtgående tvåluftsfönster med mötande bågar. Spanjoletten passar i Euronot, med bearbetning för låshus. Spanjolett med ändkolvar, utan bromsöverföring. Kantskena: Kolvstång: Dorn/Låsdjup: Kolvplacering: 16 2,3 mm och 20/22/25 2 mm. 9 3,5 mm. 18/26, 33/41, 40/48 mm. Yttre sidkolvar 185 mm från överkant/underkant spanjolett. Mittkolvar 185 mm över/under handtagshöjd. Centrerande ändkolvar med kolvutsprång på 16 mm. Slutbleck, handtagsfäste 806, handtag. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av slutbleck. 962 upp Assa spanjolett 96 och 962 måttbeställd För fönster och fönsterdörr. Används för inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. Spanjoletten passar i Euronot, med bearbetning för låshus. Kantskena: 16 2,3 mm. Kolvstång: 9 3,5 mm. Dorn/Låsdjup: 18/26, 23/31, 25/33, 28/36, 33/41, 40/48, 50,58 mm. Kolvplacering: Yttre sidkolvar 185 mm från överkant/underkant spanjolett. Mittkolvar 185 mm över/under handtagshöjd. Härdade centrerande kilkolvar med kolvutsprång på 17 mm. Hakkolv 24 mm Spanjolett med kilkolvar, alternativt med hakkolv, utan bromsöverföring. Spanjolett med kilkolvar, alternativt med hakkolv, bromsöverföring upp/ned. 962 ned Slutbleck, handtagsfäste 806, handag, fönsterbroms för 962. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. :20 KNISLINGE Telefon: Fax: Hemsida:

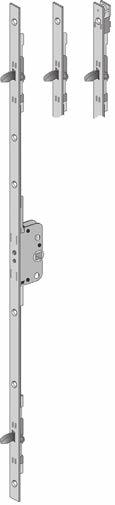

21 Assa spanjolett 96 CA och 962 CA måttbeställd För fönster och fönsterdörr. Används för inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. Spanjoletten passar i Euronot, med bearbetning för låshus. Låsbar med cylinder från en sida eller från båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. 962 CA upp Kantskena: 16 2,3 mm. Kolvstång: 9 3,5 mm. Dorn/Låsdjup: 28/40, 33/45, 40/52, 50,62 mm. Kolvplacering: Yttre sidkolvar 185 mm från överkant/underkant spanjolett. Mittkolvar 185 mm över/under handtagshöjd. Härdade centrerande kilkolvar med kolvutsprång på 17 mm. Hakkolv 24 mm. 96 CA 962 CA Spanjolett med kilkolvar, alternativt med hakkolv, utan bromsöverföring. Spanjolett med kilkolvar, alternativt med hakkolv, bromsöverföring upp/ned. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för 962. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. 962 CA ned Assa spanjolett S2111 måttbeställd För utåtgående enluftsfönster och tvåluftsfönster med post. Kantskena: 16 2 mm. Handtagshöjd: Valfri. Kolvstång: Liggande. Dorn/Låsdjup: 31/38 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. Sidkolv typ hakkolv (lilla hakkolven) eller hak- och kilkolv. S2111-F Med överföring för fönsterbroms 760. Slutbleck, handtagsfäste 806, handtag, fönsterbroms. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av kolvar. 6. Typ av slutbleck. Lilla hakkolven H6 KNISLINGE Telefon: Fax: Hemsida: :21

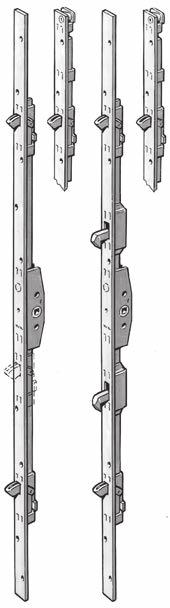

22 S11 (891) S21 (91) Artiklar S11-F (891-F) S21-F (91-F) Assa spanjolett S11 och S21 måttbeställd För inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Kolvstång: Liggande. Dorn/Låsdjup: 18/28, 25/35, 28/38, 33/43, 40/50 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. S11 S21 Sidkolvstyp kilkolv med kolvutsprång 17 mm. Kantskena på begäran 20 2 mm). S11-F har även överföring för fönster broms. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. S21-F har även överföring för fönsterbroms. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S11-F och S21-F. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av kolvar. 6. Typ av slutbleck. :22 KNISLINGE Telefon: Fax: Hemsida:

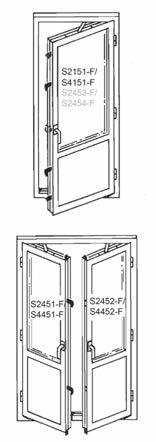

23 Assa spanjolett S1151 och S2151 måttbeställd För inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftsfönster med post. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Kolvstång: Stående. Dorn/Låsdjup: 18/28, 25/35, 28/38, 33/43, 40/50 mm. S1151 (861) S2151 (61) Artiklar S1151-F (861-F) S2151-F (61-F) Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. S1151 S2151 Sidkolvstyp kilkolv med kolvutsprång 17 mm. Kantskena på begäran 20 2 mm. S1151-F har även överföring för fönster broms. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. S2151-F har även överföring för fönsterbroms. Slutbleck, handtagsfäste 806, handtag, fönsterbroms för S1151-F och S2151-F. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av kolvar. 6. Typ av slutbleck. KNISLINGE Telefon: Fax: Hemsida: :23

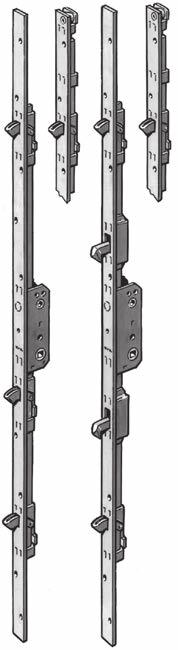

24 S31 (896) S3111 (996) S41 (96) S4111 (1196) Artiklar S31-F (896-F) S3111-F (996-F) S41-F (96-F) S4111-F (1196-F) Assa spanjolett låsbar måttbeställd Används för inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftfönster med post. Låsbar med cylinder. Kan fås med mikro. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Kolvstång: Liggande. Dorn/Låsdjup: 28/41, 31/44, 33/46, 40/53 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. Låsbar med cylinder. F = Överföring för fönsterbroms. S31 S41 Sidkolvstyp kilkolv med kolvutsprång 17 mm. S3111 har även gängade hål för cylinderskruv. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. S4111 har även gängade hål för cylinderskruv. Slutbleck, handtagsfäste 842, handtag, fönsterbroms för F-spanjoletter, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av kolvar. 6. Typ av slutbleck. :24 KNISLINGE Telefon: Fax: Hemsida:

25 Assa spanjolett låsbar måttbeställd Används för inåt- och utåtgående enkeldörr eller enluftsfönster, samt tvåluftfönster med post. Låsbar med cylinder. Kan fås med mikro. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Kolvstång: Stående. Dorn/Låsdjup: 28/41, 31/44, 33/46, 40/53 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. Låsbar med cylinder. F = Överföring för fönsterbroms. S3151 (846) S3161 (946) S4151 (46) S4161 (1146) Artiklar S3151-F (846-F) S3161-F (946-F) S4151-F (46-F) S4161-F (1146-F) S3151 S4151 Sidkolvstyp kilkolv med kolvutsprång 17 mm. S3161 har även gängade hål för cylinderskruv. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. S4161 har även gängade hål för cylinderskruv. Slutbleck, handtagsfäste 842, handtag, fönsterbroms för F-spanjoletter, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av kolvar. 6. Typ av slutbleck. KNISLINGE Telefon: Fax: Hemsida: :25

26 S1451-F (860-F) Artiklar S2451-F (60-F) Assa spanjolett S1451-F och S2451-F måttbeställd För inåt- och utåtgående tvåluftfönster med mötande bågar, samt pardörrar. För gångdörren. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 18/28, 25/35, 28/38, 33/43, 40/50 mm. Höger eller vänster. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. S1451-F S2451-F Sidkolvstyp kilkolv med kolvutsprång 17 mm. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. Slutbleck, handtagsfäste 806, handtag, fönsterbroms, kantregel eller mötesspanjolett. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 7. Höger eller vänster. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. S1452-F (860-FM) Artiklar S2452-F (60-FM) Assa spanjolett S1452-F och S2452-F måttbeställd För utåtgående och inåtgående pardörrar. För bekväm handtagsmanövrering av gångdörr. Kan fås med mikro. För mötesdörren. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 18/28, 25/35, 28/38, 33/43, 40/50 mm. Höger eller vänster. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. S1452-F S2452-F Urtag i kantskena för kilkolvar på gångdörrspanjolett. Urtag i kantskena för hakkolvar alt. kilkolvar på gångdörrsspanjolett. Slutbleck, handtagsfäste 806, handtag, fönsterbroms. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 7. Höger eller vänster. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. :26 KNISLINGE Telefon: Fax: Hemsida:

27 Assa spanjolett S3451-F och S4451-F måttbeställd För inåt- och utåtgående pardörr, samt tvåluftfönster med mötande bågar. Låsbara med cylinder från en eller båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. För gångdörren. S3451-F (849-F) Artiklar S4451-F (49-F) Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 28/41, 31/44, 33/46, 40/53 mm. Höger eller vänster. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. S3451-F S4451-F Sidkolvstyp kilkolv med kolvutsprång 17 mm. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. Slutbleck, handtagsfäste 842, handtag, fönsterbroms, kantregel eller mötesspanjolett, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 7. Höger eller vänster. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. Assa spanjolett S3452-F och S4452-F måttbeställd För utåtgående och inåtgående pardörrar. För bekväm handtagsmanövrering av både gångdörr och mötesdörr. Låsbara med cylinder. Kan fås med mikro. För mötesdörren. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 28/41, 33/46, 40/53 mm. Höger eller vänster. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. S3452-F (849-FM) Artiklar S4452-F (49-FM) S3452-F S4452-F Urtag i kantskena för kilkolvar på gångdörrspanjolett. Urtag i kantskena för hakkolvar alt. kilkolvar på gångdörrsspanjolett. Slutbleck, handtagsfäste 842, fönsterbroms, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 7. Höger eller vänster. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. KNISLINGE Telefon: Fax: Hemsida: :27

28 S3453-F (949-F) Artiklar S4461-F (1149-F) Assa spanjolett S3453-F och S4461-F måttbeställd För inåt- och utåtgående pardörr, samt tvåluftfönster med mötande bågar. Låsbar med cylinder från en eller båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. För gångdörren. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 28/41, 31/44, 33/46, 40/53 mm. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. Har gängade hål för cylinderskruv. S3453-F S4453-F Sidkolvstyp kilkolv med kolvutsprång 17 mm. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. Slutbleck, handtagsfäste 842, handtag, fönsterbroms, kantregel eller mötesspanjolett, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 4. Dornavstånd. 7. Höger eller vänster. 2. Längd. 5. Typ av kolvar. 3. Handtagshöjd. 6. Typ av slutbleck. Assa spanjolett S8151 (881) måttbeställd För inåt- och utåtgående tvåluftfönster med mötande bågar, samt pardörrar. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Sidkolvstyp: Kilkolv. Sidkolvsutsprång: 17 mm. Ändkolvstyp: Kilkolv. Ändkolvsutsprång: 14 mm. Kolvstång: Stående. Dorn/Låsdjup: 18/31, 23/36, 28/41, 40/53 mm. Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. På begäran kantskena 20 2 mm. Levereras med obockade skenändar. Bockningen görs vid montering i bågen. Slutbleck, handtagsfäste 806, handtag, kantregel. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Dornavstånd. 5. Typ av slutbleck. :28 KNISLINGE Telefon: Fax: Hemsida:

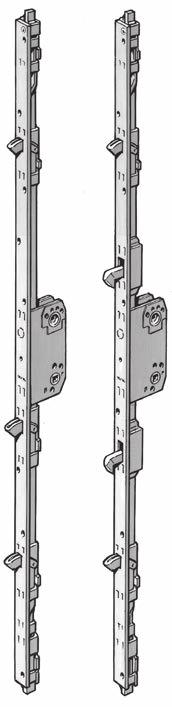

29 Assa spanjolett S3251 och S4251 måttbeställd För utåt- och inåtgående enkeldörr med ramträ dimensionerat för vanligt dörrlås. Låsbar med cylinder från en eller båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Dorn/Låsdjup: 50/72 mm. Kolvstång: Stående. S3251 (951) S4251 (51) Artiklar S3251-F (951-F) S4251-F (51-F) Höger och vänster lika. Antal sidkolvar bestäms med hänsyn till bågens höjd. S3251 S4251 Sidkolvstyp kilkolv med kolvutsprång 17 mm. Kantskena på begäran 20 2 mm. S3251-F har även överföring för fönster broms. Sidkolvstyp hakkolv, eller hakkolv och kilkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. S4251-F har även överföring för fönsterbroms. Slutbleck, handtagsfäste 842, handtag, fönsterbroms för S3251-F och S4251-F, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Antal kolvar, typ och placering. 5. Typ av slutbleck. KNISLINGE Telefon: Fax: Hemsida: :29

30 S3551-F (959-F) Artiklar S4551-F (59-F) Assa spanjolett S3551-F och S4551-F måttbeställd För utåt- och inåtgående pardörrar med ramträ dimensionerat för vanligt dörrlås. Låsbar med cylinder från en eller båda sidor. Låsning och upplåsning sker manuellt med nyckel eller spärrvred. Kantskena: 25 2 mm. Handtagshöjd: Valfri. Ändkolvstyp: Gripkolv. Kolvstång: Stående. Dorn/Låsdjup: 50/72 mm. Höger eller vänster. Antal sidkolvar bestäms med hänsyn till bågens höjd. Har överföring för fönsterbroms. S3551 S4551 Sidkolvstyp kilkolv med kolvutsprång 17 mm. Sidkolvstyp hakkolv. Hakkolvsutsprång 25 mm. Hakkolven ger ökat inbrottsskydd. Uppfyller fordringar enligt Svensk Standard, SS 3535 klass 3 gällande inbrottsskydd. Slutbleck, handtagsfäste 842, handtag, fönsterbroms, oval cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Antal kolvar, typ och placering. 5. Typ av slutbleck. 6. Höger eller vänster. :30 KNISLINGE Telefon: Fax: Hemsida:

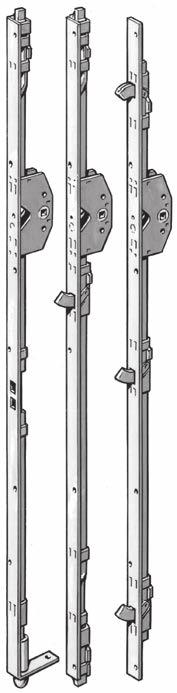

31 Assa utrymningsspanjolett S8451 och S8452 Används för pardörr. Monteras i mötesdörren. Spanjoletterna har omvänd handtagsrörelse. I stängt läge står handtaget horisontellt. I öppet läge pekar handtaget nedåt. S8451 (8750) Artiklar S8452 (8750) Längd: 2037 mm. Kantskena: 25 2 mm. Handtagshöjd: 1600 mm. Kolvstång: Stående. Dorn/Låsdjup: 40/53 mm. Höger eller vänster. Enbart ändkolvar. Urtag i kantskenan som slutbleck för gångdörrens lås typ Assa 560 och 1560 m.fl. Från underkant till första urtag 986 mm. Kan även måttbeställas. S8451 S8452 Ändkolvstyp gripkolv i båda ändar. Kolvutsprång 14 mm. Ändkolvstyp gripkolv upptill och rund konisk nedtill. Kolvutsprång 14 mm (rund kolv hängande 15 mm). Slutbleck, handtagsfäste 806, handtag, utrymningskåpa Utrymningsspanjolett S8451 Hö Förzinkad 1 st Utrymningsspanjolett S8451 Vä Förzinkad 1 st Utrymningsspanjolett S8452 Hö Förzinkad 1 st Utrymningsspanjolett S8452 Vä Förzinkad 1 st 986 mm Assa spanjolett S8551 och S8552 För utåtgående och inåtgående pardörr främst i offentliga byggnader som sjukhus och skolor etc. S8551 även för branddörr som skall stängas automatiskt. Spanjoletterna har omvänd handtagsrörelse. I stängt läge står handtaget horisontellt. I öppet läge pekar handtaget nedåt. Monteras upptill i mötesdörren. Ändkolv endast upptill. Längd: 550 mm. Kantskena: 25 2 mm. Handtagshöjd: 1 mm. Kolvstång: Stående. Dorn/Låsdjup: 40/53 mm. S8551 (8813) Artiklar S8552 (8814) 60 S8551 Ändkolv fasad och fjädrande. Handtaget återgår till horisontalläge efter stängning (gäller handtag utan spärrläge). Höger eller vänster. S8552 Ändkolv rund, konisk med kolvutsprång 15 mm. Höger och vänster lika. Slutbleck, handtagsfäste 806, Assa handtag 17. För spanjolett S8551 bör handtag utan spärrläge användas Spanjolett S8551 Hö Förzinkad 1 st Spanjolett S8551 Vä Förzinkad 1 st Spanjolett S8552 Förzinkad 1 st KNISLINGE Telefon: Fax: Hemsida: :31

32 S8451 (8750) S8454 (8751) Artiklar S8452 (8750) S8457 (8752) Assa utrymningsspanjolett måttbeställd Används för utåtgående enkel- och pardörr. Spanjoletterna har omvänd handtagsrörelse. I stängt läge står handtaget horisontellt. I öppet läge pekar handtaget nedåt. Kantskena: Handtagshöjd: Kolvstång: Dorn/Låsdjup: 25 2 mm. Valfri. Liggande 18/31, 23/36, 28/41, 33/46, 40/53 mm. S8451 S8454 S8457 För pardörr. Monteras i mötesdörren. Enbart ändkolvar typ gripkolv i båda ändar. Kolvutsprång 14 mm. Urtag i kantskenan som slutbleck för gångdörrens lås. Kan fås med utbyggd plös (svetsad). S8452 har ändkolvar typ gripkolv upptill och rund konisk nedtill. Höger eller vänster. För pardörr. Monteras i gångdörren. Ändkolvstyp gripkolv upptill och rund konisk nedtill. Ändkolvsutsprång 14 mm. Sidkolvstyp kilkolv med kolvutsprång 17 mm. Höger eller vänster. För enkeldörr. Enbart sidkolvar typ kilkolv. Kolvutsprång 17 mm. Höger och vänster lika. Slutbleck, handtagsfäste 806, handtag, utrymningskåpa Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd och dorn. 4. Spelrum mellan dörr och golv när tröskel saknas (S8451, S8452, S8454). 5. Typ av lås i gångdörren och låsets placering (för urtag i kantskenan för låsets kolvar S8451, S8452). 6. Höger eller vänster (S8451, S8452, S8454). :32 KNISLINGE Telefon: Fax: Hemsida:

33 Assa spanjolett S8659 (8840) måttbeställd För pardörrar som automatiskt spärrar mötesdörren i stängt läge vid händelse av brand. Spanjoletten har omvänd handtagsrörelse. I stängt läge står handtaget horisontellt. I öppet läge pekar handtaget nedåt. Handtaget återgår till horisontaltläge efter stängning (gäller handtag utan spärrläge). SPANJOLETTER Kantskena: Handtagshöjd: Kolvstång: Dorn/Låsdjup: 25 2 mm. Valfri. Stående. 40/53 mm. Höger och vänster lika. Kan fås med urtag i skenan för valfritt gångdörrslås eller förberedd för montering av slutbleck på kantskenan. Slutbleck, handtagsfäste 806, Assa handtag 17. Handtag utan spärrläge bör användas. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Eventuella urtag i skenan. Assa spanjolett S37 och S47 måttbeställd Fallkolvsspanjolett för fönsterdörr. Spanjoletten är utrustad med fallkolv, utsprång 12 mm, samt önskat antal kil- eller hakkolvar. Låsning sker genom att handtaget vrids uppåt, därefter görs låsningsrörelse med nyckel eller spärrvred. Hak och kilkolvar är då spärrade. Kan erhållas med överföring för infälld dörrbroms. Dörren hålls då i önskat vädringsläge genom att handtaget vrids uppåt. Handtagshöjd: Dorn/Låsdjup: Kolvstång: Valfri. 31/44, 35/48, 40/53 mm. Liggande S37 S47 Med kilkolvar. Kolvutsprång 17 mm. Kantskena: 16/20/22/25 2 Med hakkolvar. Kolvutsprång 25 mm. Kantskena: 22/25 2 mm. Slutbleck, handtag med långskylt, t.ex. Assa Vinga. Vid beställning uppge: 1. Artikelnummer. 4. Dorndjup. 2. Längd. 5. Typ av slutbleck 3. Handtagshöjd. KNISLINGE Telefon: Fax: Hemsida: :33

34 S2453-F (13-F) Artiklar S2454-F (80-F) Assa spanjolett S2453-F och S2454-F För inåt- och utåtgående enkeldörr med krav på hög säkerhet. Möjliggör godkänd låsning på båda sidor. Ej för kopplad båge. Låsbar med cylinder. Längd: 2015 mm. Kantskena: 25 2 mm. Handtagshöjd: 00 mm. Hakkolv: mm. Kilkolv: mm. Hakregel: 700 mm. Kolvstång: Stående. Höger och vänster lika. Härdad och tvångsstyrd hakregel. Automatisk förregling av hakregel. Spanjolettens samtliga kolvar spärras av hakregellåset. Kan erhållas med inbyggd mikrobrytare. Uppfyller fordringar enligt Svensk Standard SS 3079, klass 3. Har överföring för fönsterbroms. S2453-F S2454-F Spanjoletten stängs genom att handtaget trycks nedåt. Låsning med cylinder eller vred. Dorn/låsdjup: 28/38 mm. Assa låshus har dorn/låsdjup 30/49 mm. Spanjoletten stängs genom att handtaget trycks nedåt, varefter motorn driver ut hakregeln som spärrar spanjolettens kolvstång. Hakregel kan mekaniskt manövreras med nyckel. Spänning V AC/DC. m lång anslutningskabel med styrbox och slutbleck. Dorn/låsdjup: 28/38 mm. Assa låshus 8087S har dorn/låsdjup 30/49 mm. Slutbleck för spanjoletten och slutbleck för Assa låshus, fönsterbroms Spanjolett S2453 Förzinkad 1 st Spanjolett S2454 Förzinkad 1 st :34 KNISLINGE Telefon: Fax: Hemsida:

35 Assa spanjolett M5017 och S8251 måttbeställd På inåt- och utåtgående enkeldörr, typ halvdörr. När den undre dörrhalvan är stängd kan den övre dörrhalvan öppnas. När den undre dörrhalvan öppnas, genom att det undre spanjoletthandtaget vrids uppåt, kan hela dörrbladet öppnas och stängas med det övre handtaget. Låsning sker genom att handtaget vrids uppåt och därefter låses med nyckel eller spärrvred. M5017 (2152) Artiklar S8251 (882) Kantskena: M5017 S mm. Låsbar med oval eller rund cylinder. 90 alt. 360 graders nyckelvridning. Förberedd för mikrobrytare. Kantskenan bockad i underkant och med urtag för ändkolv från Assa S8251. Fallkolv, regelkolv samt 1 kilkolv. Höger och vänster (vändbar). Dorn/låsdjup: 50/74 mm. Sidkolvar typ kilkolv. Ändkolvstyp kilkolv upptill, styrs genom urtag i kantskena som är bockad. Höger och vänster lika. Dorn/låsdjup: 40/53 mm. M5017 Slutbleck, handtagsfäste 806, handtag, handtag och spärrvred för vanligt dörrlås (ej med returfjäder). Oval eller rund cylinder. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Typ av slutbleck eller 360 graders nyckelvridning (M5017). 6. Höger eller vänster (M5017). S8251 KNISLINGE Telefon: Fax: Hemsida: :35

36 Assa Modul 2025 MPL (M5000) Flerpunktslås för ytterdörr. Flerpunktslås med 360 graders nyckelvridning och centrumlås 8765 med rak regelkolv och tryckesfall. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 1700 mm mm med rundklippta ändar. 795 mm. 50/74 mm. Höger eller vänster. Centrumlås med tryckesfall, rak regelkolv och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Roddare med fyrkantssprint 8 mm. Kan måttbeställas. Levereras med borrskydd. För att låsa: lyft trycket för att låsa ut hakkolvar, vrid runt nyckeln 360 grader för att låsa ut regelkolv och förregla låshuset. För att låsa upp: vrid nyckeln 360 grader för att dra in regelkolv och häva förreglingen; och öppna dörren genom att trycka ned trycket, vilket drar in fall och hakkolvar. För centrumlås, använd t.ex. Assa slutbleck 1887 eller För hakkolv, använd t.ex. Assa slutbleck C888, 47 alt För kilkolvar, använd Assa slutbleck 62-R alt. 622-R. Assa trycke med returfjäder MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st :36 KNISLINGE Telefon: Fax: Hemsida:

37 Assa Modul 2000 MPL (M5200) Flerpunktslås för ytterdörr. Flerpunktslås med 360 graders nyckelvridning och funktion för Hemmabekvämt och bortasäkert. Centrumlås med rak regelkolv och tryckesfall. SPANJOLETTER Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 1700 mm mm med rundklippta ändar. 795 mm. 50/74 mm. Höger eller vänster. Centrumlås med tryckesfall, rak regelkolv och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Roddare med fyrkantsprint 8 mm. Kan måttbeställas. Levereras med borrskydd. För att låsa: lyft trycket för att låsa ut hakkolvar, vrid runt nyckeln 360 grader för att låsa ut regelkolv och förregla låshuset. För att låsa upp: vrid nyckeln eller vred 360 grader för att dra in regelkolv och häva förreglingen; och öppna dörren genom att trycka ned trycket, vilket drar in fall och hakkolvar. Assa Modul 2000 MPL har funktionen Bortasäkert/hemmabekvämt vilket innebär att när man inte är hemma spärras insidans vred så att dörren endast kan låsas upp med nyckel. När man är hemma kan vredet användas för att låsa. Bortasäkert: Tryck ner knappen på kantskenan för att spärra vredet. Lyft upp trycket och förregla låshuset med nyckeln. Vid upplåsning med nyckel kopplas automatiskt vredfunktionen in = hemmabekvämt. Hemmabekvämt: Lyft upp trycket och lås eller lås upp med vredet. För centrumlås, använd t.ex. Assa slutbleck 1887 eller För hakkolv, använd t.ex. Assa slutbleck C888, 47 alt Assa trycke med returfjäder MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st KNISLINGE Telefon: Fax: Hemsida: :37

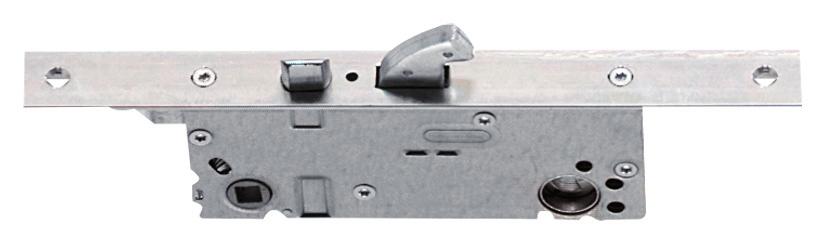

38 Assa Connect 3 MPL (M5300) Flerpunktslås med hakregel, 90 graders nyckelvridning och kilkolvar. För utåtgående och inåtgående ytterdörr, fönsterdörr och smalprofil, där krav på godkänd låsenhet inte föreligger. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm mm med rundklippta ändar. 444 och 795 mm. 35/49, 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Tryckesfall, hakregel samt 2 extra kilkolvar för ökad tätning. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Tillval: Extralås, inbyggd mikrobrytare. För att låsa: lyft trycket för att låsa ut hakregeln och kilkolvar na, vrid runt nyckeln 90 grader för att förregla låshuset. För att låsa upp: vrid nyckeln 90 grader för att häva block eringen; och öppna dörren genom att trycka ned trycket, vilket drar in fall, regel och kolvar. Använd Assa säkerhetsslutbleck 1487 eller 1489 för central låsenhet och t.ex. Assa slutbleck 62-R eller 622-R för kilkolv. Assa handtag med returfjäder, vred av standardtyp, oval eller rund cylinder av standardtyp MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st MPL mm Hö Förzinkad 1 st MPL mm Vä Förzinkad 1 st :38 KNISLINGE Telefon: Fax: Hemsida:

39 Assa Connect 3 MPL (M5300) måttbeställd Flerpunktslås med hakregel, 90 graders nyckelvridning och kilkolvar. För utåtgående och inåtgående ytterdörr, fönsterdörr och smalprofil, där krav på godkänd låsenhet inte föreligger. SPANJOLETTER Kantskena: Handtagshöjd: Dorn/Låsdjup: 25 2 mm. Valfri. 35/49, 40/54, 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Tryckesfall, hakregel samt 2 extra kilkolvar för ökad tätning. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. För att låsa: lyft trycket för att låsa ut hakregeln och kolvar na, vrid runt nyckeln 90 grader för att förregla låshuset. För att låsa upp: vrid nyckeln 90 grader för att häva block eringen; och öppna dörren genom att trycka ned trycket, vilket drar in fall, regel och kolvar. Använd Assa säkerhetsslutbleck 1487 eller 1489 för central låsenhet och t.ex. Assa slutbleck 62-R eller 622-R för kilkolv. Assa handtag med returfjäder, vred av standardtyp, oval eller rund cylinder av standardtyp. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Typ av slutbleck. 5. Antal kilkolvar. 6. Med eller utan extralås. 7. Med eller utan inbyggd mikrobrytare. 8. Höger eller vänster. KNISLINGE Telefon: Fax: Hemsida: :39

40 Assa Connect 4 MPL (M5400) Flerpunktslås med hakregel, 360 graders nyckelvridning och hakkolvar. För entrédörr, säkerhetsdörr, fönsterdörr och smalprofil inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm. 25 2,5 mm med rundklippta ändar. 444 och 795 mm. 35/49, 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29. Ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. Tillval: Extralås, inbyggd mikrobrytare, 22 mm kantskena. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln 360 grader för att häva förreglingen; och öppna dörren genom att trycka ned trycket, vilket drar in fall, regel och hakkolvar. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Rund dubbelcylinder rekommenderas MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st :40 KNISLINGE Telefon: Fax: Hemsida:

41 Assa Connect 4 MPL (M5400) måttbeställd Flerpunktslås med hakregel, 360 graders nyckelvridning och hakkolvar. För entrédörr, säkerhetsdörr, fönsterdörr och smalprofil inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. SPANJOLETTER Kantskena: Handtagshöjd: Dorn/Låsdjup: 25 2,5 eller 22 2,5 mm. Valfri. 35/49, 40/54, 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29. Ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln 360 grader för att häva förreglingen; och öppna dörren genom att trycka ned trycket, vilket drar in fall, regel och hakkolvar. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Rund dubbelcylinder rekommenderas. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Typ av slutbleck. 5. Kantskenans bredd. 6. Med eller utan extralås. 7. Med eller utan inbyggd mikrobrytare. 8. Höger eller vänster. KNISLINGE Telefon: Fax: Hemsida: :41

42 Assa Connect 2002 MPL ( M5500) Flerpunktslås med hakregel, 360 graders låsning och hakkolvar. Funktion för Bortasäkert/Hemmabekvämt för säker och bekväm låsning. För entrédörr och säkerhetsdörr inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm. 25 2,5 mm med rundklippta ändar. 444 och 795 mm. 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29 och ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. Tillval: Extralås, inbyggd mikrobrytare, 22 mm kantskena. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln eller vred 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln eller vred 360 grader för att häva förreglingen och öppna dörren genom att trycka ned trycket som drar in fall, regel och hakkolvar. Assa Connect 2002 MPL har funktionen Bortasäkert/hemmabekvämt vilket innebär att när man inte är hemma spärras insidans vred så att dörren endast kan låsas upp med nyckel. När man är hemma kan vredet användas för att låsa. Bortasäkert: Tryck ner knappen på kantskenan för att spärra vredet. Lyft upp trycket och förregla låshuset med nyckeln. Vid upplåsning med nyckel kopplas automatiskt vredfunktionen in = hemmabekvämt. Hemmabekvämt: Lyft upp trycket och lås eller lås upp med vredet. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Vredskylt. Rund dubbelcylinder rekommenderas MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st MPL mm Hö Rostfritt stål 1 st MPL mm Vä Rostfritt stål 1 st :42 KNISLINGE Telefon: Fax: Hemsida:

43 Assa Connect 2002 MPL (M5500) måttbeställd Flerpunktslås med hakregel, 360 graders låsning och hakkolvar. Funktion för Bortasäkert/Hemmabekvämt för säker och bekväm låsning. För entrédörr och säkerhetsdörr inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. SPANJOLETTER Kantskena: Handtagshöjd: Dorn/Låsdjup: 25 2,5 eller 22 2,5 mm. Valfri. 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29 och ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln eller vred 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln eller vred 360 grader för att häva förreglingen och öppna dörren genom att trycka ned trycket som drar in fall, regel och hakkolvar. Assa Connect 2002 MPL har funktionen Bortasäkert/hemmabekvämt vilket innebär att när man inte är hemma spärras insidans vred så att dörren endast kan låsas upp med nyckel. När man är hemma kan vredet användas för att låsa. Bortasäkert: Tryck ner knappen på kantskenan för att spärra vredet. Lyft upp trycket och förregla låshuset med nyckeln. Vid upplåsning med nyckel kopplas automatiskt vredfunktionen in = hemmabekvämt. Hemmabekvämt: Lyft upp trycket och lås eller lås upp med vredet. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Vredskylt. Rund dubbelcylinder rekommenderas. Vid beställning uppge: 1. Artikelnummer. 2. Längd. 3. Handtagshöjd. 4. Typ av slutbleck. 5. Kantskenans bredd. 6. Med eller utan extralås. 7. Med eller utan inbyggd mikrobrytare. 8. Höger eller vänster. KNISLINGE Telefon: Fax: Hemsida: :43

44 Assa Connect 4 S MPL Flerpunktslås med hakregel, 360 graders nyckelvridning och hakkolvar. För entrédörr, säkerhetsdörr, fönsterdörr och smalprofil inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. Säkerhetsmodellen, S, har förstärkt hakregel och hakkolvar för ytterligare motståndskraft vid inbrottsförsök. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm mm med rundklippta ändar. 444 och 795 mm. 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29. Ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. Tillval: Extralås, inbyggd mikrobrytare, 22 mm kantskena. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln 360 grader för att häva förreglingen; och öppna dörren genom att trycka ned trycket, vilket drar in fall, regel och hakkolvar. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Rund dubbelcylinder rekommenderas. Kan även måttbeställas, uppge då: längd, handtagshöjd, kantskenans bredd, med eller utan extralås, med eller utan mikrobrytare, höger eller vänster MPL 4 S mm Hö Rostfritt stål 1 st MPL 4 S mm Vä Rostfritt stål 1 st MPL 4 S mm Hö Rostfritt stål 1 st MPL 4 S mm Vä Rostfritt stål 1 st :44 KNISLINGE Telefon: Fax: Hemsida:

45 Assa Connect 2002 S MPL Flerpunktslås med hakregel, 360 graders låsning och hakkolvar. Funktion för Bortasäkert/Hemmabekvämt för säker och bekväm låsning. För entrédörr och säkerhetsdörr inom bostadssektorn i villor, lägenheter, servicehus etc, där krav på godkänd låsenhet föreligger. Avsedd för slagdörrar. Säkerhetsmodellen, S, har förstärkt hakregel och hakkolvar för ytterligare motståndskraft vid inbrottsförsök. SPANJOLETTER Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm mm med rundklippta ändar. 444 och 795 mm. 50/64 mm. Höger och vänster (vändbar tryckesfall för alternativ dörrhängning). Uppfyller krav enligt Svensk Standard SS 3522, utg. 4, klass 3 TR29 och ingår i av försäkringsbolag godkänd låsenhet, i utförande med cylinder på insida och på utsida. Centrumlås med tryckesfall, hakregel och 2 extra hakkolvar. Hakkolvarna ger kopplande förband mellan dörr och karm för ökad säkerhet. Härdade och tvångsstyrda hakreglar. Patentsökt kapslad förregling. Tryckesfall i härdat stål för brandklassade dörrar. Levereras med borrskydd. Tillval: Extralås, inbyggd mikrobrytare, 22 mm kantskena. För att låsa: lyft trycket för att låsa ut hakregeln och hakkolvar, vrid runt nyckeln eller vred 360 grader för att förregla låshuset. För att låsa upp: vrid nyckeln eller vred 360 grader för att häva förreglingen och öppna dörren genom att trycka ned trycket som drar in fall, regel och hakkolvar. Assa Connect 2002 S MPL har funktionen Bortasäkert/hemmabekvämt vilket innebär att när man inte är hemma spärras insidans vred så att dörren endast kan låsas upp med nyckel. När man är hemma kan vredet användas för att låsa. Bortasäkert: Tryck ner knappen på kantskenan för att spärra vredet. Lyft upp trycket och förregla låshuset med nyckeln. Vid upplåsning med nyckel kopplas automatiskt vredfunktionen in = hemmabekvämt. Hemmabekvämt: Lyft upp trycket och lås eller lås upp med vredet. Använd Assa säkerhetsslutbleck 1487, 1487 HD eller 1489 för central låsenhet och t.ex. Assa säkerhetsslutbleck 1488 HD för hakkolvar. Assa handtag med returfjäder. Vredskylt. Rund dubbelcylinder rekommenderas. Kan även måttbeställas MPL 2002 S mm Hö Rostfritt stål 1 st MPL 2002 S mm Vä Rostfritt stål 1 st MPL 2002 S mm Hö Rostfritt stål 1 st MPL 2002 S mm Vä Rostfritt stål 1 st KNISLINGE Telefon: Fax: Hemsida: :45

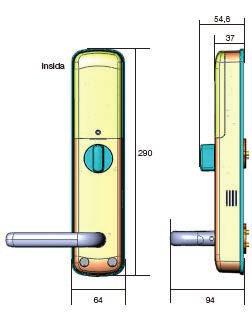

46 Yale Doorman MPL Yale Doorman MPL är ett smart sätt att förenkla livet vid in- och utgång och att öka säkerheten. Används till ytterdörrar i villa eller lägenhet. Låset är ett flerpunktslås, ett lås med två extra låspunkter utöver centrumenheten, och i detta lås kombineras Yale Doormans funktioner med flerpunktslåsets utökade säkerhet. Öppna enkelt med elektroniska nycklar: Nyckeltag, kod eller (tillval:) fjärrkontroll. Automatisk låsning kan aktiveras. Talande instruktioner. Inbyggt larm för inbrottsförsök genom låset. Längd: Kantskena: Handtagshöjd: Dorn/Låsdjup: 00 och 1700 mm mm med rundklippta ändar. 444 och 795 mm. 50/75 mm. Höger och vänster utförande. Brandtestad EI30. Speciellt utvecklad för skandinaviska väderförhållanden. Tål kyla, värme, snö och regn samt smuts och sand. IP-klassat till IP55. UV-skyddad yta som tål sol och fukt under längre perioder. Drivs med 4 st AA-batterier. Om batterierna tar slut kan man alltid komma in genom att hålla ett 9V batteri mot en kontakt på utsidan och sedan låsa upp. Observera att behörets bakstycke riskerar att komma nära karmen vid montering på vissa typer av dörrar. För framförallt dubbelfalsade dörrar samt pardörrar bör passningen kontrolleras innan installation. Nycketag baserad på RFID. Kod 6 siffror. Fjärrkontroll via radiosändare. Sensorer i låset säkerställer optimal funktion och information till användaren. Hakregel kopplar samman lås och karm för högsta styrka. Centrumlåsets hakregel kombineras med yttre kolvar för flerpunktslåsning. Möjligt att låsa med bortasäkringsfunktion från utsidan, som förhindrar att man kan öppna inifrån. Kan även beställas utan bortasäkringsfunktion. Kan öppnas strömlöst från insidan. Doorman behörslåda som innehåller komplett beslagning för ut- och insida på dörren samt 3 nyckeltags MPL Doorman 00 mm Hö Rostfritt stål 1 st 8027 MPL Doorman 00 mm Vä Rostfritt stål 1 st MPL Doorman 1700 mm Hö Rostfritt stål 1 st MPL Doorman 1700 mm vä Rostfritt stål 1 st Behörslåda MPL Doorman 1 sts :46 KNISLINGE Telefon: Fax: Hemsida:

47 Yale Doorman Fjärrkontroll för låsa upp Yale doorman t.ex. lås upp inifrån om man inte kan gå till dörren för att öppna. Mottagaren för fjärrkontrollen monteras under batteriluckan på behörets insida. Extra nyckeltag för upplåsning av Doorman. SPANJOLETTER Fjärrkontroll Doorman 1 st Mottagare för fjärrkontroll Doorman 1 st Nyckeltag standard 1 st Mått Yale Doorman (mm) 23,2 54,6 37 Utsida Insida KNISLINGE Telefon: Fax: Hemsida: :47

48 Svampskolvsspanjolett För vridfönster. Excentrisk svampkolv med justerbarhet i sidled. 2 kolvar. Längd: Svampkolv längd: Dorn/Låsdjup: mm. 8 mm, Ø 7 mm. 28/37 mm. Styrbleck 23180, 8 mm. Slutbleck Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st 1619 Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Svampkolvsspanjolett mm Elförzinkad 1 st Styrbleck Vit plast 1 st Slutbleck Rostfritt stål 1 st Rundkolvsspanjolett GVM Spanjolett för runt eller halvrunt fönster. Böjbar och kan kapas. Rundkolvar justerbara i sidled. För handtag med 7 mm fyrkantsprint. Kantskena: Längd: Dorn/Låsdjup: Slaglängd: 16 mm mm, 2 rundkolvar mm med 3 rundkolvar. 15,5/28 mm. 19 mm. Handtagshöjd mitt. Kolvplacering från mitt: mm mm mm mm Slutbleck S Rundkolvsspanjolett 450 mm Gulkromad 1 st Rundkolvsspanjolett 650 mm Gulkromad 1 st Rundkolvsspanjolett 950 mm Gulkromad 1 st Rundkolvsspanjolett 1350 mm Gulkromad 1 st Slutbleck S18 Gulkromad 1 st :48 KNISLINGE Telefon: Fax: Hemsida:

49 Kulturbeslag spanjolett 5612 För inåtgående fönster och fönsterdörrar med mötesbåge. Stång Ø 9 mm. Stänger och lager av förnicklat stål. Handtag av förnicklad mässing. Levereras som standard komplett med 65 mm karmkrokar och 12 mm hake. Inre täcklist kräver högre hake, (artikelnummer 5694 och 5695) och längre karmkrok (5690). Förebild: Låsbolaget N:o 13. Tidsperiod: Vid beställning uppge: 1. Längd eller fönsterbågens totalhöjd. 2. Handtagshöjd om handtaget inte skall vara symmetriskt placerat. SPANJOLETTER Kulturbeslag spanjolett 5617 För utåtgående fönster och fönsterdörrar med mötesbåge. Stång Ø 9 mm. Stänger och lager av förnicklat stål. Handtag av förnicklad mässing. Levereras som standard komplett med karmdubb och 22 mm hake. Alternativa hakar 5694 och Förebild: Låsbolaget N:o 13. Tidsperiod: Vid beställning uppge: 1. Längd eller karmens mått. 2. Handtagshöjd. Kulturbeslag spanjolett 5646 För inåtgående fönster och fönsterdörrar med mötesbåge och med enkelbåge. Stång Ø 9 mm. Stänger och lager av förnicklat stål. Handtag av förnicklad mässing. Levereras som standard komplett med 65 mm karmkrokar och 15 mm hake. Inre täcklist på mötesbågar kräver högre hake (5694 eller 5695) och längre karmkrok (5690). På överfalsad enkelbåge krävs högre hake. Vid mm överfalstjocklek rekommenderas 25 mm hake. Förebild: Forsbergs Metallfabrik, Mariefred. Tidsperiod: Vid beställning uppge: 1. Längd eller fönsterbågens totalhöjd. 2. Handtagshöjd om handtaget inte skall vara symmetriskt placerat. KNISLINGE Telefon: Fax: Hemsida: :49

50 Assa fönsterbroms 150 och 150-S För fönster och fönsterdörr tillsammans med Assa spanjolett som har överföring (betecknat med F efter artikelnummer). Fönsterbroms med fast karmfäste. Manövreras med spanjolettens handtag. Med handtaget i stängt läge hålls bågen med friktion i önskat ventilationsläge. För att skona båge och gångjärn slirar fönsterbromsen vid överbelastning. Med handtaget i öppet läge har bågen frigång. Fasthållningsfriktionen ökar vid större öppningsvinkel. 150-S Typgodkänd som barnskyddande spärranordning enligt Boverkets Byggregler, BBR. Gäller då nyckeln är urtagen ur manövervred Med spärrkolv som begränsar öppnandet till tillåtet vädringsläge för barnsäkerhet (max 0 mm öppningsspringa). För att öppna förbi spärrläget, måste den löstagbara nyckeln sättas på plats och vridas. 150-S 150 Manövervred 4570 (150-S). Vid beställning uppge: 1. Bågbredd i karmfals. 2. Inåt-/utåtgående (150-S). 3. Höger eller vänster. Bågbredd mm. Storlek Låsaxelns längd vid max bågbredd Bromslådans längd Armlängd med fast karmfäste Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 1 Vä Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 2 Hö Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 2 Vä Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 3 Hö Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 3 Vä Zamakmetall/Plast 1/25 st Fönsterbroms 150-S - 4 Vä Zamakmetall/Plast 1/25 st :50 KNISLINGE Telefon: Fax: Hemsida:

51 Assa fönsterbroms 160 och 160-S För fönster och fönsterdörr tillsammans med Assa spanjolett som har överföring (betecknat med F efter artikelnummer). Fönsterbroms med avkopplingsbart karmfäste. Manövreras med spanjolettens handtag. Med handtaget i stängt läge hålls bågen med friktion i önskat ventilationsläge. För att skona båge och gångjärn slirar fönsterbromsen vid överbelastning. Med handtaget i öppet läge har bågen frigång. Fasthållningsfriktionen ökar vid större öppningsvinkel. SPANJOLETTER 160-S Typgodkänd som barnskyddande spärranordning enligt Boverkets Byggregler, BBR. Gäller då nyckeln är urtagen ur manövervred Med spärrkolv som begränsar öppnandet till tillåtet vädringsläge för barnsäkerhet (max 0 mm öppningsspringa). För att öppna förbi spärrläget, måste den löstagbara nyckeln sättas på plats och vridas. Manövervred 4570 (160-S). Karmfäste 5550-T. Karmfäste Vid beställning ange: 1. Bågbredd i karmfals eller storlek. 2. Inåt-/utåtgående (160-S). 3. Höger eller vänster. Bågbredd mm. Storlek Låsaxelns längd vid max bågbredd Bromslådans längd Armlängd * *) På bågbredd under 400 mm fungerar ej avkopplingsbarheten på karmfäste till 160 och 160-S. 160-S Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms Hö Zamakmetall/Plast 1/25 st Fönsterbroms Vä Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 2 Hö Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 2 Vä Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 3 Hö Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 3 Vä Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 4 Hö Zamakmetall/Plast 1/25 st Fönsterbroms 160-S - 4 Vä Zamakmetall/Plast 1/25 st 160 med avkopplingsbart karmfäste KNISLINGE Telefon: Fax: Hemsida: :51

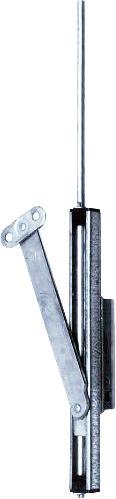

52 Assa fönsterbroms 740, 750 och 760 för Euronot För uppställning av fönster. 740 Håller bågen med konstant friktion i önskat vädringsläge. Friktionen är ställbar och justeras efter montering. Avkopplingsbart karmfäste ingår (4959). Fönsterbroms 750 och 760 används för uppställning av fönster tillsammans med Assa spanjolett som har överföring. Manövreras med spanjoletthandtag. Med handtaget i stängt läge hålls bågen med friktion i önskat ventilationsläge. 750 Har fast karmfäste. 760 Har avkopplingsbart karmfäste (5580). Rekommenderad skruv TFX 3,0 mm till fönsterbroms. TFX 3,5 till karmfäste. Karmfäste 5580 till A Bromslåda B Ändlager C Låsaxel D Arm E Bromslöpare F Karmfäste B A E D F 740, 760 C Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st Fönsterbroms Zamakmetall/Plast 1 st :52 KNISLINGE Telefon: Fax: Hemsida:

53 Assa fönsterbroms 740, 750 och 760 för Euronot SPANJOLETTER Montering av Assa 740 (mm) Bågbredd Storlek Öppn. vinkel A B C Bromslådans längd Monteringsanvisning inåtgående fönster Montering av Assa 750 och 760 (mm) Bågbredd Storlek Öppn. vinkel A B C Bromslådans längd Armlängd Armlängd Axellängd Monteringsanvisning utåtgående fönster till Assa fönsterbroms T 5580 Manövervred till 150-S och 160-S. För konstant frikoppling av spärrfunktionen på 150-S och 160-S används bricka 4575 som ingår i manöveranordning Observera dock att om spärrvredet frikopplas, är det inte godkänt som barnskyddande. Avkopplingsbart karmfäste till fönsterbroms 160 och 160-S. Avkopplingsbart karmfäste till fönsterbroms 160 och 160-S T 2 På bågbredd under 400 mm fungerar ej avkopplingsenheten på karmfäste till 160 och 160-S. 13, Manövervred Zamak/Förkromad 1/ st Manövervred Zamak/Förkromad 1/ st Manövervred Zamak/Förkromad 1/ st Karmfäste 5550-T Zink 1/0 st Karmfäste 5580 Acetalplast svart 1/0 st 5580 KNISLINGE Telefon: Fax: Hemsida: :53

54 Assa spanjolett 550 Invändigt på skåpdörr och lucka av trä eller stål. Trepunktsstängning med ett enda handgrepp. Höger och vänster bestäms av två stoppstift som fixeras diagonalt med kåpans skruvar. Slaglängd 15 mm för varje låsstång och 16 mm för sidkolven. Handtagshöjd: mitten. Låsstänger 4 8 mm med fasade ändar. Stångbygel 4068 ingår. Längder: 00, 1500, 2000 och 2500 mm. Måtten avser spanjolettens totala längd i öppet läge. Kan även måttbeställas. Slutbleck, innerhandtag Assa 55 eller annat alternativ, tryckcylinder Assa 2940, ytterhandtag Assa 423, cylinderring Assa 4081, stångbygel Assa 4389 (stål), säkerhetshandtag. Rekommenderad skruv TKX 4,0 mm för låshus. TKFX 3,0 mm för stångbygel Låshus 550 Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st :54 KNISLINGE Telefon: Fax: Hemsida:

55 till Assa spanjolett , Innerhandtag Slutbleck , , ,5 13,5 Stångstyrning 4068 Stångbygel 4389 Slutbleck ,5 50 1, Slutbleck Slutbleck Innerhandtag 55 Zamak/Förkromad st Slutbleck 3230 Förzinkad 0 st Stångstyrning 4068 Acetalplast svart 50 st Slutbleck 4082 Förzinkad 0 st Slutbleck 4083 Förzinkad 0 st Stångbygel 4389 Förzinkad 50 st Slutbleck 4652 Förzinkad 0 st KNISLINGE Telefon: Fax: Hemsida: :55

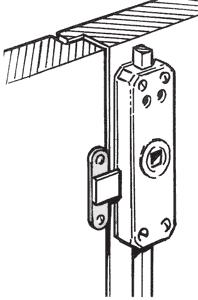

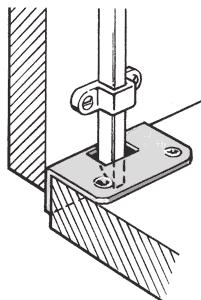

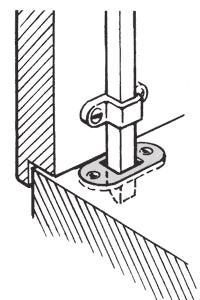

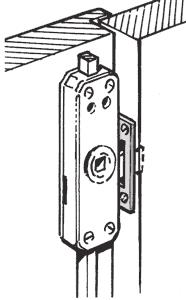

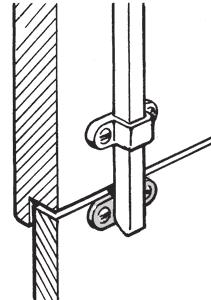

56 Assa spanjolett 590 Används invändigt på skåpdörr och lucka av trä eller stål. Trepunktsstängning med ett enda handgrepp. Passar såväl höger som vänster genom vändning av stopplänk och sidkolv. Slaglängd 16 mm för varje låsstång och sidkolven. Handtagshöjd mitten. Låsstänger 8 9 mm med fasade ändar. Stångbygel 3952 ingår. Längder: 00, 1500, 2000 och 2500 mm. Måtten avser spanjolettens totala längd i öppet läge. Kan även måttbeställas. Slutbleck, innerhandtag Assa 994, tryckcylinder Assa 2940, ytterhandtag, cylinderring Assa 4081, roddarkoppling Assa 4973 (krävs för montering av innerhandtag), fjädrande ändkolv Assa Rekommenderad skruv TKX 4,0 mm för låshus. TKFX 3,0 mm för stångbygel. Slutbleck 72 Slutbleck 73 Slutbleck 680 Slutbleck 4652 Slutbleck 3938 Slutbleck Låshus 590 Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st Spanjolett mm Förzinkad st :56 KNISLINGE Telefon: Fax: Hemsida:

57 till Assa spanjolett 590 Slutbleck 680 Slutbleck 73 Slutbleck , Slutbleck 72 Slutbleck Slutbleck ,5 11 Stångbygel 681-P Roddarkoppling 4973 Innerhandtag Slutbleck 680 Förzinkad 50 st Stångbygel 681-P Förzinkad 50 st Innerhandtag 994 med tillbehör Zamak/Förkromad 1 st Slutbleck 72 Förzinkad 50 st Slutbleck 73 Förzinkad 50 st Slutbleck 2133 Förzinkad 50 st Slutbleck 3938 Förzinkad 50 st Slutbleck 4652 Förzinkad 0 st Roddarkoppling 4973 Zamak 50 st Assa tryckcylinder 2940 För låsning av spanjolett 550 och 590, samt regel 560/13 och 575. Låsning sker när spanjoletten är i stängt läge och cylindern trycks in. Cylindertappen spärrar då spanjolettens låsstänger. När nyckeln vrids fjädrar cylindern automatiskt ut och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Låscylinder med spärrskivor. Finns med låsning 1-3. Ytterligare låsningsnummer kan beställas. 2 nycklar ingår. Rekommenderad skruv vid montering på regel: 4 st MFS M Tryckcylinder 2940 Nickel 1/ st 33 Ø6,7 Ø22 28,5 KNISLINGE Telefon: Fax: Hemsida: :57

58 Assa säkerhetsslutbleck 1487 HD Slutbleck framtaget för centrumenhet till Assa Connect MPL. För ytterligare förbättrad säkerhet rekommenderas användning av tillhörande karmkåpor. Artikel A B C D ,5 20,5 12, ,5 23,5 15, , ,5 28,5 20, Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st Assa säkerhetsslutbleck 1488 HD Slutbleck framtaget för hakkolv till Assa Connect MPL. För ytterligare förbättrad säkerhet rekommenderas användning av tillhörande karmkåpor. Artikel A B C ,5 20, ,5 23, , ,5 28, Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st Säkerhetsslutbleck HD Förzinkad 1 st :58 KNISLINGE Telefon: Fax: Hemsida:

59 Assa slutbleck för sidkolvstyp kilkolv Slutbleck till spanjoletter med sidkolvstyp stor kilkolv. Rekommenderad skruv TFX 3,0 mm. SPANJOLETTER 62-K 62-R 66-R R Slutbleck 62 Förzinkad 50 st Slutbleck 62-K Förzinkad 50 st Slutbleck 62-R Förzinkad 50 st Slutbleck 66-R Förzinkad 50 st Slutbleck 622-R Förzinkad 50 st Slutbleck 644 Förzinkad 50 st KNISLINGE Telefon: Fax: Hemsida: :59

60 Assa slutbleck för sidkolvstyp kilkolv Slutbleck till spanjoletter med sidkolvstyp stor kilkolv förutom slutbleck 717 som är för liten kilkolv och går in i profilspår enligt Euronorm. Rekommenderad skruv TFX 3,0 mm. TFX 3,5 mm till slutbleck B Slutbleck 654 Förzinkad 50 st Slutbleck 717 Förzinkad 50 st Slutbleck mm Förzinkad 50 st Slutbleck mm Förzinkad 50 st Slutbleck mm Förzinkad 50 st Slutbleck 5145 Förzinkad 50 st Slutbleck 5145 Zinkgjutna 50 st Slutbleck B-954 Förzinkad 50 st :60 KNISLINGE Telefon: Fax: Hemsida:

61 Assa slutbleck för kilkolv med ventilationsläge Anpassade för kilkolv med kolvutsprång 12 och 15 mm. Bör fällas in är för liten kilkolv och går in i profilspår enligt Euronorm. Rekommenderad skruv: TFX 3,5 mm till 5148 och TFX 4,0 mm till slutbleck SPANJOLETTER Slutbleck 1157 Förzinkad st Slutbleck 5148 Förzinkad st Assa slutbleck för sidkolvstyp hakkolv Rekommenderad skruv: TFX 4,0 mm BA , Slutbleck 4700 Förzinkad 50 st Slutbleck BA542 Förzinkad st KNISLINGE Telefon: Fax: Hemsida: :61

62 Assa slutbleck för sidkolvstyp hakkolv Rekommenderad skruv: TFX 3,5 mm Slutbleck 47 Förzinkad 50 st Slutbleck 4950 Förzinkad st Assa slutbleck för sidkolvstyp hakkolv Rekommenderad skruv: TFX 4,5 mm. C-887 C Slutbleck C Förzinkad 50 st Slutbleck C Förzinkad 50 st Slutbleck C Förzinkad 50 st :62 KNISLINGE Telefon: Fax: Hemsida:

63 Assa slutbleck för sidkolvstyp hakkolv Slutbleck 2700 är förberedd för låskolvskontakt och slutbleck 2701 är med monterad låskolvskontakt. Rekommenderad skruv: TFX 4,0 mm. SPANJOLETTER Slutbleck 2700 Förzinkad 50 st Slutbleck 2701 Förzinkad 50 st Assa slutbleck för ändkolvstyp rund, konisk Rekommenderad skruv för slutbleck 1763: TFX 4,0 mm Slutbleck 1763 Förzinkad 50 st KNISLINGE Telefon: Fax: Hemsida: :63

64 Assa slutbleck för ändkolvstyp grip- eller kilkolv Rekommenderad skruv: TFX 3,0 mm. 63-R R 168-R Slutbleck 63-R Förzinkad 50 st Slutbleck 69 Förzinkad 50 st Slutbleck 69-R Förzinkad 50 st Slutbleck 168-R Förzinkad 50 st Slutbleck 4698 Zamak 50 st Assa kopplingsbricka 4058 till låsbar spanjolett. För fönsterdörr med kopplad båge. Finns i sprintlängder 15, 35 och 55 mm. Överför den utvändiga cylinderns låsfunktion till spanjoletten. Fungerar också som mothållsbricka för skruvarna till den utvändiga cylindern Kopplingsbricka mm Förzinkad st Kopplingsbricka mm Förzinkad st Kopplingsbricka mm Förzinkad st :64 KNISLINGE Telefon: Fax: Hemsida:

65 Assa fästbricka 4059 till låsbar spanjolett. För fönsterdörr med kopplad båge. Mothåll för insidans cylinder. Monteras infälld i inre båghalvan. SPANJOLETTER Fästbricka 4059 Förzinkad st Assa mutterbricka 4412 till låsbar spanjolett. För fönsterdörr med kopplad båge. Skruvmottagare och mothåll för spärrvredet Mutterbricka 4412 Zamak st Assa spärrvred 4428 Spärrvred för insida fönsterdörr. till låsbar spanjolett. För fönsterdörr. Sprintlängder 43 och 52 mm Spärrvred mm Zamak/Blankförkromad 0 st Spärrvred mm Zamak/Blankförkromad 0 st Spärrvred mm Mattkrom 0 st Spärrvred mm Mattkrom 0 st Spärrvred mm Förmässingad 0 st Spärrvred mm Vit 0 st KNISLINGE Telefon: Fax: Hemsida: :65

66 Assa täckbricka 4087 Täckbricka för utsida fönsterdörr. till låsbar spanjolett. För fönsterdörr. Skruvmottagare längd 23 mm Täckbricka mm Zamak/Blankförkromad 50 st Täckbricka mm Mattkrom 50 st Täckbricka mm Förmässingad 50 st Täckbricka mm Vit 50 st Assa skyddsbricka 4408 Skyddsbricka som används som borrskydd för ökat inbrottsskydd. till låsbar spanjolett. För fönsterdörr Skyddsbricka 4408 Förzinkad st Assa kopplingsbeslag 4412 Kopplingsbeslag för skarvning av kapade spanjoletter. För spanjoletter med stående kolvstång 12 3,5 mm. Nitas fast med blindnit Kopplingsbeslag 4412 Förzinkad 1 st Kopplingsbeslag 4412 inkl. blindnit Förzinkad 1 st :66 KNISLINGE Telefon: Fax: Hemsida:

67 Minsta kolvplacering för sidkolv typ kilkolv, stående stång Artikelnummer Nedkolv Under Låshus Över Låshus Uppkolv A B C D Placering mellan dessa mått går ej Placering mellan dessa mått går ej S S1151 upp S1151 ned S S S3151 upp S3151 ned S S S3251 upp S3251 ned S S A B C D KNISLINGE Telefon: Fax: Hemsida: :67

68 Minsta kolvplacering för sidkolv typ kilkolv, liggande stång Artikelnummer Nedkolv Under Låshus Över Låshus Uppkolv A B C D Placering mellan dessa mått går ej S S11 upp S11 ned S S31 upp S31 ned S S3201 upp S3201 ned S1601, S S1601, S1605 upp S1601, S1605 ned A B C D :68 KNISLINGE Telefon: Fax: Hemsida:

69 Minsta kolvplacering för sidkolv typ hakkolv, stående stång Artikelnummer Nedkolv Under Låshus Över Låshus Uppkolv A B C D Placering mellan dessa mått går ej S S4151 upp S4151 ned S S S4251 upp S4251 ned S S S S2151 upp S2151 ned A B C D KNISLINGE Telefon: Fax: Hemsida: :69

70 Minsta kolvplacering för sidkolv typ hakkolv, liggande stång Artikelnummer Nedkolv Under Låshus Över Låshus Uppkolv A B C D Placering mellan dessa mått går ej S Placering mellan dessa mått går ej S41 upp S41 ned S S4201 upp S4201 ned S S21 upp S21 ned B C D M5002, M5202 upp M5002, M5202 ned A :70 KNISLINGE Telefon: Fax: Hemsida:

71 Spanjoletter för fönster Vägledning för urfräsning. Mått i mm, standardlängder. S1605 med 2 sidkolvar L H a b S1605 med 3 sidkolvar L H a b c Måttbeställda spanjoletter S1601 med 2 sidkolvar L a S1601 med 3 sidkolvar L a b S1605 med 2 sidkolvar L a S1605 med 3 sidkolvar L a b KNISLINGE Telefon: Fax: Hemsida: :71

72 Spanjoletter för fönster Vägledning för urfräsning. Mått i mm, standardlängder. S1151 med 2 sidkolvar (865) L H a b S1151 (865-F) med 2 sidkolvar, med broms L H a b S1151 med 2 sidkolvar (865-K) L H a b S1151 med 2 sidkolvar (8650) L H a b S1151 med 3 sidkolvar (865-K) L H a b c S1151 med 3 sidkolvar L H a b c S1151 med 3 sidkolvar (8653-F) L H a b c S1151 med 3 sidkolvar (867/867-F) L b S1151 med 3 sidkolvar (8670-F) L b :72 KNISLINGE Telefon: Fax: Hemsida:

73 Måttbeställda spanjoletter Vägledning för urfräsning. Mått i mm. S15 med 2 sidkolvar L a S15 / S16 med 2 sidkolvar, med broms L a S15 med 3 sidkolvar L a * S3151 med 3 sidkolvar L a * S3251 med 3 sidkolvar L a * S8457 med 3 sidkolvar L a L/2 Normal handtagshöjd = S15 / S16 med 3 sidkolvar, med broms L a * S3151 med 3 sidkolvar, med broms L a * S3251 med 3 sidkolvar, med broms L a * *) Gäller för handtagshöjd (H) = mitten plus/minus 235 mm. Vid annan handtagshöjd placeras kolven på mitten av spanjolettens längd. KNISLINGE Telefon: Fax: Hemsida: :73

74 Måttbeställda spanjoletter Vägledning för urfräsning. Mått i mm. S2151 med 2 sidkolvar typ hakkolvar L a d S4251 med 3 sidkolvar, varav 2 kilkolvar och 1 hakkolv L a * S2151 med 2 sidkolvar typ hakkolvar L a d S2151 med 3 sidkolvar, varav 2 kilkolvar och 1 hakkolv L a * S4151 med 3 sidkolvar, varav 2 kilkolvar och 1 hakkolv L a * S2151 med 4 sidkolvar, varav 2 kilkolvar och 2 hakkolvar L a S4151 med 4 sidkolvar, varav 2 kilkolvar och 2 hakkolvar L a S4251 med 4 sidkolvar, varav 2 kilkolvar och 2 hakkolvar L a :74 KNISLINGE Telefon: Fax: Hemsida:

75 Måttbeställda spanjoletter Vägledning för urfräsning. Mått i mm. S1451 med 2 ändkolvar och 1 sidkolv L a * S3451 med 2 ändkolvar och 1 sidkolv L a * S3551 med 2 ändkolvar och 1 sidkolv L a * S2451 med 2 ändkolvar och 1 sidkolv typ hakkolv L a * S4451 med 2 ändkolvar och 1 sidkolv typ hakkolv L a * S4551 med 2 ändkolvar och 1 sidkolv typ hakkolv L a * S8151 med 2 ändkolvar och 1 sidkolv L a * S8151 med 2 ändkolvar och 2 sidkolvar L a S1451 med 2 ändkolvar och 2 sidkolvar L a S3451 med 2 ändkolvar och 2 sidkolvar L a S3551 med 2 ändkolvar och 2 sidkolvar L a S2451 med 2 ändkolvar och 2 sidkolvar typ hakkolv L a S4451 med 2 ändkolvar och 2 sidkolvar typ hakkolv L a S4551 med 2 ändkolvar och 2 sidkolvar typ hakkolv L a *) Gäller för handtagshöjd (H) = mitten plus/minus 235 mm. Vid annan handtagshöjd placeras kolven på mitten av spanjolettens längd. KNISLINGE Telefon: Fax: Hemsida: :75

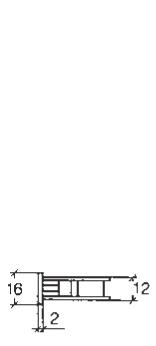

76 Låshus urfräsning Måttillverkade spanjoletter S1451, S1151, S2451, S2151, S1153, S1452, S2452, S1167. Dorn/låsdjup 18/28, 25/35, 28/38, 33/43, 40/50. Låshus urfräsning Måttillverkade spanjoletter S3151, S3451, S4151, S4451, S31, S41 S3452, S4452. Dorn/låsdjup 28/41, 31/44, 33/46, 40/53. L D D L Låshus urfräsning Spanjoletter S8551 och S D/L: 40/53. Måttillverkade spanjoletter S D/L: 18/31, 23/36, 28/41, 40/53. S8452, S8454, S8457, S D/L: 40/53. Låshus urfräsning Måttillverkade spanjoletter S1601, S D/L: 25/32, 28/35. S15 - D/L: 25/32, 28/35, 33/40, 40/ D L D L :76 KNISLINGE Telefon: Fax: Hemsida:

77 Låshus urfräsning Måttillverkade spanjoletter S3251, S3551, S4251, S4551. Låshus urfräsning Assa D/L: 28/ , ,5 R Sidkolvar med kolvstyrning Kilkolv stor. Går in i urfräsning för kolvstången. Kolvens tjocklek 9 mm. Sidkolvar med kolvstyrning Kilkolv liten. Går in i profilspår enligt Euronorm. Kolvens tjocklek 6,2 mm S1605 S1601 KNISLINGE Telefon: Fax: Hemsida: :77

78 Sidkolvar med kolvstyrning Hakkolv med kolvhus, måttritning. Kolvens tjocklek 9,8 mm. Sidkolvar med kolvstyrning Hakkolv med kolvhus, stående stång för S4151, S4451, S4251, S4551, S2451, S2151. Urfräsningsmått , ,5 14, , Sidkolvar med kolvstyrning Hakkolv med kolvhus, liggande stång för M5200, M60, M50, M5000, M5002, M5004, S21, S41. Urfräsningsmått. Ändkolv typ rund konisk För S8552, S8452 och S8454. Rund kolv Ø 16 mm ,5 9, ,3 25 :78 KNISLINGE Telefon: Fax: Hemsida:

79 Ändkolv typ gripkolv Med och utan överföring för infälld fönsterhållare 150, 150-S, 160 och 160-S. Förekommer med överföring upptill eller nedtill på måttbeställd spanjolett S1451, S2451, S3451, S3551, S4551, S1452, S2452, S3452, S4452. Förekommer utan överföring på måttbeställd spanjolett S8451, S8452 och S8454. Ändkolv typ kilkolv För S8151 och S8251. Spanjoletten levereras med obockade skenändar. Bockning görs vid montering. A B Gripkolv med överföring 7 Gripkolv utan överföring 14 6 Ändkolv typ fjädrande kolv Överföring till 150 och 160 För S8551. För fönsterhållare 150, 150-S, 160 och 160-S på spanjolett med enbart sidkolvar (betecknas med F efter artikelnummer). KNISLINGE Telefon: Fax: Hemsida: :79

80 Överföring till 750 och 760 För fönsterhållare 750 och 760 på spanjolett S1601 och S1605. Spanjolett med kilkolv Med 25 mm kantskena. Streckad linje anger urtag för låshus. *) För stående kolvstång = 14,5 mm. *) För liggande kolvstång = 9,1 mm. Spanjolett S1601 och S1605 Slutbleck 4700 För sidkolv erfordras ej särskilt urtag. Streckad linje anger urtag för låshus. Euronot. Snitt vid hakkolv samt slutbleck Urfräsning för slutbleck :80 KNISLINGE Telefon: Fax: Hemsida:

81 Urfräsning Assa Connect 3 MPL * Urfräsningsritning gäller ASSA Connect 3 MPL med 50 dorn. Avståndsmåtten mellan låskistorna gäller för standardlängd 1700 mm alternativt 00 mm (inom parentes). KNISLINGE Telefon: Fax: Hemsida: :81

82 Urfräsning Assa Connect 4 MPL * Urfräsningsritning gäller ASSA Connect 4 MPL med 50 dorn. Avståndsmåtten mellan låskistorna gäller för standardlängd 1700 mm alternativt 00 mm (inom parentes). :82 KNISLINGE Telefon: Fax: Hemsida:

83 Urfräsning Assa Connect 2002 MPL * Urfräsningsritning gäller ASSA Connect 2002 MPL med 50 dorn. Avståndsmåtten mellan låskistorna gäller för standardlängd 1700 mm alternativt 00 mm (inom parentes). KNISLINGE Telefon: Fax: Hemsida: :83

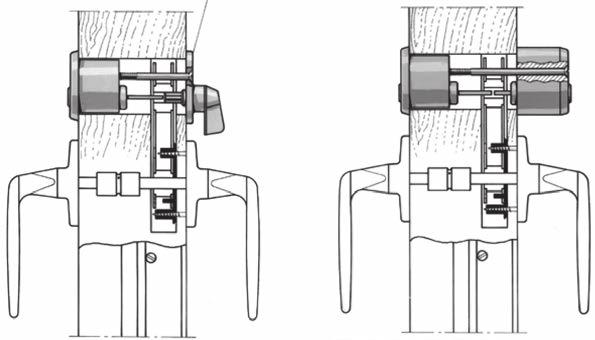

84 Monteringsexempel låsbar spanjolett med Handtagssats Vinga Fix 7314D/7315D enkelbåge. Täckbricka utsida. Spärrvred insida. Cylinder båda sidor. Monteringsexempel låsbar spanjolett med Handtagssats Vinga Fix 7314D/7315D enkelbåge. Fix7314 Monteringsexempel låsbar spanjolett med Vinga handtag D Fix7314 Täckbricka utsida. Spärrvred insida. Fix7314 Fix7323 Täckbricka Fix7323 utsida. Spärrvred insida. Fix B 5161 B Fix B B Fix7313 Fix7313 Fix7314 FixCB90 Fix7314 Fix7313 Fix7314 Cylinder båda sidor. Fix7314 Fix4986 Fix4986 Fix4986 Cylinder båda sidor. Fix7314 Fix4986 Fix4986 Fix4986 FixCB90 Fix7344 Fix7315 Fix7344 Fix7315 Fix7344 Fix7315 För ökat korrisionsskydd på utvändigt FixCB90 handtag rekommenderas alltid pulverlack. FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. Täckbricka utsida. Cylinder insida. FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid FixCB90 pulverlack. CB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. Cylinder utsida. Spärrvred insida. Fix7314 Fix7323 Fix7314 Täckbricka Fix4408 utsida. Cylinder insida. Cylinder utsida. Fix4986 Spärrvred insida. Fix7314 Fix7323 Fix4408 Fix4986 Fix7344 Fix7314 Fix4986 Fix7314 Fix4986 Fix7344 Fix7314 Fix7313 Fix7313 Fix7314 Fix7314 FixCB90 FixCB90 CB90 FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. CB90 FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. Fästbricka utsida. Cylinder insida. Fix7352 Fästbricka Fix4408 utsida. Cylinder insida. Fix4986 Fix7344 Fix7314 Fix7352 Fix4408 Fix4408 Fix4986 FixCB90 Fix7344 Fix7314 FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. FixCB90 För ökat korrisionsskydd på utvändigt handtag rekommenderas alltid pulverlack. Dörrtjocklek Fyrkantsprint CB Dörrtjocklek Fyrkantsprint CB CB CB90 CB CB90 CB CB90 CB CB90 CB CB90 CB CB90 CB CB90 CB CB CB CB CB CB KT691 KT691 :84 KNISLINGE Telefon: Fax: Hemsida:

85 Monteringsexempel, tillbehör Assa låsbar spanjolett För fönsterdörr med enkel båge. SPANJOLETTER Spärrvred 4428 Cylinder utsida, spärrvred insida. Cylinder båda sidor Täckbricka 4087 Skyddsbricka 4408 Täckbricka 4087 Skyddsbricka 4408 Spärrvred 4428 Täckbricka utsida, cylinder insida. Täckbricka utsida, spärrvred insida KNISLINGE Telefon: Fax: Hemsida: :85

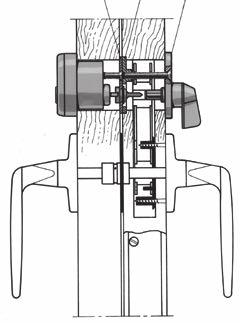

86 Monteringsexempel, tillbehör Assa låsbar spanjolett För fönsterdörr med kopplad båge. Kopplingsbricka 4058 Mutterbricka 4412 Spärrvred 4428 Kopplingsbricka 4058 Fästbricka 4059 Cylinder utsida, spärrvred insida. Cylinder båda sidor Skyddsbricka 4408 Täckbricka 4087 Kopplingsbricka 4058 Fästbricka 4059 Skyddsbricka 4408 Täckbricka 4087 Kopplingsbricka 4058 Mutterbricka 4412 Spärrvred 4428 Täckbricka utsida, cylinder insida. Täckbricka utsida, spärrvred insida :86 KNISLINGE Telefon: Fax: Hemsida:
