ELTRYCKESLÅS. Safetron SL 520 Safetron SL 530

Transkript

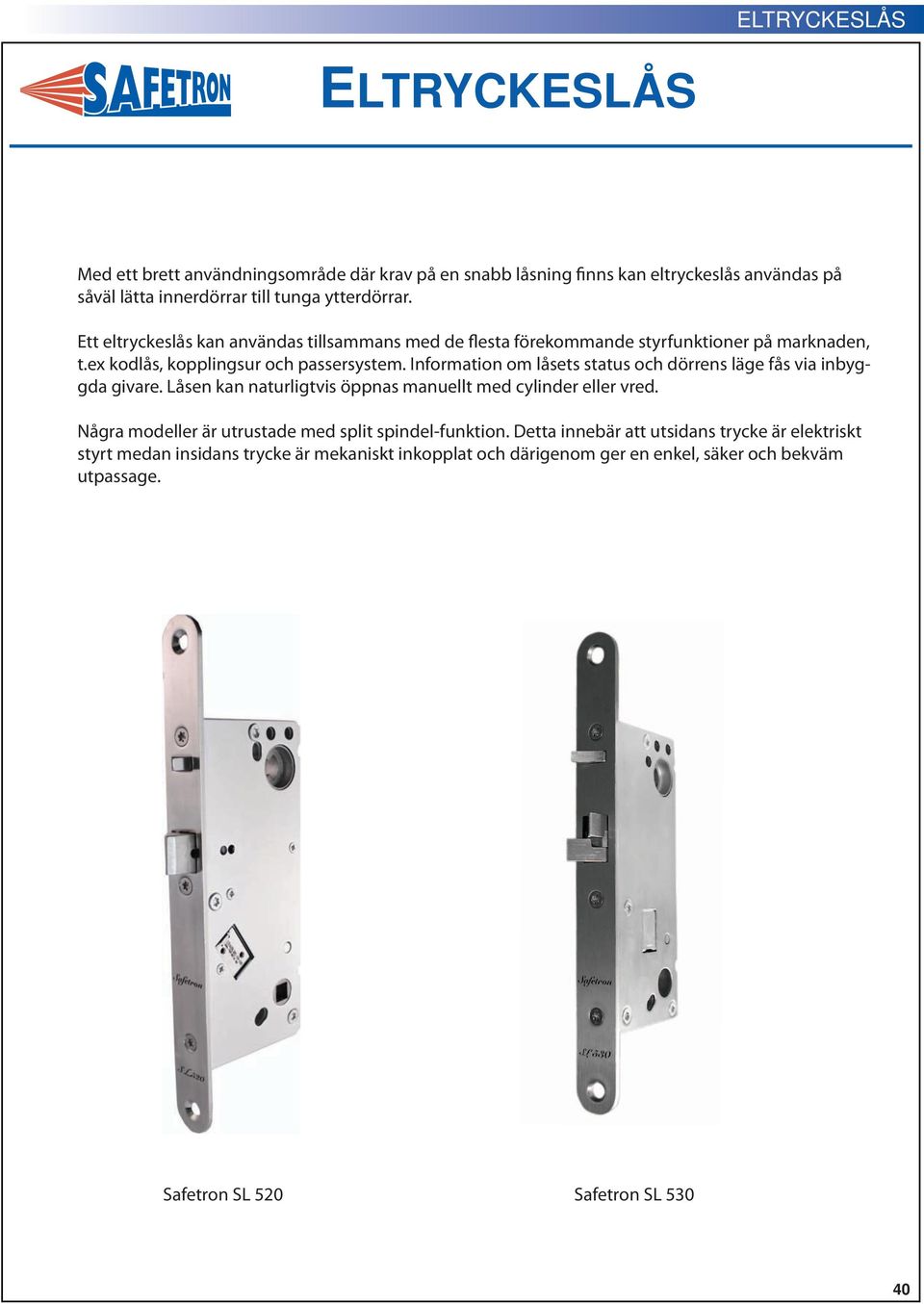

1 ELTRYCKESLÅS Med ett brett användningsområde där krav på en snabb låsning finns kan eltryckeslås användas på såväl lätta innerdörrar till tunga ytterdörrar. Ett eltryckeslås kan användas tillsammans med de flesta förekommande styrfunktioner på marknaden, t.ex kodlås, kopplingsur och passersystem. Information om låsets status och dörrens läge fås via inbyggda givare. Låsen kan naturligtvis öppnas manuellt med cylinder eller vred. Några modeller är utrustade med split spindel-funktion. Detta innebär att utsidans trycke är elektriskt styrt medan insidans trycke är mekaniskt inkopplat och därigenom ger en enkel, säker och bekväm utpassage. Safetron SL 20 Safetron SL 0 40

2 ELTRYCKESLÅS SL Safetron SL 10 är ett elektromekaniskt styrt tryckesfunktionslås i modul utförande som är av s.k. multifunktionstyp. SL 10 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Godkänd för montering i brandcellsgräns. Omställbar hängning höger / vänster. Dubbla avkännare samt inbyggd dörrstatusgivare. SL 10 kan användas i brandcellsgränser. SL 10 har rättvänd funktion vilket betyder att det är låst i strömlöst läge. + / Vac/dc NC = Kolv förreglad + / Vac/dc NC =Dörr stängd NC= Kolvläge Röd Svart Gul Grön Vit Blå Grå Lila Brandgodkänt: E0, A0, EL0. TG NR: SC Multispänning -24VDC Dorndjup 0 mm Rättvänd funktion Omställbart höger/vänster Förreglingsindikering Inbyggd dörrstatusgivare Öppningsbart med vred/nyckel Fallutsprång 14 mm Kolvlägesindikering Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C Se Tillbehör eltryckeslås, sida 47 SL 10: SL 10 (Sats*): * Sats: låskista, 10m kabel samt slutbleck m. magnet

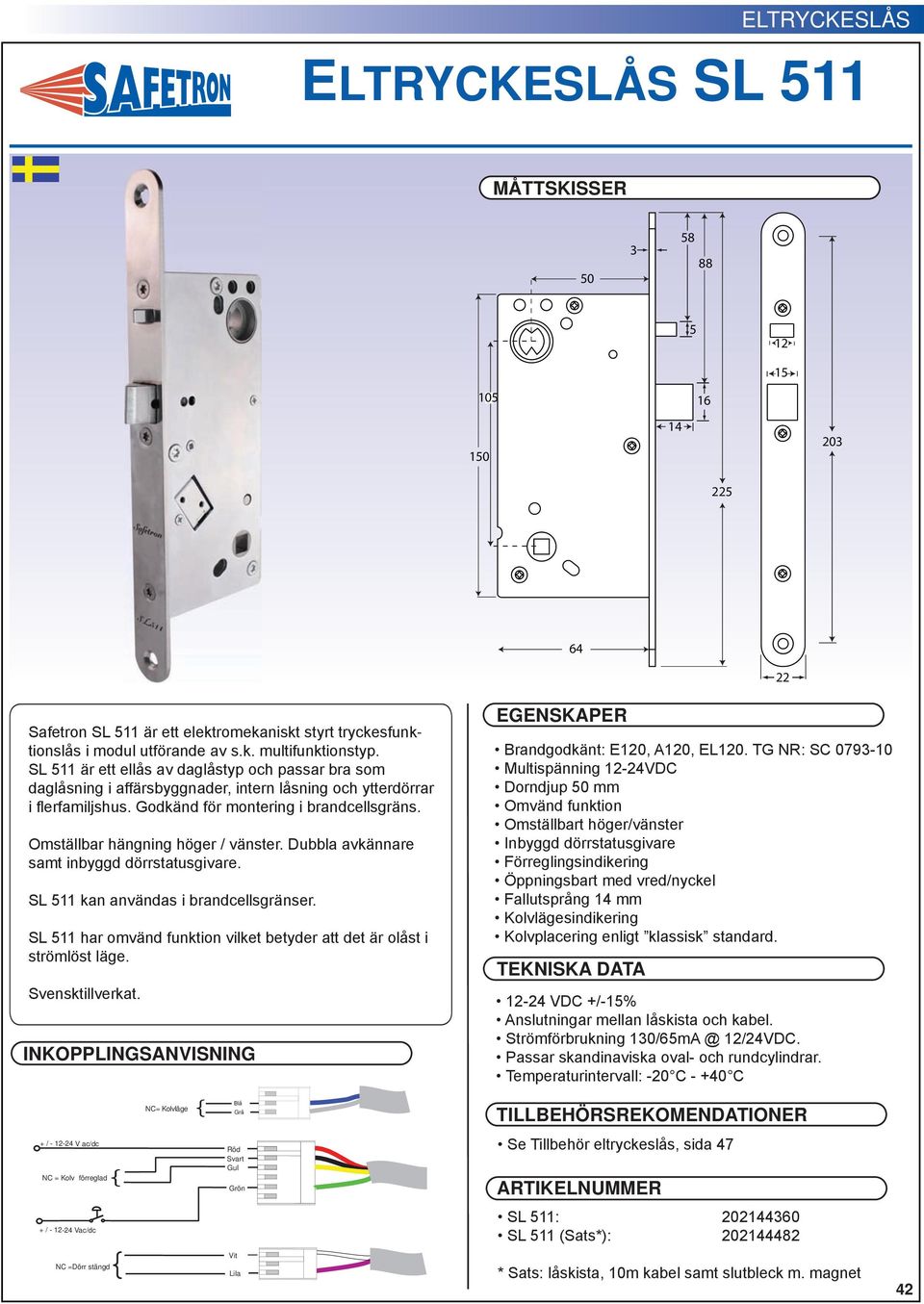

3 ELTRYCKESLÅS SL Safetron SL 11 är ett elektromekaniskt styrt tryckesfunktionslås i modul utförande av s.k. multifunktionstyp. SL 11 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Godkänd för montering i brandcellsgräns. Omställbar hängning höger / vänster. Dubbla avkännare samt inbyggd dörrstatusgivare. SL 11 kan användas i brandcellsgränser. SL 11 har omvänd funktion vilket betyder att det är olåst i strömlöst läge. Brandgodkänt: E0, A0, EL0. TG NR: SC Multispänning -24VDC Dorndjup 0 mm Omvänd funktion Omställbart höger/vänster Inbyggd dörrstatusgivare Förreglingsindikering Öppningsbart med vred/nyckel Fallutsprång 14 mm Kolvlägesindikering Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C NC= Kolvläge Blå Grå + / Vac/dc NC = Kolv förreglad Röd Svart Gul Grön Se Tillbehör eltryckeslås, sida 47 + / Vac/dc SL 11: SL 11 (Sats*): NC =Dörr stängd Vit Lila * Sats: låskista, 10m kabel samt slutbleck m. magnet 42

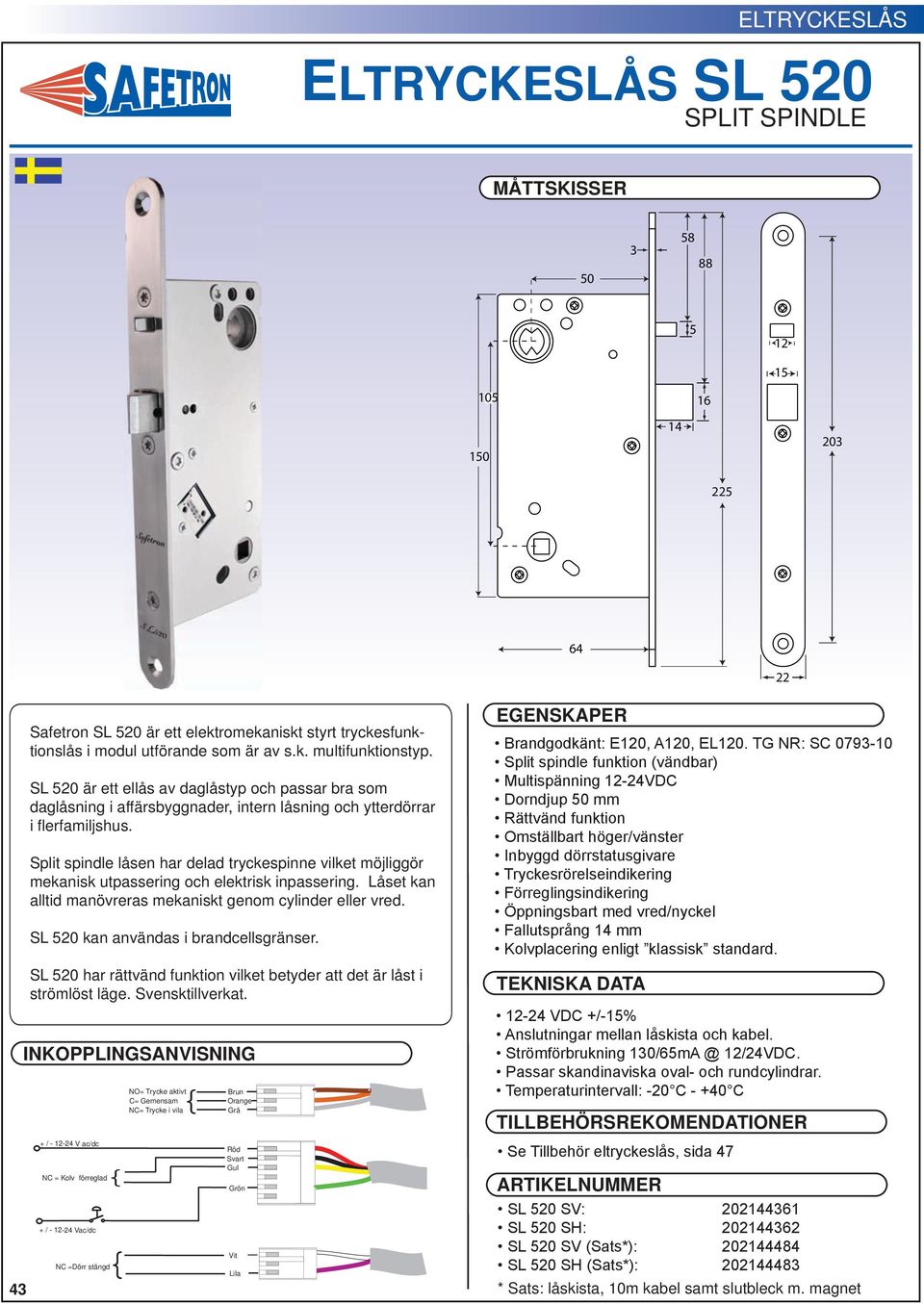

4 ELTRYCKESLÅS SL 20 SPLIT SPINDLE Safetron SL 20 är ett elektromekaniskt styrt tryckesfunktionslås i modul utförande som är av s.k. multifunktionstyp. SL 20 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Split spindle låsen har delad tryckespinne vilket möjliggör mekanisk utpassering och elektrisk inpassering. Låset kan alltid manövreras mekaniskt genom cylinder eller vred. SL 20 kan användas i brandcellsgränser. SL 20 har rättvänd funktion vilket betyder att det är låst i strömlöst läge. + / Vac/dc NC = Kolv förreglad + / Vac/dc NC =Dörr stängd NO= Trycke aktivt C= Gemensam NC= Trycke i vila Brun Orange Grå Röd Svart Gul Grön Vit Lila Brandgodkänt: E0, A0, EL0. TG NR: SC Split spindle funktion (vändbar) Multispänning -24VDC Dorndjup 0 mm Rättvänd funktion Omställbart höger/vänster Inbyggd dörrstatusgivare Tryckesrörelseindikering Förreglingsindikering Öppningsbart med vred/nyckel Fallutsprång 14 mm Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C Se Tillbehör eltryckeslås, sida 47 SL 20 SV: SL 20 SH: SL 20 SV (Sats*): SL 20 SH (Sats*): * Sats: låskista, 10m kabel samt slutbleck m. magnet

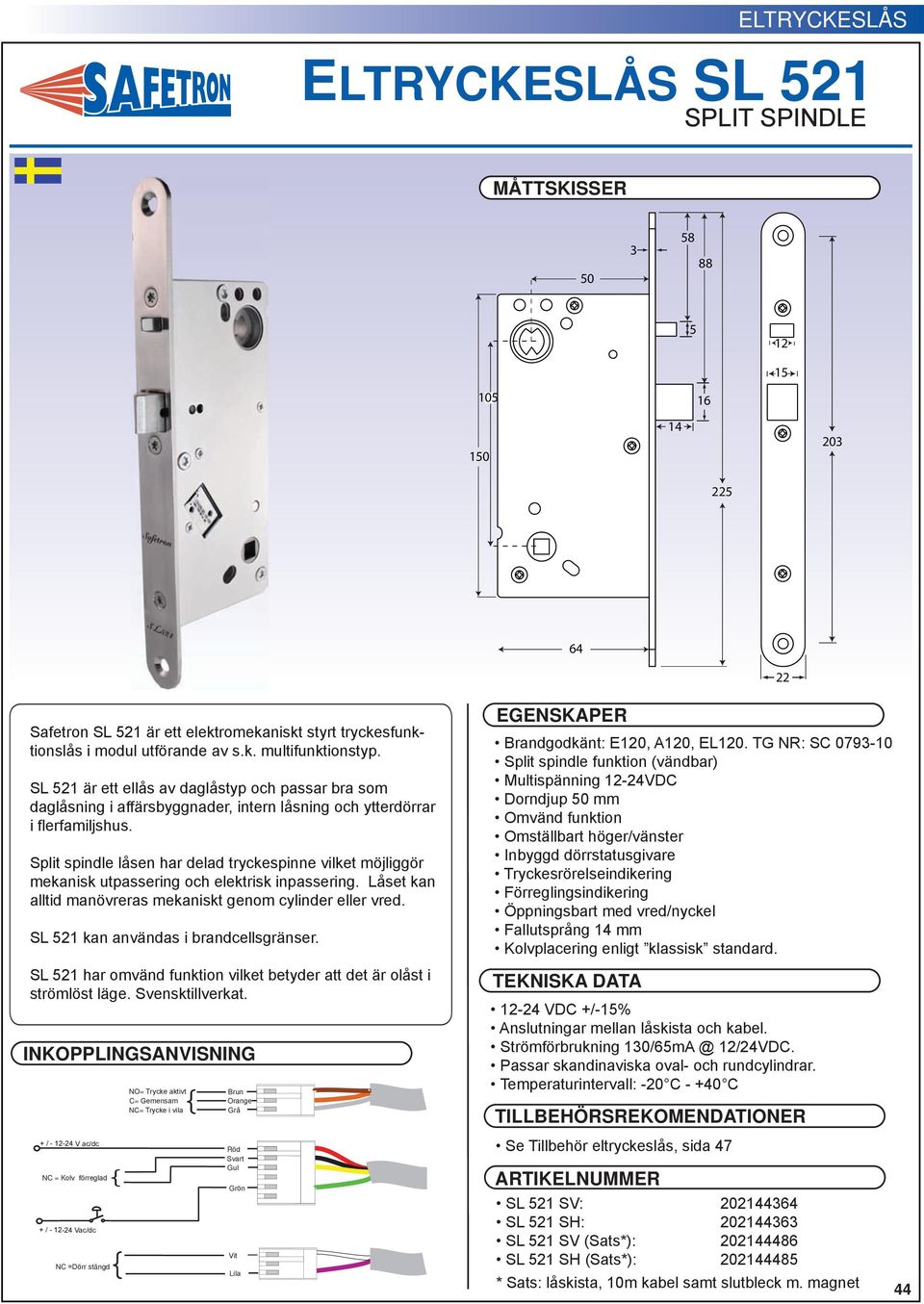

5 ELTRYCKESLÅS SL 21 SPLIT SPINDLE Safetron SL 21 är ett elektromekaniskt styrt tryckesfunktionslås i modul utförande av s.k. multifunktionstyp. SL 21 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Split spindle låsen har delad tryckespinne vilket möjliggör mekanisk utpassering och elektrisk inpassering. Låset kan alltid manövreras mekaniskt genom cylinder eller vred. SL 21 kan användas i brandcellsgränser. SL 21 har omvänd funktion vilket betyder att det är olåst i strömlöst läge. + / Vac/dc NC = Kolv förreglad + / Vac/dc NC =Dörr stängd NO= Trycke aktivt C= Gemensam NC= Trycke i vila Brun Orange Grå Röd Svart Gul Grön Vit Lila Brandgodkänt: E0, A0, EL0. TG NR: SC Split spindle funktion (vändbar) Multispänning -24VDC Dorndjup 0 mm Omvänd funktion Omställbart höger/vänster Inbyggd dörrstatusgivare Tryckesrörelseindikering Förreglingsindikering Öppningsbart med vred/nyckel Fallutsprång 14 mm Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C Se Tillbehör eltryckeslås, sida 47 SL 21 SV: SL 21 SH: SL 21 SV (Sats*): SL 21 SH (Sats*): * Sats: låskista, 10m kabel samt slutbleck m. magnet 44

6 ELTRYCKESLÅS SL Safetron SL 0 är ett elektromekaniskt styrt dubbelfunktionsfall lås i modul utförande. SL 0 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Låset är anpassat för funktion med slagdörrsautomatik. SL 0 kan användas i brandcellsgränser. SL 0 har rättvänd funktion vilket betyder att det är låst i strömlöst läge. Brandgodkänt: E60, A60, EL60. TG NR: SC Multispänning -24VDC Dorndjup 0 mm Rättvänd funktion Omställbart höger/vänster Inbyggd dörrstatusgivare Öppningsbart med vred/nyckel Fallutsprång 14 mm Förreglingsindikering Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C + / Vac/dc NC = Kolv förreglad Röd Svart Gul Grön Se Tillbehör eltryckeslås, sida 47 + / Vac/dc NC =Dörr stängd Vit Lila SL 0: SL 0 (Sats*): * Sats: låskista, 10m kabel samt slutbleck m. magnet

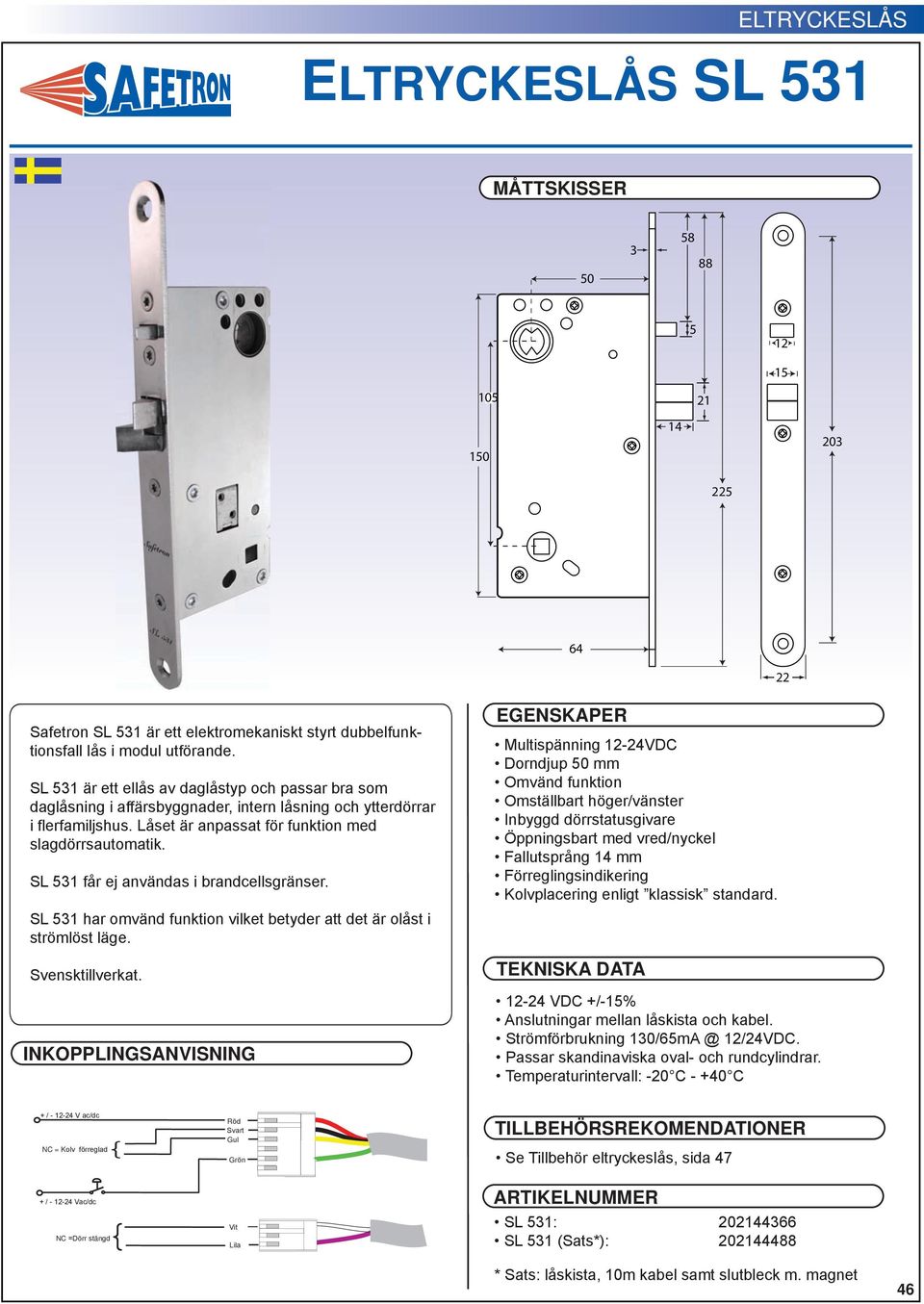

7 ELTRYCKESLÅS SL Safetron SL 1 är ett elektromekaniskt styrt dubbelfunktionsfall lås i modul utförande. SL 1 är ett ellås av daglåstyp och passar bra som daglåsning i affärsbyggnader, intern låsning och ytterdörrar i flerfamiljshus. Låset är anpassat för funktion med slagdörrsautomatik. SL 1 får ej användas i brandcellsgränser. SL 1 har omvänd funktion vilket betyder att det är olåst i strömlöst läge. Multispänning -24VDC Dorndjup 0 mm Omvänd funktion Omställbart höger/vänster Inbyggd dörrstatusgivare Öppningsbart med vred/nyckel Fallutsprång 14 mm Förreglingsindikering Kolvplacering enligt klassisk standard. -24 VDC +/-1% Anslutningar mellan låskista och kabel. Strömförbrukning /24VDC. Passar skandinaviska oval- och rundcylindrar. Temperaturintervall: -20 C C + / Vac/dc NC = Kolv förreglad Röd Svart Gul Grön Se Tillbehör eltryckeslås, sida 47 + / Vac/dc NC =Dörr stängd Vit Lila SL 1: SL 1 (Sats*): * Sats: låskista, 10m kabel samt slutbleck m. magnet 46

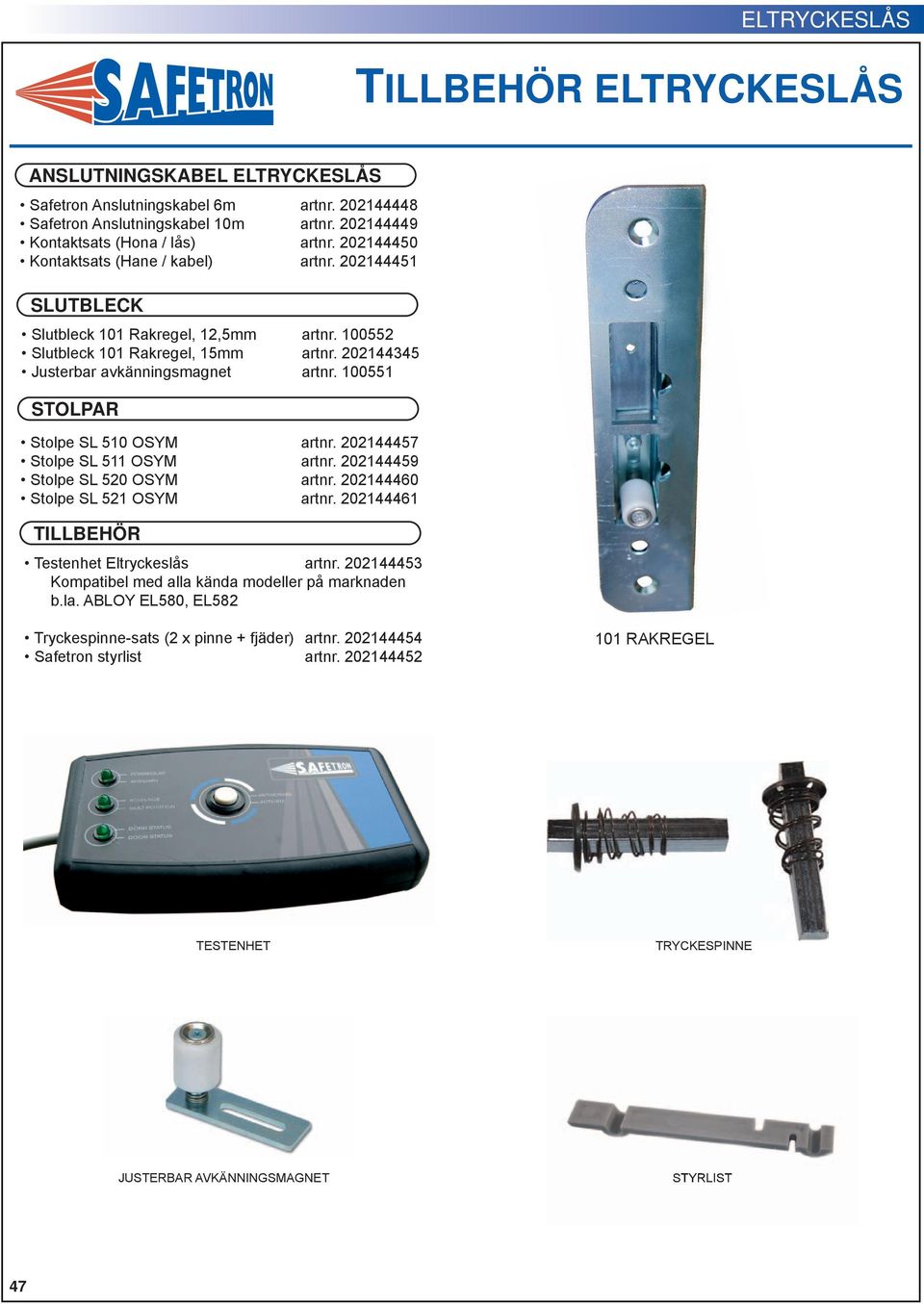

8 TILLBEHÖR ELTRYCKESLÅS ANSLUTNINGSKABEL ELTRYCKESLÅS Safetron Anslutningskabel 6m artnr Safetron Anslutningskabel 10m artnr Kontaktsats (Hona / lås) artnr Kontaktsats (Hane / kabel) artnr SLUTBLECK Slutbleck 101 Rakregel,,mm artnr Slutbleck 101 Rakregel, 1mm artnr Justerbar avkänningsmagnet artnr STOLPAR Stolpe SL 10 OSYM artnr Stolpe SL 11 OSYM artnr Stolpe SL 20 OSYM artnr Stolpe SL 21 OSYM artnr TILLBEHÖR Testenhet Eltryckeslås artnr Kompatibel med alla kända modeller på marknaden b.la. ABLOY EL80, EL82 Tryckespinne-sats (2 x pinne + fjäder) artnr Safetron styrlist artnr RAKREGEL TESTENHET TRYCKESPINNE JUSTERBAR AVKÄNNINGSMAGNET STYRLIST 47

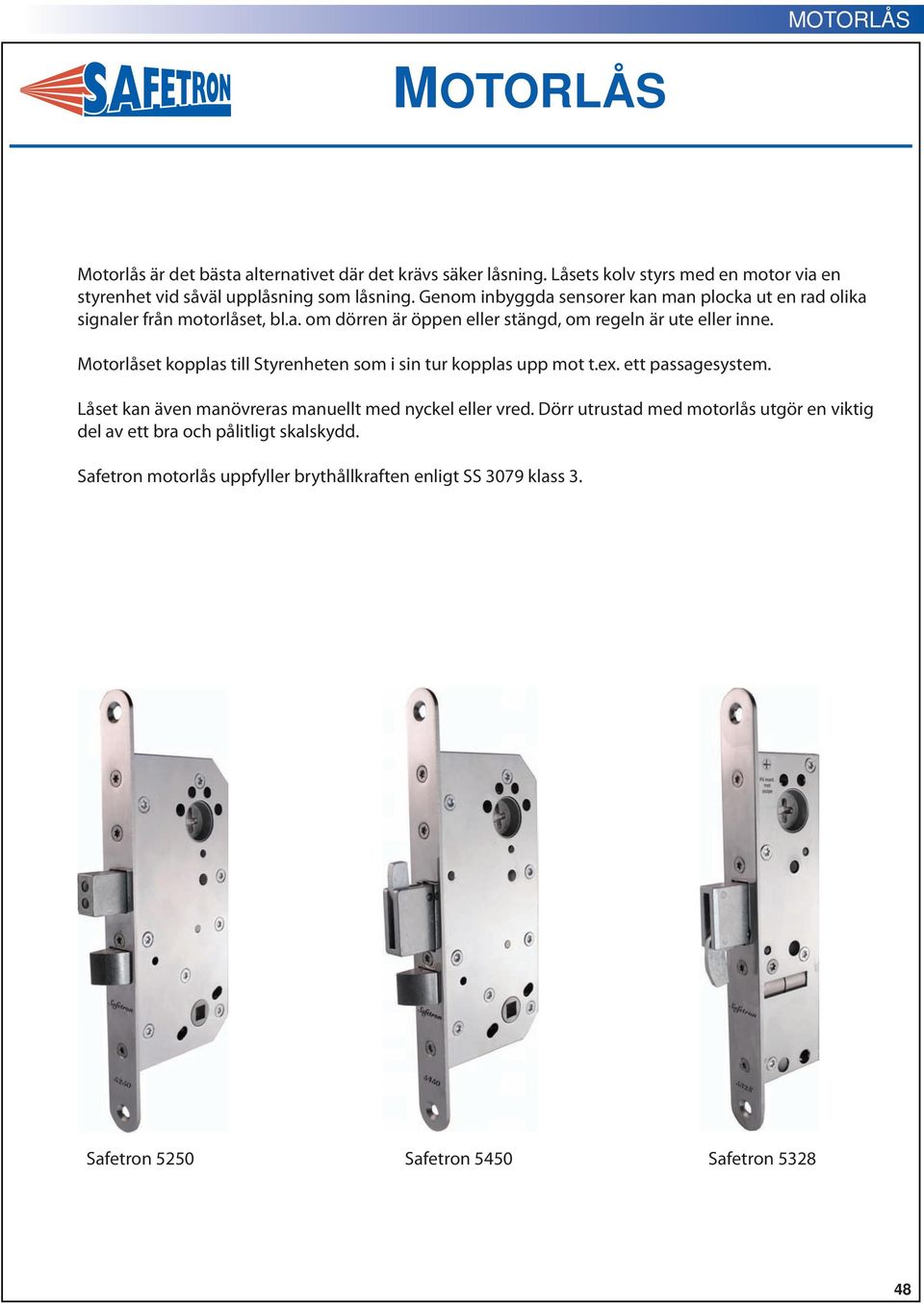

9 MOTORLÅS MOTORLÅS Motorlås är det bästa alternativet där det krävs säker låsning. Låsets kolv styrs med en motor via en styrenhet vid såväl upplåsning som låsning. Genom inbyggda sensorer kan man plocka ut en rad olika signaler från motorlåset, bl.a. om dörren är öppen eller stängd, om regeln är ute eller inne. Motorlåset kopplas till Styrenheten som i sin tur kopplas upp mot t.ex. ett passagesystem. Låset kan även manövreras manuellt med nyckel eller vred. Dörr utrustad med motorlås utgör en viktig del av ett bra och pålitligt skalskydd. Safetron motorlås uppfyller brythållkraften enligt SS 079 klass. Safetron 20 Safetron 40 Safetron 28 48

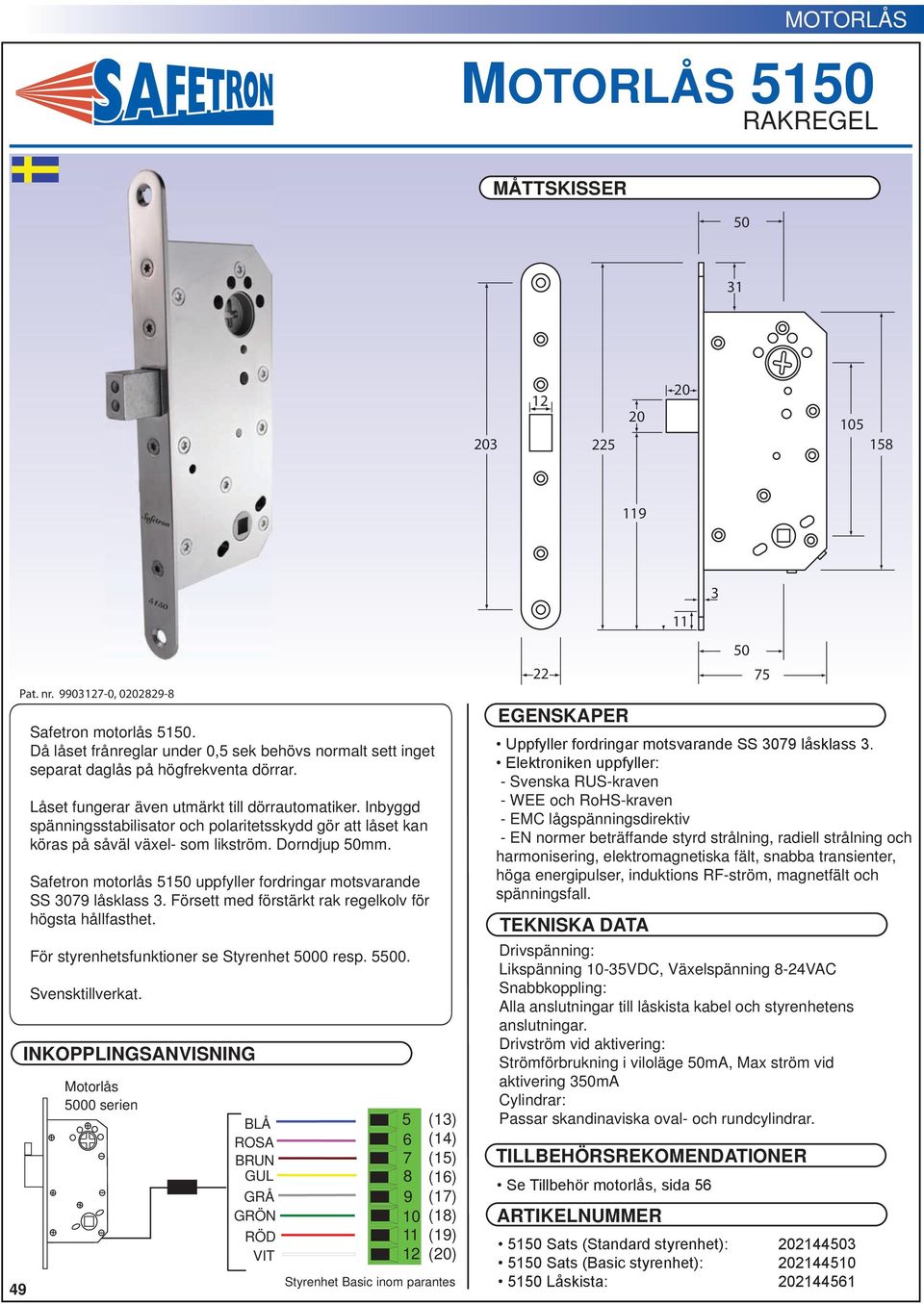

10 MOTORLÅS MOTORLÅS 10 RAKREGEL Pat. nr , Safetron motorlås 10. Då låset frånreglar under 0, sek behövs normalt sett inget separat daglås på högfrekventa dörrar. Låset fungerar även utmärkt till dörrautomatiker. Inbyggd spänningsstabilisator och polaritetsskydd gör att låset kan köras på såväl växel- som likström. Dorndjup 0mm. Safetron motorlås 10 uppfyller fordringar motsvarande SS 079 låsklass. Försett med förstärkt rak regelkolv för högsta hållfasthet. För styrenhetsfunktioner se Styrenhet 000 resp. 00. Motorlås 000 serien BLÅ ROSA BRUN GUL GRÅ GRÖN RÖD VIT (1) (14) (1) (16) (17) (18) (19) (20) Styrenhet Basic inom parantes Uppfyller fordringar motsvarande SS 079 låsklass. Elektroniken uppfyller: - Svenska RUS-kraven - WEE och RoHS-kraven - EMC lågspänningsdirektiv - EN normer beträffande styrd strålning, radiell strålning och harmonisering, elektromagnetiska fält, snabba transienter, höga energipulser, induktions RF-ström, magnetfält och spänningsfall. Drivspänning: Likspänning 10-VDC, Växelspänning 8-24VAC Snabbkoppling: Alla anslutningar till låskista kabel och styrenhetens anslutningar. Drivström vid aktivering: Strömförbrukning i viloläge 0mA, Max ström vid aktivering 0mA Cylindrar: Passar skandinaviska oval- och rundcylindrar. Se Tillbehör motorlås, sida 6 10 Sats (Standard styrenhet): Sats (Basic styrenhet): Låskista:

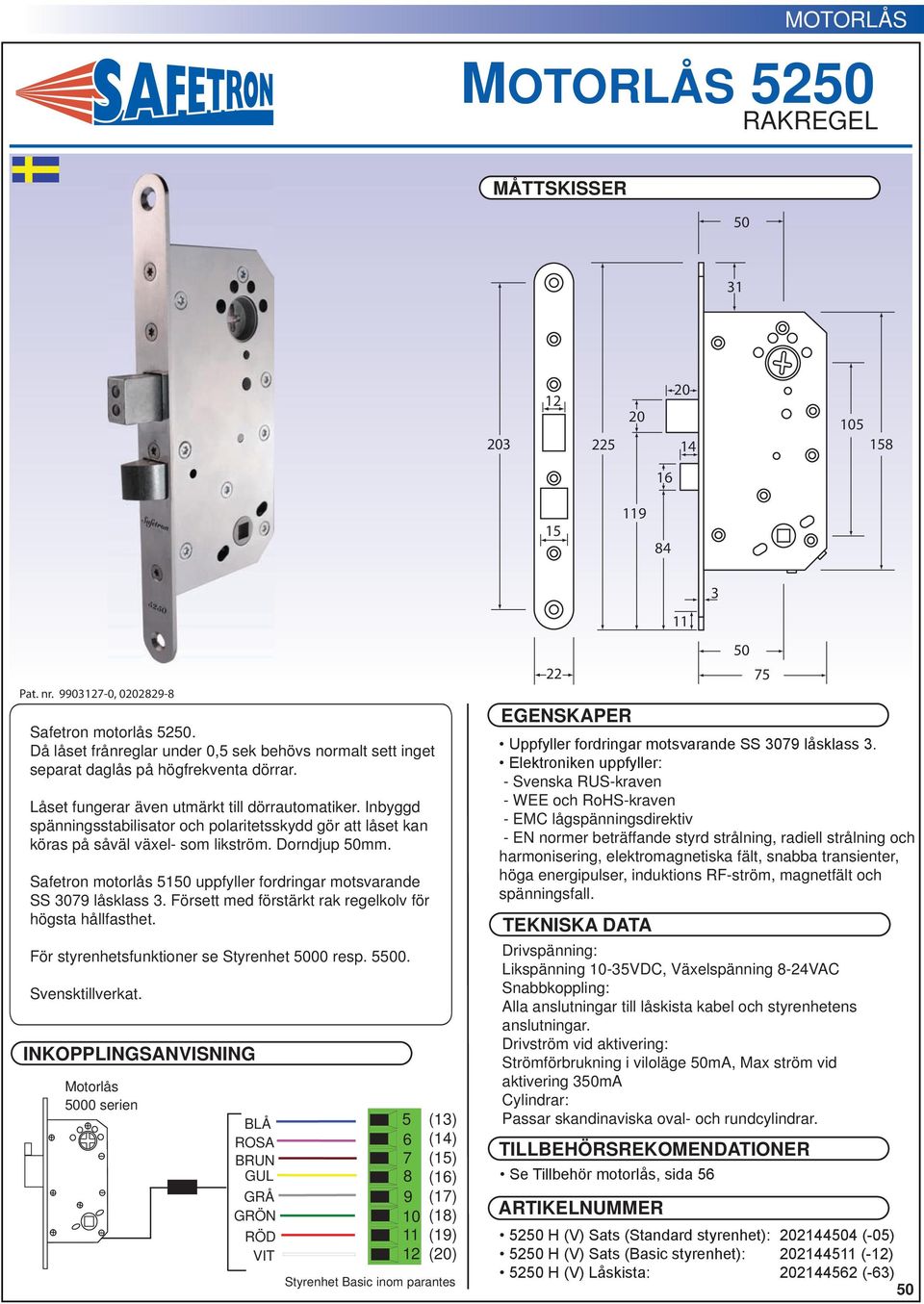

11 MOTORLÅS MOTORLÅS 20 RAKREGEL Pat. nr , Safetron motorlås 20. Då låset frånreglar under 0, sek behövs normalt sett inget separat daglås på högfrekventa dörrar. Låset fungerar även utmärkt till dörrautomatiker. Inbyggd spänningsstabilisator och polaritetsskydd gör att låset kan köras på såväl växel- som likström. Dorndjup 0mm. Safetron motorlås 10 uppfyller fordringar motsvarande SS 079 låsklass. Försett med förstärkt rak regelkolv för högsta hållfasthet. För styrenhetsfunktioner se Styrenhet 000 resp. 00. Motorlås 000 serien BLÅ ROSA BRUN GUL GRÅ GRÖN RÖD VIT (1) (14) (1) (16) (17) (18) (19) (20) Styrenhet Basic inom parantes H (V) Sats (Standard styrenhet): (-0) 20 H (V) Sats (Basic styrenhet): (-) 20 H (V) Låskista: (-6) Uppfyller fordringar motsvarande SS 079 låsklass. Elektroniken uppfyller: - Svenska RUS-kraven - WEE och RoHS-kraven - EMC lågspänningsdirektiv - EN normer beträffande styrd strålning, radiell strålning och harmonisering, elektromagnetiska fält, snabba transienter, höga energipulser, induktions RF-ström, magnetfält och spänningsfall. Drivspänning: Likspänning 10-VDC, Växelspänning 8-24VAC Snabbkoppling: Alla anslutningar till låskista kabel och styrenhetens anslutningar. Drivström vid aktivering: Strömförbrukning i viloläge 0mA, Max ström vid aktivering 0mA Cylindrar: Passar skandinaviska oval- och rundcylindrar. Se Tillbehör motorlås, sida 6

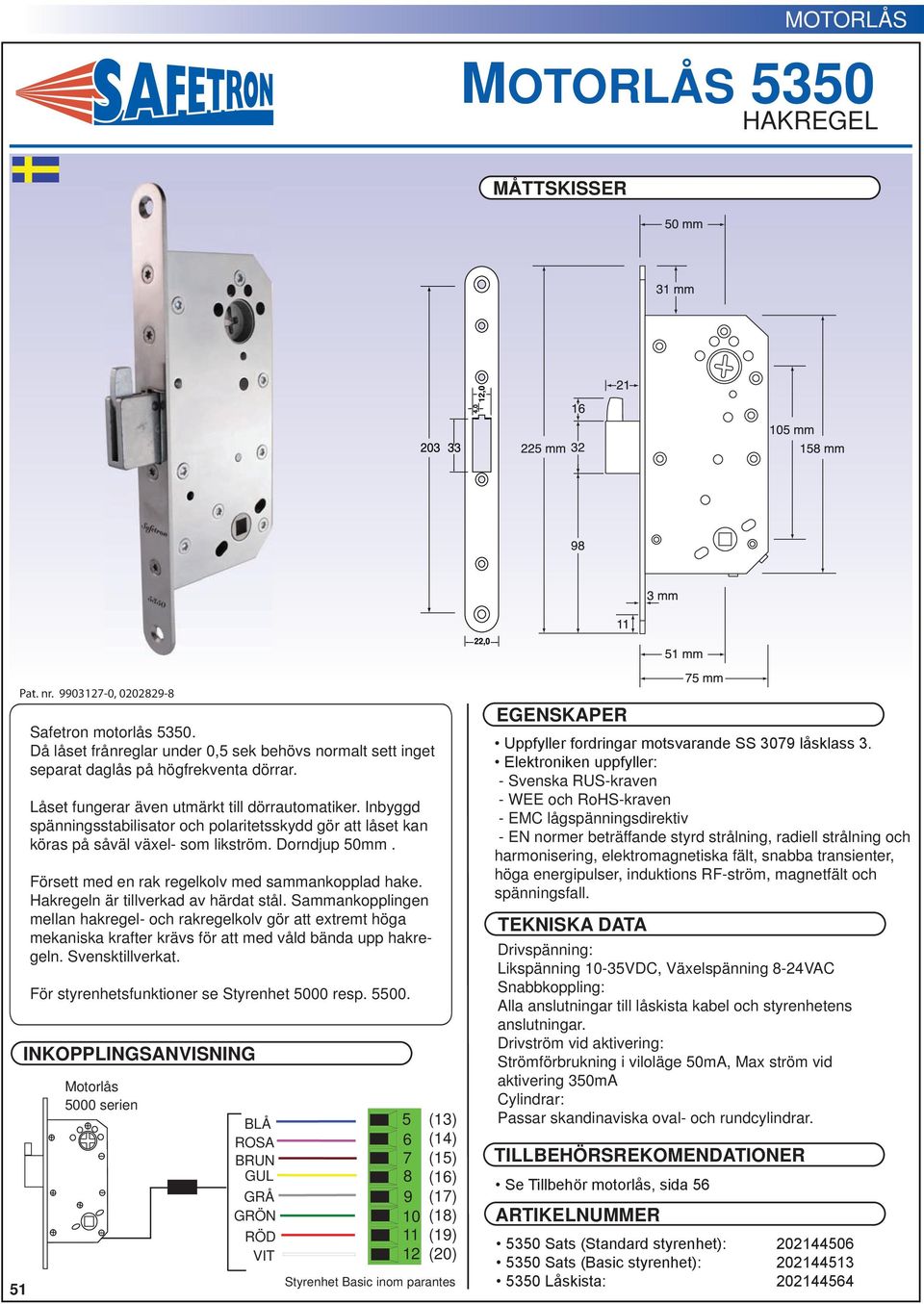

12 MOTORLÅS MOTORLÅS 0 HAKREGEL Pat. nr , Safetron motorlås 0. Då låset frånreglar under 0, sek behövs normalt sett inget separat daglås på högfrekventa dörrar. Låset fungerar även utmärkt till dörrautomatiker. Inbyggd spänningsstabilisator och polaritetsskydd gör att låset kan köras på såväl växel- som likström. Dorndjup 0mm. Försett med en rak regelkolv med sammankopplad hake. Hakregeln är tillverkad av härdat stål. Sammankopplingen mellan hakregel- och rakregelkolv gör att extremt höga mekaniska krafter krävs för att med våld bända upp hakregeln. För styrenhetsfunktioner se Styrenhet 000 resp. 00. Motorlås 000 serien BLÅ ROSA BRUN GUL GRÅ GRÖN RÖD VIT (1) (14) (1) (16) (17) (18) (19) (20) Styrenhet Basic inom parantes Uppfyller fordringar motsvarande SS 079 låsklass. Elektroniken uppfyller: - Svenska RUS-kraven - WEE och RoHS-kraven - EMC lågspänningsdirektiv - EN normer beträffande styrd strålning, radiell strålning och harmonisering, elektromagnetiska fält, snabba transienter, höga energipulser, induktions RF-ström, magnetfält och spänningsfall. Drivspänning: Likspänning 10-VDC, Växelspänning 8-24VAC Snabbkoppling: Alla anslutningar till låskista kabel och styrenhetens anslutningar. Drivström vid aktivering: Strömförbrukning i viloläge 0mA, Max ström vid aktivering 0mA Cylindrar: Passar skandinaviska oval- och rundcylindrar. Se Tillbehör motorlås, sida 6 0 Sats (Standard styrenhet): Sats (Basic styrenhet): Låskista:

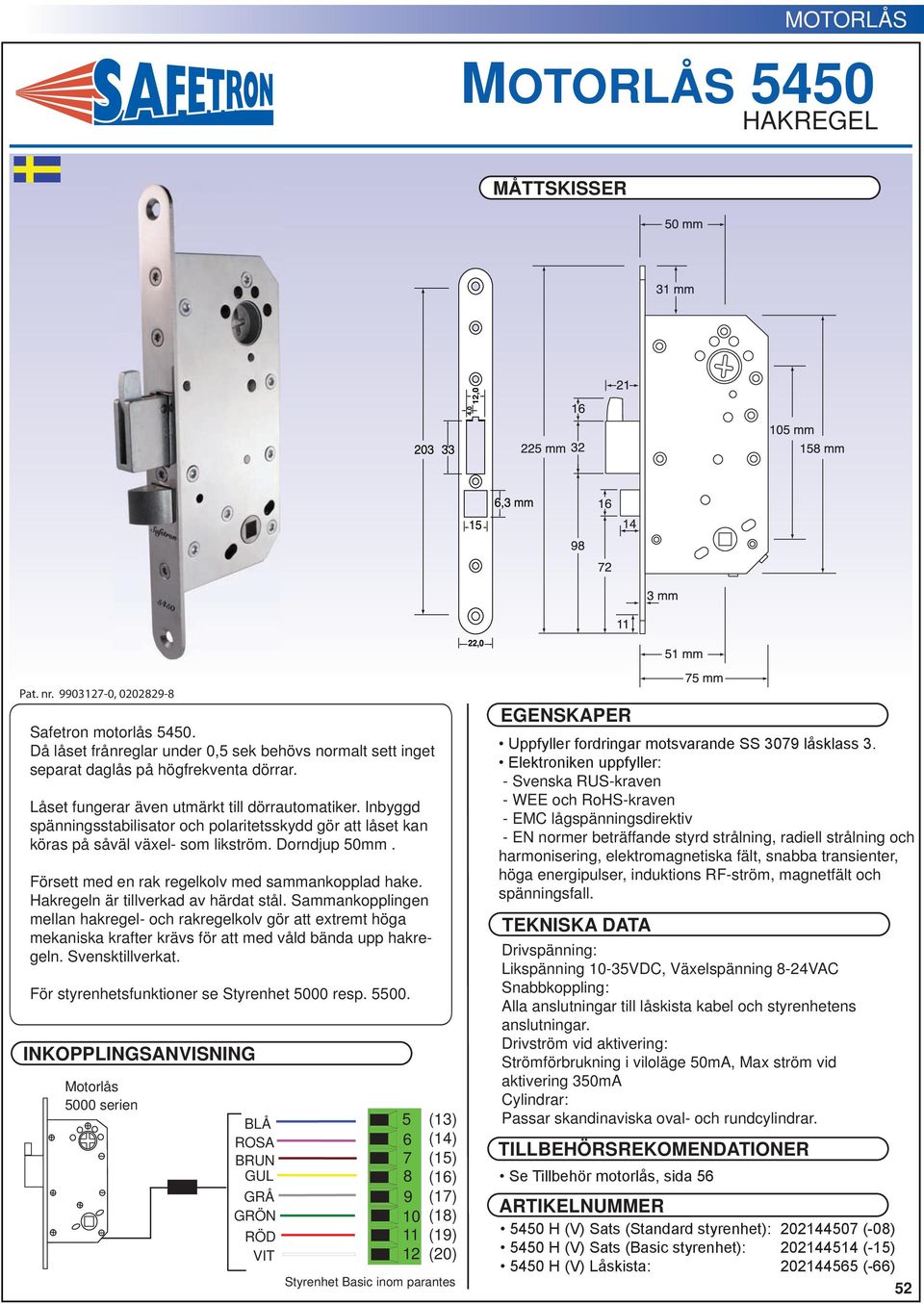

13 MOTORLÅS MOTORLÅS 40 HAKREGEL Pat. nr , Safetron motorlås 40. Då låset frånreglar under 0, sek behövs normalt sett inget separat daglås på högfrekventa dörrar. Låset fungerar även utmärkt till dörrautomatiker. Inbyggd spänningsstabilisator och polaritetsskydd gör att låset kan köras på såväl växel- som likström. Dorndjup 0mm. Försett med en rak regelkolv med sammankopplad hake. Hakregeln är tillverkad av härdat stål. Sammankopplingen mellan hakregel- och rakregelkolv gör att extremt höga mekaniska krafter krävs för att med våld bända upp hakregeln. För styrenhetsfunktioner se Styrenhet 000 resp. 00. Motorlås 000 serien BLÅ ROSA BRUN GUL GRÅ GRÖN RÖD VIT (1) (14) (1) (16) (17) (18) (19) (20) Styrenhet Basic inom parantes Uppfyller fordringar motsvarande SS 079 låsklass. Elektroniken uppfyller: - Svenska RUS-kraven - WEE och RoHS-kraven - EMC lågspänningsdirektiv - EN normer beträffande styrd strålning, radiell strålning och harmonisering, elektromagnetiska fält, snabba transienter, höga energipulser, induktions RF-ström, magnetfält och spänningsfall. Drivspänning: Likspänning 10-VDC, Växelspänning 8-24VAC Snabbkoppling: Alla anslutningar till låskista kabel och styrenhetens anslutningar. Drivström vid aktivering: Strömförbrukning i viloläge 0mA, Max ström vid aktivering 0mA Cylindrar: Passar skandinaviska oval- och rundcylindrar. Se Tillbehör motorlås, sida 6 40 H (V) Sats (Standard styrenhet): (-08) 40 H (V) Sats (Basic styrenhet): (-1) 40 H (V) Låskista: (-66) 2

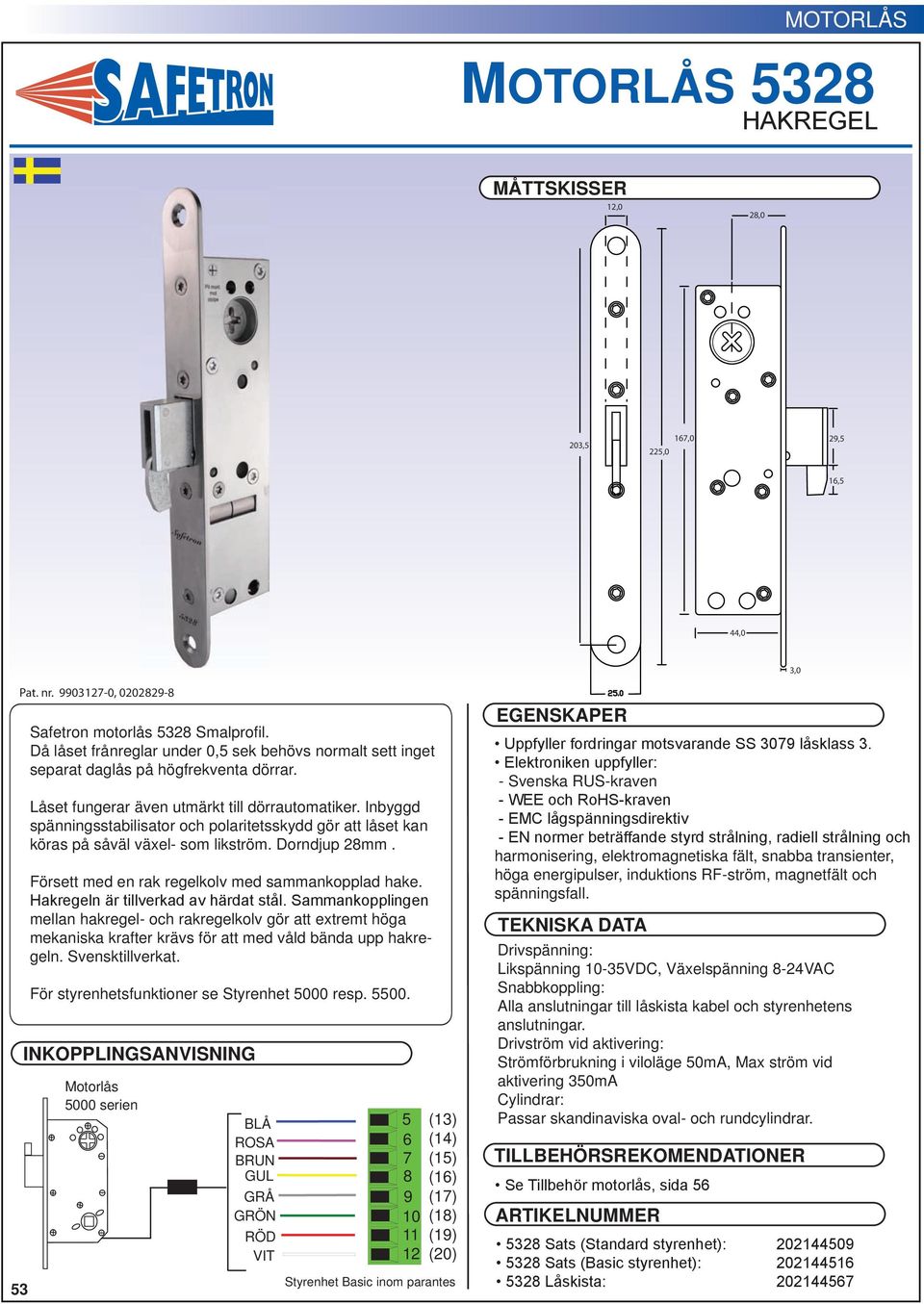

14 MOTORLÅS MOTORLÅS 28 HAKREGEL,0 28,0 20,,0 167,0 29, 16, 44,0,0 Pat. nr , Safetron motorlås 28 Smalprofil. Då låset frånreglar under 0, sek behövs normalt sett inget separat daglås på högfrekventa dörrar. Låset fungerar även utmärkt till dörrautomatiker. Inbyggd spänningsstabilisator och polaritetsskydd gör att låset kan köras på såväl växel- som likström. Dorndjup 28mm. Försett med en rak regelkolv med sammankopplad hake. Hakregeln är tillverkad av härdat stål. Sammankopplingen mellan hakregel- och rakregelkolv gör att extremt höga mekaniska krafter krävs för att med våld bända upp hakregeln. För styrenhetsfunktioner se Styrenhet 000 resp. 00. Motorlås 000 serien BLÅ ROSA BRUN GUL GRÅ GRÖN RÖD VIT (1) (14) (1) (16) (17) (18) (19) (20) Styrenhet Basic inom parantes Uppfyller fordringar motsvarande SS 079 låsklass. Elektroniken uppfyller: - Svenska RUS-kraven - WEE och RoHS-kraven - EMC lågspänningsdirektiv - EN normer beträffande styrd strålning, radiell strålning och harmonisering, elektromagnetiska fält, snabba transienter, höga energipulser, induktions RF-ström, magnetfält och spänningsfall. Drivspänning: Likspänning 10-VDC, Växelspänning 8-24VAC Snabbkoppling: Alla anslutningar till låskista kabel och styrenhetens anslutningar. Drivström vid aktivering: Strömförbrukning i viloläge 0mA, Max ström vid aktivering 0mA Cylindrar: Passar skandinaviska oval- och rundcylindrar. Se Tillbehör motorlås, sida 6 28 Sats (Standard styrenhet): Sats (Basic styrenhet): Låskista:

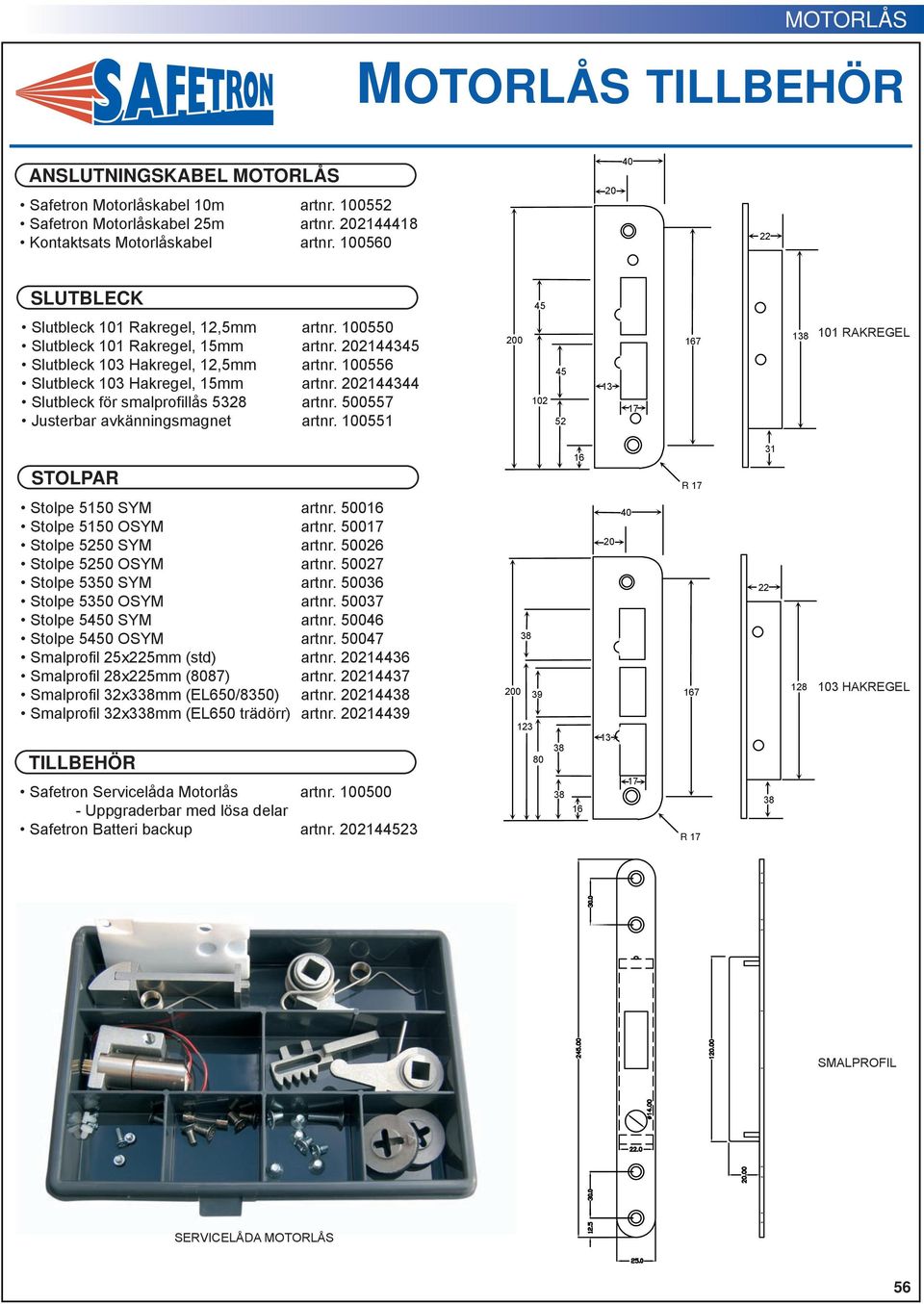

15 MOTORLÅS MOTORLÅS TILLBEHÖR ANSLUTNINGSKABEL MOTORLÅS Safetron Motorlåskabel 10m artnr Safetron Motorlåskabel 2m artnr Kontaktsats Motorlåskabel artnr SLUTBLECK Slutbleck 101 Rakregel,,mm artnr Slutbleck 101 Rakregel, 1mm artnr Slutbleck 10 Hakregel,,mm artnr Slutbleck 10 Hakregel, 1mm artnr Slutbleck för smalprofillås 28 artnr. 007 Justerbar avkänningsmagnet artnr RAKREGEL STOLPAR 16 R 17 1 Stolpe 10 SYM artnr Stolpe 10 OSYM artnr Stolpe 20 SYM artnr Stolpe 20 OSYM artnr Stolpe 0 SYM artnr. 006 Stolpe 0 OSYM artnr. 007 Stolpe 40 SYM artnr Stolpe 40 OSYM artnr Smalprofil 2xmm (std) artnr Smalprofil 28xmm (8087) artnr Smalprofil 2x8mm (EL60/80) artnr Smalprofil 2x8mm (EL60 trädörr) artnr TILLBEHÖR Safetron Servicelåda Motorlås artnr Uppgraderbar med lösa delar Safetron Batteri backup artnr R HAKREGEL SMALPROFIL SERVICELÅDA MOTORLÅS 6
