ROTATIONSGRIND BR2-T

Transkript

1 ROTATIONSGRIND BR2-T

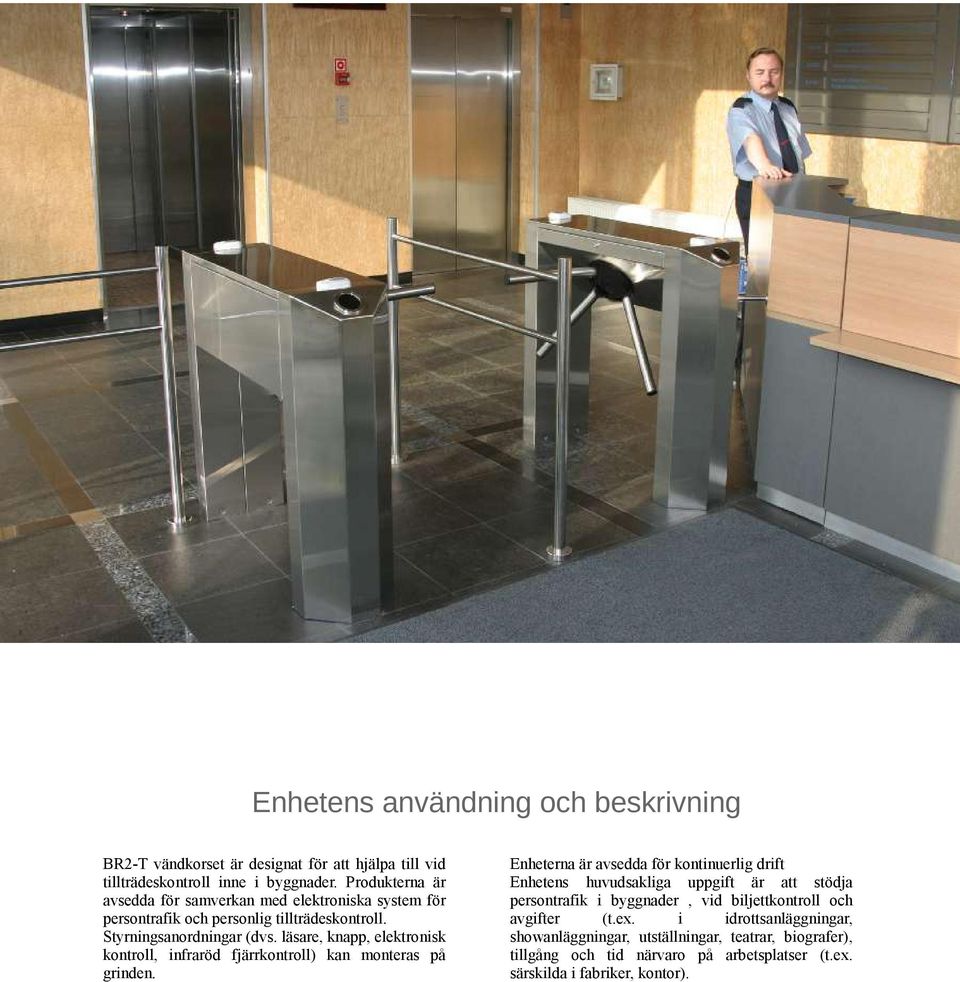

2 Enhetens användning och beskrivning BR2-T vändkorset är designat för att hjälpa till vid tillträdeskontroll inne i byggnader. Produkterna är avsedda för samverkan med elektroniska system för persontrafik och personlig tillträdeskontroll. Styrningsanordningar (dvs. läsare, knapp, elektronisk kontroll, infraröd fjärrkontroll) kan monteras på grinden. Enheterna är avsedda för kontinuerlig drift Enhetens huvudsakliga uppgift är att stödja persontrafik i byggnader, vid biljettkontroll och avgifter (t.ex. i idrottsanläggningar, showanläggningar, utställningar, teatrar, biografer), tillgång och tid närvaro på arbetsplatser (t.ex. särskilda i fabriker, kontor).

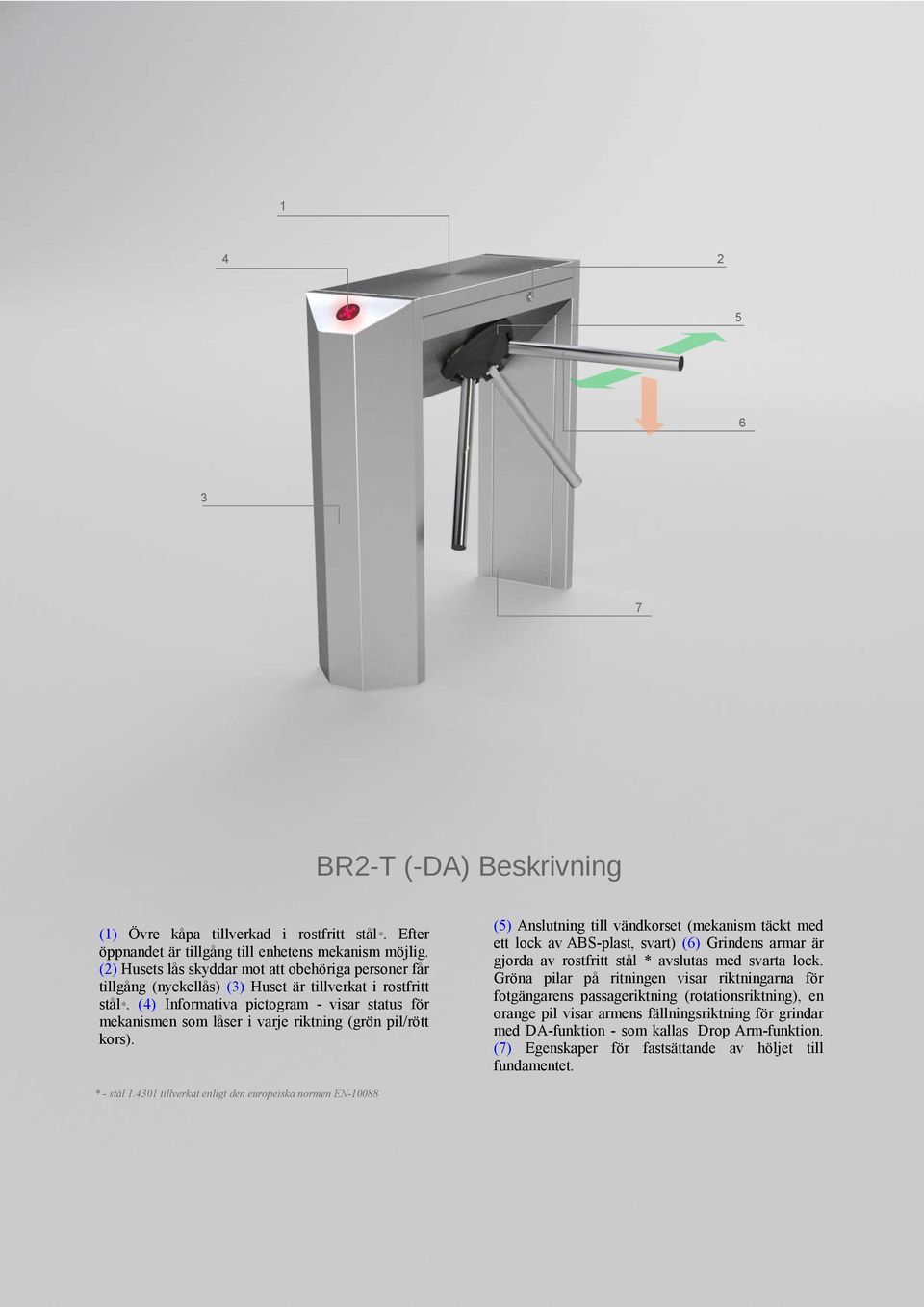

3 BR2-T (-DA) Beskrivning (1) Övre kåpa tillverkad i rostfritt stål*. Efter öppnandet är tillgång till enhetens mekanism möjlig. (2) Husets lås skyddar mot att obehöriga personer får tillgång (nyckellås) (3) Huset är tillverkat i rostfritt stål*. (4) Informativa pictogram - visar status för mekanismen som låser i varje riktning (grön pil/rött kors). (5) Anslutning till vändkorset (mekanism täckt med ett lock av ABS-plast, svart) (6) Grindens armar är gjorda av rostfritt stål * avslutas med svarta lock. Gröna pilar på ritningen visar riktningarna för fotgängarens passageriktning (rotationsriktning), en orange pil visar armens fällningsriktning för grindar med DA-funktion - som kallas Drop Arm-funktion. (7) Egenskaper för fastsättande av höljet till fundamentet. * - stål tillverkat enligt den europeiska normen EN-10088

4 BR2-T2 (-DA) Description (1) Övre kåpa tillverkad i rostfritt stål*. Efter öppnandet är tillgång till enhetens mekanism möjlig. (2) Husets lås skyddar mot att obehöriga personer får tillgång (nyckellås) (3) Huset är tillverkat i rostfritt stål*. (4) Informativa pictogram - visar status för mekanismen som låser i varje riktning (grön pil/rött kors). * - stål tillverkat enligt den europeiska normen EN (5) Anslutning till vändkorset (mekanism täckt med ett lock av ABS-plast, svart) (6) Grindens armar är gjorda av rostfritt stål * avslutas med svarta lock. Gröna pilar på ritningen visar riktningarna för fotgängarens passageriktning (rotationsriktning), en orange pil visar armens fällningsriktning för grindar med DA-funktion - som kallas Drop Arm-funktion. (7) Egenskaper för fastsättande av höljet till fundamentet.

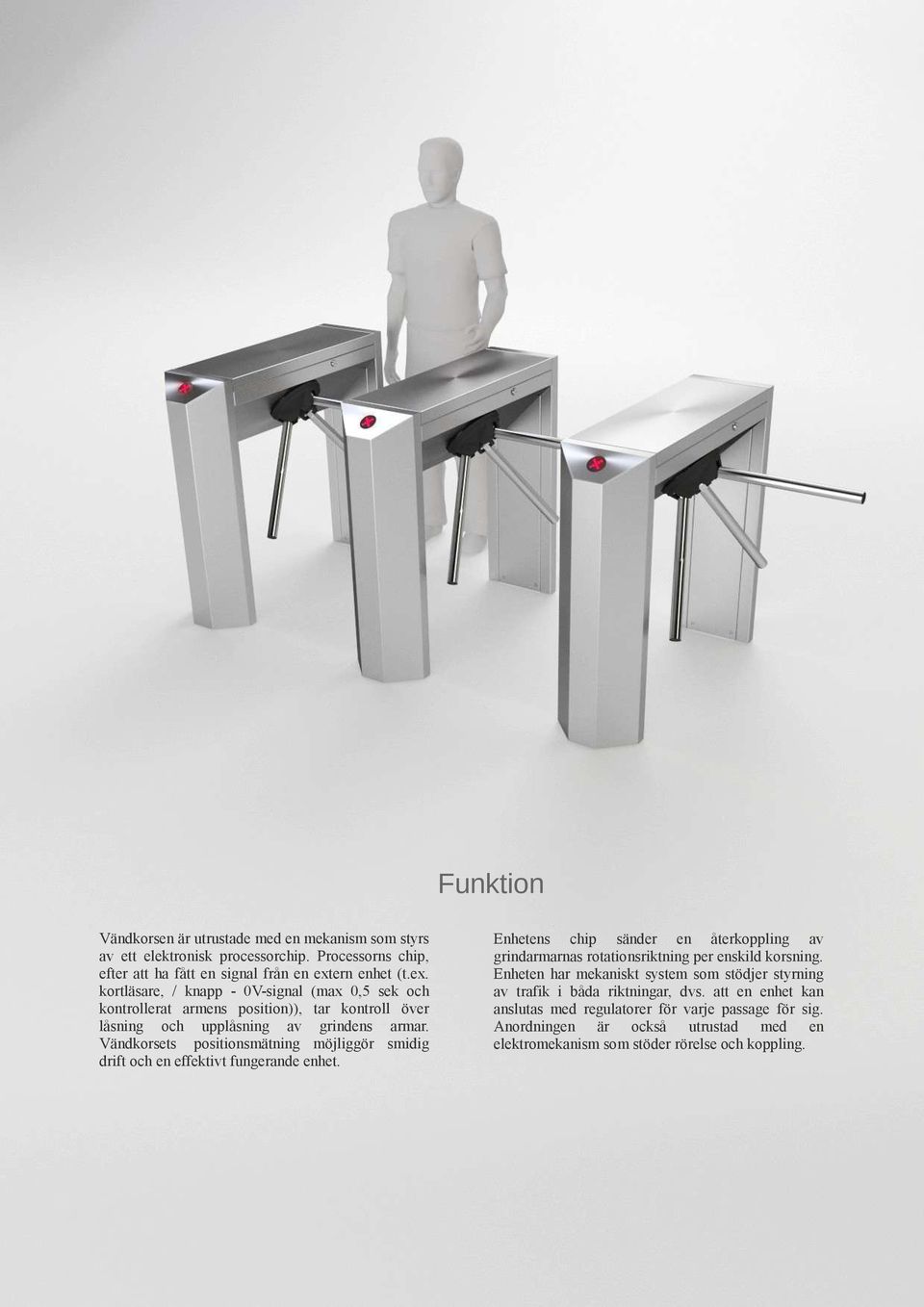

5 Funktion Vändkorsen är utrustade med en mekanism som styrs av ett elektronisk processorchip. Processorns chip, efter att ha fått en signal från en extern enhet (t.ex. kortläsare, / knapp - 0V-signal (max 0,5 sek och kontrollerat armens position)), tar kontroll över låsning och upplåsning av grindens armar. Vändkorsets positionsmätning möjliggör smidig drift och en effektivt fungerande enhet. Enhetens chip sänder en återkoppling av grindarmarnas rotationsriktning per enskild korsning. Enheten har mekaniskt system som stödjer styrning av trafik i båda riktningar, dvs. att en enhet kan anslutas med regulatorer för varje passage för sig. Anordningen är också utrustad med en elektromekanism som stöder rörelse och koppling.

6 Huvudfunktioner PICTOGRAM Visuell information visar upplåst eller låst status för enhetens armrörelser. Grön pil meddelar att grinden är upplåst för passage. Rött kryss informerar om att grinden är låst för passage. KONTROLL AV IN- OCH UTPASSAGE Mekanismen i enheten är utrustad med en hjälpkontroll vid flöde i båda riktningarna (inträde/utträde för den kontrollerade zonen. Två separata kontrollsystem kan anslutas (t.ex. läsare/regulatorer) för varje rörelseriktning för fotgängare. BAKÅTVÄNT RÖRELSELÅSNING Låsning av bakåtrörelse inaktiverar vändkorsets rotation i motsatt riktning mot en definierad punkt av den externa styranordningen. STÖDARMARNAS ROTATIONSRÖRELSE Stödarmarnas roterande rörelse är ett mekaniskt system som återgår till standardläget, som kallas nollposition. Stödsystemet består av motor, säkerhetskoppling och en växel. Rotationen styrs i hastighet beroende på rotorns position som tillåter en väl fungerande funktion av enheten. 2 TVÅ OBEROENDE LÅSSYSTEM Enheten är utrustad med två oberoende verksamma låssystem. Låssystemen tillåter effektiv drift även i tät persontrafik. Båda systemen eliminerar risken att låsa bultarna i händelse av en persons tryck på enhetens armar i stor utsträckning. 1/ 1000 POSITIONSMÄTNINGSSYSTEM MED PRECISION Enheten är utrustad med ett elektroniskt system för att mäta positionen av vändkorset (1/1000). Den tillåter styrsystemet för exakt kontroll av hastigheten på armarnas rörelser och effektiv drift av låssystemet.

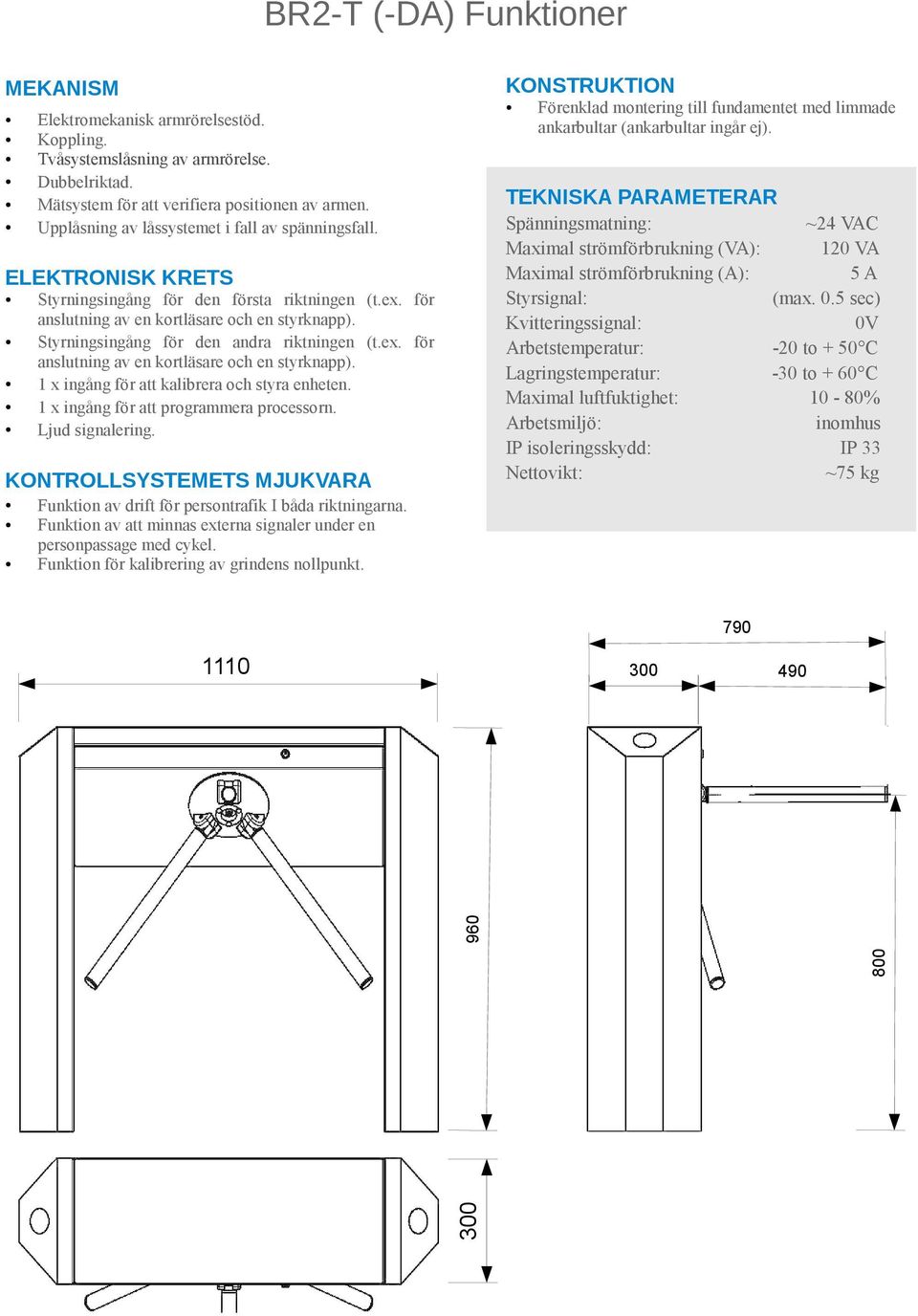

7 BR2-T (-DA) Funktioner MEKANISM Elektromekanisk armrörelsestöd. Koppling. Tvåsystemslåsning av armrörelse. Dubbelriktad. Mätsystem för att verifiera positionen av armen. Upplåsning av låssystemet i fall av spänningsfall. ELEKTRONISK KRETS Styrningsingång för den första riktningen (t.ex. för anslutning av en kortläsare och en styrknapp). Styrningsingång för den andra riktningen (t.ex. för anslutning av en kortläsare och en styrknapp). 1 x ingång för att kalibrera och styra enheten. 1 x ingång för att programmera processorn. Ljud signalering. KONTROLLSYSTEMETS MJUKVARA Funktion av drift för persontrafik I båda riktningarna. Funktion av att minnas externa signaler under en personpassage med cykel. Funktion för kalibrering av grindens nollpunkt. KONSTRUKTION Förenklad montering till fundamentet med limmade ankarbultar (ankarbultar ingår ej). TEKNISKA PARAMETERAR Spänningsmatning: ~24 VAC Maximal strömförbrukning (VA): 120 VA Maximal strömförbrukning (A): 5 A Styrsignal: (max. 0.5 sec) Kvitteringssignal: 0V Arbetstemperatur: -20 to + 50 C Lagringstemperatur: -30 to + 60 C Maximal luftfuktighet: 10-80% Arbetsmiljö: inomhus IP isoleringsskydd: IP 33 Nettovikt: ~75 kg

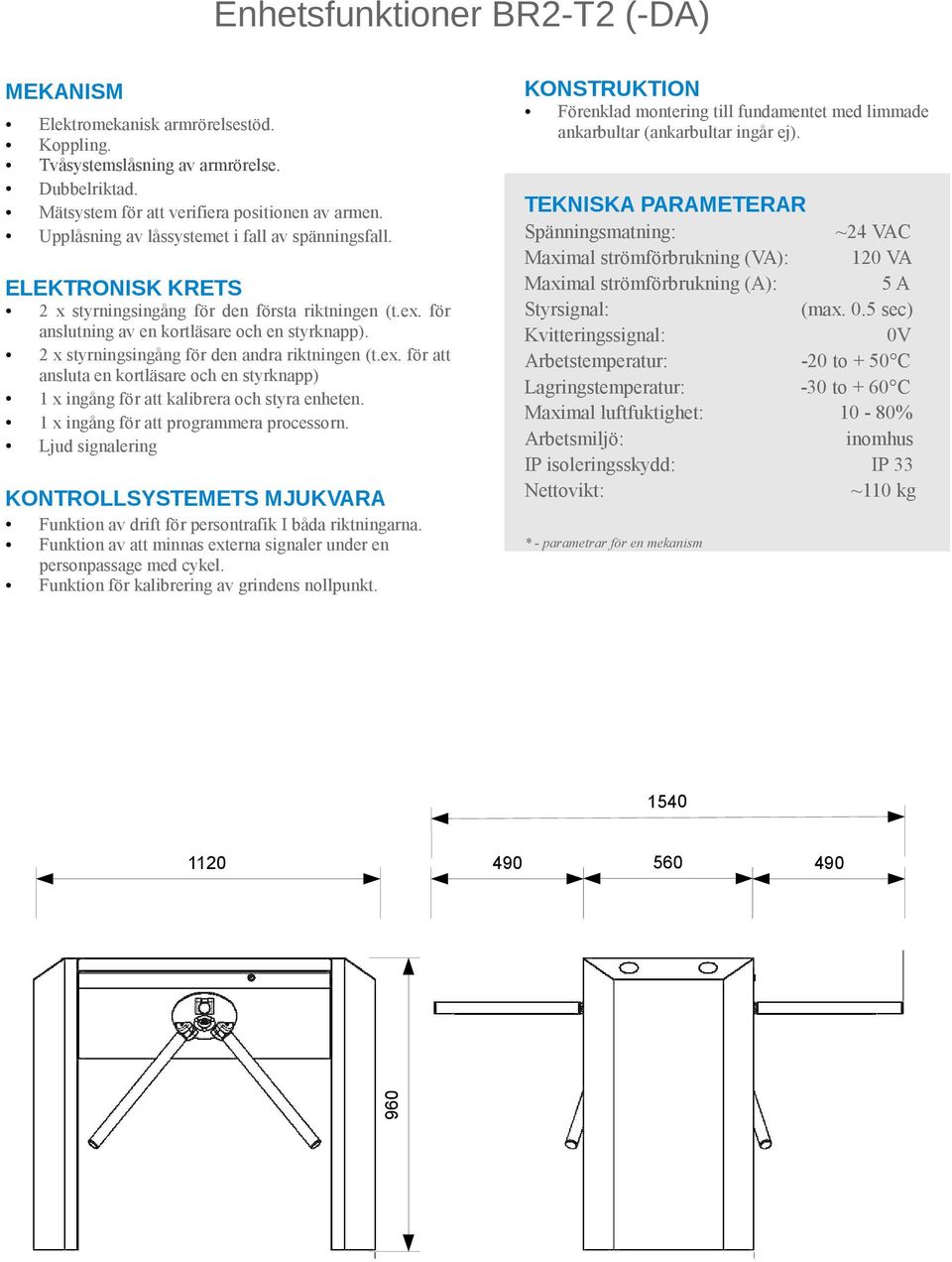

8 Enhetsfunktioner BR2-T2 (-DA) MEKANISM Elektromekanisk armrörelsestöd. Koppling. Tvåsystemslåsning av armrörelse. Dubbelriktad. Mätsystem för att verifiera positionen av armen. Upplåsning av låssystemet i fall av spänningsfall. ELEKTRONISK KRETS 2 x styrningsingång för den första riktningen (t.ex. för anslutning av en kortläsare och en styrknapp). 2 x styrningsingång för den andra riktningen (t.ex. för att ansluta en kortläsare och en styrknapp) 1 x ingång för att kalibrera och styra enheten. 1 x ingång för att programmera processorn. Ljud signalering KONTROLLSYSTEMETS MJUKVARA Funktion av drift för persontrafik I båda riktningarna. Funktion av att minnas externa signaler under en personpassage med cykel. Funktion för kalibrering av grindens nollpunkt. KONSTRUKTION Förenklad montering till fundamentet med limmade ankarbultar (ankarbultar ingår ej). TEKNISKA PARAMETERAR Spänningsmatning: ~24 VAC Maximal strömförbrukning (VA): 120 VA Maximal strömförbrukning (A): 5 A Styrsignal: (max. 0.5 sec) Kvitteringssignal: 0V Arbetstemperatur: -20 to + 50 C Lagringstemperatur: -30 to + 60 C Maximal luftfuktighet: 10-80% Arbetsmiljö: inomhus IP isoleringsskydd: IP 33 Nettovikt: ~110 kg * - parametrar för en mekanism

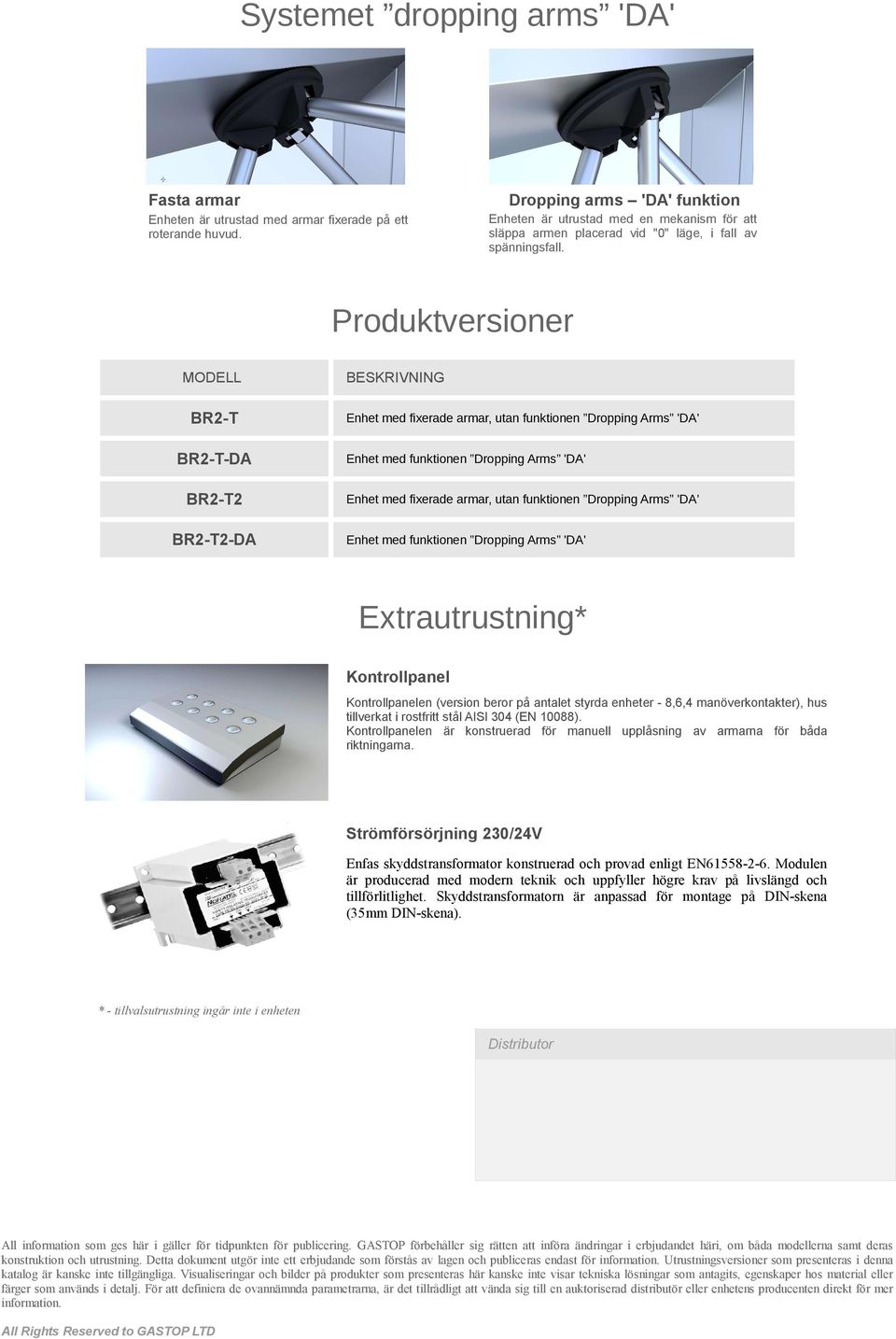

9 Systemet dropping arms 'DA' Fasta armar Enheten är utrustad med armar fixerade på ett roterande huvud. Dropping arms 'DA' funktion Enheten är utrustad med en mekanism för att släppa armen placerad vid "0" läge, i fall av spänningsfall. Produktversioner MODELL BR2-T BR2-T-DA BR2-T2 BR2-T2-DA BESKRIVNING Enhet med fixerade armar, utan funktionen Dropping Arms 'DA' Enhet med funktionen Dropping Arms 'DA' Enhet med fixerade armar, utan funktionen Dropping Arms 'DA' Enhet med funktionen Dropping Arms 'DA' Extrautrustning* Kontrollpanel Kontrollpanelen (version beror på antalet styrda enheter - 8,6,4 manöverkontakter), hus tillverkat i rostfritt stål AISI 304 (EN 10088). Kontrollpanelen är konstruerad för manuell upplåsning av armarna för båda riktningarna. Strömförsörjning 230/24V Enfas skyddstransformator konstruerad och provad enligt EN Modulen är producerad med modern teknik och uppfyller högre krav på livslängd och tillförlitlighet. Skyddstransformatorn är anpassad för montage på DIN-skena (35mm DIN-skena). * - tillvalsutrustning ingår inte i enheten Distributor All information som ges här i gäller för tidpunkten för publicering. GASTOP förbehåller sig rätten att införa ändringar i erbjudandet häri, om båda modellerna samt deras konstruktion och utrustning. Detta dokument utgör inte ett erbjudande som förstås av lagen och publiceras endast för information. Utrustningsversioner som presenteras i denna katalog är kanske inte tillgängliga. Visualiseringar och bilder på produkter som presenteras här kanske inte visar tekniska lösningar som antagits, egenskaper hos material eller färger som används i detalj. För att definiera de ovannämnda parametrarna, är det tillrådligt att vända sig till en auktoriserad distributör eller enhetens producenten direkt för mer information. All Rights Reserved to GASTOP LTD
