1 1 (11) A TR9-07 Passersystem för Svenska Kraftnäts anläggningar Inledning För att förbättra säkerhet och underhåll, har Svenska Kraftnät ett datorbaserat inpasseringssystem. Underlaget i TR9-07 har tagits fram av Svenska Kraftnät och har godkänts som lämpligt underlag för upphandlingen.

2

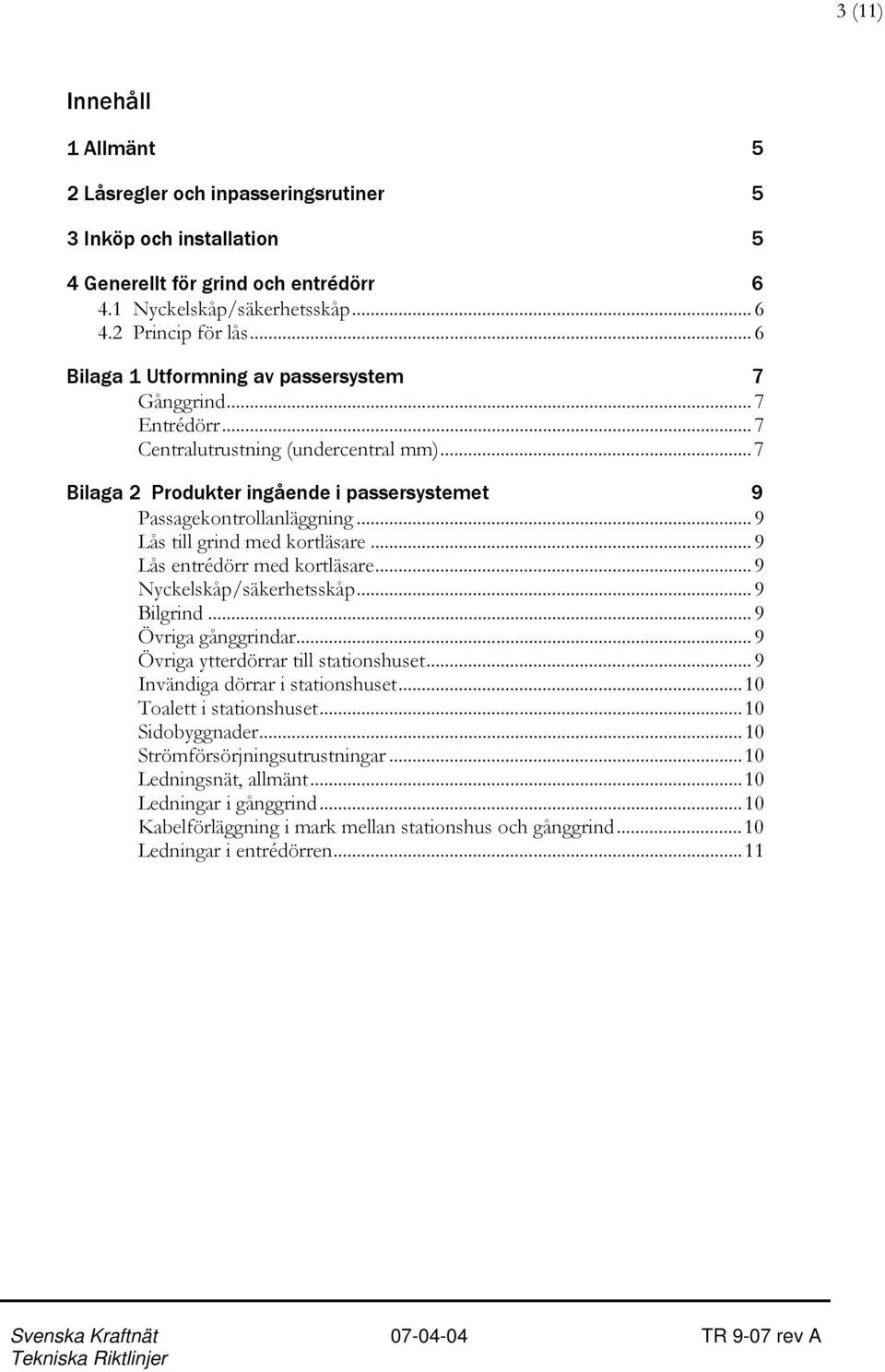

3 3 (11) Innehåll 1 Allmänt 5 2 Låsregler och inpasseringsrutiner 5 3 Inköp och installation 5 4 Generellt för grind och entrédörr Nyckelskåp/säkerhetsskåp Princip för lås...6 Bilaga 1 Utformning av passersystem 7 Gånggrind... 7 Entrédörr... 7 Centralutrustning (undercentral mm)... 7 Bilaga 2 Produkter ingående i passersystemet 9 Passagekontrollanläggning... 9 Lås till grind med kortläsare... 9 Lås entrédörr med kortläsare... 9 Nyckelskåp/säkerhetsskåp... 9 Bilgrind... 9 Övriga gånggrindar... 9 Övriga ytterdörrar till stationshuset... 9 Invändiga dörrar i stationshuset...10 Toalett i stationshuset...10 Sidobyggnader...10 Strömförsörjningsutrustningar...10 Ledningsnät, allmänt...10 Ledningar i gånggrind...10 Kabelförläggning i mark mellan stationshus och gånggrind...10 Ledningar i entrédörren...11

4

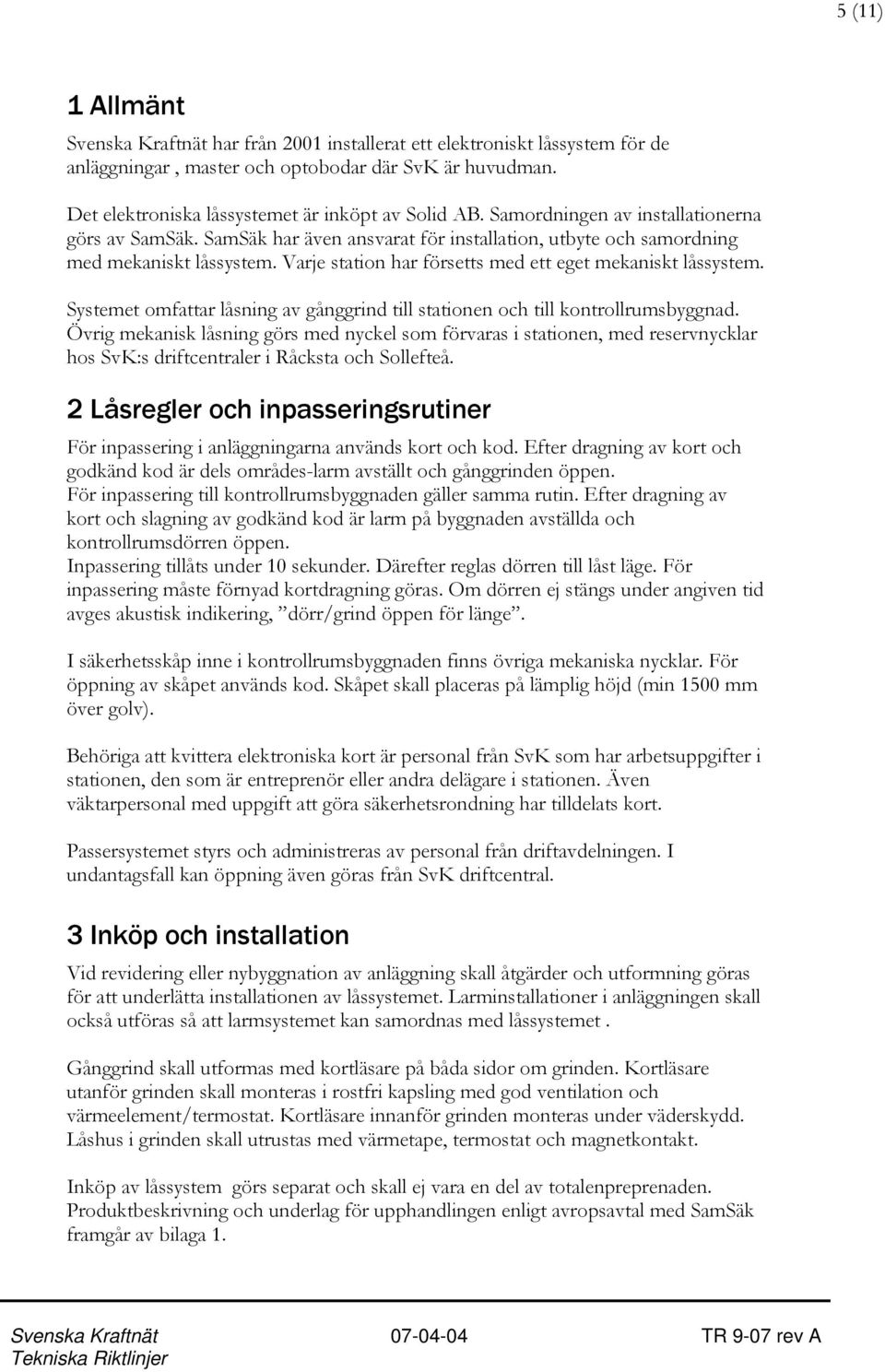

5 5 (11) 1 Allmänt Svenska Kraftnät har från 2001 installerat ett elektroniskt låssystem för de anläggningar, master och optobodar där SvK är huvudman. Det elektroniska låssystemet är inköpt av Solid AB. Samordningen av installationerna görs av SamSäk. SamSäk har även ansvarat för installation, utbyte och samordning med mekaniskt låssystem. Varje station har försetts med ett eget mekaniskt låssystem. Systemet omfattar låsning av gånggrind till stationen och till kontrollrumsbyggnad. Övrig mekanisk låsning görs med nyckel som förvaras i stationen, med reservnycklar hos SvK:s driftcentraler i Råcksta och Sollefteå. 2 Låsregler och inpasseringsrutiner För inpassering i anläggningarna används kort och kod. Efter dragning av kort och godkänd kod är dels områdes-larm avställt och gånggrinden öppen. För inpassering till kontrollrumsbyggnaden gäller samma rutin. Efter dragning av kort och slagning av godkänd kod är larm på byggnaden avställda och kontrollrumsdörren öppen. Inpassering tillåts under 10 sekunder. Därefter reglas dörren till låst läge. För inpassering måste förnyad kortdragning göras. Om dörren ej stängs under angiven tid avges akustisk indikering, dörr/grind öppen för länge. I säkerhetsskåp inne i kontrollrumsbyggnaden finns övriga mekaniska nycklar. För öppning av skåpet används kod. Skåpet skall placeras på lämplig höjd (min 1500 mm över golv). Behöriga att kvittera elektroniska kort är personal från SvK som har arbetsuppgifter i stationen, den som är entreprenör eller andra delägare i stationen. Även väktarpersonal med uppgift att göra säkerhetsrondning har tilldelats kort. Passersystemet styrs och administreras av personal från driftavdelningen. I undantagsfall kan öppning även göras från SvK driftcentral. 3 Inköp och installation Vid revidering eller nybyggnation av anläggning skall åtgärder och utformning göras för att underlätta installationen av låssystemet. Larminstallationer i anläggningen skall också utföras så att larmsystemet kan samordnas med låssystemet. Gånggrind skall utformas med kortläsare på båda sidor om grinden. Kortläsare utanför grinden skall monteras i rostfri kapsling med god ventilation och värmeelement/termostat. Kortläsare innanför grinden monteras under väderskydd. Låshus i grinden skall utrustas med värmetape, termostat och magnetkontakt. Inköp av låssystem görs separat och skall ej vara en del av totalenpreprenaden. Produktbeskrivning och underlag för upphandlingen enligt avropsavtal med SamSäk framgår av bilaga 1.

6 6 (11) Utformning av gånggrindar och elanslutningar framgår av bilaga 2 Gånggrind (1 st) skall utformas med kortläsare på båda sidorna om grinden, kortläsaren som placeras utanför stängslet skall monteras i rostfri kapsling med god ventilation och värmeelement/termostat. Kortläsaren innanför stängslet monteras under väderskydd. För att höja driftsäkerheten skall låshuset i grinden utrustas med värmetape och termostat. Även magnetkontakt skall monteras på grinden. Entrédörren till kontrollrumsbyggnaden skall utformas med kortläsare från utsidan och öppnarknapp från insidan. Vredet på låsenheten skall placeras under krossbar kåpa. I samband med godkänd transaktion i kortläsaren skall även nyckelskåpet i stationshuset kunna manövreras under 5 minuter, därefter skall denna funktion återställas. Nyckelskåpet skall primärt styras via passagekontrollsystemet och sekundärt med skåpets egna kodlås, (först en godkänd transaktion i kortläsaren till kontrollrumsbyggnaden därefter unik kod till nyckelskåpet). Beställaren anger kod i samband med montage. 4 Generellt för grind och entrédörr Vid godkänd transaktion i systemet skall berörd dörr/grind tillåta passage under 10 sekunder och därefter automatiskt reglas. Om dörren ej stängs inom angiven tid skall akustisk indikering avges dörr/grind öppen för länge. Indikeringen skall avges 3 sekunder efter det att dörren/grinden skulle ha varit stängd och reglad. Indikeringen skall kvarstå under 4 minuter. Indikering skall lägst avges med 70 db 4.1 Nyckelskåp/säkerhetsskåp I skåpet som skall placeras inne i stationshuset skall samtliga nycklar till fastigheten förvaras. Skåpet skall vara väl förankrat i väggen. 4.2 Princip för lås Samtliga dörrar in till kontrollrumsbyggnaden skall från utsidan förses med blindcylindrar/blindskyltar och från insidan med vred. Övriga grindar (gäller ej gånggrind med kortläsare) skall låsas med självlåsande hänglås. Övriga byggnader på området skall låsas med låscylinder från utsidan och vred från insidan. Samtliga låscylindrar/hänglås som installeras på stationen skall utföras med samma nyckel som skall vara unik för stationen, totalt skall 5 st nycklar levereras. Dessa skall förvaras i nyckelskåpet/säkerhetsskåpet.

7 7 (11) Bilaga 1 Utformning av passersystem Denna bilaga är en instruktion för gränsdragning för att den som utför en totalentreprenad skall förbereda senare montage av passersystem. Underlaget baseras på de installationer av passersystemet som utfördes Gånggrind Levereras med monterat låshus Assa I grindstolpe ska Assa säkerhetsslutbleck 1487 sitta monterat. Grind ska vara försedd med tomrör för kabeldragning från uttag för låshus till grindens bakkant. Tomrör ska förses med dragtråd. Tomrör ska vara minst 12 mm i diameter och sluta ca 200 mm upp på grinden från grindens nederkant räknat. På grindens insida vid rörslut ska ett hål anpassat till diameter på tomrör göras. Hålet ska täckas med en plastpropp. Passning mellan grind och grindstolpar bör vara 3 mm ± 1 mm Från stationshus till grindens gångjärnsida ska det förläggas ett markrör för kabelförläggning. Detta markrör ska vara försett med dragtråd. För matning av värmeelement i låda för placering av kortläsare så ska det dras fram elmatning 230V AC. Entrédörr Dörr ska vara lägst i dörrklass 2 enligt SS Dörr levereras med monterat låshus Assa som daglås. Dörr ska levereras med monterat låshus Assa som nattlås. I dörrkarm ska Assa säkerhetsslutbleck 1487 sitta monterat vid båda låsen. Dörrblad ska vara försett med tomrör för kabeldragning från båda uttagen för låshus till dörrs bakkant. Tomrör ska vara minst 12 mm i diameter. Tomrör ska vara försedda med dragtråd. Tomrör ska sluta i dörrens bakkant vid färdigt uttag för kabelöverföring EA 281 Från uttag för överföring EA281 förläggs ett tomrör i vägg som avslutas ca 200 mm ovan dörrkarm. Tomrör ska vara minst 12 mm i diameter. Centralutrustning (undercentral mm) Undercentral och övrig centralutrustning ska placeras monteringsstativ och plats för detta ska reserveras i uppvärmt utrymme. För centralutrustning ska följande ordnas: Framdragning av 110 eller 220V likspänning för matning av undercentral. Framdragning av 110 eller 220V likspänning för matning av signalomvandlare. Framdragning av 230V växelström för matning av värme till ellås. Jordkabel om 35mm 2 för jordning av monteringsstativ. Gränssnitt för montage av centralutrustning är som följer: Säkerhetsentreprenör (låssmed) gör följande: På anvisad plats monteras ett monteringsstativ. På stativ monteras undercentral, signalomvandlare, två stycken DC/DC omvandlare, en transformator.

8 8 (11) Svenska Kraftnät ombesörjer följande: Anslutning av 110/220 V DC till två omvandlare. Anslutning av 230V AC till transformator. Anslutning av monteringsstativ till jord. Anslutning av signalomvandlare till kommunikation mot centraldator.

9 9 (11) Bilaga 2 Produkter ingående i passersystemet Passagekontrollanläggning Passagekontrollsystemet skall vara av fabrikat Solicard Kortläsare 6355MLB2 + element 6355VS Undercentral 6300UC Signalomvandlare CL-20 Modem om så erfordras Eriksson 2319 Åskskydd Z-01 2 st/ kortläsarslinga Öppnarknapp TKN-01, monteras på insidan av stationshuset (entrédörren). DC/DC omvandlare Mascot Reläkort 6311-RK Väderskydd KL, monteras över kortläsaren på insidan av grinden Rostfri kapsling till kortläsare i grind miljön + termostat och element 10W Lås till grind med kortläsare (se även ritning P:02 och P:03) Abloy 8180/24v med kabel 8850 Assa värmetape Assa termostat Assa cylinderbehör 4265 med envägsskruv Magnetkontakt Aritech DC 1076 med 6 m kabel Lås entrédörr med kortläsare (se även ritning P:01 och P:03) Abloy 8180/24v med kabel 8850 Assa cylinderbehör 256 inkl blindcylinder Plastkåpa över vredet Solid KBS Magnetkontakt Aritech DC 1076 med 6 m kabel Dorma dörrstängare TS 81 med standardarm Nyckelskåp/säkerhetsskåp (se även ritning P:01) Unisafe säkerhetsskåp KVS 1001S med elektriskt LaGardlås Bilgrind Assa Twin Max hänglås 5241 Övriga gånggrindar Assa Twin Max hänglås 5241 Övriga ytterdörrar till stationshuset Assa låshus 562 Assa slutbleck anpassas till karmen Assa cylinderbehör 256

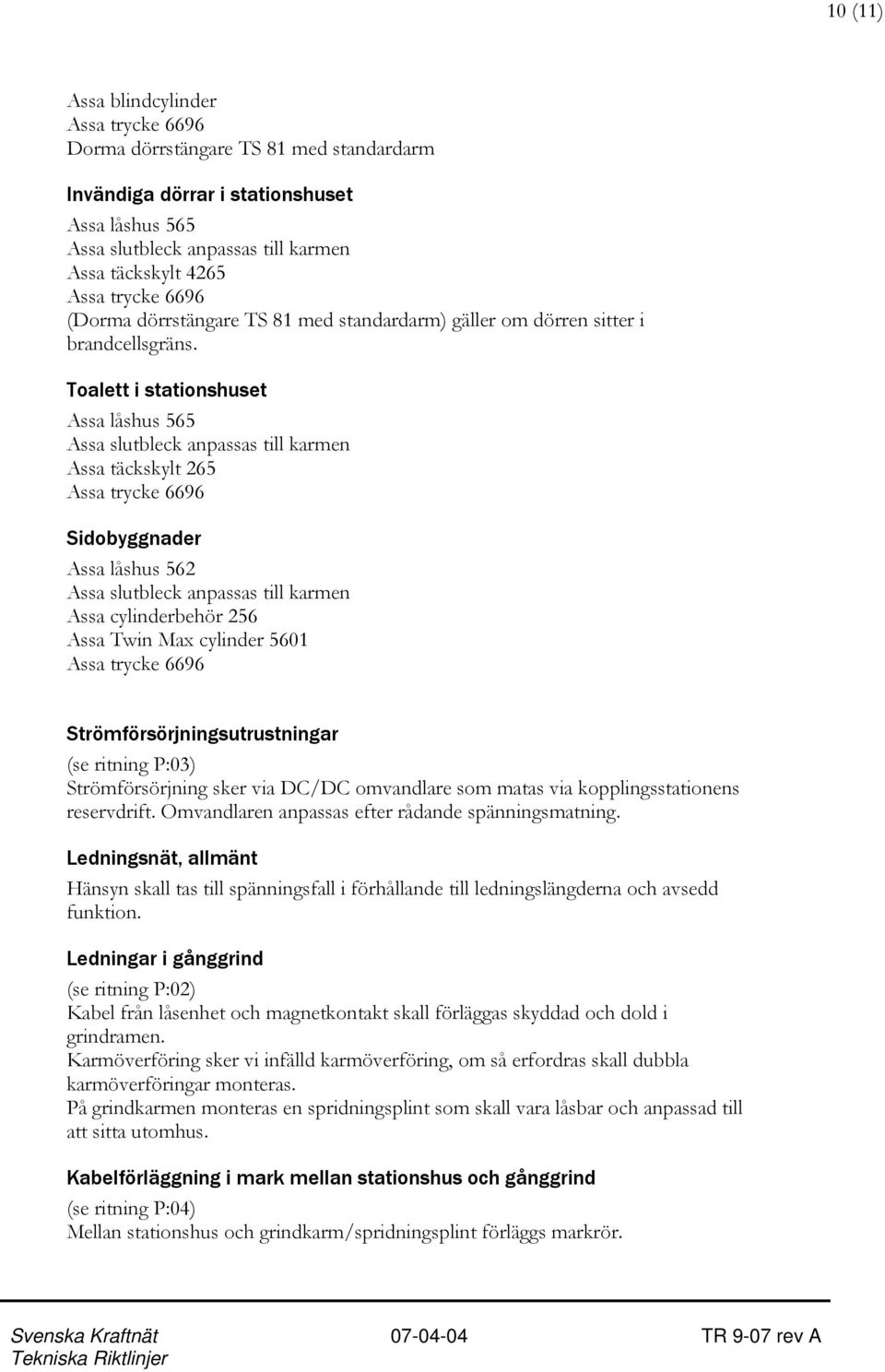

10 10 (11) Assa blindcylinder Dorma dörrstängare TS 81 med standardarm Invändiga dörrar i stationshuset Assa låshus 565 Assa slutbleck anpassas till karmen Assa täckskylt 4265 (Dorma dörrstängare TS 81 med standardarm) gäller om dörren sitter i brandcellsgräns. Toalett i stationshuset Assa låshus 565 Assa slutbleck anpassas till karmen Assa täckskylt 265 Sidobyggnader Assa låshus 562 Assa slutbleck anpassas till karmen Assa cylinderbehör 256 Assa Twin Max cylinder 5601 Strömförsörjningsutrustningar (se ritning P:03) Strömförsörjning sker via DC/DC omvandlare som matas via kopplingsstationens reservdrift. Omvandlaren anpassas efter rådande spänningsmatning. Ledningsnät, allmänt Hänsyn skall tas till spänningsfall i förhållande till ledningslängderna och avsedd funktion. Ledningar i gånggrind (se ritning P:02) Kabel från låsenhet och magnetkontakt skall förläggas skyddad och dold i grindramen. Karmöverföring sker vi infälld karmöverföring, om så erfordras skall dubbla karmöverföringar monteras. På grindkarmen monteras en spridningsplint som skall vara låsbar och anpassad till att sitta utomhus. Kabelförläggning i mark mellan stationshus och gånggrind (se ritning P:04) Mellan stationshus och grindkarm/spridningsplint förläggs markrör.

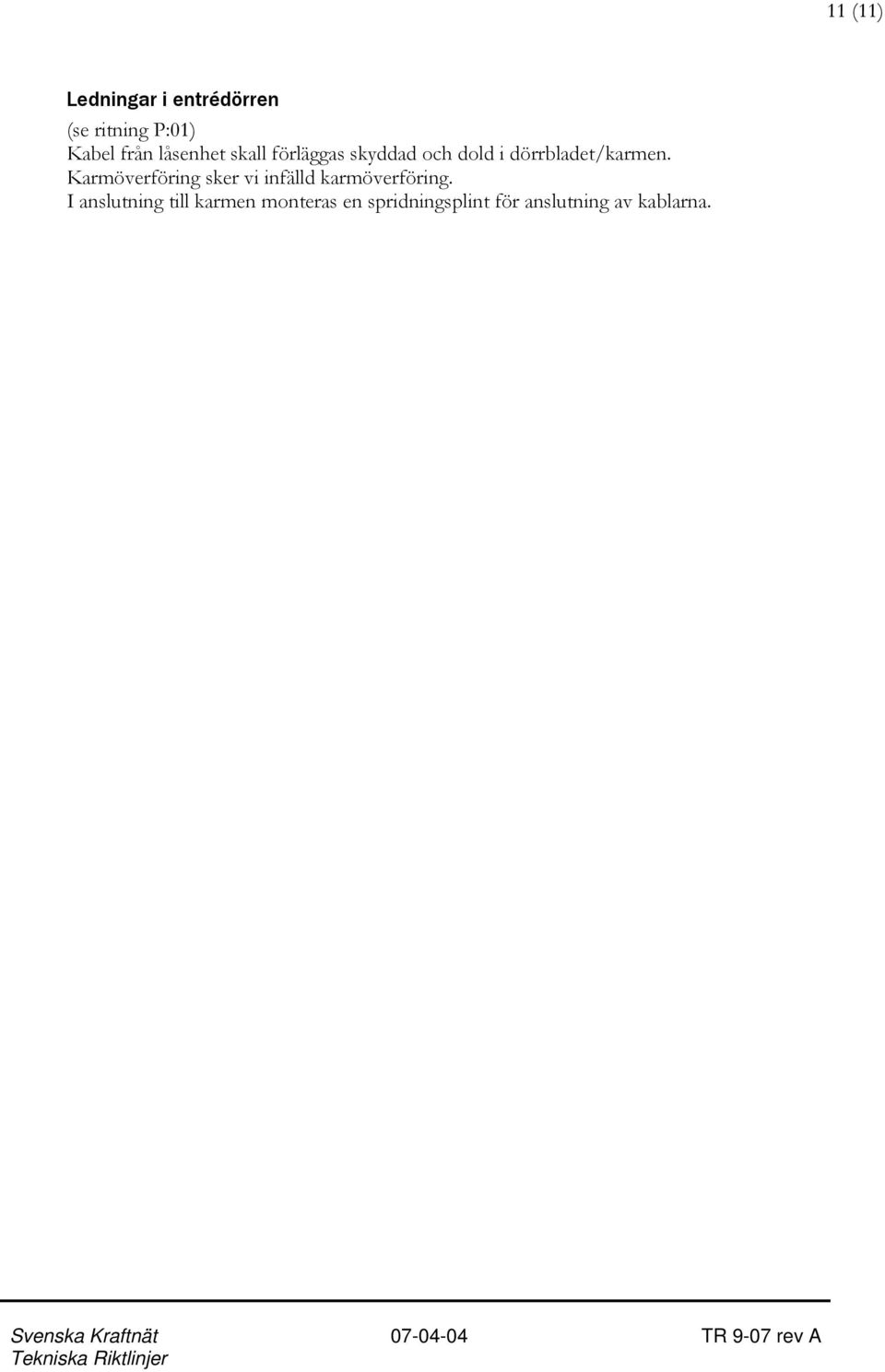

11 11 (11) Ledningar i entrédörren (se ritning P:01) Kabel från låsenhet skall förläggas skyddad och dold i dörrbladet/karmen. Karmöverföring sker vi infälld karmöverföring. I anslutning till karmen monteras en spridningsplint för anslutning av kablarna.
