Reviderad: Upprättad: Handläggare: Jan-Ove Fransson STYRDOKUMENT BRANDLARM. Fastighet, Östersunds kommun

Transkript

1 Reviderad: Upprättad: : Jan-Ove Fransson STYRDOKUMENT Fastighet, Östersunds kommun

2 Sidan 2 (7) FÖRKLARING TILL STYRDOKUMENT Detta dokument skall användas vid all projektering och utförande på uppdrag av Östersunds kommun, Teknisk förvaltning/fastighet. Detta styrdokument kompletterar AMA samt övriga lagstadgade bestämmelser. Styrdokumentet utgår till stor del från Teknisk Förvaltning/Fastighets kvalitets-, miljö- och energiarbete. Avsteg från styrdokumentet får inte ske utan beställarens skriftliga godkännande. Vid frågor kontakta handläggare: Jan-Ove Fransson Tel: Mob.tel: jan-ove.fransson@ostersund.se

3 Sidan 3 (7) INNEHÅLLSFÖRTECKNING Sid Allmänt 4 Funktioner 4 Utförande / Montage 5 Övrigt 7

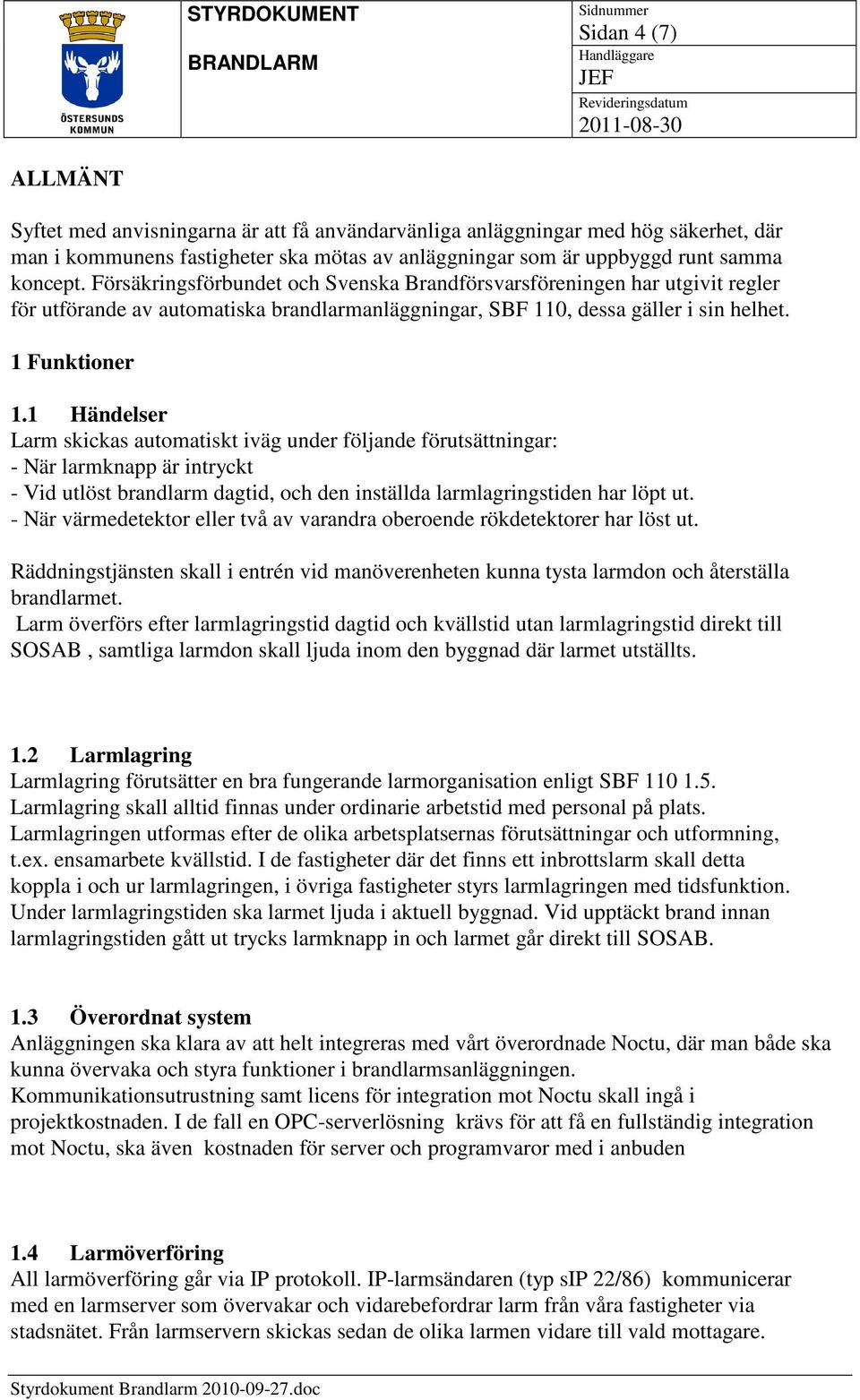

4 Sidan 4 (7) ALLMÄNT Syftet med anvisningarna är att få användarvänliga anläggningar med hög säkerhet, där man i kommunens fastigheter ska mötas av anläggningar som är uppbyggd runt samma koncept. Försäkringsförbundet och Svenska Brandförsvarsföreningen har utgivit regler för utförande av automatiska brandlarmanläggningar, SBF 110, dessa gäller i sin helhet. 1 Funktioner 1.1 Händelser Larm skickas automatiskt iväg under följande förutsättningar: - När larmknapp är intryckt - Vid utlöst brandlarm dagtid, och den inställda larmlagringstiden har löpt ut. - När värmedetektor eller två av varandra oberoende rökdetektorer har löst ut. Räddningstjänsten skall i entrén vid manöverenheten kunna tysta larmdon och återställa brandlarmet. Larm överförs efter larmlagringstid dagtid och kvällstid utan larmlagringstid direkt till SOSAB, samtliga larmdon skall ljuda inom den byggnad där larmet utställts. 1.2 Larmlagring Larmlagring förutsätter en bra fungerande larmorganisation enligt SBF Larmlagring skall alltid finnas under ordinarie arbetstid med personal på plats. Larmlagringen utformas efter de olika arbetsplatsernas förutsättningar och utformning, t.ex. ensamarbete kvällstid. I de fastigheter där det finns ett inbrottslarm skall detta koppla i och ur larmlagringen, i övriga fastigheter styrs larmlagringen med tidsfunktion. Under larmlagringstiden ska larmet ljuda i aktuell byggnad. Vid upptäckt brand innan larmlagringstiden gått ut trycks larmknapp in och larmet går direkt till SOSAB. 1.3 Överordnat system Anläggningen ska klara av att helt integreras med vårt överordnade Noctu, där man både ska kunna övervaka och styra funktioner i brandlarmsanläggningen. Kommunikationsutrustning samt licens för integration mot Noctu skall ingå i projektkostnaden. I de fall en OPC-serverlösning krävs för att få en fullständig integration mot Noctu, ska även kostnaden för server och programvaror med i anbuden 1.4 Larmöverföring All larmöverföring går via IP protokoll. IP-larmsändaren (typ sip 22/86) kommunicerar med en larmserver som övervakar och vidarebefordrar larm från våra fastigheter via stadsnätet. Från larmservern skickas sedan de olika larmen vidare till vald mottagare.

5 Sidan 5 (7) 2 Utförande/Montage 2.1 Detektorer Alla detektorer ska vara godkända och anpassade efter verksamheten i lokalerna (SBF 110 3:3). Särskild vikt skall läggas vid val och placering av detektorer så att risken för onödiga larm undviks. Som allmän regel gäller att där rökdetektorer installeras, skall dessa avge servicelarm vid nedsmutsad detektor (servicelarm). I utrymmen där man misstänker risk för åverkan t.ex. gymnastiksalar, rörelselek och liknande skall detektorer förses med mekaniskt skydd. Detektorer skall skydda korridorer, entréer, kapprum, tekniska utrymmen, skolsalar, lekrum, sovsalar, gymnastik, matsalar, administrativa lokaler samt vindar. Alla detektorer ska vara adresserbara. På speciellt svåråtkomliga ställen t.ex. vindar och utrymmen med hög takhöjd ska en lösning med samplingsdetektorer beaktas. Utomhus under takfot, och övriga ställen där man kan misstänka en ökad brandrisk, skall branddetekterande kabel installeras. Kabeln skyddas på utsatta ställen med hålad metallprofil. Alla detektorer skall vara märkta och ha individuella adresser. För rökdetektorer ska provstång med provflaska ingå. 2.2 Sprinkler I särskilt boende för äldre och liknande anläggningar installeras alltid sprinkleranläggningar. I övriga anläggningar installeras sprinkler efter särskilda beslut. Utrustning och instruktion för provning av installationen ska ingå i leverans. 2.3 Sektionsindelning Sektionsindelningen ska på ett lätt sätt kunna ändras i efterhand, vid t.ex. ombyggnationer. Grundförutsättningen är att varje detektor skall kunna identifieras individuellt vid larm. Varje detektor skall märkas med adressnummer. 2.4 Brandlarmtablå/brandförsvarstablå Larmlagring Centralapparatens uppgift är att övervaka och administrera detektorer, larmdon och larmöverföringsutrustning så att larm med säkerhet överförs till SOSAB. Den är räddningstjänstens informationscentral på platsen. Verksamhetens manövertablå sätts upp i närheten av expedition eller motsvarande. Vid anläggning med flera byggnader eller där byggnaden är uppdelad avdelningsvis, kan flera tablåer erfordras. I manövertablån ska man se vilken detektor som löst och också kunna köpa undersökningstid. Lokal där centralapparaten installeras skall vara skyddad av rökdetektor. Centralutrustning skall vara försedd med överspänningsskydd för kraft och teleledningar. Erforderlig strömförsörjning med batteribackup skall ingå. I centralapparaten skall behörig personal (anläggningsskötare) kunna ställa om larmöverföringsfunktionen i direktlarm eller larmorganisation. 2.5 Larmknapp

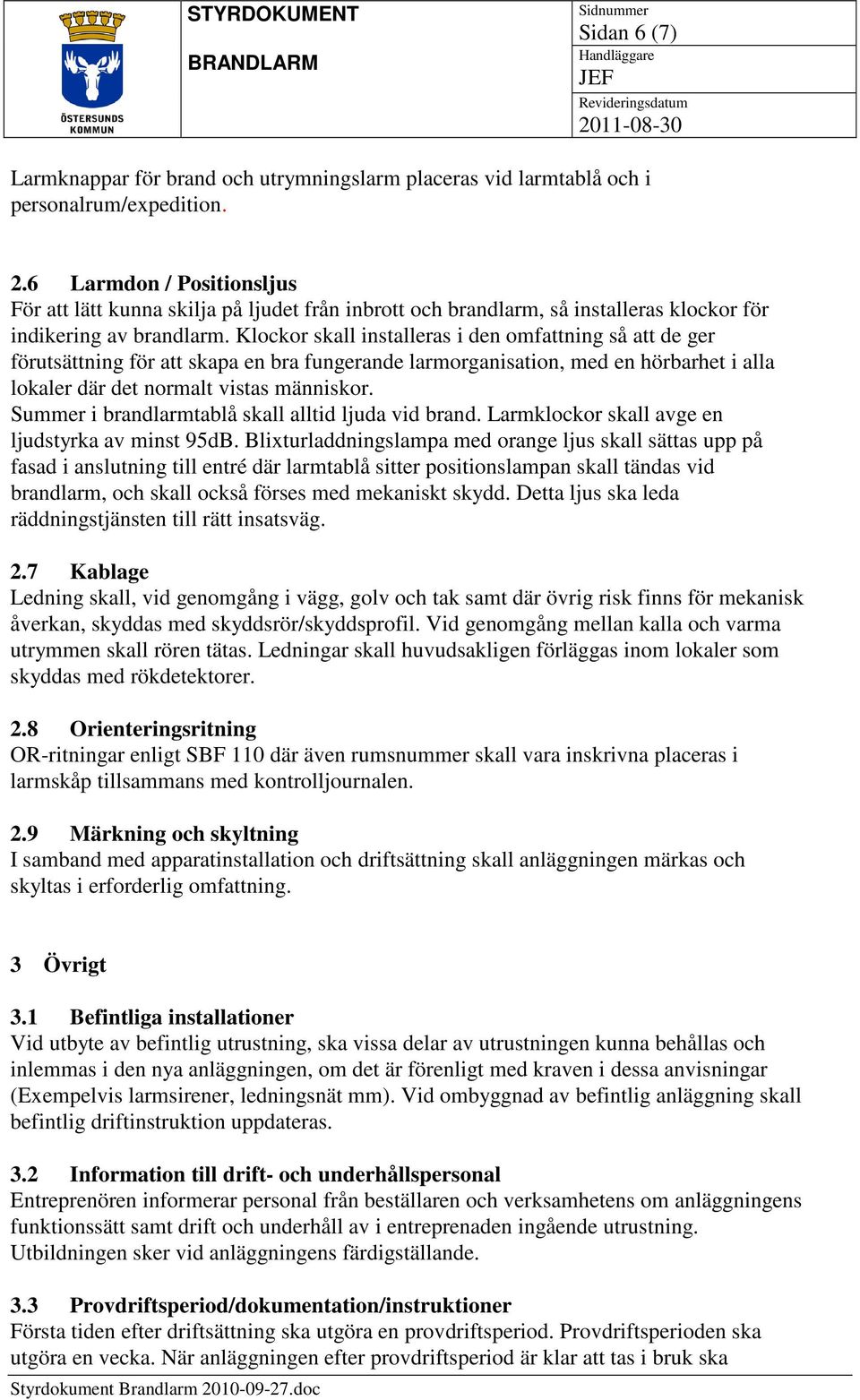

6 Sidan 6 (7) Larmknappar för brand och utrymningslarm placeras vid larmtablå och i personalrum/expedition. 2.6 Larmdon / Positionsljus För att lätt kunna skilja på ljudet från inbrott och brandlarm, så installeras klockor för indikering av brandlarm. Klockor skall installeras i den omfattning så att de ger förutsättning för att skapa en bra fungerande larmorganisation, med en hörbarhet i alla lokaler där det normalt vistas människor. Summer i brandlarmtablå skall alltid ljuda vid brand. Larmklockor skall avge en ljudstyrka av minst 95dB. Blixturladdningslampa med orange ljus skall sättas upp på fasad i anslutning till entré där larmtablå sitter positionslampan skall tändas vid brandlarm, och skall också förses med mekaniskt skydd. Detta ljus ska leda räddningstjänsten till rätt insatsväg. 2.7 Kablage Ledning skall, vid genomgång i vägg, golv och tak samt där övrig risk finns för mekanisk åverkan, skyddas med skyddsrör/skyddsprofil. Vid genomgång mellan kalla och varma utrymmen skall rören tätas. Ledningar skall huvudsakligen förläggas inom lokaler som skyddas med rökdetektorer. 2.8 Orienteringsritning OR-ritningar enligt SBF 110 där även rumsnummer skall vara inskrivna placeras i larmskåp tillsammans med kontrolljournalen. 2.9 Märkning och skyltning I samband med apparatinstallation och driftsättning skall anläggningen märkas och skyltas i erforderlig omfattning. 3 Övrigt 3.1 Befintliga installationer Vid utbyte av befintlig utrustning, ska vissa delar av utrustningen kunna behållas och inlemmas i den nya anläggningen, om det är förenligt med kraven i dessa anvisningar (Exempelvis larmsirener, ledningsnät mm). Vid ombyggnad av befintlig anläggning skall befintlig driftinstruktion uppdateras. 3.2 Information till drift- och underhållspersonal Entreprenören informerar personal från beställaren och verksamhetens om anläggningens funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Utbildningen sker vid anläggningens färdigställande. 3.3 Provdriftsperiod/dokumentation/instruktioner Första tiden efter driftsättning ska utgöra en provdriftsperiod. Provdriftsperioden ska utgöra en vecka. När anläggningen efter provdriftsperiod är klar att tas i bruk ska

7 Sidan 7 (7) anläggarintyg, service- och säkerhetskoder och övrig dokumentation färdigställas och överlämnas till anläggningsägaren. Senast vid slutbesiktning ska entreprenör, till beställaren, i två exemplar, överlämna kompletta pärmar/mappar innehållande samordnad drift- och underhållsinstruktion. Den ska innehålla alla i entreprenaden ingående arbeten. För att underlätta hanteringen av centralen skall det finnas ett laminerat menyträd vid centralen. Överlämnande beskrivningar och instruktioner skall vara på svenska. En enkel handhavadeinstruktion med alla styrfunktioner och funktionskort specifikt för anläggningen ska också överlämnas. Relationshandlingar skall bestå av en omgång ritningar lagrade på CD-skiva med generellt ritfilsformat, dwg.
