1 Sidantal 8 TEKNISK ANVISNING 54 BRANDSLÄCKNINGSSYSTEM Ver. 3.0 Landstingsservice i Uppsala Län UPPSALA Tfn Fax : , Ver 1.0 :, Ver 2.0 : , Ver 3.0

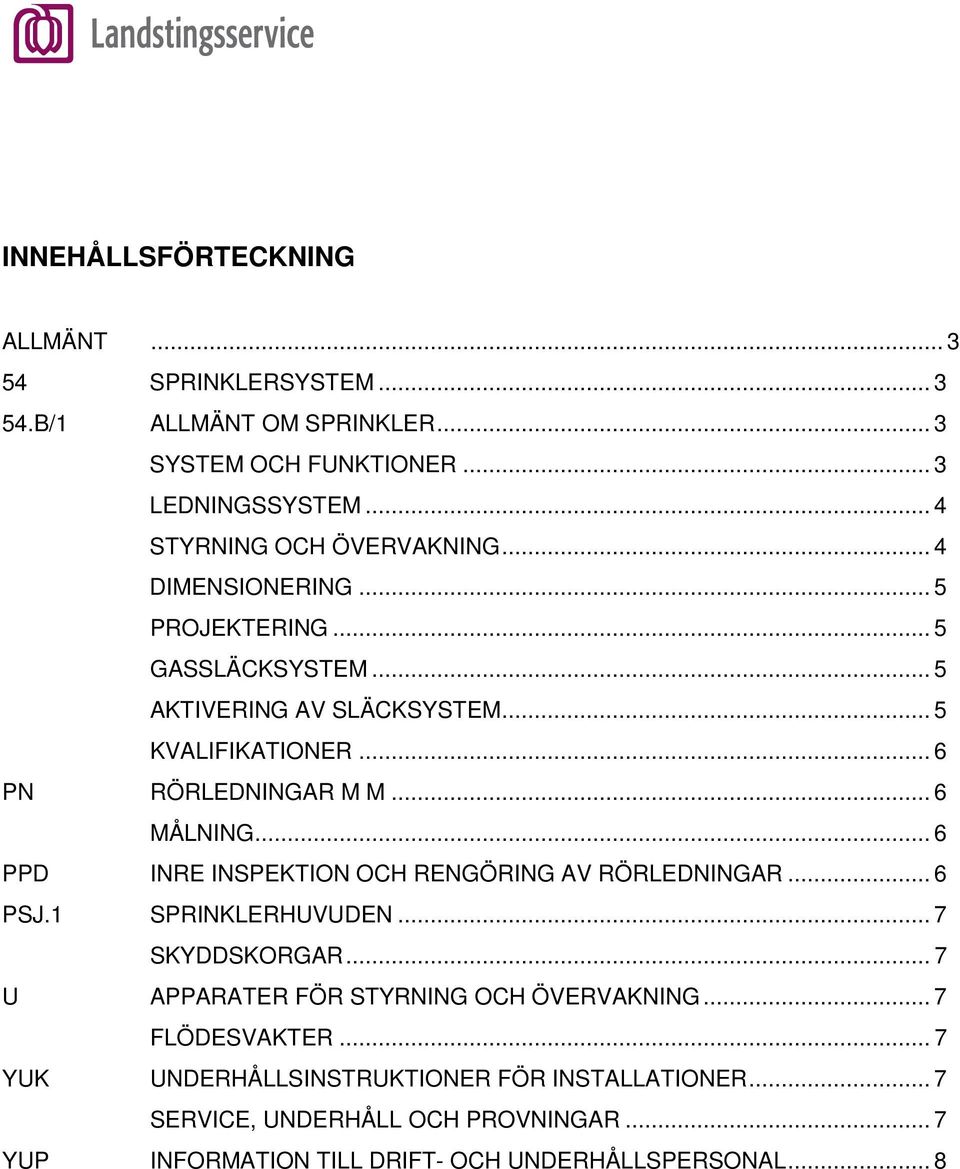

2 INNEHÅLLSFÖRTECKNING ALLMÄNT SPRINKLERSYSTEM B/1 ALLMÄNT OM SPRINKLER... 3 SYSTEM OCH FUNKTIONER... 3 LEDNINGSSYSTEM... 4 STYRNING OCH ÖVERVAKNING... 4 DIMENSIONERING... 5 PROJEKTERING... 5 GASSLÄCKSYSTEM... 5 AKTIVERING AV SLÄCKSYSTEM... 5 KVALIFIKATIONER... 6 PN RÖRLEDNINGAR M M... 6 MÅLNING... 6 PPD INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR... 6 PSJ.1 SPRINKLERHUVUDEN... 7 SKYDDSKORGAR... 7 U APPARATER FÖR STYRNING OCH ÖVERVAKNING... 7 FLÖDESVAKTER... 7 YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER... 7 SERVICE, UNDERHÅLL OCH PROVNINGAR... 7 YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL... 8

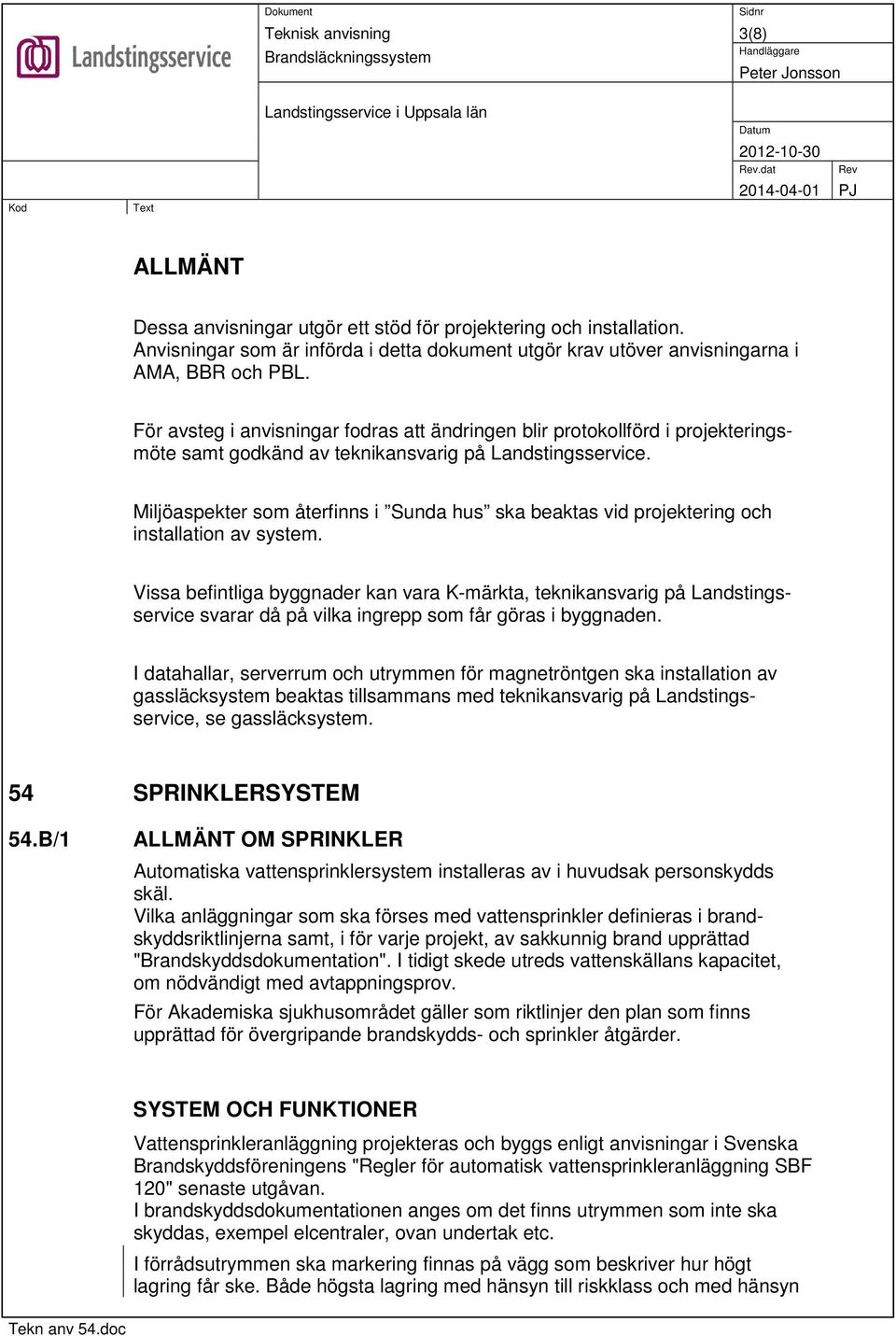

3 3(8) ALLMÄNT Dessa anvisningar utgör ett stöd för projektering och installation. Anvisningar som är införda i detta dokument utgör krav utöver anvisningarna i AMA, BBR och PBL. För avsteg i anvisningar fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. Miljöaspekter som återfinns i Sunda hus ska beaktas vid projektering och installation av system. Vissa befintliga byggnader kan vara K-märkta, teknikansvarig på Landstingsservice svarar då på vilka ingrepp som får göras i byggnaden. I datahallar, serverrum och utrymmen för magnetröntgen ska installation av gassläcksystem beaktas tillsammans med teknikansvarig på Landstingsservice, se gassläcksystem. 54 SPRINKLERSYSTEM 54.B/1 ALLMÄNT OM SPRINKLER Automatiska vattensprinklersystem installeras av i huvudsak personskydds skäl. Vilka anläggningar som ska förses med vattensprinkler definieras i brandskyddsriktlinjerna samt, i för varje projekt, av sakkunnig brand upprättad "Brandskyddsdokumentation". I tidigt skede utreds vattenskällans kapacitet, om nödvändigt med avtappningsprov. För Akademiska sjukhusområdet gäller som riktlinjer den plan som finns upprättad för övergripande brandskydds- och sprinkler åtgärder. SYSTEM OCH FUNKTIONER Vattensprinkleranläggning projekteras och byggs enligt anvisningar i Svenska Brandskyddsföreningens "Regler för automatisk vattensprinkleranläggning SBF 120" senaste utgåvan. I brandskyddsdokumentationen anges om det finns utrymmen som inte ska skyddas, exempel elcentraler, ovan undertak etc. I förrådsutrymmen ska markering finnas på vägg som beskriver hur högt lagring får ske. Både högsta lagring med hänsyn till riskklass och med hänsyn

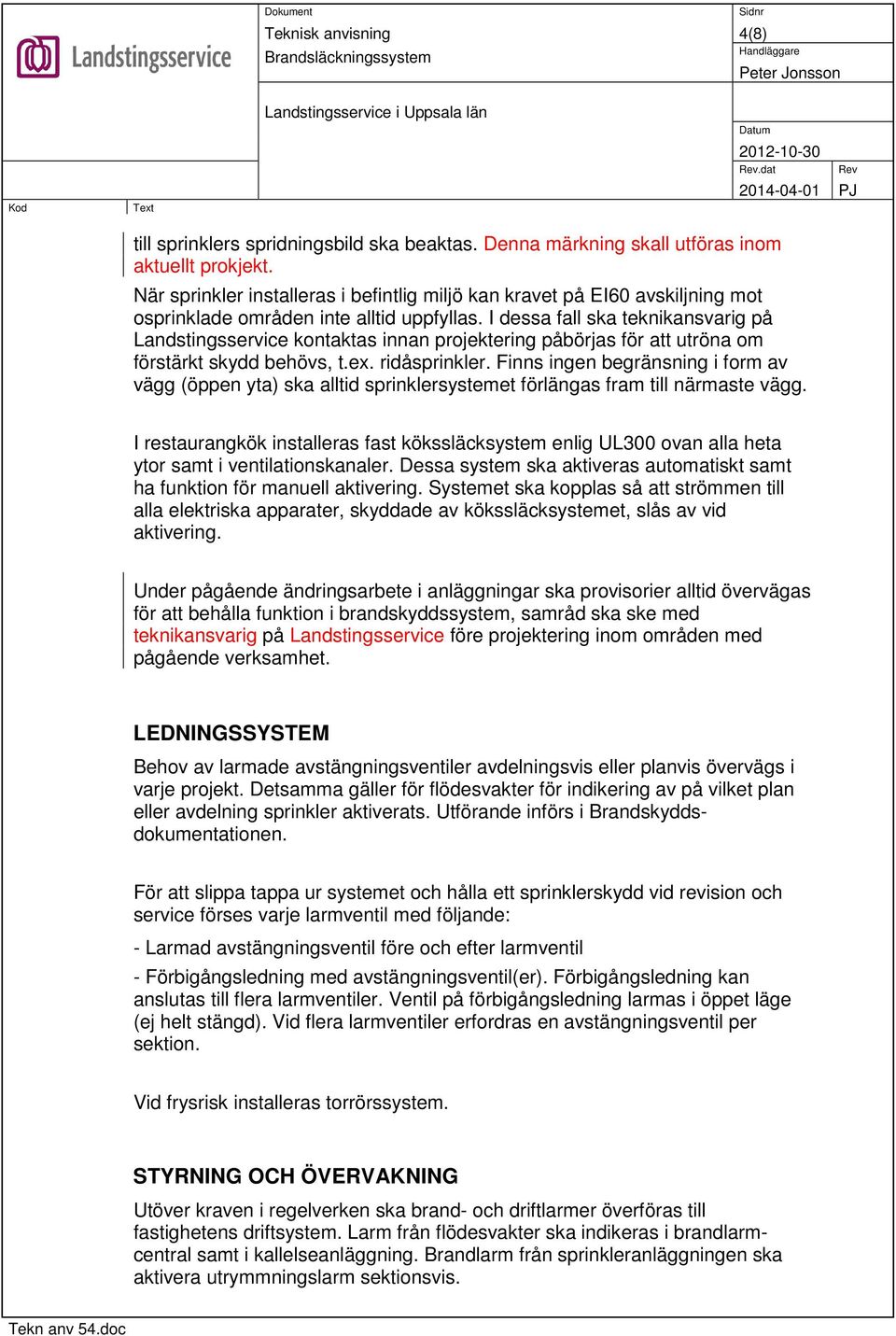

4 4(8) till sprinklers spridningsbild ska beaktas. Denna märkning skall utföras inom aktuellt prokjekt. När sprinkler installeras i befintlig miljö kan kravet på EI60 avskiljning mot osprinklade områden inte alltid uppfyllas. I dessa fall ska teknikansvarig på Landstingsservice kontaktas innan projektering påbörjas för att utröna om förstärkt skydd behövs, t.ex. ridåsprinkler. Finns ingen begränsning i form av vägg (öppen yta) ska alltid sprinklersystemet förlängas fram till närmaste vägg. I restaurangkök installeras fast kökssläcksystem enlig UL300 ovan alla heta ytor samt i ventilationskanaler. Dessa system ska aktiveras automatiskt samt ha funktion för manuell aktivering. Systemet ska kopplas så att strömmen till alla elektriska apparater, skyddade av kökssläcksystemet, slås av vid aktivering. Under pågående ändringsarbete i anläggningar ska provisorier alltid övervägas för att behålla funktion i brandskyddssystem, samråd ska ske med teknikansvarig på Landstingsservice före projektering inom områden med pågående verksamhet. LEDNINGSSYSTEM Behov av larmade avstängningsventiler avdelningsvis eller planvis övervägs i varje projekt. Detsamma gäller för flödesvakter för indikering av på vilket plan eller avdelning sprinkler aktiverats. Utförande införs i Brandskyddsdokumentationen. För att slippa tappa ur systemet och hålla ett sprinklerskydd vid revision och service förses varje larmventil med följande: - Larmad avstängningsventil före och efter larmventil - Förbigångsledning med avstängningsventil(er). Förbigångsledning kan anslutas till flera larmventiler. Ventil på förbigångsledning larmas i öppet läge (ej helt stängd). Vid flera larmventiler erfordras en avstängningsventil per sektion. Vid frysrisk installeras torrörssystem. STYRNING OCH ÖVERVAKNING Utöver kraven i regelverken ska brand- och driftlarmer överföras till fastighetens driftsystem. Larm från flödesvakter ska indikeras i brandlarmcentral samt i kallelseanläggning. Brandlarm från sprinkleranläggningen ska aktivera utrymmningslarm sektionsvis.

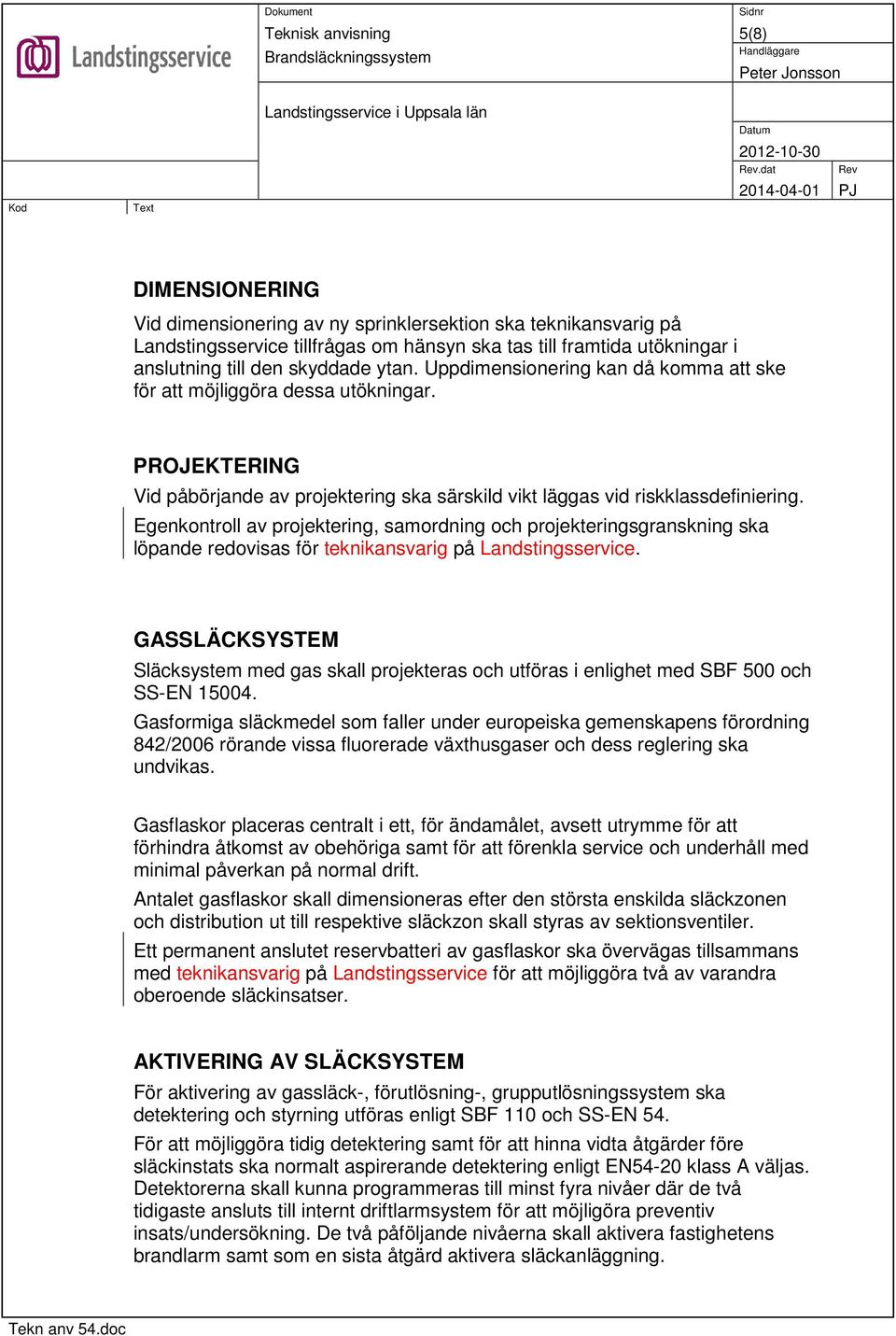

5 5(8) DIMENSIONERING Vid dimensionering av ny sprinklersektion ska teknikansvarig på Landstingsservice tillfrågas om hänsyn ska tas till framtida utökningar i anslutning till den skyddade ytan. Uppdimensionering kan då komma att ske för att möjliggöra dessa utökningar. PROJEKTERING Vid påbörjande av projektering ska särskild vikt läggas vid riskklassdefiniering. Egenkontroll av projektering, samordning och projekteringsgranskning ska löpande redovisas för teknikansvarig på Landstingsservice. GASSLÄCKSYSTEM Släcksystem med gas skall projekteras och utföras i enlighet med SBF 500 och SS-EN Gasformiga släckmedel som faller under europeiska gemenskapens förordning 842/2006 rörande vissa fluorerade växthusgaser och dess reglering ska undvikas. Gasflaskor placeras centralt i ett, för ändamålet, avsett utrymme för att förhindra åtkomst av obehöriga samt för att förenkla service och underhåll med minimal påverkan på normal drift. Antalet gasflaskor skall dimensioneras efter den största enskilda släckzonen och distribution ut till respektive släckzon skall styras av sektionsventiler. Ett permanent anslutet reservbatteri av gasflaskor ska övervägas tillsammans med teknikansvarig på Landstingsservice för att möjliggöra två av varandra oberoende släckinsatser. AKTIVERING AV SLÄCKSYSTEM För aktivering av gassläck-, förutlösning-, grupputlösningssystem ska detektering och styrning utföras enligt SBF 110 och SS-EN 54. För att möjliggöra tidig detektering samt för att hinna vidta åtgärder före släckinstats ska normalt aspirerande detektering enligt EN54-20 klass A väljas. Detektorerna skall kunna programmeras till minst fyra nivåer där de två tidigaste ansluts till internt driftlarmsystem för att möjligöra preventiv insats/undersökning. De två påföljande nivåerna skall aktivera fastighetens brandlarm samt som en sista åtgärd aktivera släckanläggning.

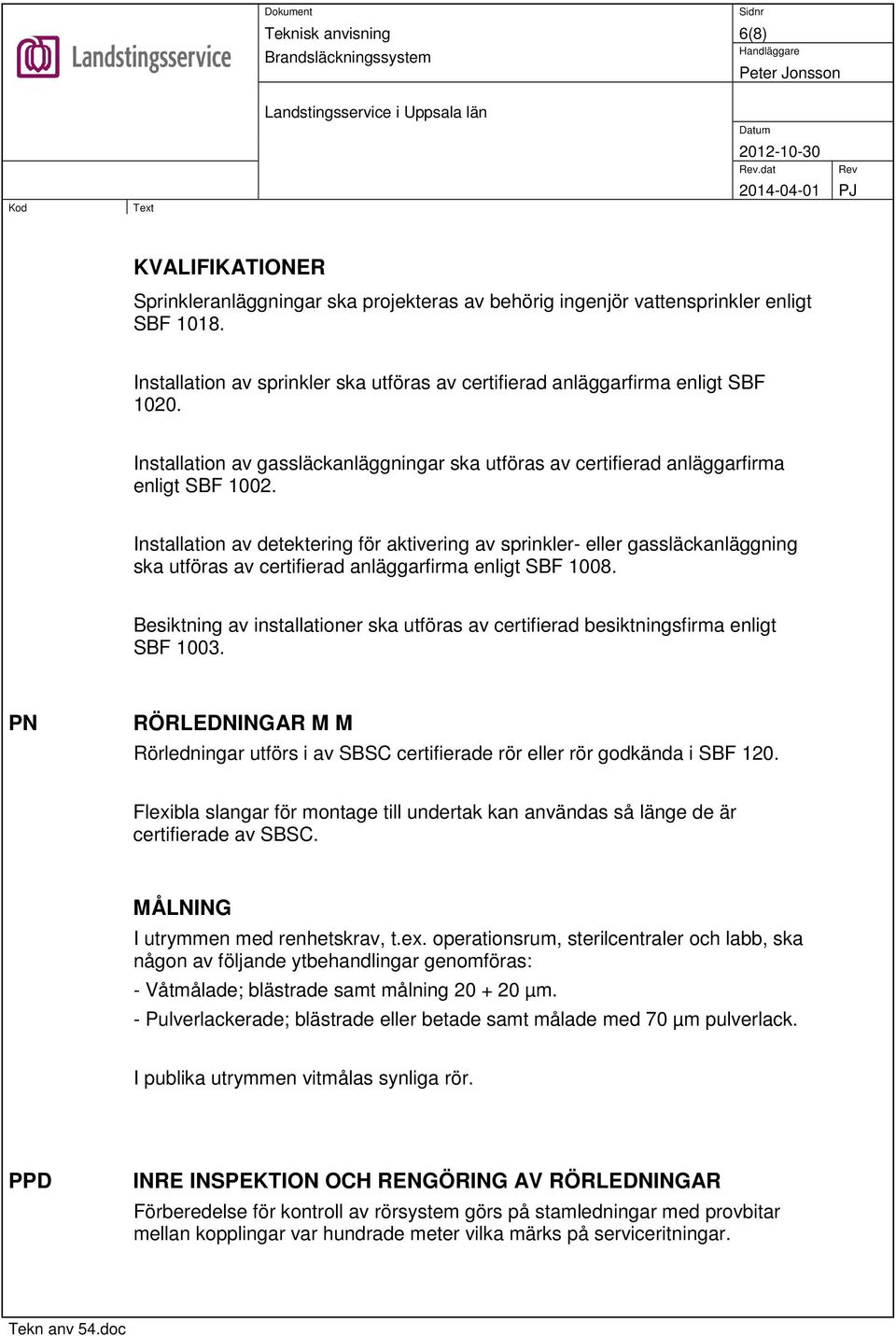

6 6(8) KVALIFIKATIONER Sprinkleranläggningar ska projekteras av behörig ingenjör vattensprinkler enligt SBF Installation av sprinkler ska utföras av certifierad anläggarfirma enligt SBF Installation av gassläckanläggningar ska utföras av certifierad anläggarfirma enligt SBF Installation av detektering för aktivering av sprinkler- eller gassläckanläggning ska utföras av certifierad anläggarfirma enligt SBF Besiktning av installationer ska utföras av certifierad besiktningsfirma enligt SBF PN RÖRLEDNINGAR M M Rörledningar utförs i av SBSC certifierade rör eller rör godkända i SBF 120. Flexibla slangar för montage till undertak kan användas så länge de är certifierade av SBSC. MÅLNING I utrymmen med renhetskrav, t.ex. operationsrum, sterilcentraler och labb, ska någon av följande ytbehandlingar genomföras: - Våtmålade; blästrade samt målning µm. - Pulverlackerade; blästrade eller betade samt målade med 70 µm pulverlack. I publika utrymmen vitmålas synliga rör. PPD INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR Förberedelse för kontroll av rörsystem görs på stamledningar med provbitar mellan kopplingar var hundrade meter vilka märks på serviceritningar.

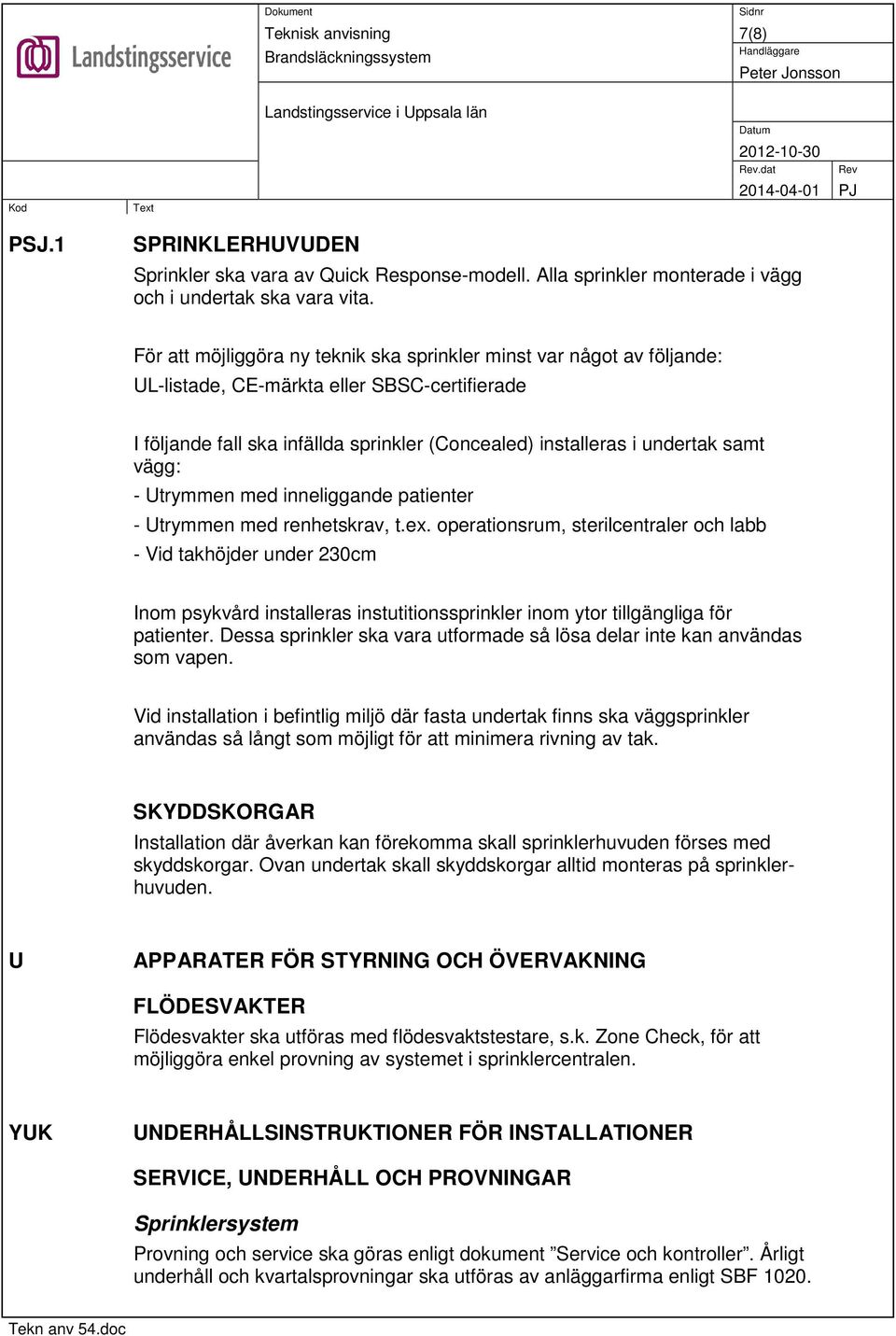

7 7(8) PSJ.1 SPRINKLERHUVUDEN Sprinkler ska vara av Quick Response-modell. Alla sprinkler monterade i vägg och i undertak ska vara vita. För att möjliggöra ny teknik ska sprinkler minst var något av följande: UL-listade, CE-märkta eller SBSC-certifierade I följande fall ska infällda sprinkler (Concealed) installeras i undertak samt vägg: - Utrymmen med inneliggande patienter - Utrymmen med renhetskrav, t.ex. operationsrum, sterilcentraler och labb - Vid takhöjder under 230cm Inom psykvård installeras instutitionssprinkler inom ytor tillgängliga för patienter. Dessa sprinkler ska vara utformade så lösa delar inte kan användas som vapen. Vid installation i befintlig miljö där fasta undertak finns ska väggsprinkler användas så långt som möjligt för att minimera rivning av tak. SKYDDSKORGAR Installation där åverkan kan förekomma skall sprinklerhuvuden förses med skyddskorgar. Ovan undertak skall skyddskorgar alltid monteras på sprinklerhuvuden. U APPARATER FÖR STYRNING OCH ÖVERVAKNING FLÖDESVAKTER Flödesvakter ska utföras med flödesvaktstestare, s.k. Zone Check, för att möjliggöra enkel provning av systemet i sprinklercentralen. YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER SERVICE, UNDERHÅLL OCH PROVNINGAR Sprinklersystem Provning och service ska göras enligt dokument Service och kontroller. Årligt underhåll och kvartalsprovningar ska utföras av anläggarfirma enligt SBF 1020.

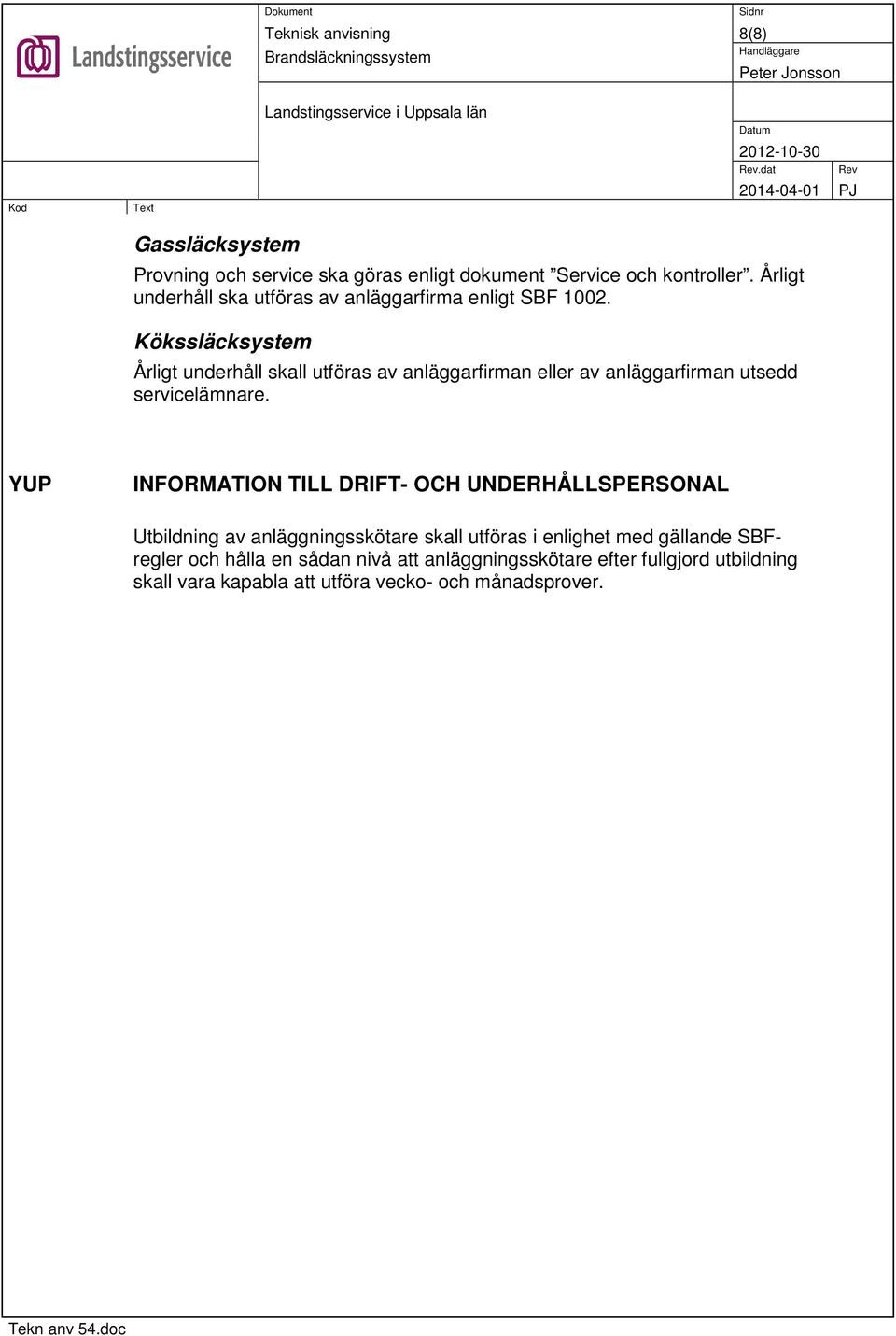

8 8(8) Gassläcksystem Provning och service ska göras enligt dokument Service och kontroller. Årligt underhåll ska utföras av anläggarfirma enligt SBF Kökssläcksystem Årligt underhåll skall utföras av anläggarfirman eller av anläggarfirman utsedd servicelämnare. YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Utbildning av anläggningsskötare skall utföras i enlighet med gällande SBFregler och hålla en sådan nivå att anläggningsskötare efter fullgjord utbildning skall vara kapabla att utföra vecko- och månadsprover.
