1 Flödesvakt, Test och Övervakningssystem Henrik Johansson Business Development Manager

2 Flödesövervakning och testning utan flöde i enlighet med godkännande från LPCB

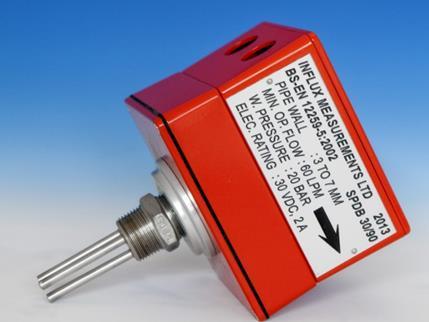

3 SprinklerSense 30/90 är en flödesvakt som övervakar och testar sig själv och ett antal förhållanden i ett sprinklersystem En automatisk kalibrerings cykel övervakar sensorns kalibrering och funktioner kontinuerligt Flöde vid aktivering av sprinkler Temperatur Torrt eller vått system Större luftansamlingar (luftfickor) i systemet Läckage 3

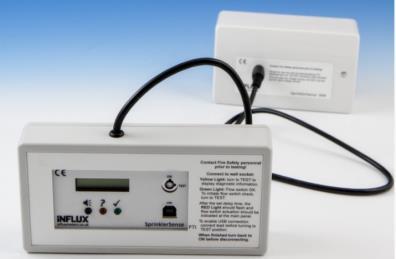

4 Paneler Tre olika typer av paneler FTI PTI ITM/MZX Fast testenhet. Portabel testenhet ITM Intelligent testmodul 4

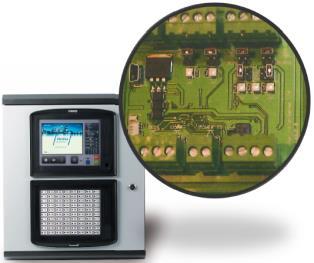

5 Profile/ITM Intelligent Test Modul (Intelligent Test Module) Integrerar SPDB 30/90 med MXZ Profile paneler En Profile kan testa och övervaka ett stort antal flödesvakter i ett system Kontinuerlig övervakning som genererar fellarm Central strömförsörjning till alla enheter enligt EN normen 24 h i standby läge och 0,5 h i larmläge Adresserbar - Endast en kabel erfordras för att koppla ihop alla flödesvakter, erforderliga ventiler och andra larm med centralen. Alla larm kan kontrolleras enskilt från Profile centralen Redundant även vid kabelbrott Uppkopplingsbar mot PC 5

6 Installation, Mekanisk Enkel att installera och erfordrar liten yta. Monteras i Mek-T eller svetssadel - DN 20 Vertikalt eller horisontellt Horisontella rör 180 O ovansida av rör Byggmått SPDB 30/90 Flödesvakt H 196 mm x B 199,5 mm x D 94 mm Rör dimension DN 50 DN 150 FTI och WM installeras normalt vid flödesvakt, men kan installeras på gemensam plats i annat rum. ITM placeras normalt: Som Brandlarmcentral Bredvid Brandlarmcentral I Sprinklercentral 180 O 6

7 7 7

8 Installation, El Svagström, Fyrledarkabel för svagström Svagström 9 30 VDC FTI och WM - Kabeldragning och elinstallation för kan göras av elinstallatör ITM/Profile - Kabeldragning och elinstallation av SPDB 30/90 kan göras av elinstallatör. Inkoppling och programmering av ITM/Profile skall utföras av Licensierad Tyco distributör Batteribackup i enlighet med standard rekommenderas 8

9 Profile adresserbar övervakning En enhet övervakar allt En kabel kopplar och övervakar alla enheter Strömmatning och styrsignal i samma kabel Endast övervakningspanelen erfordrar 230 V En loop skapar redundans vid ett kabelbrott Enklare, snabbare och kostnadseffektivare installation 9

10 Funktion Vid flöde orsakas en förändring i den relativa temperaturen mellan proberna Direkt proportionellt till flödet Mycket precis mätning SPDB jämför med inställt flöde Larmar direkt efter inställd fördröjning 10

11 Resistance SprinklerSense Kalibrering Temperatur flödestest kalibrering: Vid noll flöde Vattentempartur 4, 10, 20, 30 & 40 C Motståndet i varje probe mäts Värdena lagras i sensorns minne Det linjära kalibrerade förhållandet av t Temperatur & Resistans är nu känt 4 o 10 o 20 o Temperature 30 o 40 o

12 Funktion Aktiv probe = R + 3 o Passiv probe = Kontroll mot referens probe Referens-probe (R) = Aktuell temperatur Aktiv Probe är Offset + 3 o jämfört med Referens Proben Vid flöde kyler vattnet Proben mer ström (ma) erfordras för att bibehålla + 3 o mot Referens-Proben Den ökade strömförbrukningen är direkt relativ mot kalibreringen och motsvarar ett exakt flöde Motsvarar den ökade strömförbrukningen ett flöde på >10l/min så genereras ett larm

13 - Testförfarande Aktiv probe = R + 6 o Passiv probe = Kontroll mot referens probe Referens-probe = Aktuell temperatur Aktiv Probe ökar sin offset till + 6 o högre strömförbrukning (ma) erfordras Denna högre strömförbrukning motsvarar samma funktion som ett flöde Larm genereras

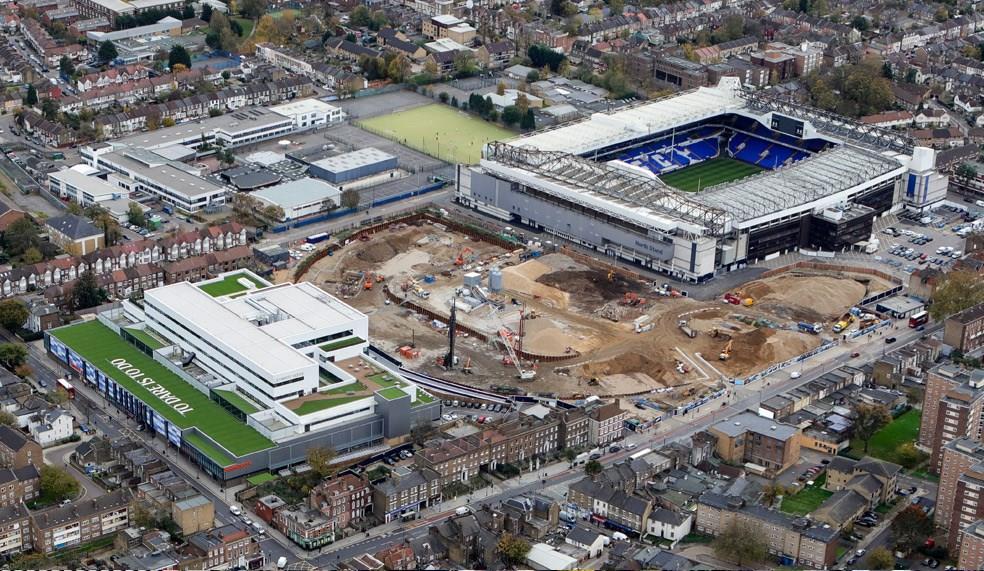

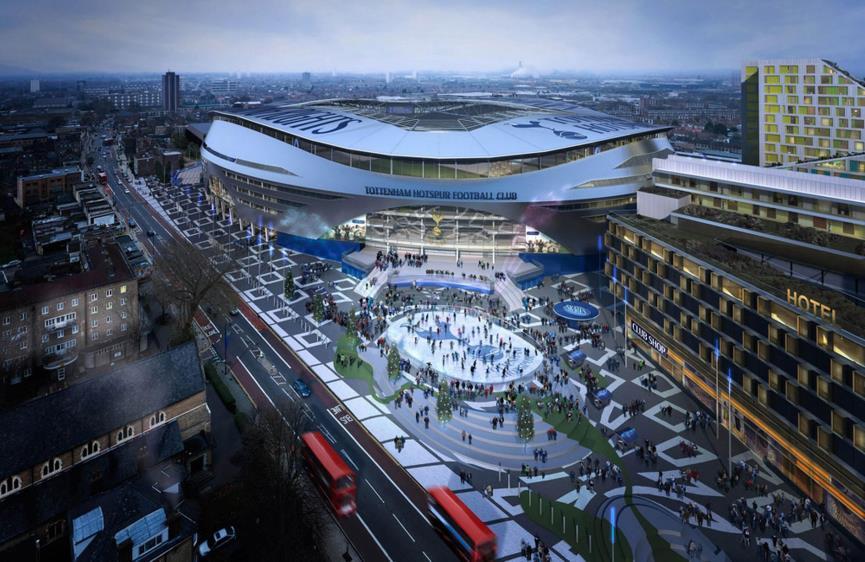

14 Pågående Projekt New Tottenham State of the Art Stadium 14

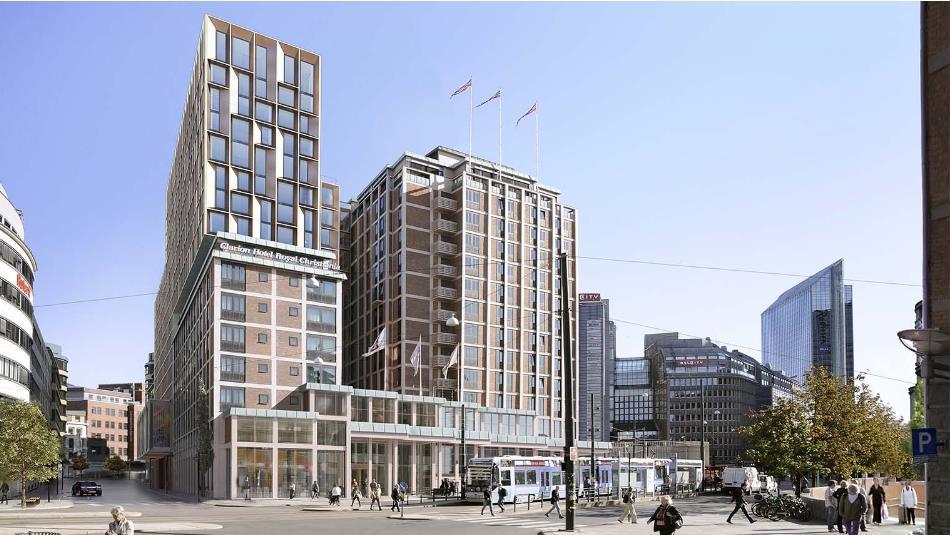

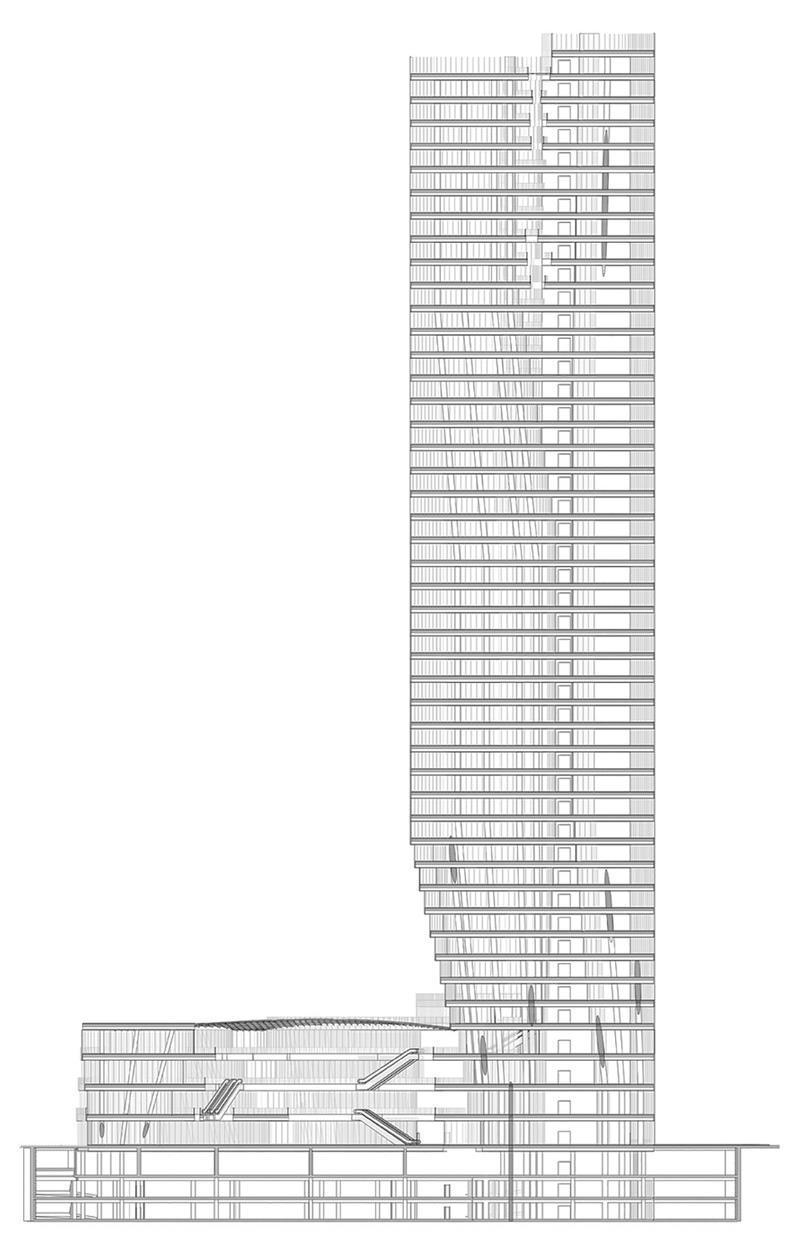

15 Pågående Projekt Clarion Hotell The Hub, Oslo 15

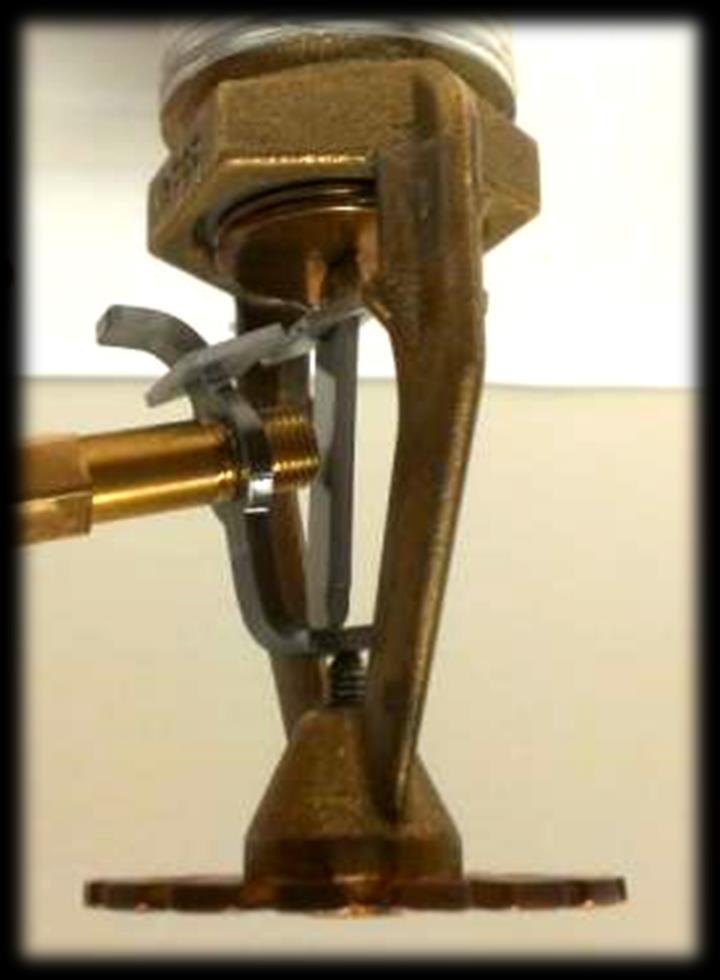

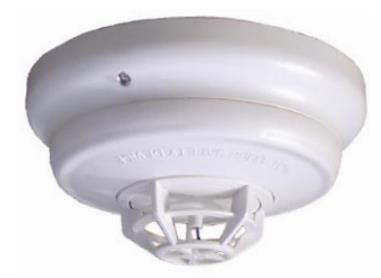

16 Detektion/Sprinkler - Framtid Electronic Sprinkler Differential detektering Elektronisk utlösning Provas i system idag 16

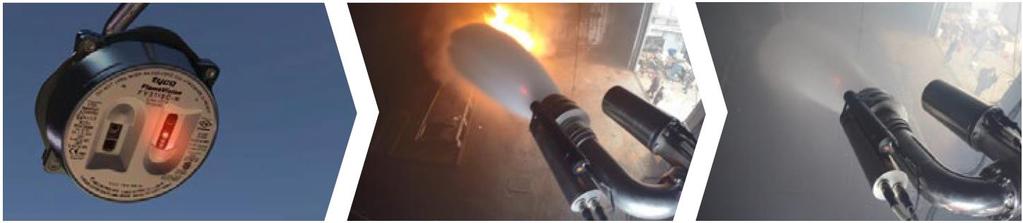

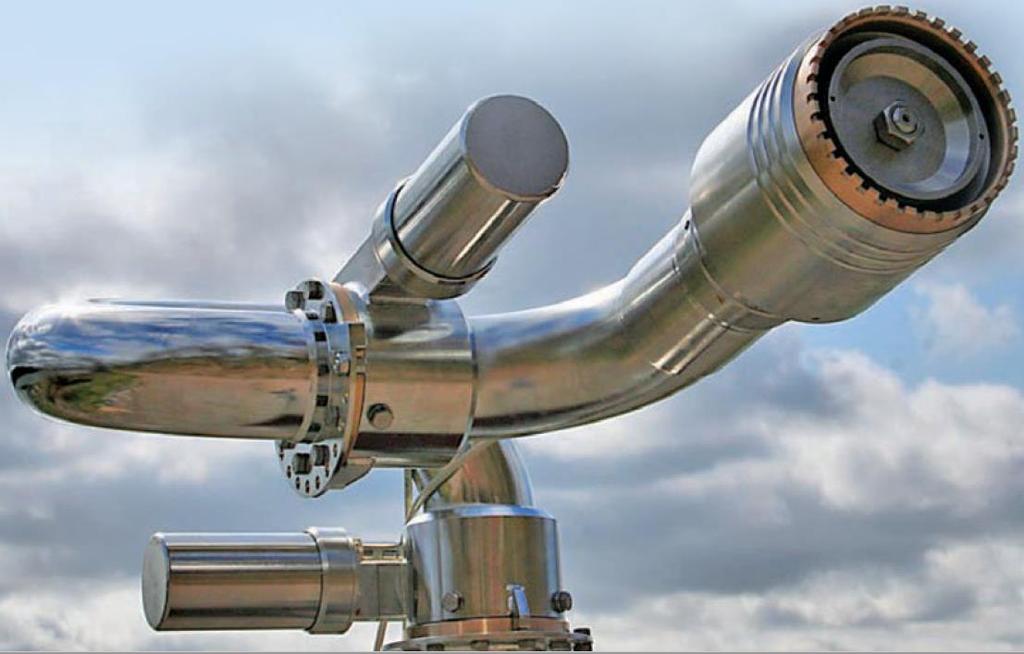

17 Detektion/Sprinkler - Framtid Spraysafe Flamdetektering / Kamera Hittar själv branden inom en minut Testad för fasader på höga byggnader Testad för fasader på kulturminnesförklarade fastigheter och kyrkor 17
