TKA Tele- och datasystem. Rainer Nieminen

Transkript

1 TKA Tele- och datasystem Rainer Nieminen

2 De stora förändringarna 2018 Elektiska motorlås utgår. (Försäkringskrav Göta Lejon) ersätts av: Elslutbleck med indikering av kolv ute och låst elslutbleck. SBF 110:8 Klass A Övervakning av hela byggnaden, undantag enligt kapitel SBF 110:8 Klass C Begränsad övervakning av utrymnings- och kommunikationsvägar, undantag enligt kapitel Barnsäkerhetslås i förskolor med elslutbleck. RA-1835 Bygg - Principlösningar dörrar. (Styrande dokument apparater, placering och funktioner) Samordning med RA-3484 Brand - Huvuddokument. (Styrande dokument med urklipp i TKA tele) 2

3 7.2 SYSTEM OCH FUNKTIONER BmSS (bostad med särskild service) Förberedelse med blåsfiberrör till byggnaden och samtliga lägenheter. 3

4 8. BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM Brandlarm installeras enligt TKA BRAND I egna lokaler SBF 110:8 Klass A Övervakning av hela byggnaden, undantag enligt kapitel I inhyrda lokaler skola, förskola, BmSS och ÄBO SBF 110:8 Klass A Övervakning av hela byggnaden, undantag enligt kapitel I inhyrda lokaler övriga verksamheter, t.ex. kontor SBF 110:8 Klass C Begränsad övervakning av utrymnings- och kommunikationsvägar, undantag enligt kapitel Brandlarm installeras ej i mindre friliggande förrådsbyggnader, t.ex. ÅV-hus, lägenhetsförråd, eller motsvarande. 4

5 8. BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM Krav på apparater, placering och funktioner för dörrmiljöer avseende: brandlarm, inbrottslarm daglås, utrymning, tillgänglighet och barnsäkerhetslås på förskolor enligt: RA-1835 Bygg- Principlösningar dörrar. Utförandespecifikation brandlarm, mall tillhandahålls av beställaren. 5

6 8.1 ALLMÄNT Utrustning för brandlarm och inbrottslarm placeras i skåp med BFT infälld i dörr, se RA-1834 Bygg - Huvuddokument. 6

7 8.1 ALLMÄNT Fasadövervakning monteras 2-3 meter över mark, gäller inte på 1 plans byggnader. Krav på årsur utgår. Omkopplare placerad i skåp vid centralapparat. 7

8 8.1 ALLMÄNT Larmsändare ska monteras på stativ i övervakat utrymme. Krav på larmsändare enligt: RA-1881 Larmöverföring- säkerhet, sprinkler, varukyla och hiss. 8

9 8.5 PLATSUTRUSTNING Dörrar i brandavskiljande konstruktion skall förses med magnetuppställning eller free swing Separat knapp för dörrstängning ska monteras på vägg 9

10 8.8 Brandgasventilation Motorstyrda rökluckor och ventilation av hisschakt: se TKA brand och brandskyddsdokumentation 10

11 9. INBROTTSLARMSYSTEM OCH ÖVERFALLSYSTEM Krav på apparater, placering och funktioner för dörrmiljöer avseende, brandlarm, inbrottslarm, daglås, utrymning, tillgänglighet och barnsäkerhetslås på förskolor enligt: RA-1835 Bygg - Principlösningar dörrar. 11

12 9. Inbrottslarmsystem och överfallarmssystem Krav på apparater, placering och funktioner för dörrmiljöer avseende, brandlarm, inbrottslarm, daglås, utrymning, tillgänglighet och barnsäkerhetslås på förskolor enligt: RA-1835 Bygg - Principlösningar dörrar. 12

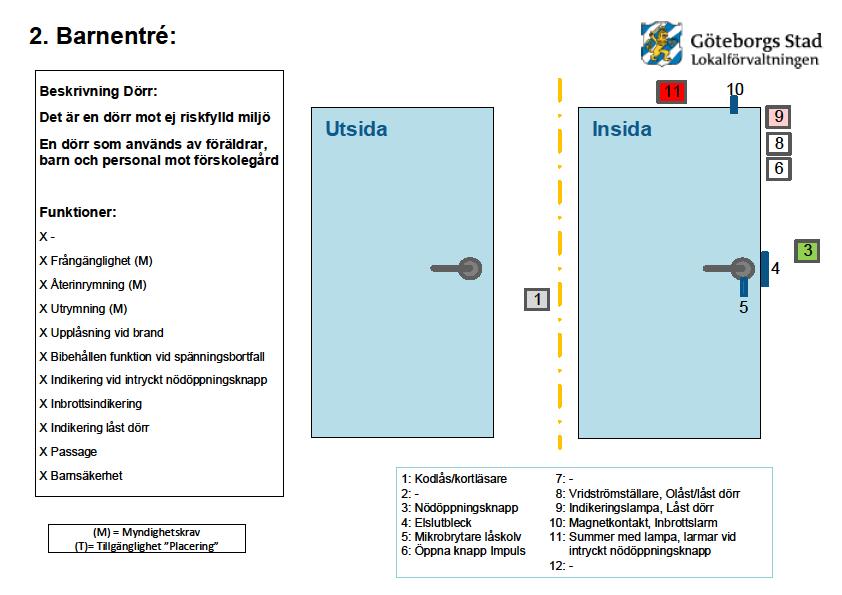

13 14.1 Dörrkontrollsystem Krav på apparater, placering och funktioner för dörrmiljöer avseende, brandlarm, inbrottslarm, daglås, utrymning, tillgänglighet och barnsäkerhetslås på förskolor enligt RA-1835 Bygg - Principlösningar dörrar. 13

14 14.1 Allmänt Tablå med röda dioder för indikering av kolv och elslutbleck från respektive ytterdörr Summa larm till inbrottslarmcentral. 14

15 14.3 Centralutrustningar Strömförsörjning till barnsäkerhetslås i utrymningsvägar skall anslutas till batteribackup för drift i minst 12 timmar med övervakning till larmcentral uppkopplad via larmsändare. 15

16 18. Bildöverföringssystem - kabel-tvsystem I BmSS Koaxialnät med uttag, ledningar och centralutrustning för distribution av de fria TV kanalerna. För anslutning av optofiber från extern leverantör, förläggs kanalisation från tomtgräns till fördelningspunkt i byggnaden, från fördelningspunkt förläggs separat kanalisation till varje lägenhet. 16

17 19 Ljudstörningssystem På skolor och förskolor där särskild risk för skadegörelse föreligger kan ljudstörningssystem, till exempel Mosquito Buzzers, installeras. Projektering görs i samråd med verksamhet och lokalförvaltningens sakkunnig i brand- och säkerhetsfrågor. Ljudstörningssystem installeras frånkopplat med möjlighet att kunna koppla till och från vid behov. Ljudstörningssystem får inte monteras i anslutning till gång- och cykelväg eller i närheten av bostadshus. Ljudstörningssystem ska kunna tidsstyras. 17

18 20 Kameraövervakning Vid behov av utvändig övervakning bör typ Mindmancer, väljas i första hand. Projektering görs i samråd med verksamhet och lokalförvaltningens sakkunnig i brand och säkerhetsfrågor. 18

19 Tekniska krav och anvisningar 2018 Tele / datasystem visning slut
