1 1 (10) Sidantal 10 Bilagor 1 PAVILJONG FÖR KIRURGMOTTAGNING REGIONFASTIGHETER SKÅNE VB-2386 TEKNISK BESKRIVNING 6 EL- OCH TELESYSTEM UPPRÄTTAD AV KENNETH NILSSON

2 2 (10) INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING EL- OCH TELESYSTEM ELKRAFTSYSTEM TELESYSTEM TRANSPORTSYSTEM M M HISSYSTEM... 7 SBK STATIV... 8 SN LJUSARMATURER, LJUSKÄLLOR M M... 9 YTB Märkning av huvudledningar YTB Märkning av gruppledningar YTB.1663 Märkning av installationer för Bilaga 1. Bilaga 2. Bilaga 3. Gränsdragningslista Kretsschema centraler, (lev. efter beställning) Armaturförteckning, (lev. efter beställning)

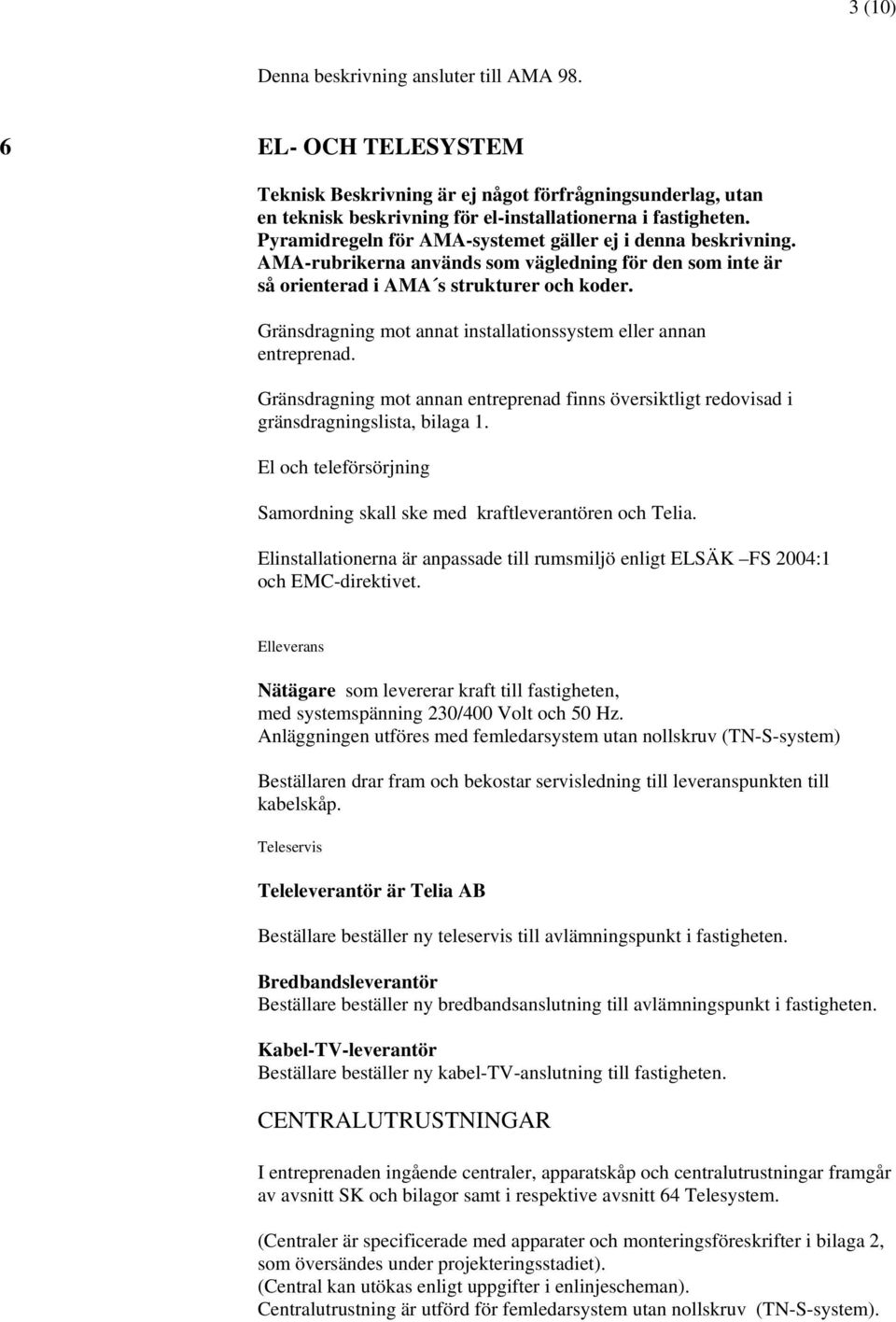

3 3 (10) Denna beskrivning ansluter till AMA EL- OCH TELESYSTEM Teknisk Beskrivning är ej något förfrågningsunderlag, utan en teknisk beskrivning för el-installationerna i fastigheten. Pyramidregeln för AMA-systemet gäller ej i denna beskrivning. AMA-rubrikerna används som vägledning för den som inte är så orienterad i AMA s strukturer och koder. Gränsdragning mot annat installationssystem eller annan entreprenad. Gränsdragning mot annan entreprenad finns översiktligt redovisad i gränsdragningslista, bilaga 1. El och teleförsörjning Samordning skall ske med kraftleverantören och Telia. Elinstallationerna är anpassade till rumsmiljö enligt ELSÄK FS 2004:1 och EMC-direktivet. Elleverans Nätägare som levererar kraft till fastigheten, med systemspänning 230/400 Volt och 50 Hz. Anläggningen utföres med femledarsystem utan nollskruv (TN-S-system) Beställaren drar fram och bekostar servisledning till leveranspunkten till kabelskåp. Teleservis Teleleverantör är Telia AB Beställare beställer ny teleservis till avlämningspunkt i fastigheten. Bredbandsleverantör Beställare beställer ny bredbandsanslutning till avlämningspunkt i fastigheten. Kabel-TV-leverantör Beställare beställer ny kabel-tv-anslutning till fastigheten. CENTRALUTRUSTNINGAR I entreprenaden ingående centraler, apparatskåp och centralutrustningar framgår av avsnitt SK och bilagor samt i respektive avsnitt 64 Telesystem. (Centraler är specificerade med apparater och monteringsföreskrifter i bilaga 2, som översändes under projekteringsstadiet). (Central kan utökas enligt uppgifter i enlinjescheman). Centralutrustning är utförd för femledarsystem utan nollskruv (TN-S-system).

4 4 (10) Ledningssystem Strömbelastade kablar såsom huvud- och gruppledningar är vid förläggning avskilda från styrning, övervakning, tele och data där fler ledningar är förlagda parallellt. Ledningsnätet är utfört som 5-ledarsystem. Installationer är av infälld typ med FK-ledningar och dosor infällda i tak och väggar. Ledningsdragning inom varje sektion med VP-rör och FK, mellan sektioner EKLK i kabelränna eller på kabelstege. 63 ELKRAFTSYSTEM 63.BCB/1 Lågspänningsnät för växelström kabelnät i mark eller hus Flexator via markentreprenör förlägger tomrör för el-servis i mark. 63.F Belysningssystem och ljussystem Flexator levererar armaturer fabrikat Fagerhult med HF-don. Ytterlampor fabrikat Glamox med kvicksilverlampor. 63.FH 63.FHB 63.FJ 63.H/2 Nödbelysningssystem och reservbelysningssystem Se 63FHB, 63.FJ Nödbelysningssystem Vitt släckt nödljus 1x8w med inb.batteri och självtestsystem fabrikat Bergendahls. Belysningssystem för vägledande skyltning m m Nöd / Hänvisningsarmaturer 3,5 w typ diodutförande med batteri och självtestsystem. Fabrikat Lisol Scandinavia. Elvärmesystem system med värmekabel Värmekabel i inkommande kallvattenrör, om installationerna så kräver! 63.J Motordriftsystem För samtliga motorgrupper installeras säkerhetsbrytare som ingår i VVS och Vent-installationerna.

5 5 (10) 64 TELESYSTEM LEDNINGSSYSTEM 64.B Flerfunktionsnät i telesystem Beställare kan beställa eller själv utföra ett så kallat 03-nät för telefoni och data, via tomrörssystem som ingår, (se respektive avsnitt). (Kat 5-nät). 64.BC Flerfunktionsnät i fastighet Vårdbyggnader med flera plan och undercentraler har ett så kallat 01-nät För distribution av tidkanaler för ytterljus. 64.C Teletekniska säkerhetssystem ( Se respektive avsnitt). 64.CBB Branddetekterings- och brandalarmsystem automatiska brandalarmsystem Tomrörskanalisation för ett utrymningslarm ingår. 64.CBE Inbrottslarmsystem och överfallslarmsystem System och funktioner Platsutrustningar Ingår ej. (Som tillägsbeställning kan vi leverera komplett inbrottslarm för inre eller yttre skalskydd! Flexator kan även leverera tomrörsinstallation för framtida inbrottslarm, där beställare får lämna underlag för vår projektering! 64.CBH Nödsignalsystem System och funktioner RWC-larm för handikappstoaletter med optisk och visuell larmkaraktär ingår. Fabrikat Eljo-Trend. 64.D Teletekniska signalsystem Entrésignal från entre-dörr med ringklocka i Reception / Korridor ingår. 64.E Telekommunikationssystem (Se under respektive anl.). 64.EB 64.EBB Telefonsystem Allmänt tillgängliga telefonsystem i fasighet Tomrörskanalisation ingår för ett telefonjack vid respektive arbetsplats! (Som tillval kan Flexator leverera en komplett installation för telefoni. Det kan utföras antingen som ett strukturerat PDS-nät (kat 5, gemensamt 03-nät med korskopplingspaneler i teleställ). Eller som ett rent telefonnät som avslutas på plintar invid Telias avlämningspunkt!

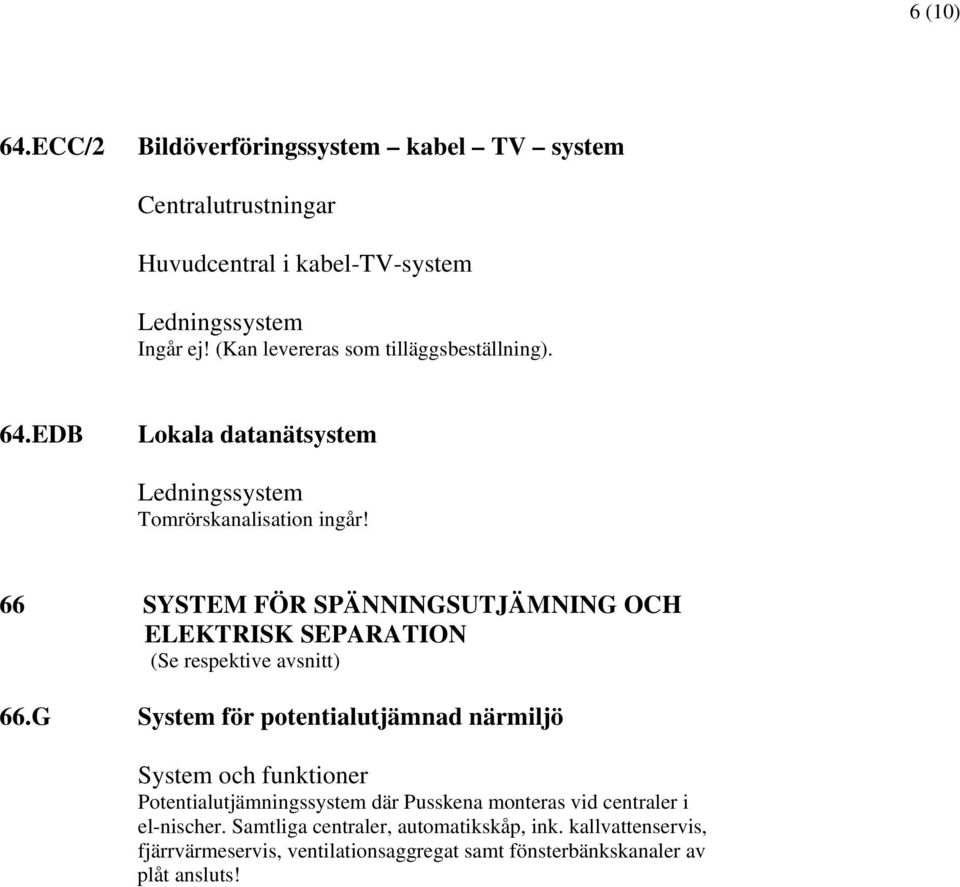

6 6 (10) 64.ECC/2 Bildöverföringssystem kabel TV system Centralutrustningar Huvudcentral i kabel-tv-system Ledningssystem Ingår ej! (Kan levereras som tilläggsbeställning). 64.EDB Lokala datanätsystem Ledningssystem Tomrörskanalisation ingår! 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION (Se respektive avsnitt) 66.G System för potentialutjämnad närmiljö System och funktioner Potentialutjämningssystem där Pusskena monteras vid centraler i el-nischer. Samtliga centraler, automatikskåp, ink. kallvattenservis, fjärrvärmeservis, ventilationsaggregat samt fönsterbänkskanaler av plåt ansluts!

7 7 (10) 7 TRANSPORTSYSTEM M M Svensk Standard ELSÄK FS 2004:1 Ljuskulturs rekommendationer för belysning inomhus. Personals kvalifikationer Elinstallationerna utföres av behörig och tekniskt utbildad personal i vår fabrik och inhyrd personal på byggplatsen. System och funktioner EMC-direktivet ( och guide) krav på skydd för system, utrustningar och apparater med avseende på elektromagnetiska störningar skall följas. Komponenter, apparater, system och installationer är CE-märkta enligt gällande direktiv. Miljöbetingelser Gällande kapslingsklasser enligt SS-EN Skydd mot el-stötar och el-chokar enligt BBR 94,8,9 Det är halogenfritt matrial. 71 HISSYSTEM El ansluter levererad hiss med brandresistivkabel. Nödtelefon installeras fram till Telias överlämningspunkt. Rent tekniskt redovisas hiss i byggbeskrivningen! S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Strömställare och uttag fabrikat Eljo-Trend med polarvit färg /storvippssystem.. Uttag i fönsterbänkskanal fabrikat Thorsman. - Städuttag i korridorer och uttag i kombination med strömställare i varje rum. SB SBD ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M (Se respektive avsnitt) KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelrännor fabrikat Wibe med vit färg, integrerat i undertak i korridorer mm för kraft och belysning mm för telekablar mm kabelstege fabrikat MP i UC och el-nischer.

8 8 (10) SBF SBF.3 SBJ.15 LEDNINGSKANALSYSTEM Väggkanalsystem Fönsterbänkskanal Thorsmans INKA 123 Al. Brandavskiljande kabelgenomföringar i vägg Eller bjälklag Kabelgenomföringar i brandcellsskiljande byggnadsdel Kablar som passerar brandcell tätas med typgodkänd brandmassa. SBK SEB SEC SED SK SM STATIV Ingår ej (utom som tillval för teleinstallationer). RELÄER OCH RELÄSKYDD Automatikutrustningar är monterad i din-slits i centraler. SÄKRINGAR OCH DVÄRGBRYTARE Centraler levereras med automatsäkringar 6 ka / C. Som sektionssäkringar levereras diazid eller greppsäkringar. JORDFELSBRYTARE Samtliga gruppledningar föregås av jordfelsbrytare, typ A. 4-polig och 30mA. KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Samtliga gruppledningar är uppplintade på beröringsfria plintar i särskilt utrymme med låsbar dörr. Centraler levereras komplett med kretsscheman. UTTAG I ELKRAFTSYSTEM Som tillval kan ett trefasuttag 16A monteras i varje el-nisch.

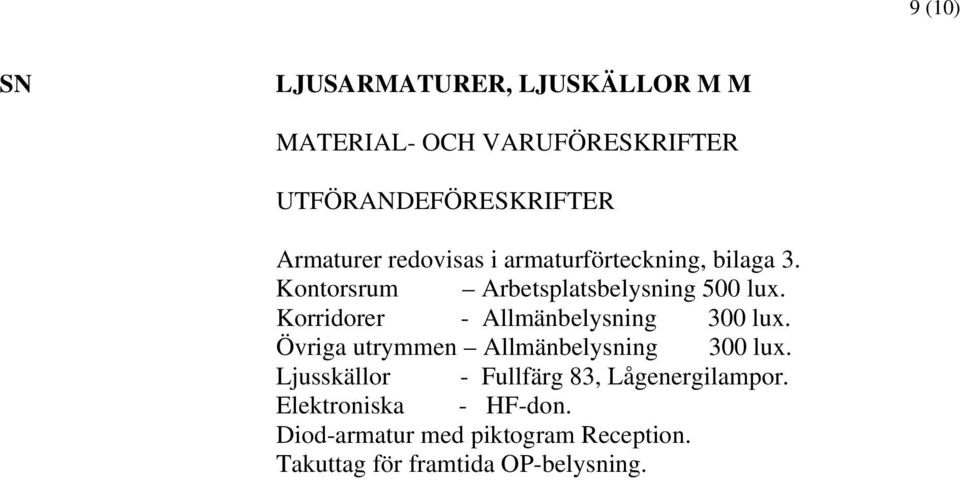

9 9 (10) SN LJUSARMATURER, LJUSKÄLLOR M M MATERIAL- OCH VARUFÖRESKRIFTER UTFÖRANDEFÖRESKRIFTER Armaturer redovisas i armaturförteckning, bilaga 3. Kontorsrum Arbetsplatsbelysning 500 lux. Korridorer - Allmänbelysning 300 lux. Övriga utrymmen Allmänbelysning 300 lux. Ljusskällor - Fullfärg 83, Lågenergilampor. Elektroniska - HF-don. Diod-armatur med piktogram Reception. Takuttag för framtida OP-belysning.

10 10 (10) Y YTB.1 MÄRKNING, PROVNING, DOKUMENTATION M M Märkning av installationer Vid uttag, strömställare,kraftuttag, apparater, centralutrustningar och teleteknisk utrustning monteras graverad skylt. YTB Märkning av huvudledningar Kabelnummer monteras. YTB Märkning av gruppledningar Kabelnummer monteras vid central och första kopplingsdosan. YTB.1663 Märkning av installationer för Spänningsutjämning i elkraftsystem Varje pusskena är märkt med graverad skylt. YTC YU YUB YUB.6 YUD YUD.6 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Avproning av alla ingående el och telesystem utföres och redovisas via protokoll. TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER ANMÄLNINGSHANDLINGAR OCH ANSÖKNINGSHANDLINGAR FÖR INSTALLATIONER Anmälningshandlingar och ansökningshandlingar för el- och teleinstallationer Flexator hjälper till med servisanmälan, som beställare skriver under och ansvarar för de kostnader som avser ny servis från kraftleverantören. RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandling för el- och teleinstallationer Relationshandlingar iform av papperskopior insatta I tre A4 pärmar som följer EIO s anvisningar för dokumentation av elanläggningar. Planritningar i form av papperskopior i A1-format. CD-romskiva med samtliga entreprenadgrenars planritningar Överlämnas efter godkänd slutbesiktning. (Filformat som Dwg,Word,Pdf).
