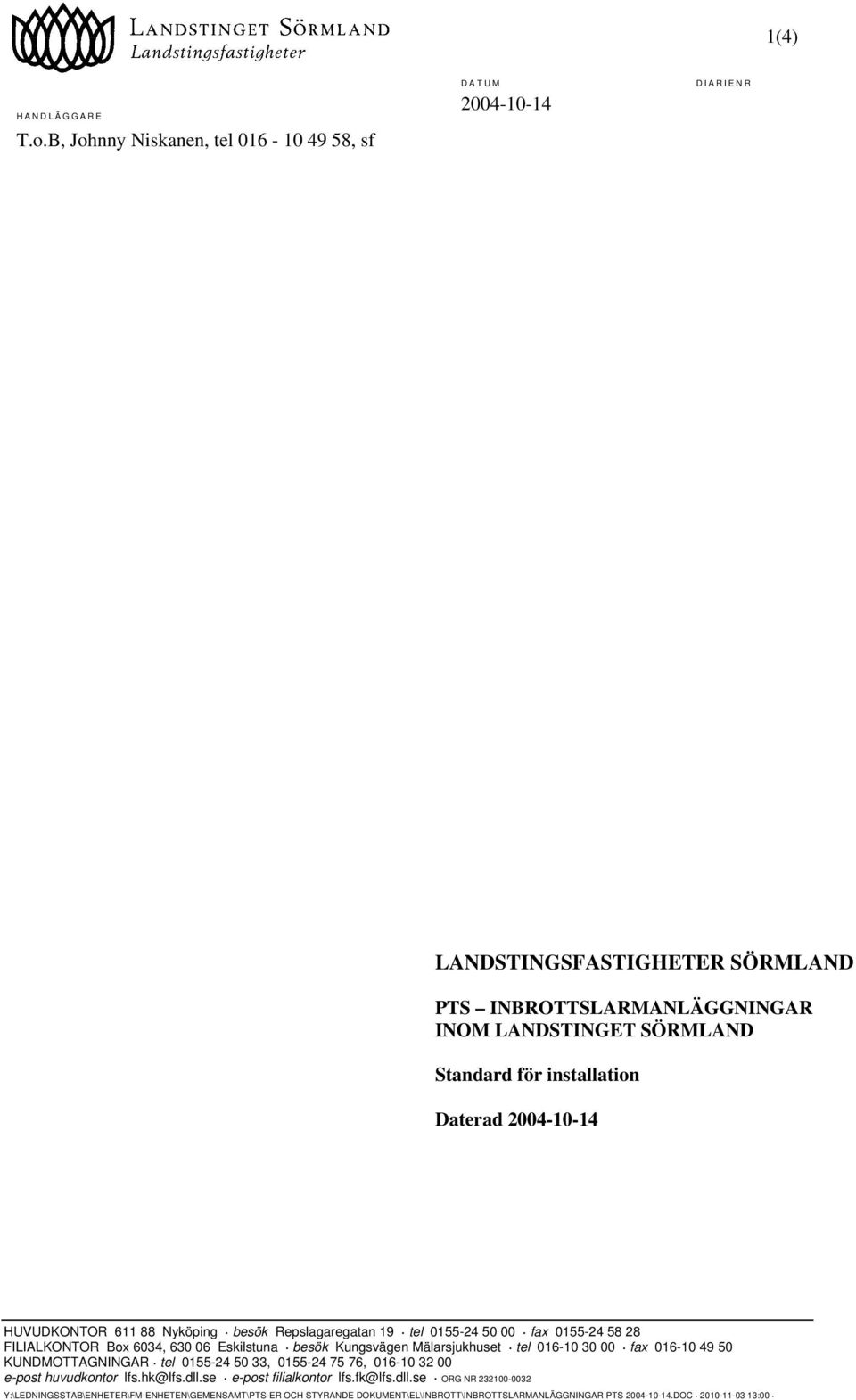

LANDSTINGSFASTIGHETER SÖRMLAND 1(4) T.o.B, Johnny Niskanen, tel , sf PTS INBROTTSLARMANLÄGGNINGAR INOM LANDSTINGET SÖRMLAND

Transkript

1 1(4) HANDLÄGGARE T.o.B, Johnny Niskanen, tel , sf DATUM DIARIENR LANDSTINGSFASTIGHETER SÖRMLAND PTS INBROTTSLARMANLÄGGNINGAR INOM LANDSTINGET SÖRMLAND Standard för installation Daterad HUVUDKONTOR Nyköping besök Repslagaregatan 19 tel fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen Mälarsjukhuset tel fax KUNDMOTTAGNINGAR tel , , e-post huvudkontor e-post filialkontor ORG NR Y:\LEDNINGSSTAB\ENHETER\FM-ENHETEN\GEMENSAMT\PTS-ER OCH STYRANDE DOKUMENT\EL\INBROTT\INBROTTSLARMANLÄGGNINGAR PTS.DOC :00

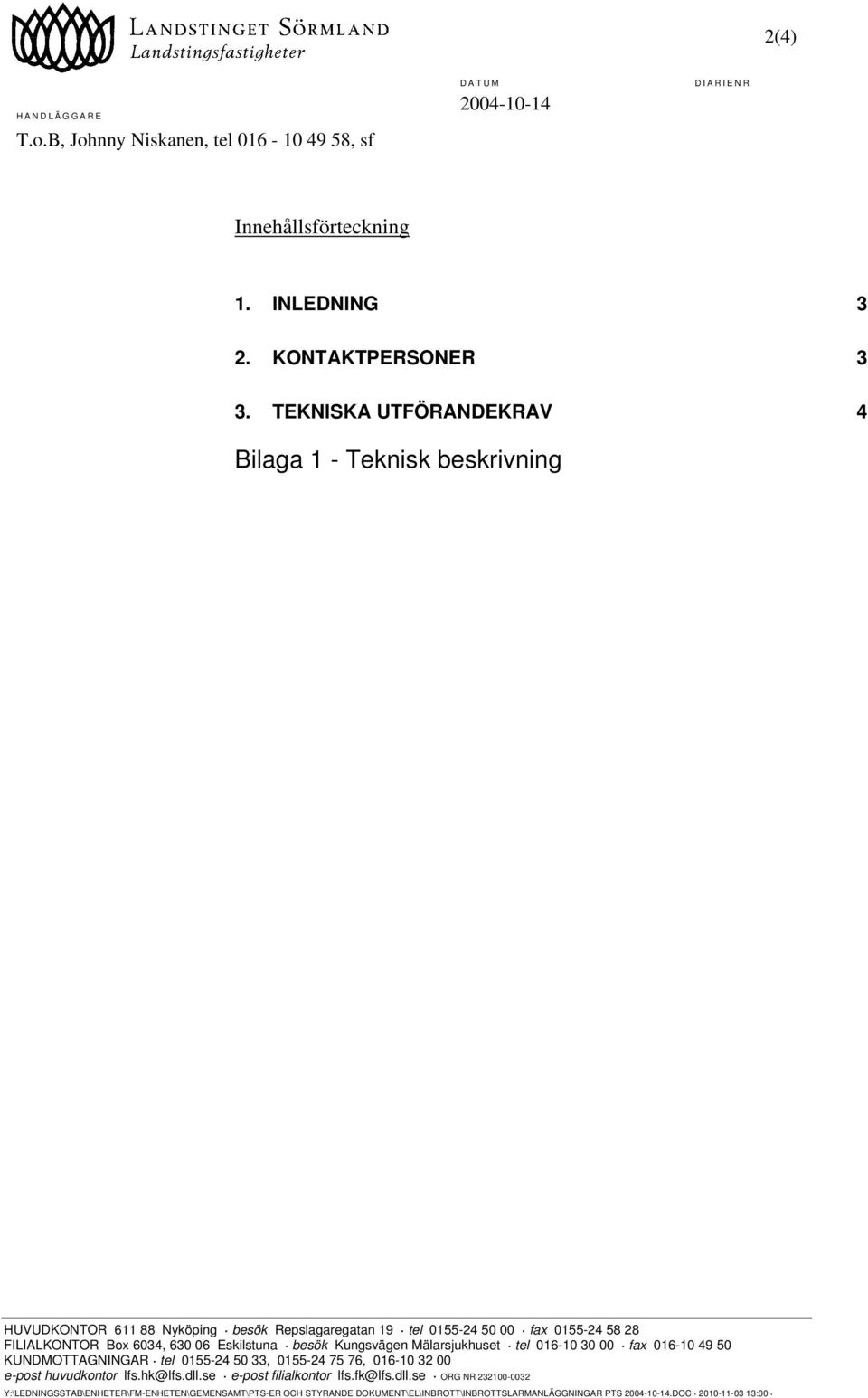

2 2(4) HANDLÄGGARE T.o.B, Johnny Niskanen, tel , sf DATUM DIARIENR Innehållsförteckning 1. INLEDNING 3 2. KONTAKTPERSONER 3 3. TEKNISKA UTFÖRANDEKRAV 4 Bilaga 1 - Teknisk beskrivning HUVUDKONTOR Nyköping besök Repslagaregatan 19 tel fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen Mälarsjukhuset tel fax KUNDMOTTAGNINGAR tel , , e-post huvudkontor lfs.hk@lfs.dll.se e-post filialkontor lfs.fk@lfs.dll.se ORG NR Y:\LEDNINGSSTAB\ENHETER\FM-ENHETEN\GEMENSAMT\PTS-ER OCH STYRANDE DOKUMENT\EL\INBROTT\INBROTTSLARMANLÄGGNINGAR PTS.DOC :00

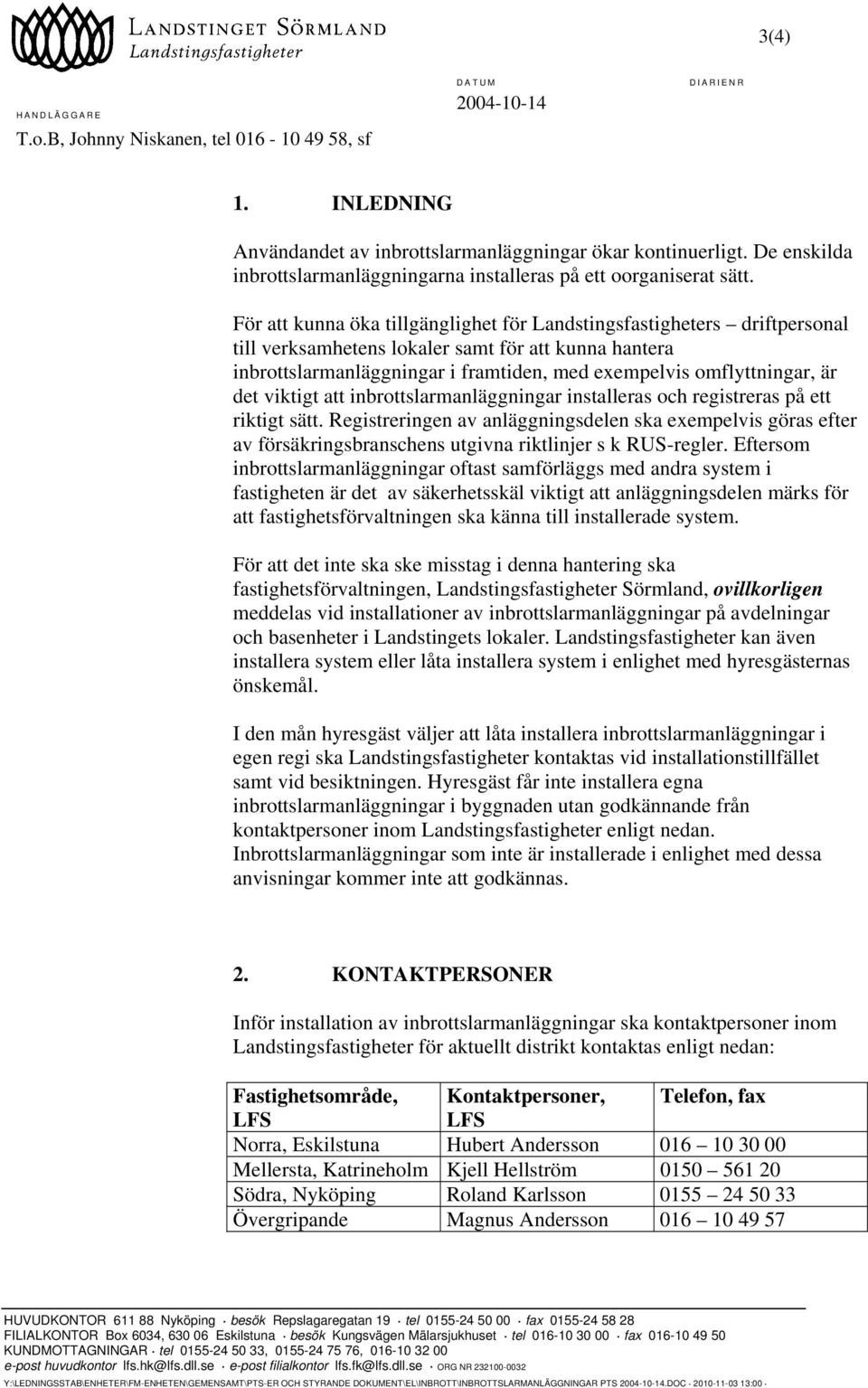

3 3(4) HANDLÄGGARE T.o.B, Johnny Niskanen, tel , sf DATUM DIARIENR 1. INLEDNING Användandet av inbrottslarmanläggningar ökar kontinuerligt. De enskilda inbrottslarmanläggningarna installeras på ett oorganiserat sätt. För att kunna öka tillgänglighet för Landstingsfastigheters driftpersonal till verksamhetens lokaler samt för att kunna hantera inbrottslarmanläggningar i framtiden, med exempelvis omflyttningar, är det viktigt att inbrottslarmanläggningar installeras och registreras på ett riktigt sätt. Registreringen av anläggningsdelen ska exempelvis göras efter av försäkringsbranschens utgivna riktlinjer s k RUS-regler. Eftersom inbrottslarmanläggningar oftast samförläggs med andra system i fastigheten är det av säkerhetsskäl viktigt att anläggningsdelen märks för att fastighetsförvaltningen ska känna till installerade system. För att det inte ska ske misstag i denna hantering ska fastighetsförvaltningen, Landstingsfastigheter Sörmland, ovillkorligen meddelas vid installationer av inbrottslarmanläggningar på avdelningar och basenheter i Landstingets lokaler. Landstingsfastigheter kan även installera system eller låta installera system i enlighet med hyresgästernas önskemål. I den mån hyresgäst väljer att låta installera inbrottslarmanläggningar i egen regi ska Landstingsfastigheter kontaktas vid installationstillfället samt vid besiktningen. Hyresgäst får inte installera egna inbrottslarmanläggningar i byggnaden utan godkännande från kontaktpersoner inom Landstingsfastigheter enligt nedan. Inbrottslarmanläggningar som inte är installerade i enlighet med dessa anvisningar kommer inte att godkännas. 2. KONTAKTPERSONER Inför installation av inbrottslarmanläggningar ska kontaktpersoner inom Landstingsfastigheter för aktuellt distrikt kontaktas enligt nedan: Fastighetsområde, Kontaktpersoner, Telefon, fax LFS LFS Norra, Eskilstuna Hubert Andersson Mellersta, Katrineholm Kjell Hellström Södra, Nyköping Roland Karlsson Övergripande Magnus Andersson HUVUDKONTOR Nyköping besök Repslagaregatan 19 tel fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen Mälarsjukhuset tel fax KUNDMOTTAGNINGAR tel , , e-post huvudkontor lfs.hk@lfs.dll.se e-post filialkontor lfs.fk@lfs.dll.se ORG NR Y:\LEDNINGSSTAB\ENHETER\FM-ENHETEN\GEMENSAMT\PTS-ER OCH STYRANDE DOKUMENT\EL\INBROTT\INBROTTSLARMANLÄGGNINGAR PTS.DOC :00

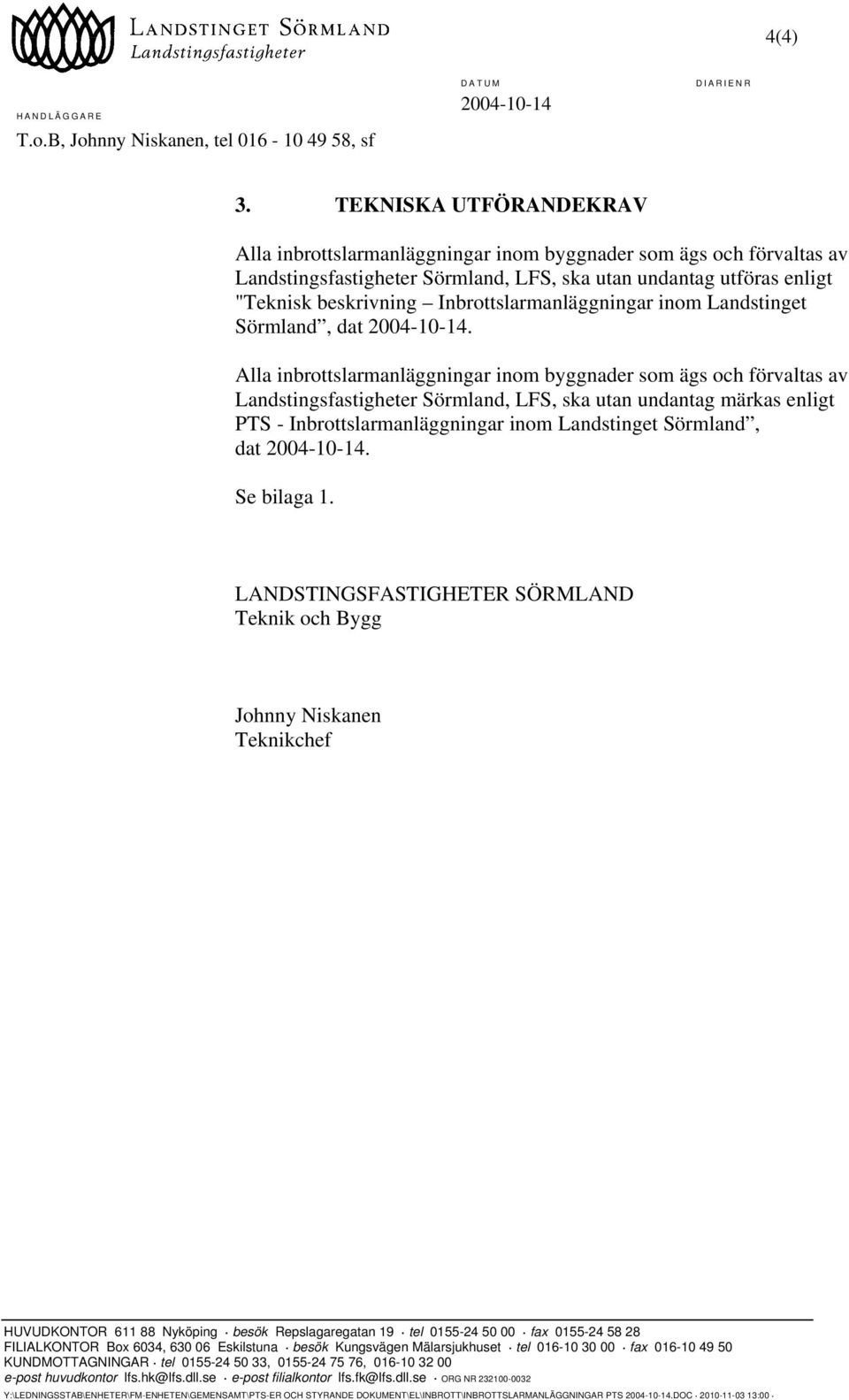

4 4(4) HANDLÄGGARE T.o.B, Johnny Niskanen, tel , sf DATUM DIARIENR 3. TEKNISKA UTFÖRANDEKRAV Alla inbrottslarmanläggningar inom byggnader som ägs och förvaltas av Landstingsfastigheter Sörmland, LFS, ska utan undantag utföras enligt "Teknisk beskrivning Inbrottslarmanläggningar inom Landstinget Sörmland, dat. Alla inbrottslarmanläggningar inom byggnader som ägs och förvaltas av Landstingsfastigheter Sörmland, LFS, ska utan undantag märkas enligt PTS - Inbrottslarmanläggningar inom Landstinget Sörmland, dat. Se bilaga 1. LANDSTINGSFASTIGHETER SÖRMLAND Teknik och Bygg Johnny Niskanen Teknikchef HUVUDKONTOR Nyköping besök Repslagaregatan 19 tel fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen Mälarsjukhuset tel fax KUNDMOTTAGNINGAR tel , , e-post huvudkontor lfs.hk@lfs.dll.se e-post filialkontor lfs.fk@lfs.dll.se ORG NR Y:\LEDNINGSSTAB\ENHETER\FM-ENHETEN\GEMENSAMT\PTS-ER OCH STYRANDE DOKUMENT\EL\INBROTT\INBROTTSLARMANLÄGGNINGAR PTS.DOC :00

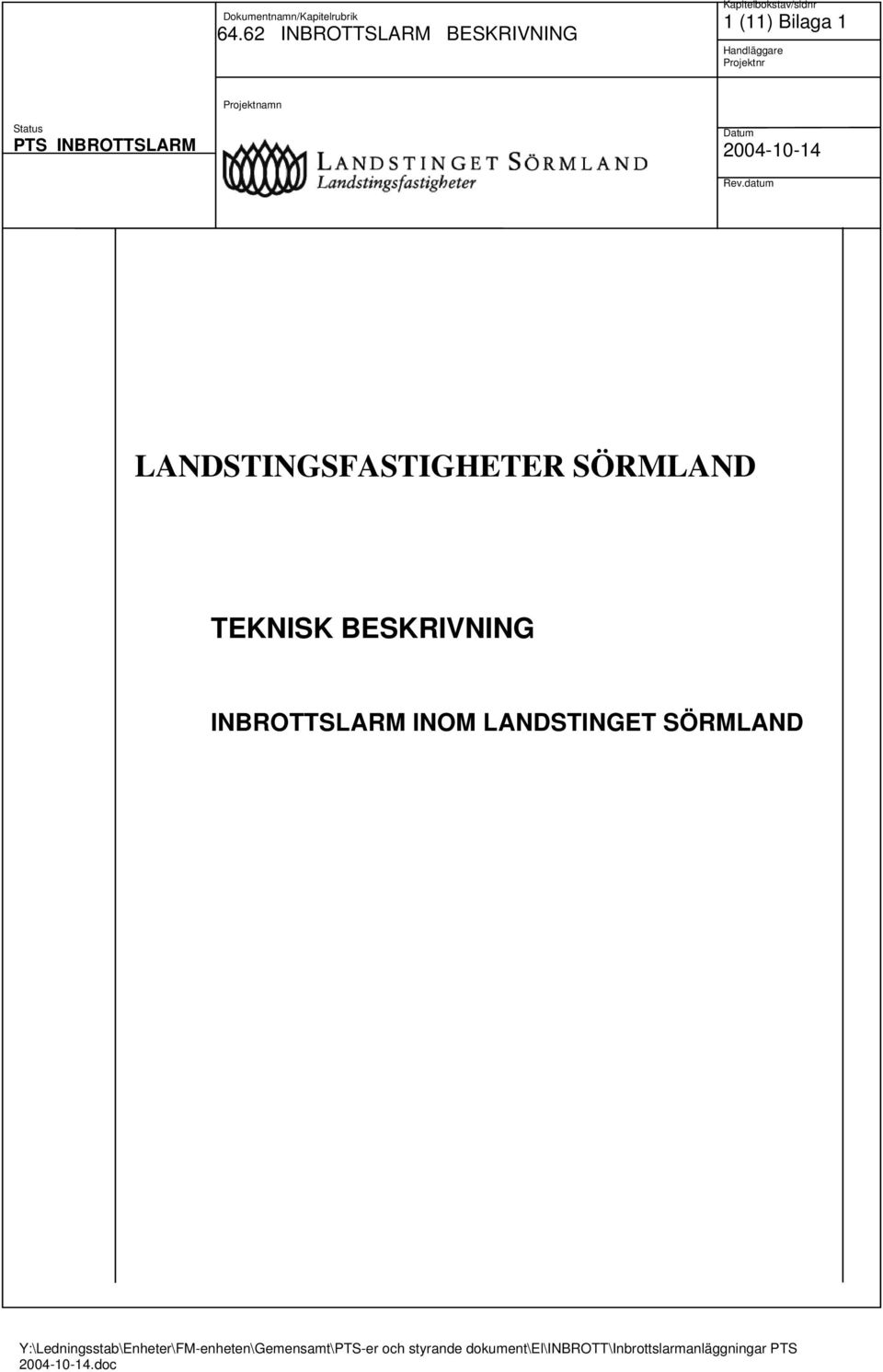

5 1 (11) Bilaga 1 LANDSTINGSFASTIGHETER SÖRMLAND TEKNISK BESKRIVNING INBROTTSLARM INOM LANDSTINGET SÖRMLAND.doc

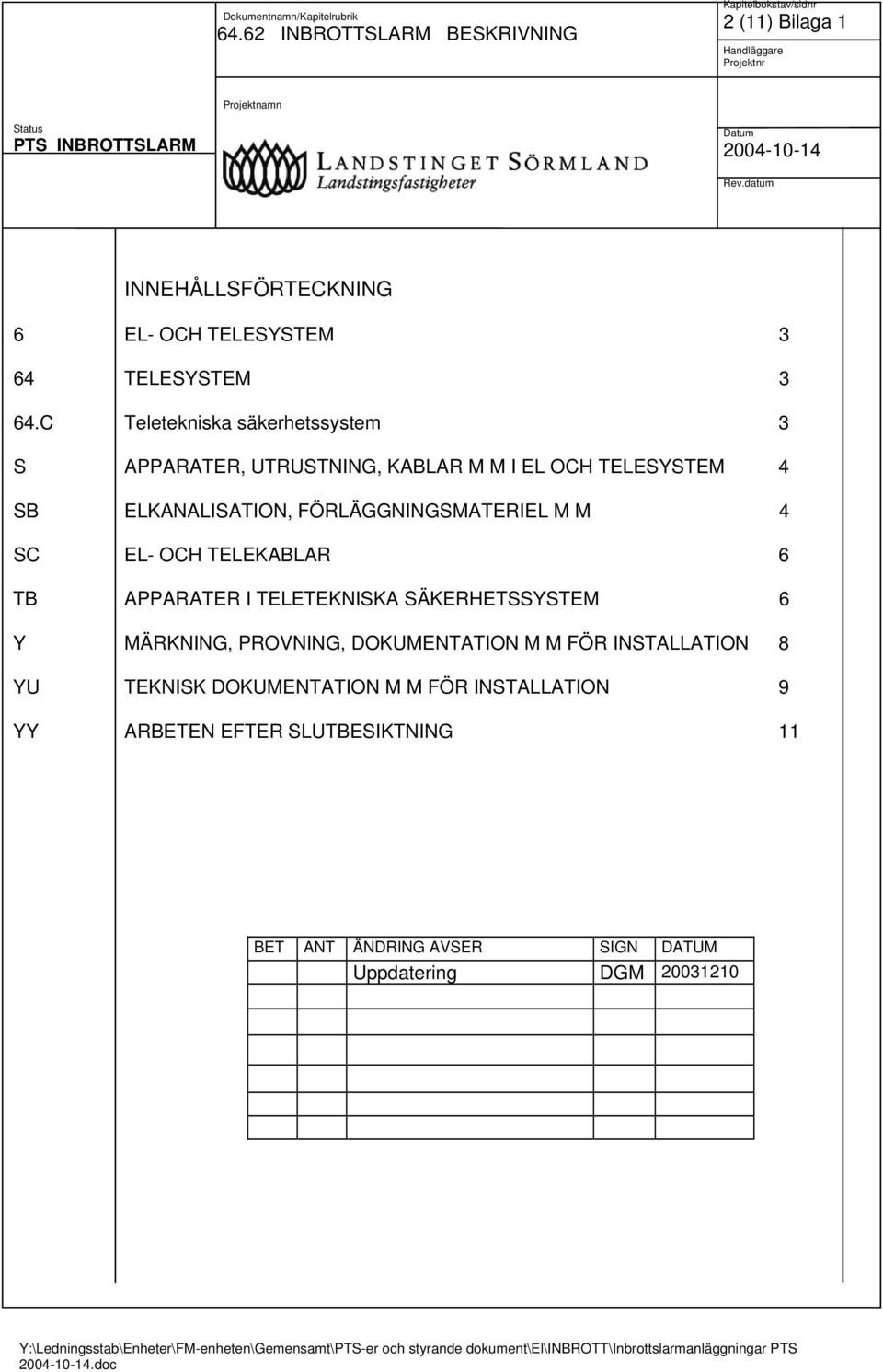

6 2 (11) Bilaga 1 INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM 3 64 TELESYSTEM 3 64.C Teletekniska säkerhetssystem 3 S APPARATER, UTRUSTNING, KABLAR M M I EL OCH TELESYSTEM 4 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M 4 SC EL- OCH TELEKABLAR 6 TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM 6 Y MÄRKNING, PROVNING, DOKUMENTATION M M FÖR INSTALLATION 8 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATION 9 YY ARBETEN EFTER SLUTBESIKTNING 11 BET ANT ÄNDRING AVSER SIGN DATUM Uppdatering DGM doc

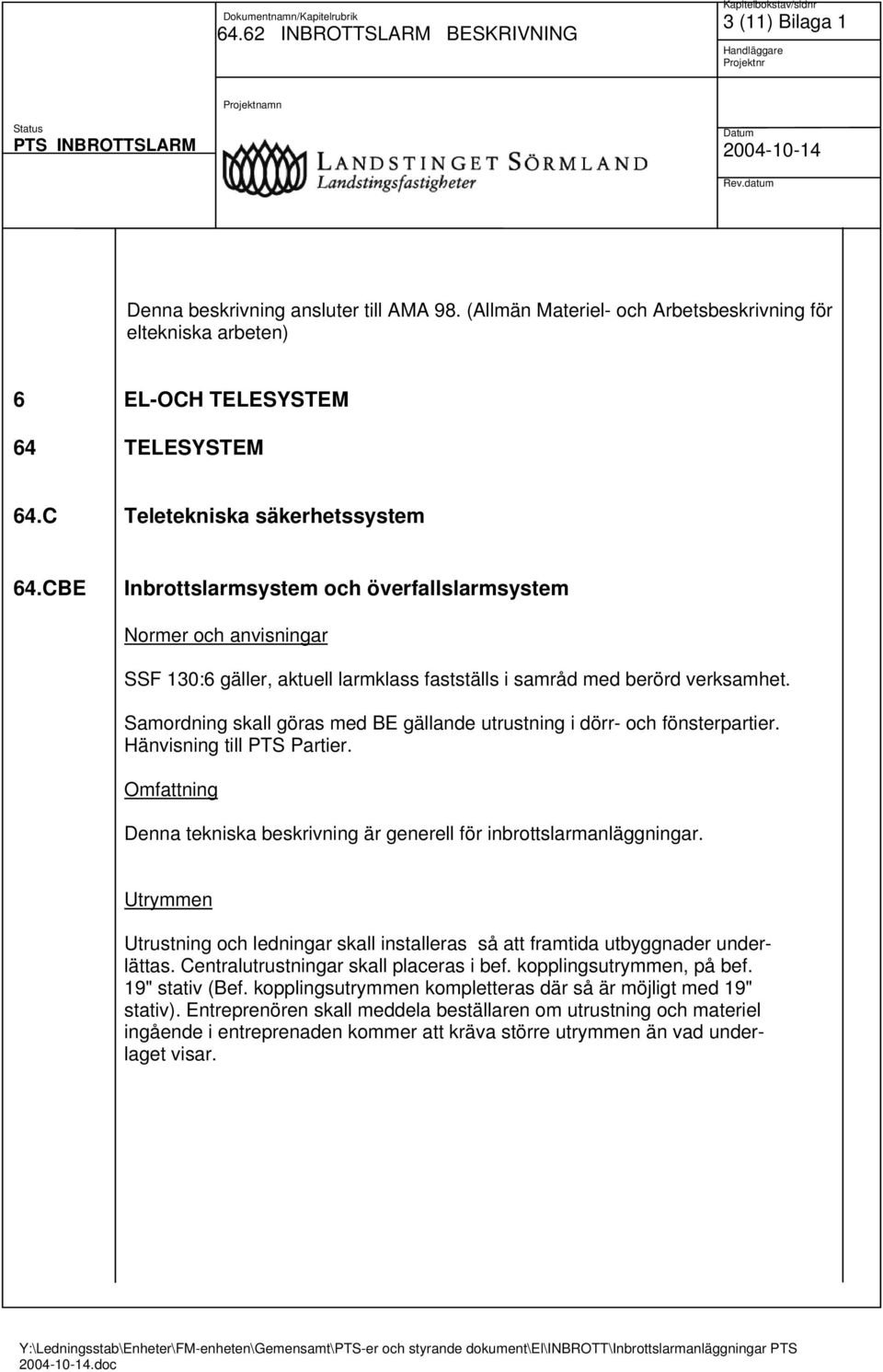

7 3 (11) Bilaga 1 Denna beskrivning ansluter till AMA 98. (Allmän Materiel- och Arbetsbeskrivning för eltekniska arbeten) 6 EL-OCH TELESYSTEM 64 TELESYSTEM 64.C Teletekniska säkerhetssystem 64.CBE Inbrottslarmsystem och överfallslarmsystem Normer och anvisningar SSF 130:6 gäller, aktuell larmklass fastställs i samråd med berörd verksamhet. Samordning skall göras med BE gällande utrustning i dörr- och fönsterpartier. Hänvisning till PTS Partier. Omfattning Denna tekniska beskrivning är generell för inbrottslarmanläggningar. Utrymmen Utrustning och ledningar skall installeras så att framtida utbyggnader underlättas. Centralutrustningar skall placeras i bef. kopplingsutrymmen, på bef. 19" stativ (Bef. kopplingsutrymmen kompletteras där så är möjligt med 19" stativ). Entreprenören skall meddela beställaren om utrustning och materiel ingående i entreprenaden kommer att kräva större utrymmen än vad underlaget visar..doc

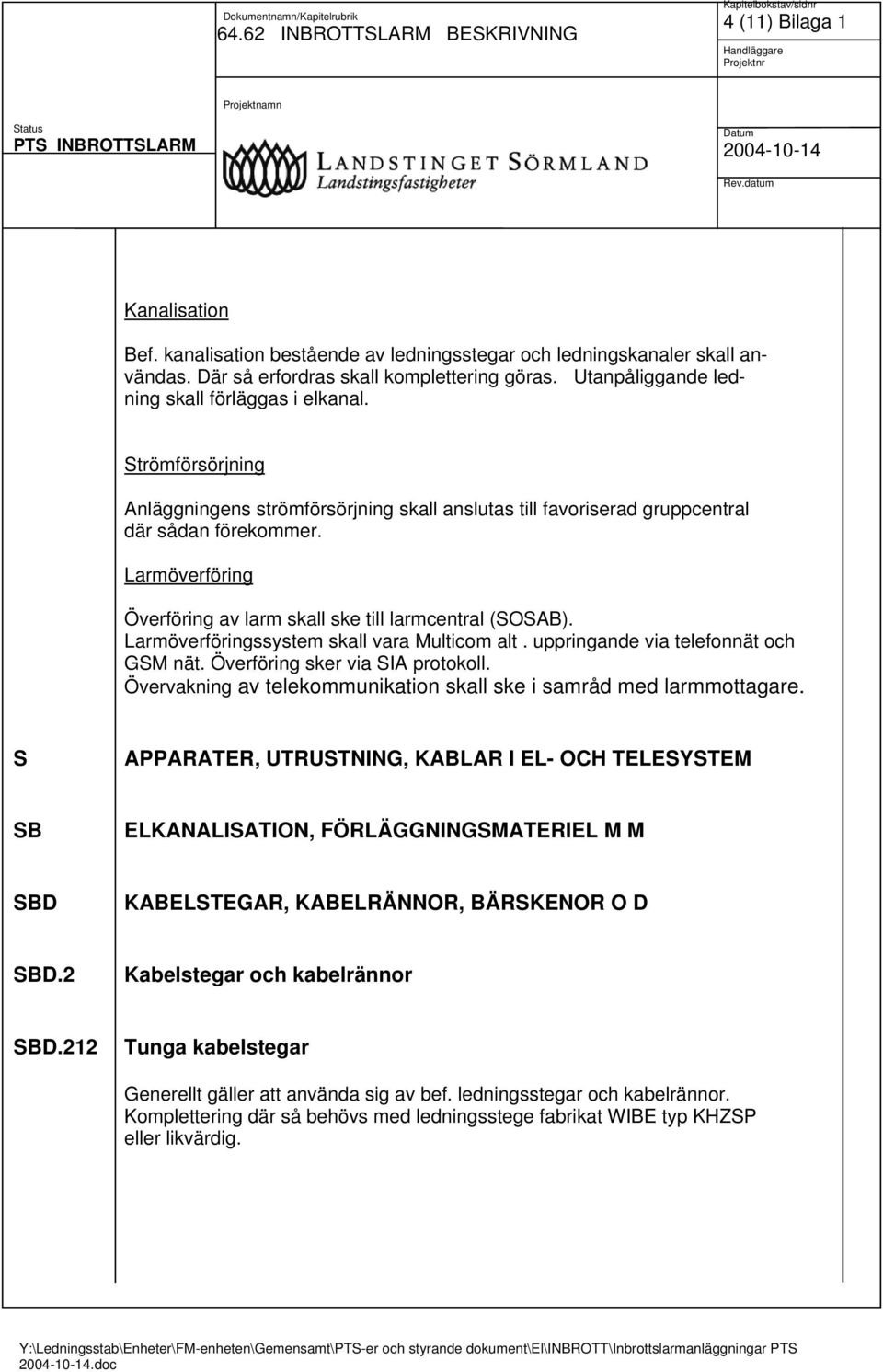

8 4 (11) Bilaga 1 Kanalisation Bef. kanalisation bestående av ledningsstegar och ledningskanaler skall användas. Där så erfordras skall komplettering göras. Utanpåliggande ledning skall förläggas i elkanal. Strömförsörjning Anläggningens strömförsörjning skall anslutas till favoriserad gruppcentral där sådan förekommer. Larmöverföring Överföring av larm skall ske till larmcentral (SOSAB). Larmöverföringssystem skall vara Multicom alt. uppringande via telefonnät och GSM nät. Överföring sker via SIA protokoll. Övervakning av telekommunikation skall ske i samråd med larmmottagare. S APPARATER, UTRUSTNING, KABLAR I EL- OCH TELESYSTEM SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D SBD.2 Kabelstegar och kabelrännor SBD.212 Tunga kabelstegar Generellt gäller att använda sig av bef. ledningsstegar och kabelrännor. Komplettering där så behövs med ledningsstege fabrikat WIBE typ KHZSP eller likvärdig..doc

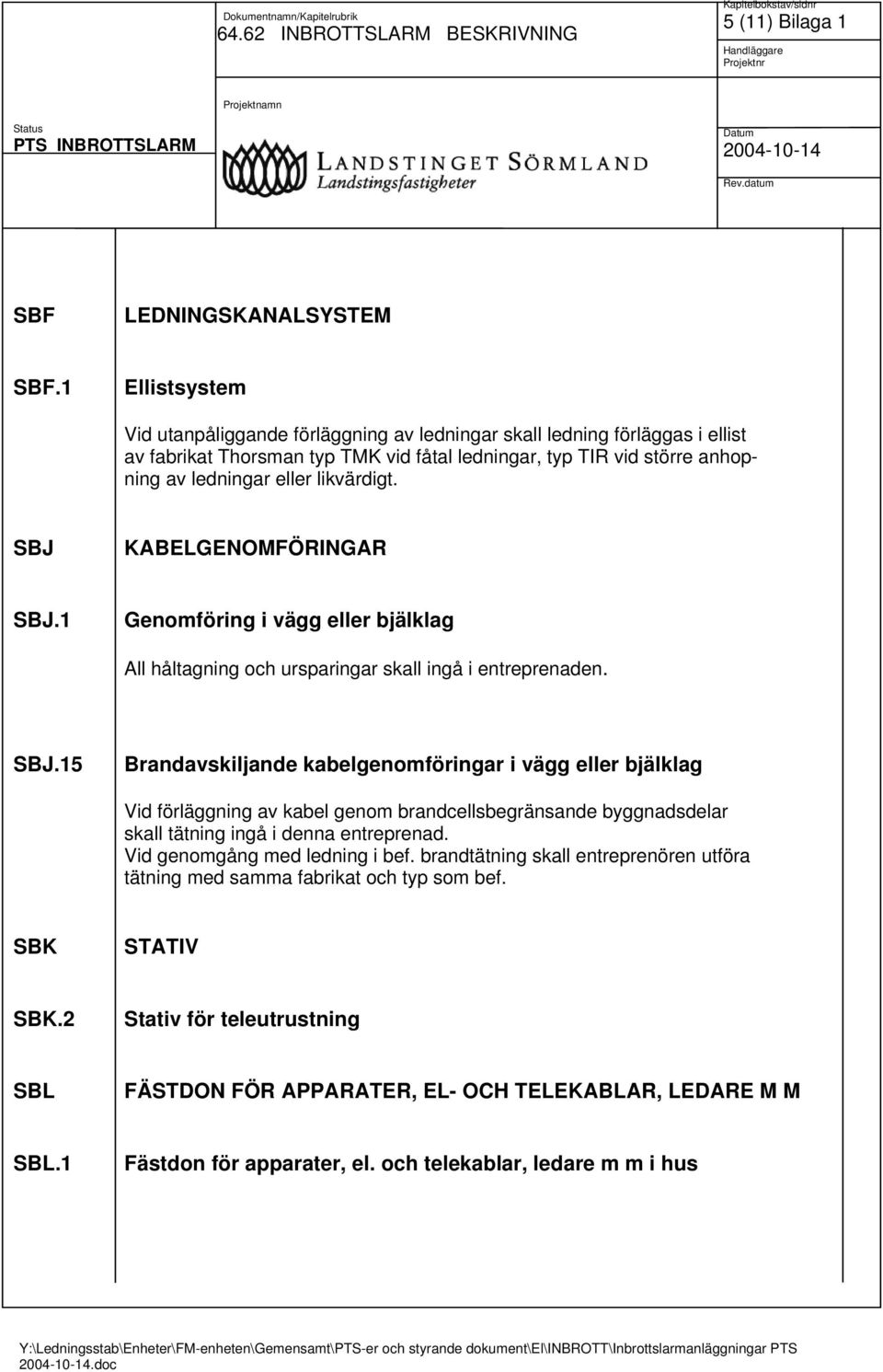

9 5 (11) Bilaga 1 SBF LEDNINGSKANALSYSTEM SBF.1 Ellistsystem Vid utanpåliggande förläggning av ledningar skall ledning förläggas i ellist av fabrikat Thorsman typ TMK vid fåtal ledningar, typ TIR vid större anhopning av ledningar eller likvärdigt. SBJ KABELGENOMFÖRINGAR SBJ.1 Genomföring i vägg eller bjälklag All håltagning och ursparingar skall ingå i entreprenaden. SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag Vid förläggning av kabel genom brandcellsbegränsande byggnadsdelar skall tätning ingå i denna entreprenad. Vid genomgång med ledning i bef. brandtätning skall entreprenören utföra tätning med samma fabrikat och typ som bef. SBK STATIV SBK.2 Stativ för teleutrustning SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M SBL.1 Fästdon för apparater, el. och telekablar, ledare m m i hus.doc

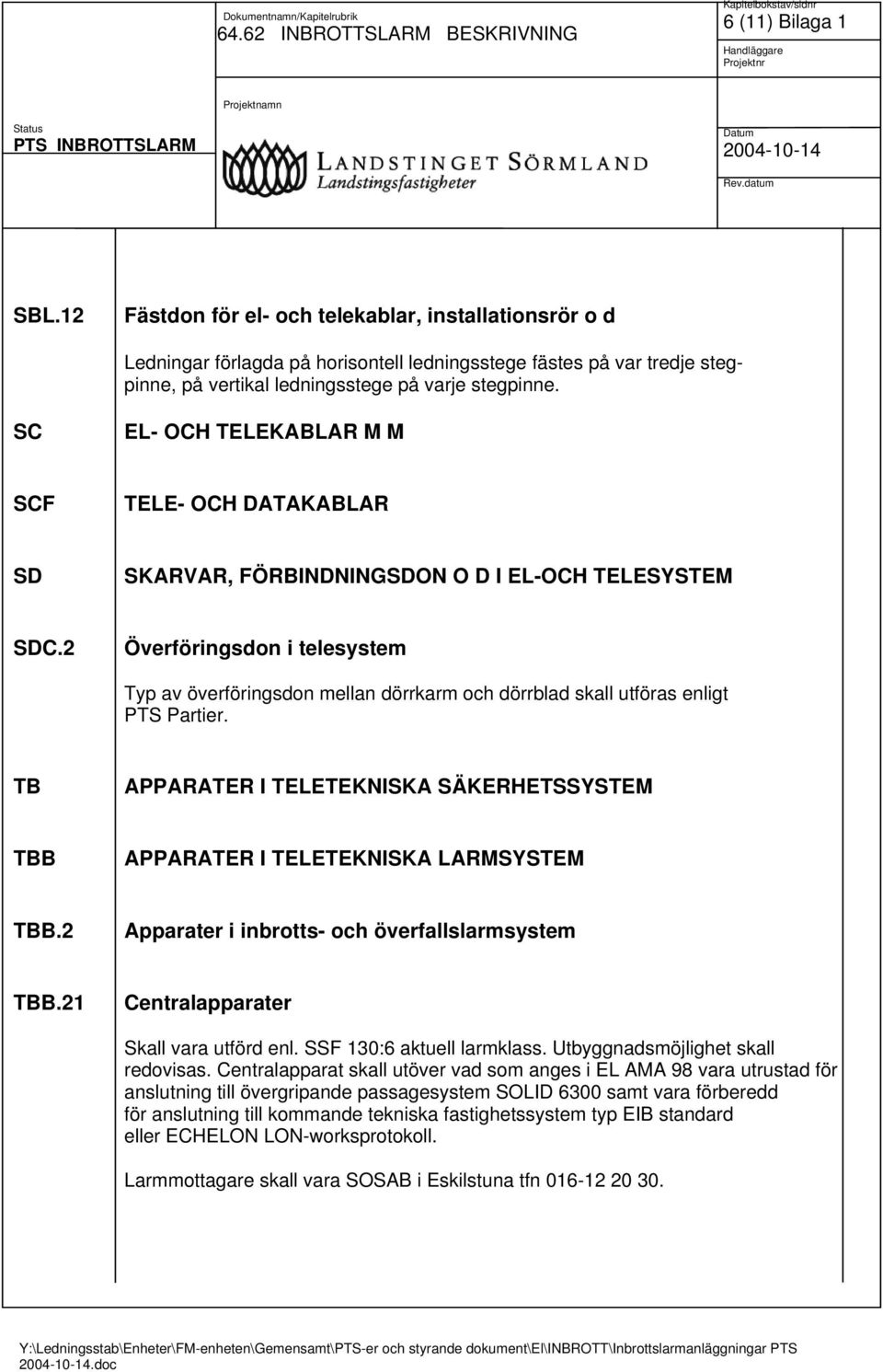

10 6 (11) Bilaga 1 SBL.12 Fästdon för el- och telekablar, installationsrör o d Ledningar förlagda på horisontell ledningsstege fästes på var tredje stegpinne, på vertikal ledningsstege på varje stegpinne. SC EL- OCH TELEKABLAR M M SCF TELE- OCH DATAKABLAR SD SKARVAR, FÖRBINDNINGSDON O D I EL-OCH TELESYSTEM SDC.2 Överföringsdon i telesystem Typ av överföringsdon mellan dörrkarm och dörrblad skall utföras enligt PTS Partier. TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM TBB APPARATER I TELETEKNISKA LARMSYSTEM TBB.2 Apparater i inbrotts- och överfallslarmsystem TBB.21 Centralapparater Skall vara utförd enl. SSF 130:6 aktuell larmklass. Utbyggnadsmöjlighet skall redovisas. Centralapparat skall utöver vad som anges i EL AMA 98 vara utrustad för anslutning till övergripande passagesystem SOLID 6300 samt vara förberedd för anslutning till kommande tekniska fastighetssystem typ EIB standard eller ECHELON LON-worksprotokoll. Larmmottagare skall vara SOSAB i Eskilstuna tfn doc

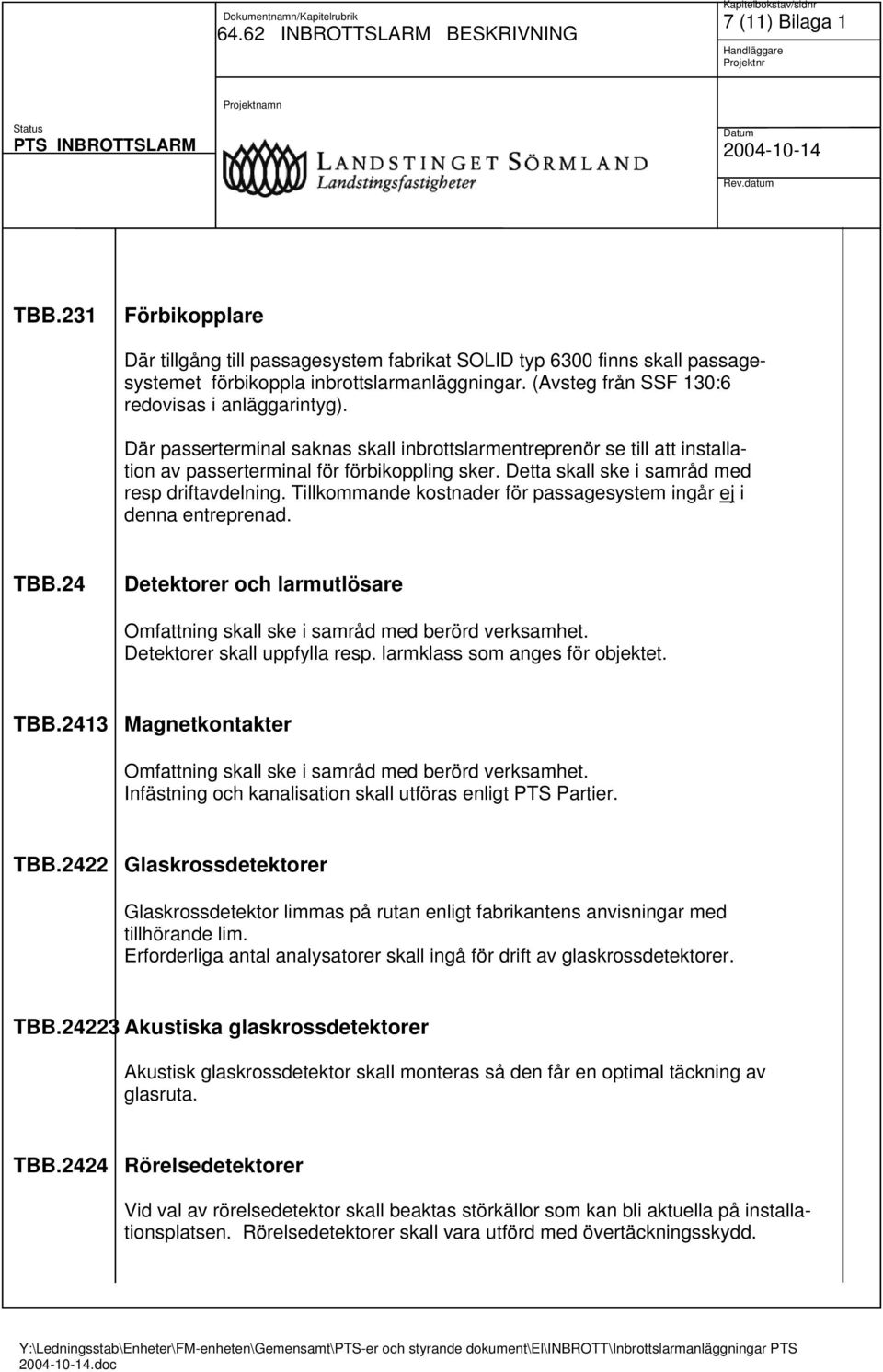

11 7 (11) Bilaga 1 TBB.231 Förbikopplare Där tillgång till passagesystem fabrikat SOLID typ 6300 finns skall passagesystemet förbikoppla inbrottslarmanläggningar. (Avsteg från SSF 130:6 redovisas i anläggarintyg). Där passerterminal saknas skall inbrottslarmentreprenör se till att installation av passerterminal för förbikoppling sker. Detta skall ske i samråd med resp driftavdelning. Tillkommande kostnader för passagesystem ingår ej i denna entreprenad. TBB.24 Detektorer och larmutlösare Omfattning skall ske i samråd med berörd verksamhet. Detektorer skall uppfylla resp. larmklass som anges för objektet. TBB.2413 Magnetkontakter Omfattning skall ske i samråd med berörd verksamhet. Infästning och kanalisation skall utföras enligt PTS Partier. TBB.2422 Glaskrossdetektorer Glaskrossdetektor limmas på rutan enligt fabrikantens anvisningar med tillhörande lim. Erforderliga antal analysatorer skall ingå för drift av glaskrossdetektorer. TBB Akustiska glaskrossdetektorer Akustisk glaskrossdetektor skall monteras så den får en optimal täckning av glasruta. TBB.2424 Rörelsedetektorer Vid val av rörelsedetektor skall beaktas störkällor som kan bli aktuella på installationsplatsen. Rörelsedetektorer skall vara utförd med övertäckningsskydd..doc

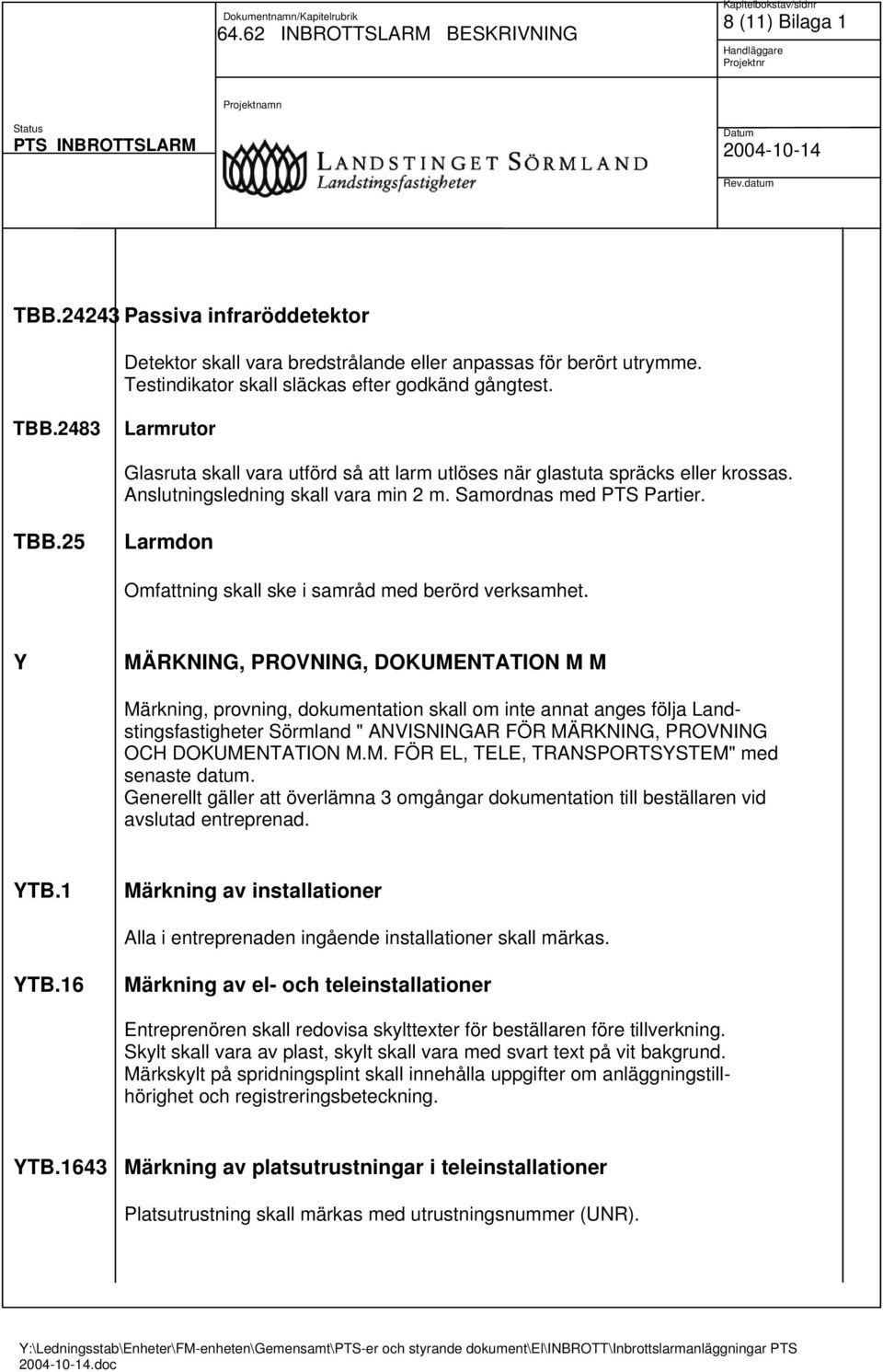

12 8 (11) Bilaga 1 TBB Passiva infraröddetektor Detektor skall vara bredstrålande eller anpassas för berört utrymme. Testindikator skall släckas efter godkänd gångtest. TBB.2483 Larmrutor Glasruta skall vara utförd så att larm utlöses när glastuta spräcks eller krossas. Anslutningsledning skall vara min 2 m. Samordnas med PTS Partier. TBB.25 Larmdon Omfattning skall ske i samråd med berörd verksamhet. Y MÄRKNING, PROVNING, DOKUMENTATION M M Märkning, provning, dokumentation skall om inte annat anges följa Landstingsfastigheter Sörmland " ANVISNINGAR FÖR MÄRKNING, PROVNING OCH DOKUMENTATION M.M. FÖR EL, TELE, TRANSPORTSYSTEM" med senaste datum. Generellt gäller att överlämna 3 omgångar dokumentation till beställaren vid avslutad entreprenad. YTB.1 Märkning av installationer Alla i entreprenaden ingående installationer skall märkas. YTB.16 Märkning av el- och teleinstallationer Entreprenören skall redovisa skylttexter för beställaren före tillverkning. Skylt skall vara av plast, skylt skall vara med svart text på vit bakgrund. Märkskylt på spridningsplint skall innehålla uppgifter om anläggningstillhörighet och registreringsbeteckning. YTB.1643 Märkning av platsutrustningar i teleinstallationer Platsutrustning skall märkas med utrustningsnummer (UNR)..doc

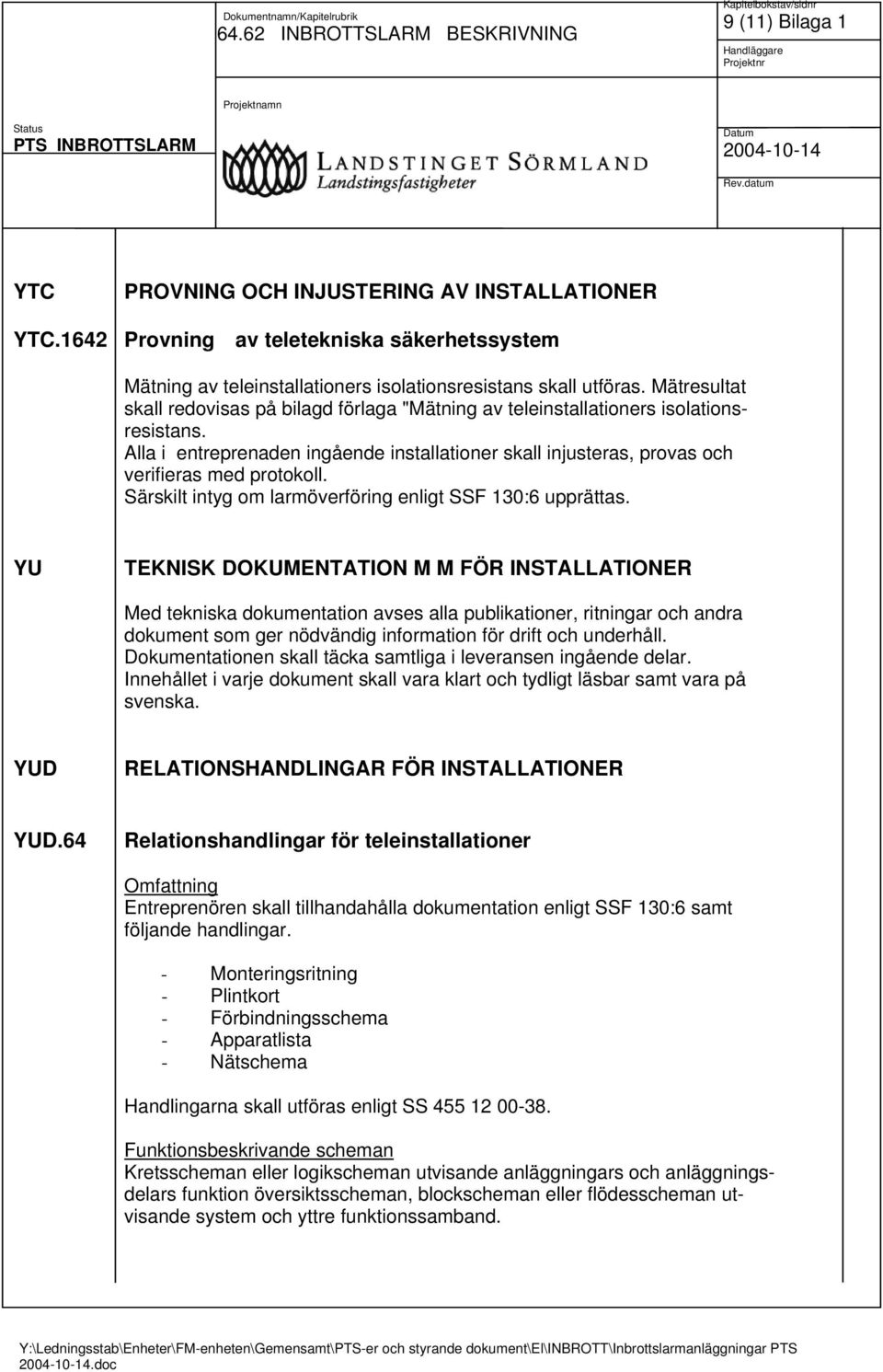

13 9 (11) Bilaga 1 YTC PROVNING OCH INJUSTERING AV INSTALLATIONER YTC.1642 Provning av teletekniska säkerhetssystem Mätning av teleinstallationers isolationsresistans skall utföras. Mätresultat skall redovisas på bilagd förlaga "Mätning av teleinstallationers isolationsresistans. Alla i entreprenaden ingående installationer skall injusteras, provas och verifieras med protokoll. Särskilt intyg om larmöverföring enligt SSF 130:6 upprättas. YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Med tekniska dokumentation avses alla publikationer, ritningar och andra dokument som ger nödvändig information för drift och underhåll. Dokumentationen skall täcka samtliga i leveransen ingående delar. Innehållet i varje dokument skall vara klart och tydligt läsbar samt vara på svenska. YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUD.64 Relationshandlingar för teleinstallationer Omfattning Entreprenören skall tillhandahålla dokumentation enligt SSF 130:6 samt följande handlingar. - Monteringsritning - Plintkort - Förbindningsschema - Apparatlista - Nätschema Handlingarna skall utföras enligt SS Funktionsbeskrivande scheman Kretsscheman eller logikscheman utvisande anläggningars och anläggningsdelars funktion översiktsscheman, blockscheman eller flödesscheman utvisande system och yttre funktionssamband..doc

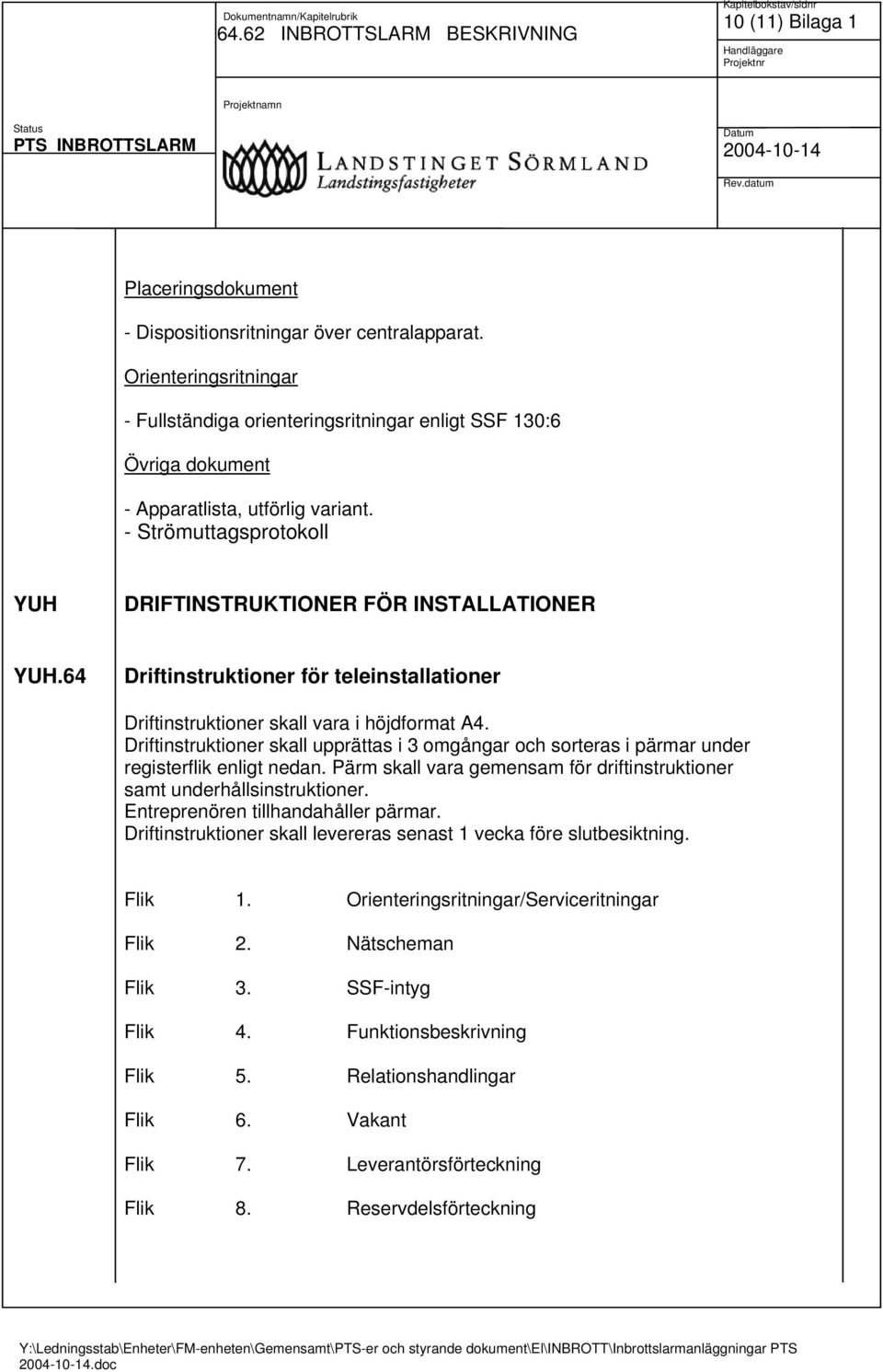

14 10 (11) Bilaga 1 Placeringsdokument - Dispositionsritningar över centralapparat. Orienteringsritningar - Fullständiga orienteringsritningar enligt SSF 130:6 Övriga dokument - Apparatlista, utförlig variant. - Strömuttagsprotokoll YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUH.64 Driftinstruktioner för teleinstallationer Driftinstruktioner skall vara i höjdformat A4. Driftinstruktioner skall upprättas i 3 omgångar och sorteras i pärmar under registerflik enligt nedan. Pärm skall vara gemensam för driftinstruktioner samt underhållsinstruktioner. Entreprenören tillhandahåller pärmar. Driftinstruktioner skall levereras senast 1 vecka före slutbesiktning. Flik 1. Orienteringsritningar/Serviceritningar Flik 2. Nätscheman Flik 3. SSF-intyg Flik 4. Funktionsbeskrivning Flik 5. Relationshandlingar Flik 6. Vakant Flik 7. Leverantörsförteckning Flik 8. Reservdelsförteckning.doc

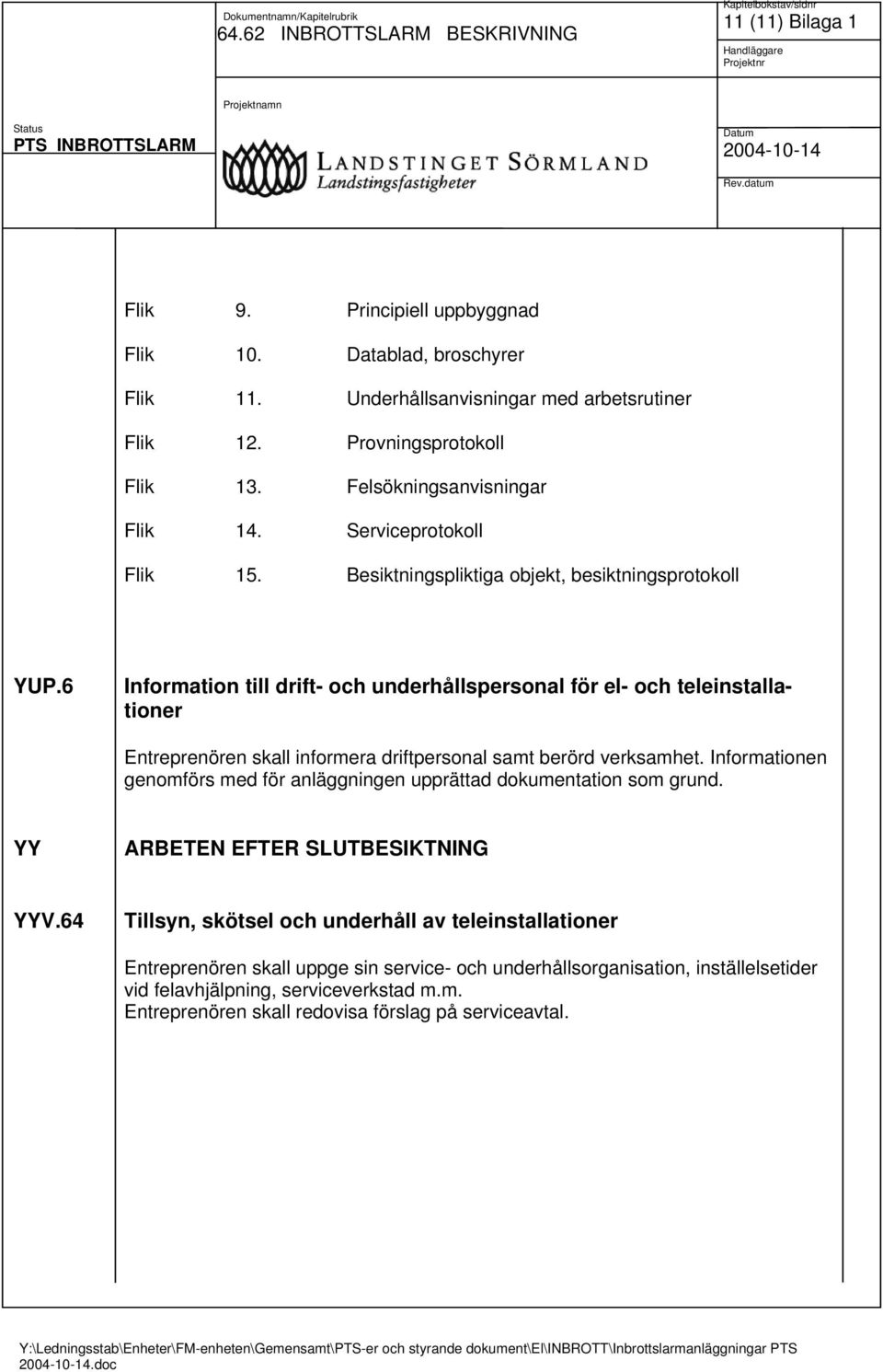

15 11 (11) Bilaga 1 Flik 9. Principiell uppbyggnad Flik 10. Datablad, broschyrer Flik 11. Underhållsanvisningar med arbetsrutiner Flik 12. Provningsprotokoll Flik 13. Felsökningsanvisningar Flik 14. Serviceprotokoll Flik 15. Besiktningspliktiga objekt, besiktningsprotokoll YUP.6 Information till drift- och underhållspersonal för el- och teleinstallationer Entreprenören skall informera driftpersonal samt berörd verksamhet. Informationen genomförs med för anläggningen upprättad dokumentation som grund. YY ARBETEN EFTER SLUTBESIKTNING YYV.64 Tillsyn, skötsel och underhåll av teleinstallationer Entreprenören skall uppge sin service- och underhållsorganisation, inställelsetider vid felavhjälpning, serviceverkstad m.m. Entreprenören skall redovisa förslag på serviceavtal..doc
