1 2253-M version 2 Projekteringskrav Märkning, Provning, Dokumentation mm Projekteringsanvisningen är avsedd som en hjälp vid projektering och är avsedd att läsas som en teknisk standard inom Gavlefastigheters fastigheter. Anvisningarna befriar inte projektören från ansvar enligt ABK96 och BBR Anvisningarna befriar inte totalentreprenören från funktionsansvar enligt ABT06 Förordningar och Regler Anvisningar i denna anvisning ansluter till VVS-AMA 98 och AMA Nytt Anvisningar ansluter även till Boverkets Byggregler BBR och konstruktionsregler BKR. Vid projektering skall råd i BBR och BKR tillämpas. AMA och senaste AMA-Nytt inklusive Råd och anvisningar skall ligga till grund för arbetsutförande och material Se även separata anvisningar enligt nedan beroende på objekt. Motstridiga uppgifter Motstridiga uppgifter mellan projekteringsanvisningar, generella anvisningar och programhandlingar tas upp som en egen punkt vid projekteringsmöte. Handlingarna anses i övrigt komplettera varandra Redovisning av egenkontroll för projekteringsanvisning. Projektören skall signera i gråtonad ruta att anvisningar är inarbetad i förfrågningsunderlaget. Om projektören anser att en anvisning ej är tillämplig i aktuellt objekt skall detta markeras med avvikelse, samt ange skälet i separat dokument. Signerad projekteringsanvisning med eventuella avvikelser och dokument därtill redovisas för Gavlefastigheters projektledare. Projekteringsanvisning Märkning, provning, dokumentation mm. ansluter till följande anvisningar Erfarenhetsbank Bygg, El mm. VS DE2 Vent DE3 Styr och Regler DE4 innehåller egen anvisning för märkning mm. OBS! Kyla DE10 Innehåller egen anvisning för märkning provning mm. OBS! Anvisningar CAD

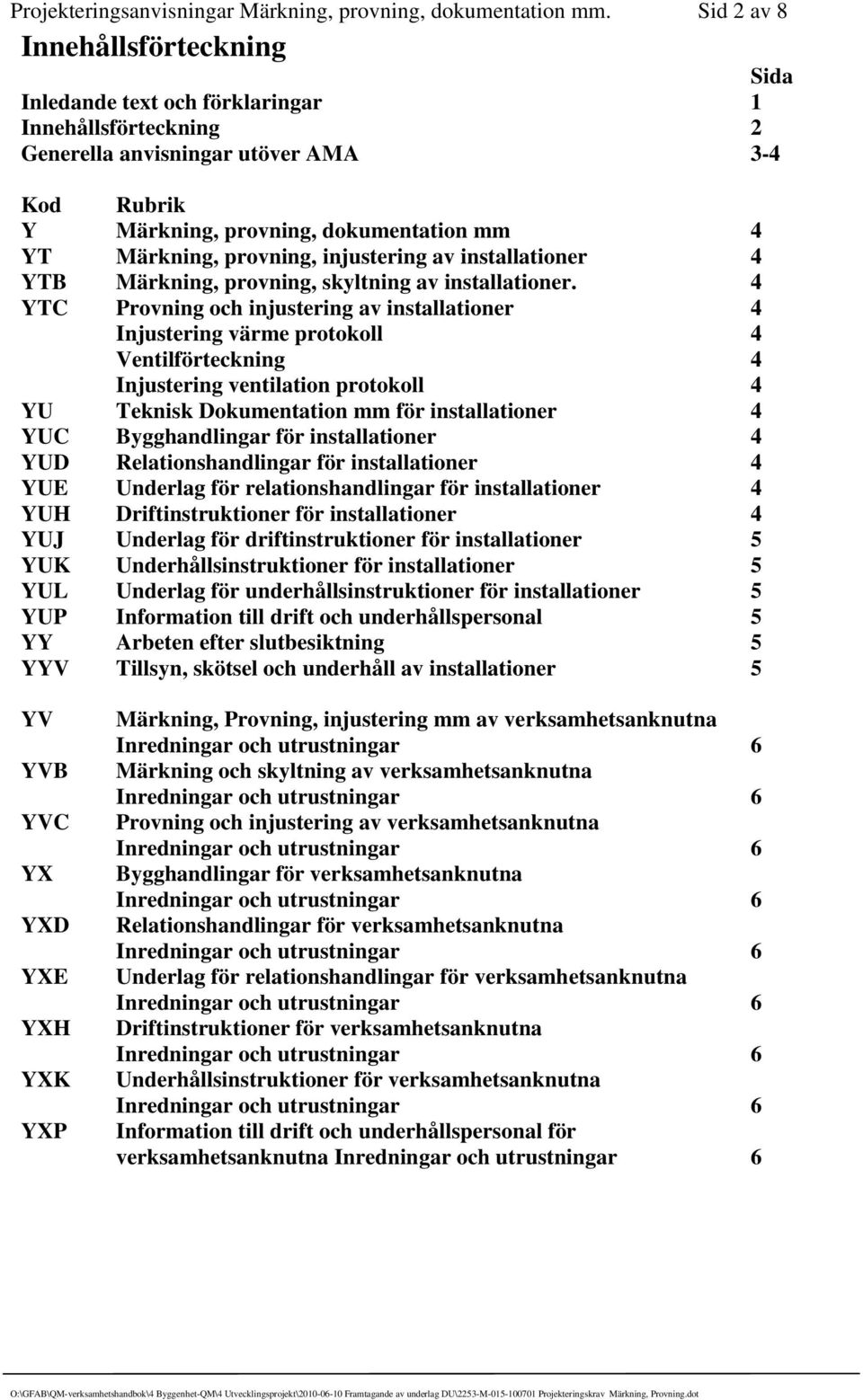

2 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 2 av 8 Innehållsförteckning Sida Inledande text och förklaringar 1 Innehållsförteckning 2 Generella anvisningar utöver AMA 3-4 Kod Rubrik Y Märkning, provning, dokumentation mm 4 YT Märkning, provning, injustering av installationer 4 YTB Märkning, provning, skyltning av installationer. 4 YTC Provning och injustering av installationer 4 Injustering värme protokoll 4 Ventilförteckning 4 Injustering ventilation protokoll 4 YU Teknisk Dokumentation mm för installationer 4 YUC Bygghandlingar för installationer 4 YUD Relationshandlingar för installationer 4 YUE Underlag för relationshandlingar för installationer 4 YUH Driftinstruktioner för installationer 4 YUJ Underlag för driftinstruktioner för installationer 5 YUK Underhållsinstruktioner för installationer 5 YUL Underlag för underhållsinstruktioner för installationer 5 YUP Information till drift och underhållspersonal 5 YY Arbeten efter slutbesiktning 5 YYV Tillsyn, skötsel och underhåll av installationer 5 YV YVB YVC YX YXD YXE YXH YXK YXP Märkning, Provning, injustering mm av verksamhetsanknutna Märkning och skyltning av verksamhetsanknutna Provning och injustering av verksamhetsanknutna Bygghandlingar för verksamhetsanknutna Relationshandlingar för verksamhetsanknutna Underlag för relationshandlingar för verksamhetsanknutna Driftinstruktioner för verksamhetsanknutna Underhållsinstruktioner för verksamhetsanknutna Information till drift och underhållspersonal för verksamhetsanknutna

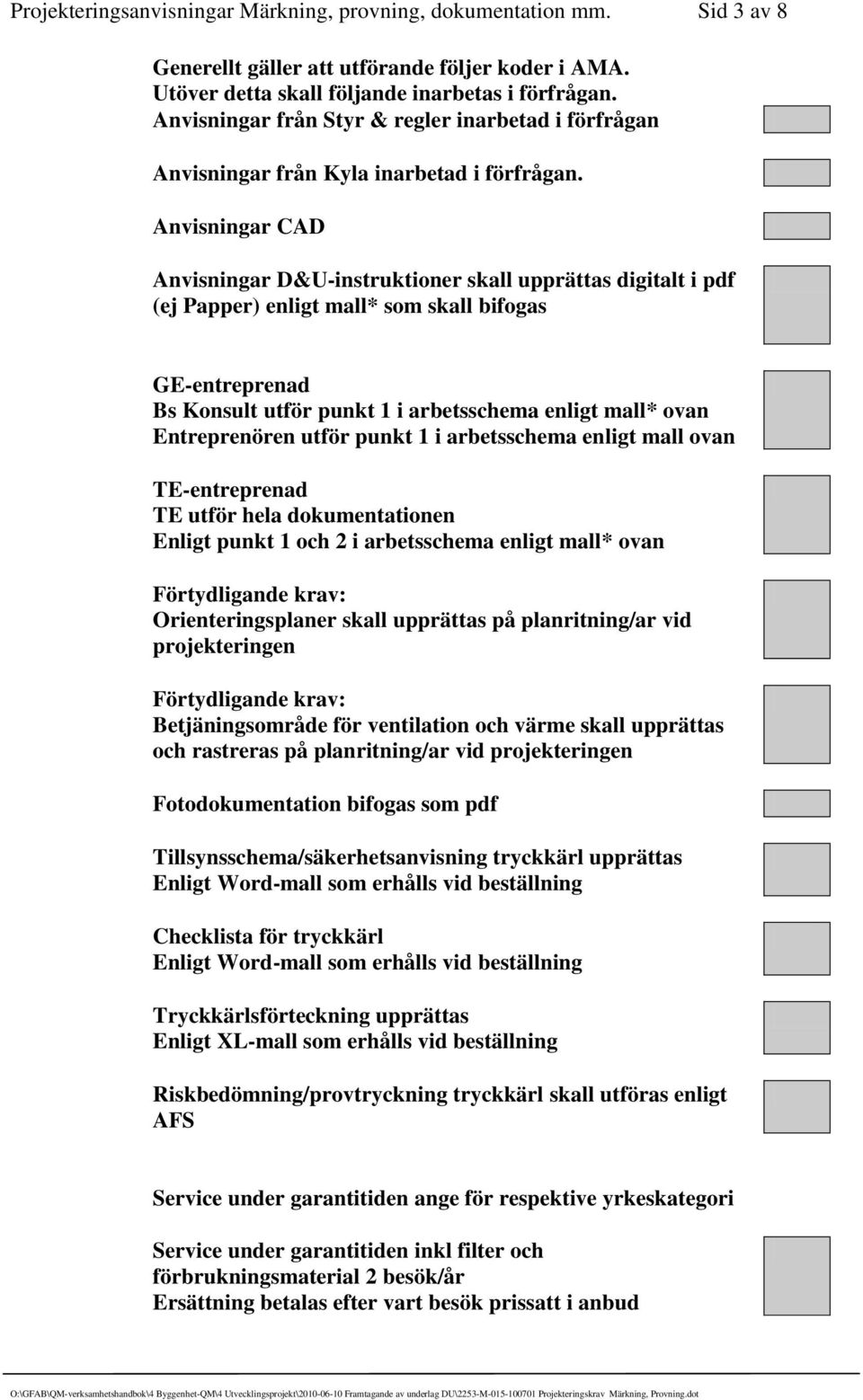

3 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 3 av 8 Generellt gäller att utförande följer koder i AMA. Utöver detta skall följande inarbetas i förfrågan. Anvisningar från Styr & regler inarbetad i förfrågan Anvisningar från Kyla inarbetad i förfrågan. Anvisningar CAD Anvisningar D&U-instruktioner skall upprättas digitalt i pdf (ej Papper) enligt mall* som skall bifogas GE-entreprenad Bs Konsult utför punkt 1 i arbetsschema enligt mall* ovan Entreprenören utför punkt 1 i arbetsschema enligt mall ovan TE-entreprenad TE utför hela dokumentationen Enligt punkt 1 och 2 i arbetsschema enligt mall* ovan Förtydligande krav: Orienteringsplaner skall upprättas på planritning/ar vid projekteringen Förtydligande krav: Betjäningsområde för ventilation och värme skall upprättas och rastreras på planritning/ar vid projekteringen Fotodokumentation bifogas som pdf Tillsynsschema/säkerhetsanvisning tryckkärl upprättas Enligt Word-mall som erhålls vid beställning Checklista för tryckkärl Enligt Word-mall som erhålls vid beställning Tryckkärlsförteckning upprättas Enligt XL-mall som erhålls vid beställning Riskbedömning/provtryckning tryckkärl skall utföras enligt AFS Service under garantitiden ange för respektive yrkeskategori Service under garantitiden inkl filter och förbrukningsmaterial 2 besök/år Ersättning betalas efter vart besök prissatt i anbud

4 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 4 av 8 Y YT YTB YTC Märkning, provning, dokumentation mm Märkning, provning, injustering av installationer Märkning, provning, skyltning av installationer. Märkning även på/i undertak PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Protokoll generellt enligt AMA Protokoll utöver AMA-krav enligt nedan Protokoll Rör injustering värme Enligt XL-mall som erhålls vid beställning Protokoll Rör Ventilförteckning Enligt XL-mall som erhålls vid beställning Protokoll Ventilation Injustering Enligt XL-mall som erhålls vid beställning Inkl. injusteringsrapport. YU TEKNISK DOKUMENTATION M M FÖR YUC BYGGHANDLINGAR FÖR YUD RELATIONSHANDLINGAR FÖR YUE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR YUH DRIFTINSTRUKTIONER FÖR YUJ YUK UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR UNDERHÅLLSINSTRUKTIONER FÖR

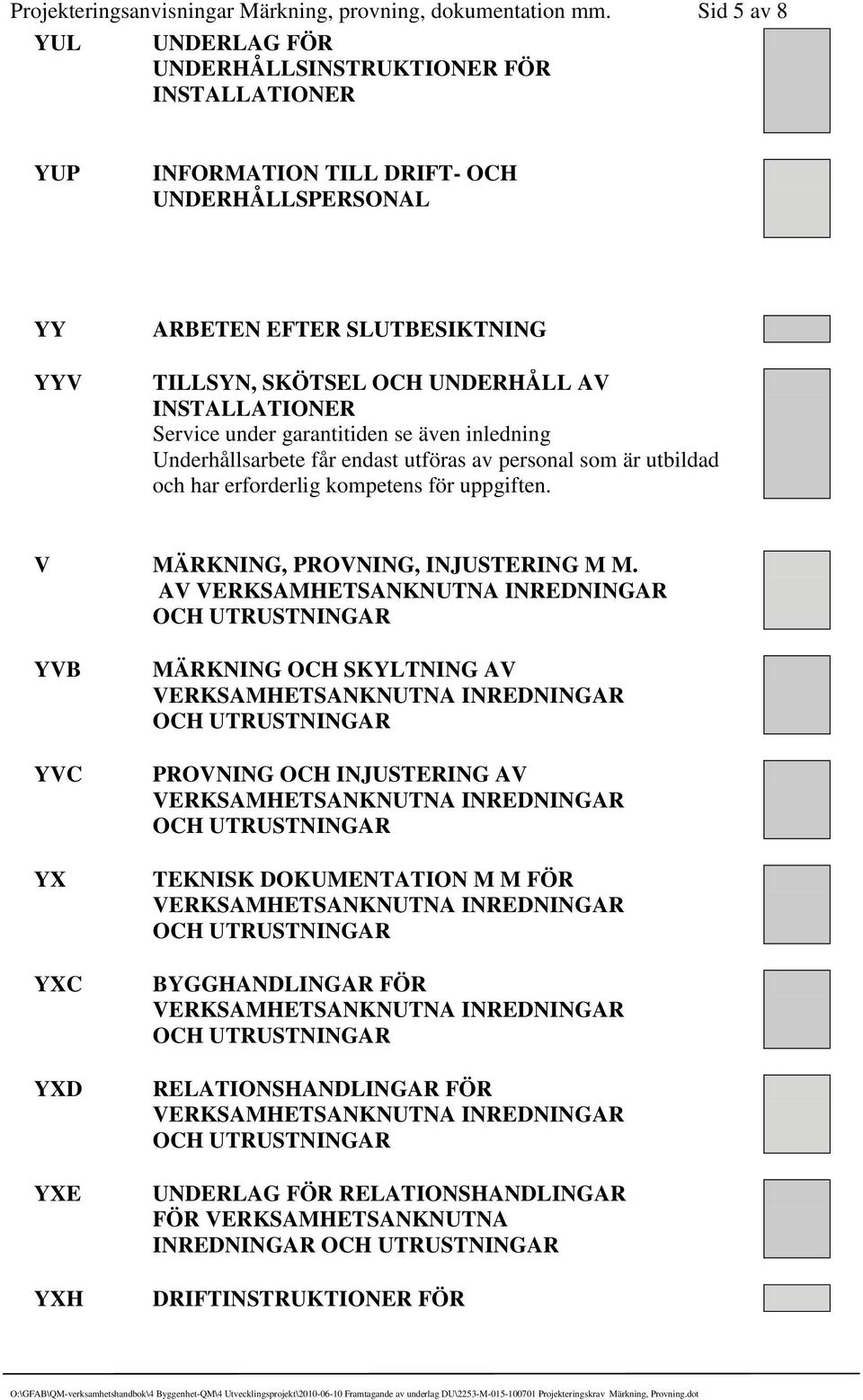

5 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 5 av 8 YUL UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL YY YYV ARBETEN EFTER SLUTBESIKTNING TILLSYN, SKÖTSEL OCH UNDERHÅLL AV Service under garantitiden se även inledning Underhållsarbete får endast utföras av personal som är utbildad och har erforderlig kompetens för uppgiften. V MÄRKNING, PROVNING, INJUSTERING M M. AV YVB YVC YX YXC YXD YXE YXH MÄRKNING OCH SKYLTNING AV PROVNING OCH INJUSTERING AV TEKNISK DOKUMENTATION M M FÖR BYGGHANDLINGAR FÖR RELATIONSHANDLINGAR FÖR UNDERLAG FÖR RELATIONSHANDLINGAR FÖR VERKSAMHETSANKNUTNA INREDNINGAR DRIFTINSTRUKTIONER FÖR

6 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 6 av 8 YXK YXP UNDERHÅLLSINSTRUKTIONER FÖR INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL FÖR

7 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 7 av 8 Bilaga 1 Provning av energiprestanda VÄRME Provning av energiprestanda Gavlefastigheter AB Värmesystem Projektnamn Datum Beteckning Objektnamn Objektnummer Energiindikatorer Projektkrav Beräknat Uppmätt Specifik värmeeffekt KW/ 0 C KW/ 0 C KW/ 0 C Temperaturskillnad fram-retur % % % Specifik pumpeffekt SPP KW/l/s KW/l/s KW/l/s LCC Värmesystem Tkr Tkr Tkr Värmedistribution Temperatur Cirkulationspumpar Flöde Projekterat Projekterat l/s Dim.utetemp. DUT Framledn. sekundär Returledn. sekundär Temp.skillnad framretur Uttmätta temp. Utomhus Framledn. sekundär Returledn. sekundär Temp.skillnad framretur 0 C Uppmätt l/s 0 C Tryckfall över pump 0 C Projekterat totalt Pa 0 C Uppmätt totalt Pa 0 C Driftel 0 C Märkeffekt kw 0 C Uppmätt effekt KW 0 C Belastning % Driftpunkt Effekter Varvtal fläkt rpm Dimensionerande Uppmätt effekt värme kw kw Effektivitet Uppmätt effekt varm. kw Verkningsgrad % Specifik effekt värme KW/ 0 C SPP-pump KW/l/s Kommentarer Hz Ufört Företag Namn Adress Postnummer Postort Telefon (även riktnr) Telefax ( även riktnr) Mobiltelefon E-postadress

8 Projekteringsanvisningar Märkning, provning, dokumentation mm. Sid 8 av 8 Bilaga 2 Provning av energiprestanda VÄRME Provning av energiprestanda Gavle Fastigheter AB Luftbehandlingsaggregat Projektnamn Datum Beteckning Objektnamn Objektnummer Energiindikatorer Projektkrav Beräknat Uppmätt SFP-aggregat KW/m³/s KW/m³/s KW/m³/s Temperaturverkningsgrad % % % Flödesbalans Till/Från n n n LCCE/ Livscykelenergikostnad Tkr Tkr Tkr Tilluft Frånluft Flöde Flöde Projekterat m³/s Projekterat m³/s Uppmätt m³/s Uppmätt m³/s Tryckfall Tryckfall Projekterat totalt Pa Projekterat totalt Pa Externt Pa Externt Pa Internt. Pa Internt Pa Uppmätt totalt Pa Uppmätt totalt Pa Externt Pa Externt Pa Internt. Pa Internt. Pa Driftel Driftel Märkeffekt kw Märkeffekt kw Uppmätt effekt kw Uppmätt effekt kw Belastning % Belastning % Driftpunkt Hz Driftpunkt Hz Varvtal fläkt rpm Varvtal fläkt rpm Effektivitet Effektivitet Verkningsgrad fläkt-motor % Verkningsgrad fläkt-motor % SFP-fläkt KW/m³/s SFP-fläkt KW/m³/s Kommentarer Utfört Företag Namn Adress Postnummer Postort Telefon (även riktnr) Telefax ( även riktnr) Mobiltelefon E-postadress
