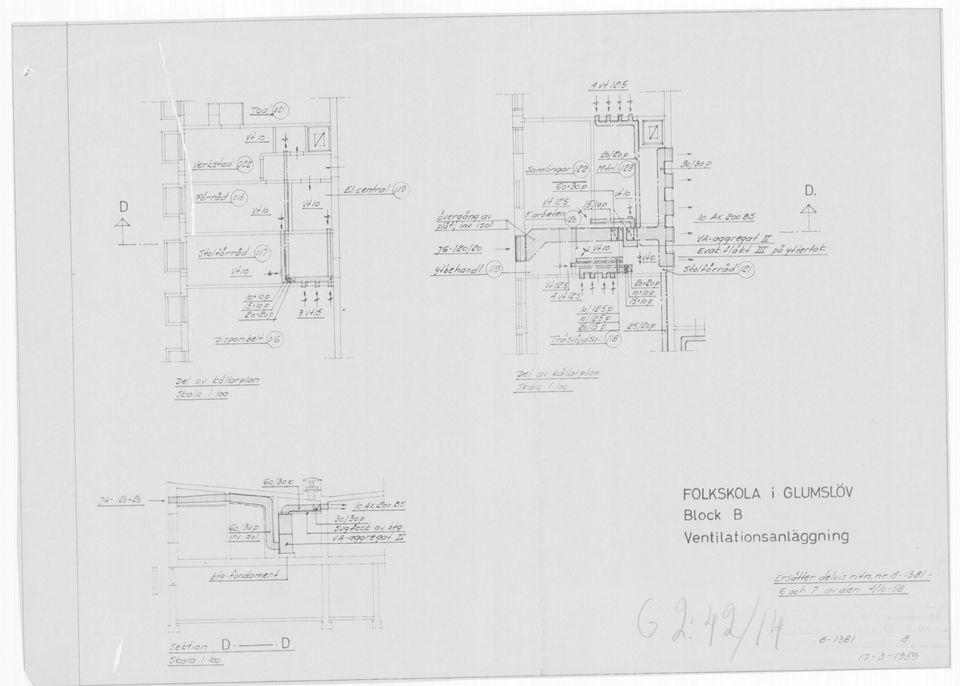

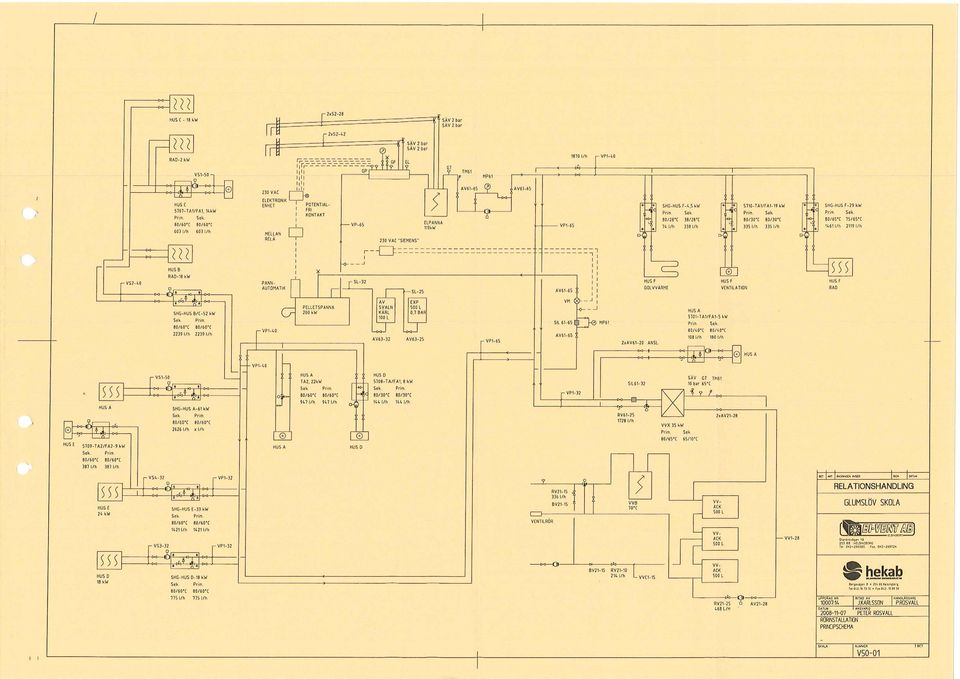

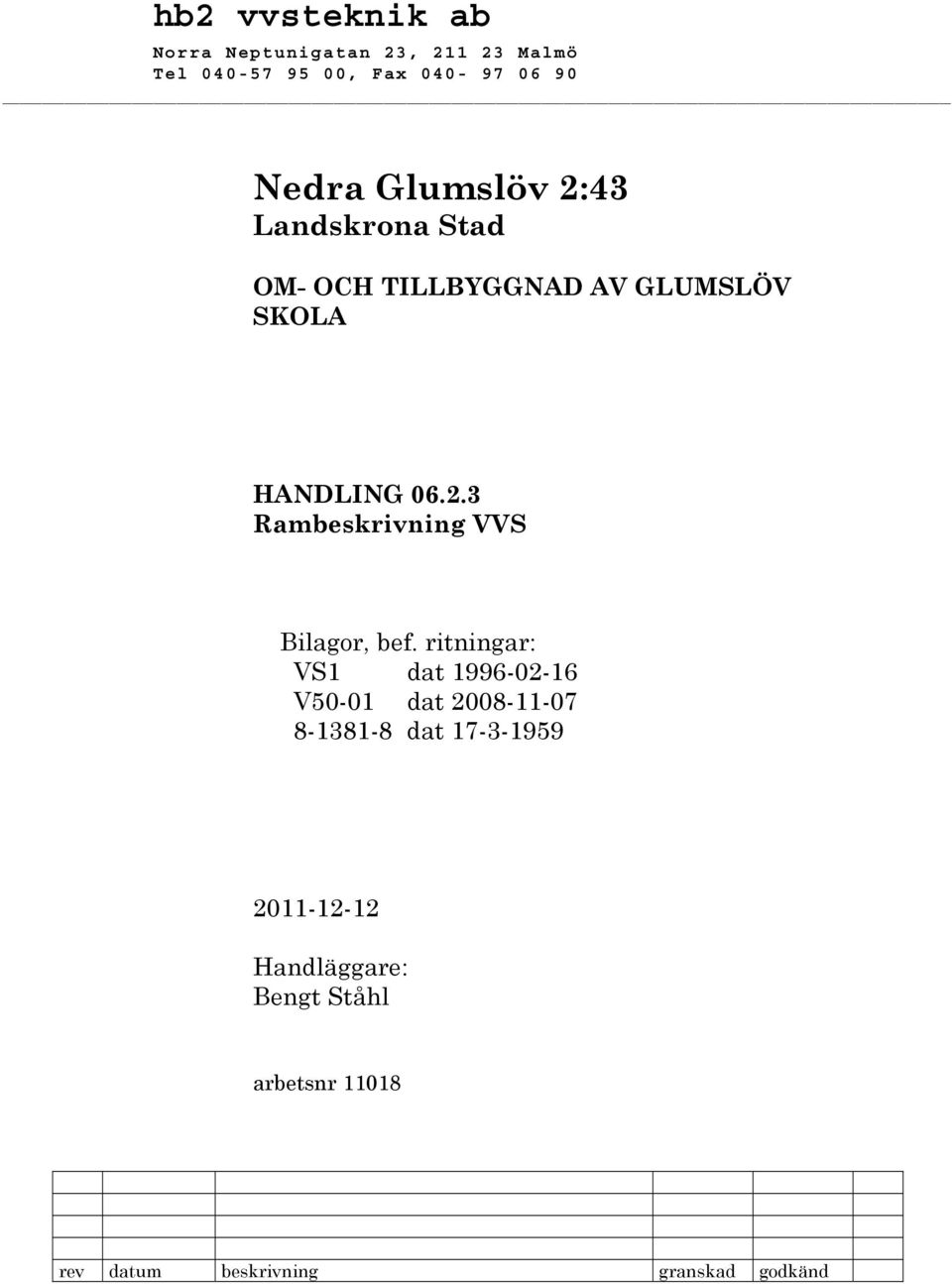

1 Norra Neptunigatan 23, Malmö Tel , Fax Nedra Glumslöv 2:43 Landskrona Stad OM- OCH TILLBYGGNAD AV GLUMSLÖV SKOLA HANDLING Rambeskrivning VVS Bilagor, bef. ritningar: VS1 dat V50-01 dat dat Handläggare: Bengt Ståhl arbetsnr rev datum beskrivning granskad godkänd

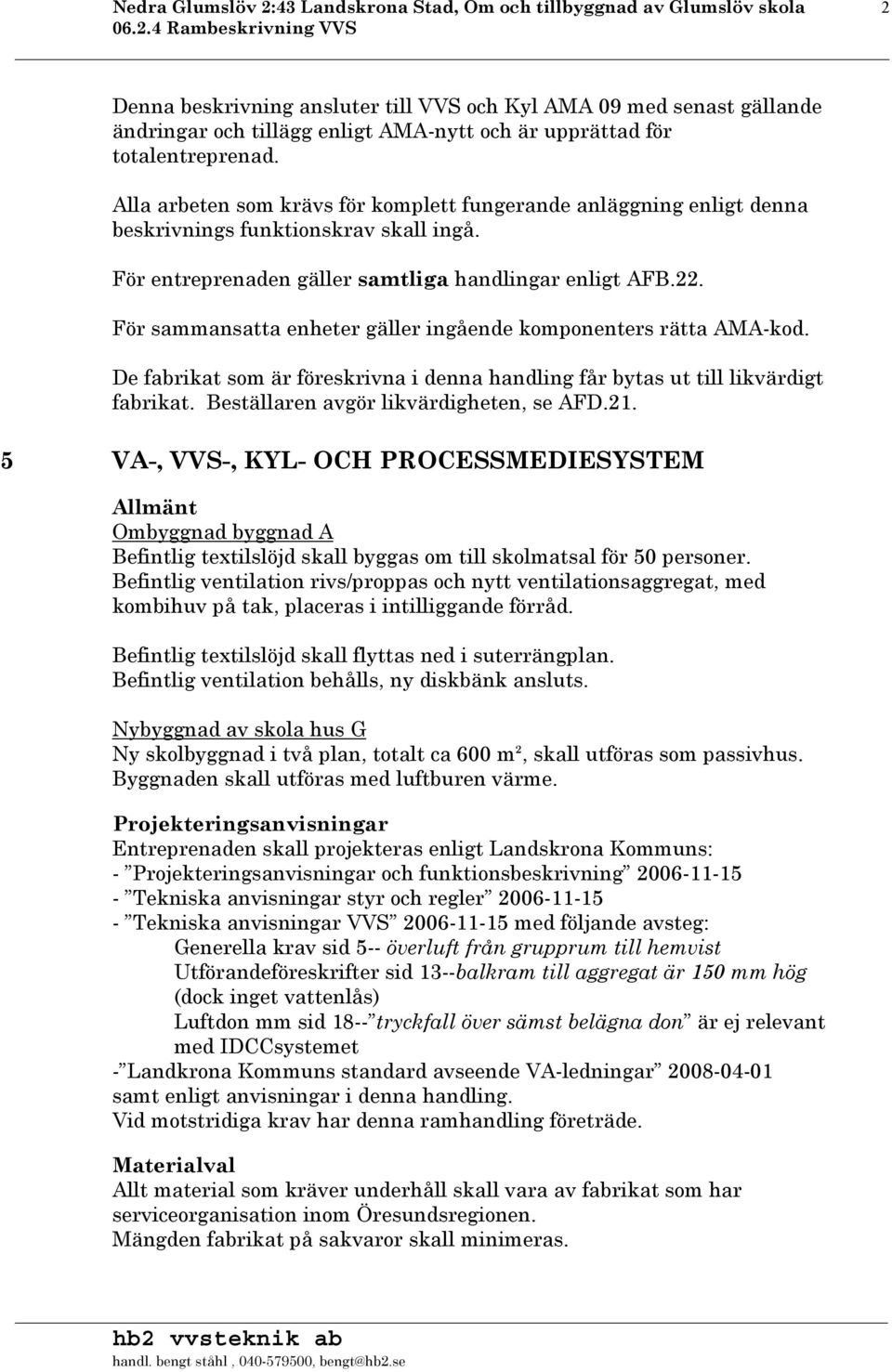

2 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 2 Denna beskrivning ansluter till VVS och Kyl AMA 09 med senast gällande ändringar och tillägg enligt AMA-nytt och är upprättad för totalentreprenad. Alla arbeten som krävs för komplett fungerande anläggning enligt denna beskrivnings funktionskrav skall ingå. För entreprenaden gäller samtliga handlingar enligt AFB.22. För sammansatta enheter gäller ingående komponenters rätta AMA-kod. De fabrikat som är föreskrivna i denna handling får bytas ut till likvärdigt fabrikat. Beställaren avgör likvärdigheten, se AFD VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Allmänt Ombyggnad byggnad A Befintlig textilslöjd skall byggas om till skolmatsal för 50 personer. Befintlig ventilation rivs/proppas och nytt ventilationsaggregat, med kombihuv på tak, placeras i intilliggande förråd. Befintlig textilslöjd skall flyttas ned i suterrängplan. Befintlig ventilation behålls, ny diskbänk ansluts. Nybyggnad av skola hus G Ny skolbyggnad i två plan, totalt ca 600 m², skall utföras som passivhus. Byggnaden skall utföras med luftburen värme. Projekteringsanvisningar Entreprenaden skall projekteras enligt Landskrona Kommuns: - Projekteringsanvisningar och funktionsbeskrivning Tekniska anvisningar styr och regler Tekniska anvisningar VVS med följande avsteg: Generella krav sid 5-- överluft från grupprum till hemvist Utförandeföreskrifter sid 13--balkram till aggregat är 150 mm hög (dock inget vattenlås) Luftdon mm sid 18-- tryckfall över sämst belägna don är ej relevant med IDCCsystemet - Landkrona Kommuns standard avseende VA-ledningar samt enligt anvisningar i denna handling. Vid motstridiga krav har denna ramhandling företräde. Materialval Allt material som kräver underhåll skall vara av fabrikat som har serviceorganisation inom Öresundsregionen. Mängden fabrikat på sakvaror skall minimeras.

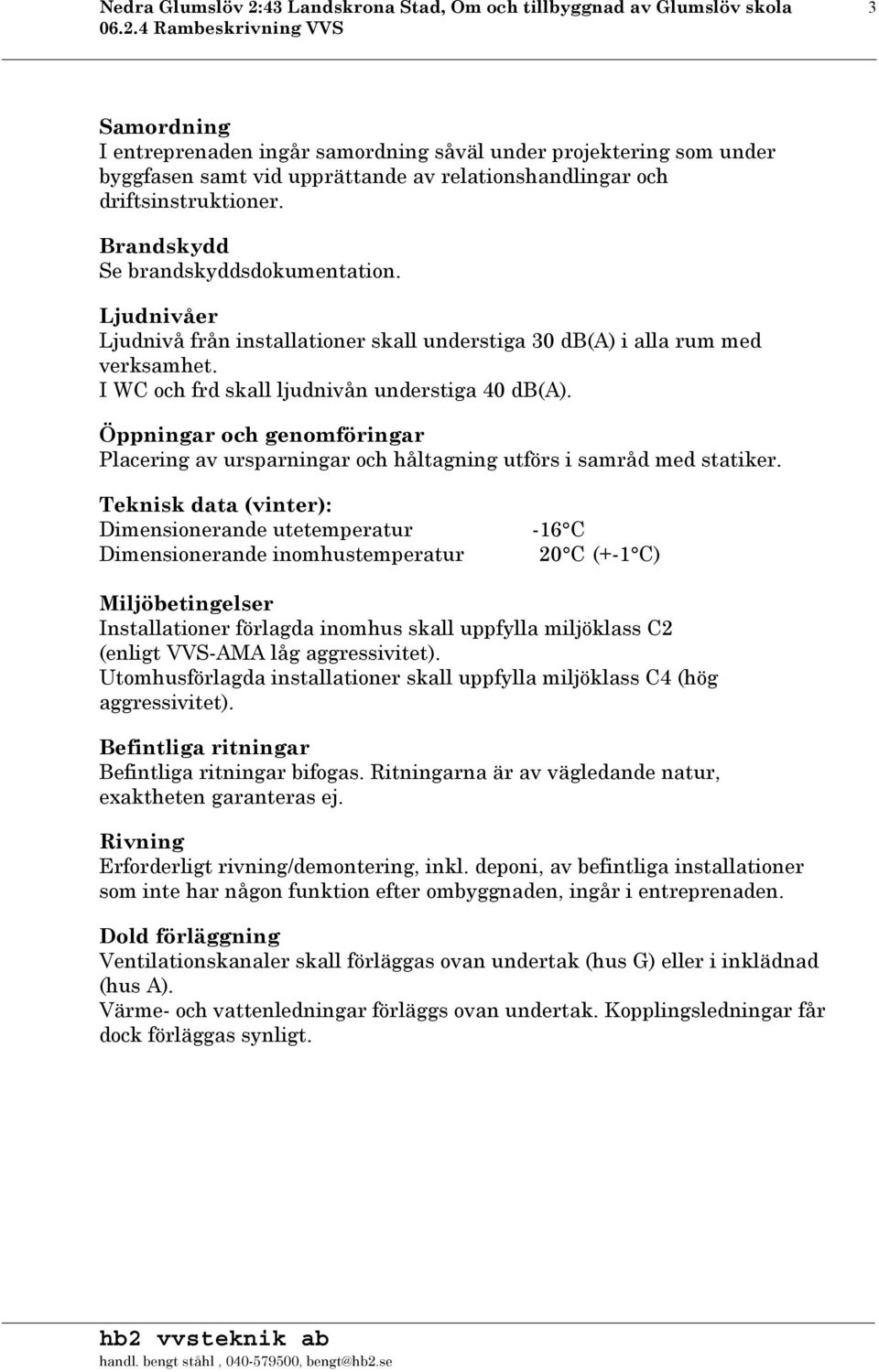

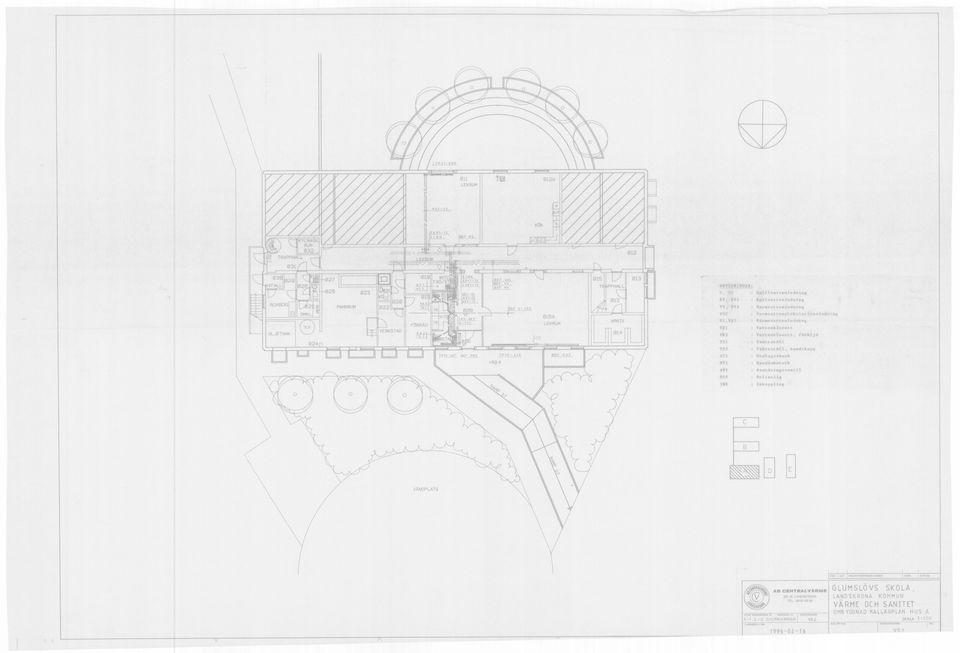

3 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 3 Samordning I entreprenaden ingår samordning såväl under projektering som under byggfasen samt vid upprättande av relationshandlingar och driftsinstruktioner. Brandskydd Se brandskyddsdokumentation. Ljudnivåer Ljudnivå från installationer skall understiga 30 db(a) i alla rum med verksamhet. I WC och frd skall ljudnivån understiga 40 db(a). Öppningar och genomföringar Placering av ursparningar och håltagning utförs i samråd med statiker. Teknisk data (vinter): Dimensionerande utetemperatur Dimensionerande inomhustemperatur -16 C 20 C (+-1 C) Miljöbetingelser Installationer förlagda inomhus skall uppfylla miljöklass C2 (enligt VVS-AMA låg aggressivitet). Utomhusförlagda installationer skall uppfylla miljöklass C4 (hög aggressivitet). Befintliga ritningar Befintliga ritningar bifogas. Ritningarna är av vägledande natur, exaktheten garanteras ej. Rivning Erforderligt rivning/demontering, inkl. deponi, av befintliga installationer som inte har någon funktion efter ombyggnaden, ingår i entreprenaden. Dold förläggning Ventilationskanaler skall förläggas ovan undertak (hus G) eller i inklädnad (hus A). Värme- och vattenledningar förläggs ovan undertak. Kopplingsledningar får dock förläggas synligt.

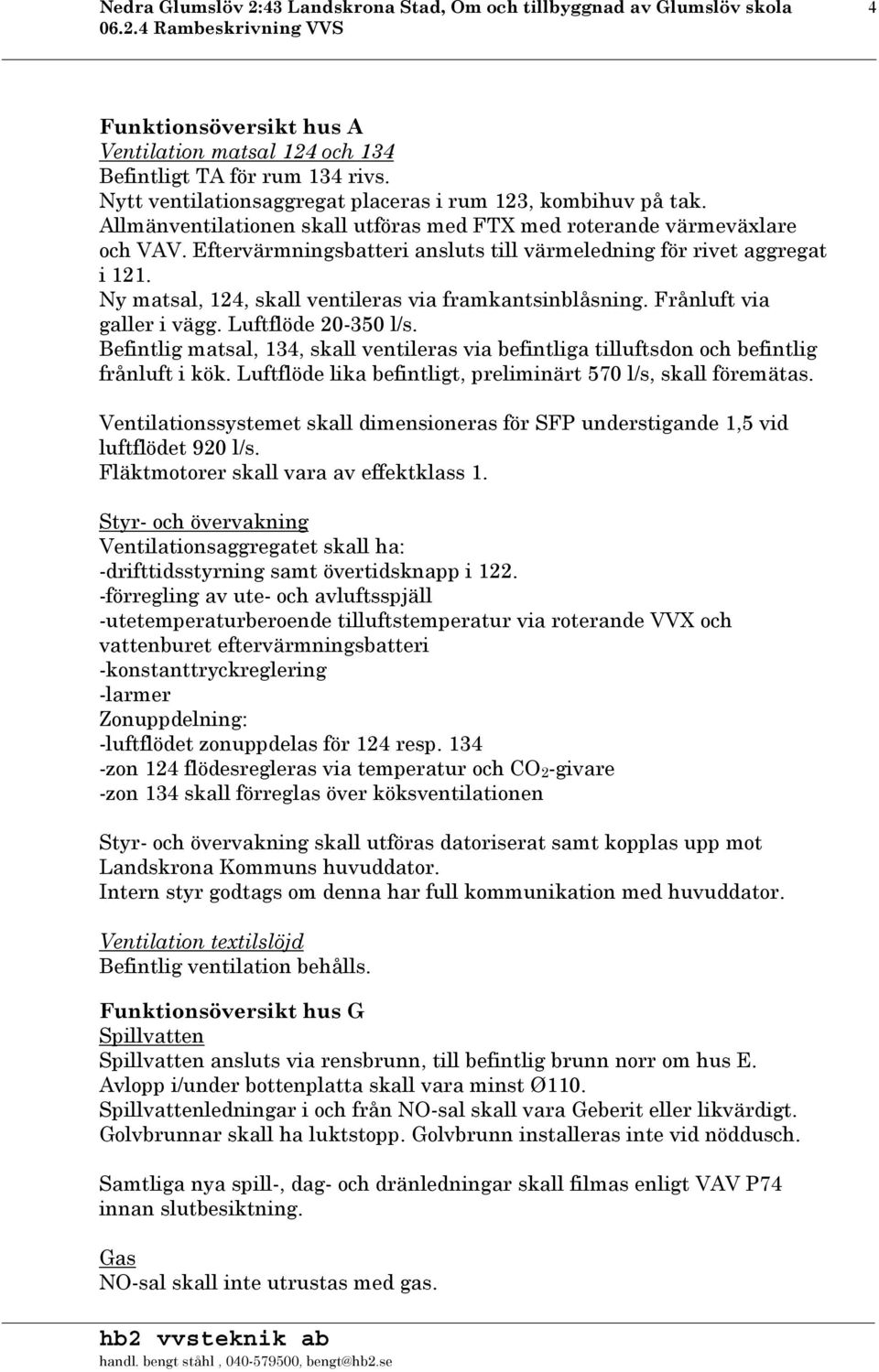

4 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 4 Funktionsöversikt hus A Ventilation matsal 124 och 134 Befintligt TA för rum 134 rivs. Nytt ventilationsaggregat placeras i rum 123, kombihuv på tak. Allmänventilationen skall utföras med FTX med roterande värmeväxlare och VAV. Eftervärmningsbatteri ansluts till värmeledning för rivet aggregat i 121. Ny matsal, 124, skall ventileras via framkantsinblåsning. Frånluft via galler i vägg. Luftflöde l/s. Befintlig matsal, 134, skall ventileras via befintliga tilluftsdon och befintlig frånluft i kök. Luftflöde lika befintligt, preliminärt 570 l/s, skall föremätas. Ventilationssystemet skall dimensioneras för SFP understigande 1,5 vid luftflödet 920 l/s. Fläktmotorer skall vara av effektklass 1. Styr- och övervakning Ventilationsaggregatet skall ha: -drifttidsstyrning samt övertidsknapp i förregling av ute- och avluftsspjäll -utetemperaturberoende tilluftstemperatur via roterande VVX och vattenburet eftervärmningsbatteri -konstanttryckreglering -larmer Zonuppdelning: -luftflödet zonuppdelas för 124 resp zon 124 flödesregleras via temperatur och CO 2 -givare -zon 134 skall förreglas över köksventilationen Styr- och övervakning skall utföras datoriserat samt kopplas upp mot Landskrona Kommuns huvuddator. Intern styr godtags om denna har full kommunikation med huvuddator. Ventilation textilslöjd Befintlig ventilation behålls. Funktionsöversikt hus G Spillvatten Spillvatten ansluts via rensbrunn, till befintlig brunn norr om hus E. Avlopp i/under bottenplatta skall vara minst Ø110. Spillvattenledningar i och från NO-sal skall vara Geberit eller likvärdigt. Golvbrunnar skall ha luktstopp. Golvbrunn installeras inte vid nöddusch. Samtliga nya spill-, dag- och dränledningar skall filmas enligt VAV P74 innan slutbesiktning. Gas NO-sal skall inte utrustas med gas.

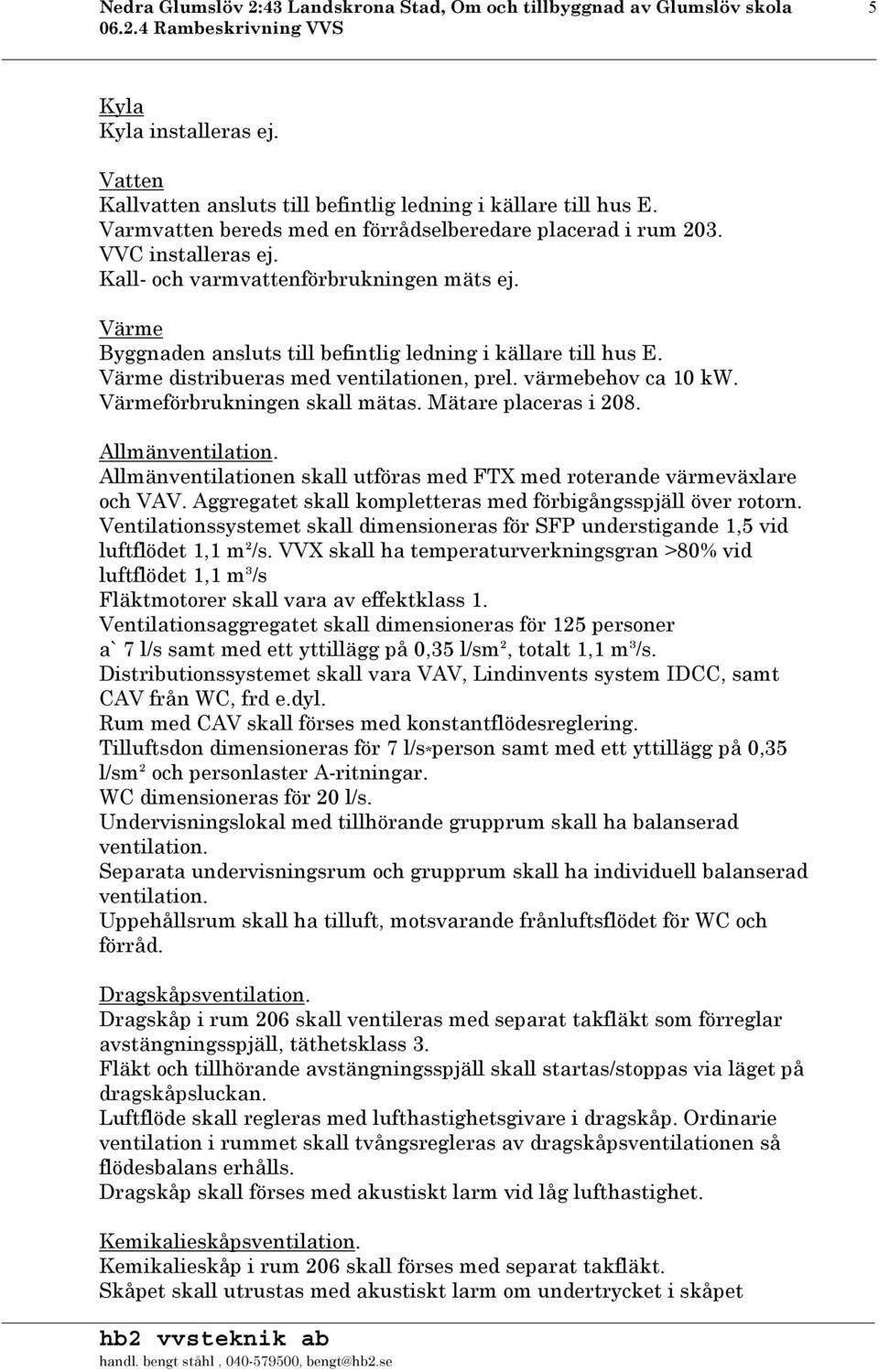

5 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 5 Kyla Kyla installeras ej. Vatten Kallvatten ansluts till befintlig ledning i källare till hus E. Varmvatten bereds med en förrådselberedare placerad i rum 203. VVC installeras ej. Kall- och varmvattenförbrukningen mäts ej. Värme Byggnaden ansluts till befintlig ledning i källare till hus E. Värme distribueras med ventilationen, prel. värmebehov ca 10 kw. Värmeförbrukningen skall mätas. Mätare placeras i 208. Allmänventilation. Allmänventilationen skall utföras med FTX med roterande värmeväxlare och VAV. Aggregatet skall kompletteras med förbigångsspjäll över rotorn. Ventilationssystemet skall dimensioneras för SFP understigande 1,5 vid luftflödet 1,1 m²/s. VVX skall ha temperaturverkningsgran >80% vid luftflödet 1,1 m³/s Fläktmotorer skall vara av effektklass 1. Ventilationsaggregatet skall dimensioneras för 125 personer a` 7 l/s samt med ett yttillägg på 0,35 l/sm², totalt 1,1 m³/s. Distributionssystemet skall vara VAV, Lindinvents system IDCC, samt CAV från WC, frd e.dyl. Rum med CAV skall förses med konstantflödesreglering. Tilluftsdon dimensioneras för 7 l/s * person samt med ett yttillägg på 0,35 l/sm² och personlaster A-ritningar. WC dimensioneras för 20 l/s. Undervisningslokal med tillhörande grupprum skall ha balanserad ventilation. Separata undervisningsrum och grupprum skall ha individuell balanserad ventilation. Uppehållsrum skall ha tilluft, motsvarande frånluftsflödet för WC och förråd. Dragskåpsventilation. Dragskåp i rum 206 skall ventileras med separat takfläkt som förreglar avstängningsspjäll, täthetsklass 3. Fläkt och tillhörande avstängningsspjäll skall startas/stoppas via läget på dragskåpsluckan. Luftflöde skall regleras med lufthastighetsgivare i dragskåp. Ordinarie ventilation i rummet skall tvångsregleras av dragskåpsventilationen så flödesbalans erhålls. Dragskåp skall förses med akustiskt larm vid låg lufthastighet. Kemikalieskåpsventilation. Kemikalieskåp i rum 206 skall förses med separat takfläkt. Skåpet skall utrustas med akustiskt larm om undertrycket i skåpet

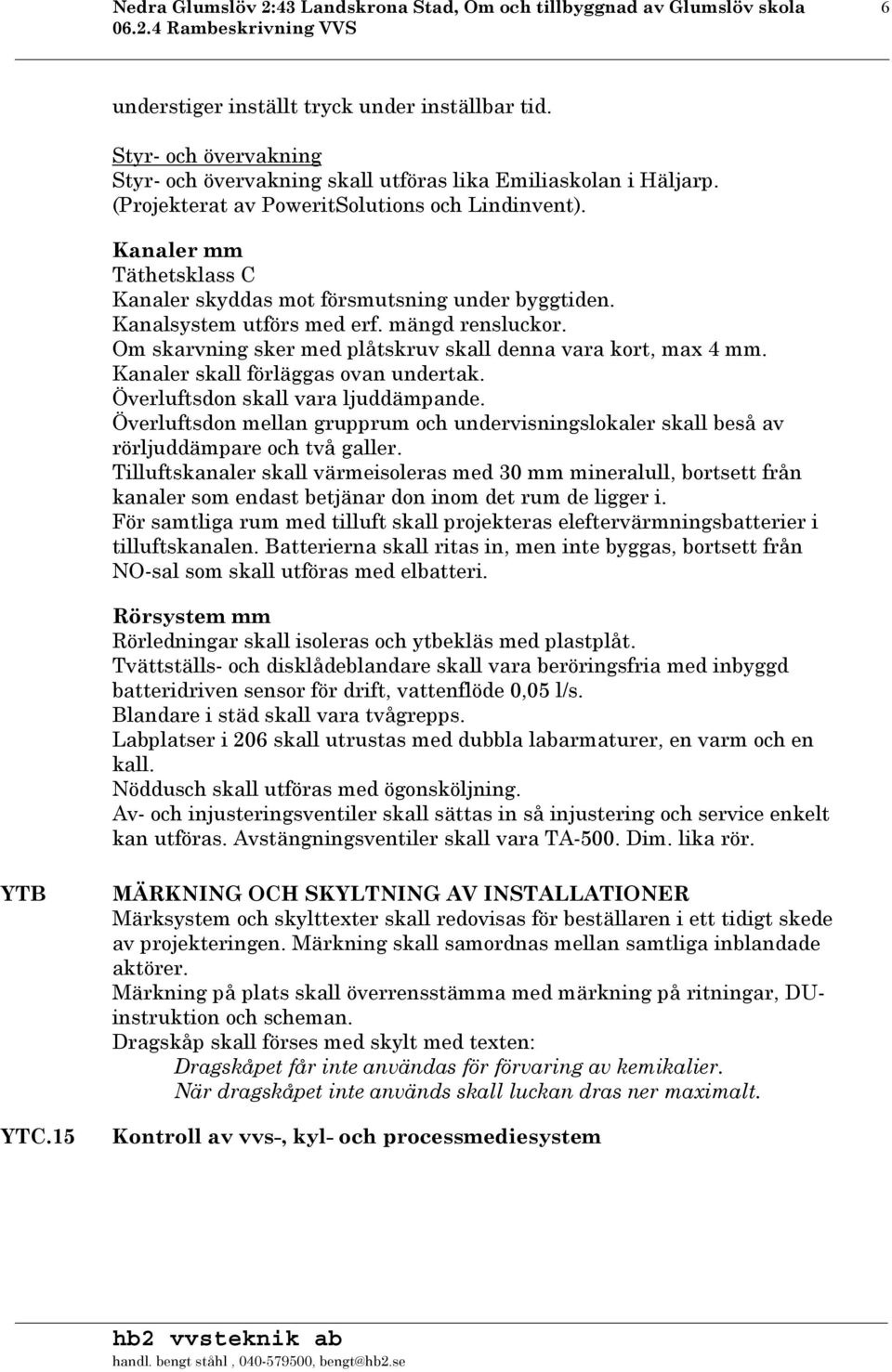

6 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 6 understiger inställt tryck under inställbar tid. Styr- och övervakning Styr- och övervakning skall utföras lika Emiliaskolan i Häljarp. (Projekterat av PoweritSolutions och Lindinvent). Kanaler mm Täthetsklass C Kanaler skyddas mot försmutsning under byggtiden. Kanalsystem utförs med erf. mängd rensluckor. Om skarvning sker med plåtskruv skall denna vara kort, max 4 mm. Kanaler skall förläggas ovan undertak. Överluftsdon skall vara ljuddämpande. Överluftsdon mellan grupprum och undervisningslokaler skall beså av rörljuddämpare och två galler. Tilluftskanaler skall värmeisoleras med 30 mm mineralull, bortsett från kanaler som endast betjänar don inom det rum de ligger i. För samtliga rum med tilluft skall projekteras eleftervärmningsbatterier i tilluftskanalen. Batterierna skall ritas in, men inte byggas, bortsett från NO-sal som skall utföras med elbatteri. Rörsystem mm Rörledningar skall isoleras och ytbekläs med plastplåt. Tvättställs- och disklådeblandare skall vara beröringsfria med inbyggd batteridriven sensor för drift, vattenflöde 0,05 l/s. Blandare i städ skall vara tvågrepps. Labplatser i 206 skall utrustas med dubbla labarmaturer, en varm och en kall. Nöddusch skall utföras med ögonsköljning. Av- och injusteringsventiler skall sättas in så injustering och service enkelt kan utföras. Avstängningsventiler skall vara TA-500. Dim. lika rör. YTB YTC.15 MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märksystem och skylttexter skall redovisas för beställaren i ett tidigt skede av projekteringen. Märkning skall samordnas mellan samtliga inblandade aktörer. Märkning på plats skall överrensstämma med märkning på ritningar, DUinstruktion och scheman. Dragskåp skall förses med skylt med texten: Dragskåpet får inte användas för förvaring av kemikalier. När dragskåpet inte används skall luckan dras ner maximalt. Kontroll av vvs-, kyl- och processmediesystem

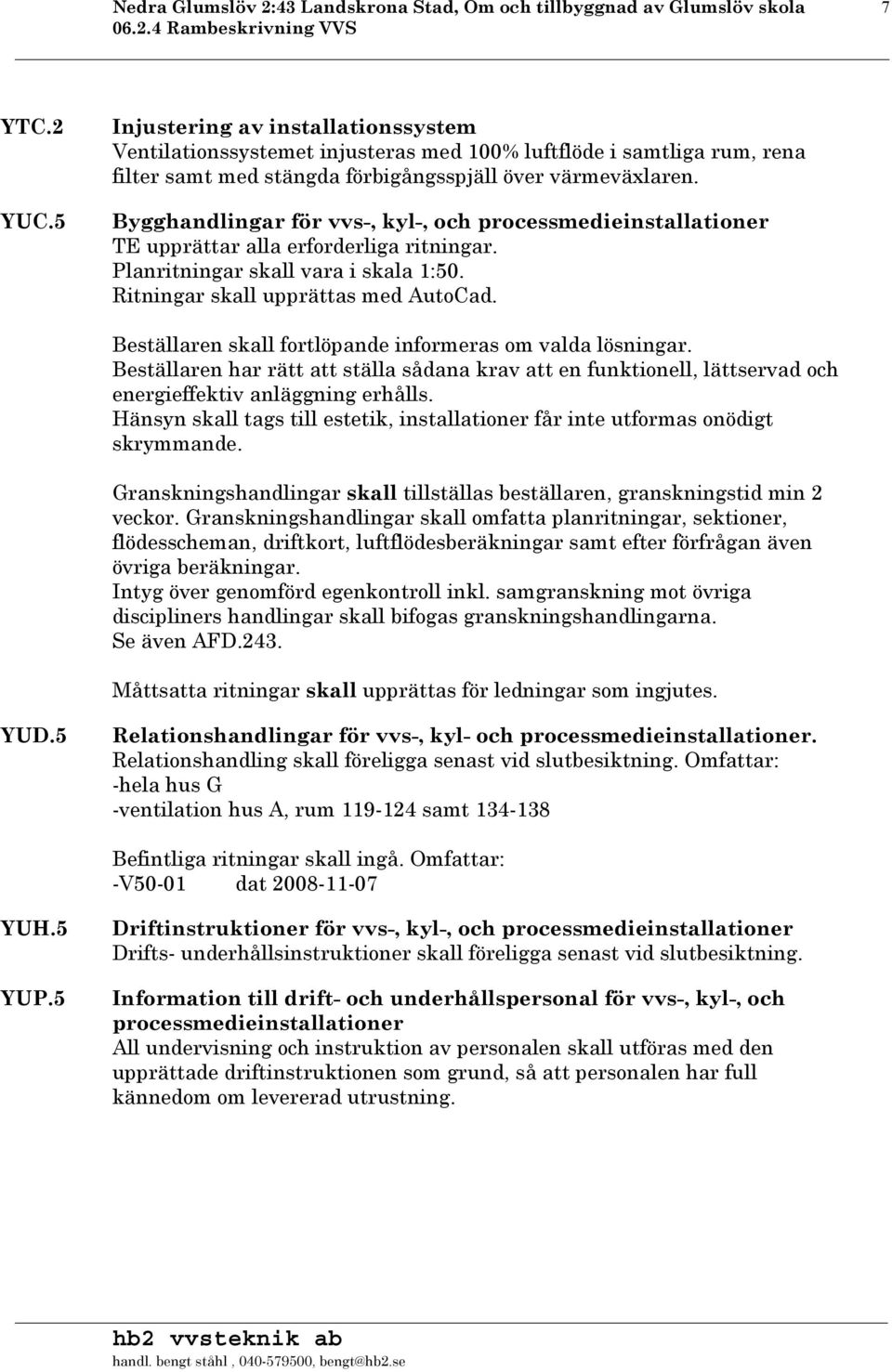

7 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 7 YTC.2 YUC.5 Injustering av installationssystem Ventilationssystemet injusteras med 100% luftflöde i samtliga rum, rena filter samt med stängda förbigångsspjäll över värmeväxlaren. Bygghandlingar för vvs-, kyl-, och processmedieinstallationer TE upprättar alla erforderliga ritningar. Planritningar skall vara i skala 1:50. Ritningar skall upprättas med AutoCad. Beställaren skall fortlöpande informeras om valda lösningar. Beställaren har rätt att ställa sådana krav att en funktionell, lättservad och energieffektiv anläggning erhålls. Hänsyn skall tags till estetik, installationer får inte utformas onödigt skrymmande. Granskningshandlingar skall tillställas beställaren, granskningstid min 2 veckor. Granskningshandlingar skall omfatta planritningar, sektioner, flödesscheman, driftkort, luftflödesberäkningar samt efter förfrågan även övriga beräkningar. Intyg över genomförd egenkontroll inkl. samgranskning mot övriga discipliners handlingar skall bifogas granskningshandlingarna. Se även AFD.243. Måttsatta ritningar skall upprättas för ledningar som ingjutes. YUD.5 Relationshandlingar för vvs-, kyl- och processmedieinstallationer. Relationshandling skall föreligga senast vid slutbesiktning. Omfattar: -hela hus G -ventilation hus A, rum samt Befintliga ritningar skall ingå. Omfattar: -V50-01 dat YUH.5 YUP.5 Driftinstruktioner för vvs-, kyl-, och processmedieinstallationer Drifts- underhållsinstruktioner skall föreligga senast vid slutbesiktning. Information till drift- och underhållspersonal för vvs-, kyl-, och processmedieinstallationer All undervisning och instruktion av personalen skall utföras med den upprättade driftinstruktionen som grund, så att personalen har full kännedom om levererad utrustning.

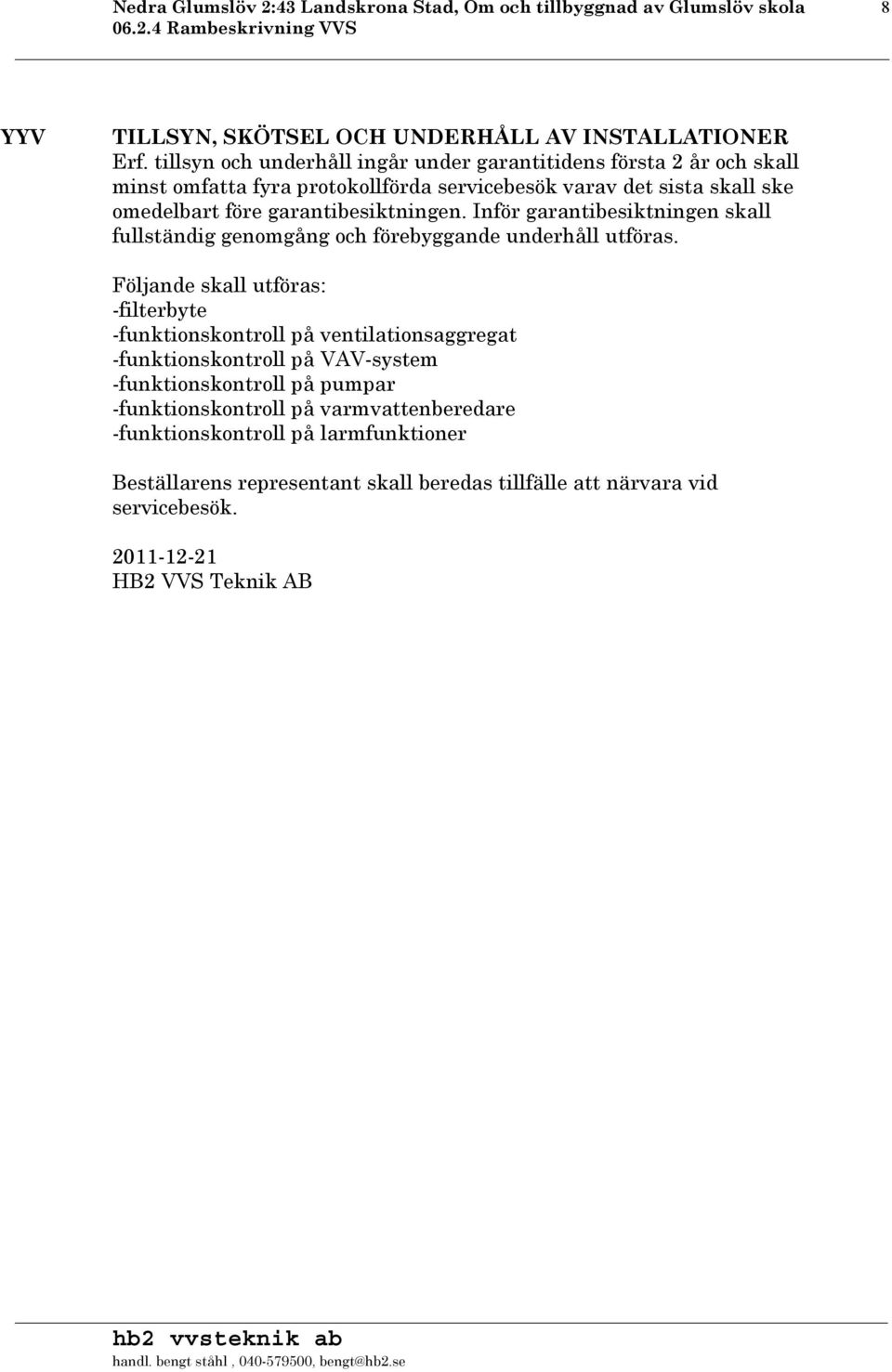

8 Nedra Glumslöv 2:43 Landskrona Stad, Om och tillbyggnad av Glumslöv skola 8 YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Erf. tillsyn och underhåll ingår under garantitidens första 2 år och skall minst omfatta fyra protokollförda servicebesök varav det sista skall ske omedelbart före garantibesiktningen. Inför garantibesiktningen skall fullständig genomgång och förebyggande underhåll utföras. Följande skall utföras: -filterbyte -funktionskontroll på ventilationsaggregat -funktionskontroll på VAV-system -funktionskontroll på pumpar -funktionskontroll på varmvattenberedare -funktionskontroll på larmfunktioner Beställarens representant skall beredas tillfälle att närvara vid servicebesök HB2 VVS Teknik AB
