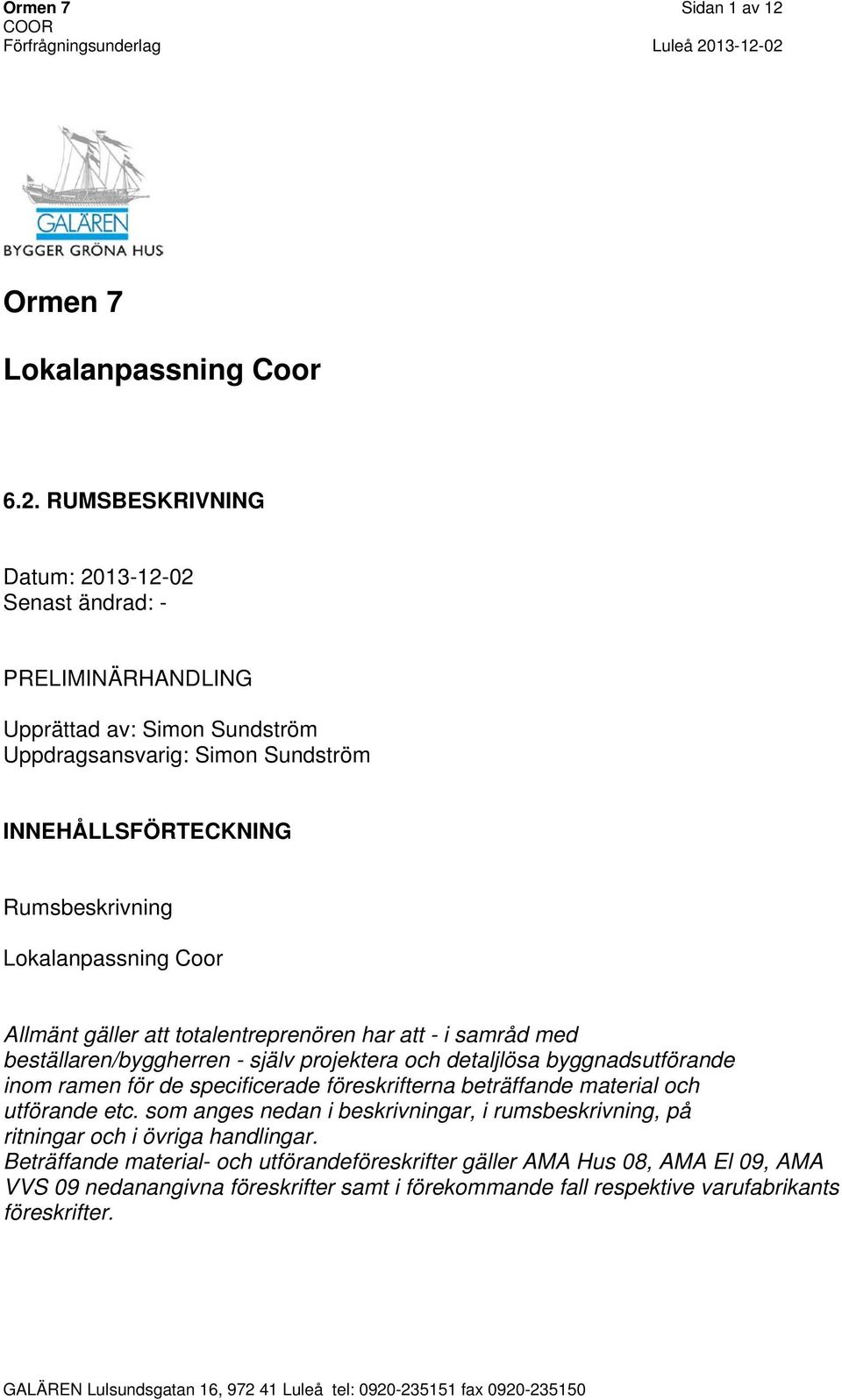

1 Ormen 7 Sidan 1 av 12 Ormen 7 Lokalanpassning Coor 6.2. RUMSBESKRIVNING Datum: Senast ändrad: - PRIMINÄRHANDLING Upprättad av: Simon Sundström Uppdragsansvarig: Simon Sundström INNEHÅLLSFÖRTECKNING Rumsbeskrivning Lokalanpassning Coor Allmänt gäller att totalentreprenören har att - i samråd med beställaren/byggherren - själv projektera och detaljlösa byggnadsutförande inom ramen för de specificerade föreskrifterna beträffande material och utförande etc. som anges nedan i beskrivningar, i rumsbeskrivning, på ritningar och i övriga handlingar. Beträffande material- och utförandeföreskrifter gäller AMA Hus 08, AMA El 09, AMA V 09 nedanangivna föreskrifter samt i förekommande fall respektive varufabrikants föreskrifter.

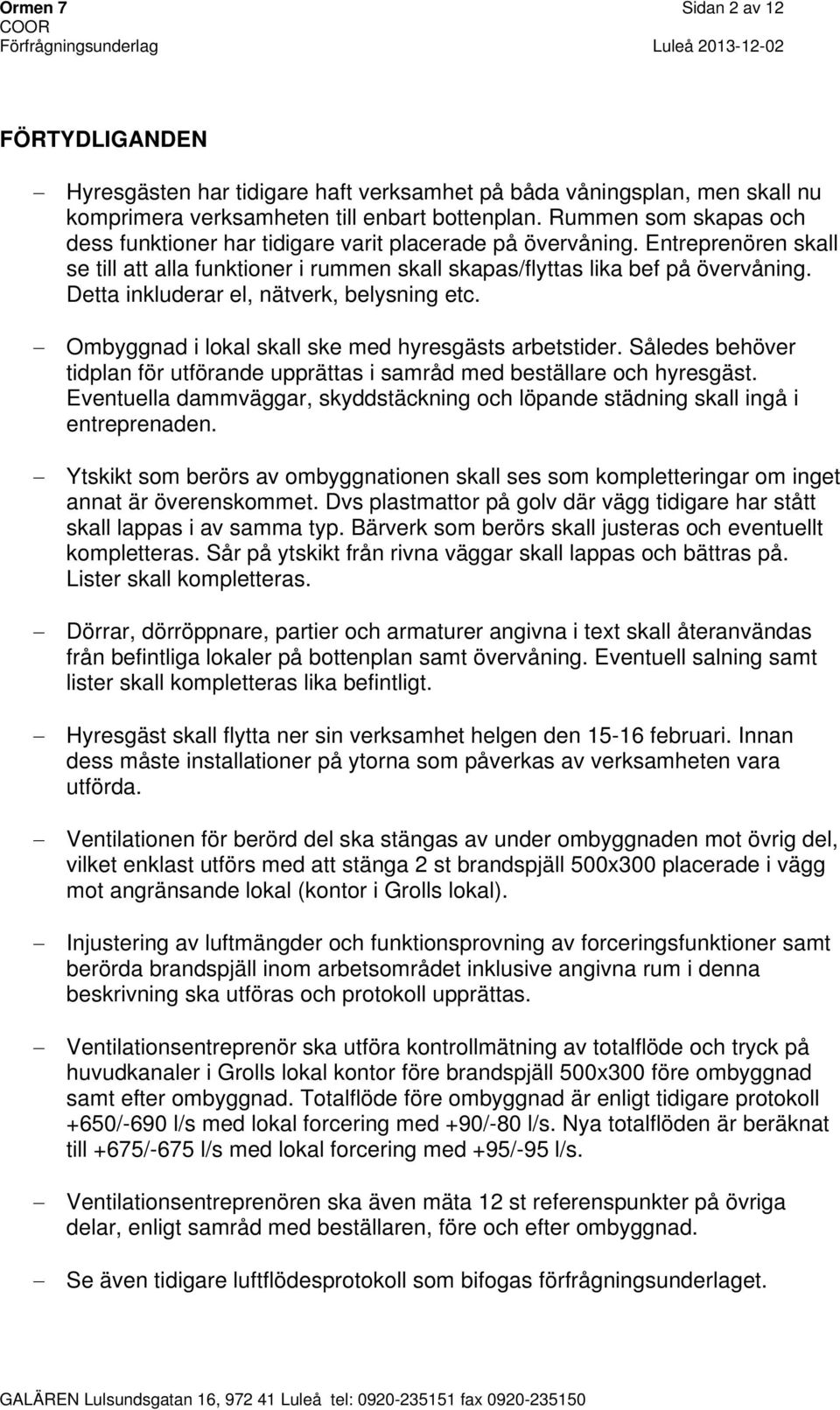

2 Ormen 7 Sidan 2 av 12 FÖRTYDLIGANDEN Hyresgästen har tidigare haft verksamhet på båda våningsplan, men skall nu komprimera verksamheten till enbart bottenplan. Rummen som skapas och dess funktioner har tidigare varit placerade på övervåning. Entreprenören skall se till att alla funktioner i rummen skall skapas/flyttas lika bef på övervåning. Detta inkluderar el, nätverk, belysning etc. Ombyggnad i lokal skall ske med hyresgästs arbetstider. Således behöver tidplan för utförande upprättas i samråd med beställare och hyresgäst. Eventuella dammväggar, skyddstäckning och löpande städning skall ingå i entreprenaden. Ytskikt som berörs av ombyggnationen skall ses som kompletteringar om inget annat är överenskommet. Dvs plastmattor på golv där vägg tidigare har stått skall lappas i av samma typ. Bärverk som berörs skall justeras och eventuellt kompletteras. Sår på ytskikt från rivna väggar skall lappas och bättras på. Lister skall kompletteras. Dörrar, dörröppnare, partier och armaturer angivna i text skall återanvändas från befintliga lokaler på bottenplan samt övervåning. Eventuell salning samt lister skall kompletteras lika befintligt. Hyresgäst skall flytta ner sin verksamhet helgen den februari. Innan dess måste installationer på ytorna som påverkas av verksamheten vara utförda. Ventilationen för berörd del ska stängas av under ombyggnaden mot övrig del, vilket enklast utförs med att stänga 2 st brandspjäll 500x300 placerade i vägg mot angränsande lokal (kontor i Grolls lokal). Injustering av luftmängder och funktionsprovning av forceringsfunktioner samt berörda brandspjäll inom arbetsområdet inklusive angivna rum i denna beskrivning ska utföras och protokoll upprättas. Ventilationsentreprenör ska utföra kontrollmätning av totalflöde och tryck på huvudkanaler i Grolls lokal kontor före brandspjäll 500x300 före ombyggnad samt efter ombyggnad. Totalflöde före ombyggnad är enligt tidigare protokoll +650/-690 l/s med lokal forcering med +90/-80 l/s. Nya totalflöden är beräknat till +675/-675 l/s med lokal forcering med +95/-95 l/s. Ventilationsentreprenören ska även mäta 12 st referenspunkter på övriga delar, enligt samråd med beställaren, före och efter ombyggnad. Se även tidigare luftflödesprotokoll som bifogas förfrågningsunderlaget.

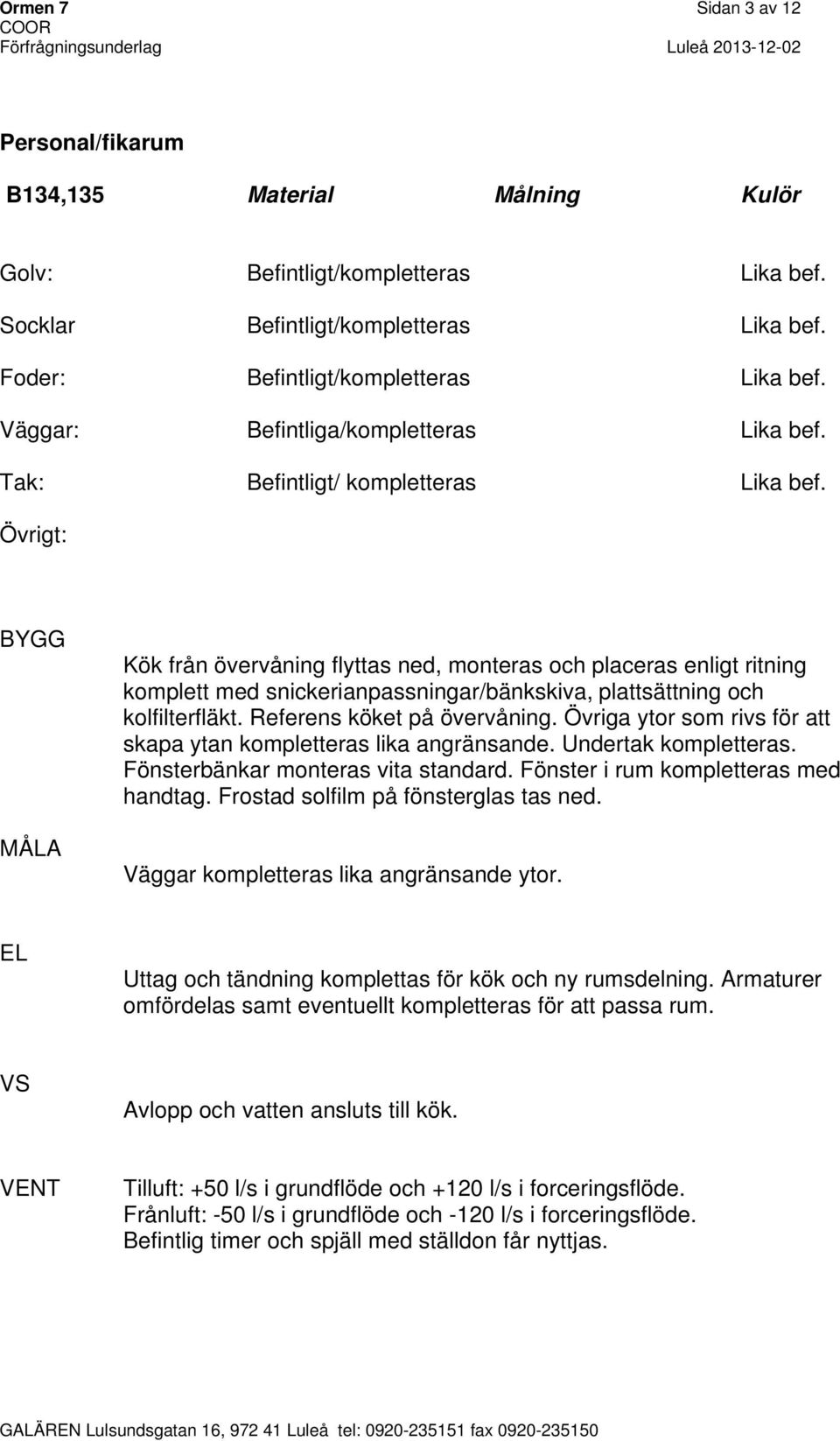

3 Ormen 7 Sidan 3 av 12 Personal/fikarum B134,135 Material Målning Kulör Golv: Lika bef. Socklar Lika bef. Lika bef. Befintliga/kompletteras Lika bef. Befintligt/ kompletteras Lika bef. Kök från övervåning flyttas ned, monteras och placeras enligt ritning komplett med snickerianpassningar/bänkskiva, plattsättning och kolfilterfläkt. Referens köket på övervåning. Övriga ytor som rivs för att skapa ytan kompletteras lika angränsande. Undertak kompletteras. Fönsterbänkar monteras vita standard. Fönster i rum kompletteras med handtag. Frostad solfilm på fönsterglas tas ned. Väggar kompletteras lika angränsande ytor. Uttag och tändning komplettas för kök och ny rumsdelning. Armaturer omfördelas samt eventuellt kompletteras för att passa rum. Avlopp och vatten ansluts till kök. Tilluft: +50 l/s i grundflöde och +120 l/s i forceringsflöde. Frånluft: -50 l/s i grundflöde och -120 l/s i forceringsflöde. Befintlig timer och spjäll med ställdon får nyttjas.

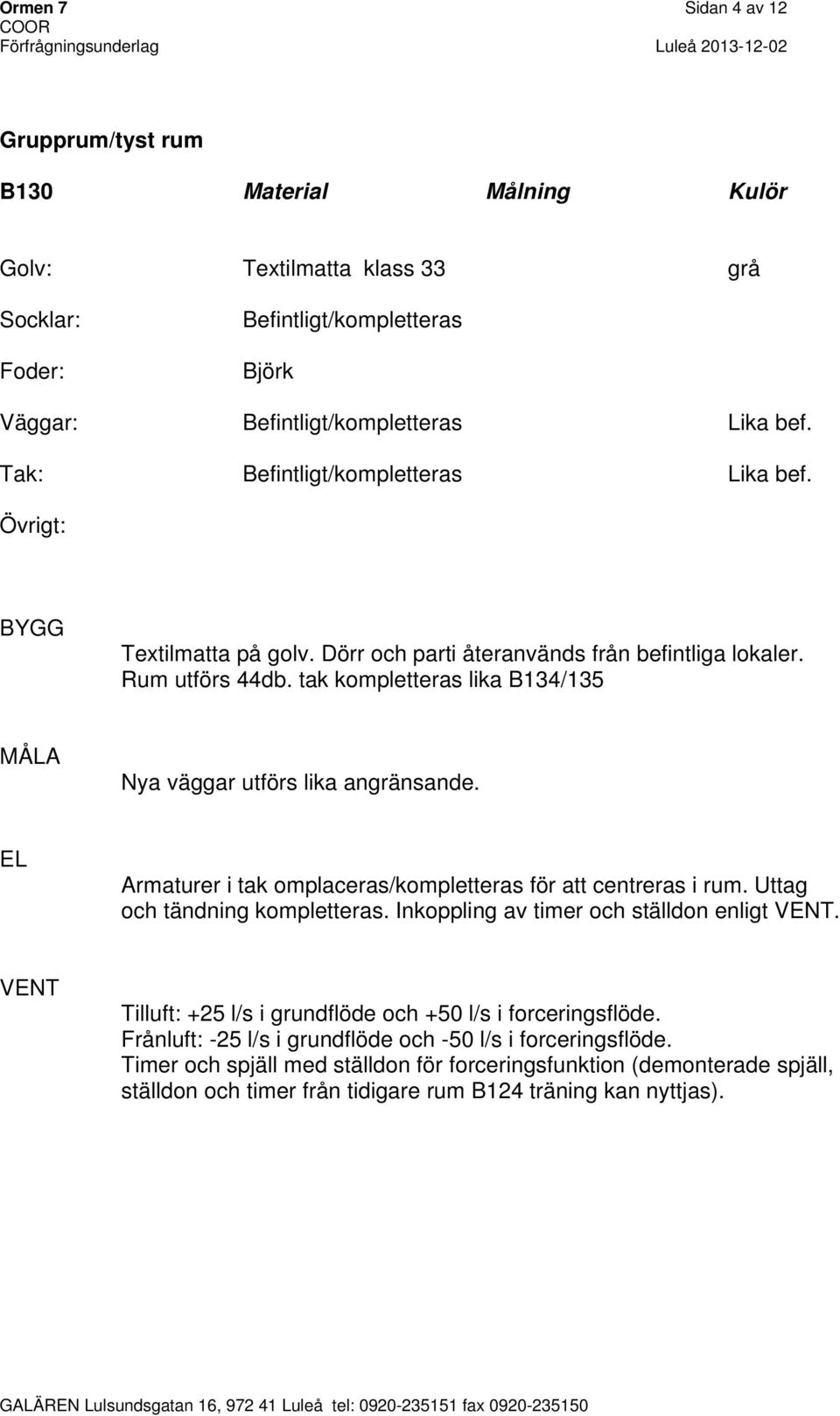

4 Ormen 7 Sidan 4 av 12 Grupprum/tyst rum B130 Material Målning Kulör Golv: Textilmatta klass 33 grå Björk Lika bef. Lika bef. Textilmatta på golv. Dörr och parti återanvänds från befintliga lokaler. Rum utförs 44db. tak kompletteras lika B134/135 Nya väggar utförs lika angränsande. Armaturer i tak omplaceras/kompletteras för att centreras i rum. Uttag och tändning kompletteras. Inkoppling av timer och ställdon enligt. Tilluft: +25 l/s i grundflöde och +50 l/s i forceringsflöde. Frånluft: -25 l/s i grundflöde och -50 l/s i forceringsflöde. Timer och spjäll med ställdon för forceringsfunktion (demonterade spjäll, ställdon och timer från tidigare rum B124 träning kan nyttjas).

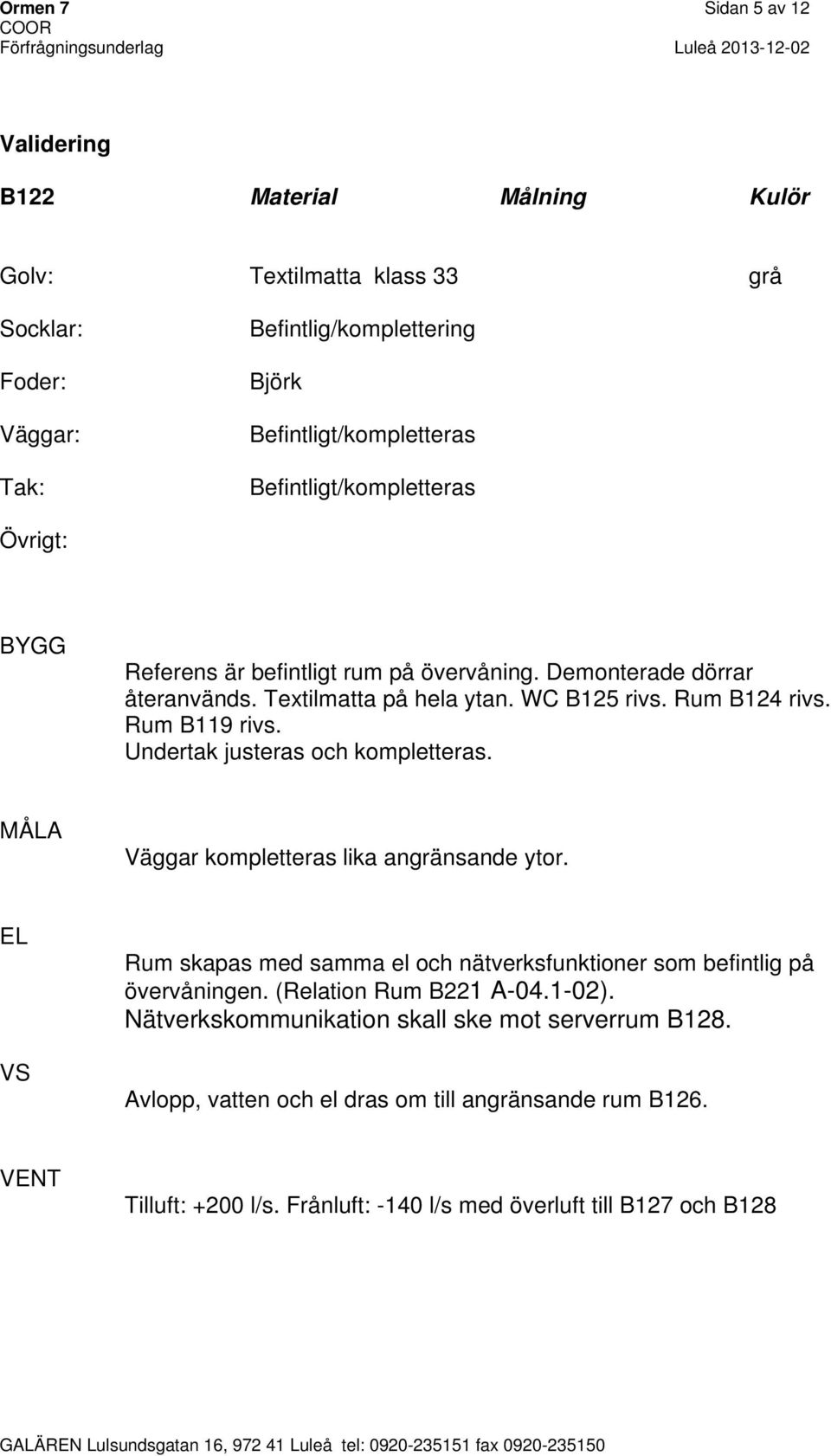

5 Ormen 7 Sidan 5 av 12 Validering B122 Material Målning Kulör Golv: Textilmatta klass 33 grå Befintlig/komplettering Björk Referens är befintligt rum på övervåning. Demonterade dörrar återanvänds. Textilmatta på hela ytan. WC B125 rivs. Rum B124 rivs. Rum B119 rivs. Undertak justeras och kompletteras. Väggar kompletteras lika angränsande ytor. Rum skapas med samma el och nätverksfunktioner som befintlig på övervåningen. (Relation Rum B221 A ). Nätverkskommunikation skall ske mot serverrum B128. Avlopp, vatten och el dras om till angränsande rum B126. Tilluft: +200 l/s. Frånluft: -140 l/s med överluft till B127 och B128

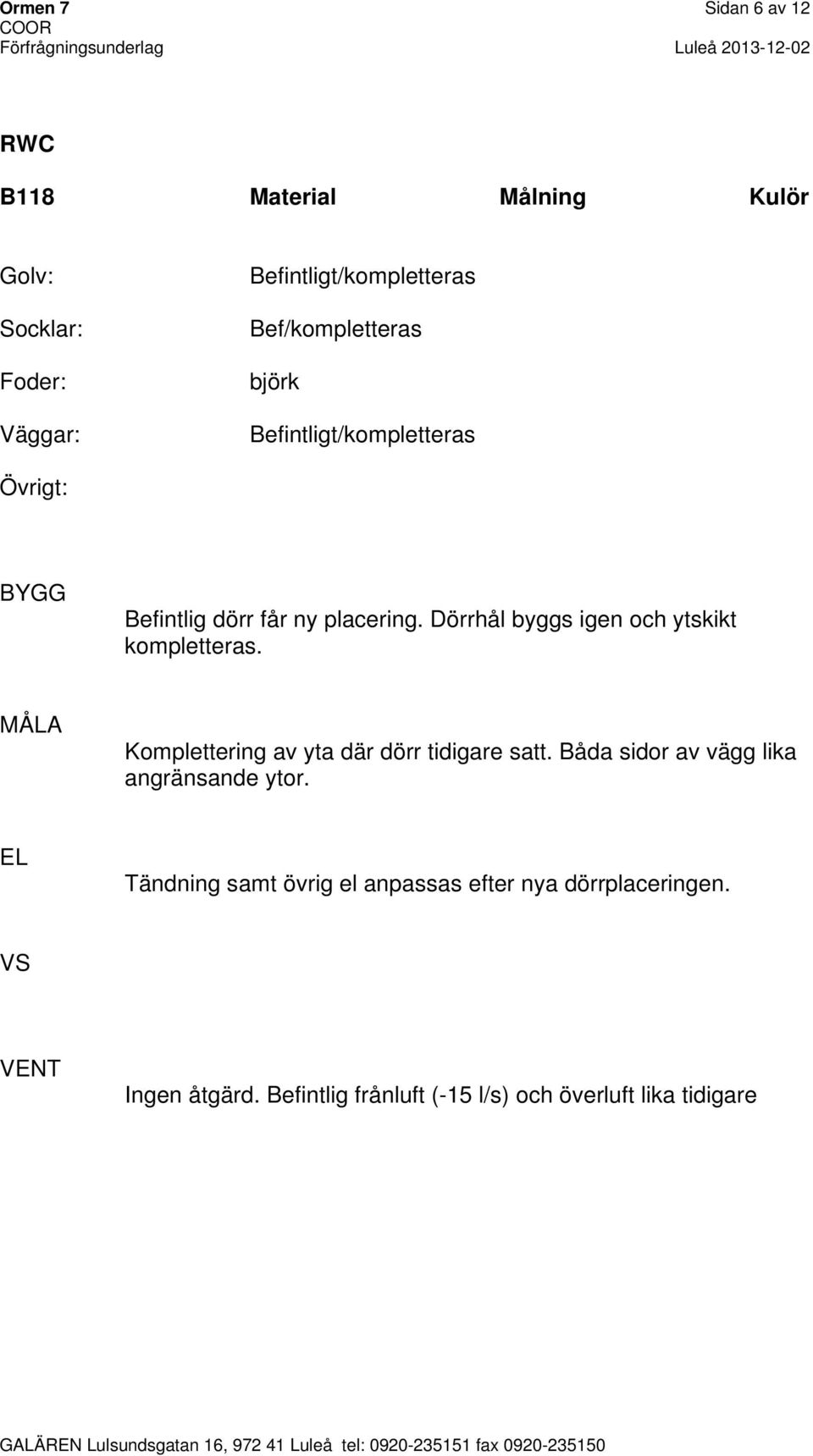

6 Ormen 7 Sidan 6 av 12 RWC B118 Material Målning Kulör Golv: Bef/kompletteras björk Befintlig dörr får ny placering. Dörrhål byggs igen och ytskikt kompletteras. Komplettering av yta där dörr tidigare satt. Båda sidor av vägg lika angränsande ytor. Tändning samt övrig el anpassas efter nya dörrplaceringen. Ingen åtgärd. Befintlig frånluft (-15 l/s) och överluft lika tidigare

7 Ormen 7 Sidan 7 av 12 Passage B131 Material Målning Kulör Golv: Textil klass 33 grå Befintlig/kompletteras björk Befintlig/kompletteras befintlig/kompletteras Ny textilmatta på golv. Väggar och tak utförs lika angränsande ytor. Väggar kompletteras lika angränsande rum B122 El demonteras. Armaturer justeras/kompletteras för att passa den nya planlösningen. Alla funktioner i RWC rivs, demonteras/proppas bort. Frånluft och överluftsdon demonteras och anpassas för ny planlösning (tidigare HWC B131). Passage ventileras ej.

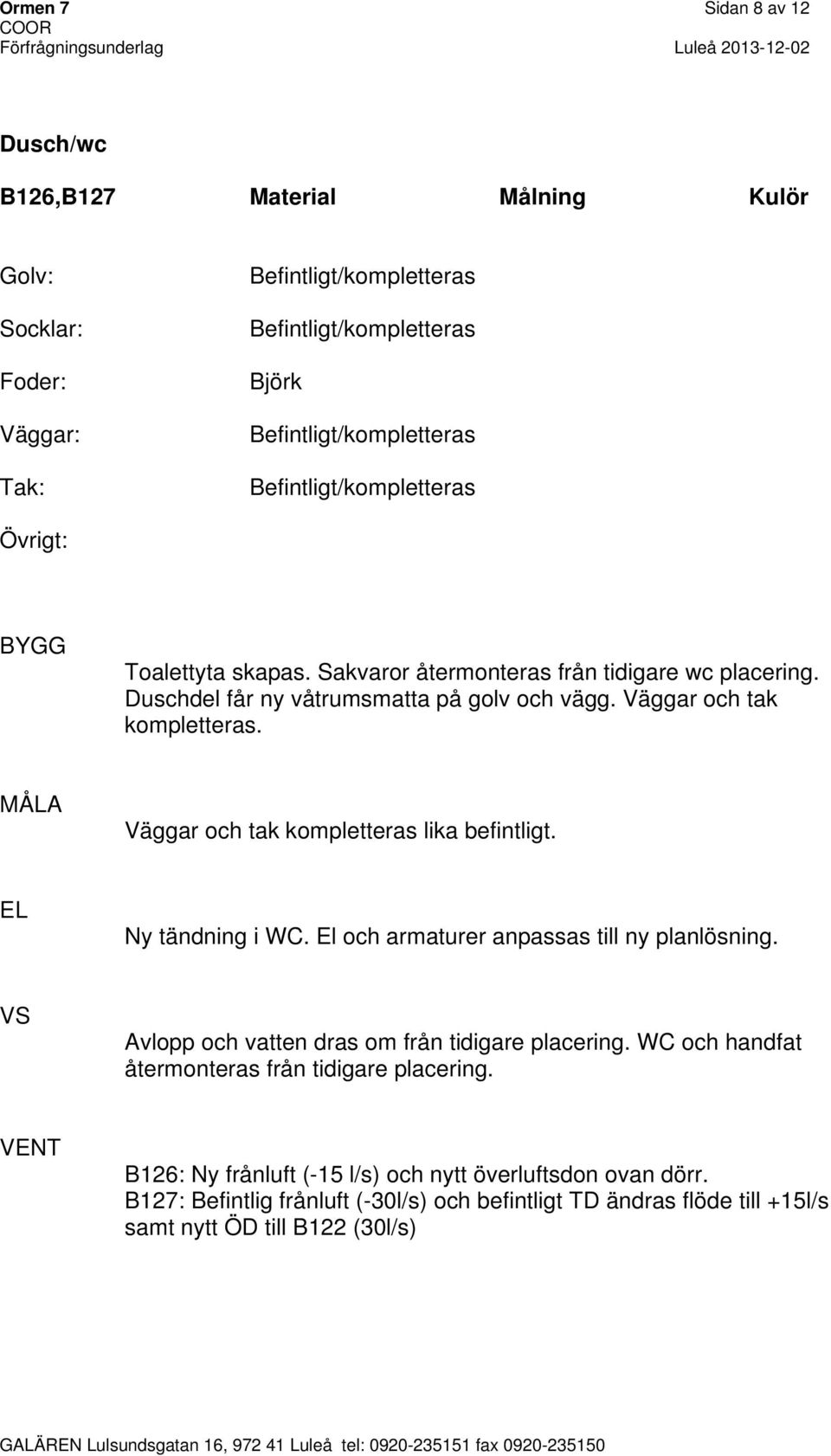

8 Ormen 7 Sidan 8 av 12 Dusch/wc B126,B127 Material Målning Kulör Golv: Björk Toalettyta skapas. Sakvaror återmonteras från tidigare wc placering. Duschdel får ny våtrumsmatta på golv och vägg. Väggar och tak kompletteras. Väggar och tak kompletteras lika befintligt. Ny tändning i WC. El och armaturer anpassas till ny planlösning. Avlopp och vatten dras om från tidigare placering. WC och handfat återmonteras från tidigare placering. B126: Ny frånluft (-15 l/s) och nytt överluftsdon ovan dörr. B127: Befintlig frånluft (-30l/s) och befintligt TD ändras flöde till +15l/s samt nytt ÖD till B122 (30l/s)

9 Ormen 7 Sidan 9 av 12 B128 Serverrum Material Målning Kulör Golv: Befintligt Väggar, golv och tak kompletteras lika befintligt. Ytskikt kompletteras lika befintligt. Serverrummet skall ha samma funktioner och kommunikation som referensobjekt på övervåning. (Relation rum B219 A ) Frånluft (-10 l/s). Tilluft demonteras. Ny ljuddämpad överluft för 50 l/s. Flytt av befintlig portabel kylmaskin i tidigare serverrum på plan 1 tr samt ny kanaldragning av evakueringsluft med spirorör ovan undertak till evakueringsgaller i yttervägg lika tidigare serverrum på plan 1 tr.

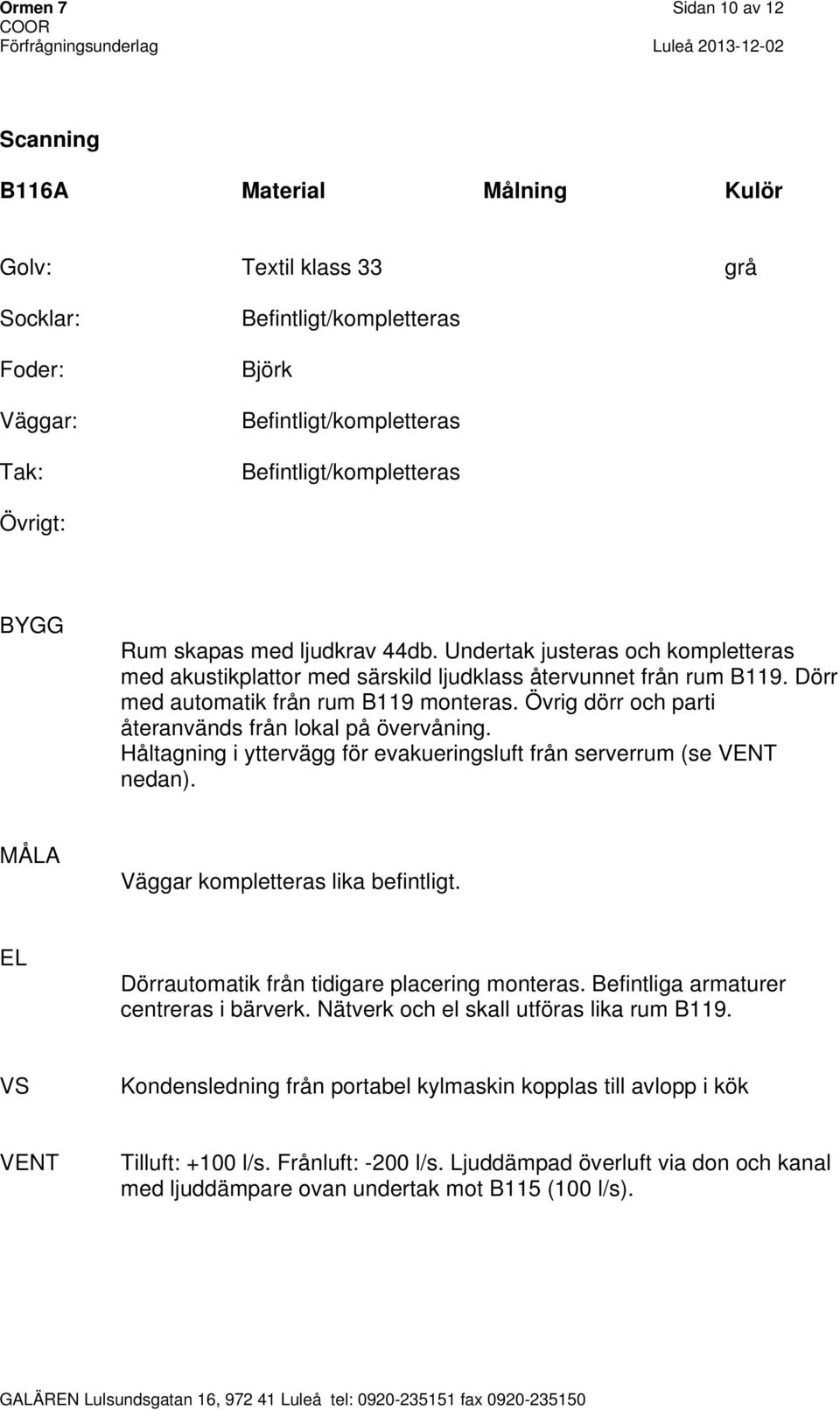

10 Ormen 7 Sidan 10 av 12 Scanning B116A Material Målning Kulör Golv: Textil klass 33 grå Björk Rum skapas med ljudkrav 44db. Undertak justeras och kompletteras med akustikplattor med särskild ljudklass återvunnet från rum B119. Dörr med automatik från rum B119 monteras. Övrig dörr och parti återanvänds från lokal på övervåning. Håltagning i yttervägg för evakueringsluft från serverrum (se nedan). Väggar kompletteras lika befintligt. Dörrautomatik från tidigare placering monteras. Befintliga armaturer centreras i bärverk. Nätverk och el skall utföras lika rum B119. Kondensledning från portabel kylmaskin kopplas till avlopp i kök Tilluft: +100 l/s. Frånluft: -200 l/s. Ljuddämpad överluft via don och kanal med ljuddämpare ovan undertak mot B115 (100 l/s).

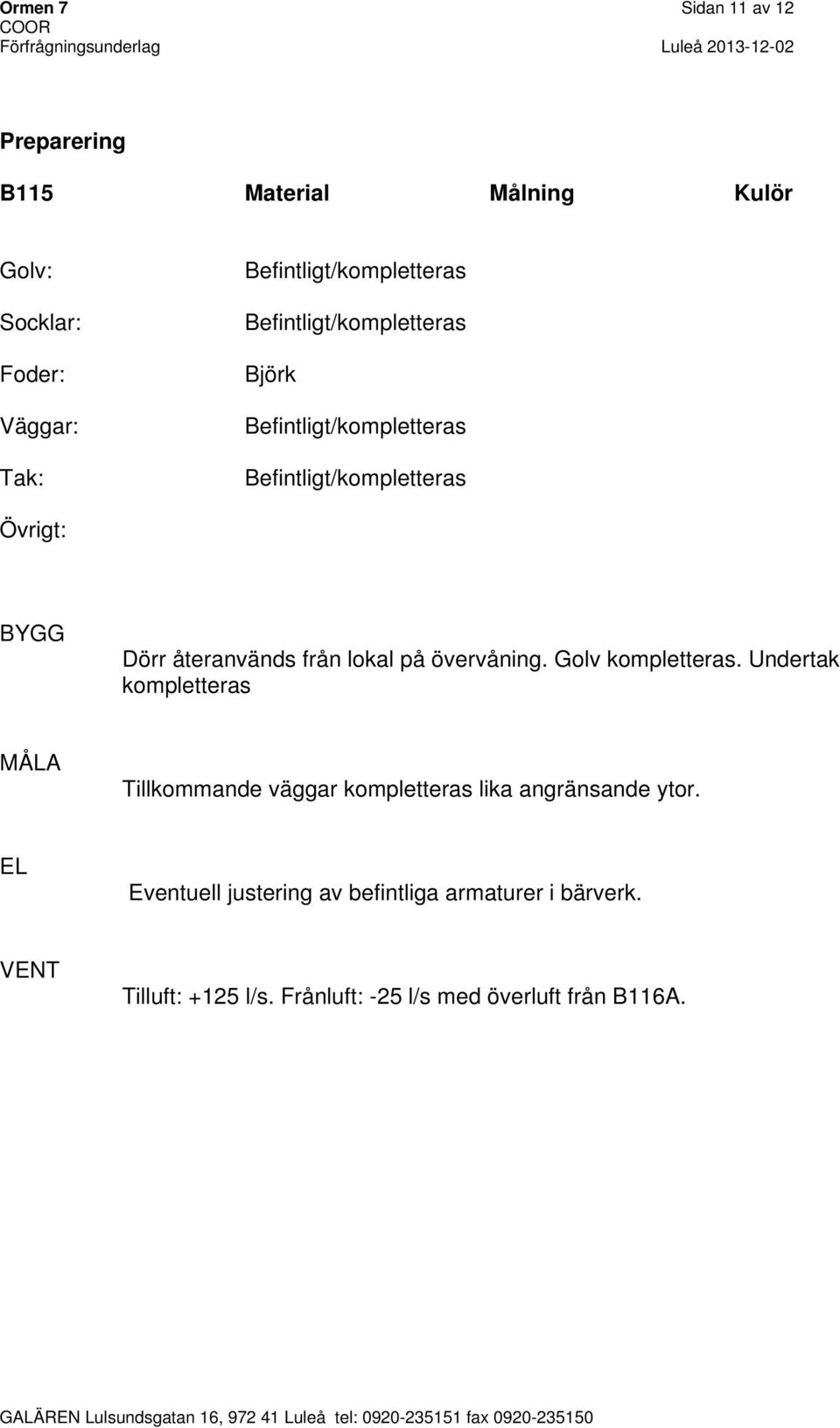

11 Ormen 7 Sidan 11 av 12 Preparering B115 Material Målning Kulör Golv: Björk Dörr återanvänds från lokal på övervåning. Golv kompletteras. Undertak kompletteras Tillkommande väggar kompletteras lika angränsande ytor. Eventuell justering av befintliga armaturer i bärverk. Tilluft: +125 l/s. Frånluft: -25 l/s med överluft från B116A.

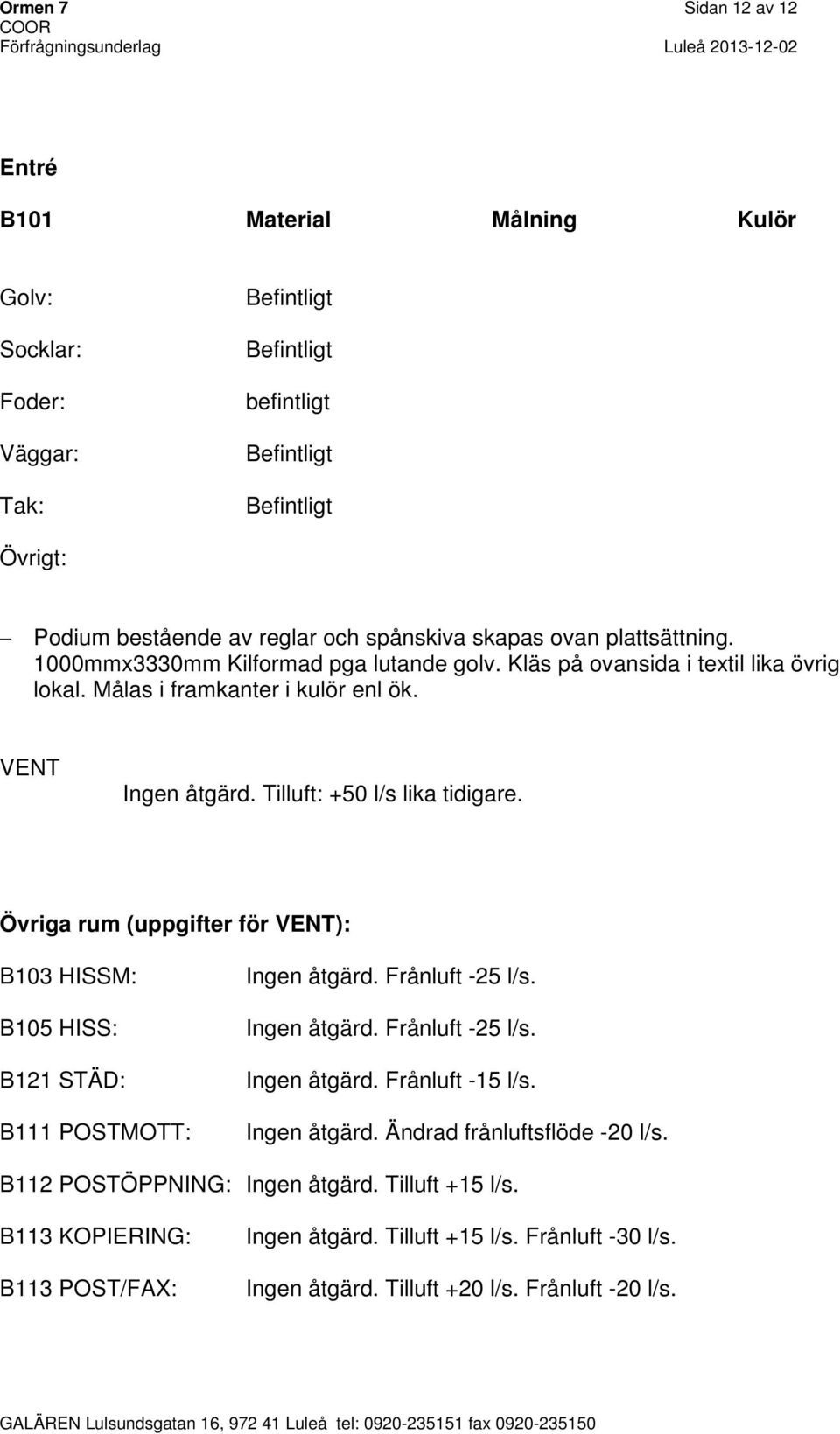

12 Ormen 7 Sidan 12 av 12 Entré B101 Material Målning Kulör Golv: Befintligt Befintligt befintligt Befintligt Befintligt Podium bestående av reglar och spånskiva skapas ovan plattsättning. 1000mmx3330mm Kilformad pga lutande golv. Kläs på ovansida i textil lika övrig lokal. Målas i framkanter i kulör enl ök. Ingen åtgärd. Tilluft: +50 l/s lika tidigare. Övriga rum (uppgifter för ): B103 HISSM: B105 HISS: B121 STÄD: B111 POSTMOTT: Ingen åtgärd. Frånluft -25 l/s. Ingen åtgärd. Frånluft -25 l/s. Ingen åtgärd. Frånluft -15 l/s. Ingen åtgärd. Ändrad frånluftsflöde -20 l/s. B112 POSTÖPPNING: Ingen åtgärd. Tilluft +15 l/s. B113 KOPIERING: B113 POST/FAX: Ingen åtgärd. Tilluft +15 l/s. Frånluft -30 l/s. Ingen åtgärd. Tilluft +20 l/s. Frånluft -20 l/s.
