1 Handling 02.4 Sidantal Rumsbeskrivning Byggnadsbyrån AB

2 Innehållsförteckning Generellt 4 Beteckningar 4 Rivning, demontering och lagningar 4 Listverk 4 Golvtyper / vägg och takbeläggning Entré Kontor Hall/Korridor Kontor Korridor Kontor Kontor Vindfång Entré Reception Kontor Kontor Kontor Kontor Förråd Entré Kopiering WC WC Kontor Kontor Kontor Kontor Provinlämning Korridor Fläktrum 14

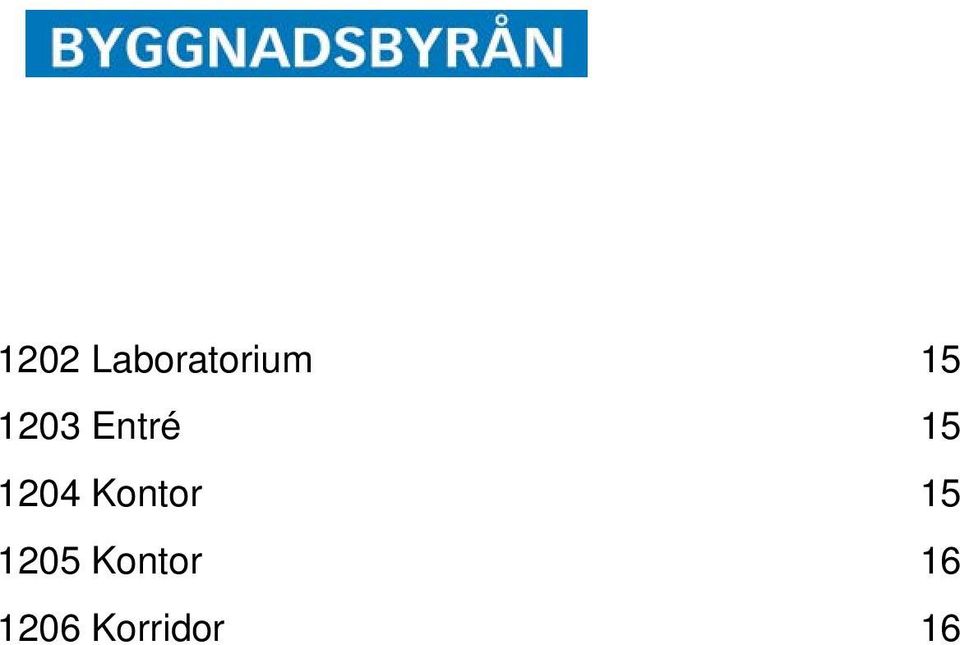

3 1202 Laboratorium Entré Kontor Kontor Korridor 16

4 Rumsbeskrivning 4 (16) Denna beskrivning ansluter till AMA 11 Generellt Beteckningar R=Rivning G=Golv S=Sockel V=Vägg T=Tak Ö=Övrigt, rumskompletteringar Rivning, demontering och lagningar Rivning eller demontering skall utföras för alla befintliga inredningar och utrustningar etc. Betr. rivning och demontering se även beskrivning hus samt ritningar. Lagning efter bilningar, rivna väggar, VSenheter, inredningar, elinstallationer och håltagningar m m skall utföras till en yta likvärdig med omgivande yta. Obs att håltagning och efterlagningar även förekommer för installationer i rum som inte omfattas av denna rumsbeskrivning. Efterlagningar skall utföras även om de ej i detalj är beskrivna i RB eller på ritning. Vid riven vägg utförs erforderlig efterlagning på samtliga anslutningsytor till den rivna väggen. Beställaren äger rätt att från befintliga delar som skall rivas själv omhänderta material. Övrigt rivet, ej återanvändbart material som ej skall tillfalla beställaren bortforslas av entreprenören till av denne hållen tipp. Omfattning av flyttning, rivning och demontering skall kontrolleras på platsen av anbudsgivare. Igensättningar av öppningar och lagningar efter rivna dörrar, fönster, installationer o d utförs med material och yta lika intilliggande eller med material lämpligt att kombinera med intilliggande. Listverk Taklist samt foder och smyglister för dörrar och NSM FB partier utförs av fabriksmålat trä.

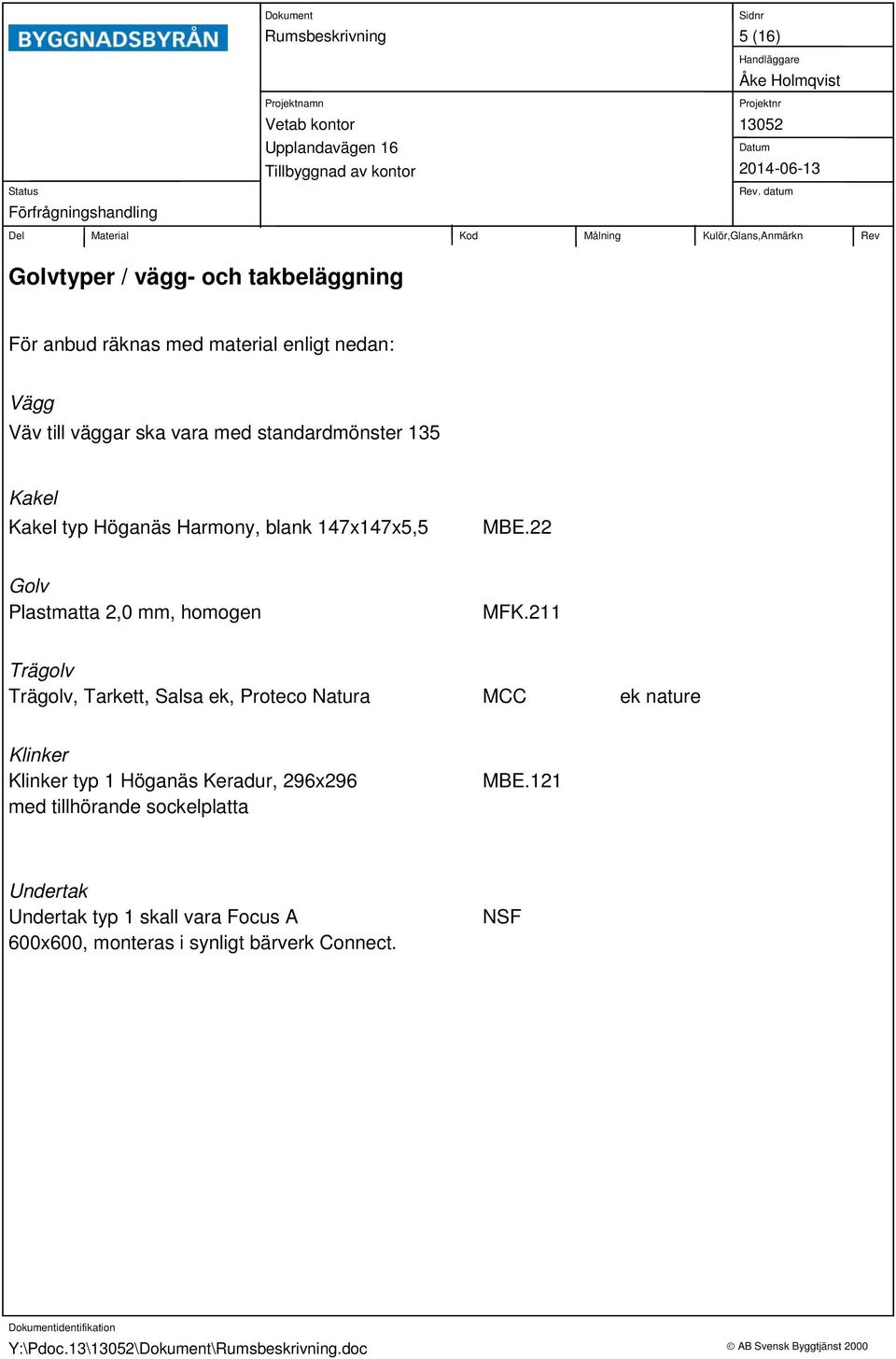

5 Rumsbeskrivning 5 (16) Golvtyper / vägg och takbeläggning För anbud räknas med material enligt nedan: Vägg Väv till väggar ska vara med standardmönster 135 Kakel Kakel typ Höganäs Harmony, blank 147x147x5,5 MBE.22 Golv Plastmatta 2,0 mm, homogen MFK.211 Trägolv Trägolv, Tarkett, Salsa ek, Proteco Natura ek nature typ 1 Höganäs Keradur, 296x296 med tillhörande sockelplatta Undertak Undertak typ 1 skall vara Focus A 600x600, monteras i synligt bärverk Connect. NSF

6 Dokument Sidnr Rumsbeskrivning 6 (16) Entré Partier och disk mot 107 mot nya väggar V: T: Ö: Nya väggar mot 107 och 103 KBC Kontor mot nya väggar V: Ommålas T: Ö: Ny vägg mot 102 Ny dörr mot Korridor KBC Hall/Korridor S: V: Ommålas T: Ö:

7 Rumsbeskrivning 7 (16) Kontor mot nya väggar V: Ommålas T: Ö: Ny vägg mot 102 KBC Korridor S: V: T: Ö: Ny dörr mot 103, ny dörr mot Kontor Yttervägg enl ritn Golv och socklar V: Ommålas T: Ö: Nya väggar KBC

8 Rumsbeskrivning 8 (16) Kontor Fönster S: V: T: Ö: Fönster igenbyggs KBC Vindfång S: V: Gipsskivor KBC Ö: Torkmatta 1101 Entré S: V: Gipsskivor KBC Ö:

9 Rumsbeskrivning 9 (16) Reception S: V: Gipsskivor KBC Ö: 1103 Kontor V: Gipsskivor KBC Kontor V: Gipsskivor KBC

10 Rumsbeskrivning 10 (16) Kontor V: Gipsskivor KBC Kontor V: Gipsskivor KBC Förråd Plastmatta MFK.211 V: Gipsskivor KBC

11 Rumsbeskrivning 11 (16) Entré S: V: Gipsskivor KBC Kopiering S: V: Gipsskivor KBC WC S: V: Kakel MBE.22 Ö: 1 st spegel 600x450 mm 1 st handduksskåp Habo st papperskorg Habo st toarullhållare Habo st tvålautomat Habo st handdukshängare Habo 3584 krom 2 st klädkrok Habo 82 krom 1 st respappershållare Habo 2229 vit 1 st sanitetspåshållare Habo 68476

12 Rumsbeskrivning 12 (16) WC S: V: Kakel MBE.22 Ö: 1 st spegel 600x450 mm 1 st handduksskåp Habo st papperskorg Habo st toarullhållare Habo st tvålautomat Habo st handdukshängare Habo 3584 krom 2 st klädkrok Habo 82 krom 1 st respappershållare Habo 2229 vit 1 st sanitetspåshållare Habo Kontor V: Gipsskivor KBC

13 Rumsbeskrivning 13 (16) Kontor V: Gipsskivor KBC Kontor V: Gipsskivor KBC Kontor V: Gipsskivor KBC

14 Rumsbeskrivning 14 (16) Provinlämning Befintlig byggnad, tak och väggar rivs till bef bottenplatta i omfattning enligt ritning S: V: Gipsskivor KBC Ö: Befintligt undergolv höjs enligt ritning Befintlig vägglucka och bänkskåp flyttas från 1202 Ny dörr i brandcellsgräns mot 1202 uppställd på magnet, tröskellös Korridor Bef takfot rivs i erf omfattning för anslutning av nytt yttertak, se ritn Bef ytterpanel rivs S: V: Gipsskivor KBC Ö: Bef fönster mot 1202 behålls, bef ytterdörr behålls 1201 Fläktrum Befintlig byggnad, tak och väggar rivs till bef bottenplatta i omfattning enligt ritning Plastmatta S: Plastmatta V: Gipsskivor KBC T: Bef skivtak ommålas Ny del; Trpplåt Ö: Befintligt undergolv höjs enligt ritning Bef ytterdörr rivs, ny ytterdörr monteras.

15 Rumsbeskrivning 15 (16) Laboratorium S: V: T: Ö: Vägglucka och bänkskåp flyttas till 1116, öppning efter lucka igenbyggs KBC Entré Rivning enl ritning S: V: T: Ö: Vägg igenbyggs mot 1202 KBC Kontor mot nya väggar V: Bef ommålas Nya väggar:gipsskivor KBC T: Ö:

16 Rumsbeskrivning 16 (16) Kontor mot nya väggar V: Bef ommålas Nya väggar:gipsskivor KBC T: Ö: 1206 Korridor Befintlig köksinredning rivs S: V: T: Ö: Erforderliga lagningar efter riven köksinredning
