1 BYGGDELSBESKRIVNING SVÄRDFÄSTET 7, Söderkullag , Hus C (2803) SVÄRDFÄSTET 8, Östergårdsplan 1-7, Hus D (2802) SVÄRDFÄSTET 9, Gullbrandsg Hus E (2801) ARMBORSTET 5, Söderkullag (Traktorgarage)(0701) BORÅS STAD AB BOSTÄDER Totalentreprenad för: Takrenovering av fastigheter FÖRFRÅGNINGSUNDERLAG Borås ARKCON Byggkonsulter AB Katrinebergsgatan Borås Tel

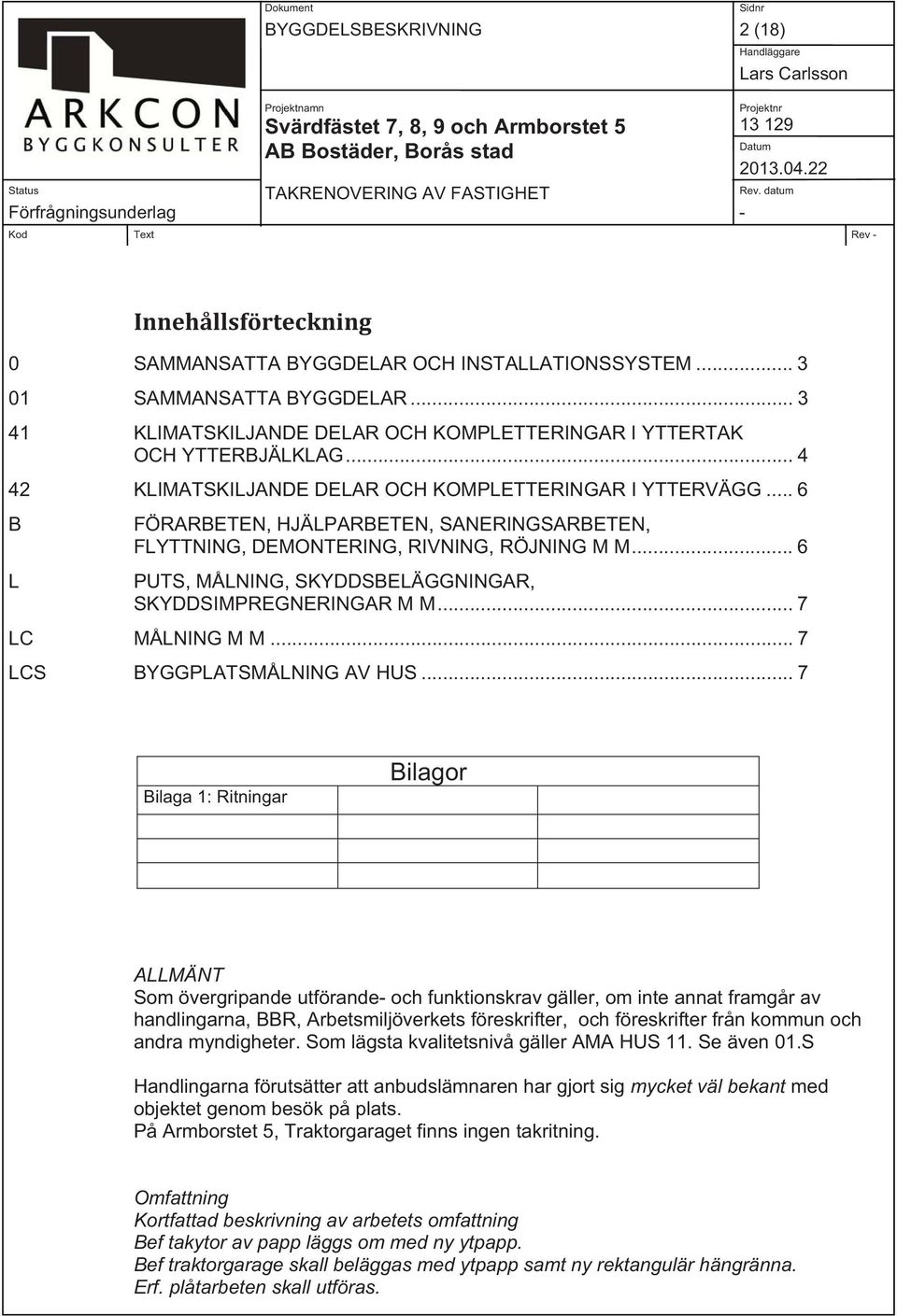

2 BYGGDELSBESKRIVNING 2 (18) Innehållsförteckning B L LC LCS SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM... 3 SAMMANSATTA BYGGDELAR... 3 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG... 4 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG... 6 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 6 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M... 7 MÅLNING M M... 7 BYGGPLATSMÅLNING AV HUS... 7 Bilaga 1: Ritningar Bilagor ALLMÄNT Som övergripande utförande- och funktionskrav gäller, om inte annat framgår av handlingarna, BBR, Arbetsmiljöverkets föreskrifter, och föreskrifter från kommun och andra myndigheter. Som lägsta kvalitetsnivå gäller AMA HUS 11. Se även 01.S Handlingarna förutsätter att anbudslämnaren har gjort sig mycket väl bekant med objektet genom besök på plats. På Armborstet 5, Traktorgaraget finns ingen takritning. Omfattning Kortfattad beskrivning av arbetets omfattning Bef takytor av papp läggs om med ny ytpapp. Bef traktorgarage skall beläggas med ytpapp samt ny rektangulär hängränna. Erf. plåtarbeten skall utföras.

3 BYGGDELSBESKRIVNING 3 (18) Snörasskydd samt takskydd skall monteras. Hängrännor byts, Vindskivor i plåt byts mot nya. Kompletteringar på tak målas. Taksarg av eternit målas. Denna beskrivning ansluter till AMA HUS 11 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 01 SAMMANSATTA BYGGDELAR 01.S Sammansatta byggdelar i hus ALLMÄNT För utförandet gäller respektive AMA i tillämpliga delar. Bygganmälan och anmälan om kontrollansvarig inlämnas av Beställaren. Entreprenören har att på plats införskaffa erforderlig information om allt som kan ha betydelse för entreprenaden. Mått skall kontrolleras på plats. EFTERLAGNING/IGENSÄTTNING Igensättningar och ilagningar ska ske med material lika intilliggande yta och ska uppfylla eventuella brand och/eller ljudkrav. Gäller även ilagningar kring rör, ledningar och kanaler mm. Efterlagning ska ske där installationsgods borttages ur befintlig anläggning. TOLERANSER Enligt AMA Hus S där annat ej anges.

4 BYGGDELSBESKRIVNING 4 (18) 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR YTSKIKT OCH RUMSKOMPLETTERINGAR 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.C Ytterklimatskärmar i yttertak och ytterbjälklag Svärdfästet 7,8,9: Bef takytor belagda med papp skall läggas om med ny ytpapp. Armborstet 5, bef traktorgarage: Bef takyta på garage är av betong. Ytan belägges med ytpapp. Erf underbehandling av betongyta utföres för att kunna lägga ytan med en ytpapp. Beakta golvbrunn. Generellt: Ny Ytterklimatskärm: Yttertak skall beläggas med ett tätskikt av papp. Tätskikt skyddsbelagd med skiffer. SBS modifierad bitumen med klisterkant. Typ Icopal Mono Noxite el. likv. Noxite renar luften från Kväveoxider. Förvaring/Användning/Montering utföres enl. fabrikantens anvisningar. Erf demontering/återmontering utföres av kompletteringar och installationer för att säkerställa ett bra montage av tätskikten. Plåtarbeten: Erf. plåtarbeten skall utföras. Kulör svart Nya fotplåtar. 41.E Öppningskompletteringar i yttertak och ytterbjälklag 41.F Kompletteringar till yttertak och ytterbjälklag Svärdfästet 7,8,9: Vindskivor: Bef vindskivor av plåt byts mot nya lika bef.

5 BYGGDELSBESKRIVNING 5 (18) 41.FB Utvändiga avvattningssystem från yttertak och ytterbjälklag Svärdfästet 7,8,9: Hängrännor inkl rännkrokar byts mot nya. Halvrund hängränna komplett inkl infästning och stagband, storlek lika bef (150mm). Kulör Svart lika bef. Ansluts mot bef stuprör. Stuprör: Stuprör i innerhörn på Hus C skall bytas ut mot nya, komplett inkl svep. Kulör Svart. Ansluts mot bef dagvattenrör Armborstet 5: Bef rektangulär hängränna inkl rännkrokar byts mot nya. Rektangulär hängränna komplett inkl infästning. Kulör Svart lika bef. Ansluts mot bef stuprör. 41.FD Säkerhetsanordningar på yttertak och ytterbjälklag Svärdfästet 7,8,9: Nya skyddsanordningar skall vara avpassade för gällande taktyp. Fästöglor för livlina monteras med enl gällande föreskrifter med max 5 meter inbördes avstånd samt högt 10 m avstånd till takfot. Se 8:2431 Taksäkerhet. 41.FE Tillträdesanordningar på yttertak och ytterbjälklag Svärdfästet 7,8,9: Bef takluckor kontrolleras och justeras. Målas svarta

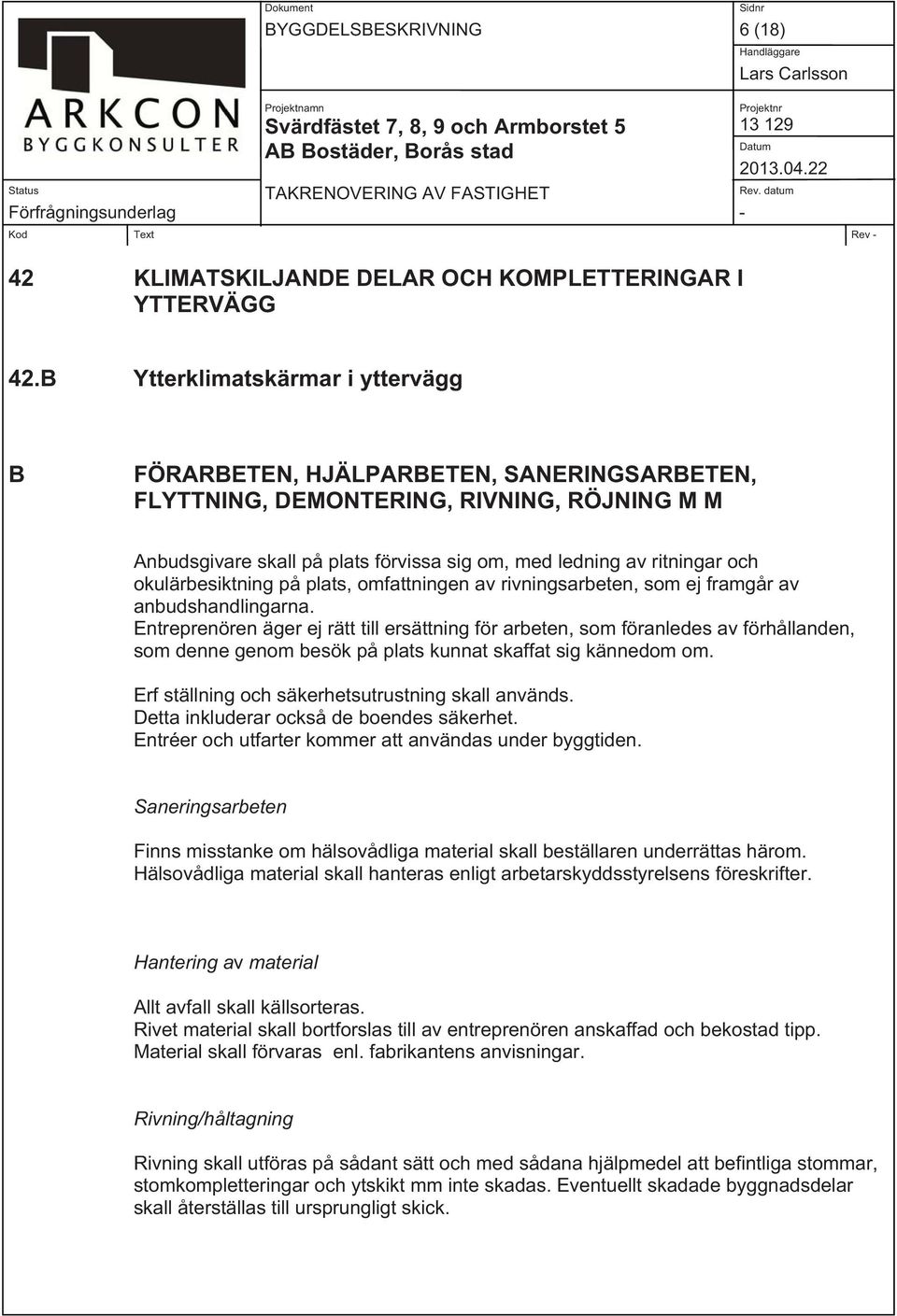

6 BYGGDELSBESKRIVNING 6 (18) 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.B Ytterklimatskärmar i yttervägg B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Anbudsgivare skall på plats förvissa sig om, med ledning av ritningar och okulärbesiktning på plats, omfattningen av rivningsarbeten, som ej framgår av anbudshandlingarna. Entreprenören äger ej rätt till ersättning för arbeten, som föranledes av förhållanden, som denne genom besök på plats kunnat skaffat sig kännedom om. Erf ställning och säkerhetsutrustning skall används. Detta inkluderar också de boendes säkerhet. Entréer och utfarter kommer att användas under byggtiden. Saneringsarbeten Finns misstanke om hälsovådliga material skall beställaren underrättas härom. Hälsovådliga material skall hanteras enligt arbetarskyddsstyrelsens föreskrifter. Hantering av material Allt avfall skall källsorteras. Rivet material skall bortforslas till av entreprenören anskaffad och bekostad tipp. Material skall förvaras enl. fabrikantens anvisningar. Rivning/håltagning Rivning skall utföras på sådant sätt och med sådana hjälpmedel att befintliga stommar, stomkompletteringar och ytskikt mm inte skadas. Eventuellt skadade byggnadsdelar skall återställas till ursprungligt skick.

7 BYGGDELSBESKRIVNING 7 (18) Åtgärder för skydd av befintliga, kvarvarande byggnadsdelar och ytskikt, så att dessa ej blir skadade skall vidtagas av entreprenören. Efterlagning/Igensättning Alla efterlagnings- och kompletteringsarbeten skall ingå i entreprenaden. Skador på synliga ytor som skadas i samband med rivning skall lagas, kompletteras till utseende och kvalitet lika intilliggande orörd byggdel. Ilagningar skall ske med material lika intilliggande yta. Underbehandling med hänsyn till underlaget. L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M LC LCS MÅLNING M M BYGGPLATSMÅLNING AV HUS Erf. demontering och återmontering av beslag och utrustningsartiklar mm. MATERIAL- OCH VARUFÖRESKRIFTER Färgmaterial skall vara anpassat till underlag och avsedd användning. Vald fabrikat och färgtypssystem skall godkännas av beställaren. Färgmaterial Materialet till underbehandlingar skall anpassas till förekommande underlag och använd färdigstrykningsfärg. Fabrikantens anvisningar skall följas. Förteckning på fabrikat och typ av material som ska användas för målningsarbetet ska skickas till beställaren för godkännande i god tid före igångsättning. UTFÖRANDEFÖRESKRIFTER Tvättning

8 BYGGDELSBESKRIVNING 8 (18) Erf. rengöring utföres Uppstrykningsprov Kulörprovet skall målas upp på en provyta som varken är mer eller mindre sugande än den yta som senare skall målas. Proverna skall målas upp med hel behandlingstyp på samtliga underlag. Målning Målning ska utföras i omfattning enl. denna beskrivning Följande nya varor och byggnadsdelar ska vara industriellt färdigbehandlade: Nya taksäkerhetsprodukter. Målningsbehandling ska utföras där i entreprenaden ingående arbetsmoment påverkar befintliga ytskikt. Bättring utföres till struktur, kulör och kvalitet lika angränsande yta. Underlag ska vara torrt, ren och jämnt samt ha för ändamålet tillräckligt hållfast yta. Vidhäftning mot befintligt underlag ska garanteras. Rostskyddsmålning: Vid rostskador skall erf. rengöring och underbehandling utföras. LCS.2 LCS.21 Generell byggplatsmålning Utseendekrav på målade tak och väggytor redovisas enl. Referensytor Måleri, utgåva 2007, från Målarmästarnas Riksförening. Utvändig målning Målning av Plåt Samtliga utvändiga plåtar ska efter ytbehandling uppfylla som lägst Korrosivitetsklass C3 enl SS-EN ISO Svärdfästet 7,8,9: Bef kompletteringar av plåt på tak målas, svarta Övriga plåtbeslag i anslutning till tak målas, svarta Svärdfästet 7,8,9: Taksarg av sinus korrugerad eternit. Taksarg målas i en ljusgrå kulör, som framtages ihop med Beställaren.

9 BYGGDELSBESKRIVNING 9 (18) LCS.211 LCS.213 Målning av fasad och fasaddetaljer Målning av tak och takdetaljer utomhus Kvalitetskrav på färdigt utförande enl: Referensytor Måleri enl. Måleriets branschstandard för målade ytor. Bef plåtytor: C42:07

10 BYGGDELSBESKRIVNING 10 (18) Tak Östergårdsplan 1-7, Hus D Tak Östergårdsplan 1-7, Hus D + Hängränna på Hus C + Del av Hus E

11 BYGGDELSBESKRIVNING 11 (18) Del av Hus E

12 BYGGDELSBESKRIVNING 12 (18) Tak Söderkullagatan 68-72, Hus C Tak Söderkullagatan 68-72, Hus C

13 BYGGDELSBESKRIVNING 13 (18) Tak Söderkullagatan 68-72, Hus C Ex huv Kompletteringar på yttertak

14 BYGGDELSBESKRIVNING 14 (18) Hängränna Hängränna Fasad mot Söderkullagatan 68-72, Hus C, Taksarg i eternit

15 BYGGDELSBESKRIVNING 15 (18) Fasad mot Söderkullagatan 68-72, Hus C, Taksarg i eternit Söderkullagatan 68-72, Hus C, Östergårdsplan 1-7, Hus D Stuprör innerhörn som skall bytas.

16 BYGGDELSBESKRIVNING 16 (18) Armborstet 5, bef traktorgarage: Armborstet 5, bef traktorgarage, infästning gatlyckta i bjälklaget

17 BYGGDELSBESKRIVNING 17 (18) Armborstet 5, bef traktorgarage hängränna, infästning gatlyckta i bjälklaget Armborstet 5, bef traktorgarage betongbjälklag

18 BYGGDELSBESKRIVNING 18 (18) Armborstet 5, bef traktorgarage betongbjälklag med golvbrunn
