1 UPPDRAGSSPECIFIKATION BYGGKONSULTENS UPPDRAG 1. PROGRAMSKEDE Ingår inte i uppdraget. Program har utarbetats av beställaren. 2. FÖRSLAGSHANDLINGAR Förslagshandlingar utgör en översiktlig redovisning av byggnadens eller anläggningens utformning med utgångspunkt från de i programmet angivna kraven och förutsättningarna. Alternativa lösningar kan redovisas. Byggandens eller anläggningens preliminära utformning samordnas med installationer och konstruktiv uppbyggnad. Bekanta sig med befintliga förhållanden på tomten. Bekanta sig med den befintliga byggnadens konstruktion och tillstånd. Bekanta sig med rumsprogram och skissritningar samt övrigt material angående verksamheten. Utreda och ge förslag till materialval. Utreda och ge förslag på byggnadens konstruktiva utformning och byggnadssätt. med beaktande av beställarens önskemål, drifts- och investeringskostnader, flexibilitet mm. samt göra kostnadsuppskattningar och redovisa prisalternativ. Resultat redovisas enligt punkt A HUVUDHANDLINGAR/SYSTEMHANDLINGAR Erhållna skissritningar utgör grund för den fortsatta planeringen av byggnaden. Huvudhandlingar/systemhandlingar redovisar en definitiv utformning med avseende på byggnadens eller anläggningens utformning, konstruktion och ingående installationer med hänsyn tagen till programmets alla delar. Olika av varandra beroende byggnads- och installationsdelar samordnas beträffande storlek läge och utformning. Vid uppgörande av huvudhandlingar samarbetar konsulten med övriga planerare. Konsulten skall hålla kontakt med berörda myndigheter så att projektet uppfyller alla myndighetskrav gällande byggnadsplaneringen. Byggnadsplanerarens handlingar utgör förfrågningsunderlag vid upphandling av utförandeentreprenaden. Arkitektritningar och handlingar redovisar: 1

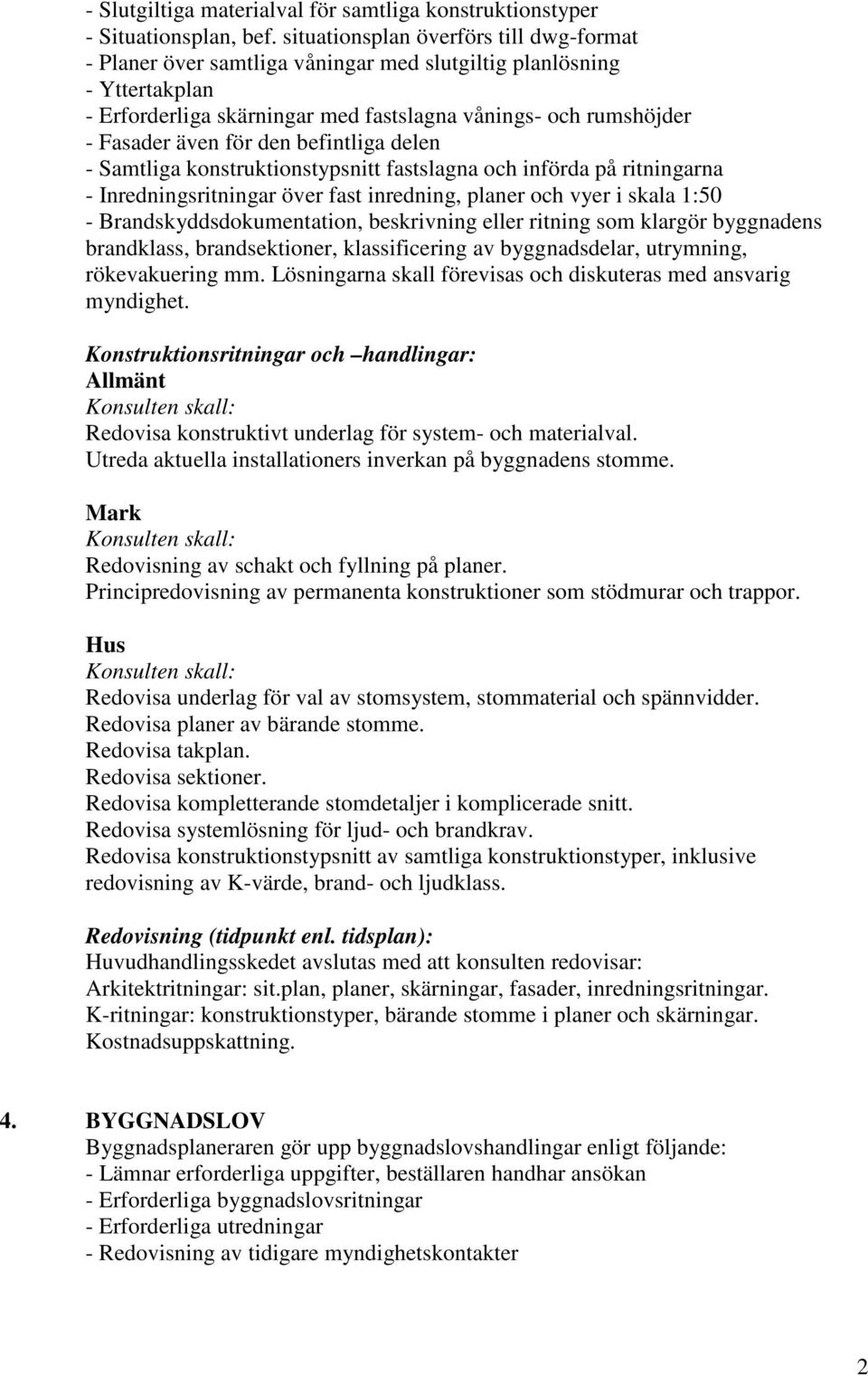

2 - Slutgiltiga materialval för samtliga konstruktionstyper - Situationsplan, bef. situationsplan överförs till dwg-format - Planer över samtliga våningar med slutgiltig planlösning - Yttertakplan - Erforderliga skärningar med fastslagna vånings- och rumshöjder - Fasader även för den befintliga delen - Samtliga konstruktionstypsnitt fastslagna och införda på ritningarna - Inredningsritningar över fast inredning, planer och vyer i skala 1:50 - Brandskyddsdokumentation, beskrivning eller ritning som klargör byggnadens brandklass, brandsektioner, klassificering av byggnadsdelar, utrymning, rökevakuering mm. Lösningarna skall förevisas och diskuteras med ansvarig myndighet. Konstruktionsritningar och handlingar: Allmänt Redovisa konstruktivt underlag för system- och materialval. Utreda aktuella installationers inverkan på byggnadens stomme. Mark Redovisning av schakt och fyllning på planer. Principredovisning av permanenta konstruktioner som stödmurar och trappor. Hus Redovisa underlag för val av stomsystem, stommaterial och spännvidder. Redovisa planer av bärande stomme. Redovisa takplan. Redovisa sektioner. Redovisa kompletterande stomdetaljer i komplicerade snitt. Redovisa systemlösning för ljud- och brandkrav. Redovisa konstruktionstypsnitt av samtliga konstruktionstyper, inklusive redovisning av K-värde, brand- och ljudklass. Redovisning (tidpunkt enl. tidsplan): Huvudhandlingsskedet avslutas med att konsulten redovisar: Arkitektritningar: sit.plan, planer, skärningar, fasader, inredningsritningar. K-ritningar: konstruktionstyper, bärande stomme i planer och skärningar. Kostnadsuppskattning. 4. BYGGNADSLOV Byggnadsplaneraren gör upp byggnadslovshandlingar enligt följande: - Lämnar erforderliga uppgifter, beställaren handhar ansökan - Erforderliga byggnadslovsritningar - Erforderliga utredningar - Redovisning av tidigare myndighetskontakter 2

3 5. BYGGHANDLINGAR BYGGNAD, INREDNING, MARK I byggnadsplanerarens uppdrag ingår uppgörande av följande handlingar: Beskrivningar: Komplett byggnads- och markbeskrivning uppgjord enligt svenska AMA 98. Rumsbeskrivning över samtliga rum. Målningsbeskrivning inklusive mattläggningsarbeten. - Målningsbeskrivningen skall omfatta utförandeföreskrifter för samtliga behandlingskombinationer samt komplett kulörbeskrivning över in- och utvändig färgsättning. Gränsdragningsbilaga uppgörs av beställaren med konsultens medverkan. Arkitektritningar: Ritningsstandard Ritningarna utförs med redovisningsteknik samt beteckningar och symboler enligt finländsk eller svensk standard. Situationsplan På situationsplan redovisas byggnader och övriga konstruktioner, gränser (tomt-, entreprenadgräns, byggnadsområde mm.), planteringar, trafik- och parkeringsområden, plushöjder och måttsättning, ytmaterial mm. Planritningar På planritningar redovisas aktuellt våningsplan med materialskrafferingar, rumsnummer- och -namn, modullinjer, dörr- och fönsterbeteckningar, brandsektioner, hänvisningar till typsnitt (YV1, YV2 osv), nedsänkta tak, rumshöjder, plushöjder, stuprör, måttsättning, erforderliga hänvisningar mm. Takplan På takplan redovisas hängrännor och stuprör, säkerhetsutrustning, samtliga genomföringar mm. Skärningar På skärningar redovisas aktuellt snitt med materialskrafferingar, rumsnummer- och namn, modullinjer, hänvisningar till typsnitt, plushöjder, måttsättning mm. Fasader På fasader redovisas aktuell fasad med materialskrafferingar (kan begränsas), hängrännor och stuprör, säkerhets- och annan utrustning, marknivå med plushöjder, takgenomföringar mm. Undertaksritning På undertaksritning redovisas undertak med beteckning, produktspecifikation, indelning mm. Skyddsrumsritning Skyddsrum förekommer ej. 3

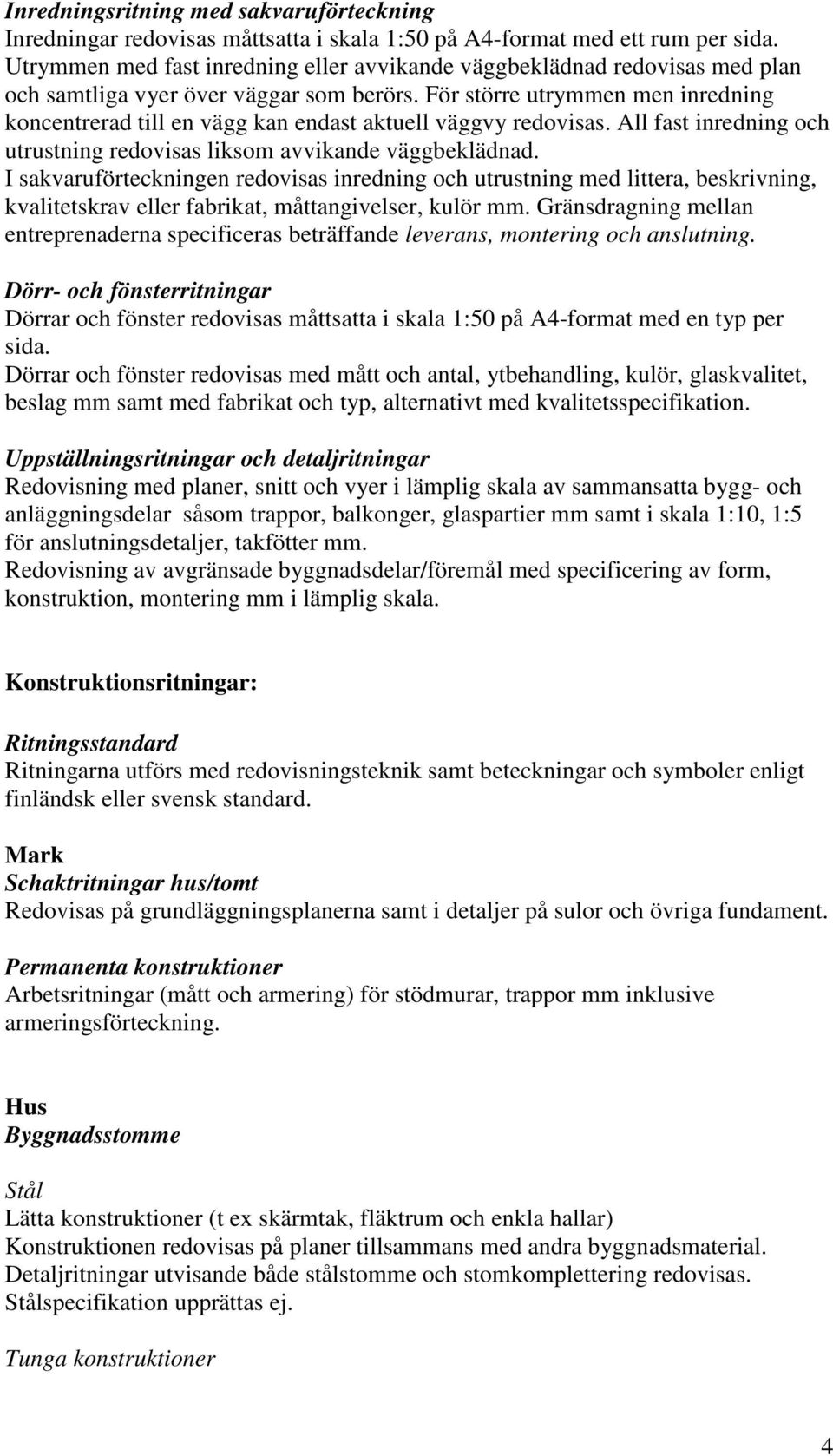

4 Inredningsritning med sakvaruförteckning Inredningar redovisas måttsatta i skala 1:50 på A4-format med ett rum per sida. Utrymmen med fast inredning eller avvikande väggbeklädnad redovisas med plan och samtliga vyer över väggar som berörs. För större utrymmen men inredning koncentrerad till en vägg kan endast aktuell väggvy redovisas. All fast inredning och utrustning redovisas liksom avvikande väggbeklädnad. I sakvaruförteckningen redovisas inredning och utrustning med littera, beskrivning, kvalitetskrav eller fabrikat, måttangivelser, kulör mm. Gränsdragning mellan entreprenaderna specificeras beträffande leverans, montering och anslutning. Dörr- och fönsterritningar Dörrar och fönster redovisas måttsatta i skala 1:50 på A4-format med en typ per sida. Dörrar och fönster redovisas med mått och antal, ytbehandling, kulör, glaskvalitet, beslag mm samt med fabrikat och typ, alternativt med kvalitetsspecifikation. Uppställningsritningar och detaljritningar Redovisning med planer, snitt och vyer i lämplig skala av sammansatta bygg- och anläggningsdelar såsom trappor, balkonger, glaspartier mm samt i skala 1:10, 1:5 för anslutningsdetaljer, takfötter mm. Redovisning av avgränsade byggnadsdelar/föremål med specificering av form, konstruktion, montering mm i lämplig skala. Konstruktionsritningar: Ritningsstandard Ritningarna utförs med redovisningsteknik samt beteckningar och symboler enligt finländsk eller svensk standard. Mark Schaktritningar hus/tomt Redovisas på grundläggningsplanerna samt i detaljer på sulor och övriga fundament. Permanenta konstruktioner Arbetsritningar (mått och armering) för stödmurar, trappor mm inklusive armeringsförteckning. Hus Byggnadsstomme Stål Lätta konstruktioner (t ex skärmtak, fläktrum och enkla hallar) Konstruktionen redovisas på planer tillsammans med andra byggnadsmaterial. Detaljritningar utvisande både stålstomme och stomkomplettering redovisas. Stålspecifikation upprättas ej. Tunga konstruktioner 4

5 Konstruktionen redovisas på separata planer. Uppställningar och knutpunktsdetaljer redovisas utvisande enbart stål. Stålspecifikation upprättas. Trä Limträ Konstruktionen redovisas på planer tillsammans med andra byggnadsmaterial. Detaljritningar utvisande både limträstomme och stomkomplettering redovisas. Stomkomplettering Golv Golvuppbyggnad, golvfall, fundament, golvkanaler, ingjutningsgods, luckor m m redovisas på måttplanerna. Yttertak Takuppbyggnad, takfall, brunnsplacering, takgenomföringar redovisas på takplaner. Fasader Fasaduppbyggnad, infästningar, bärningar och öppningar redovisas på måttplaner och detaljer. Värmeisolering Dimensionering och detaljer redovisas. Ljudisolering Ljudisolering redovisas för konstruktionstyper mellan utrymmen där krav på ljudisolering förekommer. Fuktisolering Dimensionering och detaljer redovisas. Brandskydd Dimensionering och redovisning av brandisolering av bärande konstruktioner. 6. RELATIONSRITNINGAR Konsulten upprättar och levererar relationsritningar med hänsyn till de ändringar som sker under produktionsskedet. Ritningarna överlämnas på CD-skiva i dwgformat samt vid behov som papperskopior. Beskrivningar överlämnas endast i pappersformat. Kopieringskostnaderna åligger beställaren. 7. OMFATTNING Omfattningen framgår av bifogade ritningar och gäller förutom tillbyggnaden även förnyande av fönster och ytterdörrar för gamla delen. 5
