1 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 1 (8) Granskare Datum Projekt namn/projekt nummer Distr. Omr. Hus Leverans är granskad avseende: Kommentar: Sign: Struktur/Dokumentutformning: Katalogstruktur. Filnamn, ritningsnummer. Samband mellan filer. Relativa sökvägar Indelning teknikområden/installationsdelar. Kontrollera modelluppdelning med LSU. Begränsningslinjer utsnitt, indelning planer. Ritblankett, namnruta, skallinjal, lok.fig. Placerade i Adm. mappen, LSU egna. Namngivning av attribut i namnruta enligt beställarens rutiner. SB11. Märkning i revnot. Koordinater & koordinatsystem. Arbetsskala och enheter. Lagerhantering, lagerstandard. Anger lager befintligt. Är alla icke använda lager borttagna. Färger, linjetyper. Text. Status, datering, ändringar. Är revideringar, moln borttagna.

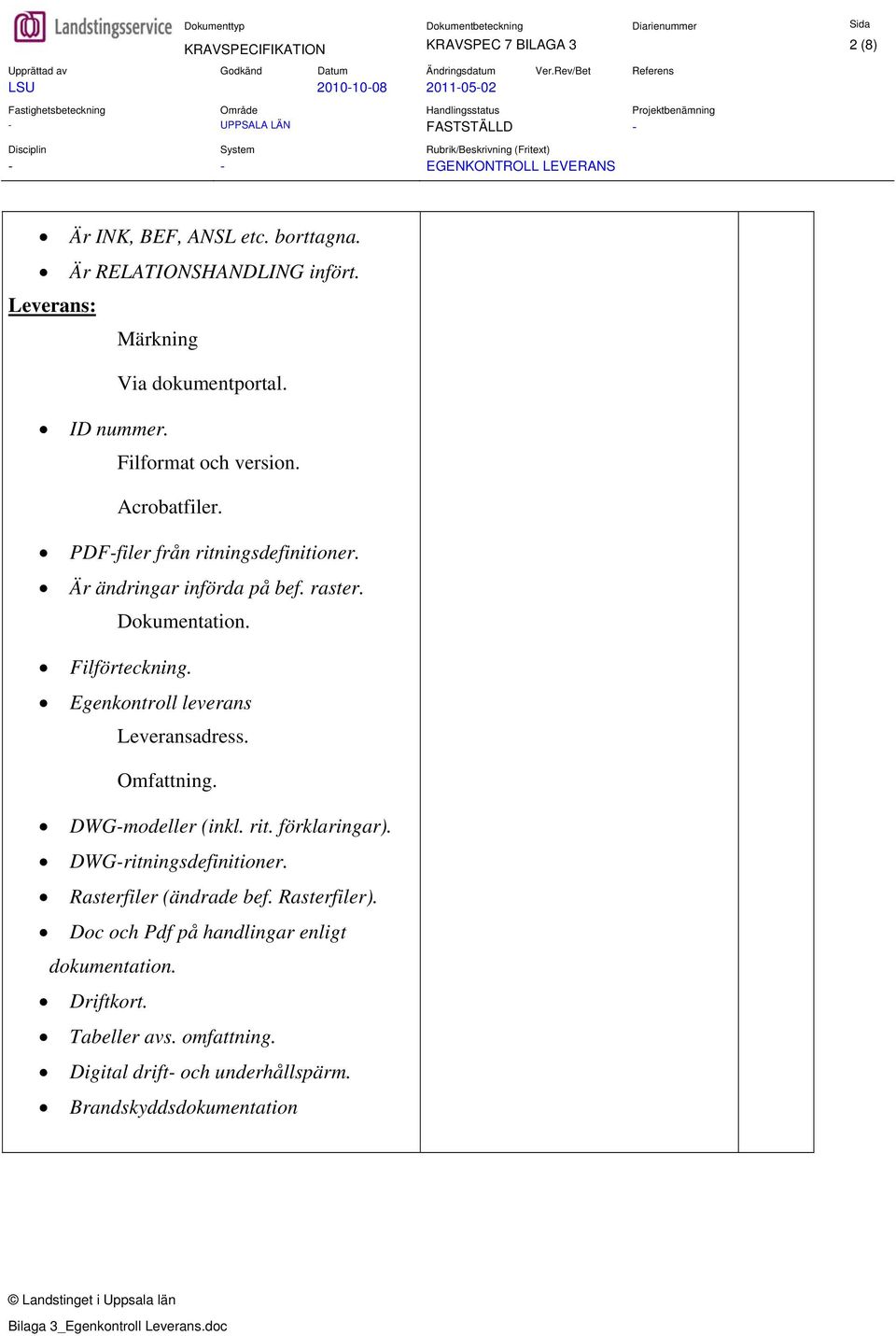

2 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 2 (8) Är INK, BEF, ANSL etc. borttagna. Är RELATIONSHANDLING infört. Leverans: Märkning Via dokumentportal. ID nummer. Filformat och version. Acrobatfiler. PDF-filer från ritningsdefinitioner. Är ändringar införda på bef. raster. Dokumentation. Filförteckning. Egenkontroll leverans Leveransadress. Omfattning. DWG-modeller (inkl. rit. förklaringar). DWG-ritningsdefinitioner. Rasterfiler (ändrade bef. Rasterfiler). Doc och Pdf på handlingar enligt dokumentation. Driftkort. Tabeller avs. omfattning. Digital drift- och underhållspärm. Brandskyddsdokumentation

3 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 3 (8) 1 OMFATTNING Generellt kan sägas att allt framtaget digitalt material skall levereras till LSU dokumentportal under projekteringen. Omfattning av leverans för relationshandlingar skall följa tabellerna 1.1 till 1.9 om ej annat överenskommes vid projektstart. Fält i tabeller markerade A är handlingar som ingår i leverans av relationshandlingar. Fält i tabeller markerade med B är handlingar som ingår i leverans av relationshandlingar om så överenskommes. Leverans av dokument i pdf-format gäller endast relationshandlingar. 1.1 Geoteknik Grundundersökning planer A A Borrsektioner A A Stötvågsmätning B Pål-protokoll 1) Beskrivning B B Tillfälliga förstärkningar B 1) Pålningsplan omfattas normalt sett av konstruktörs åtagande.

4 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 4 (8) 1.2 Mark och Anläggning 1) Markplaneringsplan A A 2) Planterings- och utrustningsplan, inkl. AFF delar A A 3) Plan, yttre VA A A 4) Sektioner/profiler väg A A Detaljer B B Koordinatförteckning A A 5) Teknisk beskrivning A A 6) Drift- och underhållspärm A A 6) Följande samt enligt nästa sida skall ingå på handlingar. 1) Byggnader, gator, nya angöringar och gångsystem, höjder för färdigt golv, stödhöjder mark samt koordinatsystem. 2) Ytskikt, höjdsättning, planteringar, dagvattenbrunnar samt utrustning. 3) Växter (arter), markutrustning, lekutrustning samt skyltar. Dessutom så skall ytor och objekt för skötselplaner (AFF) redovisas, detta utföres enligt bilaga 9. 4) Befintliga ledningar, nya ledningar, dimensioner, vattengångshöjder, brunnar samt stuprörsanslutningar. 5) Koordinater kan redovisas på ritning. 6) Drift- och underhållspärm utföres och levereras enligt beställarens krav.

5 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 5 (8) 1.3 Omfattning Bygg, Hus Disciplinen Hus omfattar Arkitekthandling, konstruktionshandling samt brand. Planer A A 1) Fasader A A 2) Sektioner A A 3) Utrymningsplan A A 4) Stomme A A 5) Inredning A B Undertaksritning A B Golvritning A B Detaljer A B Uppställningar A B Förteckningar A B Rumsbeskrivning A A Brandskyddsdokumentation A A 6) RFP B B Beräkningar B B Typritning lgh, lokal B B Teknisk beskrivning A A 7) Drift- och underhållspärm A A 7) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, huvudmåttsättning, Stom- och modullinjer, skyddsanordningar och tillträde på tak, sanitetsenheter. All rumsinformation skall samordnas arkitektens modell. Brandcellsindelningar, brandklasser på byggnadsdelar, utrymningsvägar, utrymningsskyltar samt rökluckor. 2) Markhöjder, stuprör samt materialskrafferingar. 3) Plushöjder, taklutningar samt huvudmått. 4) Utrymningsplan utföres enligt SS ) Horisontella & vertikala bärverk, tillåtna belastningar samt fundament och armering. 6) Brandskyddsdokumentation utföres enligt bilaga 6.

6 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 6 (8) 7) Drift- och underhållspärm utföres och levereras enligt beställarens krav. 1.4 Omfattning Installation, VVS Disciplinen VVS omfattar samtliga rörsystem, luftbehandlingssystem samt styr och regler. Planer A A 1) Delplaner A A 2) Sektioner A A 3) Detaljritningar A A Flödesschema A A Driftkort B B Teknisk Beskrivning A A 4) Drift- och underhållspärm A A 4) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, Stom- och modullinjer, dimensioner, luftmängder samt injusteringsvärden. All rumsinformation skall samordnas med arkitektens modell. 2) Fläktrum, undercentraler och schakt m.m. redovisas separat på delplaner. 3) Där så krävs för samordning med övriga teknikområden. 4) Drift- och underhållspärm utföres och levereras enligt beställarens krav.

7 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 7 (8) 1.5 Omfattning Installation, El Disciplinen El omfattar belysning, kraft, kanalisation, tele, spänningsutjämning, brandlarm och säkerhet samt data. (styr och regler) Installation planer A A 1) Huvudlednings-schema (kraft) A A Nätschema (tele) A A Driftkort/Blockschema B B Teknisk beskrivning A A 2) Drift- och underhållspärm A A 2) Följande skall ingå på handlingar. 1) Rumsnummer, rumsnamn, plushöjder, Stom- och modullinjer samt littrering av armaturer. All rumsinformation skall samordnas med arkitektens modell. 2) Drift- och underhållspärm utföres och levereras enligt beställarens krav. 1.6 Omfattning, Styr- och övervakning Planer A A Driftkort B B Teknisk beskrivning A A 1) Drift- och underhållspärm A A 1) 1) Drift- och underhållspärm utföres och levereras enligt beställarens krav.

8 KRAVSPECIFIKATION KRAVSPEC 7 BILAGA 3 8 (8) 1.7 Omfattning, Transportanläggning Disciplinen omfattar Transportanläggningar såsom hissar, lyftbord maskindrivna portar och grindar m.m. samt övriga persontransportörsystem. Installation Planer A A Nätschema A A Driftkort B B Teknisk beskrivning A A 1) Drift- och underhållspärm A A 1) 1) Drift- och underhållspärm utföres och levereras enligt beställarens krav. 1.8 Installation, Övrigt Disciplinen omfattar Övriga handlingar som skall levereras, såsom utrustningar och specialinstallationer, exempelvis storkök och skyddsrum Planer A A Detaljritningar A A Teknisk beskrivning A A 1) Drift- och underhållspärm A A 1) 1) Drift- och underhållspärm utföres och levereras enligt beställarens krav. 1.9 Omfattning Gemensamt Disciplinen Gemensamt omfattar typ av handling som skall levereras för samtliga teknikområden. Ritningsförteckning Filförteckning Egenkontrollistor A A A
