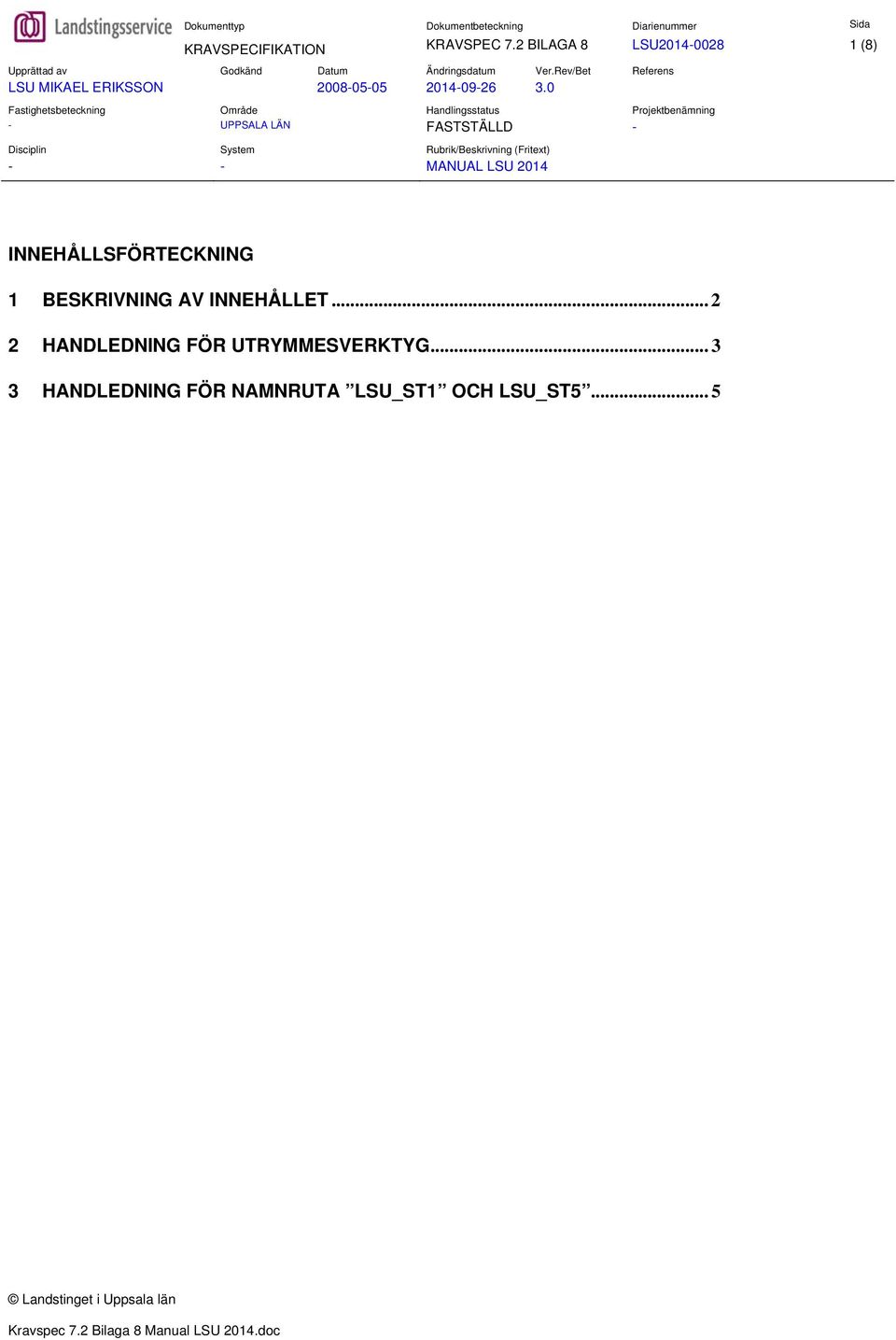

1 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) INNEHÅLLSFÖRTECKNING 1 BESKRIVNING AV INNEHÅLLET HANDLEDNING FÖR UTRYMMESVERKTYG HANDLEDNING FÖR NAMNRUTA LSU_ST1 OCH LSU_ST5... 5

2 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) LSU 2014 för AutoCAD Architecture & AutoCAD BESKRIVNING AV INNEHÅLLET Det är av stor vikt för LSU att byggnads- och objektinformation redovisas enligt det sätt som beskrivs i detta dokument, då informationen läses in till LSU fastighetssystem och ligger till grund för bl.a. hyresdebiteringar och städomfattning gällande byggnader i Uppsala läns Landsting. LSU 2014 är funktioner och verktyg gjorda för att underlätta projektering och ritningsadministration. Innehållet finns för 64-bitars operativsystem i tre versioner: LSU 2014 AutoCAD Architecture 64bit.exe för arkitekter och konstruktörer. LSU 2014 AutoCAD 64bit.exe för övriga discipliner. LSU 2014 AutoCAD MEP 64bit.exe för installation. LSU 2014 AutoCAD Civil3D 64bit.exe för mark. Filer finns för nedladdning på: - Styrande dokument - Dokumenthantering/CAD. Installationspaketen innehåller följande: Mallfiler för modeller LSU 2014 Modell.dwt. Mallfiler för RDF 50-del LSU 2014 RDF 50-del.dwt. Mallfiler för RDF 100-del LSU 2014 RDF 100-del.dwt. Dessa mallfiler har olika namn beroende på disciplin (A, K, V samt E etc.) En Tool Palette med verktyg för ritningsadministration. En Tool Palette med verktyg för att rita utrymmen (Installeras endast för AutoCAD Architecture 2014). I övrigt så innehåller installationspaketet program-filer, styles-filer m.m. Programmet kommer att installeras i ditt programbibliotek med namnet LSU 2014, en genväg till LSU 2014 skapas dessutom på skrivbordet. Denna installation innehåller endast verktyg specifika för LSU, men det är möjligt att importera paletter från LSU 2014 till den AutoCAD profil du vanligtvis arbetar i. Kom i så fall ihåg att lägga till supportsökväg till LSU 2014 programmapp i din AutoCAD profil. Om paletter inte är igång så kan du starta dessa genom att trycka ctrl+3.

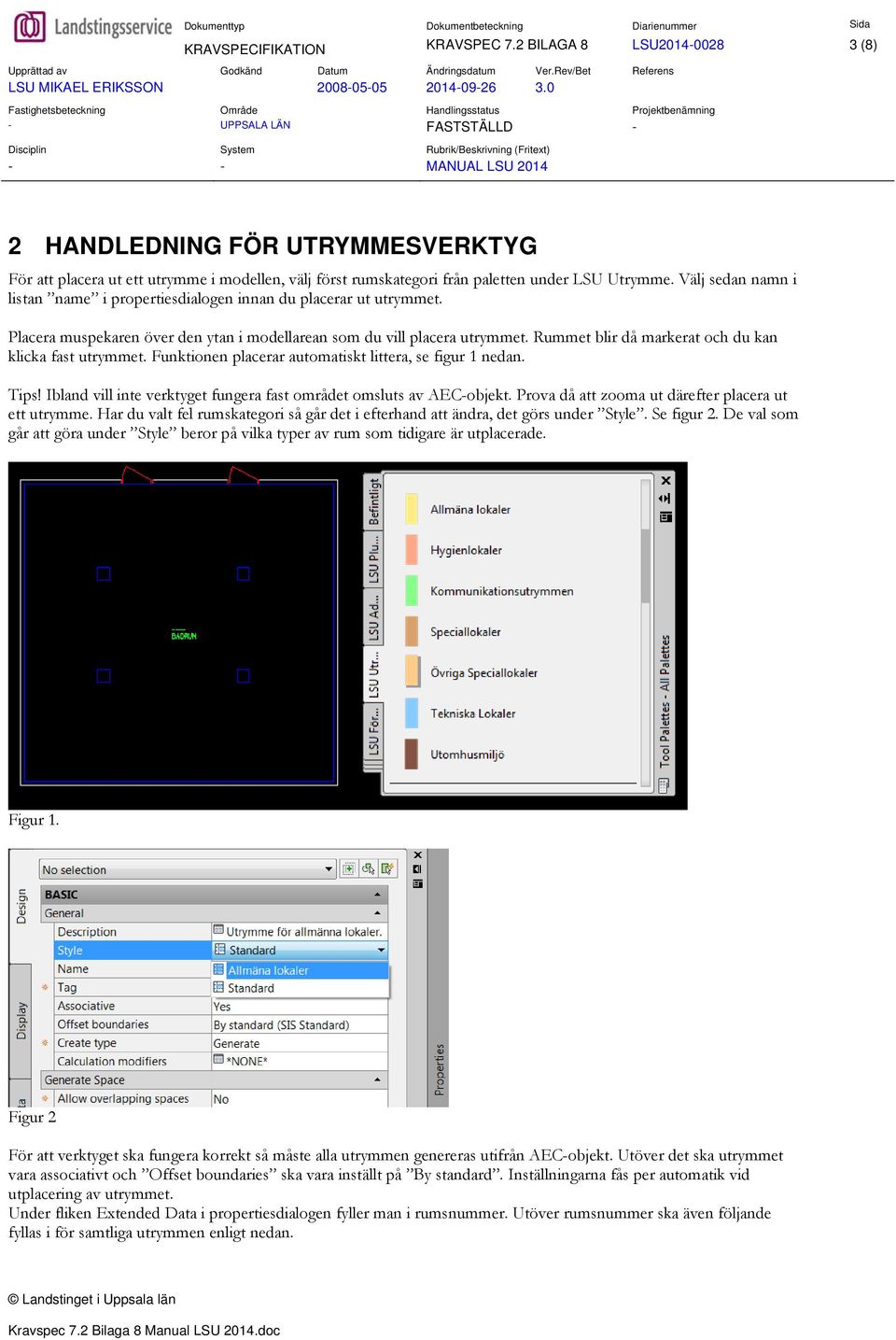

3 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) 2 HANDLEDNING FÖR UTRYMMESVERKTYG För att placera ut ett utrymme i modellen, välj först rumskategori från paletten under LSU Utrymme. Välj sedan namn i listan name i propertiesdialogen innan du placerar ut utrymmet. Placera muspekaren över den ytan i modellarean som du vill placera utrymmet. Rummet blir då markerat och du kan klicka fast utrymmet. Funktionen placerar automatiskt littera, se figur 1 nedan. Tips! Ibland vill inte verktyget fungera fast området omsluts av AEC-objekt. Prova då att zooma ut därefter placera ut ett utrymme. Har du valt fel rumskategori så går det i efterhand att ändra, det görs under Style. Se figur 2. De val som går att göra under Style beror på vilka typer av rum som tidigare är utplacerade. Figur 1. Figur 2 För att verktyget ska fungera korrekt så måste alla utrymmen genereras utifrån AEC-objekt. Utöver det ska utrymmet vara associativt och Offset boundaries ska vara inställt på By standard. Inställningarna fås per automatik vid utplacering av utrymmet. Under fliken Extended Data i propertiesdialogen fyller man i rumsnummer. Utöver rumsnummer ska även följande fyllas i för samtliga utrymmen enligt nedan.

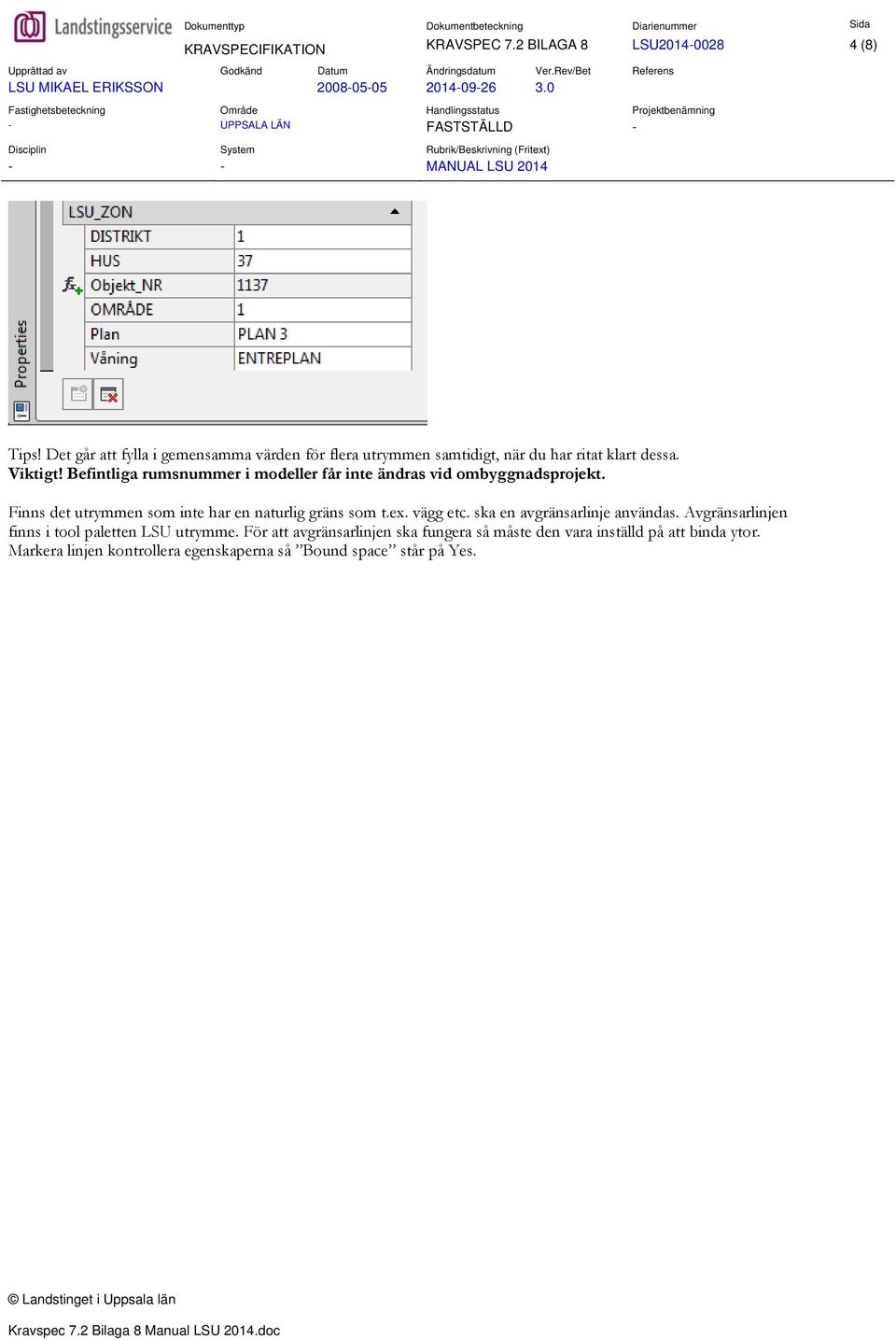

4 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) Tips! Det går att fylla i gemensamma värden för flera utrymmen samtidigt, när du har ritat klart dessa. Viktigt! Befintliga rumsnummer i modeller får inte ändras vid ombyggnadsprojekt. Finns det utrymmen som inte har en naturlig gräns som t.ex. vägg etc. ska en avgränsarlinje användas. Avgränsarlinjen finns i tool paletten LSU utrymme. För att avgränsarlinjen ska fungera så måste den vara inställd på att binda ytor. Markera linjen kontrollera egenskaperna så Bound space står på Yes.

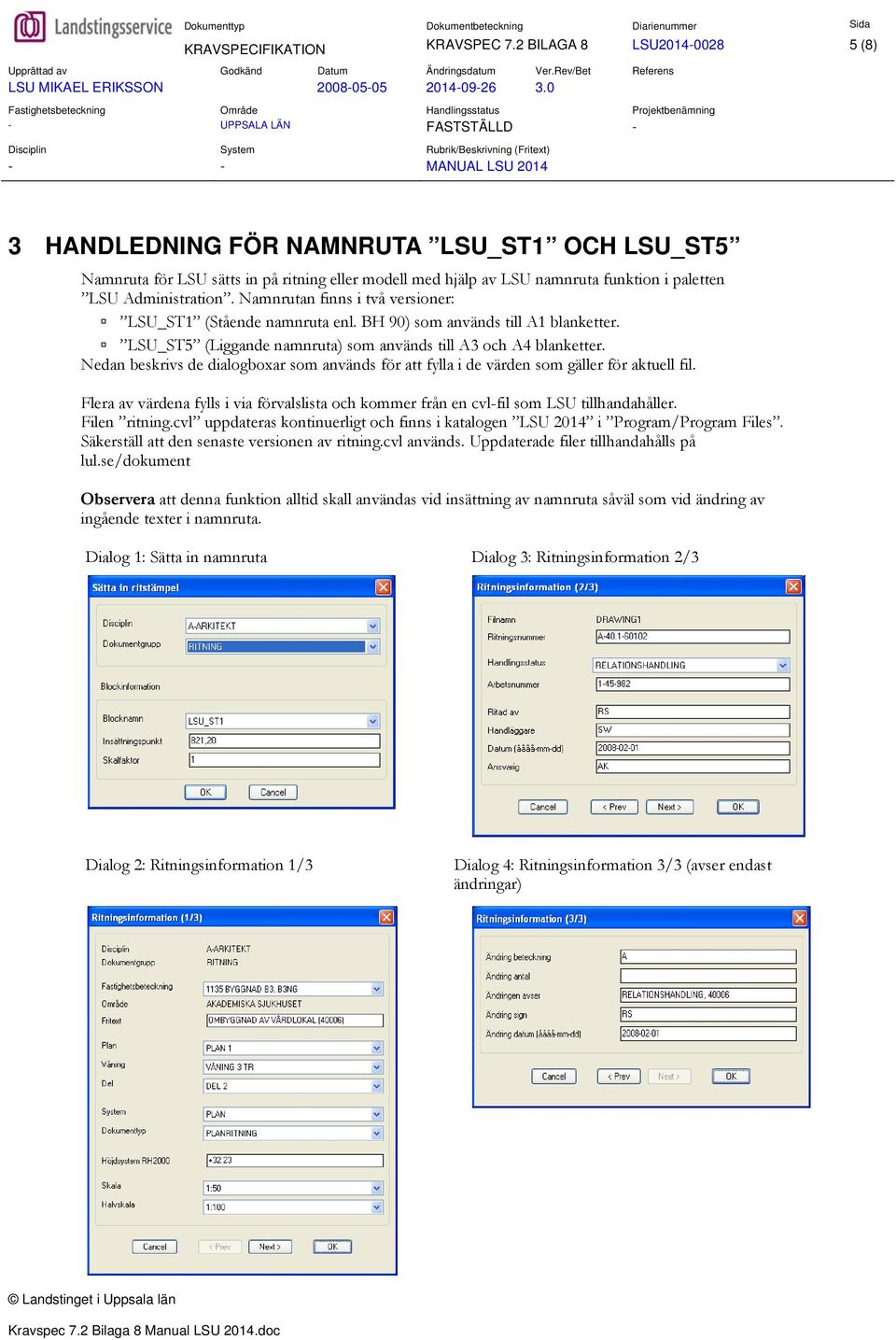

5 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) 3 HANDLEDNING FÖR NAMNRUTA LSU_ST1 OCH LSU_ST5 Namnruta för LSU sätts in på ritning eller modell med hjälp av LSU namnruta funktion i paletten LSU Administration. Namnrutan finns i två versioner: LSU_ST1 (Stående namnruta enl. BH 90) som används till A1 blanketter. LSU_ST5 (Liggande namnruta) som används till A3 och A4 blanketter. Nedan beskrivs de dialogboxar som används för att fylla i de värden som gäller för aktuell fil. Flera av värdena fylls i via förvalslista och kommer från en cvl-fil som LSU tillhandahåller. Filen ritning.cvl uppdateras kontinuerligt och finns i katalogen LSU 2014 i Program/Program Files. Säkerställ att den senaste versionen av ritning.cvl används. Uppdaterade filer tillhandahålls på lul.se/dokument Observera att denna funktion alltid skall användas vid insättning av namnruta såväl som vid ändring av ingående texter i namnruta. Dialog 1: Sätta in namnruta Dialog 3: Ritningsinformation 2/3 Dialog 2: Ritningsinformation 1/3 Dialog 4: Ritningsinformation 3/3 (avser endast ändringar)

6 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) Namnrutorna LSU_ST1.DWG och LSU_ST5.DWG ligger i mappen LSU 2014 i ditt programbibliotek och skall alltid anpassas till aktuellt projekt. Detta innebär att information avseende ingående konsulter i projektet skall fyllas i och underhållas i ovanstående filer för namnrutorna genom att öppna filen för namnrutan och editera default värdet för ingående konsulter. Detta genom att editera attributsdefinitionen för t.ex. FORETAG1 enligt figur 1 nedan. Figur 1. I det fall projektet har behov av flera discipliner i namnrutan behöver dessa rader adderas i namnrutan. Detta utförs genom att göra plats för önskat antal rader (se figur 2 nedan) och kopiera från befintliga samt ändra attributtagarna för respektive rad, se figur 3. Figur 2.

7 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) Figur 3. Observera! Vid anpassning av namnruta till projekt så är det viktigt att inte flytta på den lilla texten REV_PUNKT som finns på plats enligt figur 4 nedan. I annat fall kommer ändringar ex. A, B, C osv. att sättas in felaktigt. Figur 4. Ändra samtliga attributtaggar för den nya disciplinen. Skapa även ett nytt lager för rutan som omger disciplinbokstaven enligt nedan. Ändra även beskrivningen i enligheten med tidigare lagerstruktur. Säkerställ att rutan ligger på det nyskapade lagret. I och med att den nya disciplinen inte finns med i disciplinförvalslistan måste rutan som omger disciplinbokstäver hanteras manuellt genom att tända/släcka det nya lagret. Utsedd datasamordnare eller motsvarande har ansvar att detta utförs samt att information tillhandahålls LSU.

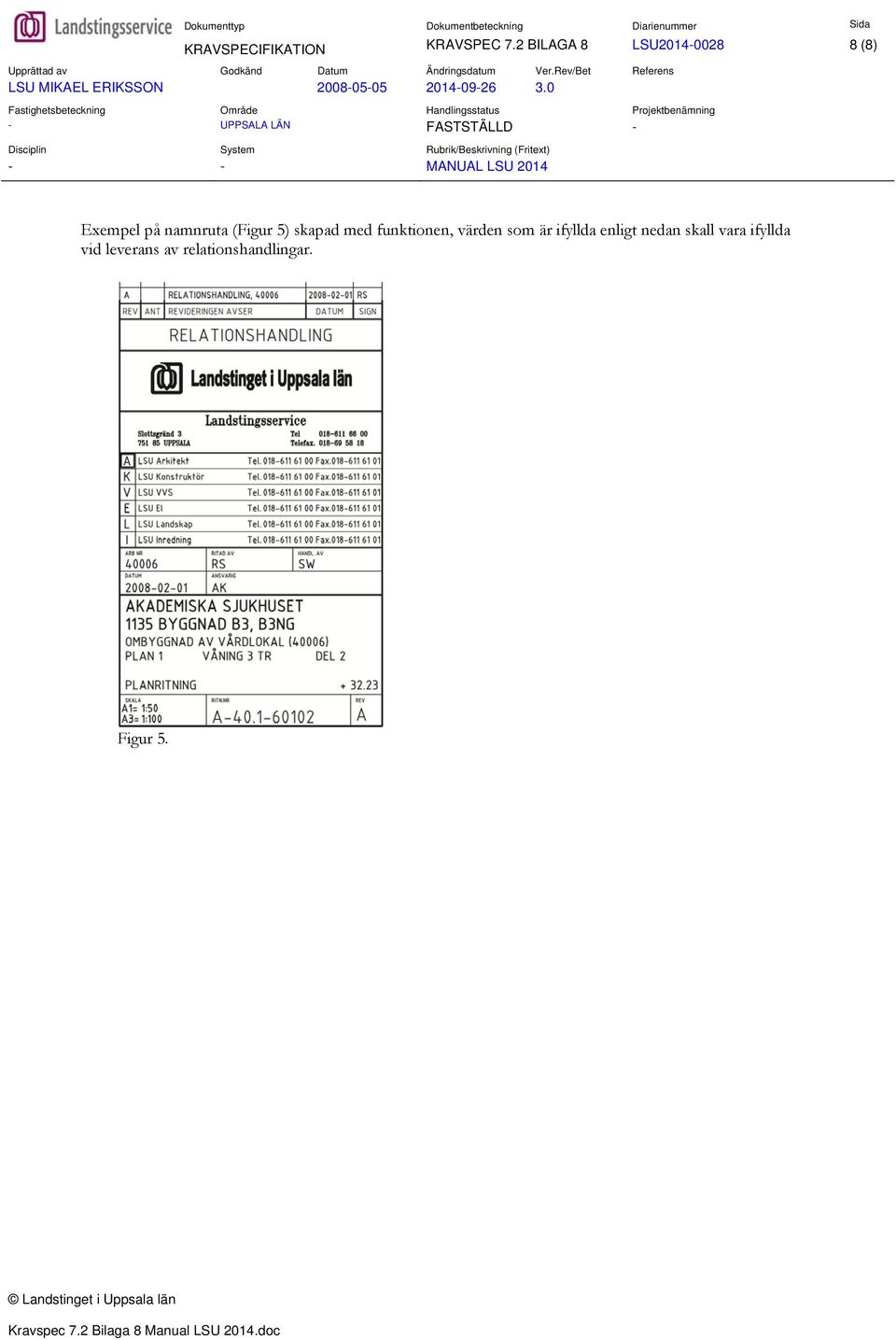

8 KRAVSPECIFIKATION KRAVSPEC 7.2 BILAGA 8 LSU (8) Exempel på namnruta (Figur 5) skapad med funktionen, värden som är ifyllda enligt nedan skall vara ifyllda vid leverans av relationshandlingar. Figur 5.
