1 Digitala Informationsleveranser till och från Förvaltning Tillämpningsanvisning:Fi2 baserad på Bygghandlingar 90 del 8 utgåva 2 Bilaga 6 Regionservice ID 6_D001_-_001_04 Ver Ansvarig Per Erlandsson

2 Tillämpningsanvisning 2012:Fi2 sida 2 Denna bilaga 6 innehåller komplement för programvara och organisation som lämnas av respektive beställare. Dokumentet innehåller endast de delar som är specifika för beställaren Samordning och integration av information Krav på mjukvara Namngivning av filer Skrivsätt Applikationer och filformat Måttnoggrannhet Struktur Dokument... 5

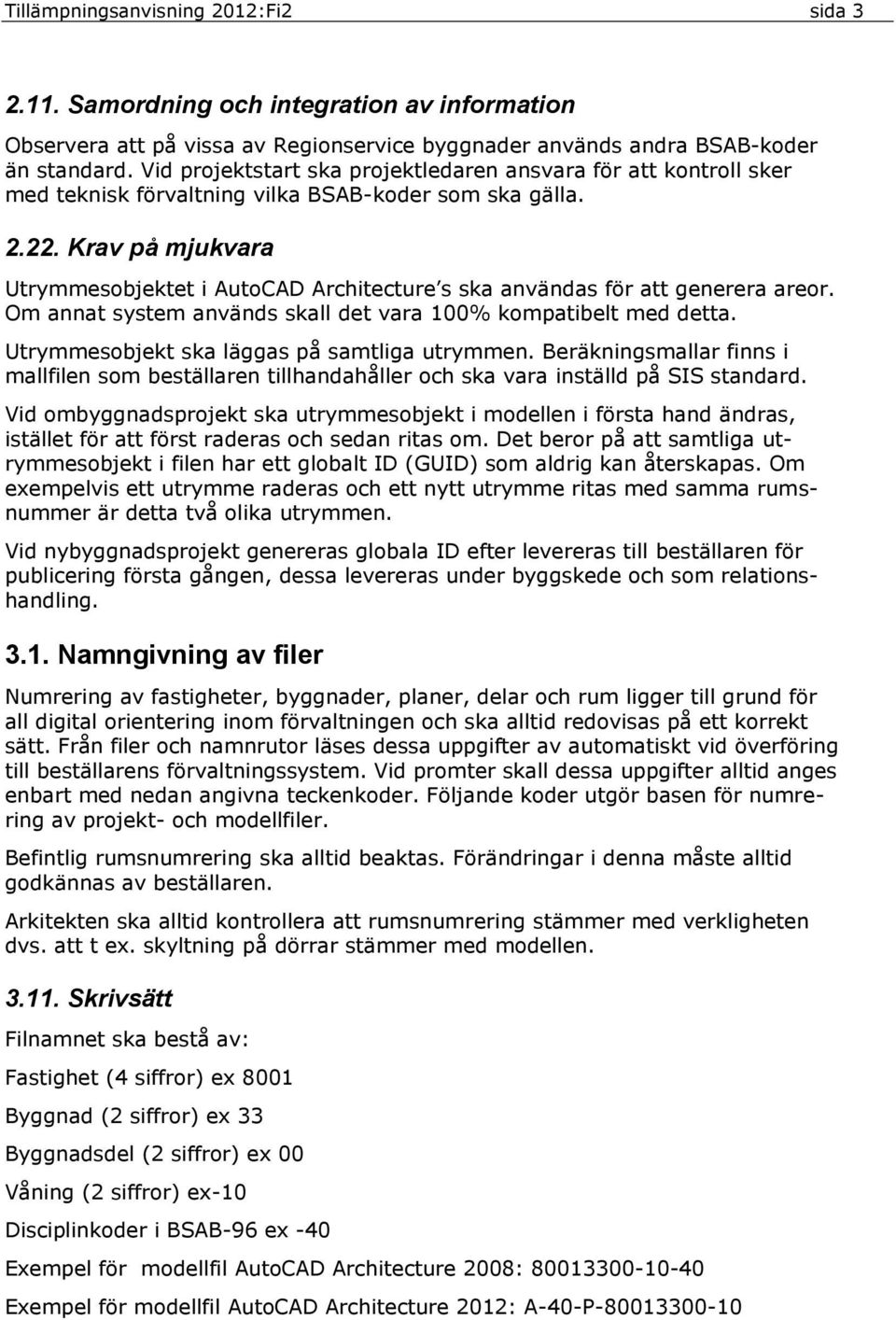

3 Tillämpningsanvisning 2012:Fi2 sida Samordning och integration av information Observera att på vissa av Regionservice byggnader används andra BSAB-koder än standard. Vid projektstart ska projektledaren ansvara för att kontroll sker med teknisk förvaltning vilka BSAB-koder som ska gälla Krav på mjukvara Utrymmesobjektet i AutoCAD Architecture s ska användas för att generera areor. Om annat system används skall det vara 100% kompatibelt med detta. Utrymmesobjekt ska läggas på samtliga utrymmen. Beräkningsmallar finns i mallfilen som beställaren tillhandahåller och ska vara inställd på SIS standard. Vid ombyggnadsprojekt ska utrymmesobjekt i modellen i första hand ändras, istället för att först raderas och sedan ritas om. Det beror på att samtliga utrymmesobjekt i filen har ett globalt ID (GUID) som aldrig kan återskapas. Om exempelvis ett utrymme raderas och ett nytt utrymme ritas med samma rumsnummer är detta två olika utrymmen. Vid nybyggnadsprojekt genereras globala ID efter levereras till beställaren för publicering första gången, dessa levereras under byggskede och som relationshandling Namngivning av filer Numrering av fastigheter, byggnader, planer, delar och rum ligger till grund för all digital orientering inom förvaltningen och ska alltid redovisas på ett korrekt sätt. Från filer och namnrutor läses dessa uppgifter av automatiskt vid överföring till beställarens förvaltningssystem. Vid promter skall dessa uppgifter alltid anges enbart med nedan angivna teckenkoder. Följande koder utgör basen för numrering av projekt- och modellfiler. Befintlig rumsnumrering ska alltid beaktas. Förändringar i denna måste alltid godkännas av beställaren. Arkitekten ska alltid kontrollera att rumsnumrering stämmer med verkligheten dvs. att t ex. skyltning på dörrar stämmer med modellen Skrivsätt Filnamnet ska bestå av: Fastighet (4 siffror) ex 8001 Byggnad (2 siffror) ex 33 Byggnadsdel (2 siffror) ex 00 Våning (2 siffror) ex-10 Disciplinkoder i BSAB-96 ex -40 Exempel för modellfil AutoCAD Architecture 2008: Exempel för modellfil AutoCAD Architecture 2012: A-40-P

4 Tillämpningsanvisning 2012:Fi2 sida Applikationer och filformat CAD-filer ska i projekten och vid framställande av relationshandlingar levereras i eller vara 100% kompatibelt med Autodesk OMF-format 2012, AutoCAD Architecture och AutoCAD MEP format med svensk formatering. Beställaren accepterar att projektering utförs i annat format under förutsättning att ovanstående villkor uppfylls. BSAB 96 skall användas vid kategorisering av byggdelar. Mark och kartdokumentation skall levereras i DWG-format Kartdatum skall vara SWEREF och höjdsystem RH2000. Mallfilerna ska användas varje gång en ny fil upprättas. Generellt levereras en mallfil per disciplin som innehåller modell och layouter. Gällande mallfil ska alltid användas i projektering. Mallar för upprättande av nya objektfiler, modellfiler och ritningsdefinitionfiler ligger på navet. RS_A.dwt RS_K.dwt RS_V.dwt RS_E.dwt Måttnoggrannhet Filer som levereras från beställaren har alltid World som aktivt UCS. I vissa fall är det nödvändigt att namnge gemensamma lokala UCS i projektet, vilka namnges vid informationssamordningsmötet. Vid leverans skall alltid UCS vara inställt till world, x-axeln till höger och y-axeln uppåt Struktur Tekniska system: Välj tekniska system enligt förteckning från beställaren. Vid ombyggnad ska alltid befintliga systemnamn användas. Vid nybyggnad ska man ta hänsyn till befintliga system som ansluts i annan byggnad. Systemnamn skall motsvara märkning. För att kunna använda specifika inställningar för visningslägen är det av yttersta vikt att samtliga objekt ritas by object och by layer. Inga förändringar i display properties på displayconfigurationerna får göras eftersom det påverkar utseendet på andra konsulters ritningar. Utseende kan ställas in under materialegenskaper alternativt egna displayconfigurationer. Konsulter som använder A-underlag gör en egen tag till utrymmesobjektet. A s rumsnamn och -nummer släcks via visningslägen. Den egna tagen kan sedan anpassas till modellen. Inställningar för olika visningslägen sker med hjälp av displayconfigurationer som finns i mallfilerna.

5 Tillämpningsanvisning 2012:Fi2 sida Dokument Flik och namnruta läses automatiskt in i beställarens arkivsystem och ska därför fyllas i korrekt. Anvisningar och koder tillhandahålls separat av Beställaren. Preliminära ritningsförteckningar med grupper av ritningar och ungefärligt antal upprättas vid respektive skedesstart. Denna detaljeras sedan efter hand.
