1 VIRTUELLA INSTALLATIONER 2014 LEVERANSSPECIFIKATION EL TELE Det här dokumentet kan användas som checklista för att precisera vilken information företaget önskar från system till system. Man använder tillämpliga delar för det aktuella projektet. En rekommendation är att använda en mall i ett format som kan fyllas i på skärmen.

2 Informationser för El och tele sid 2(7) Leveransspecifikation Informationser från CAD-system till installatör El, tele Bakgrund Styrande dokument Ventilation, VS/rör BIM använder objektmodeller, dvs 3D-CAD-modeller som innehåller objekt med egenskaper. Man kan exportera information till installatörens system för kalkyl och andra system för produktion om vissa krav uppfylls. Alternativt kan hela eller delar av objektmodellen exporteras. Projektören och installatören skall följa BIM-manual för installationer. Företags- och projektanpassa BIM-manual och detta dokument. Handledning innehåller kompletterande information. Läs gärna den vid första användningen av denna specifikation. BIP används för beteckningar, koder, egenskaper mm i objektmodeller och vid informationser, se Specifikationer med liknande struktur finns för Ventilation och för VS/rör. 1. Avtal och gemensam information för informations Se handledning och Avtala om att modellens giltighet skall jämställas med beskrivningar. Reglera ansvar och nyttjanderätt, rutiner etc. Om beställaren tecknat avtal om informationser gäller det som överordnat dokument. Projektör och installatör fyller i kompletterande avtal via BIM Alliance vid behov. Kontrakts- uppdrags Beteckning: Installatör: Projektör = ansvarig part för information: Datum: Idé Projektering Produktion Förvaltning 2. Val av informationser från CAD till andra system Projektör och installatör anger typer av informationser i nedanstående tabell: Typer av informationser Krav för respektive 2.1 Tillhandahållande av mängdfiler Mängder från projektörens CAD-system - System och exportmetod (ex. MagiCAD export e.dyl) - filtyp (ex. txt-fil, Excel) Bifogade vyer och ev. även viewer Mängder till installatörens system för kalkyl, inköp etc - system (ex. BidCon, Sektionsdata, ElWind, Maxikod etc.) - filtyp (ex. IFC, Excel, inifil) - Specificera innehåll i i punkt 3. Information till installatörens databas - filtyp - Specificera innehåll i i punkt 3.

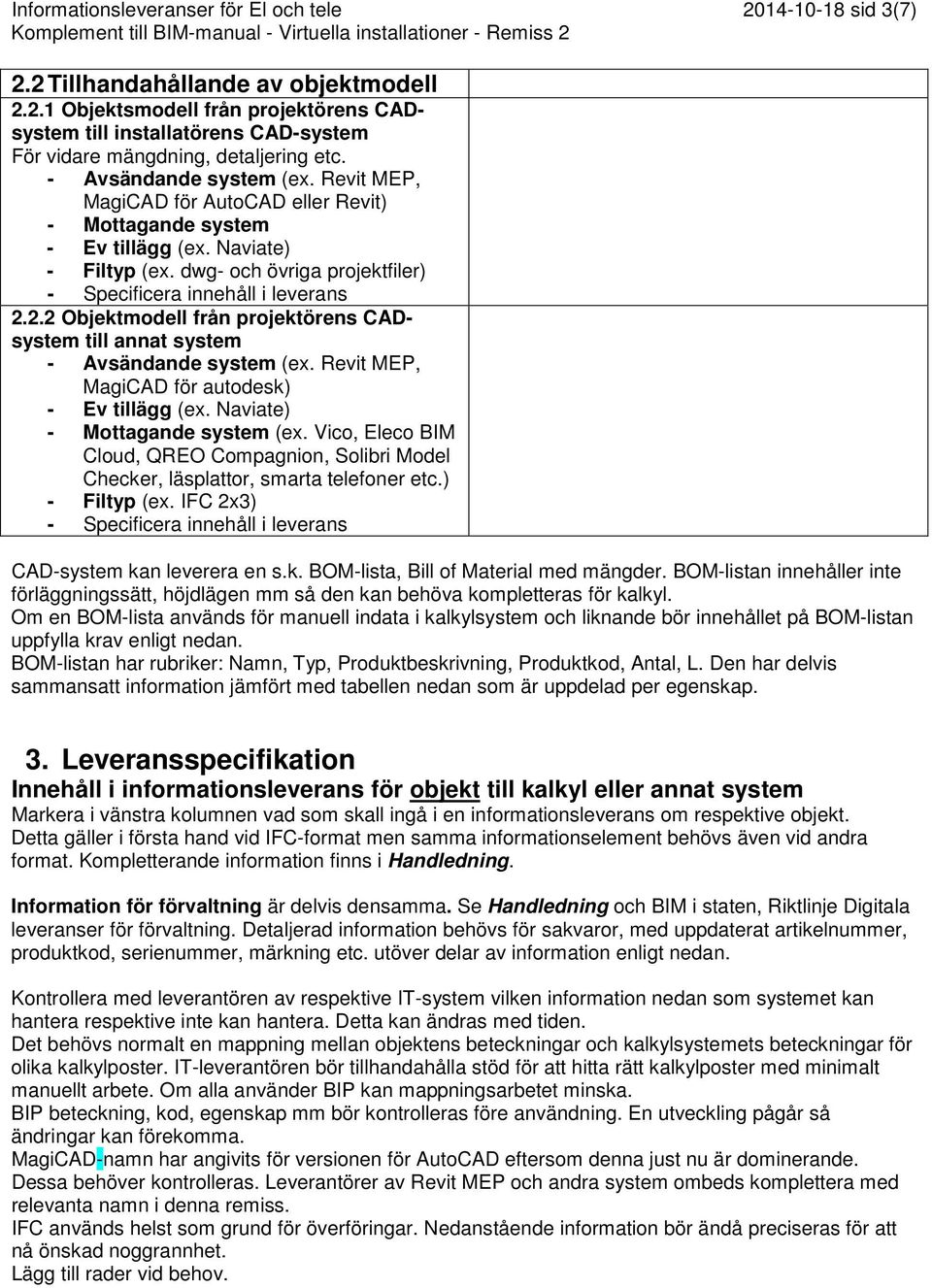

3 Informationser för El och tele sid 3(7) 2.2 Tillhandahållande av objektmodell Objektsmodell från projektörens CADsystem till installatörens CAD-system För vidare mängdning, detaljering etc. - Avsändande system (ex. Revit MEP, MagiCAD för AutoCAD eller Revit) - Mottagande system - Ev tillägg (ex. Naviate) - Filtyp (ex. dwg- och övriga projektfiler) - Specificera innehåll i Objektmodell från projektörens CADsystem till annat system - Avsändande system (ex. Revit MEP, MagiCAD för autodesk) - Ev tillägg (ex. Naviate) - Mottagande system (ex. Vico, Eleco BIM Cloud, QREO Compagnion, Solibri Model Checker, läsplattor, smarta telefoner etc.) - Filtyp (ex. IFC 2x3) - Specificera innehåll i CAD-system kan leverera en s.k. BOM-lista, Bill of Material med mängder. BOM-listan innehåller inte förläggningssätt, höjdlägen mm så den kan behöva kompletteras för kalkyl. Om en BOM-lista används för manuell indata i kalkylsystem och liknande bör innehållet på BOM-listan uppfylla krav enligt nedan. BOM-listan har rubriker: Namn, Typ, Produktbeskrivning, Produktkod, Antal, L. Den har delvis sammansatt information jämfört med tabellen nedan som är uppdelad per egenskap. 3. Leveransspecifikation Innehåll i informations för objekt till kalkyl eller annat system Markera i vänstra kolumnen vad som skall en informations om respektive objekt. Detta gäller i första hand vid IFC-format men samma informationselement behövs även vid andra format. Kompletterande information finns i Handledning. Information för förvaltning är delvis densamma. Se Handledning och BIM i staten, Riktlinje Digitala er för förvaltning. Detaljerad information behövs för sakvaror, med uppdaterat artikelnummer, produktkod, serienummer, märkning etc. utöver delar av information enligt nedan. Kontrollera med leverantören av respektive IT-system vilken information nedan som systemet kan hantera respektive inte kan hantera. Detta kan ändras med tiden. Det behövs normalt en mappning mellan objektens beteckningar och kalkylsystemets beteckningar för olika kalkylposter. IT-leverantören bör tillhandahålla stöd för att hitta rätt kalkylposter med minimalt manuellt arbete. Om alla använder BIP kan mappningsarbetet minska. mm bör kontrolleras före användning. En utveckling pågår så ändringar kan förekomma. MagiCAD- har angivits för versionen för AutoCAD eftersom denna just nu är dominerande. Dessa behöver kontrolleras. Leverantörer av Revit MEP och andra system ombeds komplettera med relevanta i denna remiss. IFC används helst som grund för överföringar. Nedanstående information bör ändå preciseras för att nå önskad noggrannhet. Lägg till rader vid behov.

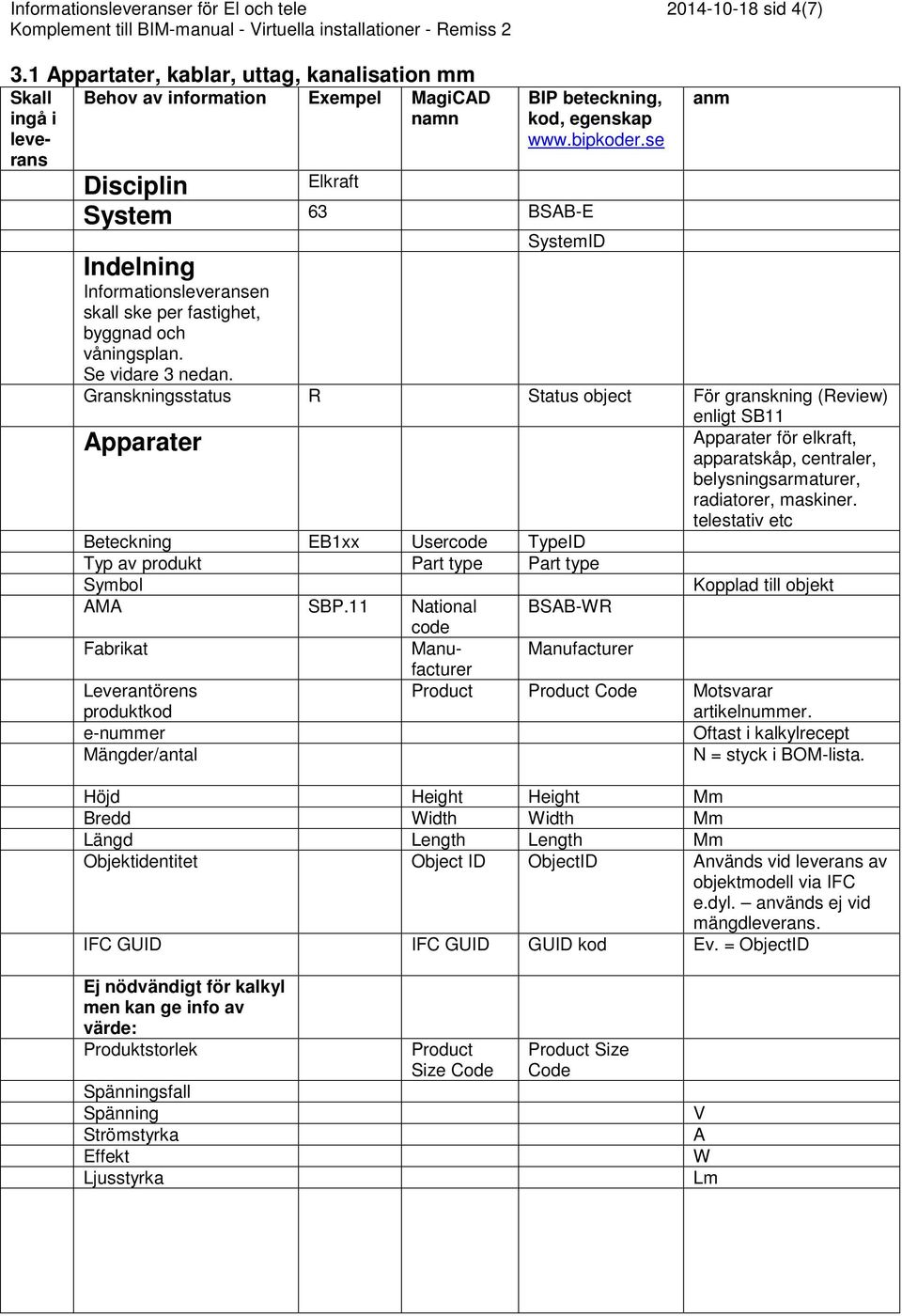

4 Informationser för El och tele sid 4(7) 3.1 Appartater, kablar, uttag, kanalisation mm Disciplin Elkraft System 63 BSAB-E SystemID Indelning Informationsen skall ske per fastighet, byggnad och våningsplan. Se vidare 3 nedan. Granskningsstatus R Status object För granskning (Review) enligt SB11 Apparater Apparater för elkraft, apparatskåp, centraler, belysningsarmaturer, radiatorer, maskiner. telestativ etc Beteckning EB1xx User TypeID Typ av produkt Part type Part type AMA SBP.11 National BSAB-WR Leverantörens produktkod Code Motsvarar artikelnummer. Mängder/antal N = styck i BOM-lista. Höjd Height Height Mm Bredd Width Width Mm Längd Length Length Mm Objektidentitet Object ID ObjectID Används vid av objektmodell via IFC e.dyl. används ej vid mängd. IFC GUID IFC GUID GUID kod Ev. = ObjectID Ej nödvändigt för kalkyl men kan ge info av värde: Produktstorlek Spänningsfall Spänning Strömstyrka Effekt Ljusstyrka Size Code Size Code V A W Lm

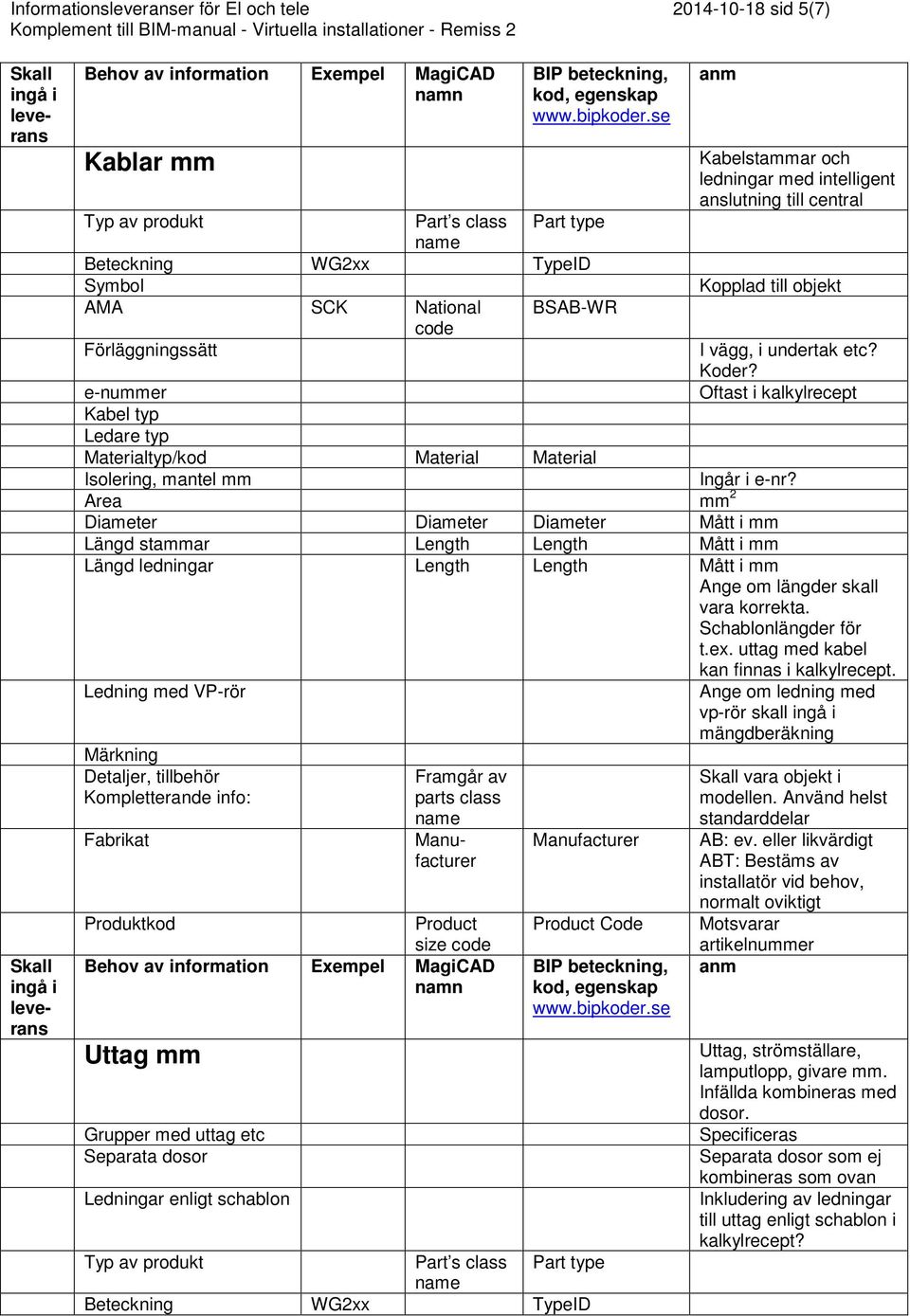

5 Informationser för El och tele sid 5(7) Kablar mm Typ av produkt Part s class Part type Beteckning WG2xx TypeID AMA SCK National BSAB-WR Förläggningssätt Kabelstammar och ledningar med intelligent anslutning till central I vägg, i undertak etc? Koder? Kabel typ Ledare typ Materialtyp/kod Material Material Isolering, mantel mm Ingår i e-nr? Area mm 2 Diameter Diameter Diameter Mått i mm Längd stammar Length Length Mått i mm Längd ledningar Length Length Mått i mm Ange om längder skall vara korrekta. Schablonlängder för t.ex. uttag med kabel kan finnas i kalkylrecept. Ledning med VP-rör Märkning Detaljer, tillbehör Kompletterande info: Framgår av parts class Produktkod size Uttag mm Grupper med uttag etc Separata dosor Ledningar enligt schablon Code Typ av produkt Part s class Part type Beteckning WG2xx TypeID Ange om ledning med vp-rör skall mängdberäkning vara objekt i modellen. Använd helst standarddelar AB: ev. eller likvärdigt ABT: Bestäms av installatör vid behov, normalt oviktigt Motsvarar artikelnummer Uttag, strömställare, lamputlopp, givare mm. Infällda kombineras med dosor. Specificeras Separata dosor som ej kombineras som ovan Inkludering av ledningar till uttag enligt schablon i kalkylrecept?

6 Informationser för El och tele sid 6(7) AMA SCK National Förläggningssätt Mängder/antal BSAB-WR I vägg, i undertak etc. Koder? N = styck i BOM-lista. Diameter Diameter Diameter mm Höjd Height Height mm Bredd Width Width mm Längd Length Length mm Materialtyp/kod Material Material Märkning Detaljer, tillbehör Kompletterande info: Produktkod size Kanalisation Code vara objekt i modellen. Använd helst standarddelar AB: ev. eller likvärdigt ABT: Bestäms av installatör vid behov, normalt oviktigt Motsvarar artikelnummer Kabelstegar, -rännor, kanaler, tomrör, stativ Typ av produkt Part s class Part type Beteckning UB4xx TypeID AMA SBD.223 National BSAB-WR Förläggningssätt Materialtyp/kod Material Material Höjd Height Height Mått i mm Normalt ej för stege Bredd Width Width Mått i mm Diameter Diameter Diameter Mått i mm Längd Length Length Mått i mm detaljer, tillbehör Kompletterande info: Produktkod Framgår av parts class Framgår av parts class size Code vara objekt i modellen. Använd helst standarddelar AB: ev. eller likvärdigt ABT: Bestäms av installatör vid behov, normalt oviktigt Motsvarar artikelnummer 3.2 Mer detaljerad information Eventuellt kompletterande innehåll i informations om projektör levererar/tillhandahåller mängder. Markera i vänstra kolumnen vad som skall en informations om respektive objekt.

7 Informationser för El och tele sid 7(7) ingå I Behov av information Exempel BIP egenskap Monteringsläge, montagehöjd Förläggningssätt i bjälklag Undertak Ingen praxis finns. Höjd över färdigt golv på resp. våningsplan. Kalkylator gör ofta egen bedömning. Undertak markeras i modell och på ritningar Genomföringar med ev. brandtätningar, ljudtätningar Infästningar, konsoler, upphängningar Montageordning Spill, skarvmetod, hjälpmaterial, förbrukningsmaterial, maskiner, ställningar, säkerhetsutrustningar mm finns normalt i kalkylsystemets recept etc. 3.3 Uttag av mängder och annan information för zoner, utrymmen mm Eventuellt kompletterande innehåll i informations om projektör levererar/tillhandahåller mängder. Markera i vänstra kolumnen vad som skall en informations om respektive objekt. ingå I Behov av information Exempel BIP egenskap Installationer uppdelat på zoner, utrymmen. Fläktrum, apparatrum Schakt Andra installationsutrymmen Övriga trånga utrymmen Mätning av ledningslängder för resp. utrymme (t.ex. vid genomföringar mellan utrymmen) via MagiCAD Room eller motsv. eller avgränsning i CAD-modell Se Handledning Mängder adderas för respektive våning till hela schaktet. Avgränsning av mängder kan ske via flödespunkter Rumsnummer Room number Från Arkitekten Rums Room Från Arkitekten Rumstyp Room type Från Arkitekten Zoner Position Vid uttag av mängder per utrymme är det viktigt att alla objekt tillhör ett utrymme. För logistik
