Informationsleveranser. Att leverera. Ett obrutet informationsflöde? Kurt Löwnertz Sweco. digitala leveranser för bygg och förvaltning
|
|
- Ann-Marie Larsson
- för 5 år sedan
- Visningar:
Transkript
1 Informationsleveranser Kurt Löwnertz Sweco Att leverera Ett obrutet informationsflöde? 1
2 Från vaxad väv till datafil En byggnad står i många år Dokumentation från tillblivelsen Information fram till idag Tekniken åldras snabbare Ritningar på väv Mikrofilm Magnetband Programvaror Hanteringen ändras Ägarna kommer och går Användarna likaså Kan inte hitta Var finns informationen? Vad heter filen? Hur kan jag söka efter den? Vilken version gäller? Kan inte läsa Gammal programversion? Okänt program? Inte tillgängligt program? Gammalt media? 2
3 Kan inte förstå Vad heter CAD-lagren? Vilken klassifikation används? Vilka namn har objekten? Vilka egenskaper har objekten? Kan inte lita på Hur noggrann är informationen? Hur komplett är informationen? Hur aktuell är informationen? Vem ansvarar? Finns inte Vilka areor? Vilka funktionskrav? Vilka material? Vilket underhåll? 3
4 Vad behövs för att lösa problemen? Genomförande Metod Standard Standard CEN SIS ISO en öppen, opartisk och stabil specifikation Standarder för vad? 1. Begrepp och termer så att man förstår varandra 2. Ledning för kvalitet och säkerhet 3. Klassifikation för att ordna information 4. Struktur för att hantera information 5. Format för integration och hållbarhet 4
5 Att kommunicera Kommunikationsteknik Data Språk Begrepp Begreppen: Modeller och dokument Modeller är samlad avbildning av verkligheten Dokument är presentation Dokumentorienterat kontra modellorienterat Typer av modeller Plan modell (2D-grafik) Volymmodell (3D-grafik) Bygginformationsmodell (BIM) Informationsmängder är en samlande term Ritning (papper) Förteckning (webbsida) Modell Presentationsfilter Innehållsfilter Visualisering (film) Dokument Begreppen: Modeller och dokument Modell Innehållsfilter Referenser Länk Referens Presentationsfilter Dokument 5
6 Begreppen: Objekt En representation av verkligheten Fysiska objekt Processobjekt Har egenskaper Grafiska Alfanumeriska Klassificeras med BSAB IFC Fi2 Presenteras i vyer Ting Objekt Fysiskt/ Process Vy Verklighet Representation BSAB/IFC/ Fi2 Presentation Begrepp: Informationsmängd och leverans Informationsmängd Utväxlingsbar mängd data Dokument eller modell Informationsleverans Informationsmängder som utväxlas för ett ändamål Kan vara inom eller mellan skeden Beskrivs i Leveransspecifikation Dokumenteras med Leveransmeddelande Leverans Informationsmängder Leveransegenskaper Egenskaper Förteckning Egenskaper Beteckningar Beteckningar och förkortningar allmänt SS Ritningsnummer SS Utrymmen SS-ISO
7 Termer Bygg- och förvaltningsdokumentation SS Rikstermbanken, Fastighetslexikon Ledningssystem Kvalitet ISO 9000-serien Miljö ISO serien Arbetsmiljö ISO 1000-serien Informationssäkerhet ISO serien Klassifikation byggdelar och utrymmen Ramverksstandard ISO BSAB 96 Byggdelar Produktionsresultat Byggnadsverk Utrymmen 7
8 Klassifikation dokument Dokumentklasser för att gruppera och söka dokument (baserad på metadatastd ISO 2045) Utväxling mellan processer Struktur IFC (ISO PAS 16739) för byggobjekt CAD-lager ISO för presentation Metadata ISO 2045 för dokumenthantering
9 Utväxling mellan system Format För överföring gbxml för miljö- och energidata metadataxml för dokumentmetadata För överföring och lagring ifcxml för byggobjekt Fi2xml för förvaltning LandXML för landskapsinformation PDF/A Metoden ett överenskommet sätt att genomföra processen 9

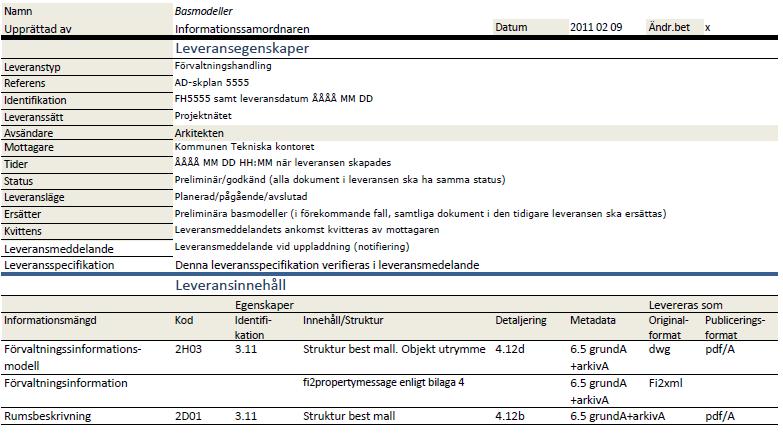

10 Processer och leveranser Ägare Myndigheter Arkitekt Projektörer Projektledare Beställare Byggare Underentreprenörer Materialleverantörer Förvaltare Brukare Entreprenörer Utredning Projektering Byggande Förvaltning Program Bygghandlingar Förvaltningshandlingar Verksamhetskrav Kurt Löwnertz 2010 Leveransspecifikation Leveransens ändamål Krav på leveransen Vilka informationsmängder Krav på innehåll och struktur Objekt Objektegenskaper Leveransspecifikation 10

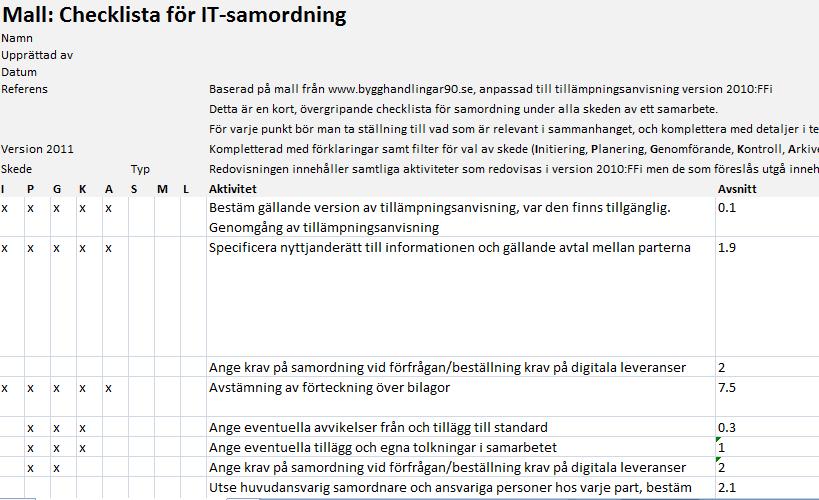

11 Mallar och checklistor IT-samordning aktiviteter Roller och ansvar Leveransmeddelande IT-samordning Genomförandet ett samspel mellan flera parter för att nå det avtalade resultatet 11
12 Initiering Planering Genomförande Kontroll Avslut Initiering Avtal Roller definieras Ansvar fördelas Villkor ställs upp Konsekvenser utreds och överenskoms Planering Innehåll definieras Aktiviteter Tid Beroenden 12
13 Genomförande Etablera kunskapsnivå Utför enligt rutiner Hantera förändringar Kontroll Hjälpmedel Egenkontroll Godkännande Avslut Reglera ekonomiskt enligt avtal Ta vara på erfarenheter 13
14 14
