1 Förstudie Detaljeringsnivå för informationsleveranser HÅKAN NORBERG

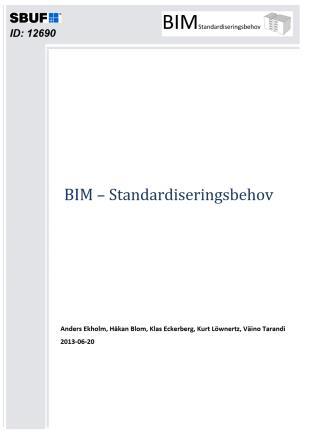

2 BAKGRUND 10 förslag till större utvecklingsprojekt: 1. Nationella riktlinjer för BIM 2. Utveckling av klassifikation för BIM 3. Samordning av informationsstrukturer för BIM och GIS 4. Informationsleveranser med egenskapsuppsättningar 5. Applikationsgränssnitt mot gemensamma informationskällor 6. Formatstandarder och deras tillämpning internationellt och nationellt 7. Utveckling och sammanslagning av IFC och LandXML, till både hus och anläggning 8. Utveckling och tillämpning av obcf open BIM Collaboration Format 9. Utveckling av digitala begreppsbestämningar i standardavtal, förstudie 10. Offentlig upphandling med krav på BIM-leveranser

3 BAKGRUND Mål Föreslå en branschgemensam nomenklatur avseende detaljeringsnivå. Föreslå upplägg för införande på bredare front. Avgränsningar Husbyggnation Systemutformning till överlämnade Resultat Ramverk för definition av detaljeringsnivå Detaljeringsnivåer enl. modifierad LOD (AIA E ) Exempel på leveransspecifikationer Förslag till fortsättning Noggrannare definitioner av begrepp i ramverket Framtagning av mallar för leveransspecifikationer Vår analys + Ramverk + LOD - Dokumentorienterad kravställning och uppföljning Svårt att tillämpa i praktiken - Särskiljer inte på detaljeringsnivåer för geometri och egenskaper

4 OM PROJEKTET Syfte Överbrygga glappet mellan tidigare förstudie och kommande projekt inom Smart Built Environment (Projekt 1 & 4). Skapa en grund som möjliggör bredare implementering på kort sikt. Mål Skapa gemensamma begrepp och gällande objektorienterade informationsleveranser. Definiera principer för kravställning och uppföljning av objektorienterade informationsleveranser genom tillämpning av CoClass. Engagera flera från branschen Identifiera aktörer för kommande arbete i SBE projekt 1 & 4. Organisation Sökande: Jan Svedman, Peab Projektledning: Rogier Jongeling & Håkan Norberg, Plan B Genomförande Omvärldsanalys Definiera grund för informationsleveranser Workshops med intressegrupper inom BIM Alliance Sammanställning av resultat Presentation Tidplan sept 2016 okt 2016: Initiering nov 2016 jan 2017: Genomförande feb 2017 mars 2017: Presentation

5 ATT KRAVSTÄLLAOBJEKTORIENTERAT Enligt klassindelning Objekttyp (ex: Pelare) BSAB96 (ex: 27.D/11 - Pelarstommar platsgjuten betong CoClass(ex: =BJ.ULD.ES Pelarbalksystem>Pelare>Platsgjutna konstruktioner för hus Tre aspekter: Geometri Placering Egenskaper Färdigställandegrad LOD Vanliga feltolkningar: Nivåerna definieras per modell Kraven tolkas enbart som geometrisk detaljeringsgrad Nivåer likställs med handlingsstatus

6 LOD Level of Detail Detaljeringsgrad Vico Software 2004 Hur slutgiltig (definitive) informationen om ett objekt är m.h.t. kostnadskalkylering Kvantitet Development Färdigställandegrad American Institutes of Architects (AIA) 2008 Hur tillförlitlig (decisiveness) information om ett objekt är utan specifik hänsyn till tillämpning Kvalitet Geometri är likställd övriga egenskaper Beskrivning: Kontorsstol m hjul & armstöd Kontorsstol m hjul & armstöd Kontorsstol m hjul & armstöd Kontorsstol m hjul & armstöd Kontorsstol m hjul & armstöd Bredd: Djup: Höjd: Tillverkare: Herman Miller Herman Miller Herman Miller Herman Miller Herman Miller Modell: Mirra Mirra Mirra Mirra Mirra Inköpsdatum: LOD:

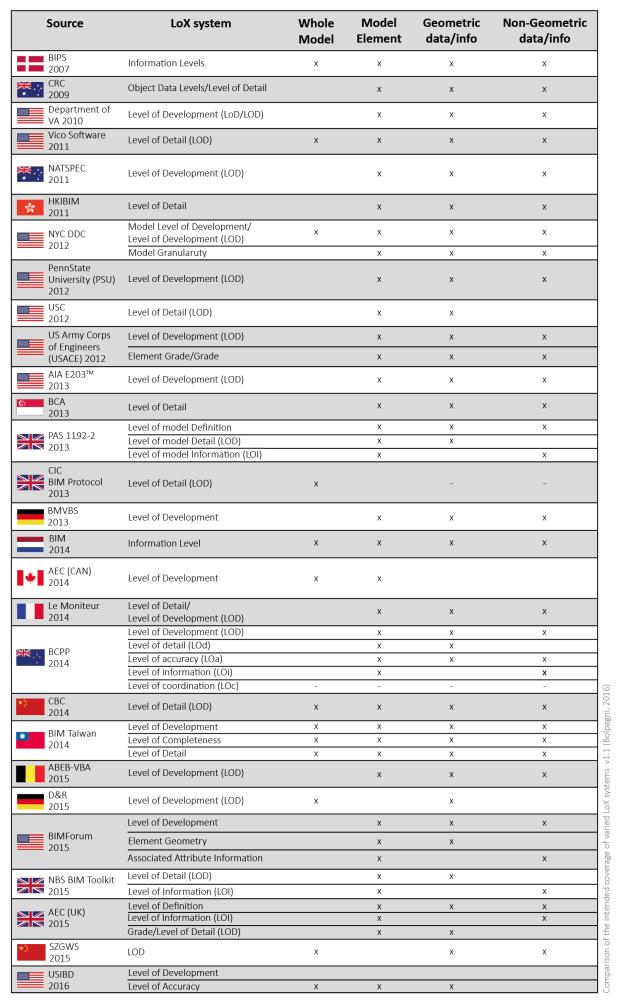

7 OMVÄRLDSANALYS

8 OMVÄRLDSANALYS

9 OMVÄRLDSANALYS

10 OMVÄRLDSANALYS

11 OMVÄRLDSANALYS AIA G Definition av LOD-nivåer BIM Forum LOD Specification Tolkning av AIA G inklusive illustrerade exempel Model Element Table inkl. egenskapsuppsättningar Strukturerad enligt CSI UniFormat 2010 (refererar även till OmniClass och MasterFormat)

12 PRAKTISKT EXEMPEL

13 LOD I SVERIGE? Tillämpbar för alla typer av Byggnadsverk Tillämpbar genom hela samhällsbyggnadsprocessen Elementtabell enligt CoClass Egenskaper enligt CoClass Ska ingå som en del av Nationella Riktlinjer Digital/objektorienterad kravställning och uppföljning Teoretisk referensram? G & BIMForum LOD Specfication? buildingsmart Standards? IFC? MVD? BCF? IFD? IDM? Nomenklatur Informationsnivåer? Färdigställandegrad? Model View Definition? LOD-definitioner per delprocess?

14 KOMMANDE AKTIVITETER Definiera grund för informationsleveranser Nomenklatur Definition av nivåer Rutinbeskrivning Genomföra workshops En workshop per intressegrupp inom BIM Alliance Varje workshop förväntas resultera i: Exempel på kravställda och utförda informationsleveranser Exemplen ska omfatta: Flera delar av samhällsbyggnadsprocessen Flera tabeller inom CoClass Flera tillämpningsområden Sammanställa resultat och sprida information

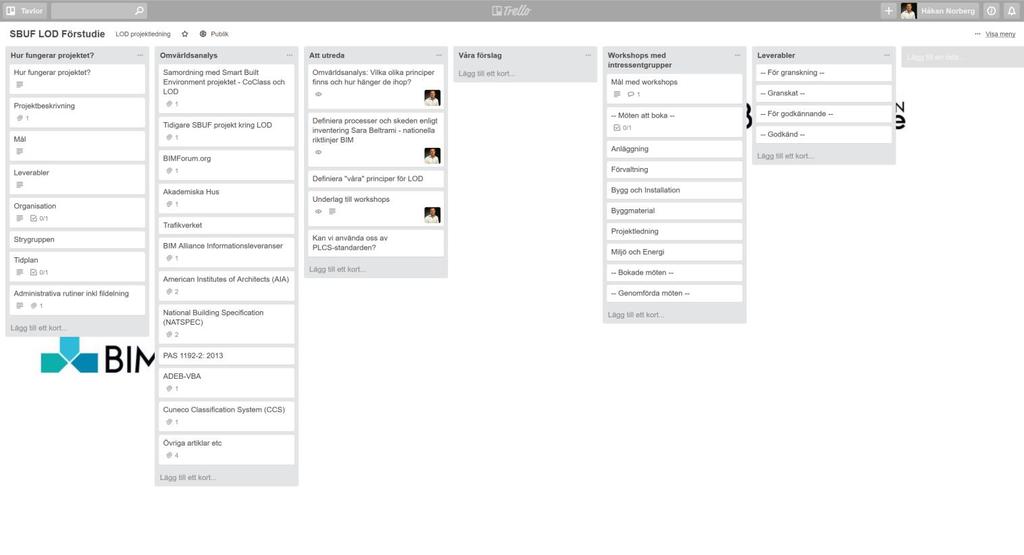

15 BESÖK VÅR TRELLOTAVLA

16 Förstudie Detaljeringsnivå för informationsleveranser HÅKAN NORBERG
