GIS kopplat till BIM. Annelie Norlin

Transkript

1 GIS kopplat till BIM Annelie Norlin

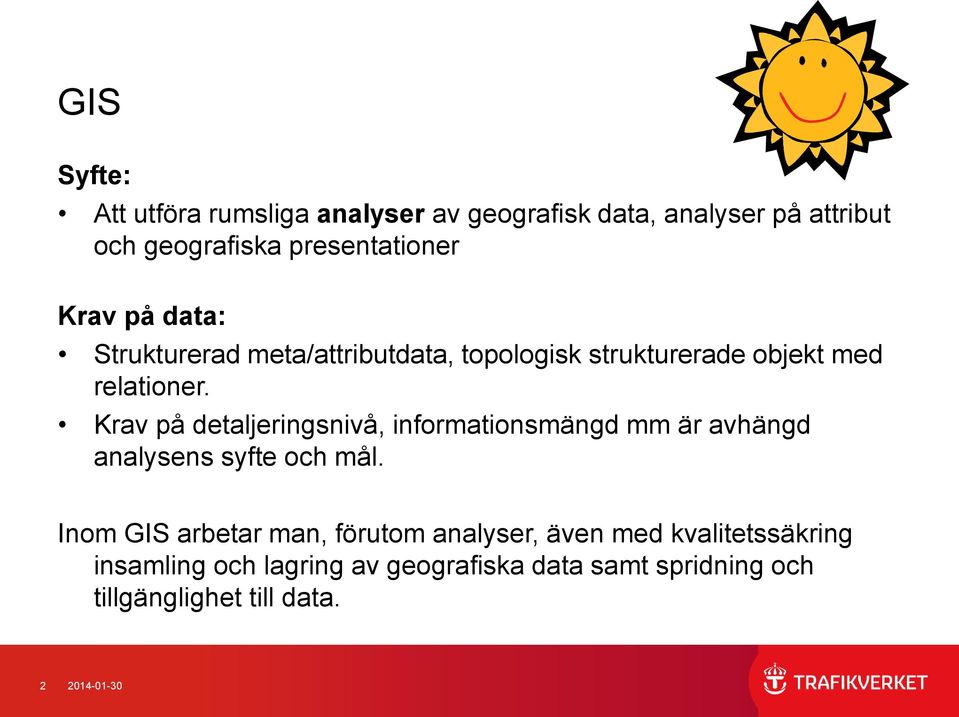

2 GIS Syfte: Att utföra rumsliga analyser av geografisk data, analyser på attribut och geografiska presentationer Krav på data: Strukturerad meta/attributdata, topologisk strukturerade objekt med relationer. Krav på detaljeringsnivå, informationsmängd mm är avhängd analysens syfte och mål. Inom GIS arbetar man, förutom analyser, även med kvalitetssäkring insamling och lagring av geografiska data samt spridning och tillgänglighet till data

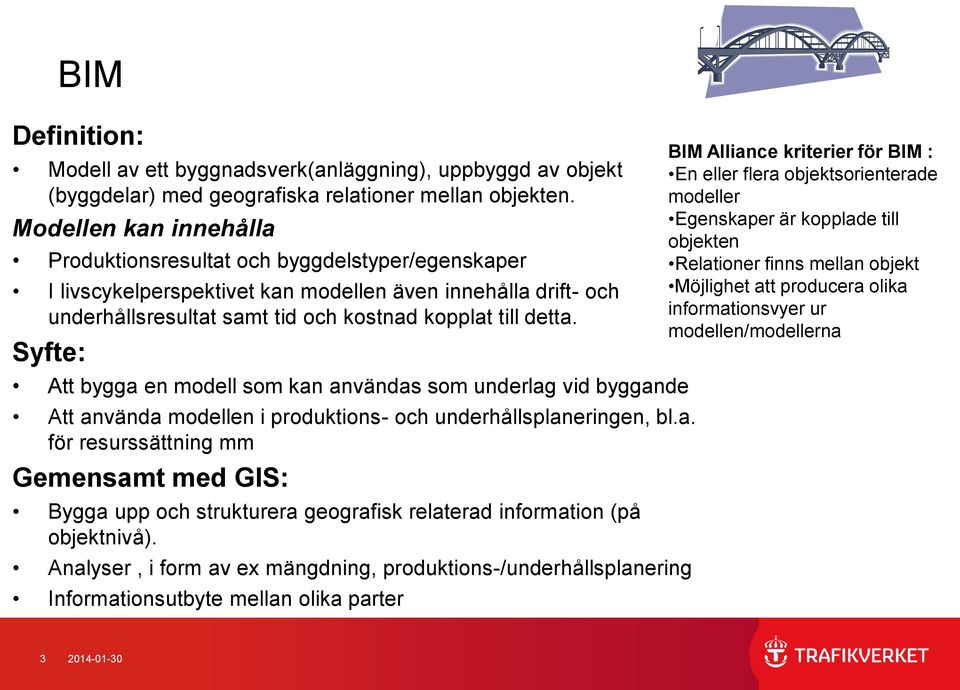

3 BIM Definition: Modell av ett byggnadsverk(anläggning), uppbyggd av objekt (byggdelar) med geografiska relationer mellan objekten. Modellen kan innehålla Produktionsresultat och byggdelstyper/egenskaper I livscykelperspektivet kan modellen även innehålla drift- och underhållsresultat samt tid och kostnad kopplat till detta. Syfte: Att bygga en modell som kan användas som underlag vid byggande Att använda modellen i produktions- och underhållsplaneringen, bl.a. för resurssättning mm Gemensamt med GIS: Bygga upp och strukturera geografisk relaterad information (på objektnivå). Analyser, i form av ex mängdning, produktions-/underhållsplanering Informationsutbyte mellan olika parter BIM Alliance kriterier för BIM : En eller flera objektsorienterade modeller Egenskaper är kopplade till objekten Relationer finns mellan objekt Möjlighet att producera olika informationsvyer ur modellen/modellerna

4 BIM idag Geografiska objekt skapas i CAD-miljö och sorteras på lagernivå Attribut/egenskaper systematiseras enligt befintliga system för klassificering: SB11 övergripande system för elementkodning BSAB för byggda objekt BH90 för landskapsinformation SB11:s alternativtabeller för övriga attribut TDOK Krav i entreprenadupphandling beskrivs i andra termer (OTB/TB) Det saknas system för kodning av administrativa objekt, produktionsrelaterade objekt, presentationsobjekt mm Datautbyte sker genom förbestämt överföringsformat Kodningen, som egentligen bär attributdata, sker på filnamnsnivå och lagernamnsnivå. Denna attributdata är inte anpassad för GIS-analyser Upphandlingsrutiner påverkar möjlighet till avancerade modeller

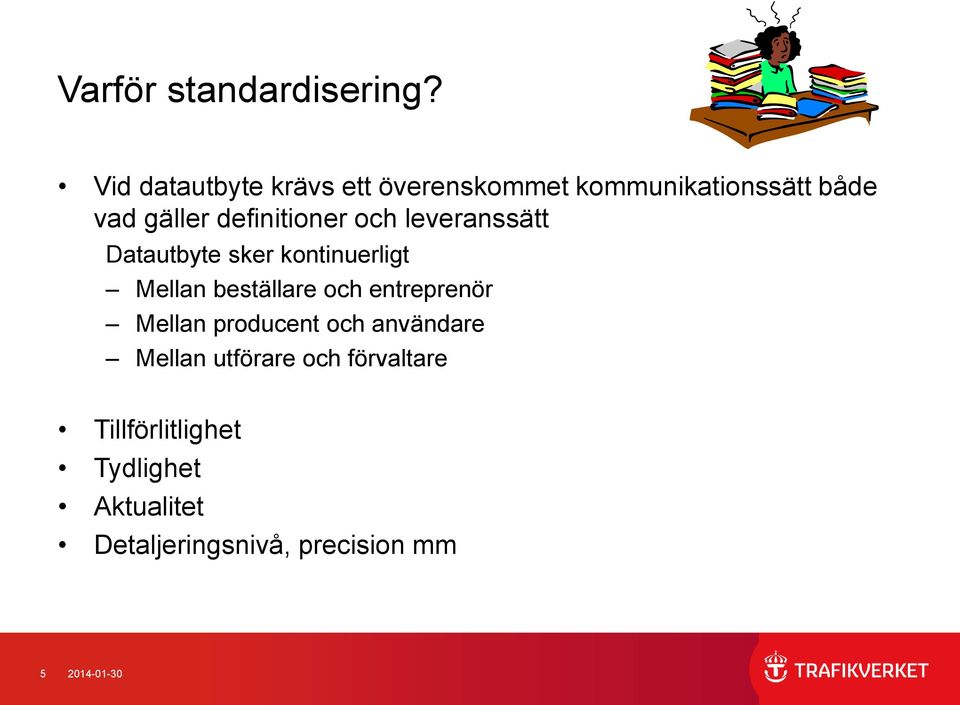

5 Varför standardisering? Vid datautbyte krävs ett överenskommet kommunikationssätt både vad gäller definitioner och leveranssätt Datautbyte sker kontinuerligt Mellan beställare och entreprenör Mellan producent och användare Mellan utförare och förvaltare Tillförlitlighet Tydlighet Aktualitet Detaljeringsnivå, precision mm

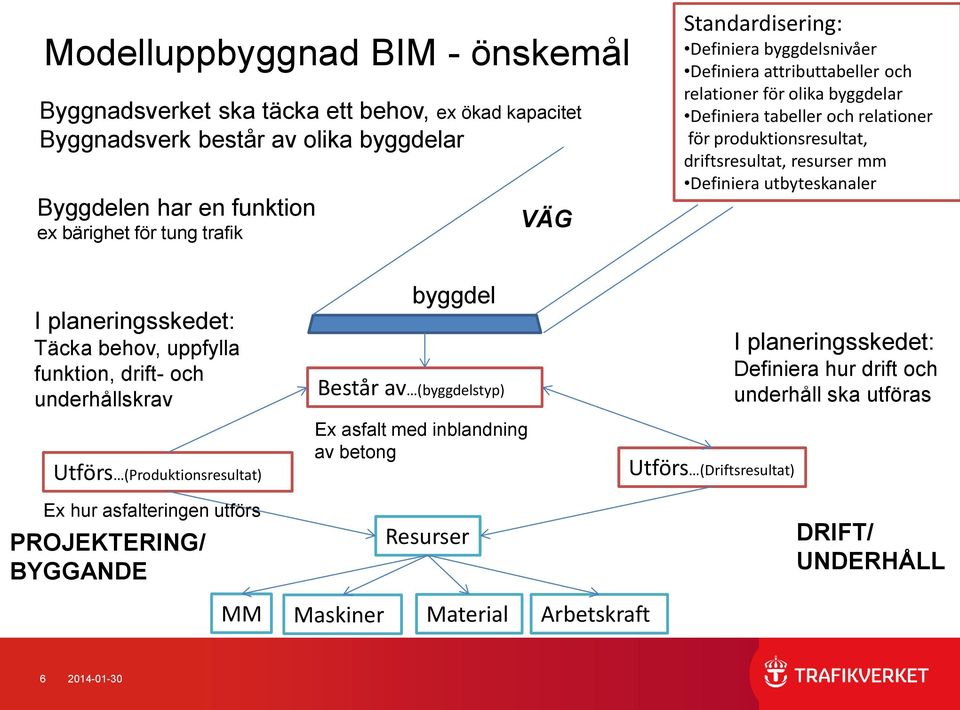

6 Modelluppbyggnad BIM - önskemål Byggnadsverket ska täcka ett behov, ex ökad kapacitet Byggnadsverk består av olika byggdelar Byggdelen har en funktion ex bärighet för tung trafik VÄG Standardisering: Definiera byggdelsnivåer Definiera attributtabeller och relationer för olika byggdelar Definiera tabeller och relationer för produktionsresultat, driftsresultat, resurser mm Definiera utbyteskanaler I planeringsskedet: Täcka behov, uppfylla funktion, drift- och underhållskrav Utförs (Produktionsresultat) Ex hur asfalteringen utförs PROJEKTERING/ BYGGANDE byggdel Består av (byggdelstyp) Ex asfalt med inblandning av betong Resurser Utförs (Driftsresultat) I planeringsskedet: Definiera hur drift och underhåll ska utföras DRIFT/ UNDERHÅLL MM Maskiner Material Arbetskraft

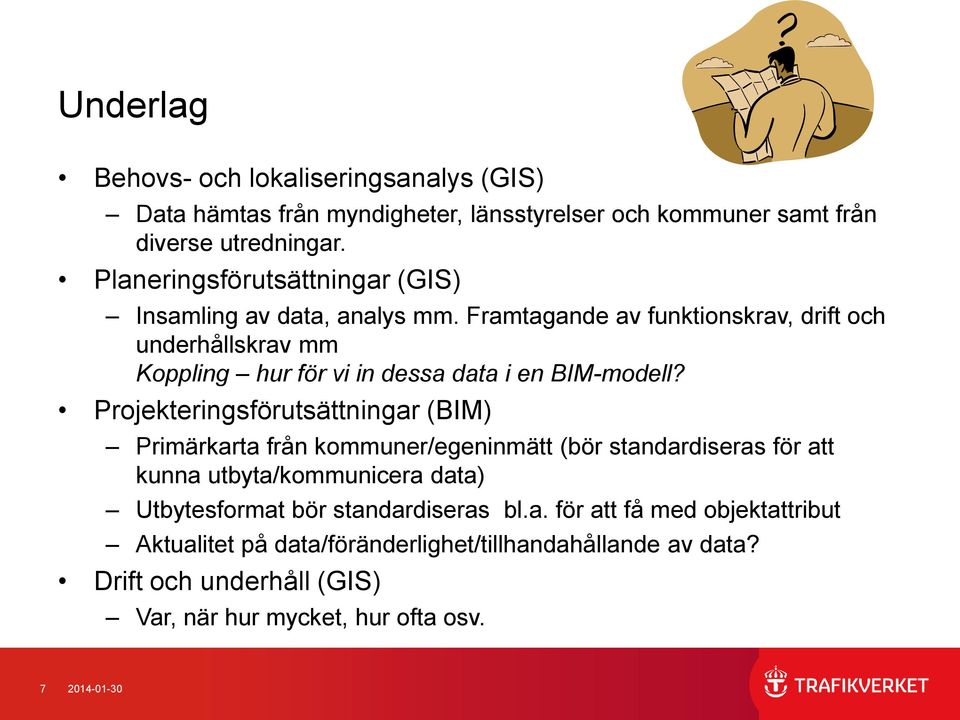

7 Underlag Behovs- och lokaliseringsanalys (GIS) Data hämtas från myndigheter, länsstyrelser och kommuner samt från diverse utredningar. Planeringsförutsättningar (GIS) Insamling av data, analys mm. Framtagande av funktionskrav, drift och underhållskrav mm Koppling hur för vi in dessa data i en BIM-modell? Projekteringsförutsättningar (BIM) Primärkarta från kommuner/egeninmätt (bör standardiseras för att kunna utbyta/kommunicera data) Utbytesformat bör standardiseras bl.a. för att få med objektattribut Aktualitet på data/föränderlighet/tillhandahållande av data? Drift och underhåll (GIS) Var, när hur mycket, hur ofta osv

8 GIS analysfunktionalitet, sök, presentation BIM modell av anläggning med objekt strukturerad informationsbärare
