S å s k a p a r B I M f ö r u t s ä t t n i n g a r f ö r l i v s c y k e l a n a l y s o c h h å l l b a r a b y g g p r o c e s s e r

Transkript

1 S å s k a p a r B I M f ö r u t s ä t t n i n g a r f ö r l i v s c y k e l a n a l y s o c h h å l l b a r a b y g g p r o c e s s e r M A T S P E R S S O N, H A M O N A S H R A F Z A D E H, P E T T E R A L M

2 Vad är BIM? BIM handlar om att skapa och använda digitala modeller av byggnadsverk i samhällsbyggandet. De digitala modeller som skapas kallas Byggnadsinformationsmodeller och arbetssättet kallas Byggnadsinformationsmodellering. Båda begreppen förkortas BIM.

3 Förutsättningar för att göra BIM hållbart? För att arbetssättet (dvs. Byggnadsinformationsmodelleringen) skall bli hållbart så måste man skapa en process för effektiv informationshantering över tiden. Detta kallar vi BIM i ett livcykelperspektiv (eller på fikonspråk BLM = Building Lifcycle Management)

4 TRENDER

5

6 Sverige har för första gången passerat 10 miljoner folkbokförda invånare

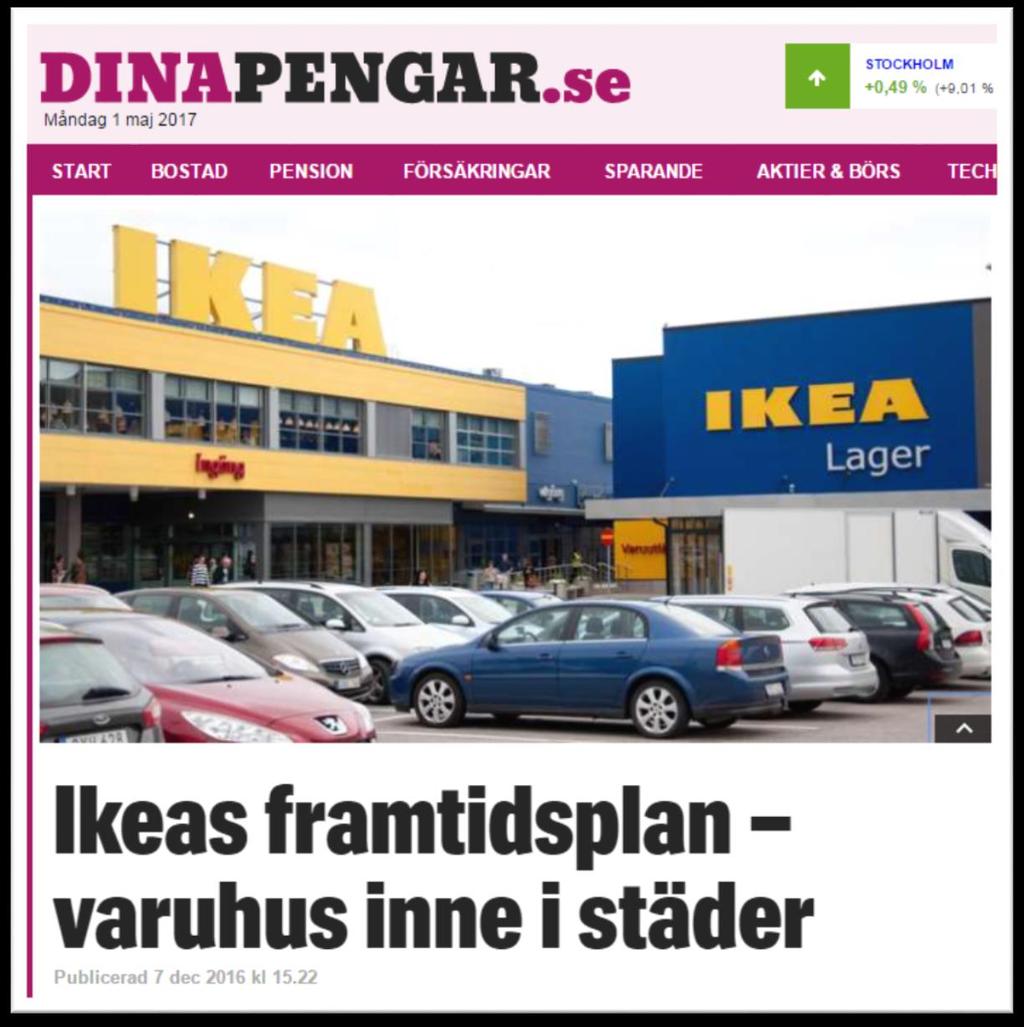

7 Väx tillsammans med den pågående urbaniseringen

8

9

10 Hållbart miljötänk skapar vinster för oss alla

11 DIGITALISERA ARBETSPLASEN

12 Fördelar med digitalisering

13 DIGITALISERA ARBETSPLASEN Effektivisera Skapa en attraktiv arbetsplats Bättre kontroll Få ner kostnader Högre kvalité

14 BEFINTLIGT UNDERLAG DIGITALISERAT UNDERLAG

15

16 RÄTT DIGITALISERAT UNDERLAG

17 BUILDING INFORMATION MANAGEMENT

18 D E T O B R U T N A I N F O R M A T I O N S F L Ö D E T

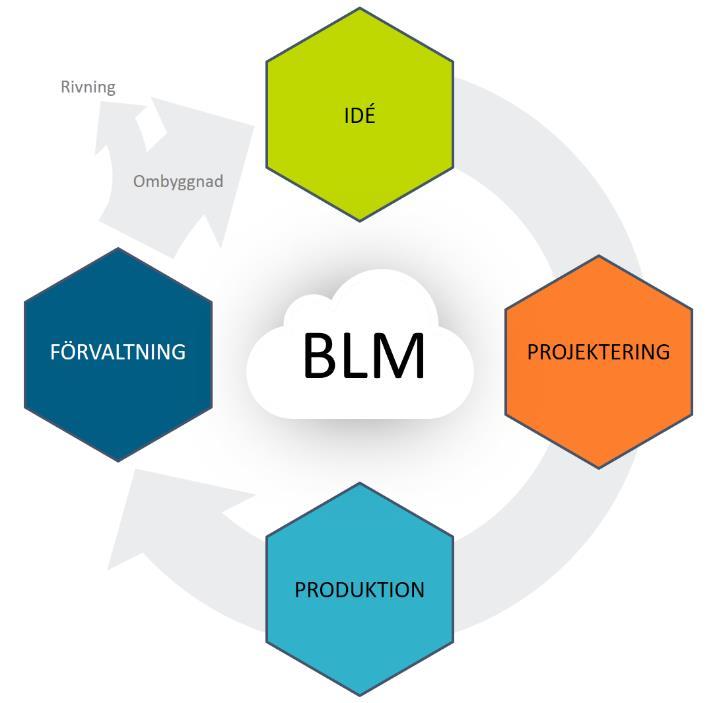

19 Rivning IDÉ Ombyggnad FÖRVALTNING PROJEKTERING PRODUKTION

20 F Ö R V A L T A R E N S K R A V!!!!

21 F Ö R V A L T A R E N S K R A V F Ö R Ä D L A S U N D E R P R O J E K T E R I N G E N I projektering effektiviseras informationshanteringen för den enskilda projektören men även samarbetet mellan aktörer. På samma sätt som att en projektportal för dokument effektiviserar dokumenthanteringen för samtliga aktörer förbättras samarbetet kring beskrivningar av olika byggnadsdelar med en gemensam databas för BIM-data

22 F Ö R V A L T A R E N S K R A V K O M P L E T T E R A S U N D E R B Y G G S K E D E T

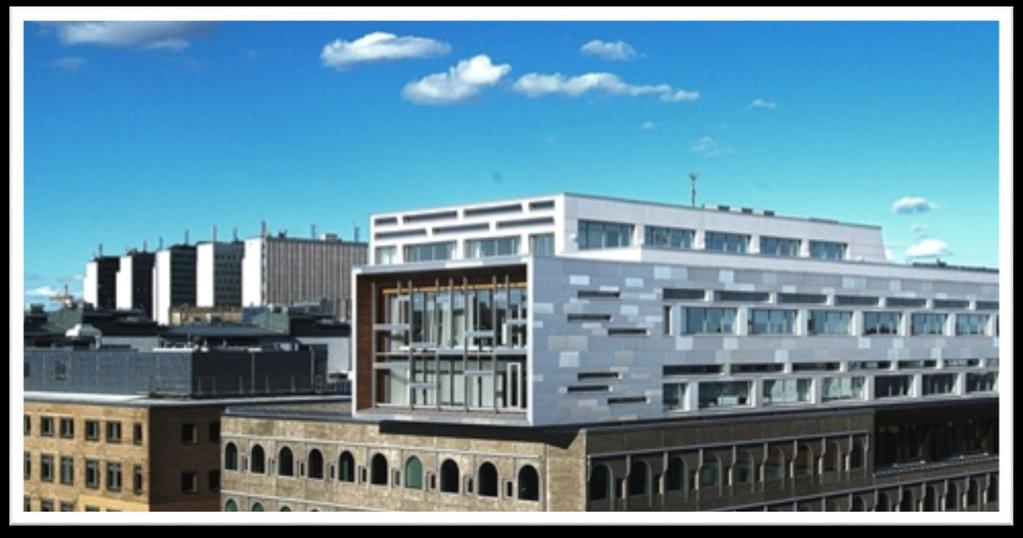

23 Exempel LOCUM Botkyrkabyggen Hammarö kommun Familjebostäder Landstinget i Kalmar Region Kronoberg

24 B I M F Ö R F Ö R V A L T N I N G Vad behöver verkligen förvaltare? «Förvaltare behöver BIM-data mer än grafik» Fig: Förhållandet för grafik och dataändringar över byggnadens livscykel PROJEKTERING PRODUKTION DRIFT OCH FÖRVALTNING Förlaga: BIM for FACILITY MANAGERS / IFMA, IFMA Foundation; Paul Techholz, editor

25 I N F O R M A T I O N S F L Ö D E T Vilken information använder förvaltare? «Need to have» «Nice to have» «Arkiv» Fig: Förhållandet användning information över byggnadens livscykel PROJEKTERING PRODUKTION DRIFT OCH FÖRVALTNING

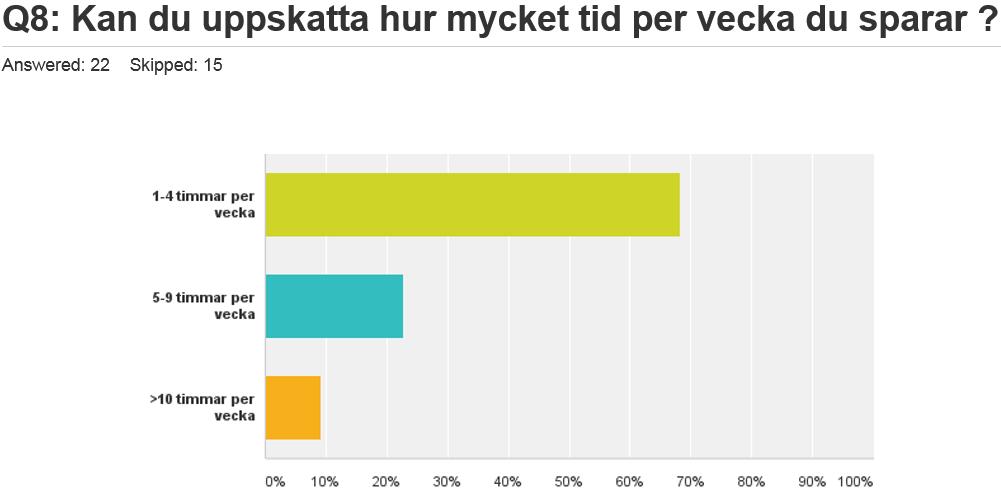

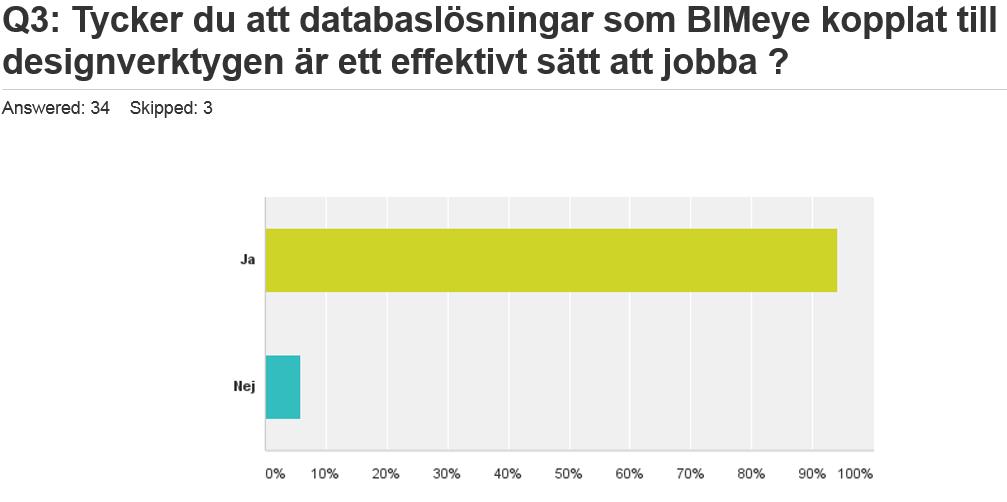

26 N Y T T O E F F E K T E R I P R O J E K T Kundundersökning gjord på användare i projekt som använder vår BIMeye databas som stöd för en samordnad informationshantering: 95% tycker att det är en effektivt sätt att arbeta I genomsnitt uppskattar våra användare att de sparar 4,5 timmar per vecka arbeta på detta sätt Tidsbesparing för projekt med 100 individer som jobbar 44 veckor/år x 4,5 timmar/vecka = c:a timmar/år

27 I N F O R M A T I O N S F L Ö D E T Vilken information använder produktion ifrån projekteringen? Fig: Förhållandet användning information över byggnadens livscykel PROJEKTERING PRODUKTION Utsättningsdata «Need to have» Produktinformation Tex ALL information «Nice to om have» dörr/rumsbeskrivning mm Logistikplanering: «Arkiv» - Leveranspaket - Destinationer osv... DRIFT OCH FÖRVALTNING

28 N Y T T O E F F E K T E R I P R O D U K T I O N Under produktionen används data som effektivt projekterats fram och samlats projektdatabasen för processer kring Ex. Mängder Kalkyl Leveransplanering Under produktion kommuniceras med underentreprenörer. Under produktion tillför även entreprenör sk. eftermarknadsinformation, as-built-data, som är mycket värdefull för fastighetsägare i sina processer med drift- och underhåll. Ex. Produktval Garantitider Besiktningsintervall Drifts- och skötselinstruktioner.

29 I N F O R M A T I O N S F L Ö D E T Vilken information använder förvaltare ifrån projektet? Miljövarubedömning Produktval Tillverkare Garantitider Monterad av Besiktningskrav Besiktningsintervall DU instruktioner PROJEKTERING osv PRODUKTION «Need to have» «Nice to have» «Arkiv» DRIFT OCH FÖRVALTNING

30 B I M F Ö R F Ö R V A L T N I N G Vilken information använder förvaltare i sina dagliga verksamhet? «Need to have» «Nice to have» «Arkiv» PROJEKTERING PRODUKTION DRIFT OCH FÖRVALTNING

31 B I M F Ö R F Ö R V A L T N I N G Rätt nivå Ansvar Installationer med stort ekonomiskt värde Stor driftspåverkan Besiktningspliktig Brandskyddsrelaterad Myndighetsbesiktningar, egenkontroller i form av Miljöbalken och Lagen om skydd mot olyckor(sba)

32 I N F O R M A T I O N S F L Ö D E T Obrutna informationsflödet Kravställning Projektering Produktion Förvaltning Projektdatabas Ombyggnad Överlämning Geometri och Assetdatabas med information Internet of things

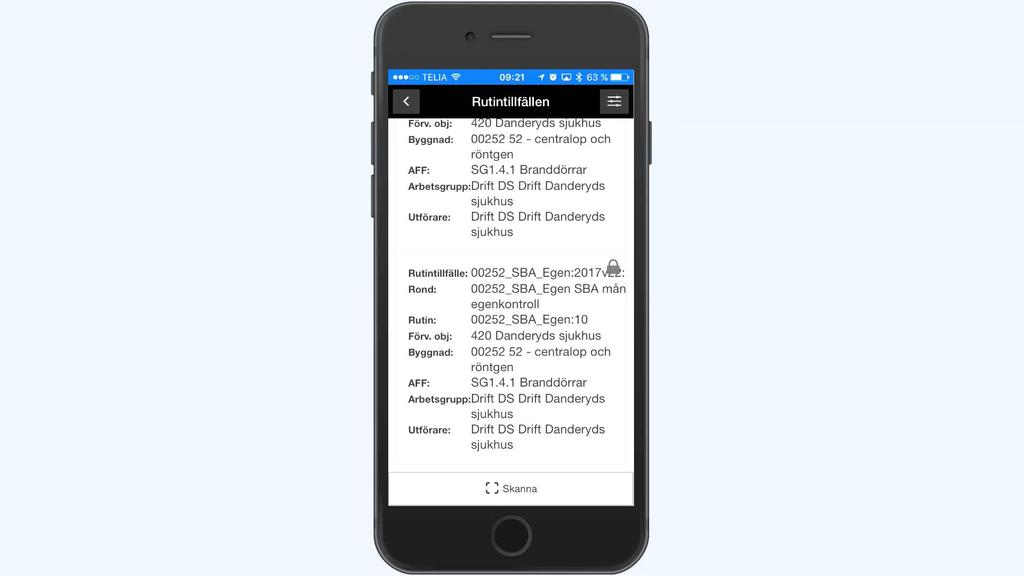

33 D I G I T A L F Ö R V A L T N I N G Informationen om kunder, fastigheter och objekt Ledning och styrning Administrativ förvaltning Teknisk förvaltning Verksamhetsanknuten service Projektstyrning

34 man genom hela BIM-projekteringen skapa en oöverträffad noggrannhet i all sorts mängdning och kalkylering. Av detta följer således att det måste ställas mycket höga krav på alla deltagare i en BIM-projektering vad gäller modelleringen och de datamängder som ingår i modellerna. Förvaltning I förvaltningsprocessen ligger kanske de största vinsterna av att tillämpa BIM. Stora ekonomiska värden går att skörda genom återanvändning av information från projekteringen, kopplingen mellan verkligheten och den digitaliserade representationen samt återkopplingen från förvaltad digital information till omoch nyprojektering. Bland annat har Sweco visat i ett antal samarbeten och examensarbeten med Chalmers och högskolan i Jönköping att värdet av återanvändning av BIM-information från projekteringen i förvaltningen motsvarar % av projekteringskostnaderna. Precis som i en vanlig byggnadsprocess är det viktigt att tidigt vara med och påverka vilken information som ska föras vidare från tidigare skeden. Det är också viktigt att besluta om vilken information som ska hållas uppdaterad och vilken som ska arkiveras. Ur: BIM digitalisering av byggnadsinformation I offentliga fastighetsorginisationer Sveriges Kommuner och Landsting ISBN Ombyggnad En väl upprätthållen BIM-modell innehåller stora delar av den information som en ombyggnation kan komma att behöva. Detta innebär att

35 D E S I G N M A N A G E M E N T F O R U M

36 D E S I G N M A N A G E M E N T F O R U M

37 Rivning IDÉ Ombyggnad FÖRVALTNING PROJEKTERING PRODUKTION

38 Hur många jobbar så här då? Nuläge avseende BIM-projekt med ett databasdrivet processtöd där vi är involverade: 100 projekt omfattande c:a 500 aktiva användare. användarna är Arkitekter, Ingenjörer, Entreprenörer, Byggherrar och Fastighetsägare. ett antal av ovanstående har en uttalad ambition om att informationen som skapas skall med in vidare in i förvaltningsprocessen när dessa är färdigställda. 50% av nya projekt som initierats i BIMeye idag beställs av entreprenörer, byggherrar och ägare/förvaltare såsom: NCC, Veidekke/Arcona, Skanska, Falu Kommun, Botkyrkabyggen, Riksdagsförvaltningen och Akademiska Hus.

39 Summering Sinnessjukdom har definierats som att göra samma sak på samma sätt och förvänta sig ett annat resultat. Brian Tracy
