1 MASSHANTERING Förbifart Stockholm 11: Massdisponering i Förbifart Stockholm Presentationen behandlar på en övergripande nivå hur masshanteringen är tänkt att lösas i Förbifart Stockholm. Hinder och möjligheter sammanfattas för det aktuella projektet sett utifrån en rad olika frågeställningar. Patrick Söderström

2 Agenda Kort Info om Förbifart Stockholm Produktionsplan i Systemhandling Förbifartens BIM och tillämpningar Utmaningar och förutsättningar

3 Projekt Förbifart Stockholm Längd: Restid: Antal körfält: Tunnel: Ramptunnel: Tvärtunnel: Arbetstunnel: Trafikplatser: Hamnar: drygt 21 km ca 15 min 3 i vardera riktning 2 x 18 km huvudtunnel 20 km 2,7 km 3,0 km 6 st 3 st

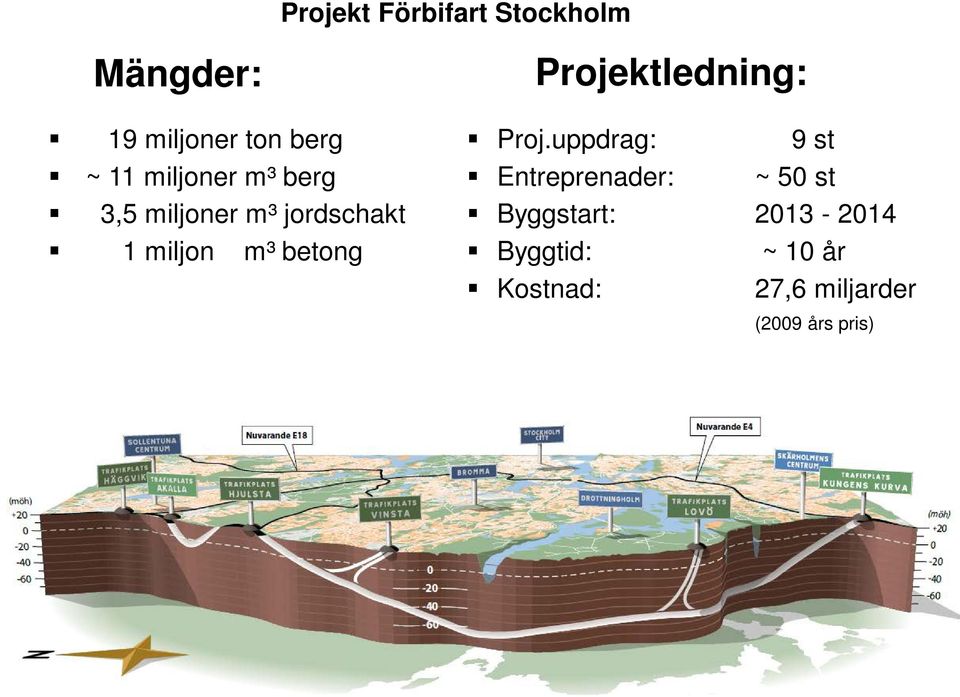

4 Projekt Förbifart Stockholm Mängder: 19 miljoner ton berg ~ 11 miljoner m³ berg 3,5 miljoner m³ jordschakt 1 miljon m³ betong Projektledning: Proj.uppdrag: 9 st Entreprenader: ~ 50 st Byggstart: Byggtid: ~ 10 år Kostnad: 27,6 miljarder (2009 års pris)

5 Så vad har gjorts?

6 Tidigare utförd Masshanteringsplan E4 Förbifart Stockholm Projekt och Entreprenadplanering Text PM Produktionsplanering Produktionstidplaner Ovanjordsarbeten Bergarbeten (Gant) Bergarbeten (Linjediagram) Mark & Betongarbeten

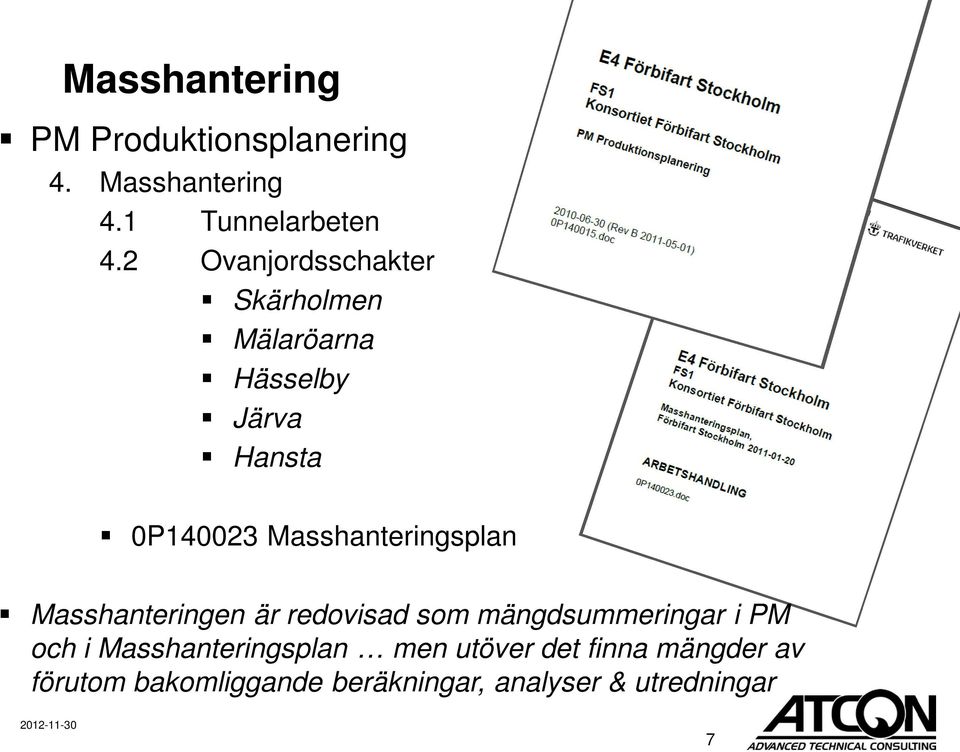

7 Masshantering PM Produktionsplanering 4. Masshantering 4.1 Tunnelarbeten 4.2 Ovanjordsschakter Skärholmen Mälaröarna Hässelby Järva Hansta 0P Masshanteringsplan Masshanteringen är redovisad som mängdsummeringar i PM och i Masshanteringsplan men utöver det finna mängder av förutom bakomliggande beräkningar, analyser & utredningar

8 Masshanteringsplan Totala schaktvolymer

9 Masshanteringsplan

10 Masshanteringsplan Transport- och mottagningsmöjligheter???????????

11 Masshanteringsplan ~ 11 miljoner m³ berg Globen 6 st Jord m st Berg

12 Vad gör vi i Förbifart Stockholm?

13 BIM (process) Byggnadsinformationsmodellering: processen att generera, nyttja och förvalta information om ett byggnadsverk under dess livscykel

14 Uppdragsbeskrivning BIM (Teknisk specialist BIM) A01: Patrick Söderström & Rogier Jongeling Projekterings-/BIM-metodik, sammankallade BIM-samordnarna ska stötta konsultuppdragen och produktionen så att erforderlig kvalitet på modellerna erhålls. BIM-samordnare ska se till att produktionens erfarenheter arbetas in i projekteringsmetodiken för Mängdavtagning Utsättning Maskinstyrning

15 Fokus på kodning och 3D-projektering Anläggningsmodeller för: Ritningsframställning Samgranskning och projektkommunikation inklusive möteshantering och kollisionskontroller Visualiseringsunderlag och Virtual Reality (VR) Mängdförteckning och -reglering Kostnadskalkyl och -styrning Tidsplanering Utsättning Maskinguidning/styrning Kontraktshandling vid upphandling och genomförande av entreprenader Relationsunderlag

16 Grunden för BIM är att strukturera användandet av information kopplat mot ett och samma beskriva objekt. 3D Anl ID BSAB BSAB BSAB Anl ID BSAB Anl ID Anl ID BSAB

17 Styrande dokument BIM-strategi IT-handledning Vägledning och rekommendationer TRV Leveransspecifikationer BH90 (Del 7,Del 8) SB11 CAD-lager Principer för digital informationshantering BSAB

18 BIM i Förbifarten Kommunicera med modeller Anpassa information i modellen för medvetet valda tillämpningar. Samgranskning Upphandling Masshantering Utsättning Maskinstyrning Mängdreglering Modelluppbyggnad: Ytmodell Komponent Brytlinjer/Geometrier

19 Mer Förbifarts BIM Kommunicera med modeller Kodning av Anläggnings ID: Delområde Anläggningsdel Beskrivning 6 01 E4 N mot Uppsala 6 02 E4 S mot Södertälje 6 16 Påfartsramp E4 S från Norrortsleden

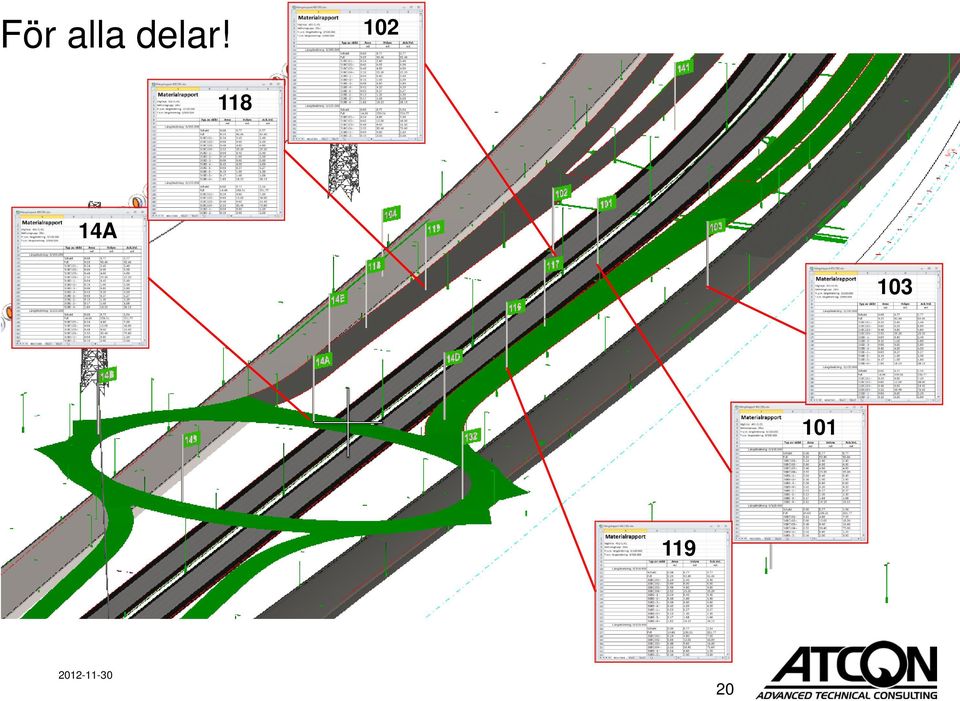

20 För alla delar! A

21 Med struktur!

22 Kodningsprinciper Definition

23 Kodningsprinciper Definition Punktkod Volymkod Yta Punktkod

24 Status- och skedesbeteckning BSAB Byggdelar 96 Tillfällig förbifart Skede1 Skede2 Skede3 Skede4 Nytt Befintligt Rives

25 Vad är Utmaningarna? Nå ut med förståelsen varför strukturen är viktig! BSAB BH90 Manualer Användning Komplettera koder Likrikta arbetssättet och leveranser i projektet! CAD-Program DataFormat - Modeller / Data / Ritningar Hinna med att motivera varför! Tid Arbete - Kostnad

26 Vad blir förutsättningarna? En projekteringsmetodik & likriktade leveranser Alla delområden / delprojekt leverarar likformad data. 3D-underlag för olika tillämpningar med hög kvalité Juridisk status Fungera för projektering och produktion Minimera fel Strukturerad digital information till produktionen Alla vet vad de kan förväntas få och utveckla metoder för att ta emot det!
