Utvärdering av UAS i BIM-pilotprojektet Hallandsås

Transkript

1 Utvärdering av UAS i BIM-pilotprojektet Hallandsås

2 Testprojektet Terrängmodell Ortofoto Punktmoln i LAS Redogörelse

3 Testprojektet 53 ha 14 flygsignaler

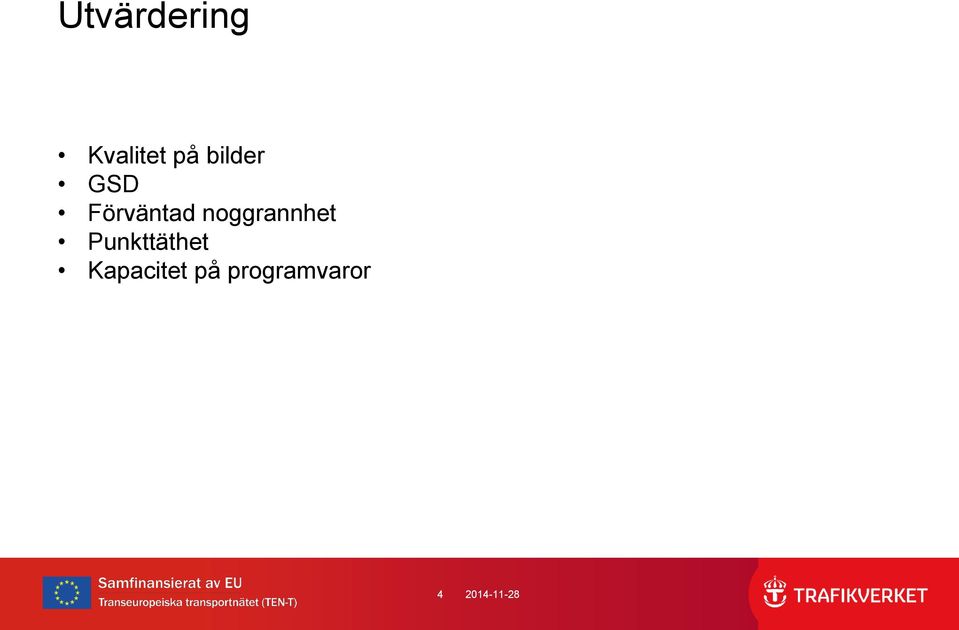

4 Utvärdering Kvalitet på bilder GSD Förväntad noggrannhet Punkttäthet Kapacitet på programvaror

5 Hårdvara SmartOne Oktokopter Gatewing X100 Mjukvara Agisoft Trimble Business Center

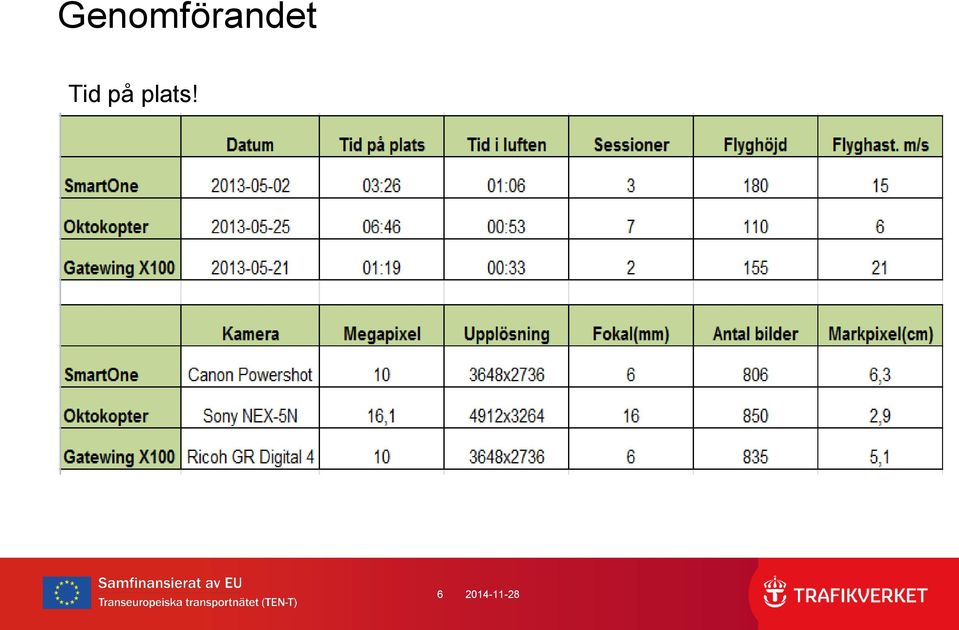

6 Genomförandet Tid på plats!

7 Genomförandet

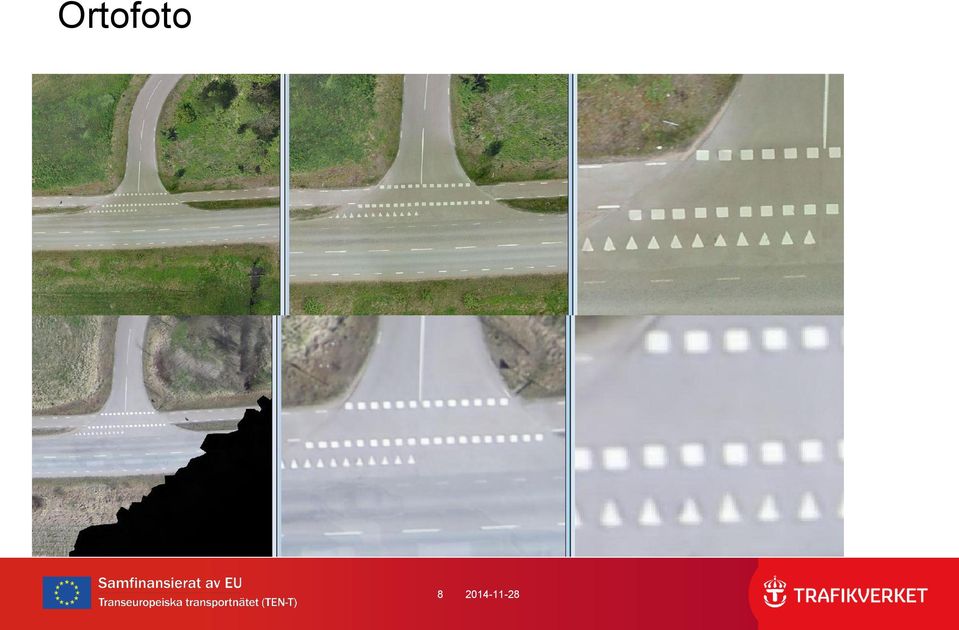

8 Ortofoto

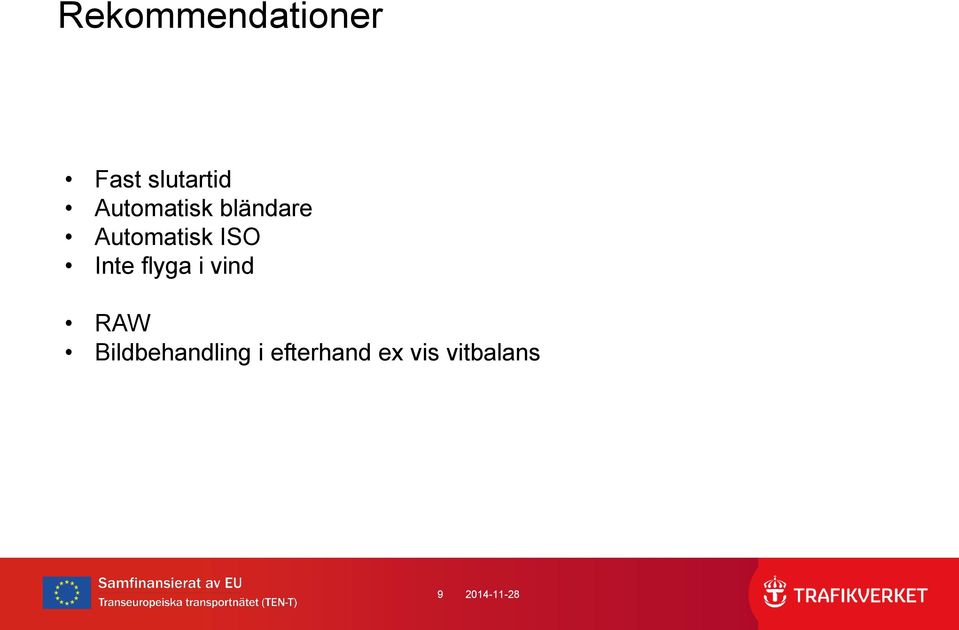

9 Rekommendationer Fast slutartid Automatisk bländare Automatisk ISO Inte flyga i vind RAW Bildbehandling i efterhand ex vis vitbalans

10 Terrängmodell

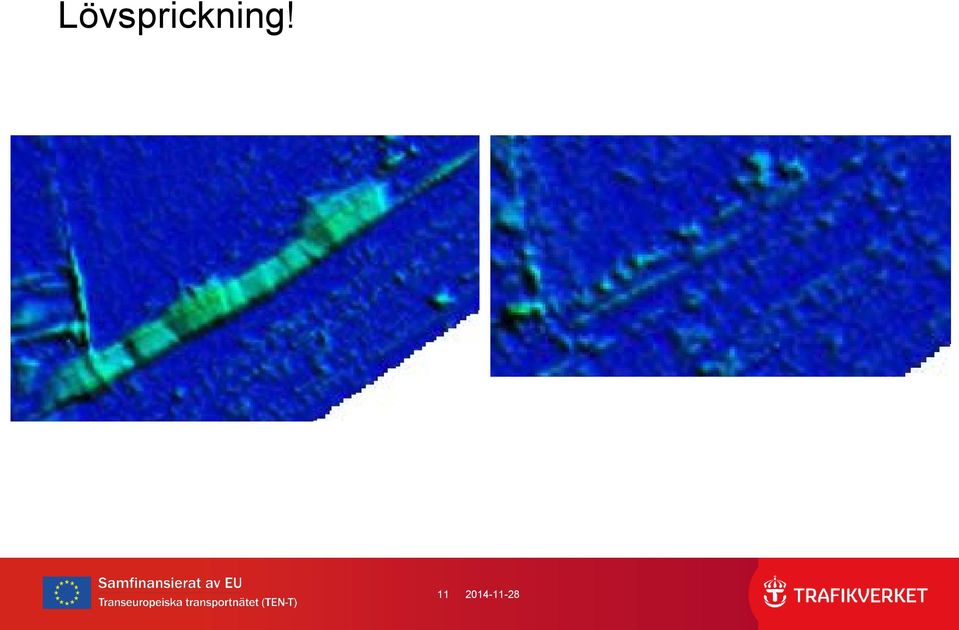

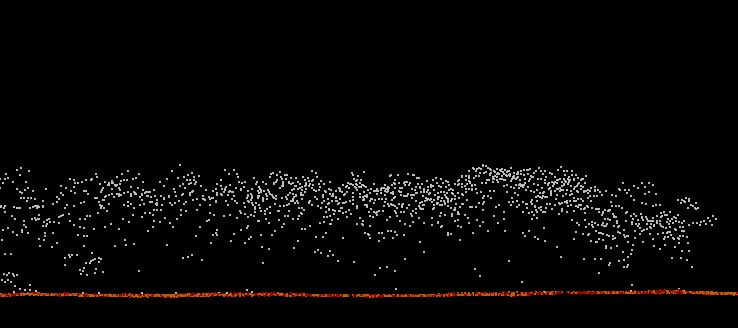

11 Lövsprickning!

12 NH

13 Jämförelse mot geodetiskt mätta punkter

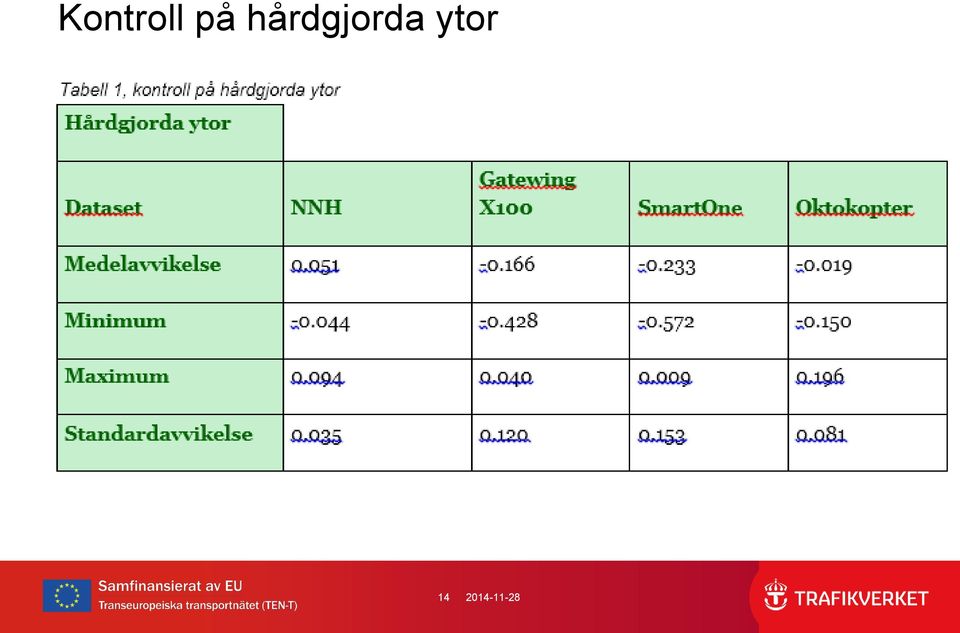

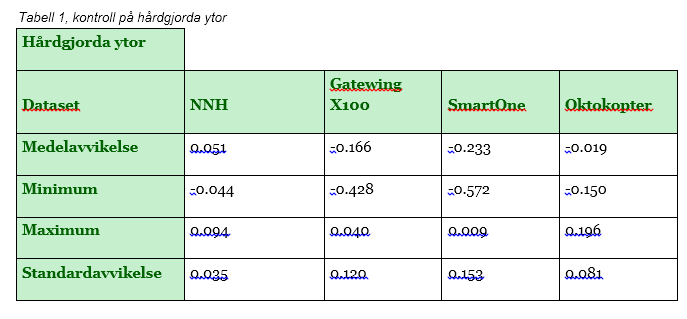

14 Kontroll på hårdgjorda ytor

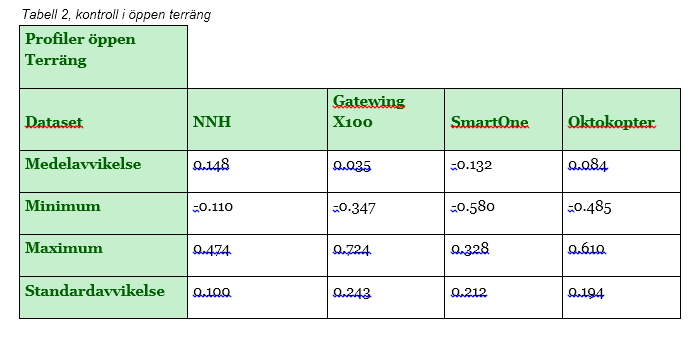

15 Kontroll i öppen terräng

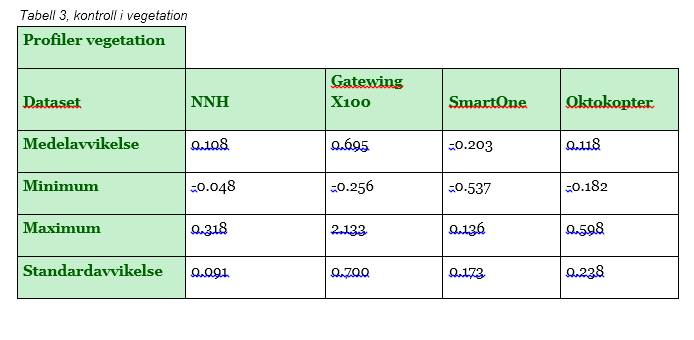

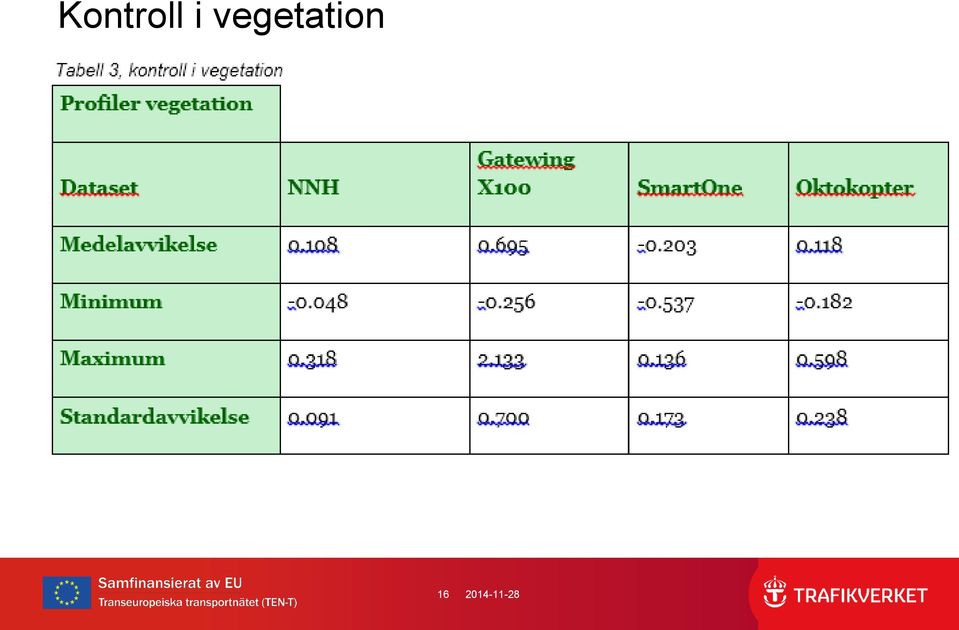

16 Kontroll i vegetation

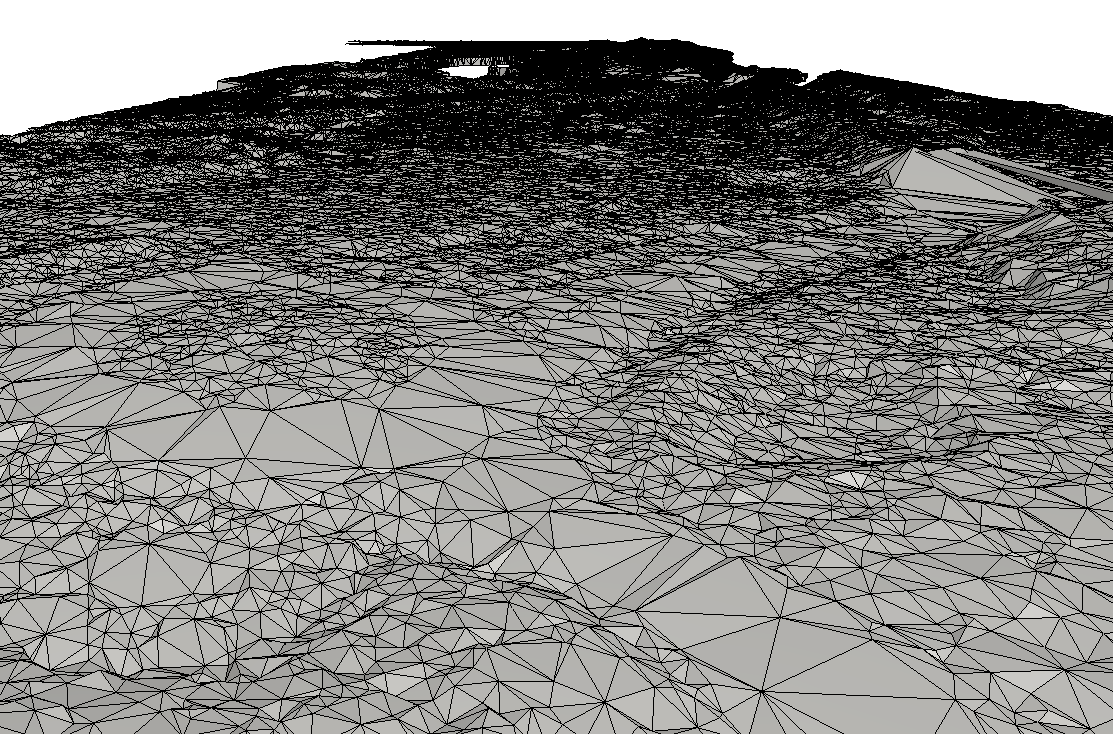

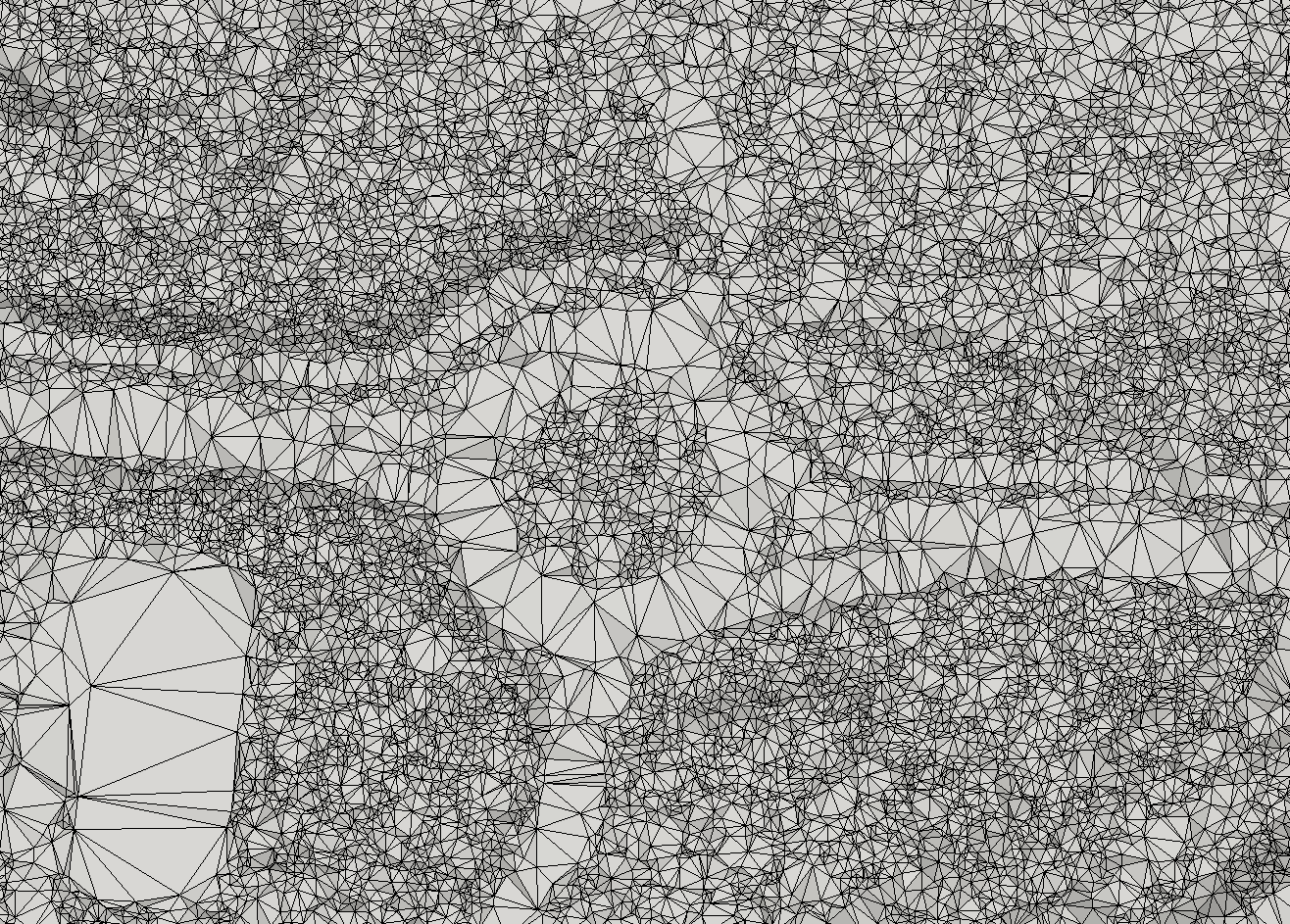

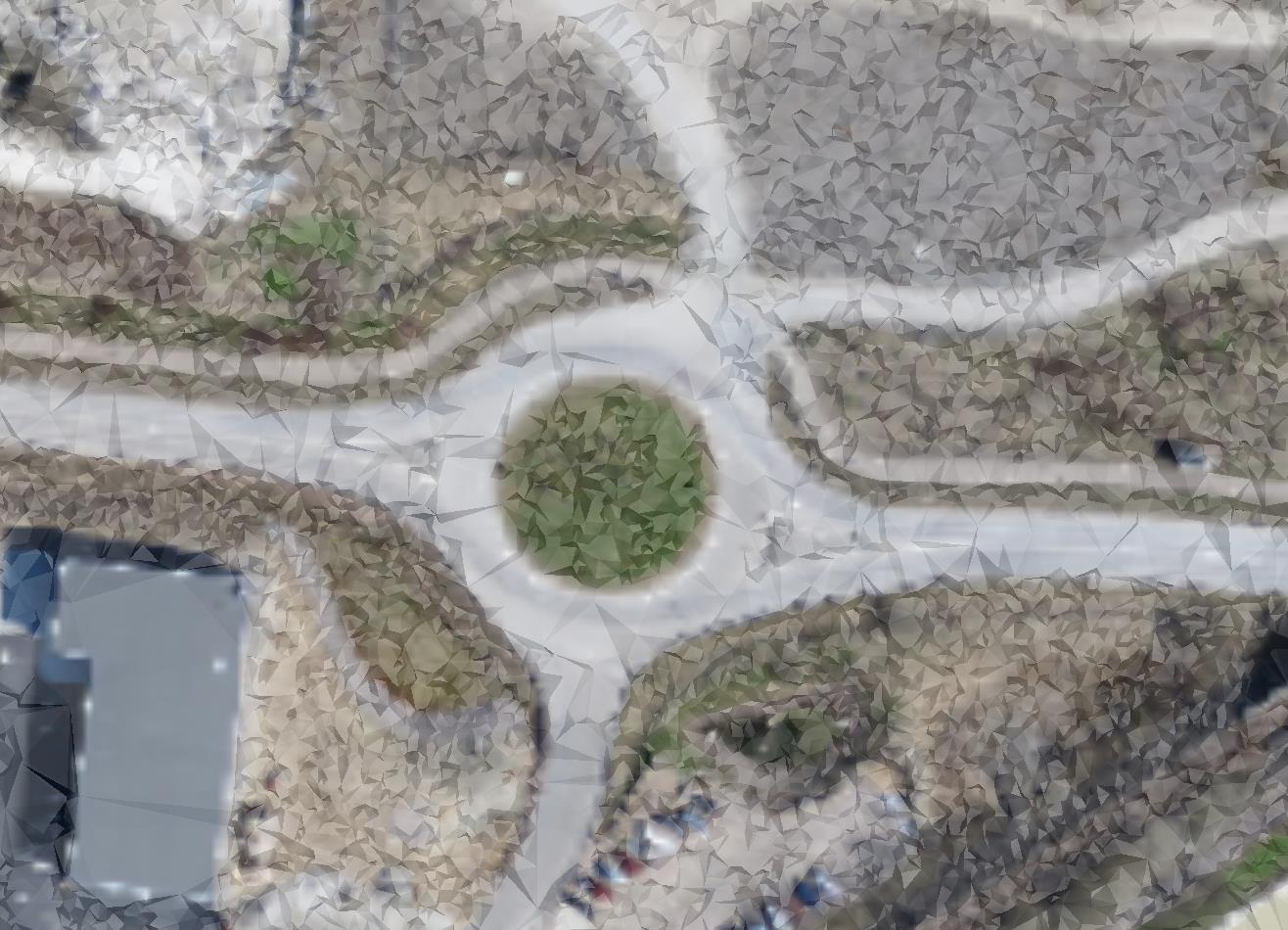

17 Terrängmodell

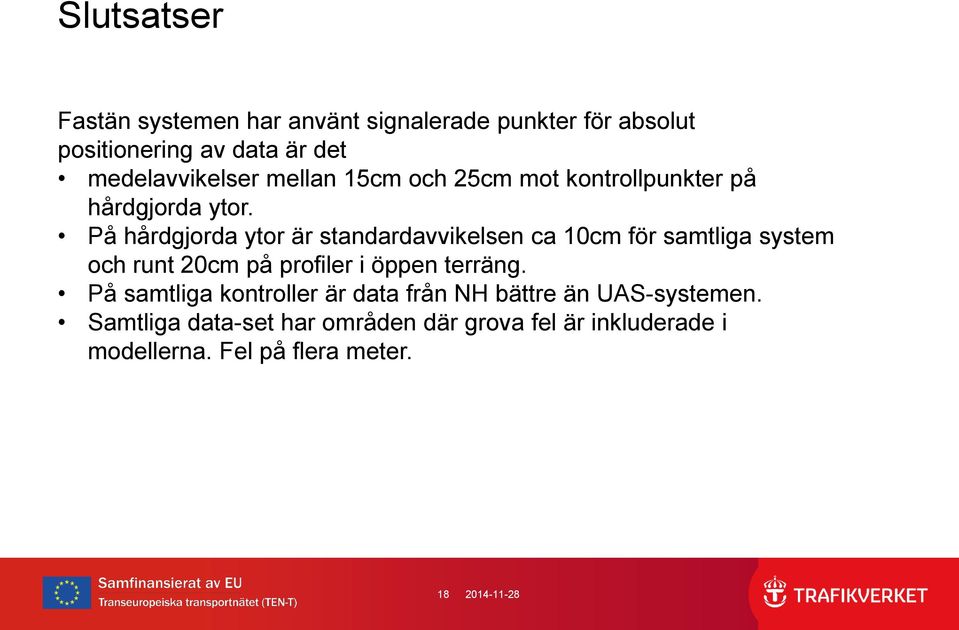

18 Slutsatser Fastän systemen har använt signalerade punkter för absolut positionering av data är det medelavvikelser mellan 15cm och 25cm mot kontrollpunkter på hårdgjorda ytor. På hårdgjorda ytor är standardavvikelsen ca 10cm för samtliga system och runt 20cm på profiler i öppen terräng. På samtliga kontroller är data från NH bättre än UAS-systemen. Samtliga data-set har områden där grova fel är inkluderade i modellerna. Fel på flera meter

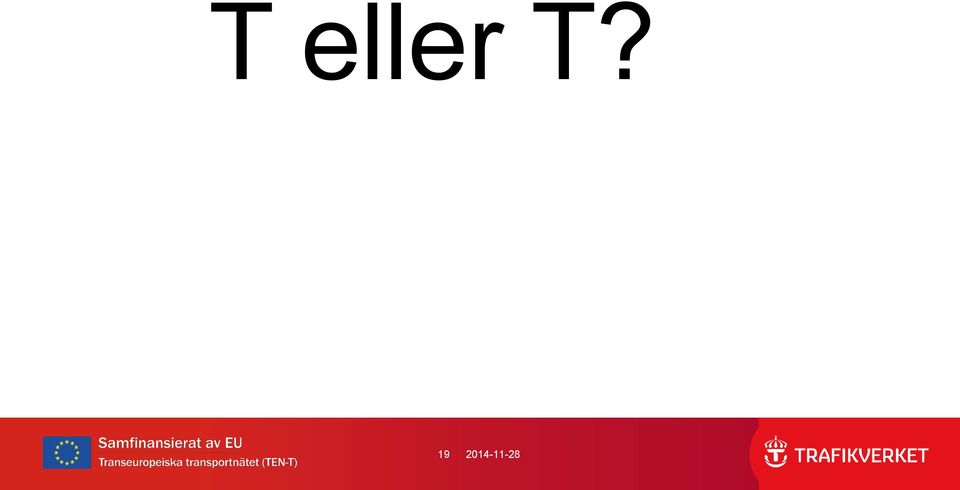

19 T eller T?

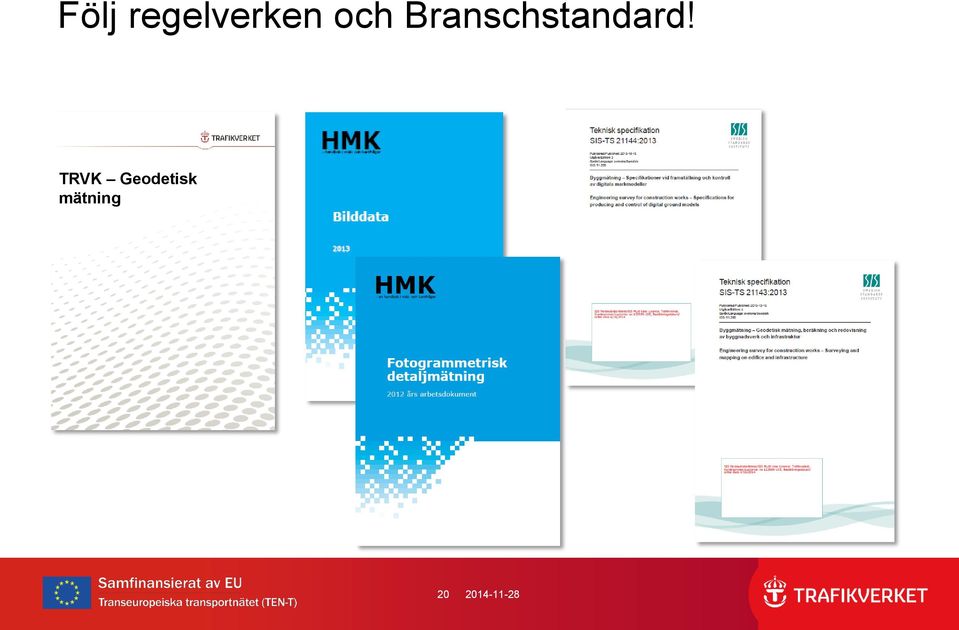

20 Följ regelverken och Branschstandard! TRVK Geodetisk mätning

21 Användning Projektering av serviceväg

22 Användning Bländning

23 Användning Inventering

24

25 Januari 2013: GD och direktionen fattar ett beslut om införande av BIM i Trafikverket

26 Införande av BIM i Trafikverket Projektmål Investeringsprojekt ska använda sig av BIM till minst lägsta definierade nivå från och med 2015 Effektivisera Trafikverkets verksamhet med ca 150 Mkr fram till 2015 Trafikverket ska vara en tydlig beställare av BIM vid projektering och entreprenad

27 Hantera information i hela anläggningens livscykel Samla in & planera Underhålla Investera Trafikleda & Trafikinformera

28 BIM i Trafikverkets ledningssystem Investera processen Projektportalen Investera Nya styrande och vägledande dokument Nya produktkrav

29 TRVK Objektsorienterad anläggningsinformation Beskriver nya krav för och leveranser av objektorienterad informationsmodellering Ensning av 10-tal befintliga regelverk avseende digital projekthantering, CAD och Kodning KRAV Objektorienterad anläggningsinformation TDOK X Version

30 Ritningsorienterad projektering till objektsorienterad projektering

31 Verktyg Rena ritningar Datorstödd Samarbetsportal Anläggningsinformation Genom hela livscykeln Livscykelhantering Trafikverkets krav Leverantörens arbetssätt Nivå 0 Nivå 1 Nivå 2 Nivå 3 ibim Data Mognad CAD 3D 2D Svensk byggtjänst BH90 BSAB, TEiP etc BIM-guide BIM Interoperabilitet IFC? IFD? CityGML? GIS? Gemensamma modeller, begrepp och processer ISO-BIM Processer Ritningar, linjer, texter etc Modeller, objekt, samarbete Integrerad, interoperabel data Dokument Filbaserat samarbete Filbaserat samarbete & databashantering Integrerad webbservice BIM-hub

32 Definition av lägsta nivå för BIM Produkt Investeringsprojekt ska använda sig av en eller flera objektorienterade modeller framför ritningar och förteckningar. Kravställning av BIM ska vara objektorienterad och vara en trafikverksanpassning av BH F 33.C

33 Definition av lägsta nivå för BIM Produkt Detaljeringsgraden för objekt ska vara anpassad utifrån typ av leverans såsom underlag och förutsättningar samt produkt i investeraprocessen, och utifrån attribut, och utformning

34 Objektsorienterad projektering - Gemensam struktur

35 Definition av lägsta nivå för BIM Produkt Krav på Utformning Exempel

36 Definition av lägsta nivå för BIM Organisation Investeringsprojektet och de leverantörer som knyts till projektet ska ses som separata organisationer. Alla som i investeringsprojektet hanterar anläggnings- och projekteringsinformation berörs av BIM och ska därmed förstå sin del i arbetssättet avseende hantering och leveranser av BIM

37 Definition av lägsta nivå för BIM Process Ändamålet med att använda BIM är att information kopplat till anläggning i investeringsverksamheten ska kunna användas i ett livscykelperspektiv

38 Definition av lägsta nivå för BIM Process Vid upphandling ska digitala modeller användas. Innehåll, omfattning och avgränsningar regleras med hjälp av Redogörelser som är en del av kontraktet med leverantören. Redogörelser för digitala modeller ska ingå i upphandlingen

39 Definition av lägsta nivå för BIM Process Presentationer/vyer baserade på objektsorienterade modeller ska kunna användas i samordning mellan parter samt vid samråd

40 Definition av lägsta nivå för BIM Process Information i objektorienterade modeller ska kunna sparas i filer och utbytas mellan parter via samarbets-/leveransareor med en dokumenterad struktur, s.k. filbaserat samarbete
