1 1(8) Datum: Dokumentversion: 1.0 Produktbeskrivning: Laserdata Skog

2 LANTMÄTERIET (8) Innehållsförteckning 1 Allmän beskrivning Innehåll Geografisk täckning Geografisk utsnitt Koordinatsystem Kvalitetsbeskrivning Syfte och användbarhet Datafångst Tillkomsthistorik Underhåll Underhållsfrekvens Datakvalitet Fullständighet (punkttäthet/täckning) Tematisk noggrannhet - klassificeringsnoggrannhet Lägesnoggrannhet Absolut noggrannhet Relativ noggrannhet Metadata Dataåtkomst Filuppsättning och innehåll Förändringsförteckning... 8

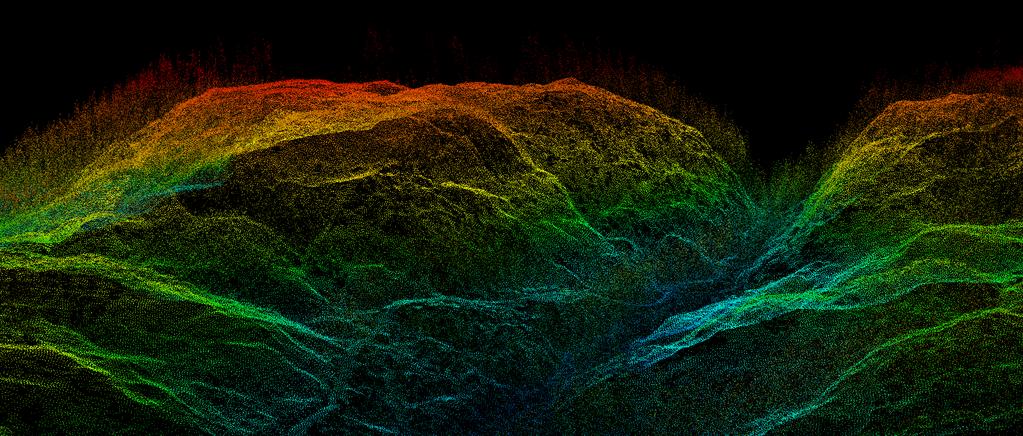

3 LANTMÄTERIET (8) 1 Allmän beskrivning Laserdata Skog är en produkt som ger dig tillgång till ett punktmoln med klassificerade punkter insamlade vid laserskanning från flygplan. Produkten täcker cirka kvadratkilometer av Sveriges yta när den är fullt uppbyggd. Produkten tillhandahålls som öppna data. 1.1 Innehåll Produkten utgörs av ett punktmoln med punkttätheten 1-2 punkter/m 2. Punkterna är klassificerade i någon av klasserna mark, vatten, low point (noise) eller punkt ovan vegetation och byggnader (high noise). Alla punkter som inte kan klassificeras som någon av dessa fyra klasser kodas som oklassificerade. Till produkten tillhandahålls även metadata och stråkfiler. 1.2 Geografisk täckning Produkten byggs upp under en sjuårsperiod, med början 2018, och kommer täcka ca 75% av Sveriges yta. Geografisk täckning samt produktionsstatus (klart i lager) redovisas på sidan Planer och utfall Laserdata Skog på Lantmäteriets hemsida. 1.3 Geografisk utsnitt Produkten är indelat i rutor om 2,5 x 2,5 km. 1.4 Koordinatsystem Plan: SWEREF 99 TM Höjd: RH 2000

4 LANTMÄTERIET (8) 2 Kvalitetsbeskrivning Generell beskrivning av kvaliteten i nationella höjdmodellen samt vad som kan påverka kvaliteten i laserdata beskrivs i dokumentet Kvalitetsbeskrivning nationell höjdmodell som återfinns på produktsidan för Laserdata NH på Lantmäteriets hemsida. I Tabell 1 nedan redovisas kvalitet med kvalitetsteman och -parametrar som beskrivs i standard SS-EN ISO 19157:2013 Geografisk information Datakvalitet. Tillkomst och kvalitet för Laserdata Skog sammanfattas i tabell 1 och beskrivs mer i den löpande texten nedan. Tabell 1: Kvalitetsteman och -parametrar för Laserdata Skog Kvalitetstema Kvalitetsparameter Kvalitet Fullständighet (Punkttäthet/täckning) Brist Minst 95% av den skannade yta (vattenytor undantaget) uppnår minst 1,0 punkter/m 2 Baserat på sista eko inom varje skanningsområde Tematisk noggrannhet Klassificeringsnoggrannhet Klassificeringsnivå 1 automatiska metoder Kvalitetsnivå minst motsvarande nationella höjdmodellen Lägesnoggrannhet Absolut lägesnoggrannhet På öppna plana hårdgjorda ytor är medelfelet < 0,1 m i höjd < 0,3 m i plan Relativ lägesnoggrannhet Mindre än 0,15 m i medelfel för höjdskillnad mellan angränsande stråk 2.1 Syfte och användbarhet Laserdata Skog kan bl a användas till skogsbrukets volymberäkningar av skogsbestånd uppdatering av nationella höjdmodellen 2.2 Datafångst Tillkomsthistorik Skanningen påbörjas 2018 och målsättningen är att uppnå hela den geografiska täckningen år Några fakta om skanningen för Laserdata Skog: Punkttäthet: 1-2 punkt per kvadratmeter Flyghöjd över marken: ca 3000 meter Skanningsvinkel: max ± 20º. Stråkövertäckning: minst 10% Träffyta på mark (footprint): < 0,75 meter, beroende på flyghöjd.

5 LANTMÄTERIET (8) Laserskanningen görs med instrument som medger registrering av minst tre ekon (intensitet och avstånd) per utsänd laserpuls. Andelen utsända pulser som ger upphov till flera relevanta ekon skall i skog uppgå till minst 30%. Resultatet från laserskanningen är en mängd laserpunkter med känt läge i plan och höjd. Alla typer av objekt på och ovan markytan finns representerade i detta punktmoln och varje punkt klassificeras enligt avsnitt Underhåll Underhållsfrekvens Skanningen för Laserdata Skog kommer ske regelbundet och efter ungefär sju år återkomma till samma område igen. 2.4 Datakvalitet Fullständighet (punkttäthet/täckning) Baserat på sista eko inom varje skanningsområde uppnår minst 95% av den skannade yta (vattenytor undantaget) minst 1,0 punkter/m Tematisk noggrannhet - klassificeringsnoggrannhet Klassificering av laserpunkterna görs enligt klassificeringsnivå 1 - automatisk klassificering. I las-filerna ingår samtliga laserpunkter även eventuella felaktiga punkter (hög- och lågpunkter), inga punkter tas alltså bort. Enda undantaget är dåliga stråksegment (exempelvis med moln) som helt klipps bort. De klasser som används är: 1 Oklassificerade, punkter som inte klassas i någon av de övriga klasserna 2 Punkter på mark 7 Low point (noise) 9 Markklassade punkter inom vattenytor 18 Punkter ovan vegetation och byggnader (high noise) Lägesnoggrannhet Absolut noggrannhet För att säkerställa sömlösa laserdata med hög noggrannhet görs en inpassning av laserpunktmolnet. Som stöd för inpassningen används punkter inmätta på marken (stödpunkter) i både plan och höjd i SWEREF 99 TM. Noggrannheten verifieras i både plan och höjd mot inmätta kontrollpunkter. På öppna plana hårdgjorda ytor är medelfelet < 0,1 m i höjd och < 0,3 m i plan Relativ noggrannhet Skillnad i höjd mellan angränsande skanningsstråk är mindre än 0,15 m i medelfel.

6 LANTMÄTERIET (8) 2.5 Metadata Till produkten finns metadata redovisad per 2,5 km. Metadatafilen innehåller geometri och attribut grupperade per stråk (ID) enligt beskrivning och exempel nedan. Fältnamn Enhet/datatyp Förklaring Exempel filnamn Text LAZ-filens namn, utan ändelse. Anges en gång (filhuvud). id Heltal Stråknummer (Point Source ID) som informationen nedan gäller för 18A001_61475_4100_25 1 Geometri, polygon Aktuellt stråks beräknade utbredning datum Datum Datum för skanning kommentar Text Eventuell notis om förhållanden som kan påverka slutproduktens normala egenskaper flyghojd Meter Planerad flyghöjd över mark 1600 Ökad turbulens i slutet av sessionen flyghastighet Knop Planerad flyghastighet 100 overtackning % Planerad övertäckning mellan stråk punkttathet Punkter per kvadratmeter Planerad lägsta punkttäthet inom stråk skannerid Text Laserskannerns serienummer SN1001 skannerfabrikat Text Laserskannerns tillverkare Leitech skannermodell Text Laserskannerns modellbeteckning oppningsvinkel Grader Laserskannerns öppningsvinkel LS1A pulsfrekvens Hertz Laserskannerns pulsfrekvens skanningsfrekvens Hertz Laserskannerns skanningsfrekvens uteffekt % Laserskannerns uteffekt i förhållande till den högsta möjliga 50 80

7 LANTMÄTERIET (8) 3 Dataåtkomst Produkten laddas ner från Lantmäteriets öppna data på Lantmäteriets hemsida. Filerna återfinns i mappen Laserdata Skog och är sorterade i mappar med samma namn som skanningsområdet de tillhör. Nedanstående exempel visar mapp- och filstruktur för ett skanningsområde efter nedladdning.

8 LANTMÄTERIET (8) 3.1 Filuppsättning och innehåll Filnamn (exempel) 18D022_67500_5500_25.las (levereras packat i.laz) 18D022_67500_5500_25_strip.json 18D022_0001.trj 18D022_0022_cross.trj 18D022_leveransrapport.pdf Beskrivning Punktfiler i LAS-format version 1.2, point data record format 1, komprimeras med Laszip. I filnamnet ingår identiteten för skanningsområdet, koordinaterna för rutans nedre vänstra hörn samt storleken på rutan i 100-tal meter. Kantfilerna innehåller laserdata i en överlappszon på minst 200 meter in på angränsande skanningsområde. Kantfilerna återfinns i mappen border Metadata i GeoJSON-format, en fil per las-fil. Återfinns i mappen metadata Bandata (trajectory data), en fil för varje stråk ingående i aktuellt skanningsområde samt tvärstråk. I filnamnet ingår identiteten för skanningsområdet samt stråknummer (Point Source ID) Återfinns i mappen trajectory Leveransrapport per skanningsområde som beskriver utfall från arbetsmomenten insamling, bearbetning och kvalitetskontroll. Återfinns i mappen metadata 4 Förändringsförteckning Version Datum Orsak samt ändring mot tidigare version Fastställd version.
