Ny Nationell Höjdmodell (NNH)

Transkript

1 Ny Nationell Höjdmodell (NNH) Gunnar Lysell, Vattenstämman

2 Klimat- och sårbarhetsutredningen Utredningen, SOU 2007:60, föreslog att: Lantmäteriet bör få resurser för att skapa en ny nationell höjddatabas med tätare och noggrannare höjddata än dagens

3 Varför en ny höjdmodell?

4 Varför behövs en ny höjdmodell? Befintlig höjdmodell, 50 m grid med +- 2 m höjdnoggrannhet är helt otillräcklig för dagens behov

5 Vad gör Lantmäteriet? Ny Nationell Höjdmodell (NNH), 2 m grid med +- 0,2 m höjdnoggrannhet är en efterfrågad ersättare (Samma område som på föregående bild)

6 Laserskanning (LiDAR) Flygbild Samma område i 3D Graphics: DN/Stefan Rothmaier

7 Produktion t.o.m. v Skanningsområden Helt skannade områden (2012) Delvis skannade områden Områden som redan är leveransklara Leveransklara områden där broar och dammar är omklassade i laserdata (inga nya punkter är tillförda) Just nu ~ 56 % av landet helt färdigskannat och 50 % klart för leverans till användare

8 Fortsatt arbete Skanning av hela landet är nu finansierad, vilket innebär att: Alla kvarvarande delar av landet, inkl. fjällen, bevakas från 2012 (separat planering i fjällen) Skannig genomförs där vädret tillåter, dvs. ej planmässigt. Hittills är 24 områden skannade under 2012 Vi siktar på att skanna minst 100 skanningsområden under 2012 Det kommer att ta minst två år innan hela landet är skannat Efter skanning tar det normalt ca 6 månader innan data blir leveransklara (i vissa områden kan det ta längre tid eftersom inmätning av markstöd inte alltid går i takt med skanningen)

9 Vilka är produkterna? GSD-Höjddata, grid 2+ Grid med 2 meters upplösning Laserdata Alla punkter klassificerade i mark, vatten och oklassificerat Viktigt att komma ihåg: Lasern ser marken genom vegetation men kan inte se under vatten

10 Den nya höjdmodellens noggrannhet Mål: En ny nationell höjdmodell av tillräckligt hög kvalité för att täcka alla icke specifika behov över land. Resultatet av hittills genomförd skanning visar att: Noggrannheten i höjd är ~5 cm på öppna hårdgjorda ytor Det generella medelfelet i höjd i all terräng ligger på ca cm, men lokalt kan avsevärt större fel förekomma Noggrannheten i plan är ca 0,3 m Levereras endast i Sweref 99 och RH

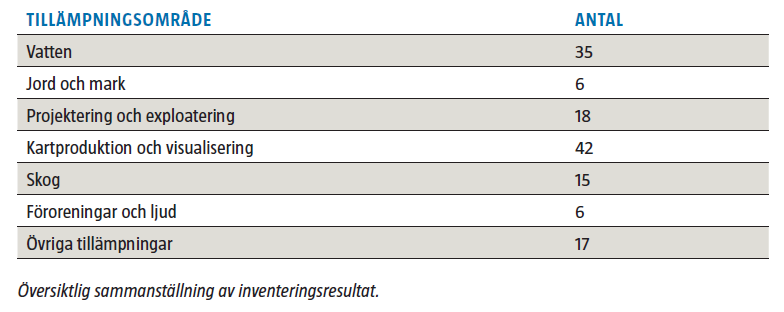

11 Användning för klimatanpassning Under december 2011 samlades information om tillämpningar och synpunkter på NNH* in från en stor mängd tidiga användare * När underlaget samlades in fanns endast ca 25-30%av landet tillgängligt för användare. Rapporten kan läsas här

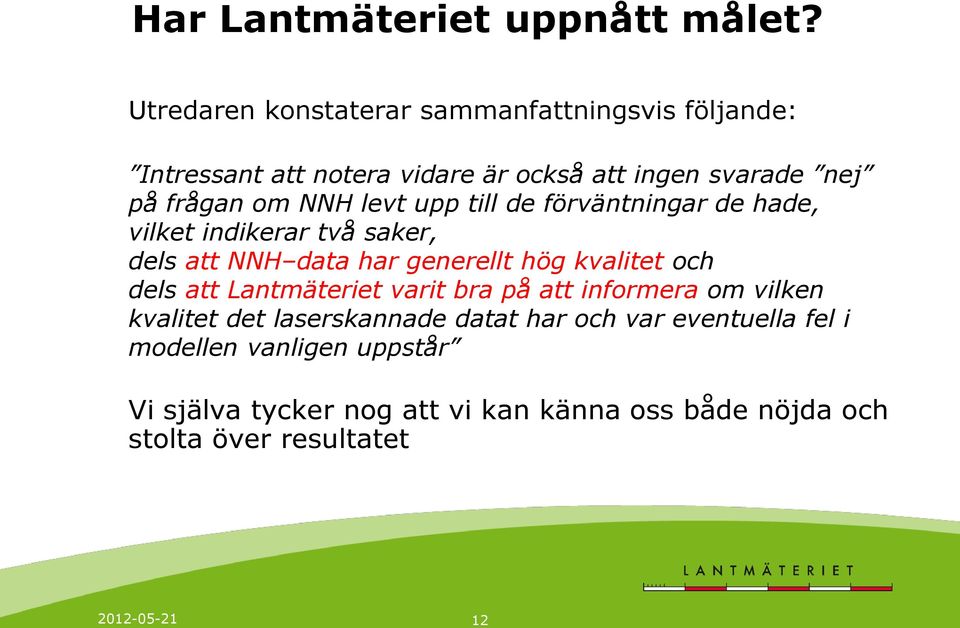

12 Har Lantmäteriet uppnått målet? Utredaren konstaterar sammanfattningsvis följande: Intressant att notera vidare är också att ingen svarade nej på frågan om NNH levt upp till de förväntningar de hade, vilket indikerar två saker, dels att NNH data har generellt hög kvalitet och dels att Lantmäteriet varit bra på att informera om vilken kvalitet det laserskannade datat har och var eventuella fel i modellen vanligen uppstår Vi själva tycker nog att vi kan känna oss både nöjda och stolta över resultatet

13 Några användningsexempel

14 Vad kan man få ut av Lantmäteriets laserdata? Markmodell med mycket hög noggrannhet Höjdkurvor Avrinningsområden Terrängskuggning Lutningsbilder Linjära strukturer som t.ex. stigar, diken och bäckar, beståndsgränser Vissa branter Större byggnader Vegetationshöjd Vegetationstäthet Etc. Lantmäteriet tar fram endast markmodellen. Alla övriga produkter och analyser görs av andra

15

16

17

18

19

20

21

22

23

24

25

26

27

28 Glaciärers utbredning Jämförelse mellan SPOTbild och texturbild ur NNH

29

30 Vad händer när vattnet stiger? RH 00 Karlstad Exempel från Karlstads kommun

31 Hitta och visualisera dolda risker Topografisk webbkarta Ortofoto Exempel från Karlstads kommun Terrängskuggning

32 Analys av översvämningsrisker

33 Gamla riskverksamheter som i dag inte finns kvar kan ev. identifieras med hjälp av Lantmäteriets historiska flygbilder

34 Ytvattenavrinning i tätbebyggelse

35 Har ni frågor om NNH? Produktionsläget redovisas kontinuerligt på Läs aktuell information på Skriv till

36 Tack för att ni lyssnat!
