1 1(7) Datum: Dokumentversion: 1.1 Produktbeskrivning: Laserdata Skog

2 LANTMÄTERIET (7) Innehållsförteckning 1 Allmän beskrivning Innehåll Geografisk täckning Geografiskt utsnitt Koordinatsystem Kvalitetsbeskrivning Syfte och användbarhet Datafångst Tillkomsthistorik Underhåll Underhållsfrekvens Metadata Beskrivning av innehåll i metadatafil Dataåtkomst Filuppsättning och innehåll Förändringsförteckning... 7

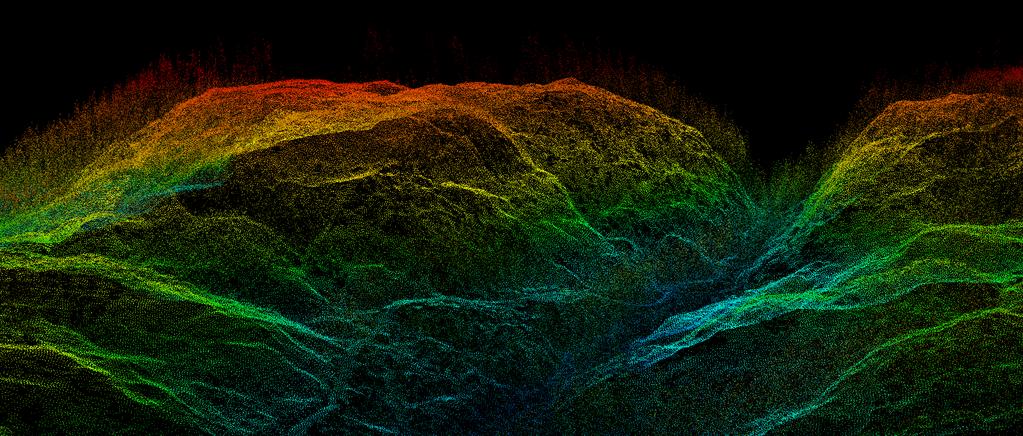

3 LANTMÄTERIET (7) 1 Allmän beskrivning Laserdata Skog är en produkt som ger dig tillgång till ett punktmoln med klassificerade punkter insamlade vid laserskanning från flygplan. Produkten täcker cirka 75% av Sveriges yta när den är fullt uppbyggd. Produkten tillhandahålls som öppna data. 1.1 Innehåll Produkten utgörs av ett punktmoln med punkttätheten 1-2 punkter/m 2. Punkterna är klassificerade i någon av klasserna mark, vatten, low point (noise), punkt ovan vegetation och byggnader (high noise) eller oklassificerade. Till produkten tillhandahålls även metadata och stråkfiler. 1.2 Geografisk täckning Geografisk täckning redovisas på sidan Planer och utfall Laserdata Skog på Lantmäteriets hemsida. 1.3 Geografiskt utsnitt Produkten är indelat i rutor om 2,5 x 2,5 km. 1.4 Koordinatsystem Plan: SWEREF 99 TM Höjd: RH 2000

4 LANTMÄTERIET (7) 2 Kvalitetsbeskrivning Mer utförlig beskrivning av tillkomst, underhåll och datakvalitet för Lantmäteriets laserdata finns i dokumentet Kvalitetsbeskrivning laserdata som återfinns på produktsidan på Lantmäteriets hemsida. 2.1 Syfte och användbarhet Laserdata Skog kan bl a användas till skogsbrukets volymberäkningar av skogsbestånd uppdatering av nationella höjdmodellen 2.2 Datafångst Tillkomsthistorik Insamling av laserdata för Laserdata Skog påbörjades Laserdata samlas in genom att terrängen skannas med laser från flygplan. Laserdata Skog tillhandahålls enligt klassificeringsnivå 1 - Automatiserad markklassning med mycket begränsad manuell editering. Varje laserpunkt är klassad i någon av följande klasser 1 Oklassade, punkter som inte klassas i någon av de övriga klasserna 2 Punkter på mark 7 Low point (noise) 9 Markklassade punkter inom vattenytor 18 Punkter ovan vegetation, byggnader (high noise) 2.3 Underhåll Underhållsfrekvens Skanningen för Laserdata Skog kommer ske regelbundet enligt den långsiktiga skanningsplanen. Produkten uppdateras kontinuerligt med ny laserdata. Skanningsplaner och produktionsstatus återfinns på sidan Planer och utfall - Laserdata Skog på Lantmäteriets hemsida.

5 LANTMÄTERIET (7) 2.4 Metadata Beskrivning av innehåll i metadatafil Till produkten finns metadata redovisad per 2,5 km. Metadatafilen innehåller geometri och attribut grupperade per stråk (ID) enligt beskrivning och exempel nedan. Fältnamn Enhet/datatyp Förklaring Exempel name Text Primärdatafilens namn, utan ändelse. Anges en gång (filhuvud). id Heltal Stråknummer (Point Source ID) som informationen nedan gäller för 18A001_61475_4100_25 1 Geometri, polygon Aktuellt stråks beräknade utbredning datum Datum Datum för skanning kommentar Text Eventuell notis om förhållanden som kan påverka slutproduktens normala egenskaper flyghojd Meter Planerad flyghöjd över mark 3000 Ökad turbulens i slutet av sessionen flyghastighet Knop Planerad flyghastighet 135 overtackning % Planerad övertäckning mellan stråk punkttathet Punkter per kvadratmeter Planerad lägsta punkttäthet inom stråk skannerid Text Laserskannerns serienummer 8236 skannerfabrikat Text Laserskannerns tillverkare Leica skannermodell Text Laserskannerns modellbeteckning oppningsvinkel Grader Laserskannerns öppningsvinkel ALS80-HP pulsfrekvens Hertz Laserskannerns pulsfrekvens skanningsfrekvens Hertz Laserskannerns skanningsfrekvens uteffekt % Laserskannerns uteffekt i förhållande till den högsta möjliga

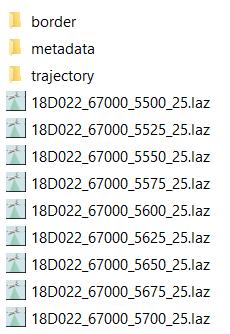

6 LANTMÄTERIET (7) 3 Dataåtkomst Produkten laddas ner från FTP under Öppna geodata på Lantmäteriets hemsida. Filerna återfinns i mappen Laserdata Skog och är sorterade i mappar med samma namn som skanningsområdet de tillhör. Nedanstående exempel visar mapp- och filstruktur för ett skanningsområde efter nedladdning.

7 LANTMÄTERIET (7) 3.1 Filuppsättning och innehåll Filnamn (exempel) 18D022_67500_5500_25.las (levereras packat i.laz) 18D022_67500_5500_25_strip.json 18D022_0001.trj 18D022_0022_cross.trj 18D022_leveransrapport.pdf Beskrivning Punktfiler i LAS-format version 1.2, point data record format 1, komprimerade med Laszip. I filnamnet ingår identiteten för skanningsområdet, koordinaterna för rutans nedre vänstra hörn samt storleken på rutan i 100-tal meter. Kantfilerna innehåller laserdata i en överlappszon på minst 200 meter in på angränsande skanningsområde. Kantfilerna återfinns i mappen border Metadata i GeoJSON-format, en fil per las-fil. Återfinns i mappen metadata Bandata (trajectory data), en fil för varje stråk ingående i aktuellt skanningsområde samt tvärstråk. I filnamnet ingår identiteten för skanningsområdet samt stråknummer (Point Source ID) Återfinns i mappen trajectory Leveransrapport per skanningsområde som beskriver utfall från arbetsmomenten insamling, bearbetning (inklusive klassning) och kvalitetskontroll. Återfinns i mappen metadata 4 Förändringsförteckning Version Datum Orsak samt ändring mot tidigare version Kvalitetsbeskrivning flyttad till separat dokument, Kvalitetsbeskrivning laserdata Uppdaterat referens till produktsidan, avsnitt 2 Uppdaterat referens till planer och utfall, avsnitt 1.2 samt Fastställd version.
