1 Geodata Skog Utveckling av Skogliga grunddata mha laserskanning Sektorsvis fördjupning till nationella geodatastrategin

2 Dispostion 1. Bakgrund 2. Laserskanning + Ytmodell från flygbilder 3. Nya data = nya möjligheter 4. Tillhandahållande 5. Avslutning

3 Bakgrund Geodata Skog

4 Skogliga grunddata Statlig satsning på Skogliga skattningar från laserdata år Mycket lyckad satsning Mervärde på nationella höjdmodellen och Riksskogstaxeringens provytor För första gången vet vi vad skogen innehåller Skogsbruket har tagit ett tekniksprång och vill inte gå tillbaka

5 Laserdata och Skogliga grunddata Vi har fått stora mängder nya rikstäckande data Ras och skred Grön infrastruktur Markfuktighet Lutning Trädhöjd Gallring Volym Grundyta Medeldiameter D GV Medelhöjd H GV Biomassa

6 Skogliga Grunddata en satsning som ger effekt Nyttan i skogssektorn motiverar investeringen En satsning på landsbygden och små tätorter Samhällsvärden ekonomi Omställning till bioekonomi Samhällsvärden miljö

7 Ny laserskanning för skogliga ändamål Hög tid att starta omdrevet Vägen framåt = Samverkan mellan myndigheter och näringsliv Vi är beredda att aktivt delta i detta arbete om det startar omgående Samfälld deklaration från skogsbruket givet vid KSLA-seminariet Skogen växer och åtgärdas data behöver uppdateras

8 Staten garant för en samlad dataförsörjning Fragmenterad datafångst missgynnar många Om staten inte medverkar riskerar vi att de stora skogsbolagen skannar och producerar skogliga grunddata själva. Ingen samlad dataförsörjning Små aktörer får inte tillgång till data Resten av samhället får inte data Digitaliseringen Smart landsbygd får ingen draghjälp

9 Geodata Skog Ytmodell från flygbilder Samfinansiering en möjlig väg framåt 12 miljoner/år från staten för uppdatering av Skogliga grunddata mha laserskanning Laserskanning start år 2018 Högre upplösning Skog Finansiering från skogsföretagen kan möjliggöra en omdrevstid på 5-7 år Öppna & fria data = knäckfråga Andra samhällssektorer

10 Geodata Skog Ytmodell från flygbilder Samfinansiering en möjlig väg framåt 12 miljoner/år från staten för uppdatering av Skogliga grunddata mha laserskanning Laserskanning start år 2018 Högre upplösning Skog Finansiering från skogsföretagen kan möjliggöra en omdrevstid på 5-7 år Öppna & fria data = knäckfråga Andra samhällssektorer

11 Laserskanning + Ytmodell från flygbilder Geodata Skog

12 Genomförandeplan laserskanning Ålder NH-data Aktivitet i skogsbruket Stormar Omfattning ca km 2 reserv ca km 2 Ägarförhållanden Planen framtagen av Lantmäteriet Skogsstyrelsen Skogforsk SLU SCA Skog Bergvik Skog Södra

13 Tidplan laserskanning nov Sista dag att lämna anbud laserskanning 13 nov Anbudsöppning 13 nov Lantmäteriet påbörjad utvärdering av anbuden 29 nov Gemensam utvärdering av anbuden (Lantmäteriet, Skogsstyrelsen, Skogforsk, SLU) 08 dec Tilldelningsbeslut Dec 2018 Planering inför första avrop Jan 2018 Avtalsstart laserskanning Mars 2018 Produktion laserskanning April 2018 Tillhandahållande av nya laserdata

14 Teknisk specifikation Laserdata Geodata Skog Punkttäthet > 1 punkt/m 2 (ev. 2 punkter/m 2 ) Standardosäkerhet plan Standardosäkerhet höjd < 0,3 m (t.ex. hustak)/ < 0,1 m (öppna plana hårdgjorda ytor) Fotavtryck Skanningsvinkel < 0,75 m Stråkövertäckning i sida 10% Tvärstråk Insamlingsperiod Maximalt ± 20 grader (önskemål skog ± 15 grader) Frivilligt Lövsprickning, hård vind, snötäcke, översvämning, samma säsong/område. Ev. mindre justeringar för att passa skogliga tillämpningar bättre.

15 Klassificering av laserdata Laserdata Geodata Skog 1 unclassified 2 ground 7 low point (noise) 9 water, GSD-Fastighetskartans vatten 18 high noise Klassificering av broar ingår inte. Att släta ut vatten ingår inte. Sekretessgranskat Laserdata Nationell Höjdmodell 1 unclassified, oklassificerade punkter 2 ground, punkter på mark 9 water, punkter på vatten 11 ASPRS reserved, punkter på broar Alla punkter som inte kan klassificeras som mark, bro eller vatten, till exempel byggnad och vegetation, kodas som oklassificerade. Sekretessgranskat Laserdata från NH

16 Ytmodell från flygbilder Följer planen/utfallet för bildförsörjningsprogrammet 0.5 meter eller 1.0 meter punktavstånd Tillhandahålls som punktmoln LAZ-format Utan färginfo eller färgsatt med IRF

17 Jämförelse olika ytmodeller

18 Nya data = nya möjligheter Geodata Skog

19 Geodata Skog - Skogliga grunddata 2.0 Ett tekniksprång för planering kopplat till skog och mark Nya data borgar för fortsatt utveckling YY ii = ββ 0 + ββ 1 XX ii + εε ii Laserskanning (Lantmäteriet) Laserdata Bearbetning (SLU) Rikstäckande Skogliga grunddata Nytta i skogen

20 Nya data = nya möjligheter Skogens tillväxt kommer nu att kunna beräknas ända ner på pixelnivå Bild: Mats Hannerz Bonitetskarta Rikskogstaxeringen Nytta i skog

21 Geodata Skog nyttan är öppenbar

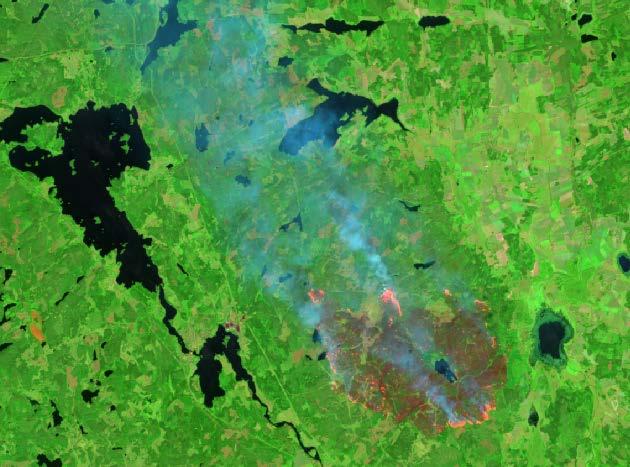

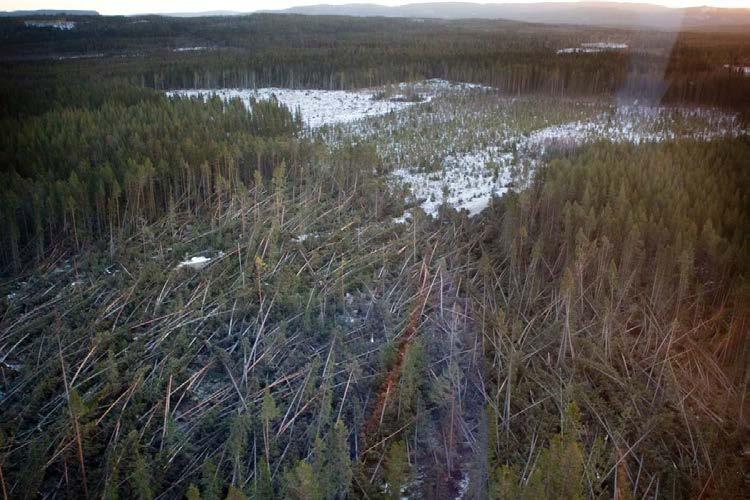

22 Geodata skog krishantering Indalsälven Gesunden Västmanland 2014 Geodata om skog & mark avgörande Risk för ett nytt Döda fall

23 Tillhandahållande Geodata Skog

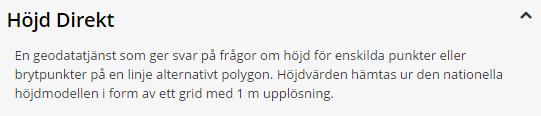

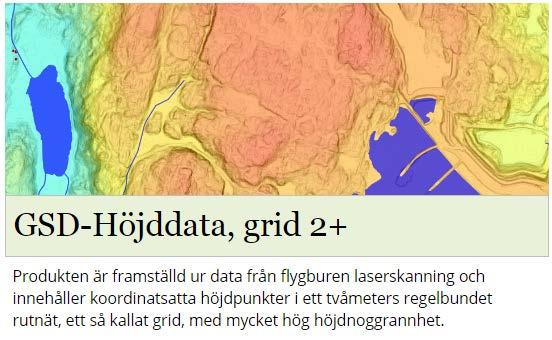

24 Tillhandahållande höjddataprodukter

25 Tillhandahållande Skogsstyrelsens geodata

26 Fortsättning följer På Kartdagarna i Linköping mars 2018 redovisar Lantmäteriet och Skogsstyrelsen mer detaljer om t.ex. - Uppdaterad genomförandeplan/första avrop laserskanning - Mer om tillhandahållande av laserdata - Mer om tillhandahållandahållande av Skogliga grunddata Frågor?

27 Tack för uppmärksamheten! Svante Larsson Mikael Johansson
