1 Bild Maria Norin

2 Flygfotografering en lång historia Riksdagen beslutade 1937 att Rikets Allmänna Kartverk ska ta fram en riksfotokarta Gradvis utveckling mot digital produktionslinje från 1980-talet och framåt. Helt digital produktionslinje 2007 och framåt 1,2 miljoner analoga flygbilder 475 TB flygbilder och ortofoto

3 Ny kamera till ,5 miljoner kronor Mindre och lättare Bättre bildkvalitet Större bildformat Effektivare produktion

Flygbilder från olika kameror har olika storlek

meter* 12 400 x19 200 pixlar LM:s DMC, (2005-2013)

Leverantör 2014 Ultracam-Xp, UCXp 5 655 x 8 655

4 Flygbilder från olika kameror har olika storlek LM:s Ultracam Eagle, UCE från x meter* x pixlar LM:s DMC, ( ) x meter* x pixlar Leverantör 2014 Ultracam-Xp, UCXp x meter* x pixlar * Bildstorlek i meter vid 0,48 m upplösning.

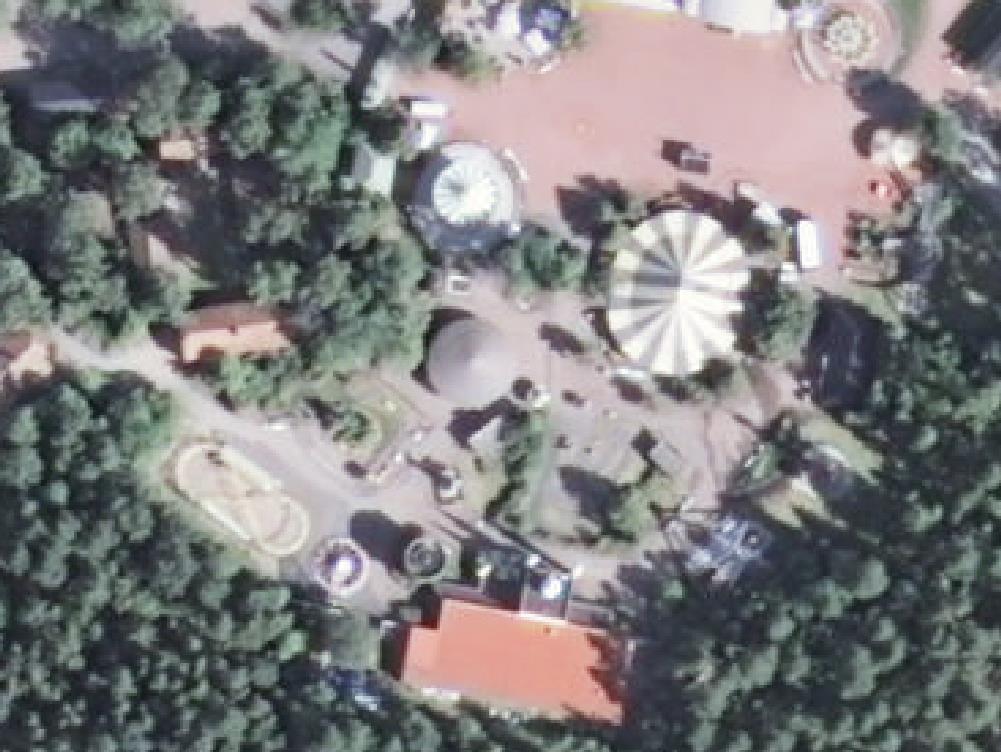

5 2011 Utvecklingen går framåt, mer färg och bättre upplösning

7 2015

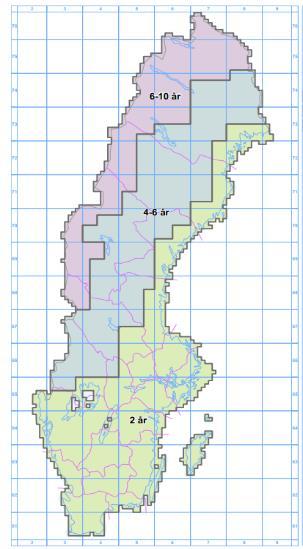

8 Lantmäteriets bildförsörjningsprogram 24 cm GSD 4-6 års intervall 48 cm GSD 6-10 års intervall 48 cm GSD

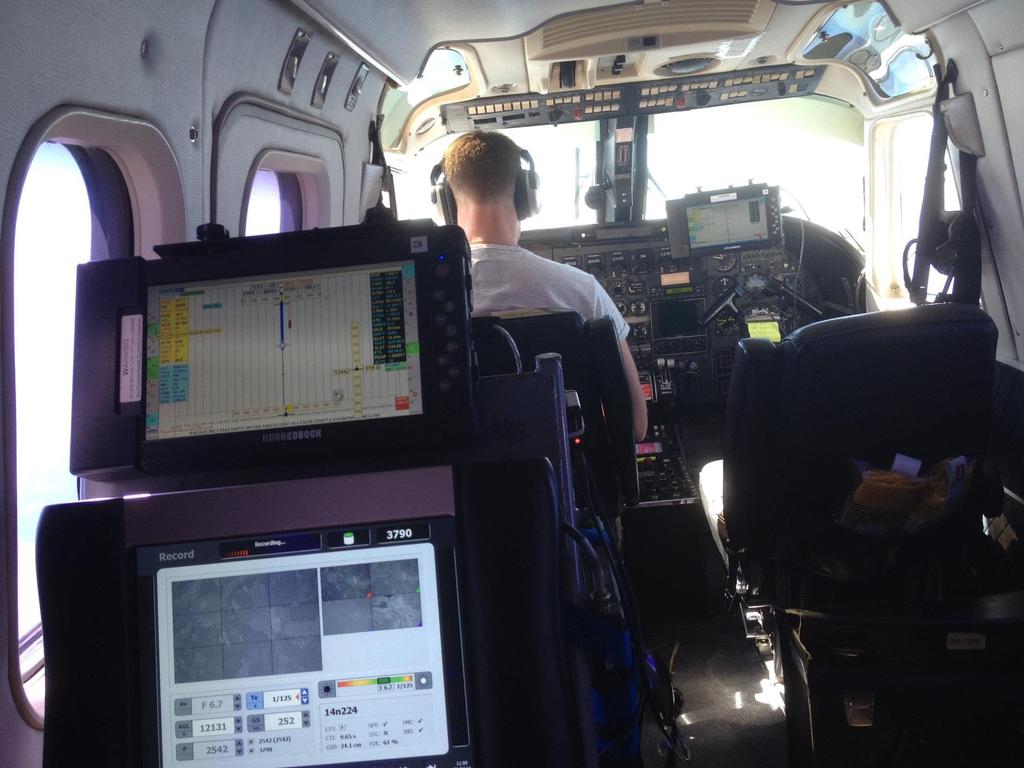

10 Flygfoto

11 Flygfotoplan för ett produktionsområde

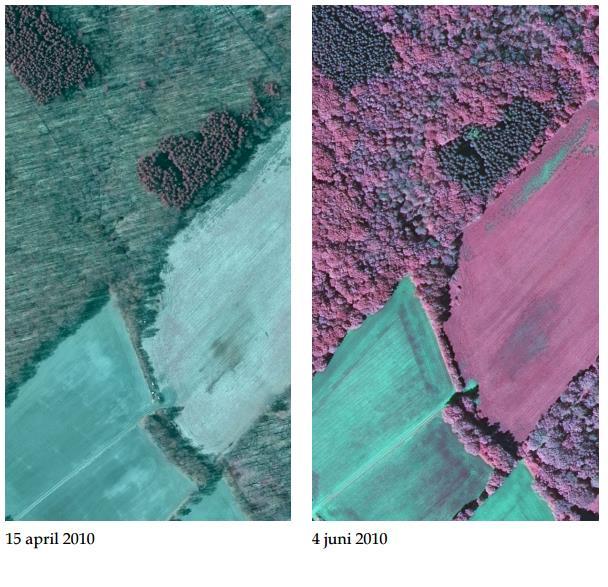

12 Vad påverkar dagens val av flygområde Aktuella områden Börjar i söder Flygfototidpunkt, före lövsprickning efter lövsprickning Väder

14 Flygfotografering Område

Resultat senaste åren 2015 Täckning: 2009 27 % 2010 38 % 2011 26 % 2012 26 % 2013 37 % 2014 33%

15 Resultat senaste åren 2015 Täckning: % % % % % % 2015 ~35% cm/pixel km 2 48 cm/pixel km 2

16 Kamerasystemet UltraCam Eagle

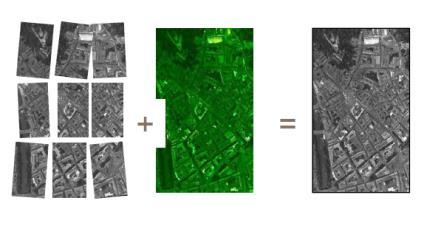

17 Bildbearbetning, framkallning Hitta gemensamma pixlar i överlappet mellan delbilderna, sy ihop totalbilden. Monolithic stitching, använder även den gröna bilden för att sätta geometrin

18 Efterberarbetning, Pan-skärpning PAN Panskärpt RGB Låguppl.RGB

19 Bildbearbetning, tonutjämning och radiometri Effekter: Ljusavfall i linsen Atmosfären, dis Med- och motljussida ( nord-sydeffekt ) I programvaran UltraMap finns metoder för att åtgärda dessa effekter.

20 Stödpunktsinmätning Mäter in taknockar som stöd i plan i områden som flygs med 24 cm upplösning. För stöd i höjd används Nationella Höjdmodellen

21 Blocktriangulering Blocktriangulering kallas den process som används för att organisera flygbilder tagna vid flygfotografering så att de tillsammans får gemensamma stödpunkter med bestämda geografiska lägen. Genom blocktrianguleringen bestäms de inbördes relationerna mellan bilderna och stödpunkter på marken.

bilder De centralprojicerade bilderna korrigeras med

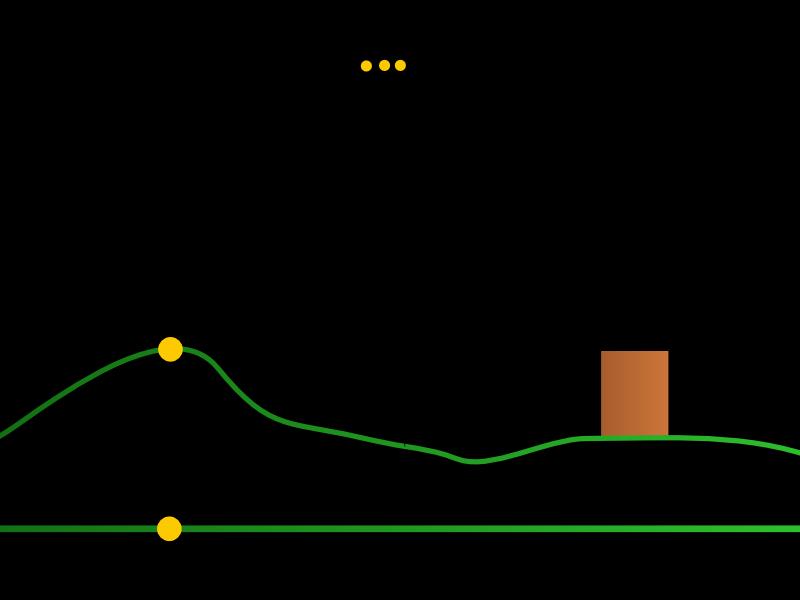

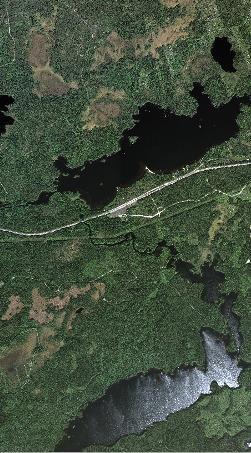

22 Ortofoto - ortogonalprojektion Flygbild, centralprojektion Kamera Bildmosaik av skalriktiga bilder De centralprojicerade bilderna korrigeras med hänsyn till kameraposition och riktning, och terrängvariation Ortofoto

23 Sömmar i ortofoto placeras så bildmosaiken blir optimal

Bildprodukter som vi tillhandahåller Skannade analoga flygbilder från 1929-2006, sv/v färg eller IR Digitala flygbilder i både IR och färg Ortofoto i sv/v 1 m upplösning från 1995-2004 Ortofoto i

24 Bildprodukter som vi tillhandahåller Skannade analoga flygbilder från , sv/v färg eller IR Digitala flygbilder i både IR och färg Ortofoto i sv/v 1 m upplösning från Ortofoto i färg, IR och sv/v med 0,5 m upplösning från 2005 och framåt. Ortofoto i färg, IR och sv/v m 0,25 m upplösning över tätorter från 2006 och större områden från Ortofoto i visningstjänst WMS, en med senaste ortofoto och en med årsvisa täckningar.

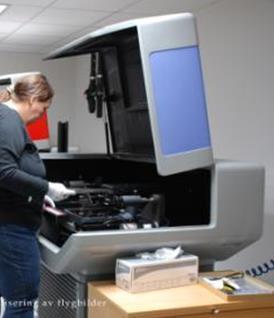

Ökad efterfrågan på gamla bilder För att bevara de gamla flygbilderna och öka tillgängligheten pågår ett arbete med att: Digitalisera de analoga flygbilderna (DAF)

25 Ökad efterfrågan på gamla bilder För att bevara de gamla flygbilderna och öka tillgängligheten pågår ett arbete med att: Digitalisera de analoga flygbilderna (DAF) Framställa ortofoton från olika tidsperioder, just nu pågår 1960 års (+-5 år) täckning års täckning är påbörjad Bilderna används bl.a. för att se förändringar i miljön över tid.

27 Användare av bildinformation Vilka är våra största användare av bildinformation? Vi själva i Lantmäteriet för ajourhållning av våra kartdatabaser och som ett av flera kartunderlag i fastighetbildningsprocessen Myndigheter som Skogsstyrelsen, Jordbruksverket, Trafikverket, Naturvårdsverket m.fl. för sina myndighetsuppgifter Skogsbolag och enskilda privata skogsägare för skogsbruksplanering Hitta, Eniro, Google och andra söktjänster Kommuner för planering och uppföljning Telecom, Elnätsbolag, Konsulter, byggföretag, mäklare m.fl.

28 På gång 1

29 Bildmatchning

30 Bildmatchning

31 3D - Punktmoln

32 Bildmatchning för att ajourhålla NH På gång 2

33 Examensarbete HiG- UAS (Unmanned Aerial System) På gång 3

34 Demo Användning av historiska bilder
