1 Din kompletta leverantör!» Försäljning» Service» Support» Utbildning» Uthyrning

2 SUPPORT IMAGING TOTALSTATION GNSS SERVICE GRUVA JÄRNVÄG MJUKVARA AFFÄRS- PARTNER LASER HYRESPARK TILLBEHÖR TJÄNSTER UTBILDNING

3 UAV Mjukvara Skanning Mobile mapping

4 UAV Mjukvara Skanning Mobile mapping

5 Varför UAS? Komplement till traditionell mätnings- teknik och traditionell fotogrammetri Flygfotografering och kartering blir mer tillgänglig än tidigare Unik vy med bilder tagna från positioner som tidigare varit svåra att komma åt Hög detaljrikedom Detaljerade 3Dmodeller och foton Hög detaljrikedom Inga inmätningar i efterhand krävs

6 Varför UAS? Säkerhet Samla data över farliga, svåråtkomliga eller ohälsosamma områden Svåråtkomliga eller farliga objekt som tex. översvämmade områden eller tak Effektivt Möjliggör snabb och enkel insamling av data över stora områden 3D dokumentation Bild dokumentation Video dokumentation

7 Varför UAS? Nya möjligheter Nya segment Förbättrade arbetssätt Visat sig användbar inom mer än 20 olika tillämpningsområden! M.fl.

8 Användningsområden Kartering av parker 3D-modellering, visualisering Övervakning under byggprocessen Avfallshantering Brandövervakning Skallgångsunderstöd Säkerhetsbedömning Erosions övervakning Forskning Fota åt mäklare Jämför mot teoretisk modell Identifiering av odlingsskador Effektivering av jordbruket Riskanalys Översvämningsanalys Dokumentation av ras Undersökning kraftledningar Undersökning av pipelines Kartering av kustlinjer Gruvor Skogs projekt Stormskador - Enstaka fällda träd kan upptäckas...även i tät skog tack vare låg höjd, hög upplösning och stor övertäckning Uppföljning av avverkningstrakter Ajourhållning av kartor - Underlag för planering av skogsvård, Uppföljning samt dokumentation av naturvårdshänsyn Dokumentation av brandfält IR-kamera Insektsskador Skogsbruksplanläggning Skade inspektioner Järnvägs projekt Analysera räl, växlar, banvall elnät eller kringliggande växtlighet Projekterings underlag Väg projekt 2D och 3D Inspektion av vägar Detektera sprickor Projekterings underlag Dammar Inspection Skador Projekterings underlag Inmätning/avbildning Terrängmodellering Anläggningar Byggnader Vägar Rörkonstruktioner Mätning av rörelser/förändringar Översiktsbilder till kyrkogårdar Monitorering av - Stora byggprojekt - Översvämning Volym- och ytberäkningar Deponier Torvanläggningar Flishögar Grustäkter Bergtäkter M.m.

9 kraftledningar Search and resque Kartering av större områden Översvämningsanalys vindkraftverk Broar Stora Gruvindustrin Kartering av kustlinjer Större vägprojekt Fasader m.m. Mindre grustäkter Små Större täkter Skogsprojekt Mindre torvanläggningar Kartering av mindre områden Medelstora Medelstora Täckter Projekterings underlag 3D-modelering och visualisering Vägprojekt Järnvägsprojekt Dammar

10 Stora Små Medelstora

11 Stora Små Medelstora Medelstora

12 Geodrone X4L High-End professional Aerial mapping system Fördelar med multirotor kontra fixed wing flygplan Inget krav att själv behöva sätta fast vingar Lyft och landa näst intill vart som helst Ingen svängarea som flygplan kräver Möjlighet att stå still i luften Flexiblare vid val av sensor Slits inte vid landningarna Möjlighet att tilta kameran Möjlighet att videofilma Fler användningar m.m. Nackdelar Kortare flygtid Ingen RTK/PPK Lägre flyghastighet Mindre täckningsförmåga Klarar inte av lika hårda väderförhållanden Flexibel Mångsidig! Perfekt för alla flygprojekt!

13 Geodrone X4L High-End professional Aerial mapping system Fördelar med multirotor kontra fixed wing flygplan Inget krav att själv behöva sätta fast vingar Lyft och landa näst intill vart som helst Ingen svängarea som flygplan kräver Möjlighet att stå still i luften Flexiblare vid val av sensor Slits inte vid landningarna Möjlighet att tilta kameran Möjlighet att videofilma Fler användningar m.m. Nackdelar Kortare flygtid Upp till 66min flygtid! Ingen RTK/PPK Kommer i Q1! Lägre flyghastighet Max flyghastighet på 54km/h Mindre täckningsförmåga 150m Klarar inte av lika hårda väderförhållanden 12m/s Flexibel Mångsidig! Perfekt för alla flygprojekt!

14 Geodrone X4L Mångsidig med en mängd valbara sensorer

15 Geodrone X4L High-End professional Aerial mapping system Sony a6000 Levererar kvalitet trots litet format. Specifikationer: 43 Megapixlar, 20mm fast objektiv med APS-C sensor Common sensor sizes Vanligaste hobbydrönaren Sony RX1R2 För absolut bästa kvalitén. Specifikation: 43 Megapixlar, 35mm fast objektiv samt Full format sensor WIRIS/VUE 640 IR kameror i olika utföranden. Specifikation: Upp till 43 Megapixlar, Vikt 550g-1160g samt filmar och fotar både IR och RGB GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

16 Geodrone X4L High-End professional Aerial mapping system Sony a6000 Levererar kvalitet trots litet format. Specifikationer: 43 Megapixlar, 20mm fast objektiv med APS-C sensor Common sensor sizes Vanligaste hobbydrönaren Sony RX1R2 För absolut bästa kvalitén. Specifikation: 43 Megapixlar, 35mm fast objektiv samt Full format sensor WIRIS/VUE 640 IR kameror i olika utföranden. Specifikation: Upp till 43 Megapixlar, Vikt 550g-1160g samt filmar och fotar både IR och RGB a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

17 Geodrone X4L High-End professional Aerial mapping system Canon WX Sony a6000 Common sensor sizes Canon WX a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

18 Geodrone X4L High-End professional Aerial mapping system Canon WX Sony a6000 Common sensor sizes Canon WX a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

19 Geodrone X4L High-End professional Aerial mapping system Canon WX Sony a6000 Common sensor sizes Canon WX a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

20 Geodrone X4L High-End professional Aerial mapping system Canon WX Canon WX Sony A6000 Common sensor sizes Canon WX a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

21 Geodrone X4L High-End professional Aerial mapping system Canon WX Sony Canon a6000 WX Sony A6000 Common sensor sizes Canon WX a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

22 Geodrone X4L High-End professional Aerial mapping system Canon WX a6000 Common sensor sizes GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm 1 UAS Comparison

23 Geodrone X4L High-End professional Aerial mapping system a6000 Common sensor sizes Canon WX GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm 1 UAS Comparison

24 Geodrone X4L High-End professional Aerial mapping system Project GSD: 2.4cm UAS Comparison 2 Solution Comparison Errors 1 TBC PM Sony A6000 Canon WX Sony A6000 Canon WX Terra 3D XY Average (x GSD) n/a XY Maximum (x GSD) n/a Z Average (x GSD) Z Maximum (x GSD) XY Average (cm) n/a Common sensor sizes XY Maximum (cm) n/a Z Average (cm) GSD 2.4 m AGL Z Maximum (cm) Sensor type 6 1/2.5 1/ /3 4/3 4.1APS-C mm

25 Geodrone X4L Mångsidig med en mängd valbara sensorer

26 Geodrone X4L High-End professional Aerial mapping system Sony a6000 Levererar kvalitet trots litet format. Specifikationer: 43 Megapixlar, 20mm fast objektiv med APS-C sensor Common sensor sizes Sony RX1R2 För absolut bästa kvalitén. Specifikation: 43 Megapixlar, 35mm fast objektiv samt Full format sensor Canon WX WIRIS/VUE 640 IR kameror i olika utföranden. Specifikation: Upp till 43 Megapixlar, Vikt 550g-1160g samt filmar och fotar både IR och RGB a6000 GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

27 Geodrone X4L High-End professional Aerial mapping system Sony a6000 Levererar kvalitet trots litet format. Specifikationer: 43 Megapixlar, 20mm fast objektiv med APS-C sensor Common sensor sizes Sony RX1R2 För absolut bästa kvalitén. Specifikation: 43 Megapixlar, 35mm fast objektiv samt Full format sensor WIRIS/VUE 640 IR kameror i olika utföranden. Specifikation: Upp till 43 Megapixlar, Vikt 550g-1160g samt filmar och fotar både IR och RGB Canon WX a6000 RX1RII GSD 2.4 m AGL Sensor type 1/2.5 1/1.8 2/3 4/3 APS-C 35 mm

28

29

30 Geodrone X4L Mångsidig med en mängd valbara sensorer

31 Geodrone X4L Mångsidig med en mängd valbara sensorer

32 Geodrone X4L Mångsidig med en mängd valbara sensorer

33 Geodrone X4L High-End professional Aerial mapping system

34 Trimble SX10 -Den Skannande Totalstationen

35 Höjdpunkter från Specen Vinkelnoggrannhet 1 Längdmätarnoggrannhet Prism Mode 1mm +1.5ppm DR Mode 2mm + 1.5ppm Längdmätarens avtryck 50m 100m Räckvidd Prisma = 5,500m DR = 800m Autolock 300m-800m Kommunikation WiFi Radio Skanning VISION Bandskanning punkter/sek Punktdensitet Från 5 cm till 6,25 mm på 50 m håll Räckvidd 600m 3D-precision på 100 m avstånd: 2,5 mm 4 st kameror Överblickskamera Primärkamera Telekamera Kamera för optiskt lod

36 Förbättrad VISION-teknik

37 Kamerornas zoom-lägen

38 Kamerornas zoom-lägen Trimble S7 Optik (30x) SX10 - Teleskopkamera zoomnivå 6 av 8

39 DR-mätning via kamera?

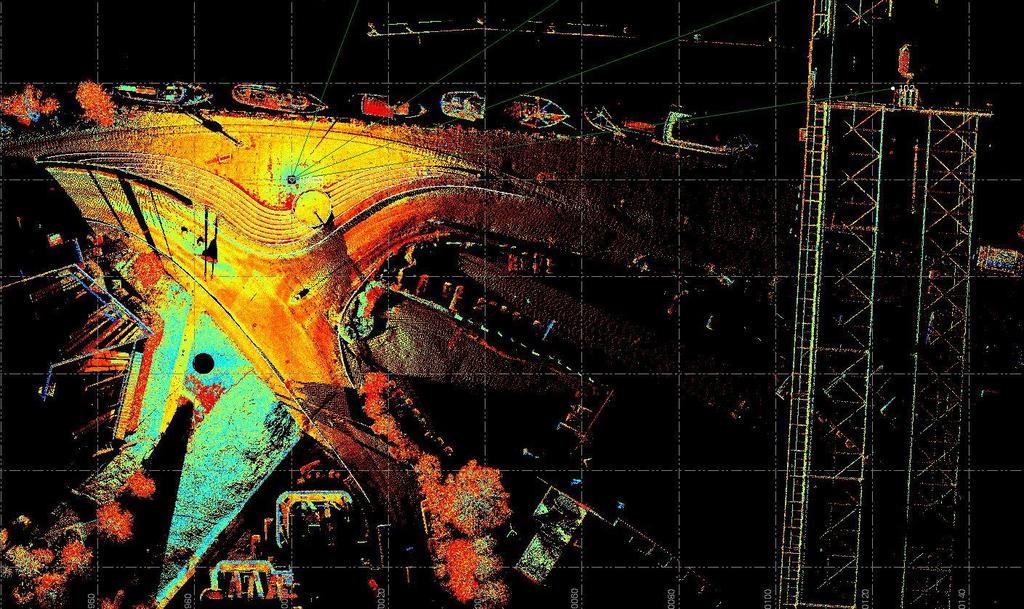

40 Datainsamling med SX10

41 Datainsamling med SX10

42 Datainsamling med SX10

43 Bandskanning

44 Bandskanning punkter/sekund Flera upplösningsnivåer 12 minuter för en kupolskanning 2,5 mm 3D-nogrannhet på 100 m avstånd

45 Varför SX10? Enkelt och välbekant arbetsflöde i fält Mer effektivt i fält Slipp återbesök (och gissningsarbete på kontoret) Undvik att vistas i potentiellt farliga miljöer Bli mer mångsidig i ditt arbete Lägre investeringskostnad Mer detaljerad datainsamling Det ska vara roligt att jobba!

46 Tack för er uppmärksamhet! Frågor?
