Produktfamiljöversikt. Lector63x Intelligent. Flexibel. Intuitiv. KAMERABASERADE KODLÄSARE

Transkript

1 Produktfamiljöversikt Lector63x Intelligent. Flexibel. Intuitiv.

2 Fördelar A NT. FLEXIBEL. INTUITIV. B C D E F Lector63x erbjuder den optimala kombinationen av prestanda och flexibilitet i ett kompakt hus. Den är idealisk för applikationer som kräver en hög upplösning, en bra scanningseffekt och långa läsräckvidder. Lector63x detekterar små koder och koder på snabba objekt utan problem. H I J K L M N O P Q R S T Formidentifiering med Asset Monitoring System 2 Automatisk kartongidentifiering med kamerabaserade kodläsare Spårbarhet för produkter i tillverkningsprocessen Produktfamiljöversikt :13:37 Med reservation för eventuella ändringar

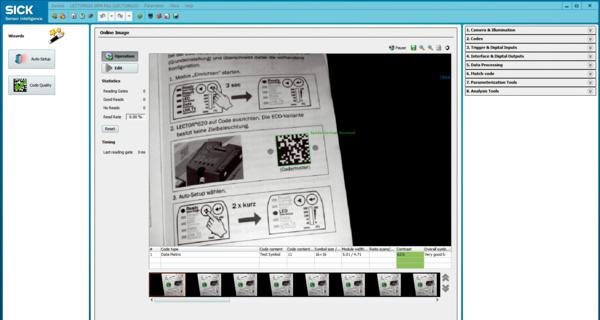

3 En gemensam effektiv plattform underlättar arbetet Akustisk och optisk feedback. Omedelbart Slot för MicroSD-minneskort. Kopiera paläsfeedback i alla miljöer med grön LED rameter och spara bilder. och akustisk signal. SOPAS-gränssnitt, ett omfattande parametrerings- och övervakningsverktyg som ger en enkel översikt över inläsningen. Enkel installation, enkel användning, enkelt byte. Alla kamerabaserade kamerabaserad kodläsare i Lector -serien är utrustade med många funktioner som ökar prestandan och tillförlitligheten och samtidigt ger en enkel hantering :13:37 Produktfamiljöversikt Med reservation för eventuella ändringar 3

4 A B C D E F H I J K L M N O P Q R S T Lector63x är den optimala allround-kodläsaren med flexibel optik- och filterdesign. Det modulära optikkonceptet möjliggör en individuell anpassning till din applikation. 4 Produktfamiljöversikt :13:37 Med reservation för eventuella ändringar

5 :13:37 Produktfamiljöversikt Med reservation för eventuella ändringar 5

6 A B C D E F H I J K L M N O P Q R S T Översikt över tekniska data Fokus Inställbart fokus (manuellt) Sensorupplösning px x px px x px Scanningsfrekvens 50 Hz Läsavstånd 50 mm mm IP-klassning IP67 Utbytbart objektiv och belysning Ethernet, TCP/IP PROFINET EtherNet/IP Seriell, RS-232, RS-422 CAN PROFIBUS DP, tillval via extern fältbussmodul USB Vikt 430 g g (beroende på typ) Produktbeskrivning Lector63x är en flexibel kamerabaserad kodläsare. Med sin höga bildupplösning, det kompakta huset och den utbytbara optiken uppfyller den många olika krav på bästa sätt. Den är perfekt för små koder, höga produktionshastigheter och läsning från ett stort avstånd. Lector63x imponerar dessutom med enkel hantering, snabbt utbyte av optiken, intuitivt användargränssnitt, lasersikte, akustisk feedbacksignal, feedback-led och MicroSD-minneskort. Idrifttagning, hantering och underhåll är därför mycket lätt. I korthet Kodläsare med sensor på upp till 2 megapixel Flexibel optik- och filterdesign Integrerad, utbytbar high-power-belysning Intuitivt användargränssnitt, med flexibel resultatsträng med kodanalysalternativ Funktionsknappar, lasersikte, akustisk feedbacksignal och feedback-led MicroSD-minneskort Din fördel Högupplösande sensor och intelligent bearbetning garanterar högsta läsprestanda även under krävande läsförhållanden Flexibel optikdesign och high-power-belysning möjliggör en läsning av små koder vid höga hastigheter eller i applikationer med stora läsavstånd Snabb, enkel idrifttagning tack vare intuitivt användargränssnitt, funktionsknapp för en snabb enhetsaktivering, integrerad belysning och lasersikte Direkt resultatkontroll tack vare en akustisk signal och färgad feedbackspot på objektet Korta driftstopp vid störningar på produktionslinjen tack vare en enkel kloningsfunktion via MicroSD-minneskortet 6 Produktfamiljöversikt :13:37 Med reservation för eventuella ändringar

7 Användningsområden Presentationskamera, manuell paketsortering Automatiserade sorteringsanläggningar vid kurir-, express- och posttjänster samt inom handeln Sammansättning av livsmedels- och läkemedelsförpackningar Track-and-trace i automatiserade förpackningsmaskiner Läsning från ett stort avstånd för spårbarhet inom bilindustrin Däckidentifiering Läsning av små koder inom elektronik- och solenergiindustrin :13:37 Produktfamiljöversikt Med reservation för eventuella ändringar 7

8 A B C D E F H I J K L M N O P Q R S T Beställningsinformation Ytterligare enhetsutföranden och tillbehör Variant: Basenhet Sensorupplösning: px x px Intern belysning: ska beställas separat som tillbehör Fokus: inställbart fokus (manuellt) Utbytbart objektiv och belysning: Kommunikationsgränssnitt: Ethernet, PROFINET, EtherNet/IP, seriell, CAN, PROFIBUS DP tillval via extern fältbussmodul CDF600-2, USB USB 2.0 (bara för parametrering) Läsbara kodstrukturer Objektiv Typ Artikel nr 1D, Stacked, 2D C-Mount (kompakt), 2/3, ska beställas separat som tillbehör V2D631R-MXCXB S-Mount, ska beställas separat som tillbehör V2D631R-MXSXB C-Mount (kompakt), 2/3, ska beställas separat som tillbehör V2D631D-MXCXB S-Mount, ska beställas separat som tillbehör V2D631D-MXSXB D, Stacked, 2D, DPM, OCR / OCV Variant: Komplett instrument Sensorupplösning: px x px Intern belysning: vit Fokus: inställbart fokus (manuellt) Läsbara kodstrukturer: 1D, Stacked, 2D Utbytbart objektiv och belysning: Kommunikationsgränssnitt: Ethernet, PROFINET, EtherNet/IP, seriell, CAN, PROFIBUS DP tillval via extern fältbussmodul CDF600-2, USB USB 2.0 (bara för parametrering) Objektiv Typ Artikel nr C-Mount (kompakt), 2/3, 12 mm, f/8 V2D631R-MKMDB C-Mount (kompakt), 2/3, 16 mm, f/8 V2D631R-MKMEB C-Mount (kompakt), 2/3, 25 mm, f/8 V2D631R-MWMFB C-Mount (kompakt), 2/3, 35 mm, f/8 V2D631R-MWMGB S-Mount, 17,5 mm, f/8 V2D631R-MKSEB S-Mount, 25 mm, f/8 V2D631R-MWSFB S-Mount, 9,6 mm, f/8 V2D631R-MISCB Variant: Basenhet Sensorupplösning: px x px Intern belysning: ska beställas separat som tillbehör Fokus: inställbart fokus (manuellt) Utbytbart objektiv och belysning: Kommunikationsgränssnitt: Ethernet, PROFINET, EtherNet/IP, seriell, CAN, PROFIBUS DP tillval via extern fältbussmodul CDF600-2, USB USB 2.0 (bara för parametrering) Läsbara kodstrukturer Objektiv Typ Artikel nr 1D, Stacked, 2D C-Mount (kompakt), 2/3, ska beställas separat som tillbehör V2D632R-MXCXB S-Mount, ska beställas separat som tillbehör V2D632R-MXSXB C-Mount (kompakt), 2/3, ska beställas separat som tillbehör V2D632D-MXCXB S-Mount, ska beställas separat som tillbehör V2D632D-MXSXB D, Stacked, 2D, DPM, OCR / OCV 8 Produktfamiljöversikt :13:37 Med reservation för eventuella ändringar

9 Variant: Komplett instrument Sensorupplösning: px x px Intern belysning: vit Fokus: inställbart fokus (manuellt) Läsbara kodstrukturer: 1D, Stacked, 2D Utbytbart objektiv och belysning: Kommunikationsgränssnitt: Ethernet, PROFINET, EtherNet/IP, seriell, CAN, PROFIBUS DP tillval via extern fältbussmodul CDF600-2, USB USB 2.0 (bara för parametrering) Objektiv Typ Artikel nr C-Mount (kompakt), 2/3, 12 mm, f/8 V2D632R-MKMDB C-Mount (kompakt), 2/3, 16 mm, f/8 V2D632R-MKMEB C-Mount (kompakt), 2/3, 25 mm, f/8 V2D632R-MWMFB C-Mount (kompakt), 2/3, 35 mm, f/8 V2D632R-MWMGB S-Mount, 17,5 mm, f/8 V2D632R-MKSEB S-Mount, 25 mm, f/8 V2D632R-MWSFB S-Mount, 9,6 mm, f/8 V2D632R-MISCB :13:37 Produktfamiljöversikt Med reservation för eventuella ändringar 9

10 Onlinedatablad SICK i översikt SICK är en av de ledande tillverkarna av intelligenta sensorer och sensorlösningar för industriella användningar. Ett unikt program med produkter och tjänster skapar den perfekta basen för säker och effektiv styrning av processer, till skydd för människor mot olyckor och för att undvika att skada miljön. Vi har omfattande erfarenhet inom många branscher och känner till dina processer och krav. Därmed kan vi leverera intelligenta sensorer, perfekt anpassade till kundens behov. Kundanpassade systemlösningar testas och optimeras vid applikationscentren i Europa, Asien och Nordamerika. Detta gör oss till en pålitlig leverantör och utvecklingspartner. Omfattande tjänster avrundar vår program: SICK LifeTime Services stöder dig under maskinens kompletta livstid och ger både säkerhet och produktivitet. Det betyder Sensor Intelligence. Globalt nära dig: Kontaktpersoner och flera orter - SICK AG Waldkirch Germany
