1 Riktiga experter på värmekamerateknik Patrik Svensson

2 AGENDA Företagsintroduktion Värmekamera Egenskaper Kontinuerlig övervakning OFP Gaskamera UAV

3

4

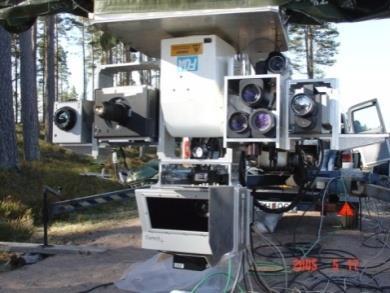

5 Termisk Systemteknik Start sommaren 2007 Ursprung i försvarsforskning: FOI Avancerad termografi 12 anställda

6 Termisk Systemteknik Värmekameror System Tjänster Industri Bygg Automation FoU Gasdetektion Brand Automation Oförstörande provning Termisk övervakning Fjärrvärme FoU Mätningar Bild- och signalanalys Utbildningar

7 Rätt kamera för din tillämpning Vi säljer hela FLIRs sortiment Handhållna kameror Inspektion Felsökning Förebyggande underhåll Kontinuerlig övervakning Säkerhet Kvalité Processtyrning Avancerade kameror Forskning och utveckling Snabba förlopp Hög känslighet Gasdetektion

8 Kompletta System Kompetens Fysikalisk mätteknik Bildanalys Mjukvaruutveckling Systemkonstruktion Kundanpassning Hårdvara Analys Integration Användargränssnitt

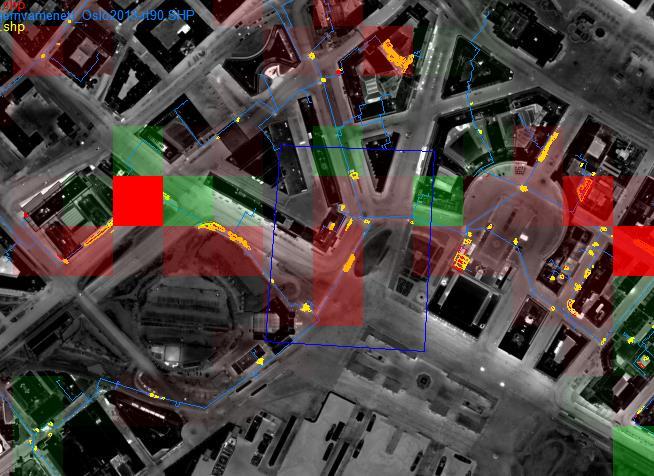

9 Tjänster Flygbaserad tillståndskontroll Forskningsuppdrag Konsultmätning Utbildning

10 FLIR

11 FLIR Produktion för världsmarknad sker i Sverige (ej USA) Marknadsledare Ledande på utveckling av värmekameror Starkt samarbete med Termisk Systemteknik

12 Värmekamera - Egenskaper

13 Fördelar Beröringsfri Mäta på distans Undvika farliga områden Påverkar ej mätobjekt Bild (många mätpunkter) Jämförelse mellan olika ytor eller objekt Automatisk utpekning av varmast/kallast Mycket god Överblick Realtidsmätning Fånga snabba förlopp

14 Användningsområden Felsökning Rondering Systematiskt arbete Trender Fast installation Elektriska installationer Byggnader Mekaniska anordningar Etc.

15 Upplösning i5 E60 T640 Flera mätpunkter Bättre bild Mindre objekt Större område 100* * *480

16 Fokus / Dynamik Fokus Dynamik Autoskala Anpassad skala

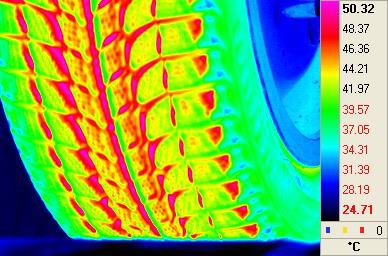

17 Snabbt förlopp kyld/okyld Okyld kamera Kyld kamera

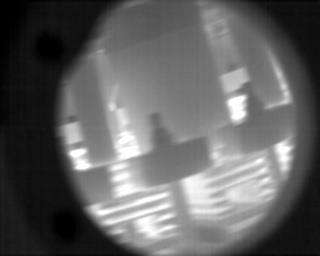

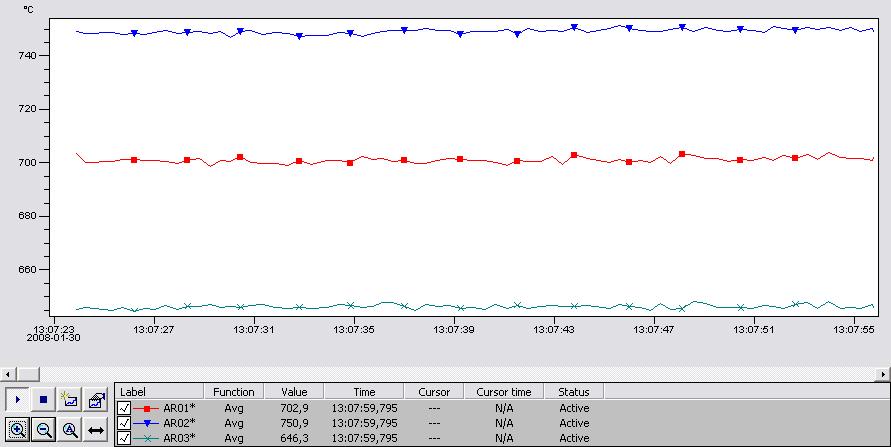

18 Exempel, Stor generator under drift Möjligt med en kyld kamera

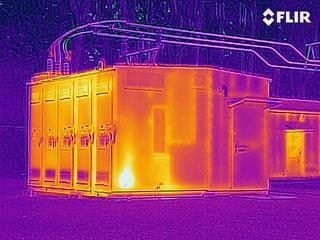

19 Exempel, Elektriska installationer

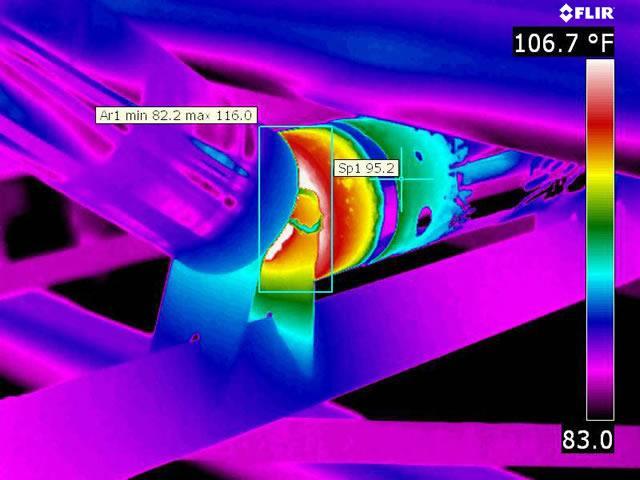

20 Exempel, Mekanik

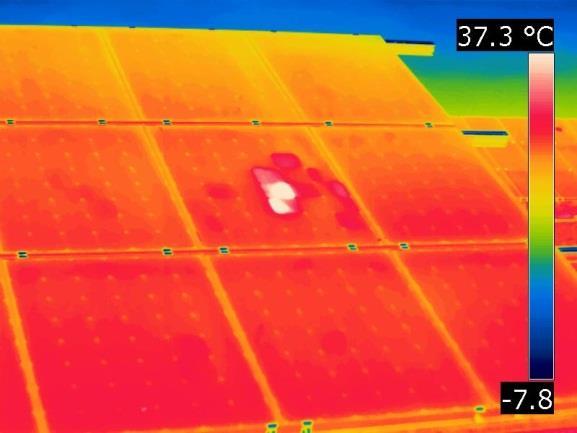

21 Exempel, Solcell Trasig kontakt Defekt bypass diod Skada i cellen Baksida

22 Kontinuerlig övervakning

23 174 Automation, termisk avsyning Temperaturfenomen används för: A1 A Kvalitetskontroll Processövervakning Processtyrning Temperaturen i sig är avgörande eller så används temperaturen som indikator Analys i realtid som integreras med automationssystemet via: Digital ut Modbus TCP Ethernet IP Profinet

24 Automation - BAS FLIR AX8 Intelligent värmekamera med 80 x 60px Enkla interna analys- och larmfunktioner. Branschstandard EthernetIP, Modbus TCP Automatisk larmfunktionalitet Väldigt prisvärd

25 Exempel- Presshärdning Kundanpassad automationslösning Kontroll av temperatur, position och kylsystem Recepthantering för flexibel produktion Profinet för integration

26 Exempel, Tillståndskontroll av Kojuver

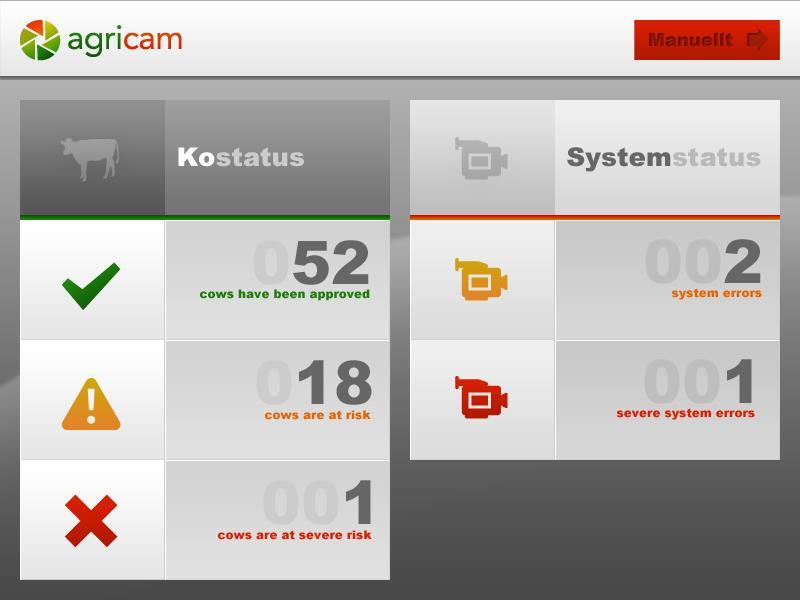

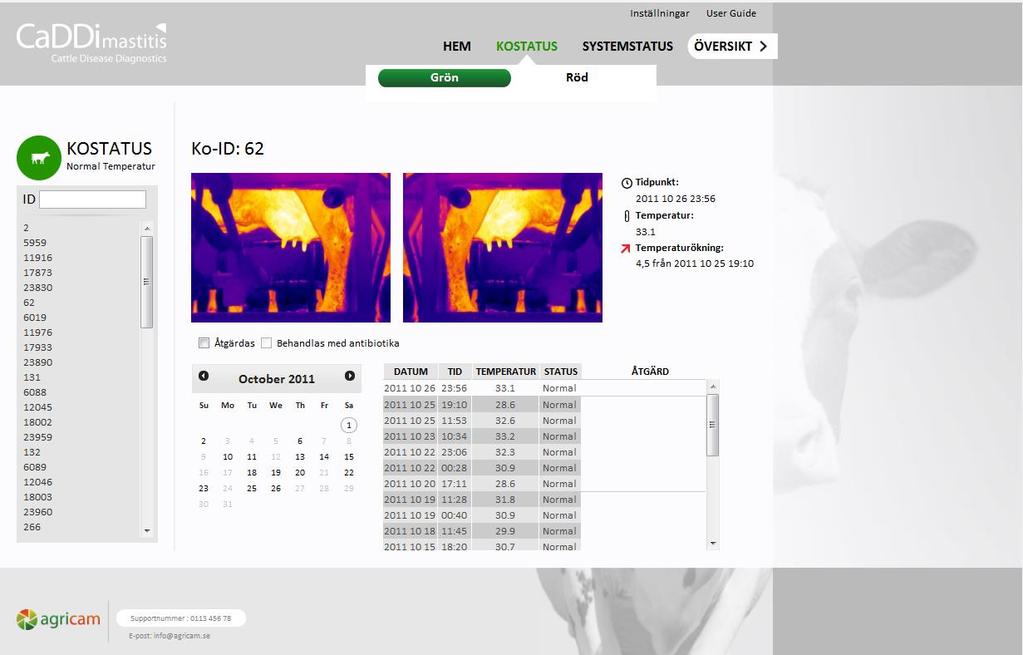

27 Cattle Disease Diagnostics (CaDDi) - Patenterad unik kombination av etablerade tekniker

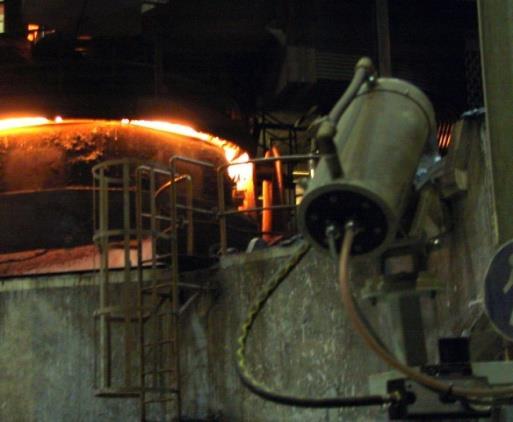

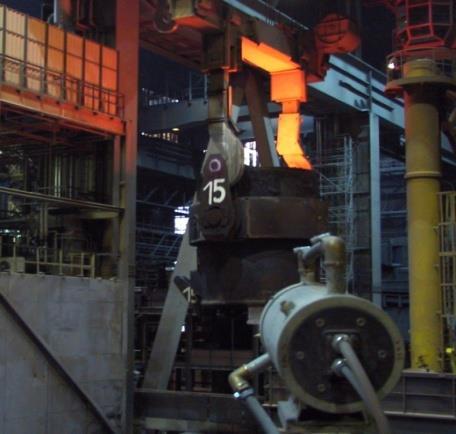

28 Exempel, Övervakning av smälta Kamera 3 Kamera 4 Kamera 2 Kamera 1

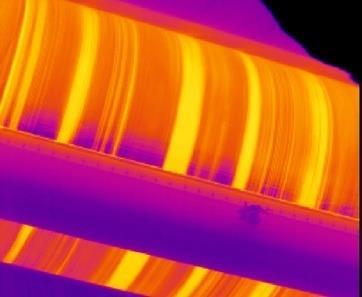

29 Exempel, Smältlim och pappersbana

30 OFP med IR-teknik

31 Exempel, Punktsvets

32 Exempel, Detektion av vatten i lådor Indikatorlampor Fixtur för provobjekt PC med IR Control Lampor 1000 W 2st Värmekamera Reläbox Styrenhet Kontrollbox: Start o Återställning

33 Exempel, Detektion av vatten i lådor

34 Gaskamera

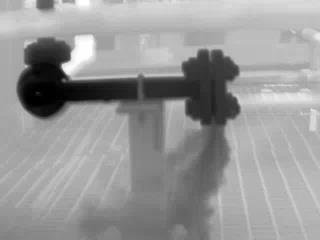

35 Gaskameran ser gasen

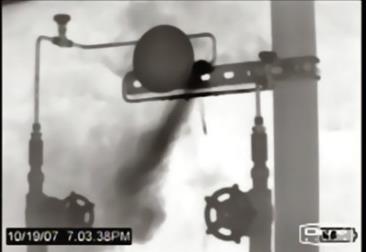

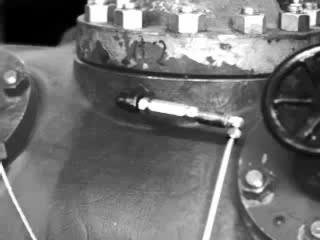

36 High Sensitivity Mode (HSM)

37 Värmekameror för upptäckt av gasläckor Kolväten (naturgas, biogas, metan etc) Gaser i kylanläggningar CO (kolmonoxid) CO2 (koldioxid) SF6 (svavelhexafluorid) Mäta genom lågor och flammor

38 Fördelar med gaskamera Visualisering i realtid Hitta läckor på avstånd Spåra läckor till källan Kortare inspektioner Även för termografiinspektioner

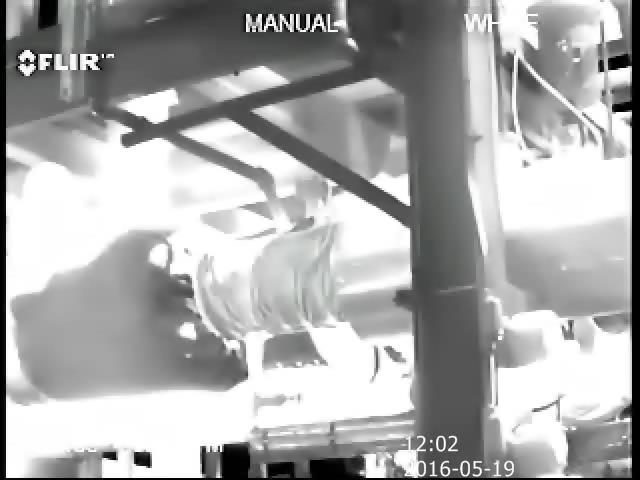

39 FLIR GF309 Ser genom flamma

40 Exempel, Råoljeugn 525.9

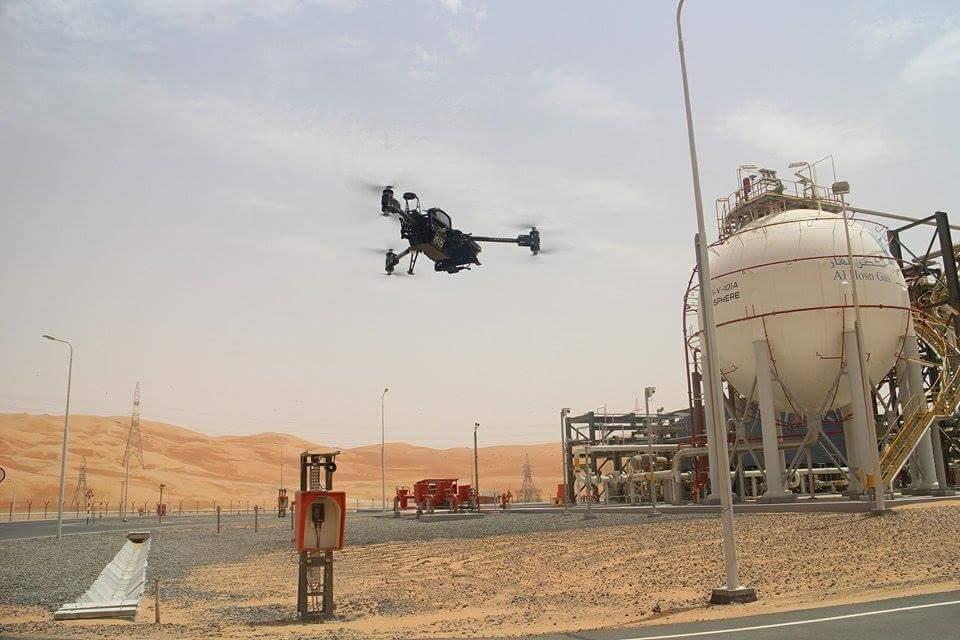

41 UAV

42 UAV

43 Tack!
