Praktisk termografi. Termografering av byggnader och fastigheter. Praktisk Fastighetstermografi Presentation. Praktisk Byggtermografi

Transkript

1 Praktisk termografi Termografering av byggnader och fastigheter 1

2 Användargrupper Byggindustri, bygg & anläggning Privata & Offentliga fastighetsägare Arkitekt & Byggnadsprojektörer Projektledare & byggnadsvårdare Byggnadsinspektörer & K-ansvariga Energi & VVS konsulter 2

3 Synligt Ljus Kortvåg LångVåg µm 2-5µm 8-14µm 0.0µm 5.0µm 10.0µm 3

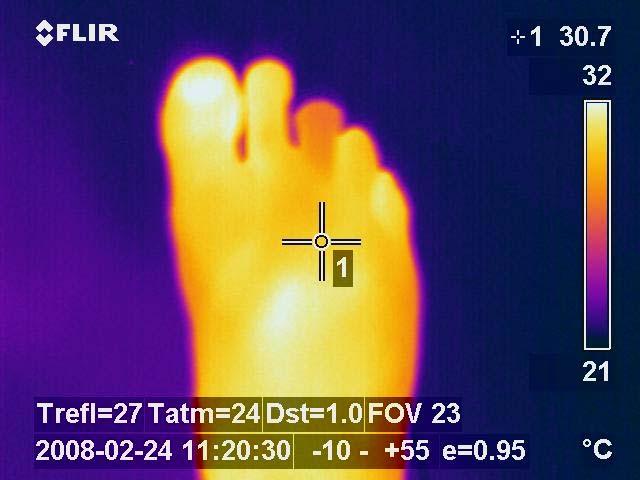

4 Termografi beröringsfri information Värmekameran (IR-kameran) mäter och avbildar den infraröda strålning som all materia avger. Tekniken är beröringsfri, vi kan mäta på avstånd och på objekt som t.ex högspänningssatta brytare, ledningar och isolatorer. Vi kan i medicinska sammanhang identifiera förändringar i en människo- eller djurkropp. 4

5 Detaljerad information Värmekameran är för dig som energiexpert, byggnadsinpektör eller kvalitetsansvarig ett förstklassigt verktyg som vid besiktningar och kontroller omedelbart ger en detaljerad bild av klimatskärmens täthet och termiska kvalité. Den infraröda bilden avslöjar brister och fel i konstruktion eller utförande, fukt och otätheter. 5

6 Icke förstörande inspektion I stället för att använda förstörande och dyrbara inspektionsmetoder träder värmekameran in som ett första lokaliserande instrument som snabbt lämnar information om ställe, storlek och omfattning. Eftersom värmekameran registrerar mycket små temperaturförändringar syns även tidiga angrepp av t.ex. fukt och mögel. 6

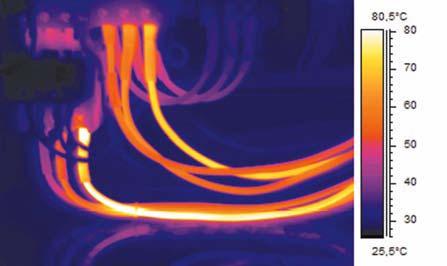

7 Användningsområden Hittar fukt- vattenläckage Hittar fel i elektriska installationer och mekanisk utrustning. Lokaliserar golvvärme, vatten & avloppsnät etc. Hittar fel i luftkonditionerings- & ventilationsystem Hittar luftläckage & fel i byggnaders isolering. 7

8 Rapporter och protokoll De data som samlats in granskas, analyseras och sammanställs efter inspektion med hjälp av ett bifogat program för PC. Programmet ordnar på ett strukturerat och lättfattligt sätt den information som samlats in och kan därefter enkelt skrivas ut som en rapport, ett protokoll eller en protokollbilaga. Layout och innehåll kan enkelt redigeras och anpassas till det egna företagets behov och grafiska profil. 8

9 Standard & utbildning Termografering skall utföras enligt Svensk Standard SS-EN Som allla andra verktyg vi använder krävs adekvat utbildning, anpassat till yrkes eller verksamhetsområdet. Vi utformar och tillhandahåller speciellt utformade kurser som riktar sig till personal och konsulter inom bygg- fastighets- och byggsektorn. Vi tillhandahåller även anpassade kurser ute hos beställare där vi förlägger en del av utbildningen i beställarens egna fastighetsbestånd. Ett bra sätt att förankra ny kunskap och teknik till verkligheten. 9

10 Kursinnehåll Introduktion En grundläggande teoretisk genomgång i värmelära och värmeöverföring Byggnadskonstruktion Orientering i vanligt förekommande byggnadskonstruktioner, problemområden. Mätmetodik Praktisk tillämpning,, metoder, användningsomsråden, drift, underhåll etc. Förberedelser inför termografering Genomgång av kompletterande underlag, bygghandlingar, protokoll etc. Laborationer Inspektion av övningsexempel och på plats i ett bef. byggnad eller anläggning Granskning, analys & rapport. Utbildning i att tolka, analysera och avrapportera sin inspektion 10

11 Tack för att ni lyssnade med en förhoppning att vi väckt ert intresse för en mycket användbart kunskaps & teknikområde. Sven-Olov Eriksson Arkitekt / MSA Certifierad Termograför 11
