1 Ombyggnad av bostäder till passivhusstandard - erfarenheter Ulla Janson Energi och ByggnadsDesign Lunds Tekniska Högskola

2 Nya passivhusprojekt i Sverige

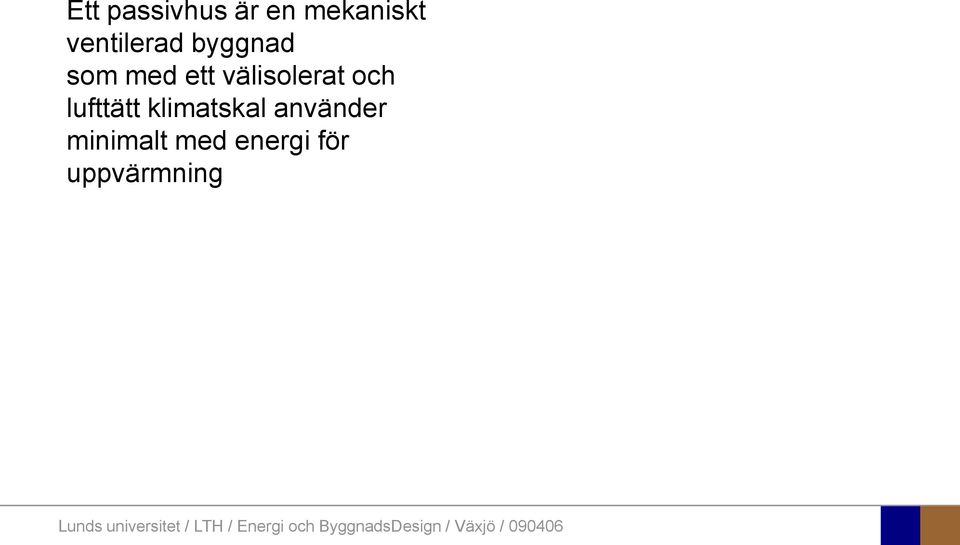

3 Ett passivhus är en mekaniskt ventilerad byggnad som med ett välisolerat och lufttätt klimatskal använder minimalt med energi för uppvärmning

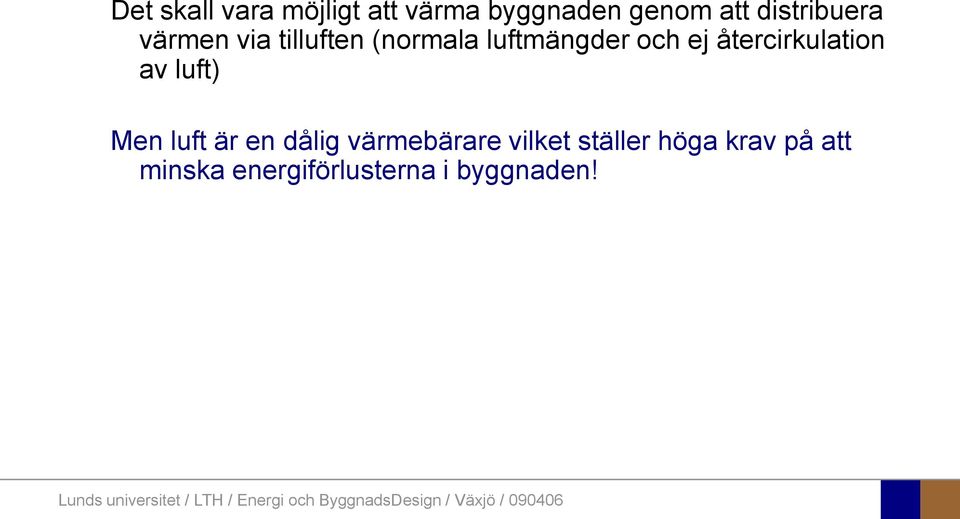

4 Det skall vara möjligt att värma byggnaden genom att distribuera värmen via tilluften (normala luftmängder och ej återcirkulation av luft) Men luft är en dålig värmebärare vilket ställer höga krav på att minska energiförlusterna i byggnaden!

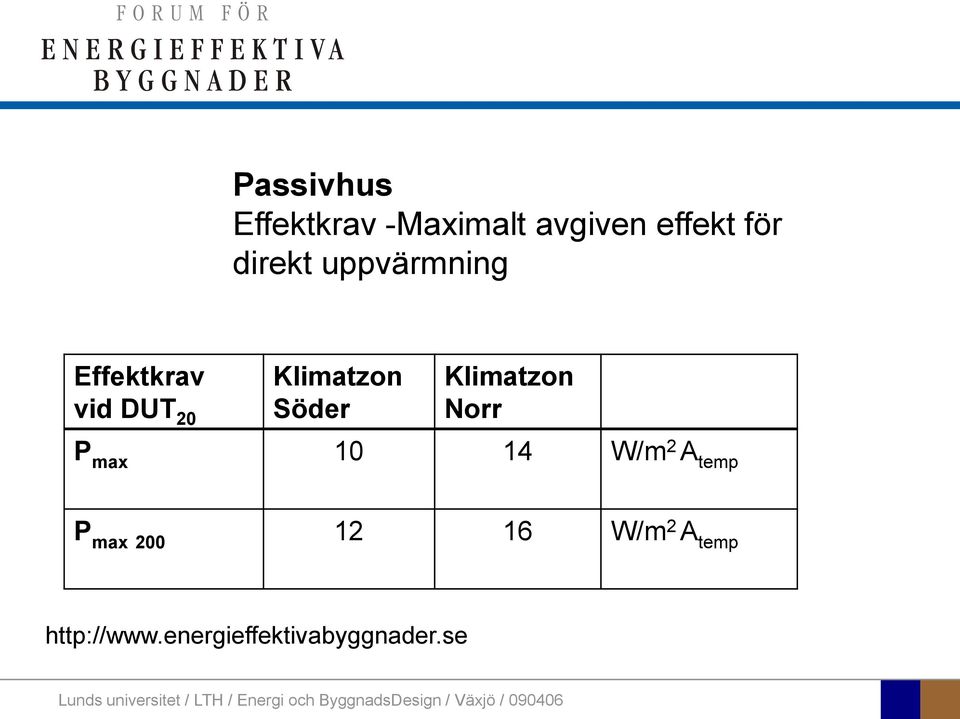

5 Passivhus Effektkrav -Maximalt avgiven effekt för direkt uppvärmning Effektkrav vid DUT 20 Klimatzon Söder Klimatzon Norr P max W/m 2 A temp P max W/m 2 A temp

6 Illustration: bsv arkitekter

7 Brogården Alingsås

8 Bild: Helena Westholm, efem artiktekter

9 Söndersprucket befintligt fasadtegel

10

11 Befintlig planlösning Dålig tillgänglighet för rörelsehindrade Bild: Helena Westholm, efem arkitekter

12 Kontroll av eventuell fukt och luftläckage

13 Luftläckage uppmätt resultat Uppmätt medelvärde: 2.0 l/s, m² vid 50 Pa

14 Täthetsprovning Bild: SP

15 Täthetsprovning Bild: SP

16 Befintlig ventilation frånluftsfläkt utan värmeåtervinning

17 Renoveringsbeslut Helhet Människan i centrum Bild: GP

18 Utbildning

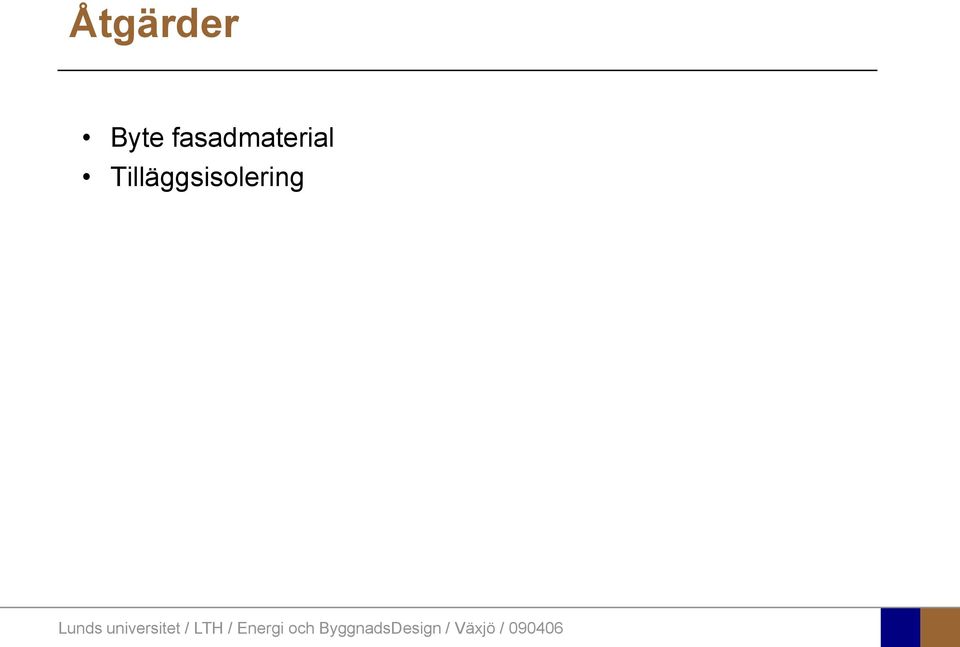

19 Åtgärder Byte fasadmaterial Tilläggsisolering

20 Åtgärder Byte fasadmaterial Tilläggsisolering Byte fönster Ombyggnad entré Flytt av balkonger Större badrum

21 Åtgärder Byte fasadmaterial Tilläggsisolering Byte fönster Ombyggnad entré Flytt av balkonger Större badrum Ventilation - FTX Individuell mätning Energisnåla hushållsapparater Solfångare varmvattenberedning Gårdar

22 Bygga bort balkongköldbryggan Ritning : WSP

23 Bygga bort balkongköldbryggan

24 Tilläggsisolering platta på mark Ritning; WSP

25 Tilläggsisolering platta på mark

26 Tilläggsisolering platta på mark Ritning; WSP

27 Tilläggsisolering bottenplatta Ojämn betong i befintlig konstruktion Dåligt med plats vill behålla takhöjd så gott det går

28 Nya ytterväggar långsidor

29 Nya gavelväggar behåller betong Ritning; WSP

30 Ny isolering tak 300 mm lösullsisolering Förlängning av takstol över ny balkong Ritning; WSP

31 Ljudisolering mellan lägenheter

32 Energibehov Årskonsumtion Idag (2004) Mål demobyggnad Värme (kwh/m 2 ) Varmvatten (kwh/m 2 ) El (hush. + fast) (kwh/m 2 ) Summa (kwh/m 2 )

33 Ekonomi Kostnader delas i tre Underhåll Energi Standardhöjning av lägenhet Underhåll behövs i alla fall Energi Högre standard i lägenhet betalas av hyresgäst, tex större lägenhetsyta, större och nyrenoverade badrum, nyrenoverade kök

34 Ekonomi Nedre plan renoveras till nybyggnadsstandard Ger större lägenheter (4 RoK) Ger möjlighet till ökad tillgänglighet Ger förråd på bottenplan för barnvagnar, rullatorer mm Ger möjlighet att höja hyran för lägenheter på bottenplan Bild: Helena Westholm, efem arkitekter

35 Tidiga resultat - Täthetsprovning Uppmätt medelvärde lufttäthet efter: 0.2 l/s,m² vid 50 Pa

36 Tidiga resultat - Termografering Bild: Skanska

37 Tidiga resultat - fukt

38 RF (%) Tidiga resultat - fukt RF yttervägg Innanför vindskydd Innanför utvändig isolering Innanför 195 mm isolering Innanför 120 mm isolering : : : : : : : :00 Datum

39 Temperatur (C) Temperaturer i yttervägg Innanför vindskydd Innanför utvändig isolering Innanför 195 mm isolering Innanför 120 mm isolering Datum

40 Temperatur (C) Tidiga resultat inomhustemperaturer Inomhustemperaturer Temperature Temperature Temperature Temperature Temperature Temperature jan jan feb feb feb feb feb feb-09 Tid (h)

41 Och efter Brogården?

42 Tack! forskning/ passivhus_demonstrationsprojekt/ Bild: passivhuscentrum
