1 Så tilläggsisolerar vi våra miljonprogramhus Åke Blomsterberg WSP Environmental & LTH Energi och ByggnadsDesign

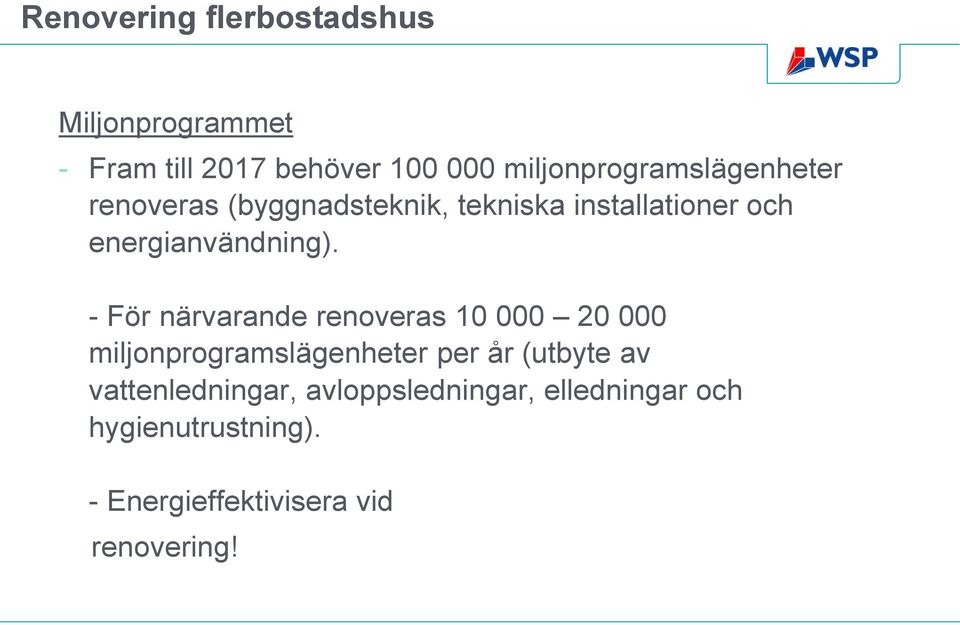

2 Renovering flerbostadshus Miljonprogrammet - Fram till 2017 behöver miljonprogramslägenheter renoveras (byggnadsteknik, tekniska installationer och energianvändning). - För närvarande renoveras miljonprogramslägenheter per år (utbyte av vattenledningar, avloppsledningar, elledningar och hygienutrustning). - Energieffektivisera vid renovering!

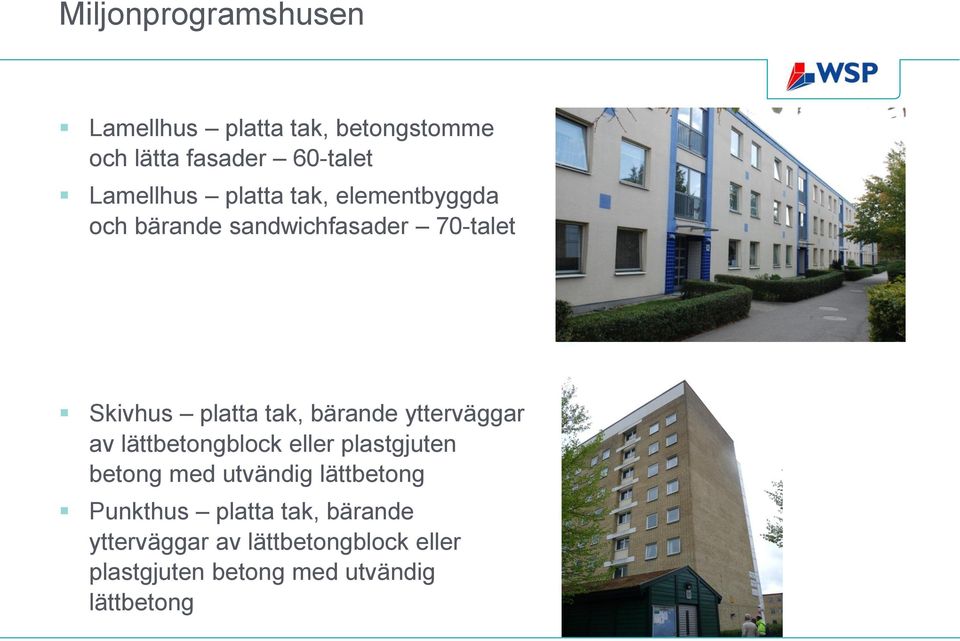

3 Miljonprogramshusen Lamellhus platta tak, betongstomme och lätta fasader 60-talet Lamellhus platta tak, elementbyggda och bärande sandwichfasader 70-talet Skivhus platta tak, bärande ytterväggar av lättbetongblock eller plastgjuten betong med utvändig lättbetong Punkthus platta tak, bärande ytterväggar av lättbetongblock eller plastgjuten betong med utvändig lättbetong

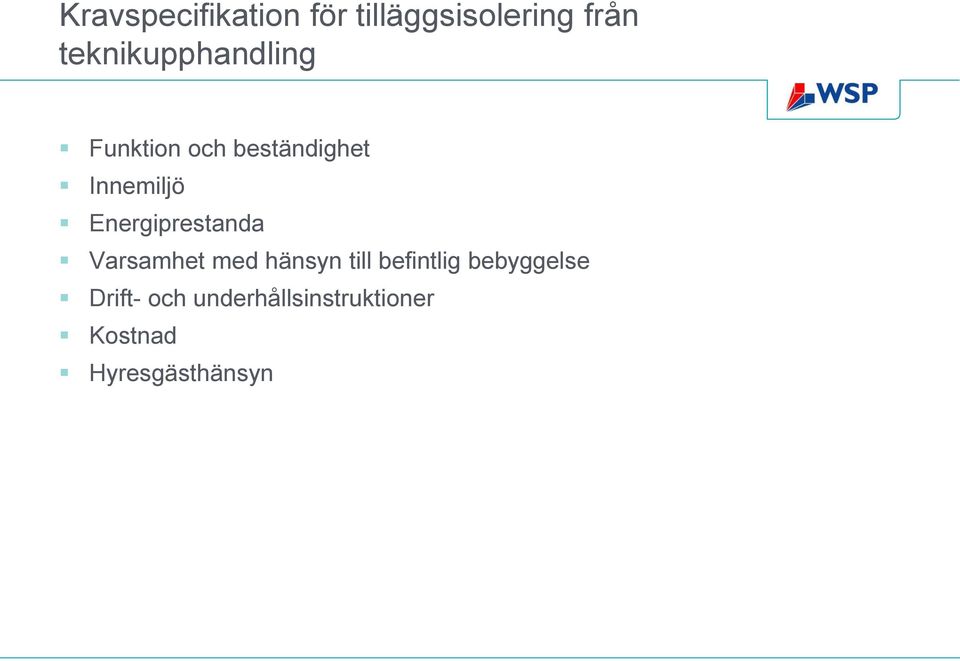

4 Kravspecifikation för tilläggsisolering från teknikupphandling Funktion och beständighet Innemiljö Energiprestanda Varsamhet med hänsyn till befintlig bebyggelse Drift- och underhållsinstruktioner Kostnad Hyresgästhänsyn

5 Eskilstuna Kommunfastigheter testar S-Fronts väggkoncept i Lagersberg.

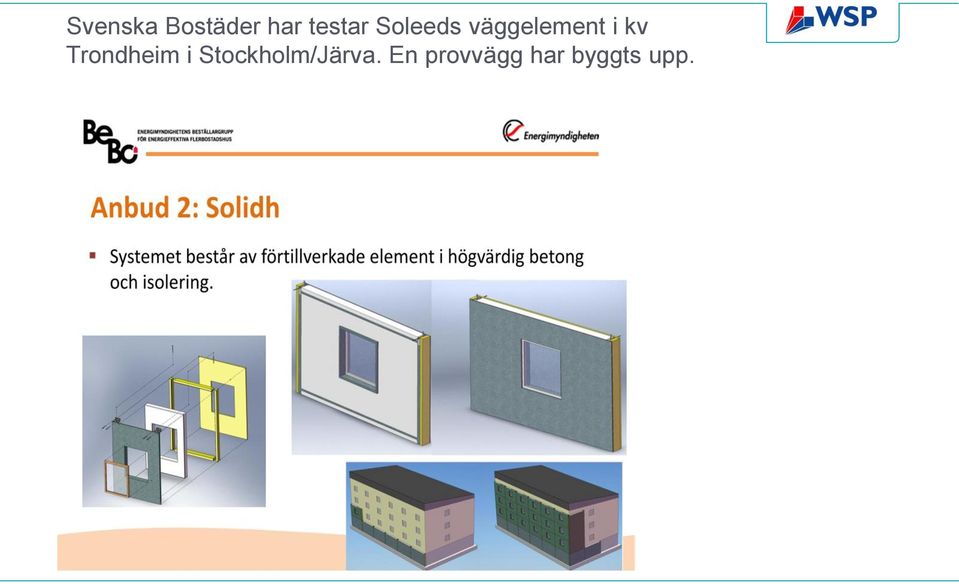

6 Svenska Bostäder har testar Soleeds väggelement i kv Trondheim i Stockholm/Järva. En provvägg har byggts upp.

7 Projektsammanfattning Brogården Energikoncept: Renovering med passivhusteknik. Bakgrund till renoveringen orsaker Målsättning med renoveringen: Renovera pga. slitage Öka tillgängligheten Skapa större variation i lägenhetsstorlek Förbättra den termiska komforten Minska den höga energianvändningen med minst 50 % 7

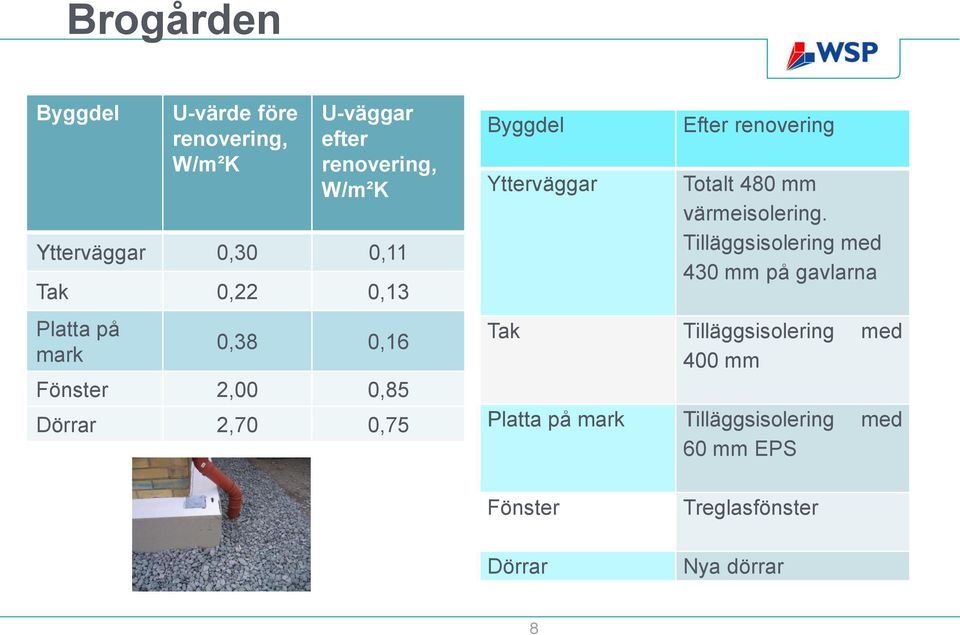

8 Brogården Byggdel U-värde före renovering, W/m²K U-väggar efter renovering, W/m²K Ytterväggar 0,30 0,11 Tak 0,22 0,13 Platta på mark 0,38 0,16 Fönster 2,00 0,85 Dörrar 2,70 0,75 Byggdel Ytterväggar Efter renovering Totalt 480 mm värmeisolering. Tilläggsisolering med 430 mm på gavlarna Tak Tilläggsisolering med 400 mm Platta på mark Tilläggsisolering med 60 mm EPS Fönster Dörrar Treglasfönster Nya dörrar 8

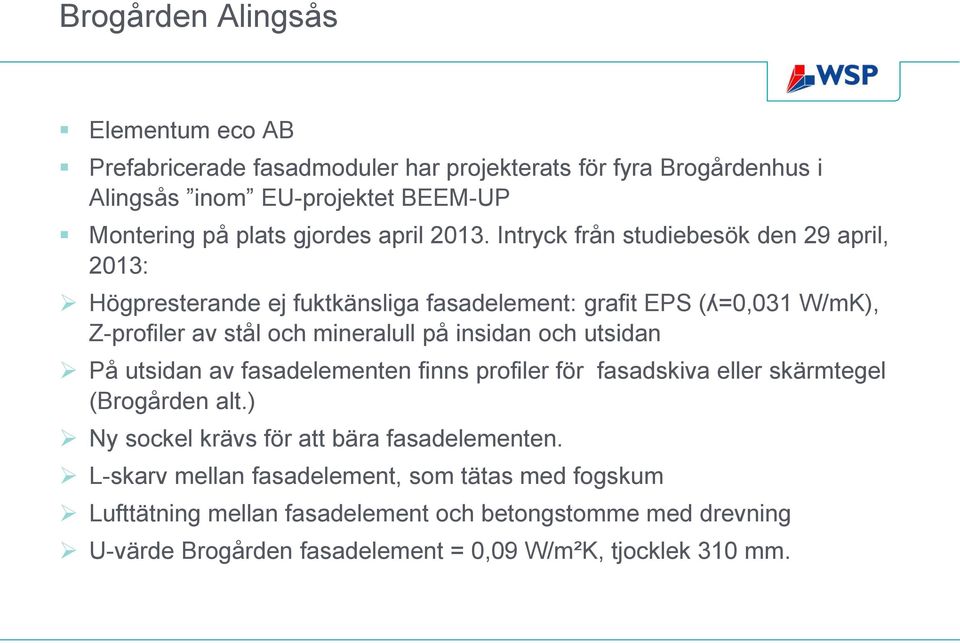

9 Brogården Alingsås Elementum eco AB Prefabricerade fasadmoduler har projekterats för fyra Brogårdenhus i Alingsås inom EU-projektet BEEM-UP Montering på plats gjordes april Intryck från studiebesök den 29 april, 2013: Högpresterande ej fuktkänsliga fasadelement: grafit EPS (ʎ=0,031 W/mK), Z-profiler av stål och mineralull på insidan och utsidan På utsidan av fasadelementen finns profiler för fasadskiva eller skärmtegel (Brogården alt.) Ny sockel krävs för att bära fasadelementen. L-skarv mellan fasadelement, som tätas med fogskum Lufttätning mellan fasadelement och betongstomme med drevning U-värde Brogården fasadelement = 0,09 W/m²K, tjocklek 310 mm.

10 Brogården Alingsås

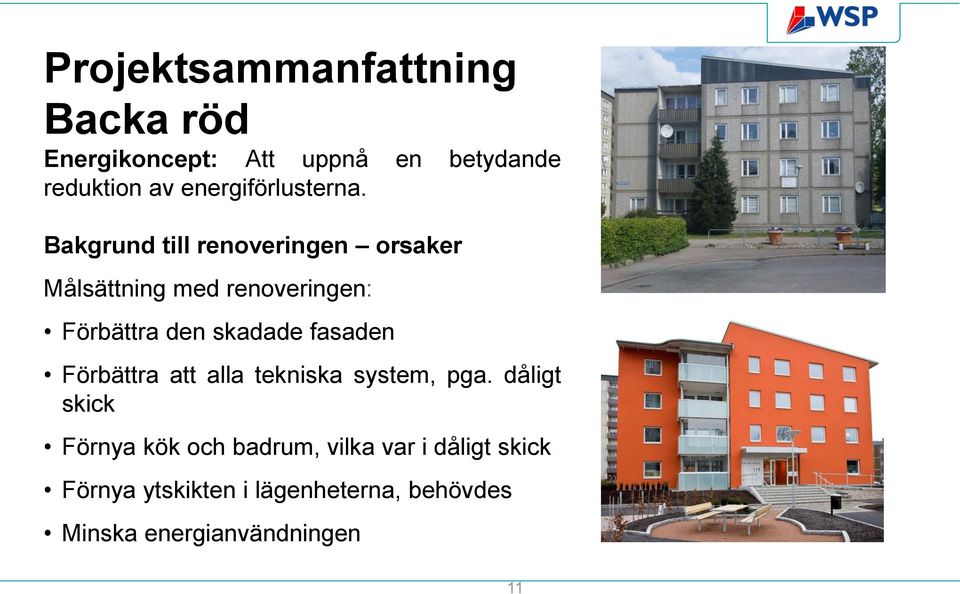

11 Projektsammanfattning Backa röd Energikoncept: Att uppnå en betydande reduktion av energiförlusterna. Bakgrund till renoveringen orsaker Målsättning med renoveringen: Förbättra den skadade fasaden Förbättra att alla tekniska system, pga. dåligt skick Förnya kök och badrum, vilka var i dåligt skick Förnya ytskikten i lägenheterna, behövdes Minska energianvändningen 11

12 Backa röd Byggdel U-värde före renovering, W/m²K U-värde efter renovering, W/m²K Byggdel Ytterväggar Tak Efter renovering Tilläggsisolering med 200 mm cellplast Totalt 500 mm värmeisolering Ytterväggar 0,31 0,12 Tak 0,14 0,10 Krypgrund 0,40 0,10 Fönster 2,40 0,90 Krypgrund Fönster Tilläggsisolering med 500 mm Leca Treglas lågenergifönster 12

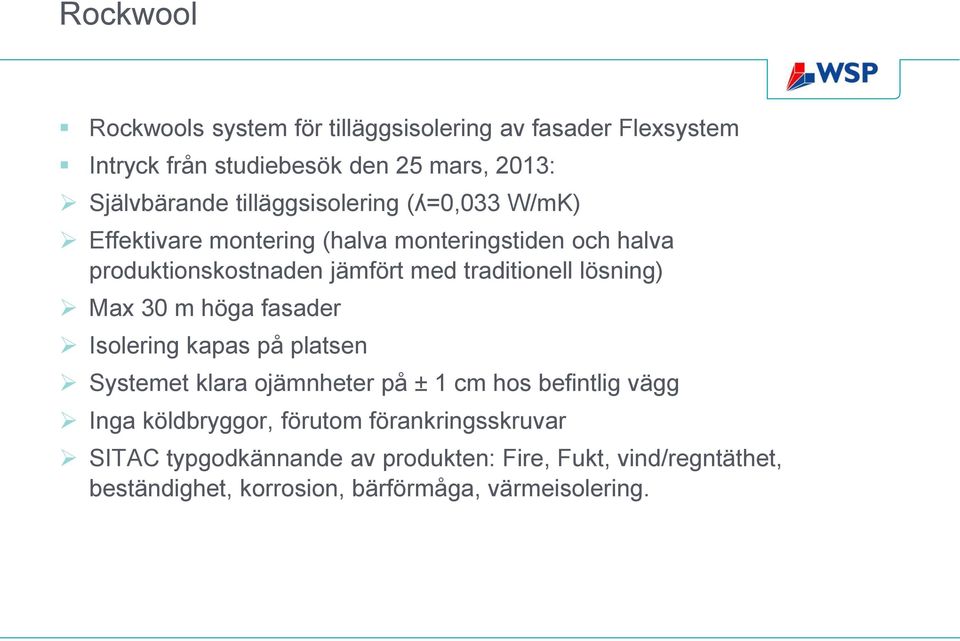

13 Rockwool Rockwools system för tilläggsisolering av fasader Flexsystem Intryck från studiebesök den 25 mars, 2013: Självbärande tilläggsisolering (ʎ=0,033 W/mK) Effektivare montering (halva monteringstiden och halva produktionskostnaden jämfört med traditionell lösning) Max 30 m höga fasader Isolering kapas på platsen Systemet klara ojämnheter på ± 1 cm hos befintlig vägg Inga köldbryggor, förutom förankringsskruvar SITAC typgodkännande av produkten: Fire, Fukt, vind/regntäthet, beständighet, korrosion, bärförmåga, värmeisolering.

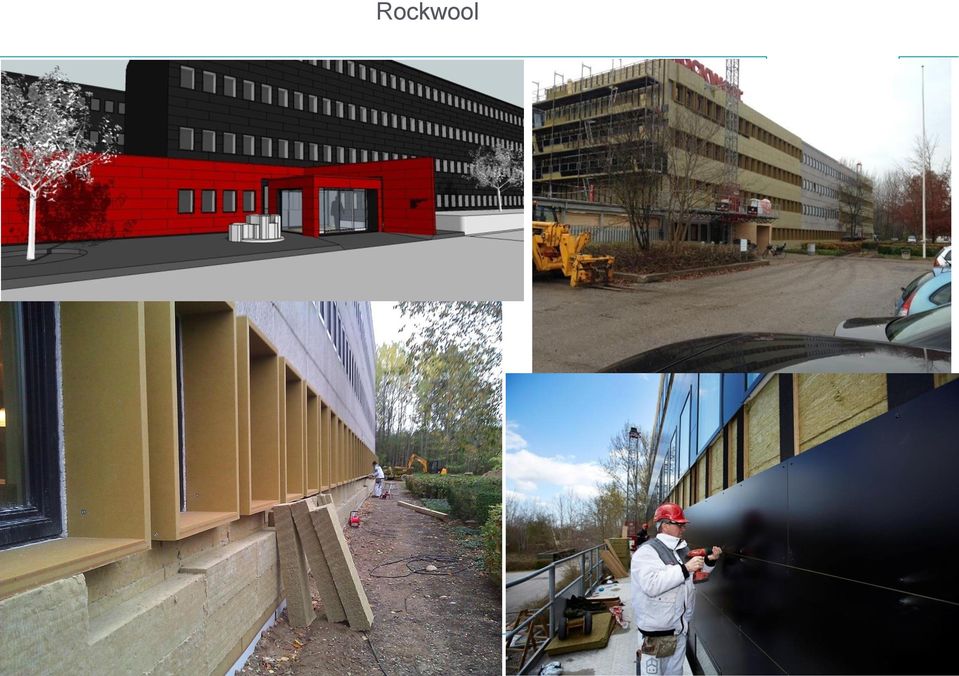

14 Rockwool

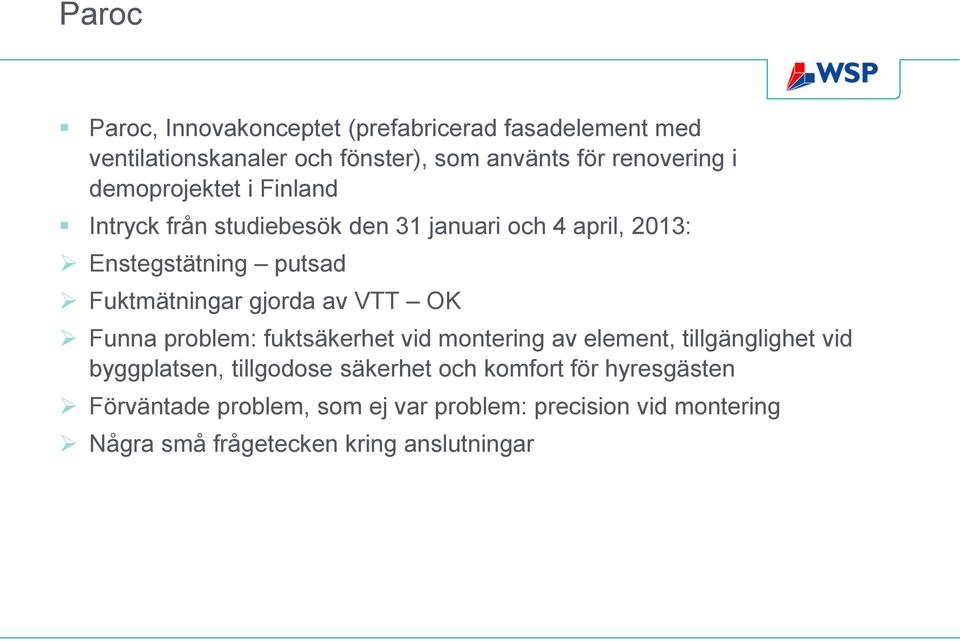

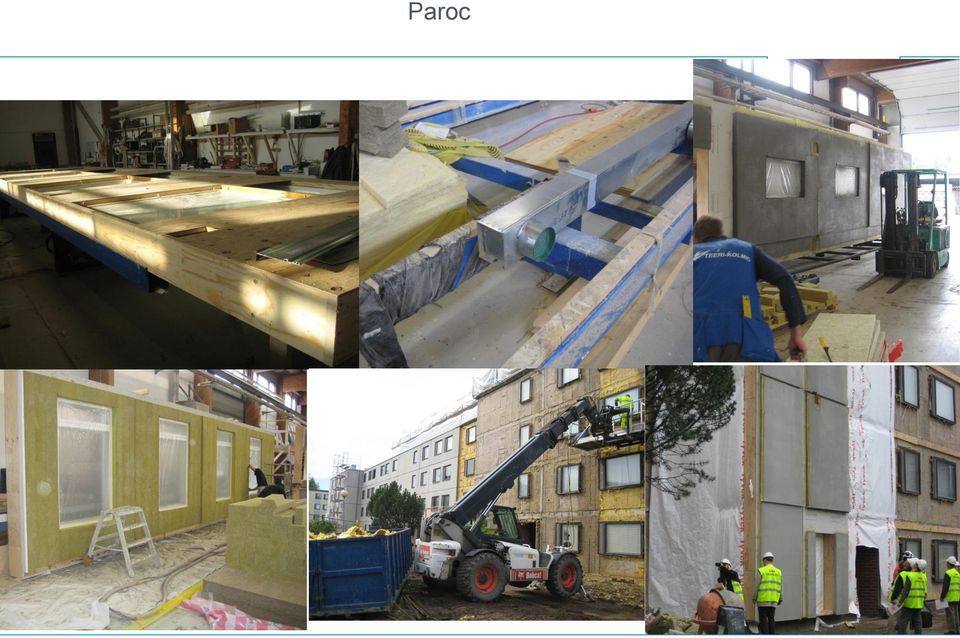

15 Paroc Paroc, Innovakonceptet (prefabricerad fasadelement med ventilationskanaler och fönster), som använts för renovering i demoprojektet i Finland Intryck från studiebesök den 31 januari och 4 april, 2013: Enstegstätning putsad Fuktmätningar gjorda av VTT OK Funna problem: fuktsäkerhet vid montering av element, tillgänglighet vid byggplatsen, tillgodose säkerhet och komfort för hyresgästen Förväntade problem, som ej var problem: precision vid montering Några små frågetecken kring anslutningar

16 Paroc

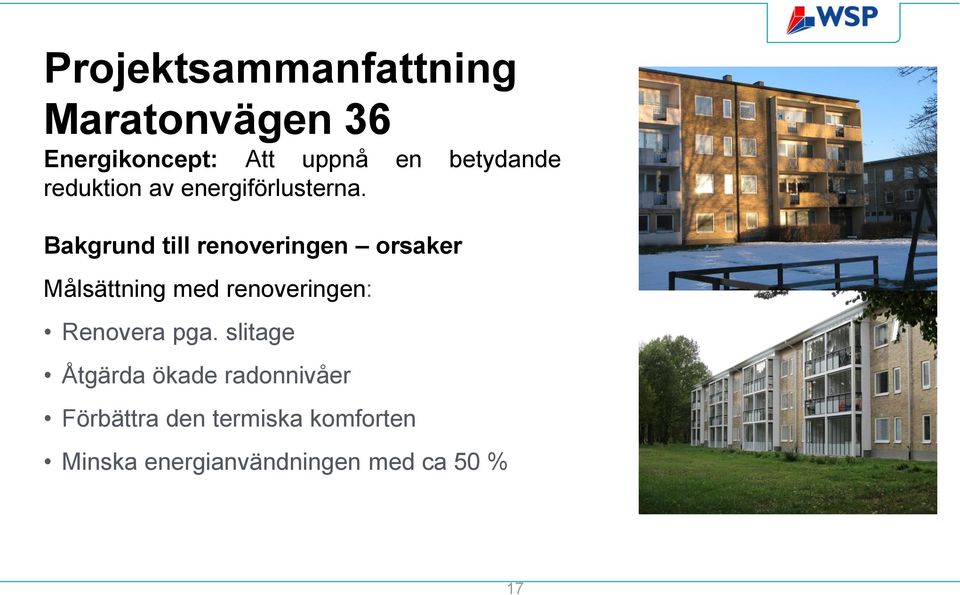

17 Projektsammanfattning Maratonvägen 36 Energikoncept: Att uppnå en betydande reduktion av energiförlusterna. Bakgrund till renoveringen orsaker Målsättning med renoveringen: Renovera pga. slitage Åtgärda ökade radonnivåer Förbättra den termiska komforten Minska energianvändningen med ca 50 % 17

18 Maratonvägen Byggdel U-värde före renovering, W/m²K U-värde efter renovering, W/m²K Ytterväggar 0,82 0,43 Tak 0,35 0,08 Fönster 2,7 1,0 Dörrar 2,7 1,4 Byggdel Efter renovering Ytterväggar Tilläggsisolering med 45 mm av balkongutfackningsvägg Tak Tilläggsisolering med 400 mm Fönster Treglas Dörrar Nya dörrar 18

19 Slutsatser energieffektiv tilläggsisolering Kombinera nödvändig renovering och energiåtgärder Kombinera olika energiåtgärder Produkter och koncept finns för halvering av energianvändningen Fördelar: Förbättrad termisk komfort Reducerad energianvändning Ökat fastighetsvärde Reducerade energikostnader? Reducerade driftkostnader Potentiella problem: Totalansvar för systemen? Inmätning före tilläggsisolering? Finansiering av investeringen? Ökad hyra? Evakuering av boende? 19
