1 Teknikupphandling av värmeåtervinningssystem för spillvatten i flerbostadshus Åke Blomsterberg och Anders Nykvist

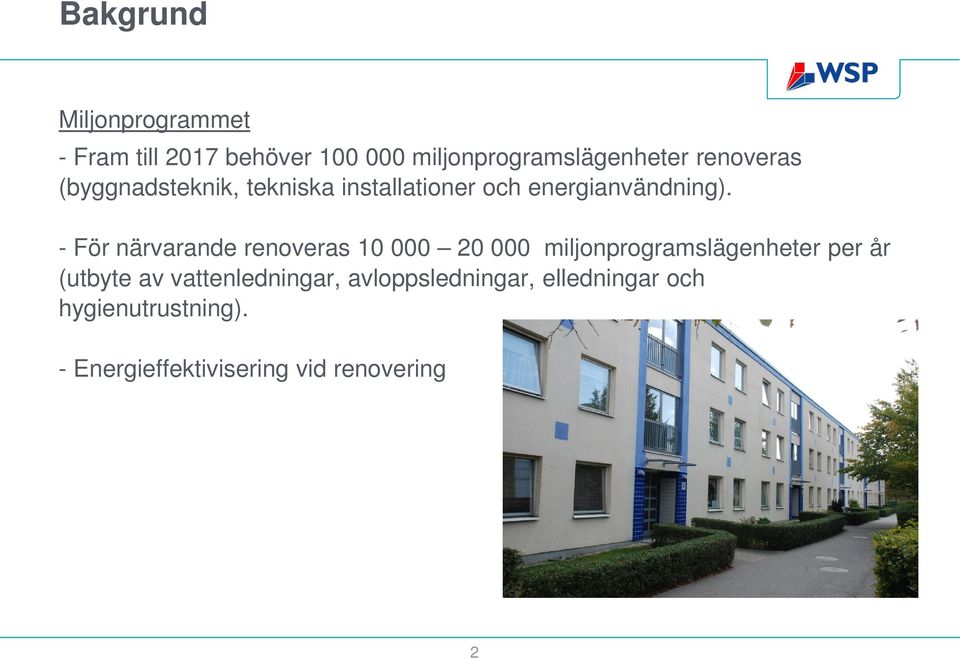

2 Bakgrund Miljonprogrammet - Fram till 2017 behöver miljonprogramslägenheter renoveras (byggnadsteknik, tekniska installationer och energianvändning). - För närvarande renoveras miljonprogramslägenheter per år (utbyte av vattenledningar, avloppsledningar, elledningar och hygienutrustning). - Energieffektivisering vid renovering 2

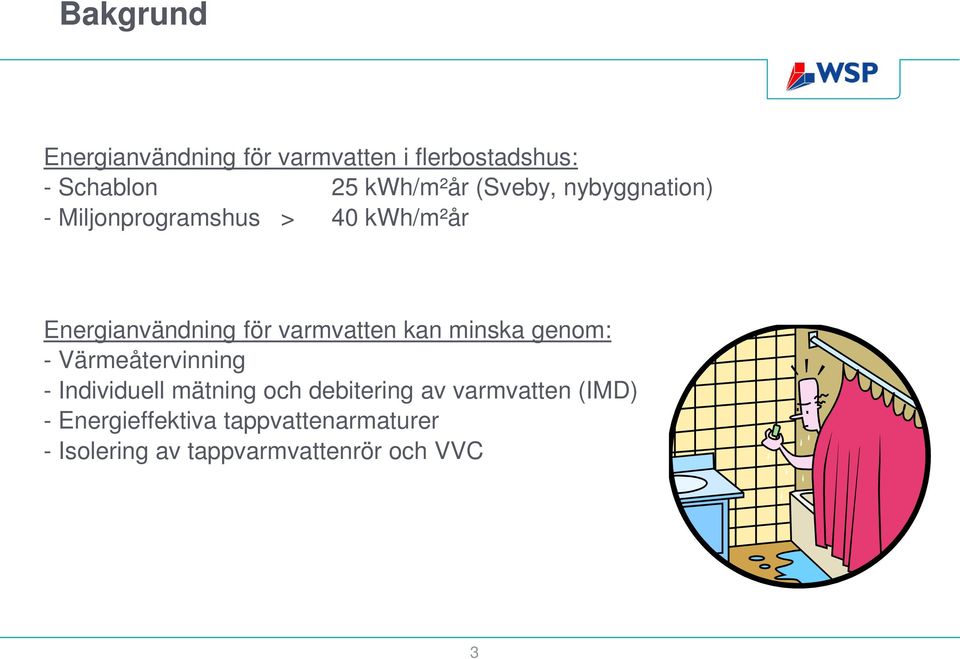

3 Bakgrund Energianvändning för varmvatten i flerbostadshus: - Schablon 25 kwh/m²år (Sveby, nybyggnation) - Miljonprogramshus > 40 kwh/m²år Energianvändning för varmvatten kan minska genom: - Värmeåtervinning - Individuell mätning och debitering av varmvatten (IMD) - Energieffektiva tappvattenarmaturer - Isolering av tappvarmvattenrör och VVC 3

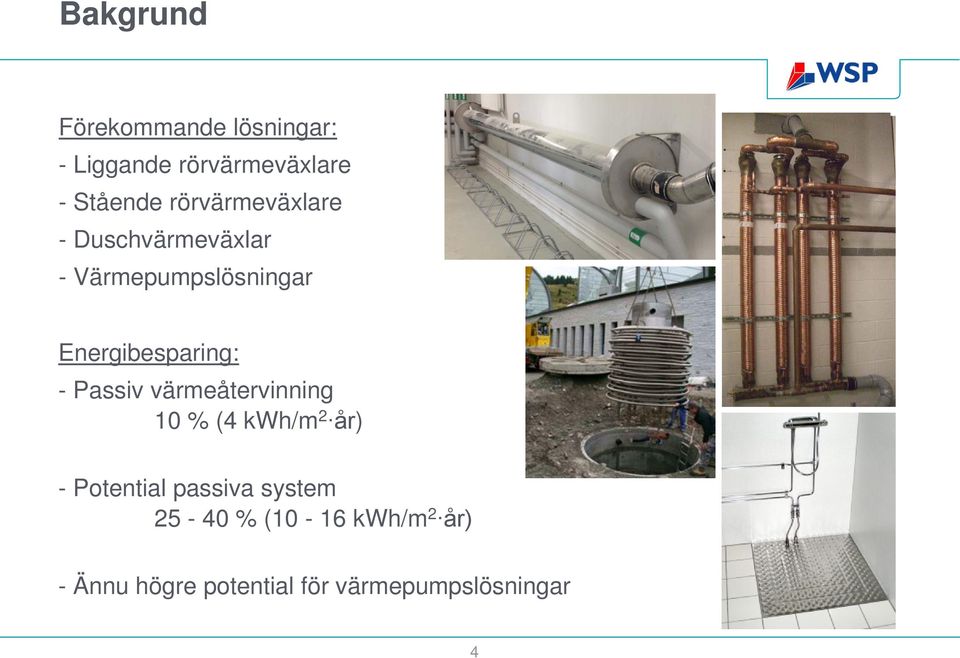

4 Bakgrund Förekommande lösningar: - Liggande rörvärmeväxlare - Stående rörvärmeväxlare - Duschvärmeväxlar - Värmepumpslösningar Energibesparing: - Passiv värmeåtervinning 10 % (4 kwh/m 2 år) - Potential passiva system % (10-16 kwh/m 2 år) - Ännu högre potential för värmepumpslösningar 4

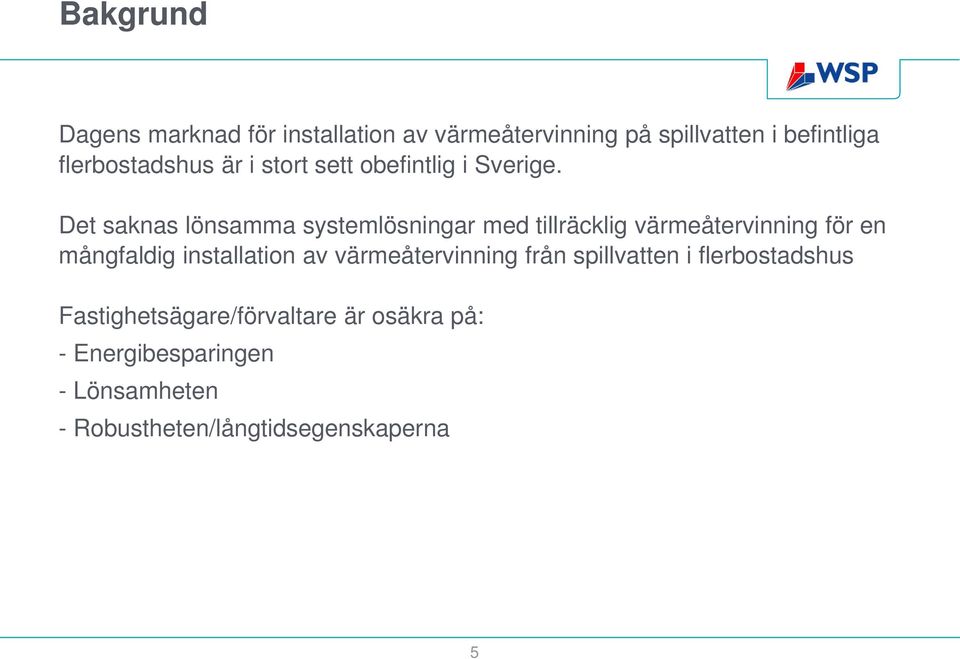

5 Bakgrund Dagens marknad för installation av värmeåtervinning på spillvatten i befintliga flerbostadshus är i stort sett obefintlig i Sverige. Det saknas lönsamma systemlösningar med tillräcklig värmeåtervinning för en mångfaldig installation av värmeåtervinning från spillvatten i flerbostadshus Fastighetsägare/förvaltare är osäkra på: - Energibesparingen - Lönsamheten - Robustheten/långtidsegenskaperna 5

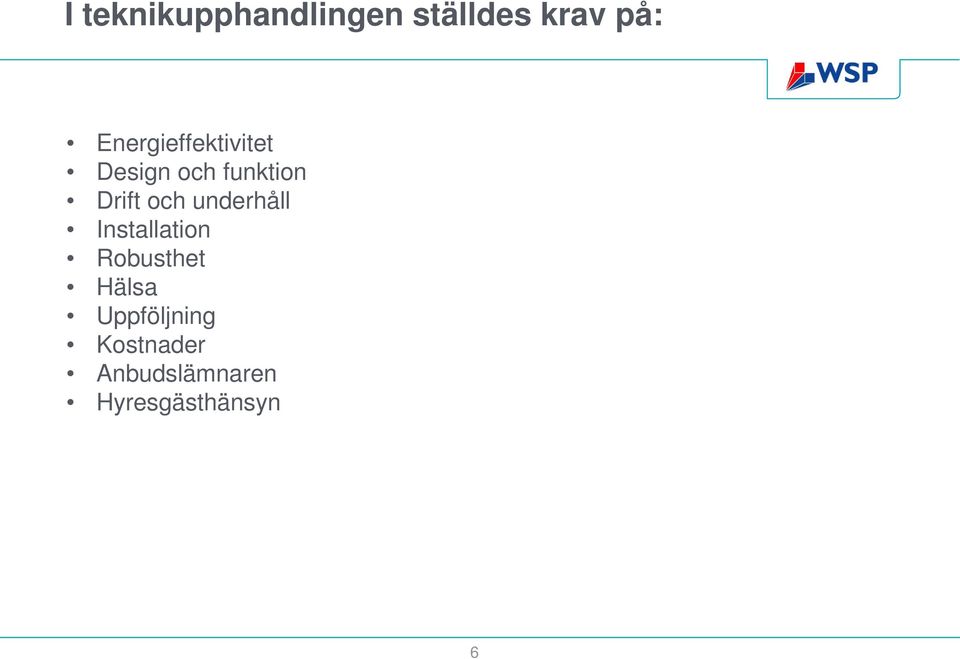

6 I teknikupphandlingen ställdes krav på: Energieffektivitet Design och funktion Drift och underhåll Installation Robusthet Hälsa Uppföljning Kostnader Anbudslämnaren Hyresgästhänsyn 6

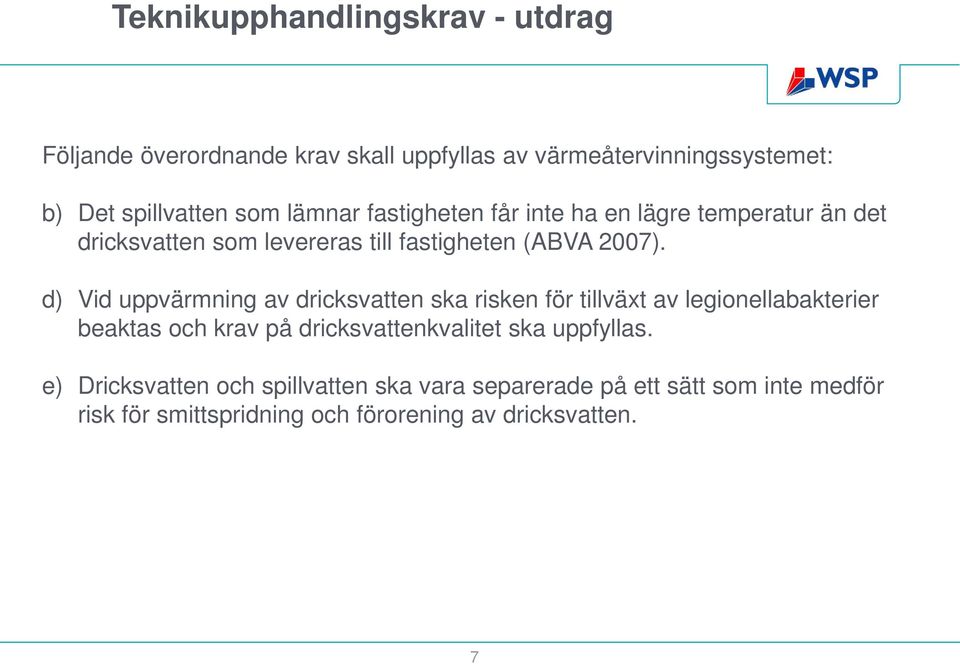

7 Teknikupphandlingskrav - utdrag Följande överordnande krav skall uppfyllas av värmeåtervinningssystemet: b) Det spillvatten som lämnar fastigheten får inte ha en lägre temperatur än det dricksvatten som levereras till fastigheten (ABVA 2007). d) Vid uppvärmning av dricksvatten ska risken för tillväxt av legionellabakterier beaktas och krav på dricksvattenkvalitet ska uppfyllas. e) Dricksvatten och spillvatten ska vara separerade på ett sätt som inte medför risk för smittspridning och förorening av dricksvatten. 7

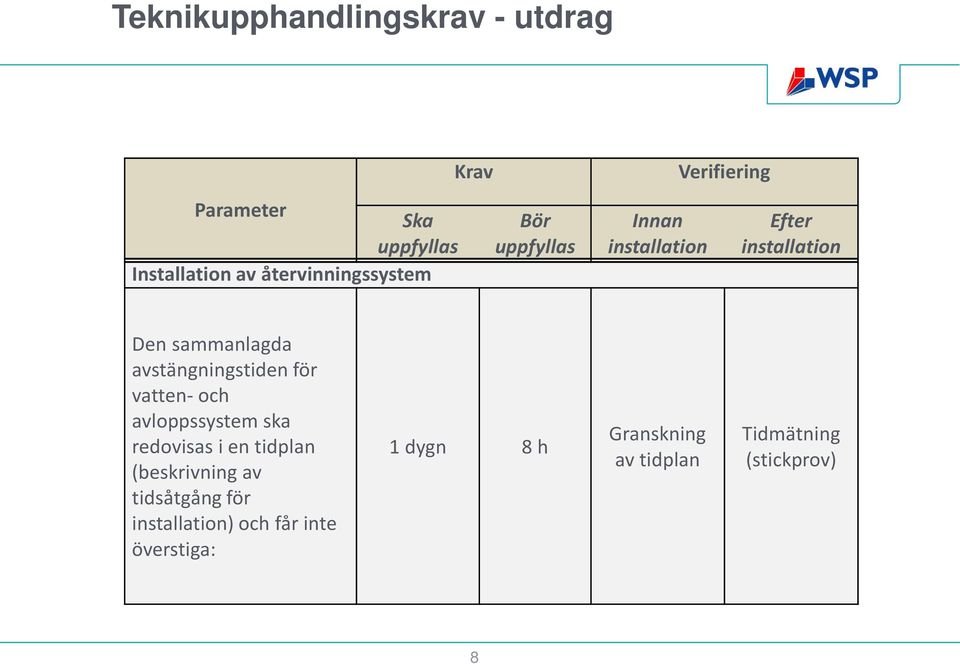

8 Teknikupphandlingskrav - utdrag Parameter Ska uppfyllas Installation av återvinningssystem Krav Bör uppfyllas Innan installation Verifiering Efter installation Den sammanlagda avstängningstiden för vatten- och avloppssystem ska redovisas i en tidplan (beskrivning av tidsåtgång för installation) och får inte överstiga: 1 dygn 8 h Granskning av tidplan Tidmätning (stickprov) 8

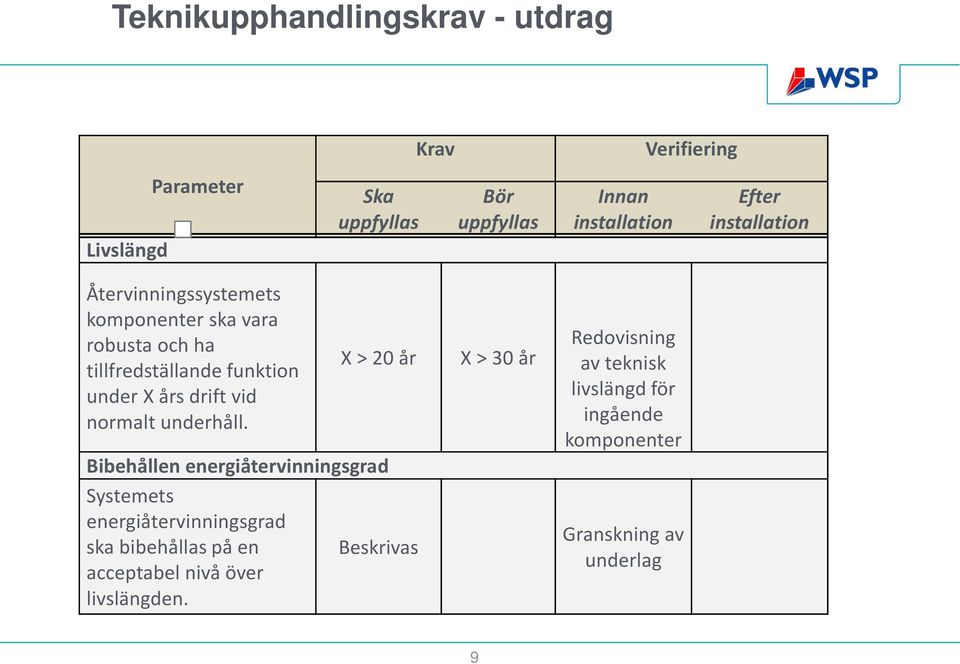

9 Teknikupphandlingskrav - utdrag Livslängd Parameter Ska uppfyllas Krav Bör uppfyllas Innan installation Verifiering Efter installation Återvinningssystemets komponenter ska vara robusta och ha tillfredställande funktion under X års drift vid normalt underhåll. X > 20 år Bibehållen energiåtervinningsgrad Systemets energiåtervinningsgrad ska bibehållas på en Beskrivas acceptabel nivå över livslängden. X > 30 år Redovisning av teknisk livslängd för ingående komponenter Granskning av underlag 9

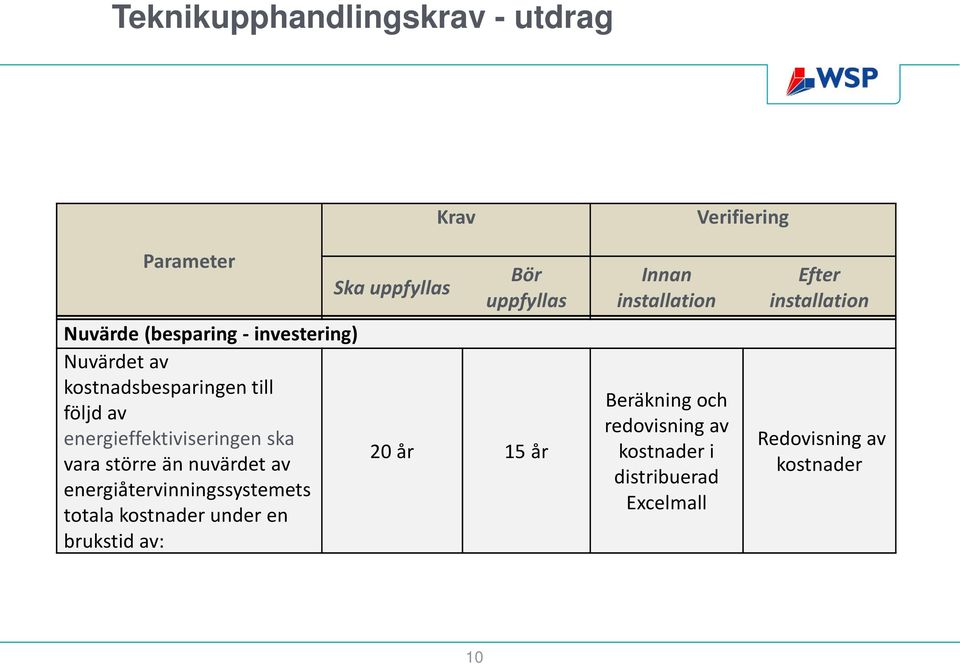

10 Teknikupphandlingskrav - utdrag Krav Verifiering Parameter Nuvärde (besparing - investering) Nuvärdet av kostnadsbesparingen till följd av energieffektiviseringen ska vara större än nuvärdet av energiåtervinningssystemets totala kostnader under en brukstid av: Ska uppfyllas Bör uppfyllas 20 år 15 år Innan installation Beräkning och redovisning av kostnader i distribuerad Excelmall Efter installation Redovisning av kostnader 10

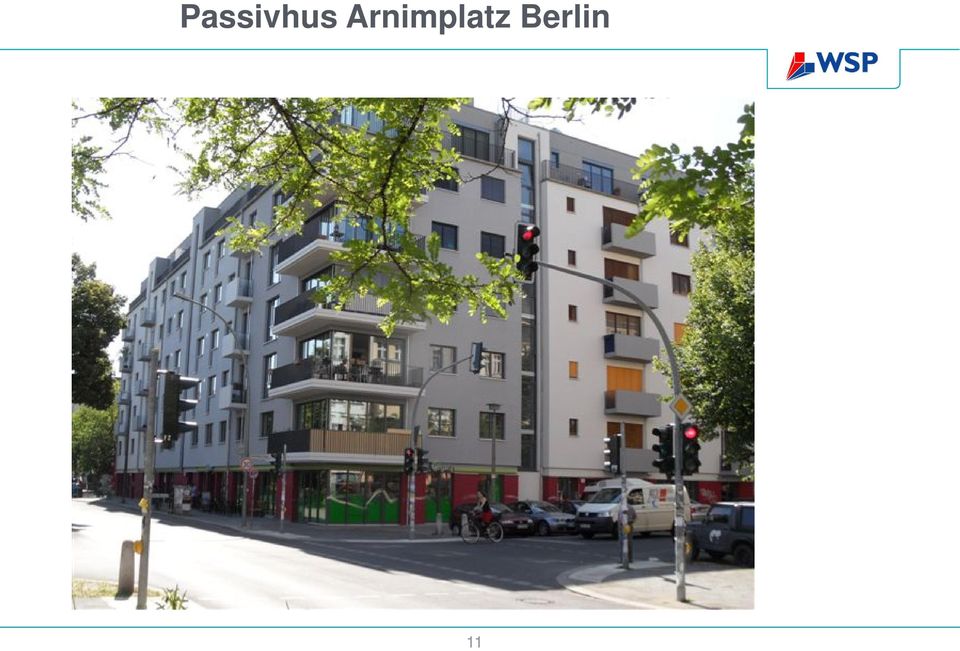

11 Passivhus Arnimplatz Berlin 11

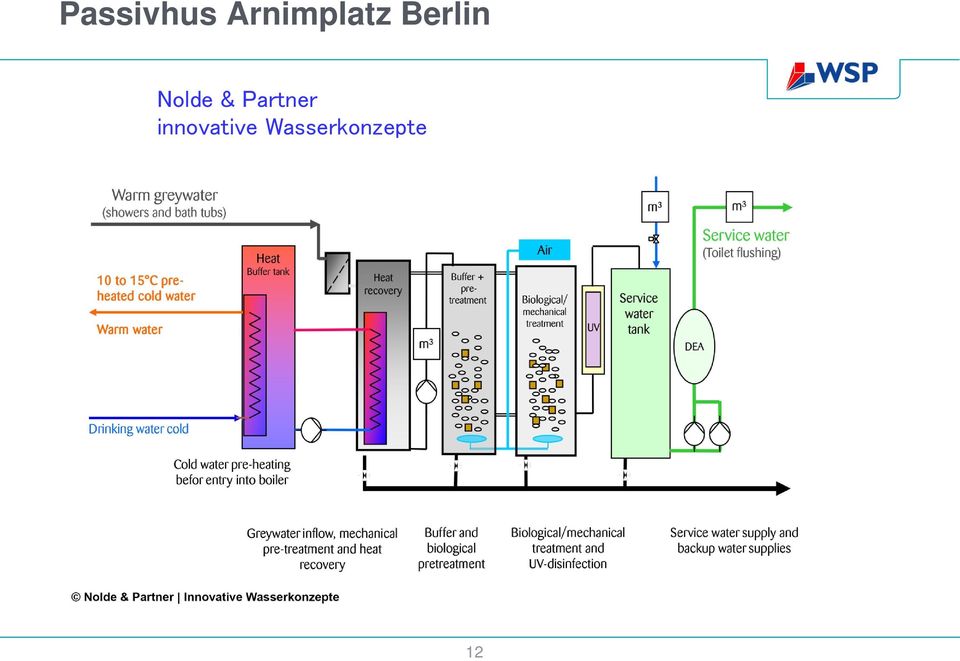

12 Passivhus Arnimplatz Berlin Nolde & Partner innovative Wasserkonzepte 12

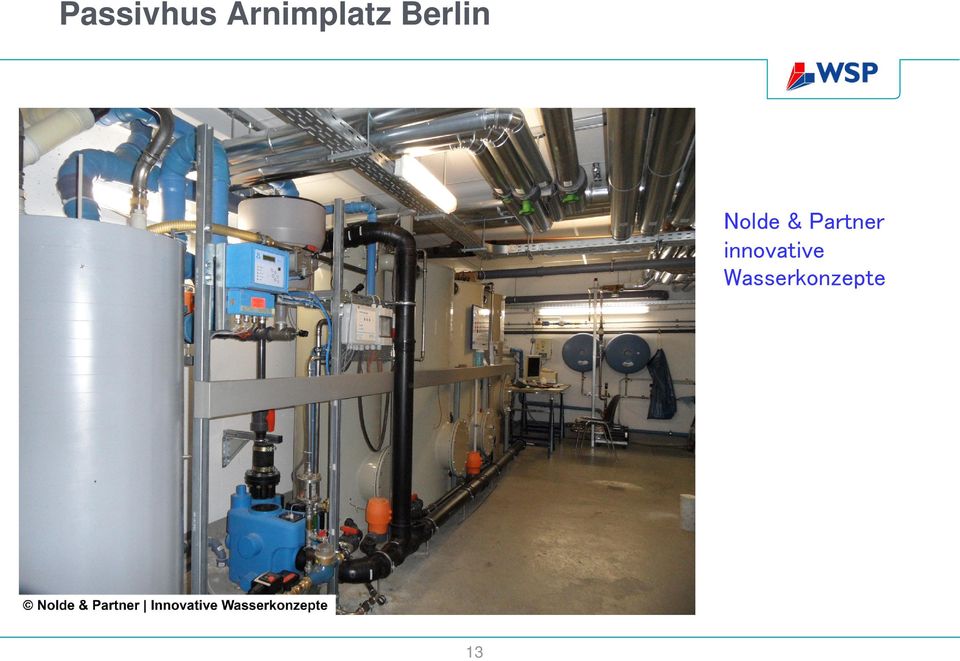

13 Passivhus Arnimplatz Berlin Nolde & Partner innovative Wasserkonzepte 13

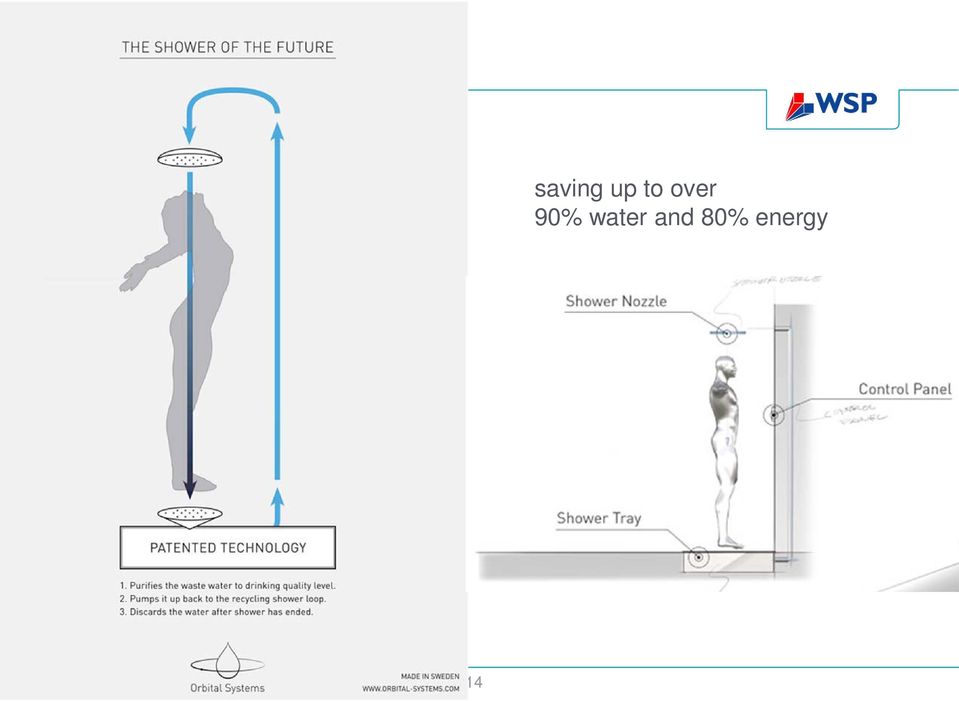

14 14 saving up to over 90% water and 80% energy

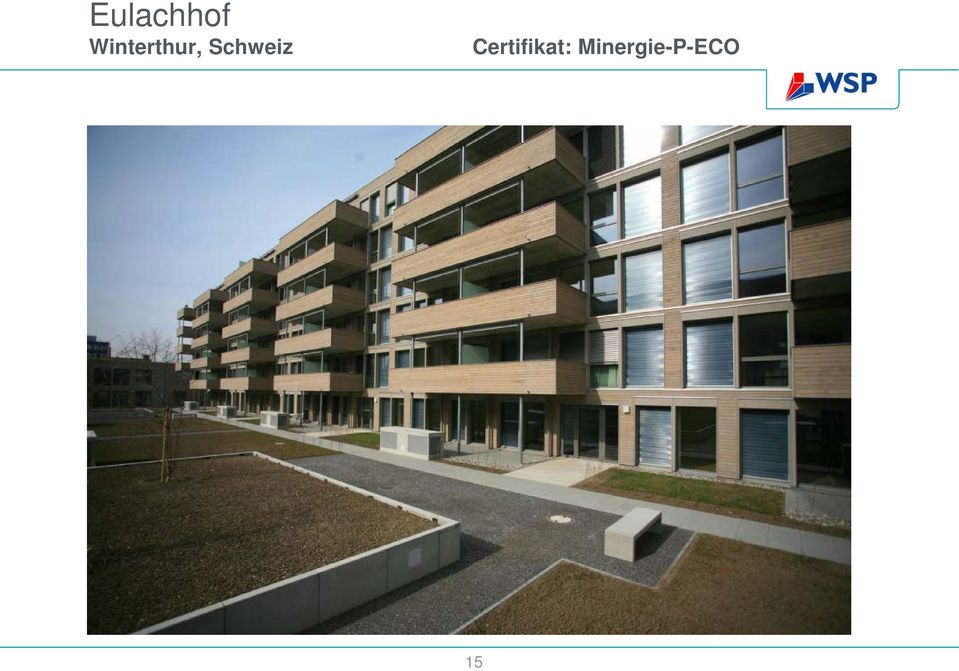

15 Eulachhof Winterthur, Schweiz Certifikat: Minergie-P-ECO 15

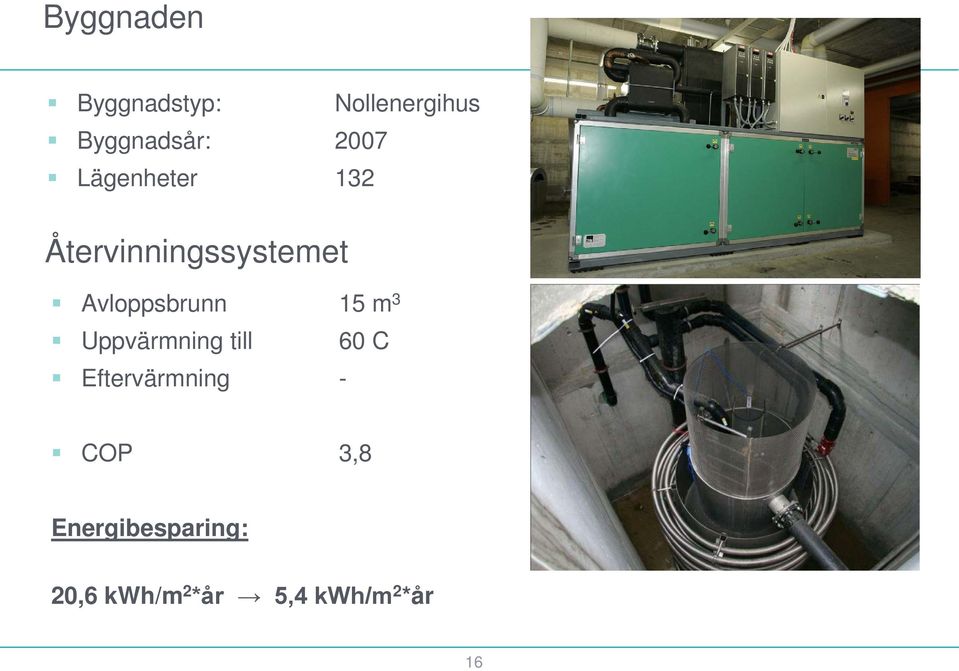

16 Byggnaden Byggnadstyp: Nollenergihus Byggnadsår: 2007 Lägenheter 132 Återvinningssystemet Avloppsbrunn 15 m 3 Uppvärmning till 60 C Eftervärmning - COP 3,8 Energibesparing: 20,6 kwh/m 2 *år 5,4 kwh/m 2 *år 16

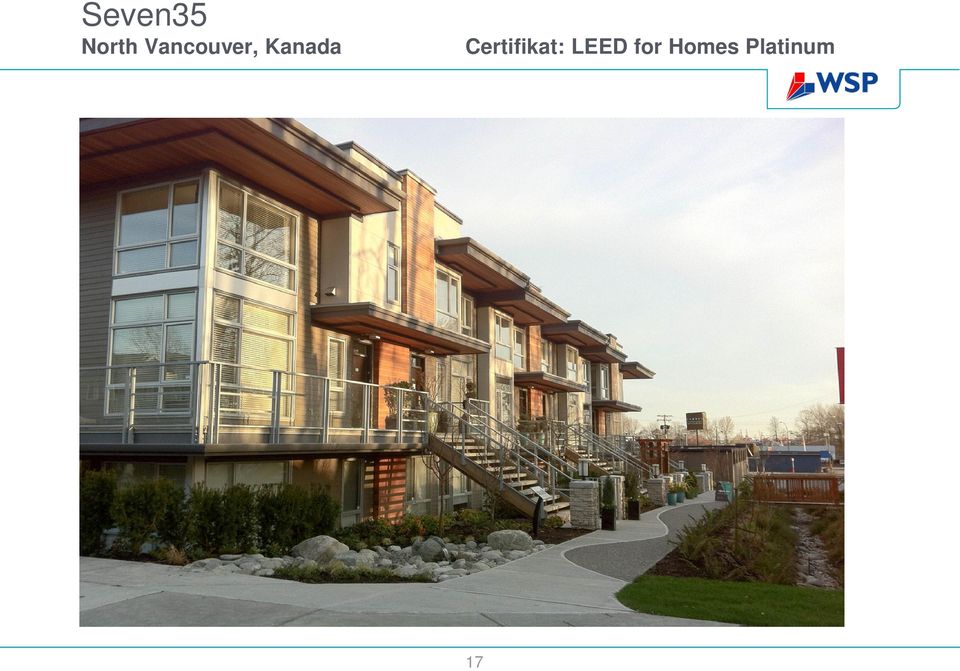

17 Seven35 North Vancouver, Kanada Certifikat: LEED for Homes Platinum 17

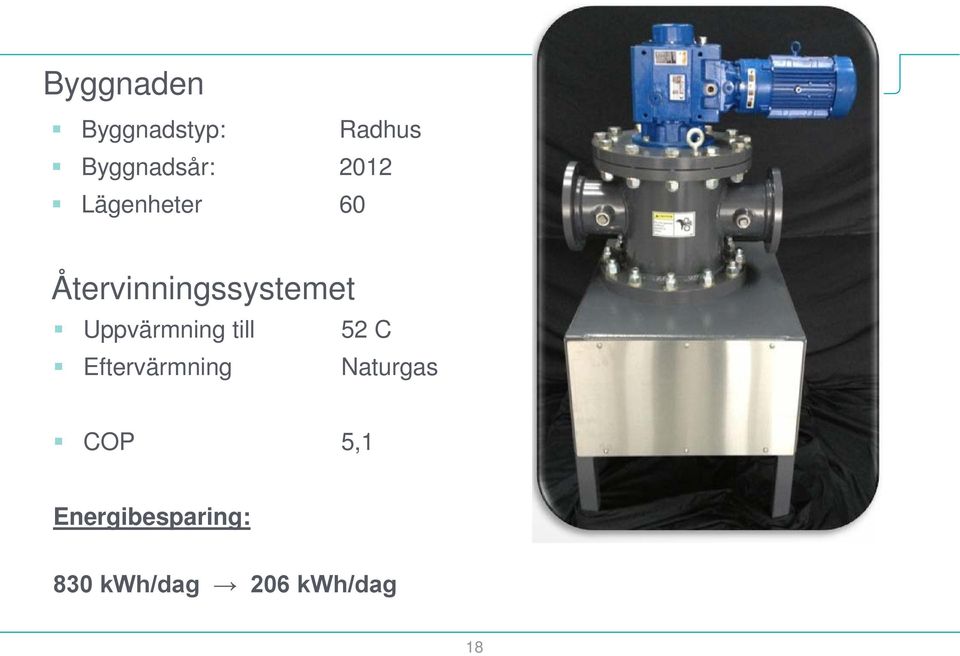

18 Byggnaden Byggnadstyp: Radhus Byggnadsår: 2012 Lägenheter 60 Återvinningssystemet Uppvärmning till 52 C Eftervärmning Naturgas COP 5,1 Energibesparing: 830 kwh/dag 206 kwh/dag 18

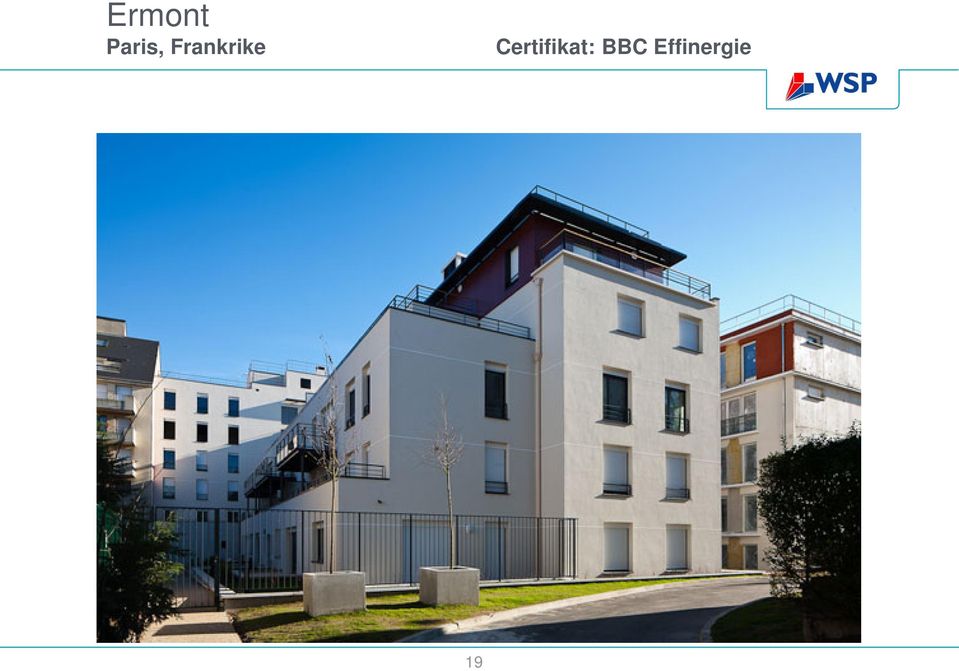

19 Ermont Paris, Frankrike Certifikat: BBC Effinergie 19

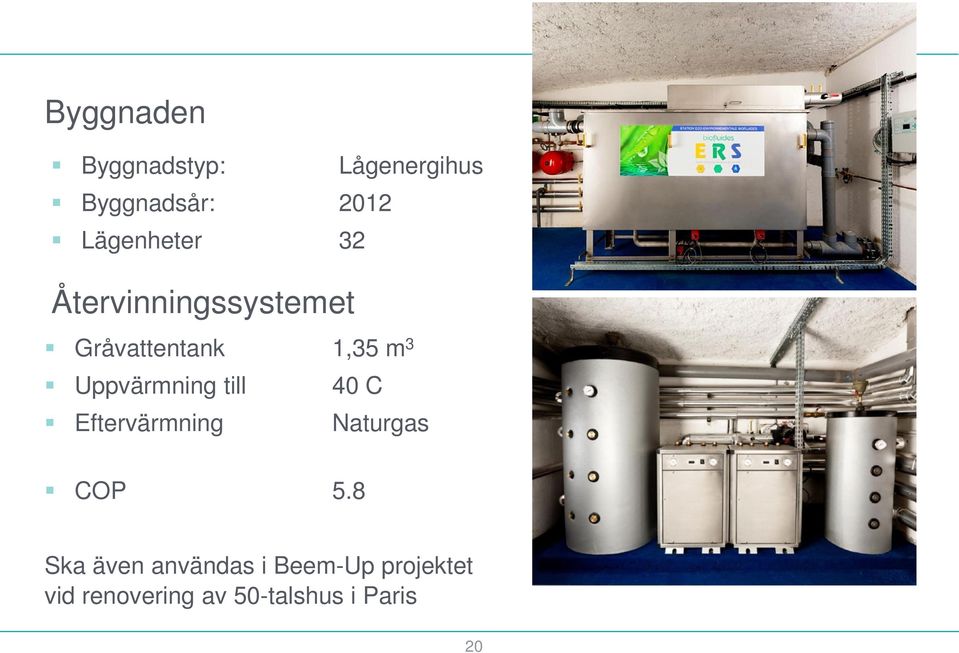

20 Byggnaden Byggnadstyp: Lågenergihus Byggnadsår: 2012 Lägenheter 32 Återvinningssystemet Gråvattentank 1,35 m 3 Uppvärmning till 40 C Eftervärmning Naturgas COP 5.8 Ska även användas i Beem-Up projektet vid renovering av 50-talshus i Paris 20
