ASES. Active Solar Energy Storage. Thule Brahed ERRIN EUSEW Brussels

Transkript

1 ASES Active Solar Energy Storage Thule Brahed ERRIN EUSEW Brussels

2 Sweden and cold climate 2

3 Warm summers 3

4 Heat and electricity free if produced on the property area. Energy input 150 kwh/m 2 year Heat demand during winter 20% 14% 6% 5% Free solar energy during summer 55% Hushållsenergi Housegholdenergy Fastighetsel Electricity Personvärme heat Uppvärmning Heat Solinstrålning Solar radiation 4

5 ASES: the system Solar collectors Accumulator tank HOT TAP WATER TANK Ground heat magazine Heat pump AC HEAT HEATPUMP HEAT / AC HOT WATER VENTILATION Heat pump COP factor 8 GROUND HEAT MAGAZINE 5

6 Villa Gustavsson,

7 Fredrika Bremers vocational high school, m 2 Haninge town - Painters - Car mechanics - Commercial kitchen (Source: PB-Teknik Solna) 7

8 Fredrika Bremers vocational high school, Haninge town 8

9 kwh/m 2,år Energy usage % less energy Levelof requirement 0 without ASES with ASES Ventilation Heat Hot water Electricity 9

10 Economy District heating ( 0,08 /kwh ) Energy usage with ASES (0,1 /kwh) kwh 27,8 Investment cost kwh/m 2 /year Pay off time Annual saving 12,9 years /year 10

11 Conclusions ASES in other climates Architetural freedom Alow big window areas Ground cold magazine 11

12 Thank you Thule Brahed, Norconsult AB

13 [kwh] Heat balance Heat demand and solar energy Sep Okt NovDec Jan FebMar Apr Maj Jun Jul Aug Charge Discharge 13

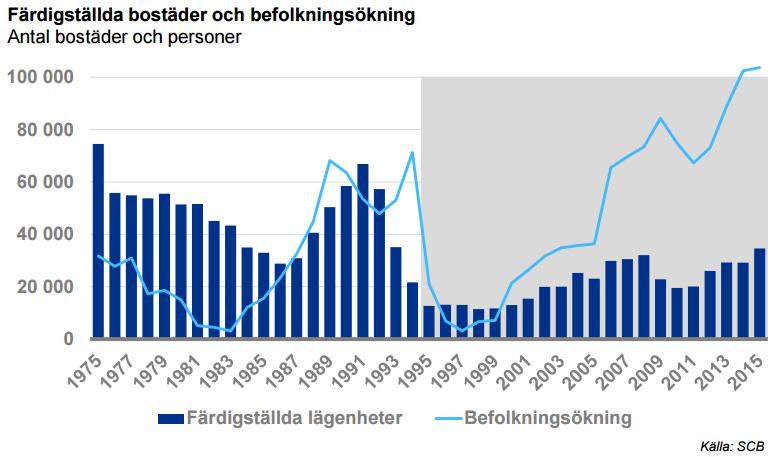

14 Styrning och framtid EU 2020 NNE byggnader Regeringen bygg mer, billigare och energisnålare BBR 24 - Verifiering av energihushållning - BEN 1 14

15 kwh/m 2 år Definition av NNE-byggnader Nära Noll Energi Energikrav Stockholm BBRkrav- Fastighet nivå med VP Tillägg: Uppvärmningsel x 2,5 15

16 Gestaltat flerbostadshus i Stockholm Um: 0,27 W/m2K A temp : 2119,4 m 2 Brukarindata från SVEBY Hänsyn till - Boendes närvaro - Värme från hushållsel 16

17 Flerbostadshus Uppvärmningsmetod: fjärrvärme Atemp 2119,4 Värmeförsörjning ventilation och radiatorer 50,4 Vädring 4,0 reglerförluster 2,0 Varmvatten 25,1 Totalt värme 81,5 Fläktar o pumpar 1,5 Belysning 0,4 Fastighetsel utrustning 7,0 Extern fastighetsenergi 6,1 Totalt fastighetsel 15,0 Jämförelse mot krav BBR 96,5 Hushållsbel 4,5 Hushållsel 16,8 20% 32% 55% 13% 10% 14% Tillförd energi Totalt 152,5 kwh/m 2 år 6% 5% 45% Hushållsenergi Fastighetsel Personvärme Uppvärmning Solinstrålning Bortförd energi Totalt 148,4 kwh/m 2 år Ventilation Infiltration Transmission Spillvatten 17

18 Extra energi (kwh/m 2 A temp och år) Energibesparing (kwh/m 2 A temp och år) Förändring av uppvärmningsbehov (kwh/m 2 A temp och år) Förändring av uppvärmningsbehov Energibesparingsåtgärder Klimatskalsvariation Energiåtervinningsåtgärder (kwh/m 2 A temp och år) Fri energi Energibesparing Solcell 33oSolcell 66o Solcell vertikal Solpanel 33o Solpanel 66o Solpanel vertikalo -5 18

19 ASES Aktivt Sol-Energi System (Active Solar Energy Storage) Om ASES Active Solar Energy Storage ASES är ett unikt energisystem som tillvaratar, säsongslagrar och återvinner solens energi för uppvärmning och tappvarmvatten i byggnader. Energianvändning, kwh/m² och år Normalt för en villa är kwh/m² och år Max effekt, mindre än 10 W/m² Normalt för en villa är 60 W/m² 19

20 Om ASES Active Solar Energy Storage Energieffektivt Värmepumpen levererar 8 gånger mer energi än den använder, dvs COP 8 Miljövänligt med avseende på grundvatten Ingen störning eller punktering av grundvattenflöden i berg som med bergvärme 20

21 Tillämpningsområden Småhus Förskola Yrkesgymnasium Industrilokal Flerbostadshus 21

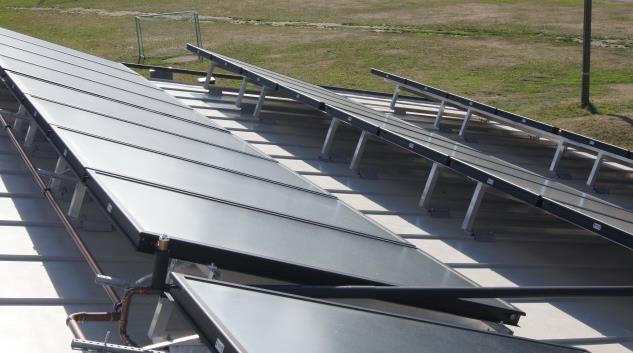

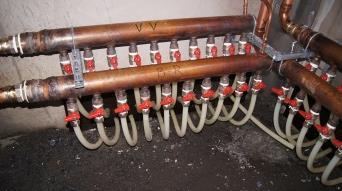

22 ASES-lager 22

23 Ekonomi med ASES Nytt hus Ca 200 m² Besparing jämfört med frånluftvärmepump Merinvestering med ASES Besparing kronor 13,200 kr per år ASES och solceller jämfört med frånluftvärmepump Merinvestering med ASES och solceller kronor Besparing 17,600 kr per år 23

24 Ekonomi med ASES Befintligt hus Ca 200 m² ASES installation mot tidigare oljeeldning eller elpanna Investering Besparing kronor 47,000 kr per år 24

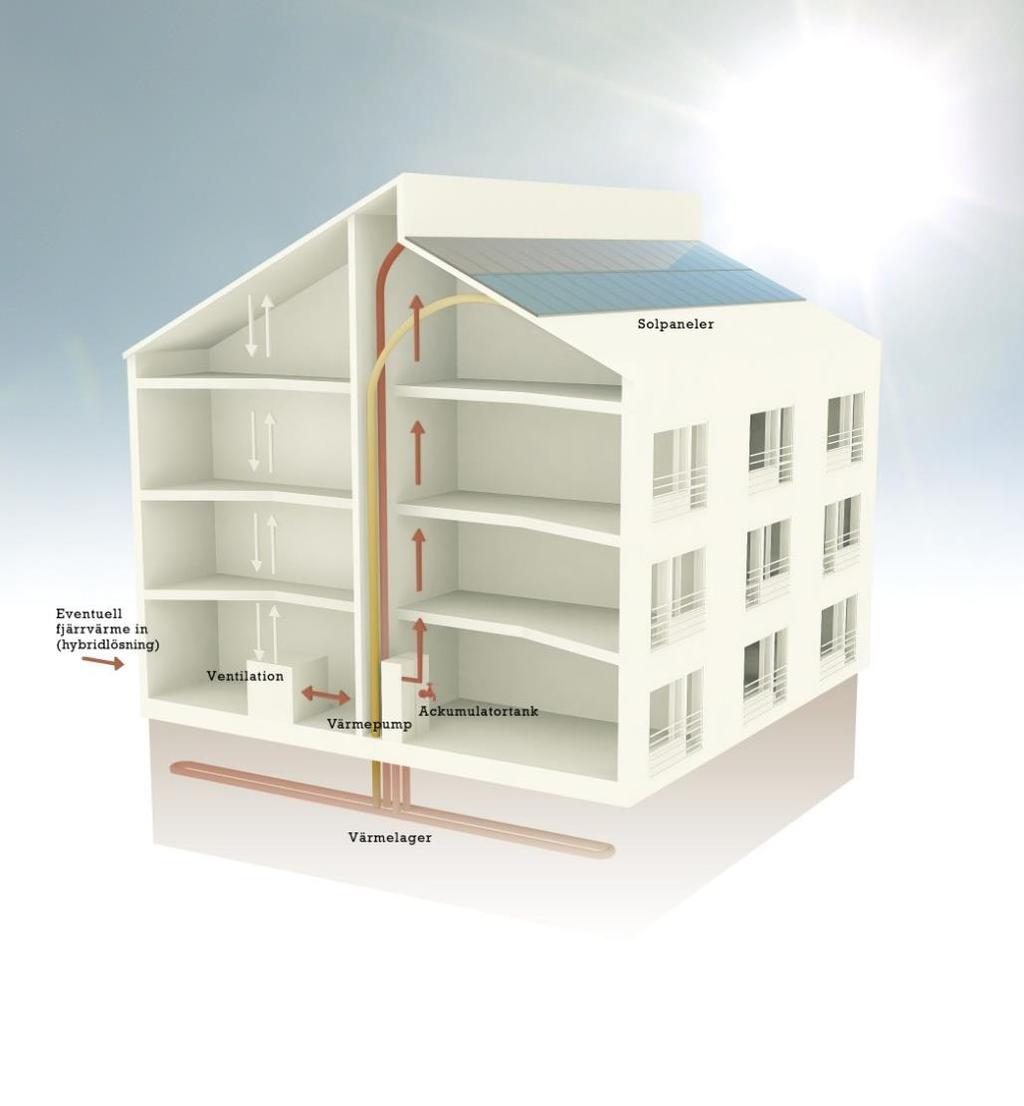

25 ÅRLIG ENERGIANVÄNDNING FÖR VILLA GUSTAVSSON (BOA 222 m² / BTA 325 m²) ,2 kwh/m² och år = 3153 kwh kwh/m² och år = 4205 kwh kwh/m² och år = 3701 kwh ,3 kwh/m² och år = 4287 kwh ,0 kwh/m² och år = 4003 kwh ,5 kwh/m² och år = 3666 kwh ,9 kwh/m² och år = 3298 kwh 25

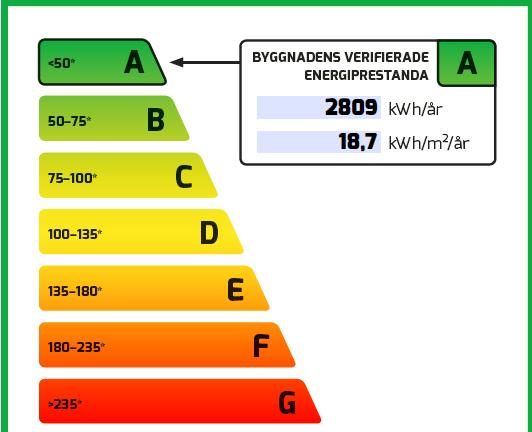

26 Verifierade Energiprestanda 26
