1 Varför CO 2 -teknik i en ishall? Gimo ishall 2 december 2014 Jörgen Rogstam Energi & Kylanalys

2 Innehåll Ishallar och energianvändning CO 2 -system var och varför? Tekniken i Gimo ishall Hur har det fungerat så här långt? Slut frågor! Gimo ishall 2-Dec-14 2

3 Projekt Stoppsladd Energimyndigheten har varit huvudfinansiär! Gimo ishall 2-Dec-14 3

4 Köpt energi per år olika arenatyper Klass Träning 930 MWh/år Klass Publik MWh/år Klass Evenemang MWh/år Gimo ishall 2-Dec-14 4

5 Den typiska ishallen Kylsystem Värme/Tappvatten Avfuktning Belysning Ventilation Energisystemen påverkar varandra! - Kyla, värme, avfuktning, belysning, ventilation ( the big five ) Gimo ishall 2-Dec-14 5

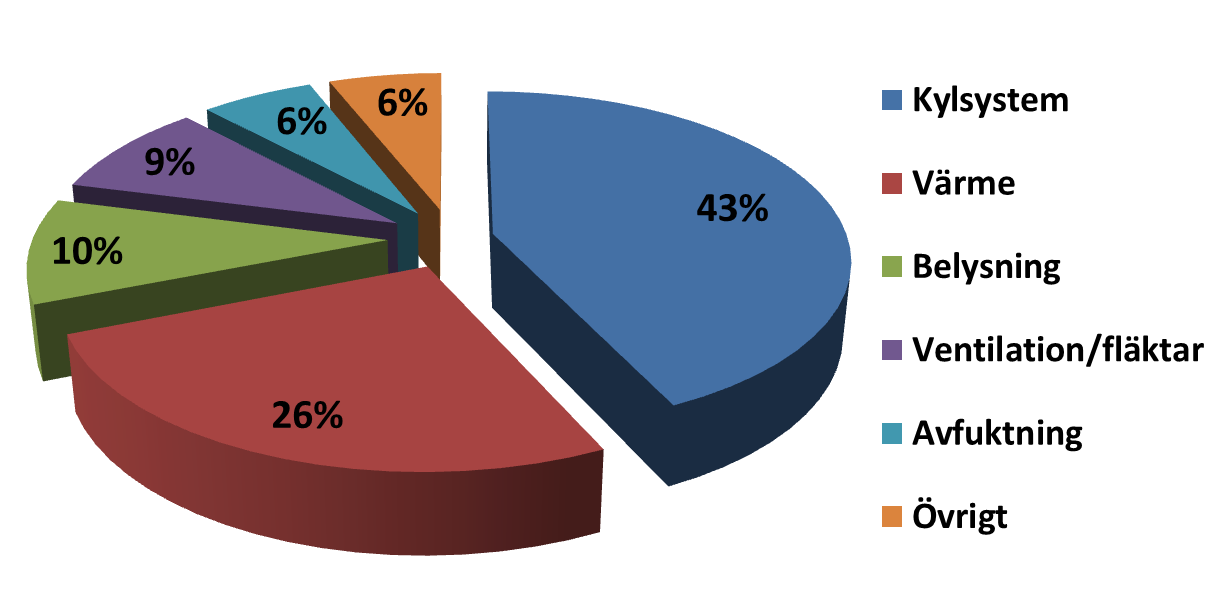

6 Energianvändning i en ishall Energisystemen the big five Genomsnittlig köpt energi ca kwh per år Det finns idag ca 360 ishallar i Sverige Gimo ishall 2-Dec-14 6

7 CO 2 generation Dornbirn, Österrike Den första ishallen i världen som byggdes CO 2 Teknik: ammoniak i kombination med CO 2 Stålrör i ispisten Gimo ishall 2-Dec-14 7

8 CO 2 generation Katrineholm Den första ishallen i Sverige som byggdes med CO 2 Teknik: ammoniak i kombination med CO 2 Kopparrör i ispisten (utvecklades i Katrineholm ) Gimo ishall 2-Dec-14 8

9 CO 2 -system idag Kommersiella kylsystem Butikskyla Varuautomater Industriella kylsystem Livsmedelsindustrin Läkemedelsindustrin Kyl-/fryslager Värmepumpar Tappvarmvatten Byggnadsuppvärmning Uppvärmning och A/C Datorkyla Transport: Fartyg, trailer, tåg Ishallar Gimo ishall 2-Dec-14 9

10 CO 2 -system i Europa 2013 Gimo ishall 2-Dec-14 10

11 Examensarbete vid KTH CO2-system i ishallar Vetenskapligt underbyggt Kungliga Tekniska Högskolan Fältmätningar Referensdata Modellering Kommersiellt tillgängliga verktyg Lönsamhetsberäkningar Livscykelkostnader Gimo ishall 2-Dec-14 11

12 Den typiska ishallen Kylsystem Avfuktning Belysning Ventilation Värme/Tappvatten Energisystemen samverkar! - Ex. Kyla, värme, avfuktning, ventilation, belysning Gimo ishall 2-Dec-14 12

13 Traditionella kylsystem i ishallar Kylsystem Köldmedium (ammoniak) Köldbärare (saltlösning eller idag ofta ammoniak-vatten) Kylmedel (glykol-vatten) Kylmedelkylare Energianvändning: Kompressorer (ca 80%) Kringutrustning (ca 20%) KB-pump KM-pump KMK-fläktar Gimo ishall 2-Dec-14 13

14 Gimo ishall - energisystem CO 2 -kylsystem (direkt system = även i ispisten) 100% värmeåtervinning (ingen annan värmekälla) Geoenergilager (möjliggör värmepump-funktion) LED-belysning (Lägre sarg och ett flexiblare skyddsglas) Gimo ishall 2 dec

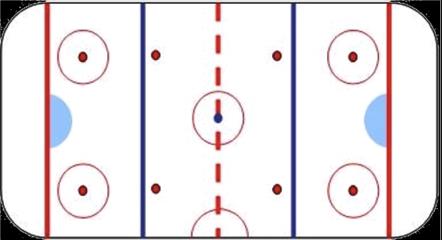

15 Gimo CO 2 - kylsystem Varmvatten Avfuktning C Läggvaten Radiatorer Ventilation C Tjälskydd Förvärmning (Smältgrop) C KV in CO 2 Geoenergilager Isbana Gimo ishall 2-Dec-14 15

16 Värmeåtervinning CO 2 vs ammoniak Ca 140 C Ca 100 C Ca 20 C Gimo ishall 2-Dec-14 16

17 CO2-system - översikt Gimo ishall 2-Dec-14 17

18 Energianvändning - CO2-system Gimo Gimo ishall 2-Dec-14 18

19 (El-)energianvändning 2012 vs 2014 Gimo ishall 2-Dec-14 19

20 Energiprognos för säsongen 2014/15 Energianvändning Gimo ishall genomsnitt för El kwh (varav ca kwh off season ) Fjärrvärme ca kwh (uppskattning fanns ingen mätning) Summa kwh (säsong 15/8 till 31/3, dvs ca 225 dagar) Energi/dygn kwh/dygn (el + fjv) Energianvändning Nya Gimo ishall 2014 Energi/dygn kwh/dygn (snitt: 1/10 till 16/11) Summa/prognos ca kwh/säsong Besparing totalt ca kwh Varav: kwh el och kwh fjärrvärme Gimo ishall 2-Dec-14 20

21 Därför CO2 system i ishallar!! Energieffektivt Små förluster (färre värmeväxlare) Mindre driveffekter (färre pumpar & mindre fläktar) Mycket bra värmeåtervinningsegenskaper Mer energi finns på en högre temperaturnivå En vanlig teknik används i (nästan) alla nya livsmedelsbutiker Billigare komponenter (på sikt) God tillgänglighet på serviceföretag-/personal Lägre livscykelkostnad Lägre: investering + driftkostnader över tiden Lägre underhållskostnader Gimo ishall 2-Dec-14 21

22 Tack för uppmärksamheten! Dokumentation tillgänglig på: Gimo ishall 2 dec
