1 Jörgen Rogstam Energi & Kylanalys

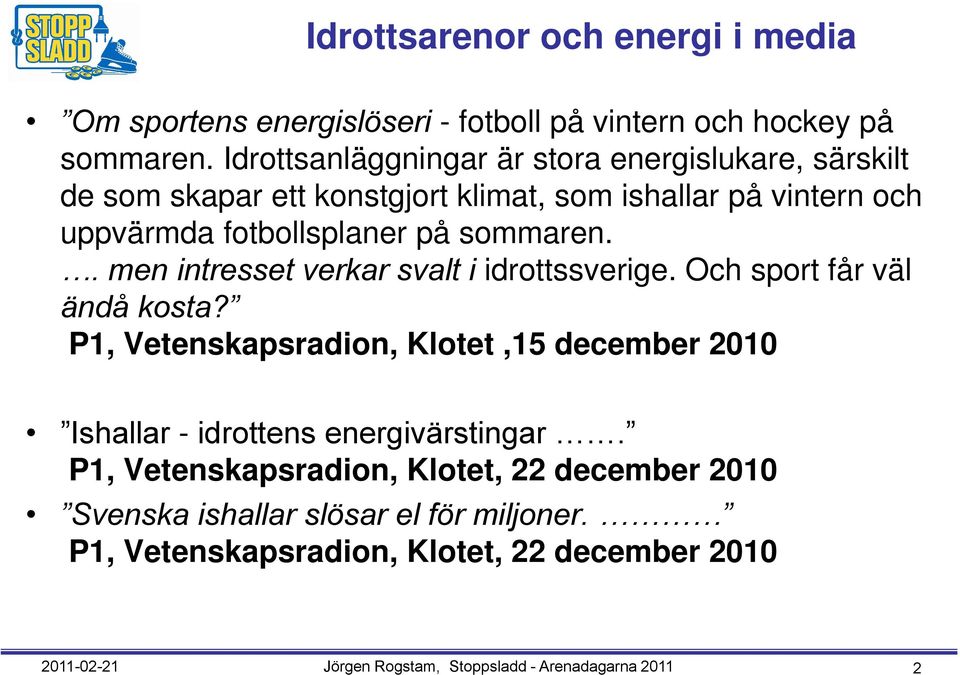

2 Idrottsarenor och energi i media Om sportens energislöseri - fotboll på vintern och hockey på sommaren. Idrottsanläggningar är stora energislukare, särskilt de som skapar ett konstgjort klimat, som ishallar på vintern och uppvärmda fotbollsplaner på sommaren.. men intresset verkar svalt i idrottssverige. Och sport får väl ändå kosta? P1, Vetenskapsradion, Klotet,15 december 2010 Ishallar - idrottens energivärstingar. P1, Vetenskapsradion, Klotet, 22 december 2010 Svenska ishallar slösar el för miljoner. P1, Vetenskapsradion, Klotet, 22 december Jörgen Rogstam, Stoppsladd - Arenadagarna

3 Idrottsarenor och energi i media Energislukande baskethall drar tre gånger mer än energismart tennishall SR Göteborg, 15 december 2010 Uppvärmda fotbollsplaner är energislukare P1, Vetenskapsradion, Klotet, 15 december 2010 Tunga energikostnader kan tvinga fram miljövänligare konstgräsuppvärmning. Men belysningen då? P1, Vetenskapsradion, Klotet, 15 december Jörgen Rogstam, Stoppsladd - Arenadagarna

4 Jörgen Rogstam, Stoppsladd - Arenadagarna

5 Energisystem the big five 1. Kylsystem 430 MWh 2. Värme (+tappv.) 260 MWh 3. Belysning 100 MWh 4. Ventilation 90 MWh 5. Avfuktning 60 MWh Belysning 10% Avfuktning 6% Fläktar 9% Övrigt 5% Pumpar övrigt 1% Kylsystem 43% Övrigt 60 MWh Summa ca 1000 MWh Elvärme + annanvärme 26% Jörgen Rogstam, Stoppsladd - Arenadagarna

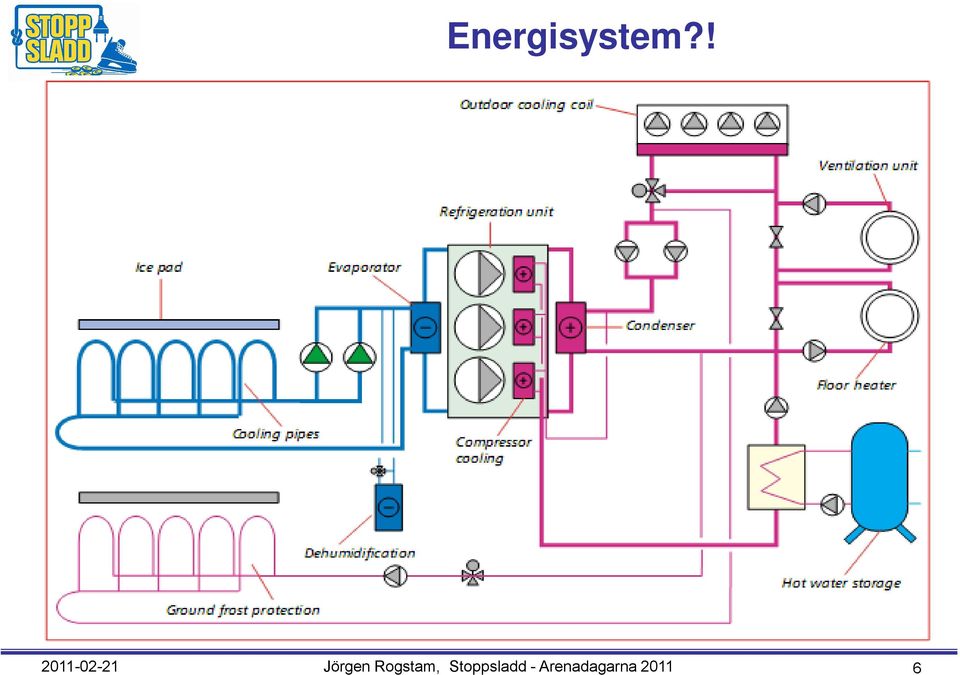

6 Energisystem?! Jörgen Rogstam, Stoppsladd - Arenadagarna

7 Energisystem verkligheten! Jörgen Rogstam, Stoppsladd - Arenadagarna

8 Inventering Allmän information Övergripande data Byggnad Ispist och is Vatten Värme/ventilation Belysning Kylsystem Värmeåtervinning Övrigt Checklistan mm Jörgen Rogstam, Stoppsladd - Arenadagarna

9 102 anläggningar under Stoppsladd fas Publik A Publik B Publik C Evenemang B Kategory Ice rink distribution Evenemang C Träning A Publik A 6 Publik B 9 Publik C 30 Träning B Evenemang A 0 Evenemang B anläggningar 33 Träning A 30 Publik C.. Evenemang C 2 Träning A 33 Träning B 11 Träning C 0 Ej klass. 0 Total Jörgen Rogstam, Stoppsladd - Arenadagarna

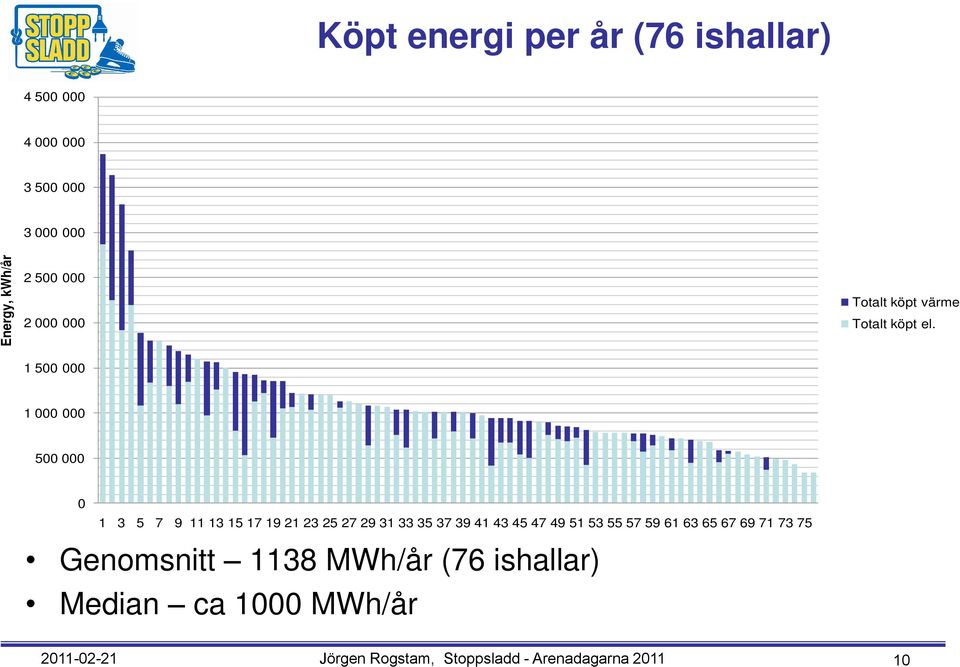

10 Energy, kwh/år Köpt energi per år (76 ishallar) Totalt köpt värme Totalt köpt el Genomsnitt 1138 MWh/år (76 ishallar) Median ca 1000 MWh/år Jörgen Rogstam, Stoppsladd - Arenadagarna

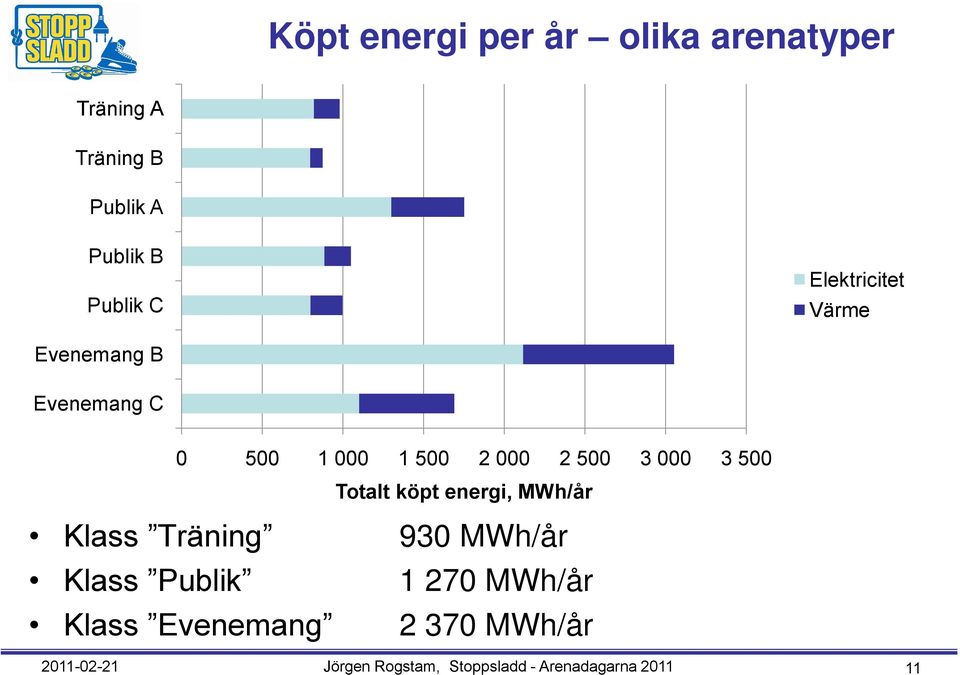

11 Köpt energi per år olika arenatyper Träning A Träning B Publik A Publik B Publik C Elektricitet Värme Evenemang B Evenemang C Totalt köpt energi, MWh/år Klass Träning 930 MWh/år Klass Publik MWh/år Klass Evenemang MWh/år Jörgen Rogstam, Stoppsladd - Arenadagarna

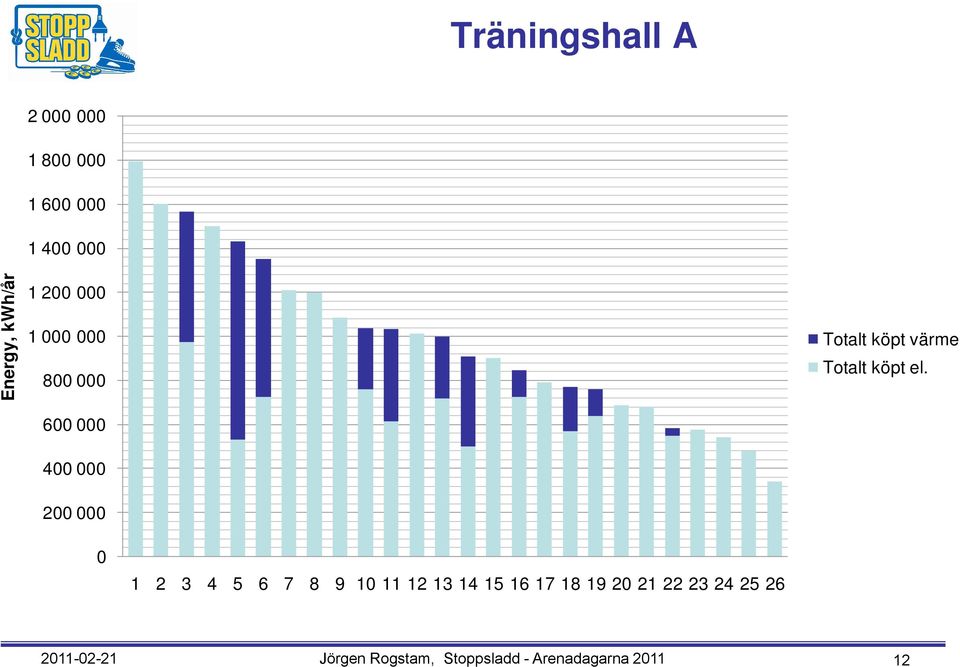

12 Energy, kwh/år Träningshall A Totalt köpt värme Totalt köpt el Jörgen Rogstam, Stoppsladd - Arenadagarna

13 Energy, kwh/år Träningshall B Totalt köpt värme Totalt köpt el Jörgen Rogstam, Stoppsladd - Arenadagarna

14 Energy, kwh/år Publikhall C Totalt köpt värme Totalt köpt el Jörgen Rogstam, Stoppsladd - Arenadagarna

15 Specifik energianvändning (kwh/m2*dag) Nyckeltal Genomsnittet är 2.7 kwh/dag drift *m is 2 ( kwh/dag för en ishall) ( kwh/mån för en ishall) Elektricitet Värme Total köpt energi (el + värme) utslagen per driftsdag & m 2 isyta Bara relevant för medelstora och mindre ishallar Jörgen Rogstam, Stoppsladd - Arenadagarna

16 Specifik energi. olika arenatyper Elektricitet Värme Träning A Träning B Publik A Publik B Publik C Evenemang B Evenemang C Specifik energianvändning, [kwh/dag*m2] Klass Träning 2.1 kwh/dag drift *m 2 is Klass Publik 3.1 kwh/dag drift *m 2 is Klass Evenemang 4.8 kwh/dag drift *m 2 is Jörgen Rogstam, Stoppsladd - Arenadagarna

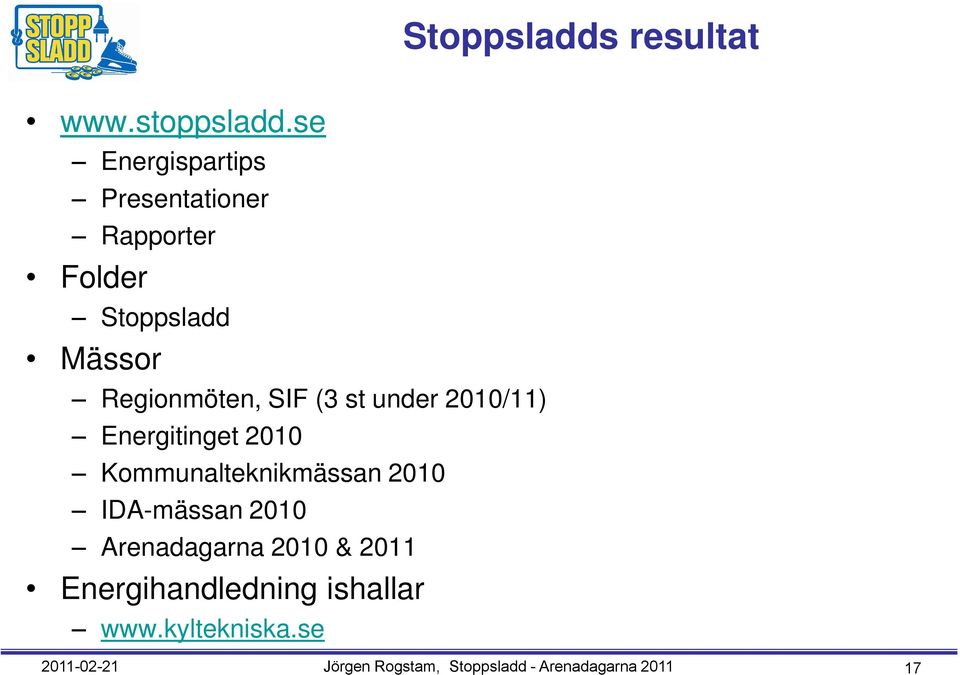

17 Stoppsladds resultat Energispartips Presentationer Rapporter Folder Stoppsladd Mässor Regionmöten, SIF (3 st under 2010/11) Energitinget 2010 Kommunalteknikmässan 2010 IDA-mässan 2010 Arenadagarna 2010 & 2011 Energihandledning ishallar Jörgen Rogstam, Stoppsladd - Arenadagarna

18 Mer resultat - fördjupning 1. Energianvändning i svenska ishallar, Jakob Månberg Beskrivning av ingående energisystem Fallstudier kostnad för isuppbyggnad resp. borttagning, is i träda, etc. Ishall i kombination med konstgräsplan (Norrtälje Sportcentrum) Analys av STIL2-data, mm 2. Technology and Energy Inventory of Ice Rinks, Pavel Makhnatch Beskrivning av ingående energisystem och spartips Sammanställning av Stoppsladd-data Analys av behandlat vatten Test av högledande betong för ispister Modellering av ispister för optimerad funktion Mycket omfattande referenssammanställning, mm Jörgen Rogstam, Stoppsladd - Arenadagarna

19 Energihandledning ishallar Jörgen Rogstam, Stoppsladd - Arenadagarna

20 Energispartips (www. stoppsladd.se) Lista med energispartips uppskatta investering och sparpotential Teknik och beteende Åtgärd Energi Energi Att Kostnad - % MWh/år genomföra 1 Projektera och bygg rätt 50% Injustering av kylsystem 5% 50 3 Service och underhåll 5% 50 4 Mät, dokumentera och följ upp 10% Utbildning 10% Värmeåtervinning 25% Frekvensstyr motorer 10% Driftoptimering energisystemen 15% Behovsstyrda temperaturer 5% Flytande kondensering 5% Avfuktning 5% Täta byggnaden 5% Stäng portar och sargdörrar 2% Behovsstyrd belysning 5% Sänk lufttemperaturen 3%/ C Vattenbehandling 5% Strålningsreducering 10% Jörgen Rogstam, Stoppsladd - Arenadagarna

21 Teknik (hårda faktorer) Använd befintlig teknik Var öppen för ny teknik Bevaka trender Jörgen Rogstam, Stoppsladd - Arenadagarna

22 Mätning energimätning El Värme Prestanda: kyla och värme (ClimaCheck) Innan ni gör någonting överhuvudtaget! 1. Mät (el, värme och/eller kyla)! 2. Följ upp (dokumentera) 3. Kontrollera funktion 4. Genomför åtgärd 5. Mät/beräkna/uppskatta besparing Jörgen Rogstam, Stoppsladd - Arenadagarna

23 Beteende (mjuka frågor) Information Kunskap Motivation Organisation Jörgen Rogstam, Stoppsladd - Arenadagarna

24 Information och utbildning Vi är mycket nöjda med kursen och med personalens ökade kunskap har vi redan beställt en ändring i en av våra ishallar som kommer att spara ca kwh årligen. Örnsköldsviks kommun Kursen är perfekt för våra sparmål. I en ishall sparar vi nu genom en enkel åtgärd 3000 kr i veckan. Personalen tänker på ett annat sätt efter kursen - på småsaker som kan spara pengar. Nacka kommun Utbildningen bidrar till ökad medvetenhet och minskad energianvändning, vilket alltid är viktigt för en arenaägare. Katrineholms kommun Jörgen Rogstam, Stoppsladd - Arenadagarna

25 Stoppsladd fas 2 (2010/2011) Besiktiga 75 ishockeyhallar samt 9 bandyhallar Föreslå åtgärder i 5 dåliga ishallar Mer insatser för kommunikation/information Utöka listan med goda exempel från 17 till minst 20 exempel Internationellt utbyte inom området energianvändning i isarenor En kravspecifikation för en Energiteknisk handbok för ishallar Jörgen Rogstam, Stoppsladd - Arenadagarna

26 Aktiviteter på gång Projekt med finansiering från KYS (Kylbranschens Samarbetsstiftelse) Modernisering av ishallars kylsystem Detaljerad energiinventering med åtgärdsförslag för 8 ishallar Examensarbeten (inom Stoppsladd): Analys av värmelaster i en ishall Mål: att utveckla en metod/modell för att utvärdera en ishalls värmelaster Modell för isbanors energianvändning Mål: att jämföra energianvändning för utebanor med ishallar Jörgen Rogstam, Stoppsladd - Arenadagarna

27 Slutligen Informera, utbilda och motivera berörd personal Intresse och uppföljning det gör skillnad! Använd bästa befintliga teknik i ishallar! Det byggs ishallar utan uppenbar utrustning som t ex frekvensstyrda pumpar Varje ishall borde ha en energiansvarig person Anläggningar som använder mer än t ex 400 MWh/år borde ha en person med ansvar för energianvändning Påstående: 20% energi går i de flesta fall att spara med nära 0 kr investering 40% energi kan sparas med god lönsamhet Jörgen Rogstam, Stoppsladd - Arenadagarna

28 Tack för uppmärksamheten!.snart i en ishall nära dig!!...eller i monter Jörgen Rogstam, Stoppsladd - Arenadagarna
