1 Besparingar på 20-40% är realistiska i de flesta anläggningar Stoppsladd, fas 1-3, år

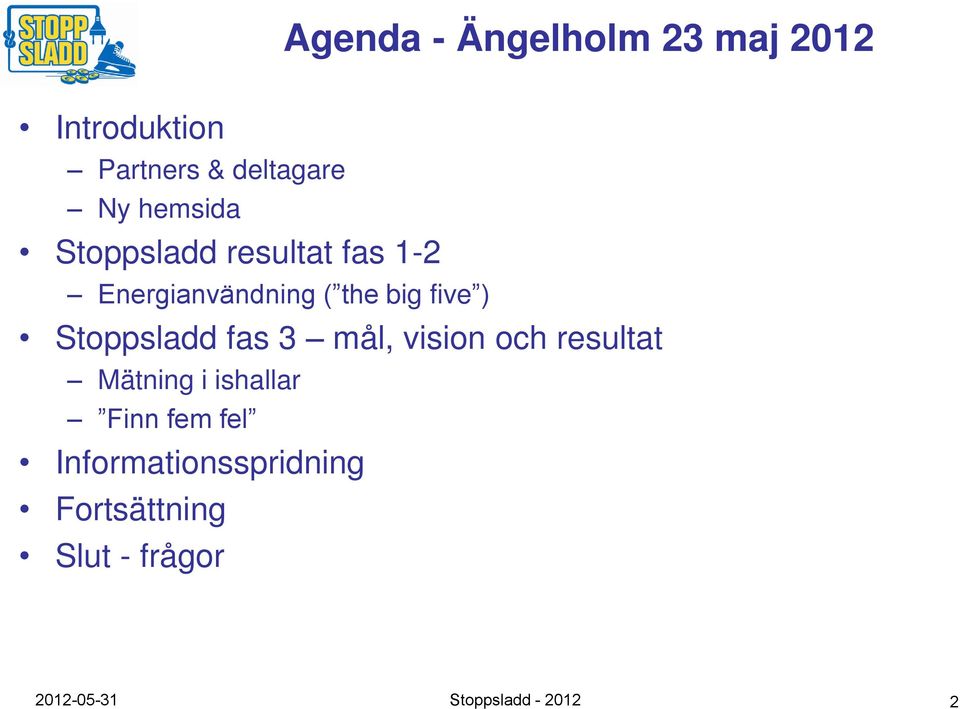

2 Agenda - Ängelholm 23 maj 2012 Introduktion Partners & deltagare Ny hemsida Stoppsladd resultat fas 1-2 Energianvändning ( the big five ) Stoppsladd fas 3 mål, vision och resultat Mätning i ishallar Finn fem fel Informationsspridning Fortsättning Slut - frågor Stoppsladd

3 ABC Stockholm 18 april Stoppsladd

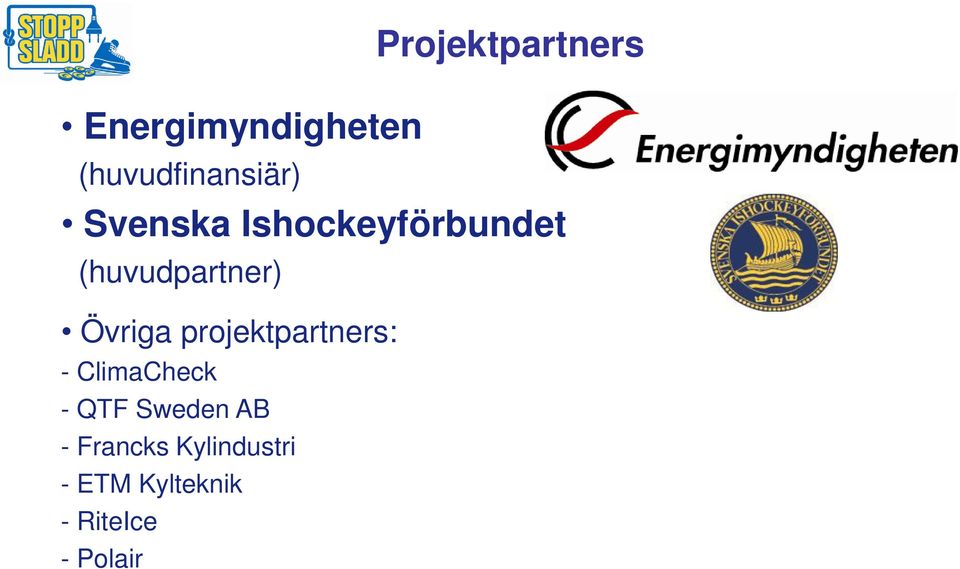

4 Projektpartners Energimyndigheten (huvudfinansiär) Svenska Ishockeyförbundet (huvudpartner) Övriga projektpartners: - ClimaCheck - QTF Sweden AB - Francks Kylindustri - ETM Kylteknik - RiteIce - Polair

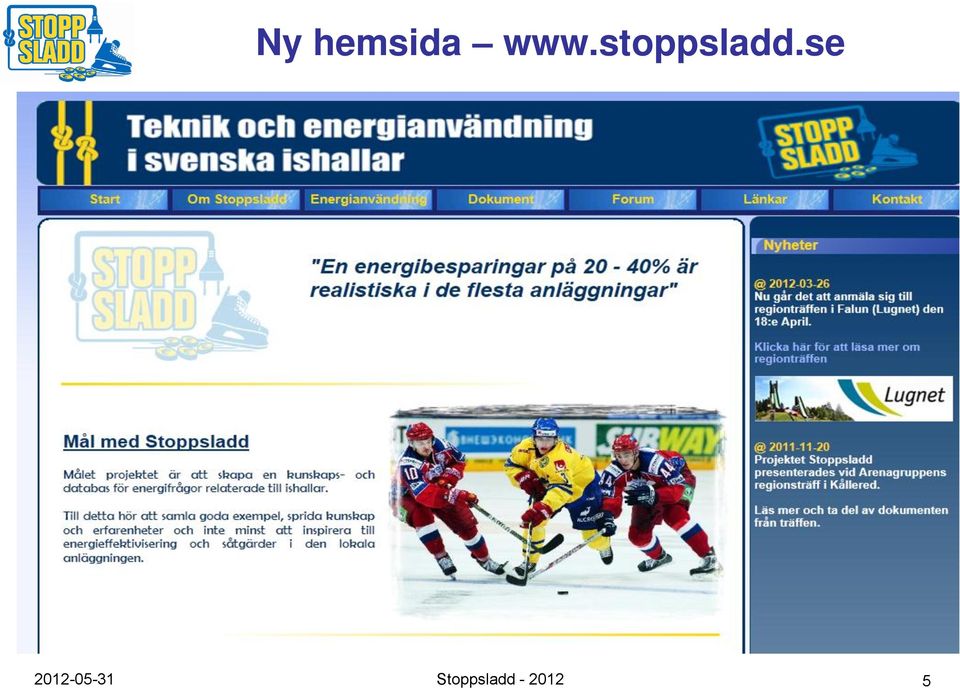

5 Ny hemsida Stoppsladd

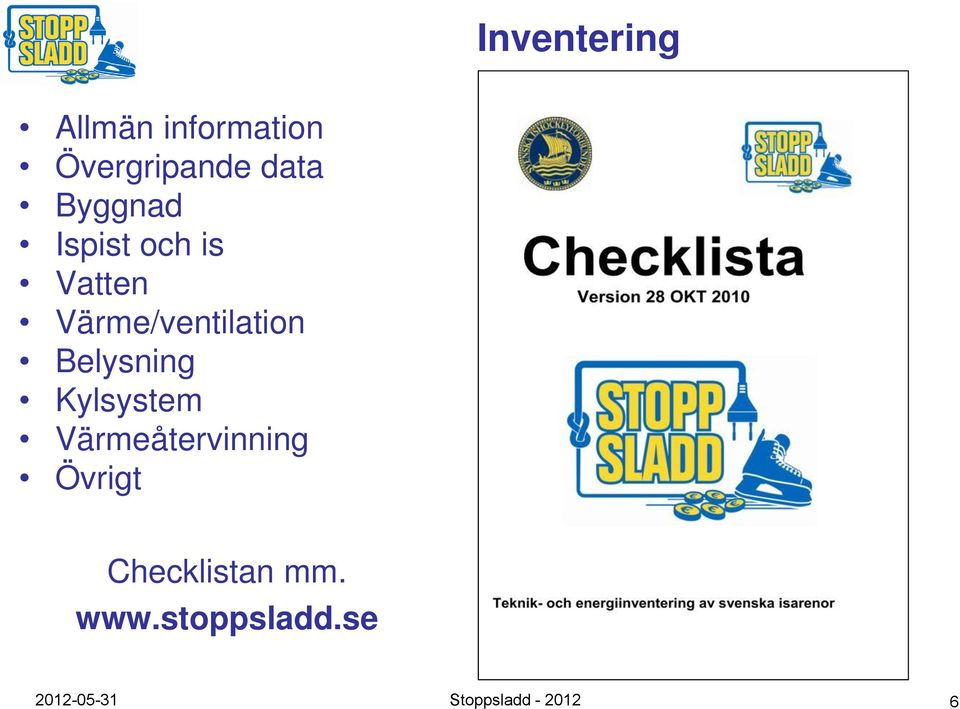

6 Inventering Allmän information Övergripande data Byggnad Ispist och is Vatten Värme/ventilation Belysning Kylsystem Värmeåtervinning Övrigt Checklistan mm Stoppsladd

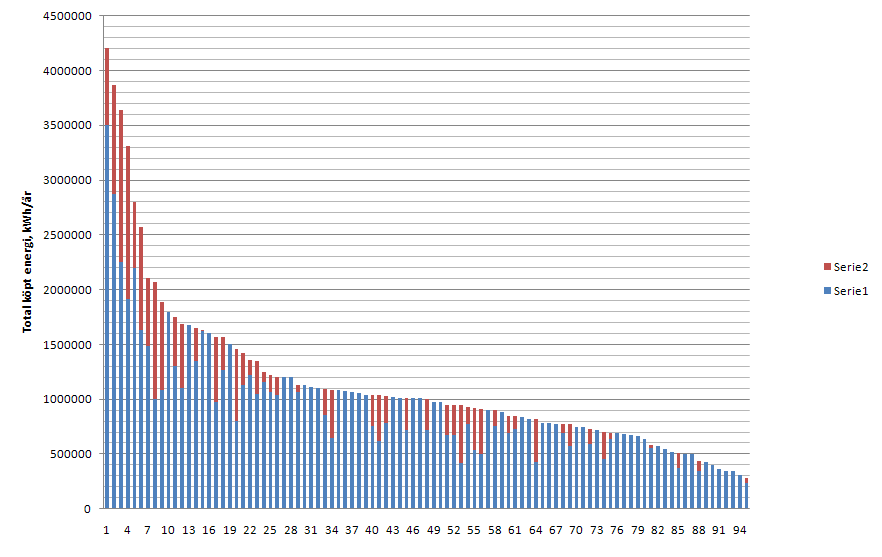

7 Köpt energi per år för ca 95 ishallar Stor spridning mellan ishallarna i Sverige Köpt el Köpt värme Genomsnitt ca 1000 MWh/år

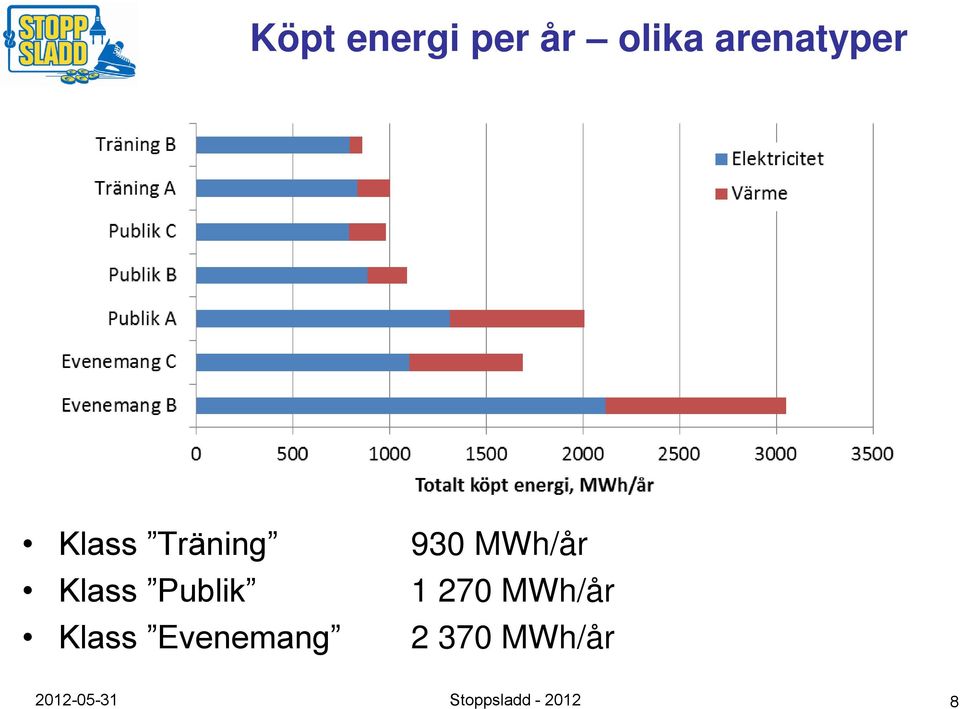

8 Köpt energi per år olika arenatyper Klass Träning 930 MWh/år Klass Publik MWh/år Klass Evenemang MWh/år Stoppsladd

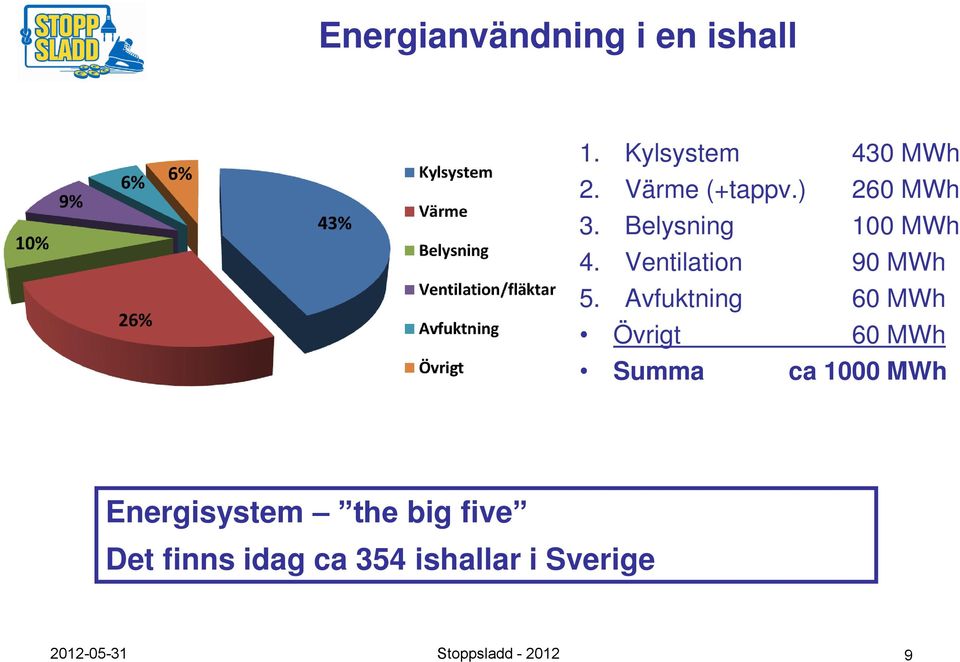

9 Energianvändning i en ishall 1. Kylsystem 430 MWh 2. Värme (+tappv.) 260 MWh 3. Belysning 100 MWh 4. Ventilation 90 MWh 5. Avfuktning 60 MWh Övrigt 60 MWh Summa ca 1000 MWh Energisystem the big five Det finns idag ca 354 ishallar i Sverige Stoppsladd

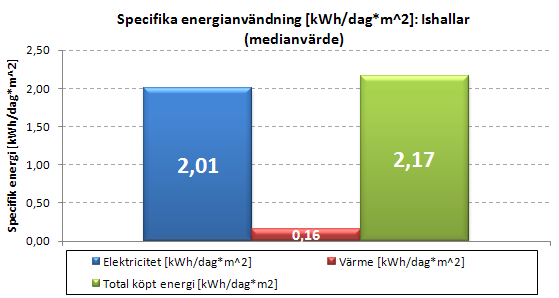

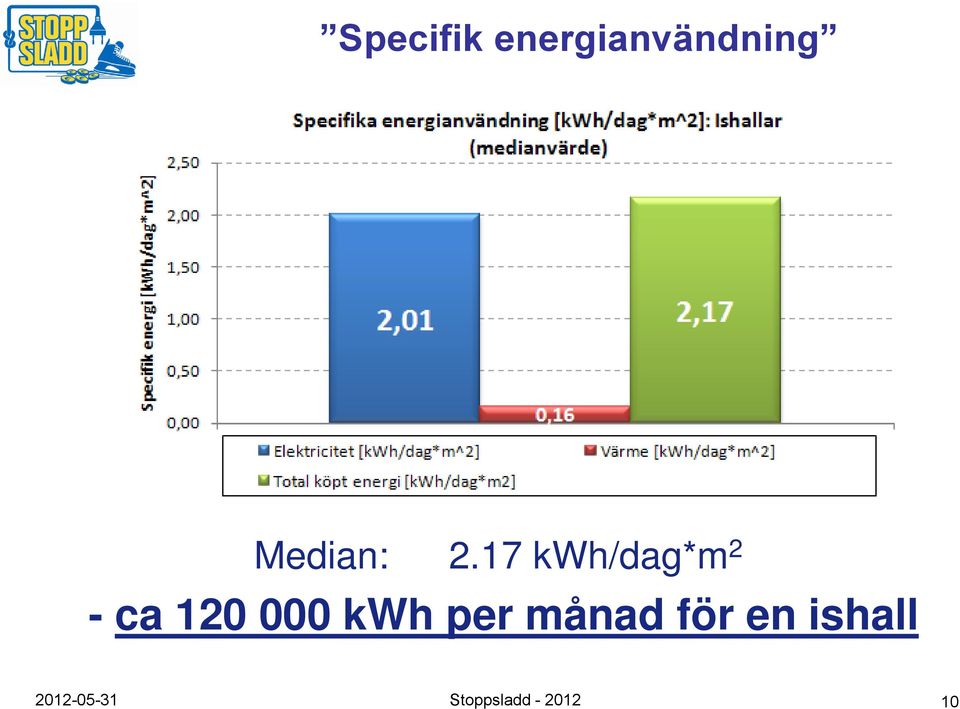

10 Specifik energianvändning Median: 2.17 kwh/dag*m 2 - ca kwh per månad för en ishall Stoppsladd

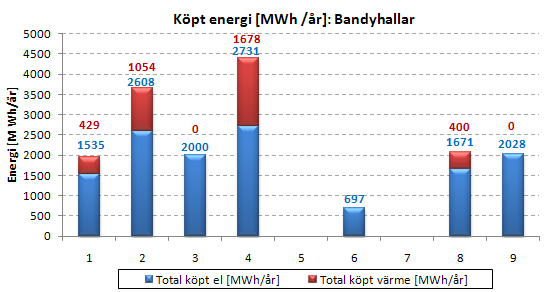

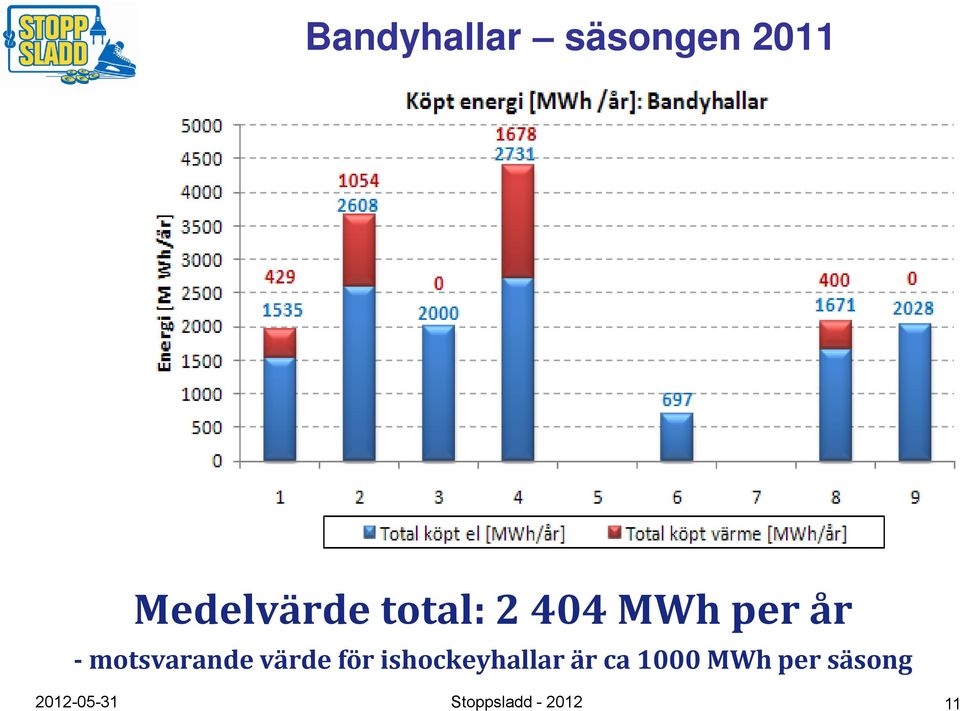

11 Bandyhallar säsongen 2011 Medelvärde total: MWh per år - motsvarande värde för ishockeyhallar är ca 1000 MWh per säsong Stoppsladd

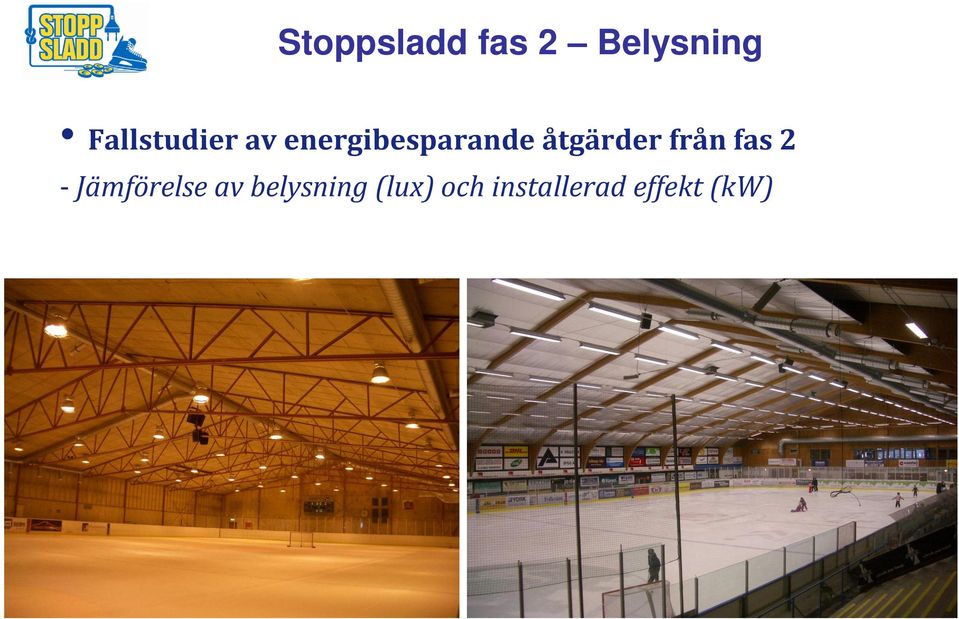

12 Stoppsladd fas 2 Belysning Fallstudier av energibesparande åtgärder från fas 2 - Jämförelse av belysning (lux) och installerad effekt (kw)

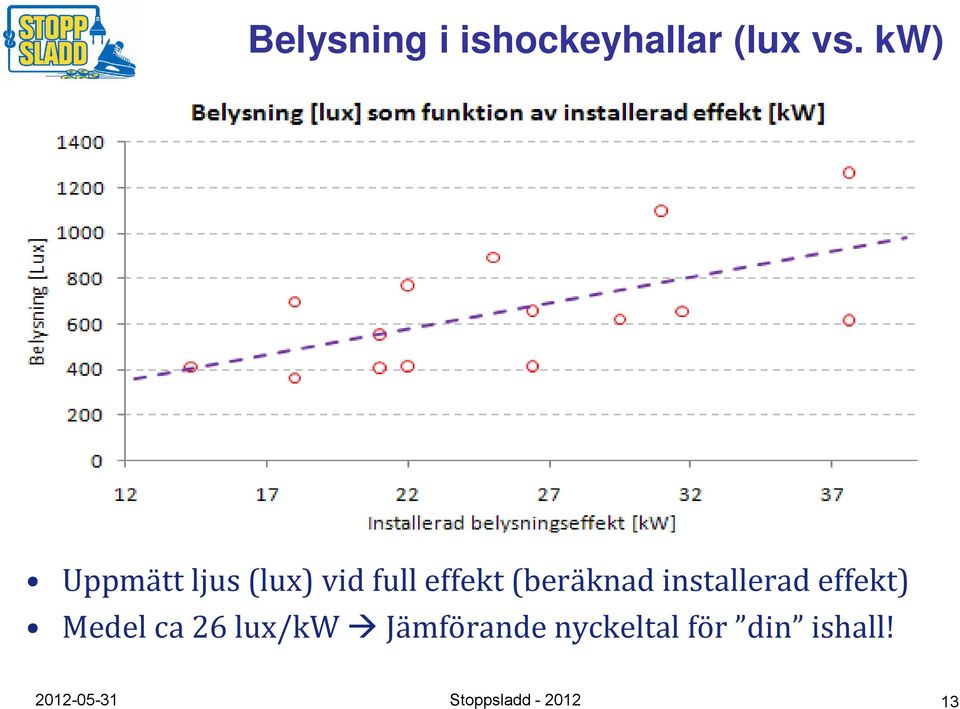

13 Belysning i ishockeyhallar (lux vs. kw) Uppmätt ljus (lux) vid full effekt (beräknad installerad effekt) Medel ca 26 lux/kw Jämförande nyckeltal för din ishall! Stoppsladd

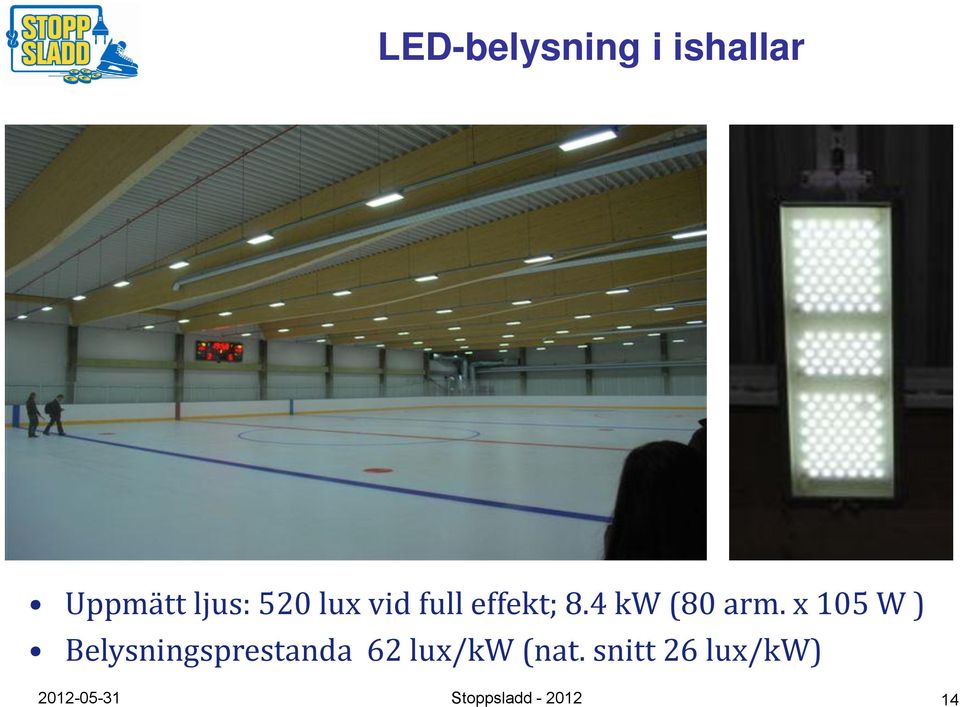

14 LED-belysning i ishallar Uppmätt ljus: 520 lux vid full effekt; 8.4 kw (80 arm. x 105 W ) Belysningsprestanda 62 lux/kw (nat. snitt 26 lux/kw) Stoppsladd

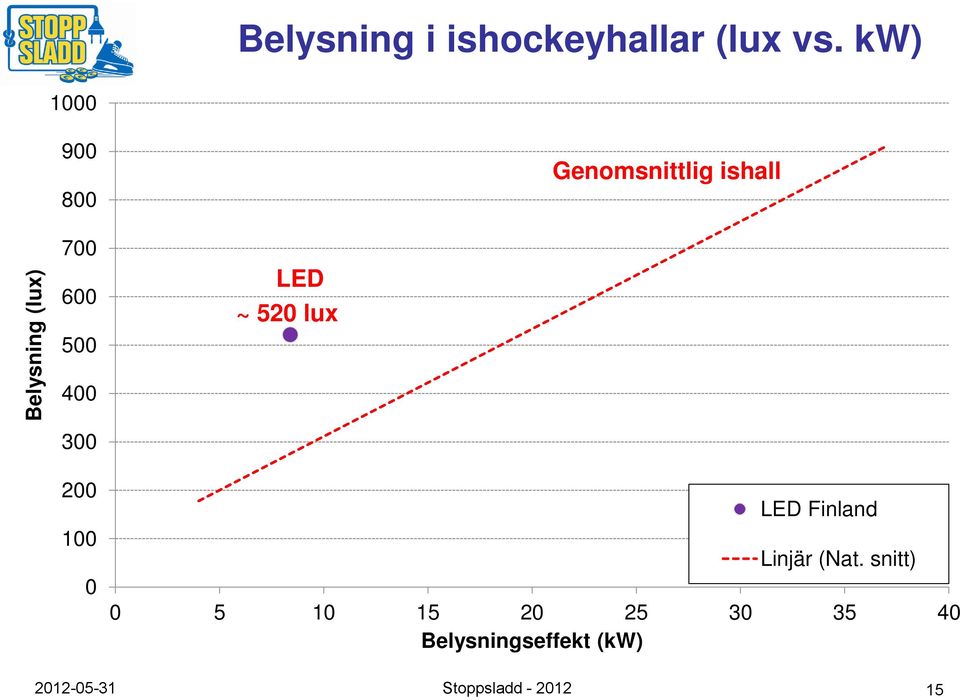

15 Belysning (lux) Belysning i ishockeyhallar (lux vs. kw) Genomsnittlig ishall LED ~ 520 lux LED Finland Linjär (Nat. snitt) Belysningseffekt (kw) Stoppsladd

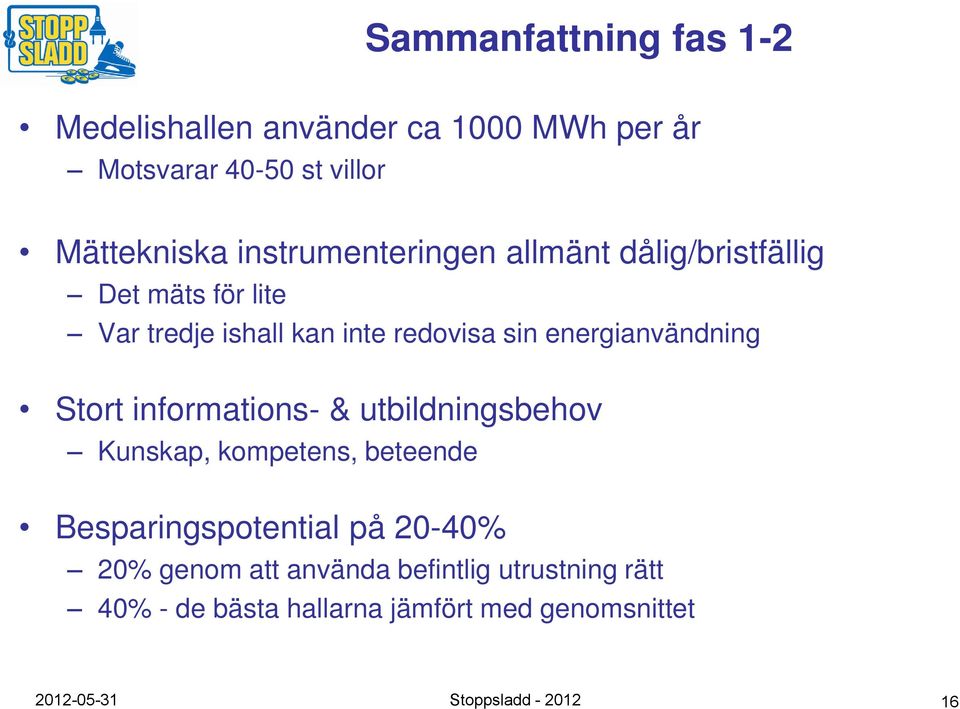

16 Sammanfattning fas 1-2 Medelishallen använder ca 1000 MWh per år Motsvarar st villor Mättekniska instrumenteringen allmänt dålig/bristfällig Det mäts för lite Var tredje ishall kan inte redovisa sin energianvändning Stort informations- & utbildningsbehov Kunskap, kompetens, beteende Besparingspotential på 20-40% 20% genom att använda befintlig utrustning rätt 40% - de bästa hallarna jämfört med genomsnittet Stoppsladd

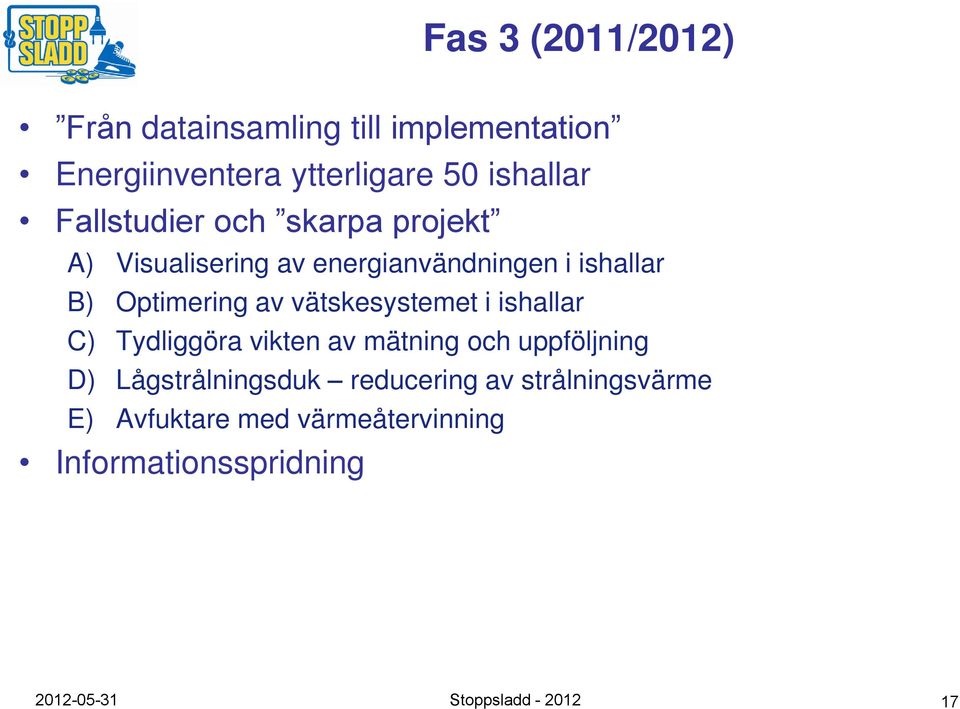

17 Fas 3 (2011/2012) Från datainsamling till implementation Energiinventera ytterligare 50 ishallar Fallstudier och skarpa projekt A) Visualisering av energianvändningen i ishallar B) Optimering av vätskesystemet i ishallar C) Tydliggöra vikten av mätning och uppföljning D) Lågstrålningsduk reducering av strålningsvärme E) Avfuktare med värmeåtervinning Informationsspridning Stoppsladd

18 Fallstudie B) Optimering av vätskesystemet i ishallar Syfte: Syftet är att kontrollera och analysera vätskorna i kylanläggningen i två ishallar och säkerställa en god kvalité genom optimering (åtgärda).

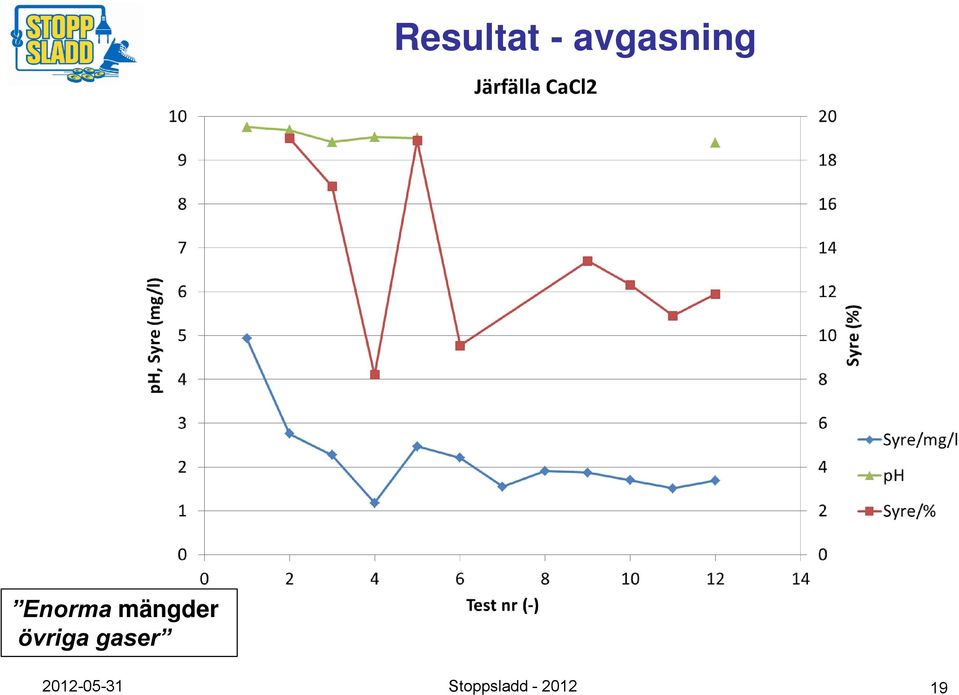

19 Resultat - avgasning Enorma mängder övriga gaser Stoppsladd

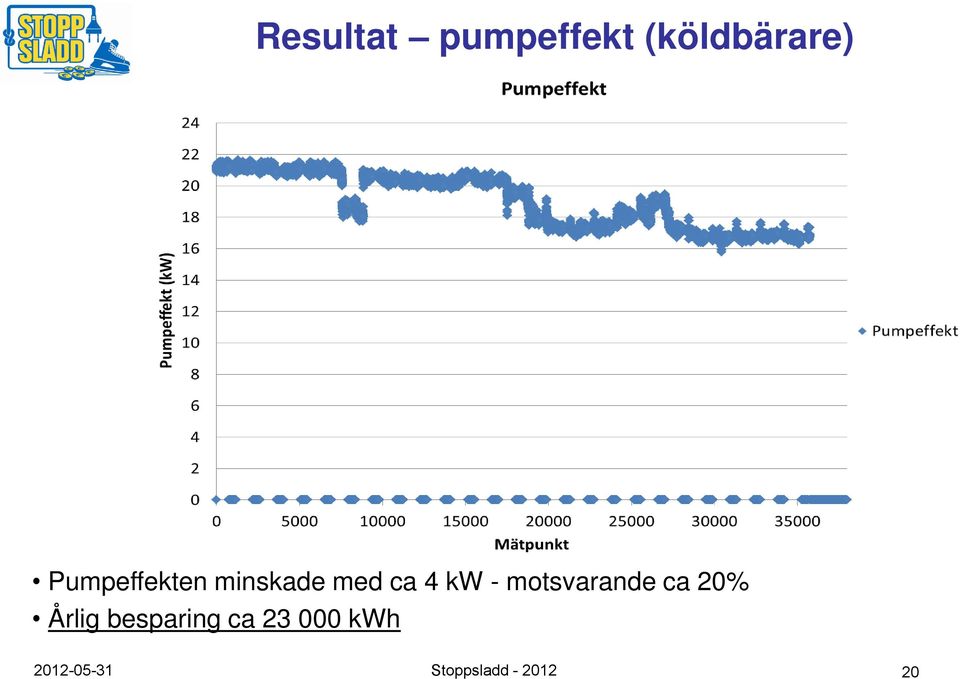

20 Resultat pumpeffekt (köldbärare) Pumpeffekten minskade med ca 4 kw - motsvarande ca 20% Årlig besparing ca kwh Stoppsladd

21 Slutsats fallstudie B Betydande mängder gas avlägsnades från köldbäraren Startvärde ca 5 mg/l slutvärde ca 1.5 mg/l Pumpeffekten minskade från ca 21 till 17 kw Minskningen motsvarar 20% energibesparing Årlig energibesparing ca kwh Minskade oljud pga. gasblåsor i pumpen Sannolikt ökad livslängd på pump och köldbäraren Fortsatt analys av övriga systemet och vidare effekter pågår Stoppsladd

22 Syfte: Fallstudie C) Tydliggöra vikten av mätning och uppföljning Tydliggöra vikten av uppföljning genom att installera undermätare för 4-5 av de största energianvändarna ishallsanläggningar. 1 av 3 ishallar kan inte redogöra för köpt-/använd energi

23 MMI Minsta Moraliska Instrumentering MMI ishall: Energimätning the big five (>90% av energianvändningen) 1. Kylsystem (totalt men helst uppdelat i kompressorer + kringutrustning) 2. Värme (lokal- och vattenvärmning) 3. Belysning (över isytan) 4. Ventilation (aggregat, fläktar) 5. Avfuktare Totalmätare för el och eventuell värme finns oftast Klimat (temperatur + relativ fukt) Inne (ishallen) Ute Dessa data bör (ska) lagras och sammanställas automatiskt Stoppsladd

24 Case Vikingahallen Installationen bestod av 3 nya energimätare 2 fukt & temp Gateway + gränssnitt Installation Kostnaden för installationen - ca 50 tkr Energimätare kostar 5-10 tkr per mätpunkt (installerat och klart) Stoppsladd

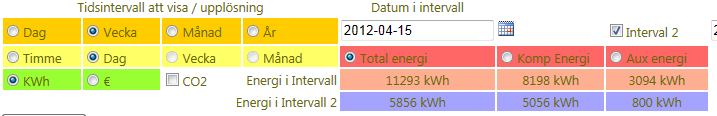

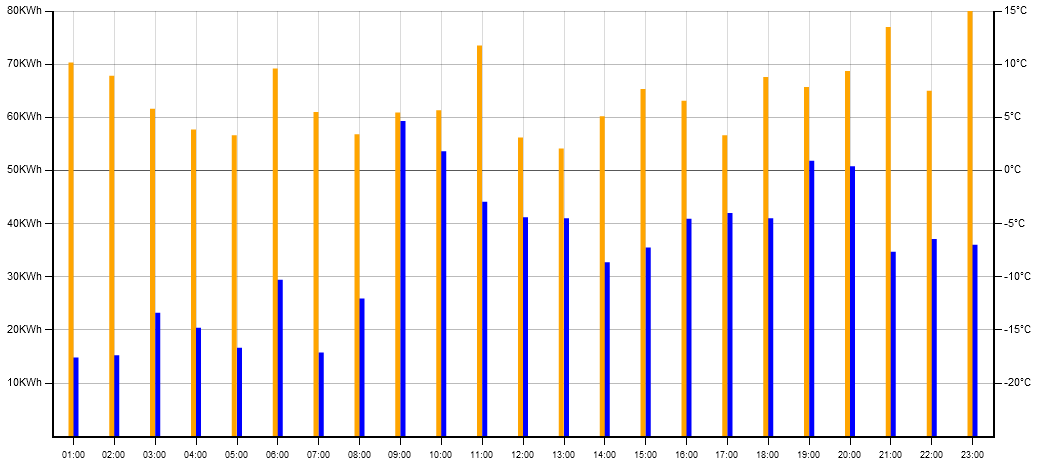

25 Webbgränssnitt Stoppsladd

26 Aktuella värden från Vikingahallen Stoppsladd

27 Statistikfunktion Statistik för kompressorer säsongen 2011/ Stoppsladd

28 Syfte: Fallstudie D) Minska energianvändning med lågstrålningsduk Utvärdera möjligheterna att minska energianvändningen i en ishall genom att reducera värmestrålningen från taket till isen.

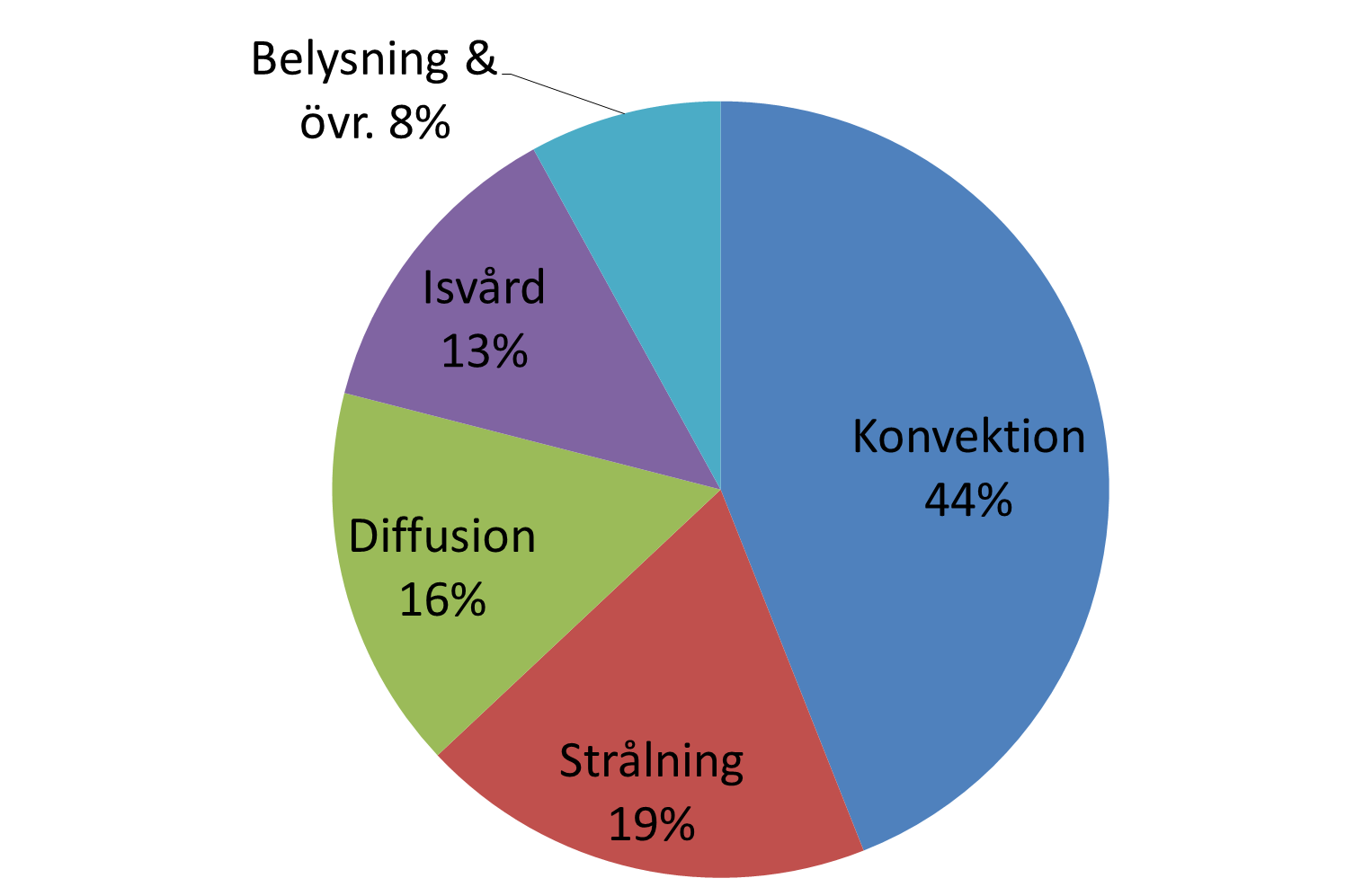

29 Fallstudie D) Minska energianvändning med lågstrålningsduk Utvärdering pågår i Älta ishall Mätning av temperaturer i tak, is och luft.. kylsystemets energianvändning solinstrålning på taket.. belysning Isens huvudsakliga värmelaster Ca 20% är strålning från väggar och tak

30 Beräknade värmelaster i Älta ishall 37.0; 16.3% 69.6; 30.7% Q_condensation Q_convection Q_radiation 120.0; 53.0% Strålningsbelastningen i Älta har minskat med ca 30% efter installation av lågstrålningsduken Potentialen är minst det dubbla, dvs. 60% med optimerat material och montage Energibesparingen för kompressorerna kan bli ca 10% Detta motsvarar kwh/år Stoppsladd

31 Belysningsmätning före/efter Utan low-e Med low-e 135 lux ökning i snitt (från 565 till 701 lux) Motsvarar +24% (ca 4 kw besparingspot. på belysningen) Kan spara upp till ca kwh per år Stoppsladd

32 Belysning (lux) Belysningsmätning före/efter (lux vs. kw) Genomsnittlig ishall Älta- duk Älta - orig. Linjär (Nat. snitt) Belysningseffekt (kw) Stoppsladd

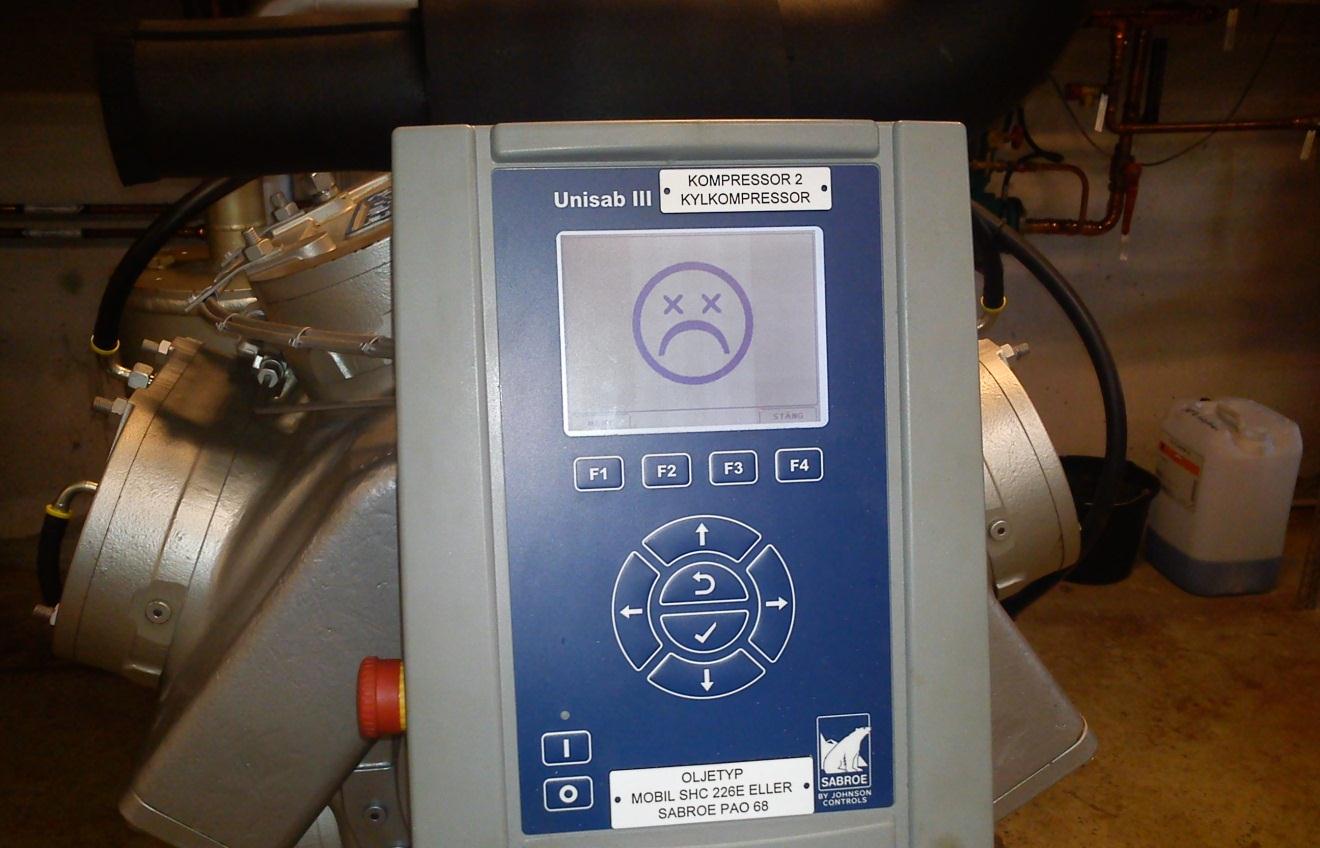

33 Finn fem fel Stoppsladd

34 Resultat minskad parasit-/pumpeffekt Parasiteffekten minskade med ca 200 kwh per dag Besparingen motsvarar ca kwh per säsong Stoppsladd

35 Finn fem fel Stoppsladd

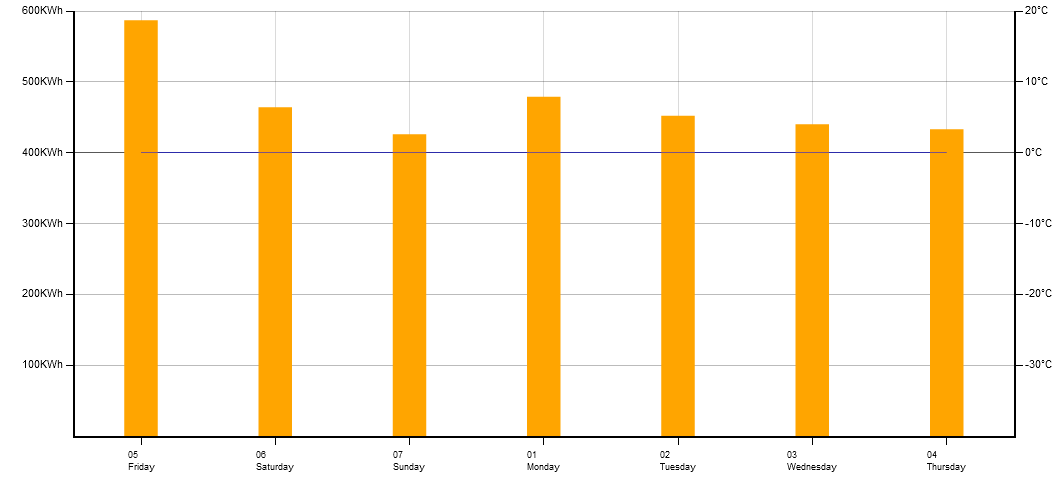

36 Resultat KM-pumpar Parasiteffekten-/energin minskade med ca 190 kwh/dygn Besparingen motsvarar ca kwh per säsong Stoppsladd

37 Jämförelse parasiter före och efter Parasitenergin minskade i snitt med ca 400 kwh per dag Besparingen motsvarar ca kwh per säsong Stoppsladd

38 Hela kylsystemet före och efter Kylsystemet minskade i snitt med ca 400 kwh per dag Besparingen motsvarar ca kwh per säsong Stoppsladd

39 Jämförelse av kylsystemen i två hallar Jämförelse för v (två likvärdiga hallar) Hall 1 använder dubbelt så mycket energi som hall 2 Skillnaden motsvarar ca kwh per säsong Stoppsladd

40 Jämförelse av kylsystemen i två hallar Stoppsladd

41 Finn fem fel Stoppsladd

42 Kylsystem (kw) Före/efter - kylsystemets energianvändning Juni Augusti Linjär (Juni) Linjär (Augusti) Utetemperatur (oc) 13% lägre energianvändning (240 kwh/dag) Besparingen motsvarar kwh per säsong Stoppsladd

43 Finn fem fel +6 C +20 C Stoppsladd

44 Finn fem fel +6 C +2 C Stoppsladd

45 Finn fem fel Daggpunkt: -5 C!! Stoppsladd

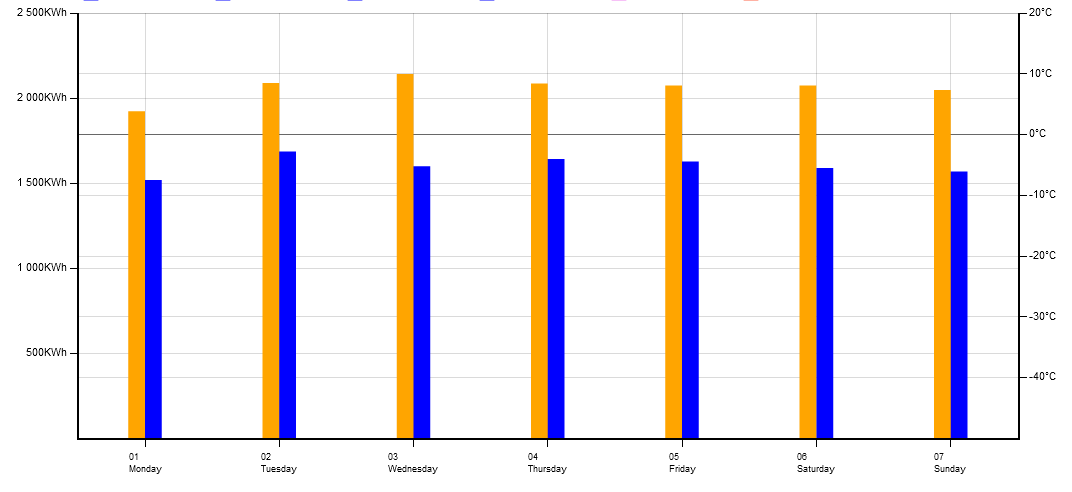

46 Kylsystemets elenergianvändning på natten Är värmebelastningen noll på natten? Den dåliga hallen har samma värmebelastning dag som natt! Energianvändning per dygn: 1562 vs. 807 kwh/dygn Stoppsladd

47 Teknik- & energiinventering Nivå 1 - Teknik & energiinventering - 1 dag Resultat: Checklista med kommentarer och översiktliga åtgärdsförslag Nivå 2 Fördjupning av nivå 1 med analys och detaljerade åtgärdsförslag Resultat: Rapport och åtgärdsförslag Nivå 3 - Fördjupad energianalys + prestandamätning/loggning Resultat: Rapport, prestandaanalys och åtgärdsförslag Stoppsladd

48 Informationsspridning Websida Ny folder samt uppdaterad Energispartips Varje inventeringsbesök Regionmöte Kållered (8-dec-11) Ljusne Ice maker Association (7-feb-12) Arenadagarna 2012 (9/10-feb-12) Energikontoret Örebro (7-mar-12) Regionmöte Falun (18-apr-12) Regionmöte Ängelholm (23 maj) Projektavslutning med tema (mitten juni) Stoppsladd

49 Slutligen Informera, utbilda och motivera berörd personal Intresse och uppföljning det gör skillnad! Använd bästa befintliga teknik! Varje ishall borde ha en energiansvarig person Anläggningar som använder mer än t ex 400 MWh/år borde ha en person med ansvar för energianvändning Påstående: 20% energi går i de flesta fall att spara med nära 0 kr investering 40% energi kan sparas med god lönsamhet Stoppsladd
