1 Inger Christensen Inger Christensen Grön kompetens AB

2 Energi för att få en bra produktion Temperatur utvecklingshastighet, färg och form Ljus- avgörande för tillväxt CO2 bättre utnyttjande av ljus och temperatur Fuktighet- för hög ger problem med svampar, växtnäringsupptagning m.m.

3 Uppskattade energipriser 2014/2015 kr/kwh El 0,7-0,8 Olja MK1 0,8-0,9 Naturgas 0,47-0,55 Gasol 0,7-0,8 Skogsflis 0,18-0,20 Pellets 0,35-0,40 Fjärrvärme 0,5-0,55

4 Energiskatter MW h Energiskatt Koldioxidskatt Skatt MWh 2015 Olja 1 m ,6 Naturgas 1000 m ,9 Gasol kg 12, ,3

5 Medeltemperatur

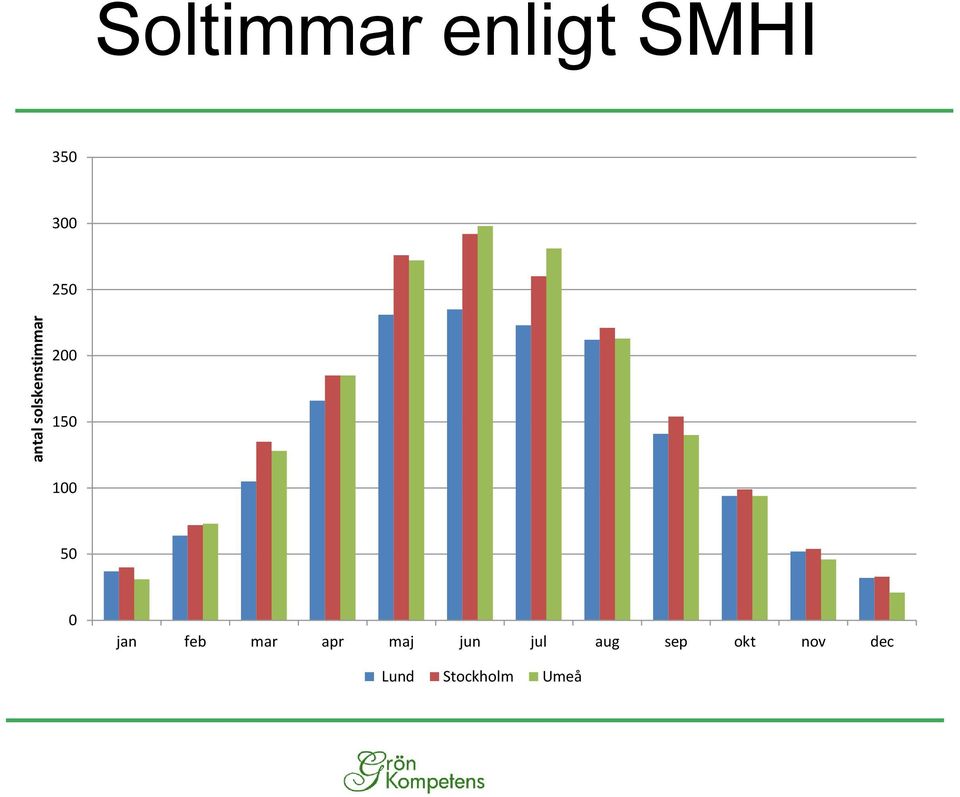

6 antal solskenstimmar Soltimmar enligt SMHI jan feb mar apr maj jun jul aug sep okt nov dec Lund Stockholm Umeå

7 Uppskattning av fördelning Energi helår kwh/m2 Varav RF styrning Tomat Gurka Kryddor Varav belysning Krukväxter varierande varierande

8 kwh/m2 och vecka Krukväxter 3*12*50 16 mm polykarbonathus Lund Göteborg Stockholm Umeå 18,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0, vecka

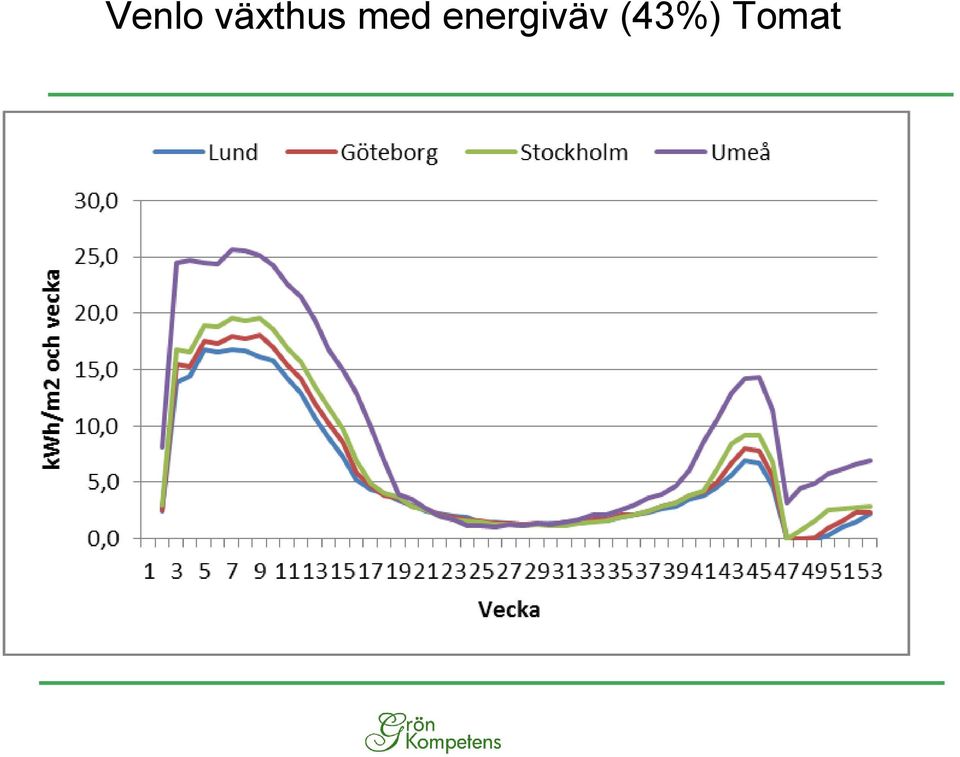

9 Venlo växthus med energiväv (43%) Tomat

10 Energiberäkning Dubbelt tak, isolerad sockel, dubbla vävar 108 Enkelglas i tak 215 Standardsockel 249 En väv 291 En väv 10 mm sidorna 306

11 Ökning av energibehovet när väven öppnar Öppet i cm % inställning Relativ energianvändning i förhållande till stängd väv % , , ,5 181 Helt öppet Källa: Gartner Tidende 2003:21

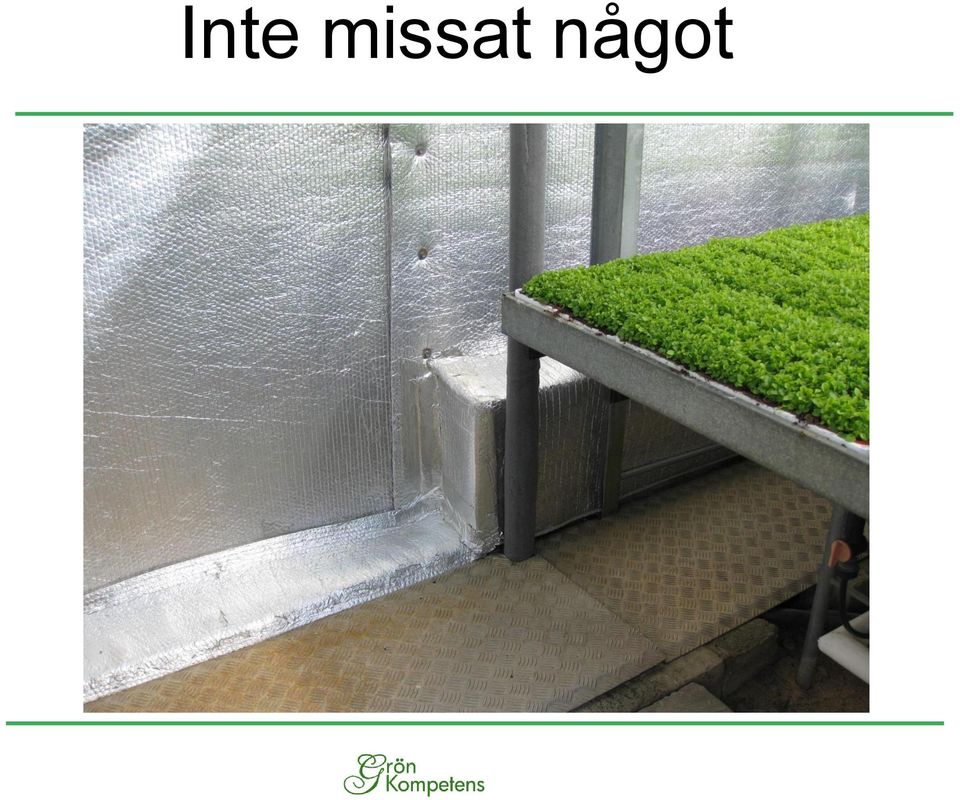

12 Inte missat något

13 Klimatrelaterade odlingsproblem Gråmögel Gurkbladmögel Mjöldagg Fallsjuka tulpaner Rända plantor Stora lösa blad M.m.

14 Kondensrisk- när? 3,5 3 2,5 2 1,5 1 0,5 0 80% /3,1 85% /2,3 90%/1,5 95%/0,8 100%/0 RH/ delta x

15 Klimatfrågor detta är viktigt? Noggrannhet i temperaturregleringen? Temperaturvariationen i växthuset Temphöjningen på morgonen grader/tim Reglera luftningstemperaturen efter luftfuktigheten om det är dåligt ljus Rörtemperatur ja, frågan är hur mycket Rörens placering i förhållande till substratet

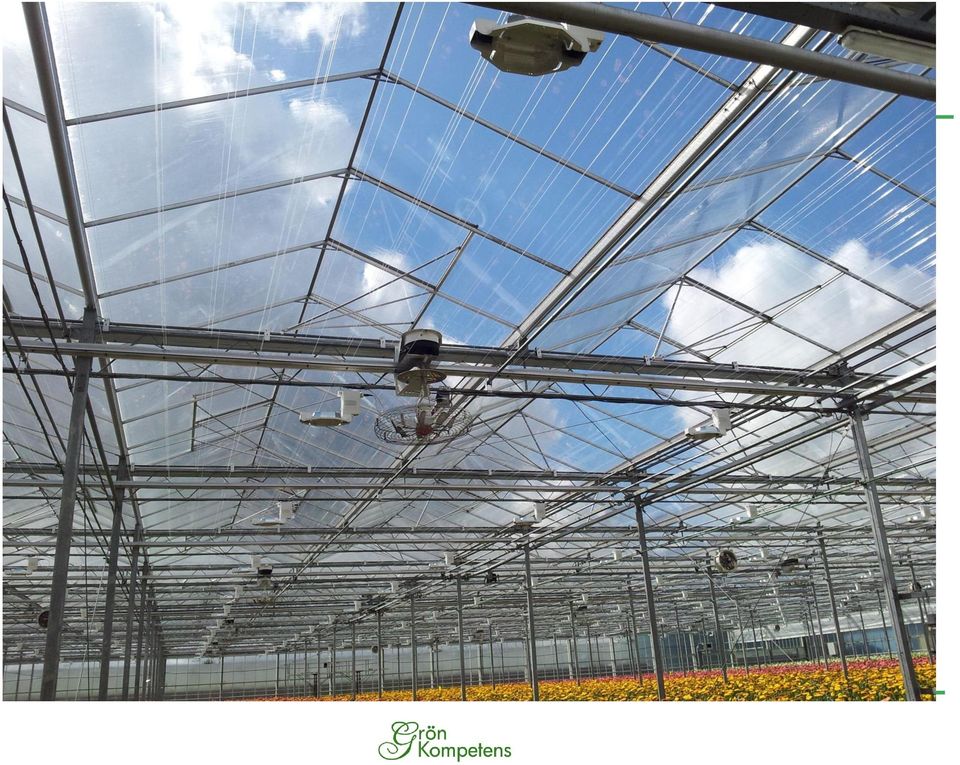

16

17 Vad kräver kulturen av värmesystemet Optimal temperatur/klimat Kan vara OK kortare period med någon grad lägre temperatur? Kritisk nivå?

18 Värmesystemet ska klara Perioder med stor effektbehov Snabba variationer i effektbehov Perioder med lågt effektbehov

19 Effektbehov Area*U-värde*skillnaden i temperatur mellan ute och inne Växthustyp Bottenyta Ståndsida Glasyta i förhållande till bottenyta Blockhus 12*3*50 2,2 1,39 Blockhus 20*50 2,2 1,44 Venlo 98* ,23 Venlo 98* ,37

20 Exempel på U-värden Typ av material U värde utan väv U värde fördragen väv med 43% energi besparing Väv endast tak Polykarbonat 16 m.m. 3,5 2,3 1,1 Pollykarbonat 10 m.m. 4,2 2,7 1,3 Glas-enkel 6,9 4,4 2,1 Dubbelfolie 4,5 2,8 Enkelplast 10 U värde fördragen mörkläggningsv äv med 70% energibesparing

21 Temperaturskillnad Relation u-värde-effekt-temperaturdiff ute och inne 70 Tempdiff inne-ute vid olika U värden och effekter på värmesystem ,5 5 4,5 4 3,5 3 U-värde

22 Pannor Brännare Bränslematning Askhantering System för sotning Filter rökgasrening Skorsten Styrautomatik och installation kr/kw

23 Ackumulatortank Bättre med liten tank än ingen tank Riktvärde kan vara: l till varje kw som värmesystemet kan leverera.

24 Ackumulatortank Tanken 1,5-4kr/l Fundament, platta inkoppling ca kr för 100 m3 tank

25 Bränslelager Åtgång, hur ofta leverans? kwh/m2 blir 20-25m3 flis/1000m2 eller 3,6 ton pellets= 5,5 m3 Lagret behöver vara ca dubbelt så stort som den mängd bränsle som ska hanteras.

26 Hel bil bättre pris Container bil flis tar 40 m3 eller 120 m3 Om tak behövs en höjd på 6-7 meter och 6 m brett för att tippa bakåt Sidotippad bil behöver 12 m flisficka Pellets, 13 ton på bil och ytterligare 25 ton på släp

27 Bränslelager ex. Flislager 7,5 m högt 6 m brett för 100 m3 Ett ex kr Pellets 40 m3 ca kr

28 Kulvert Kostnader för material ca kr/m Med grävning och arbetskostnad kr/m

29 Välj ett bra system från början, ta en välrenommerad leverantör Är nöjd med fliseldningen, man får bra betalt för jobbet Kolla noga så att man får bra grejor, satsa på en komplett anläggning Sätt in energimätare så att du kan följa vad pannan levererar, köp inte för litet. Tänk till på flishanteingen Börja med energieffektivisering, det är ett värmesystem som kräver kunskap, skaffa kunskap Hör med fler och kolla upp offerter. Köp bästa kvalitet på kolvar och hydraulik
