1 Solenergi framtidens energikälla är här - och har varit här ett tag

2 Solenergi El: solceller Solvärme: solfångare

3 Solenergi El: solceller - Kortfattat Solvärme: solfångare - Marknaden - Planering - Dimensionering - Typer - Ekonomi - Exempel

4 Solenergi El: solceller 7,7 m 2 (1 kw) solfångare ger kwh/år, söderorienterad, lutad 7,7 m 2 (1 kw) solfångare ger kwh/år, söderorienterad, vertikal Tumregel: kr/kw exkl. moms Bildkälla: Schuco

5 Solenergi El: solceller Incitament: Alla typer av elnätsanslutna solcellssystem 60 % (55 % för stora företag) - gäller hela solcellsinstallationen (inkl material & arbete) Max 2 Mkr per byggnad Bildkälla: Schuco

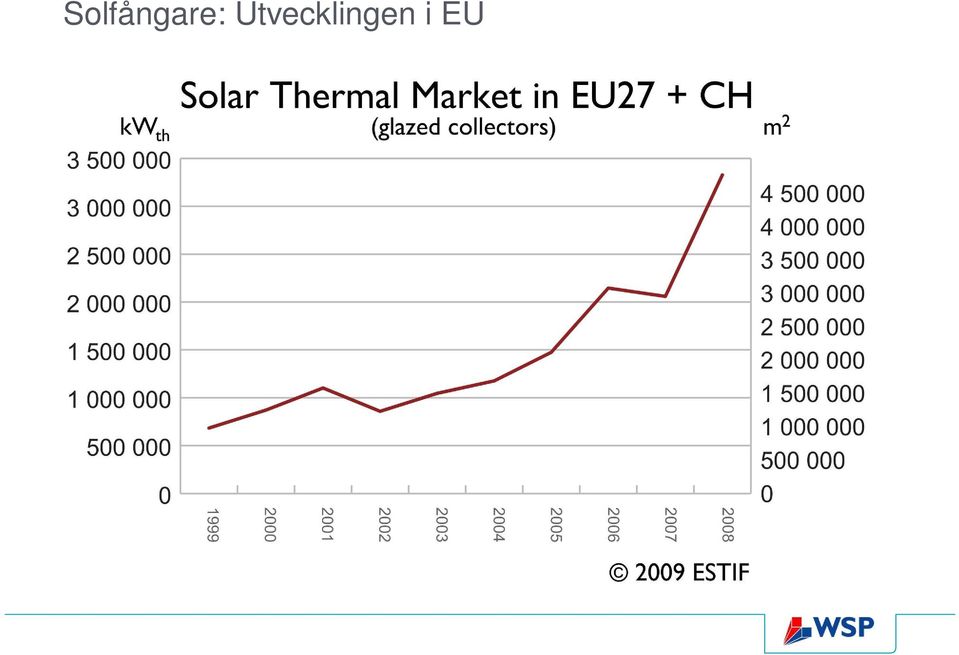

6 Solfångare: Utvecklingen i EU

7 Solfångare: Marknaden i EU

8 Solfångare: Marknaden världen Total installerad effekt solfångare 2007 Sverige 176,4 MW th = m 2 Österrike 2 094,8 MW th = m 2 Tyskland 6 053,7 MW th = m 2

9 Energibehov byggnader 1. Reducera energibehov 2. Planera tillförd energi Uppvärmning Uppvärmning Tappvatten Tappvatten 200 kwh/m 2 och år 60 kwh/m 2 och år

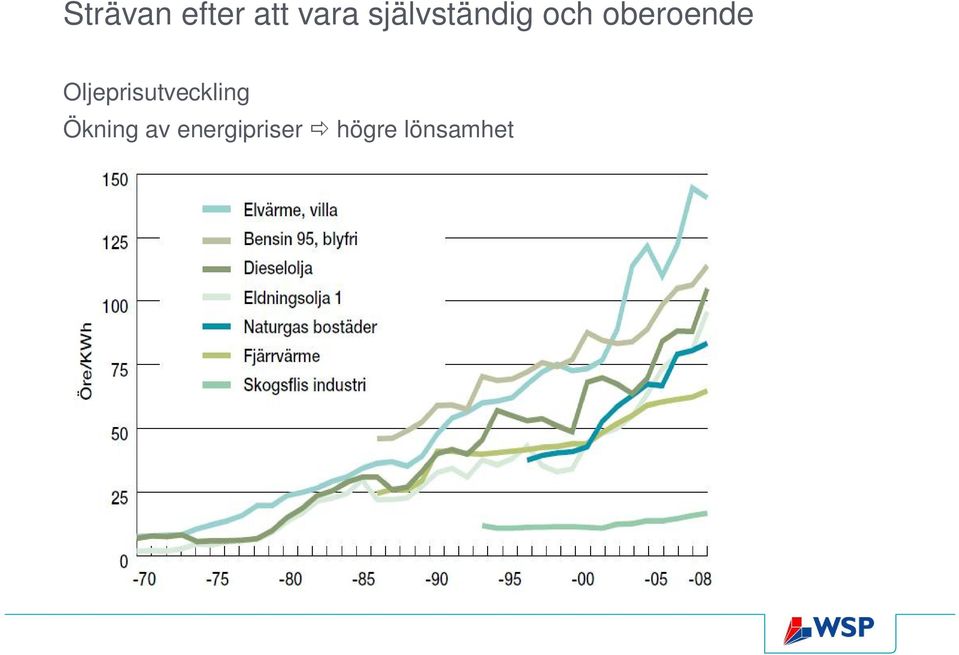

10 Strävan efter att vara självständig och oberoende Oljeprisutveckling Ökning av energipriser högre lönsamhet

11 Strävan efter att vara självständig och oberoende Reducera energianvändning / Minimera energibehovet Långsiktigt säkra försörjningstryggheten Säkra sig inför framtida direktiv för energi- och klimatmål nybyggnation nära noll 2020 och försörjas med energi, som produceras lokalt Hållbarhet i projektet Öka byggnadens attraktivitet/värde prestige ansikte utåt

12

13 Planering - Konstruktion Nybyggnation eller renovering (fasad, tak) Planering i tidigt skede energitekniskt gynnsamt (stora moduler, nära värmecentral) minskar kostnader (delar på isolering, ersätter takelement och ytskikt) stora för-producerade moduler monteras direkt på takstolarna Bildkällor: Stadtwerke Gleisdorf

14 Planering - Konstruktion Anpassa till arkitekturen del av fasaden Undersöka möjligheter till fasadintegrerade moduler högre solinstrålning under vintern pga. mindre infallsvinkel täcker värmebehovet bättre Bildkälla: Stadtwerke Gleisdorf

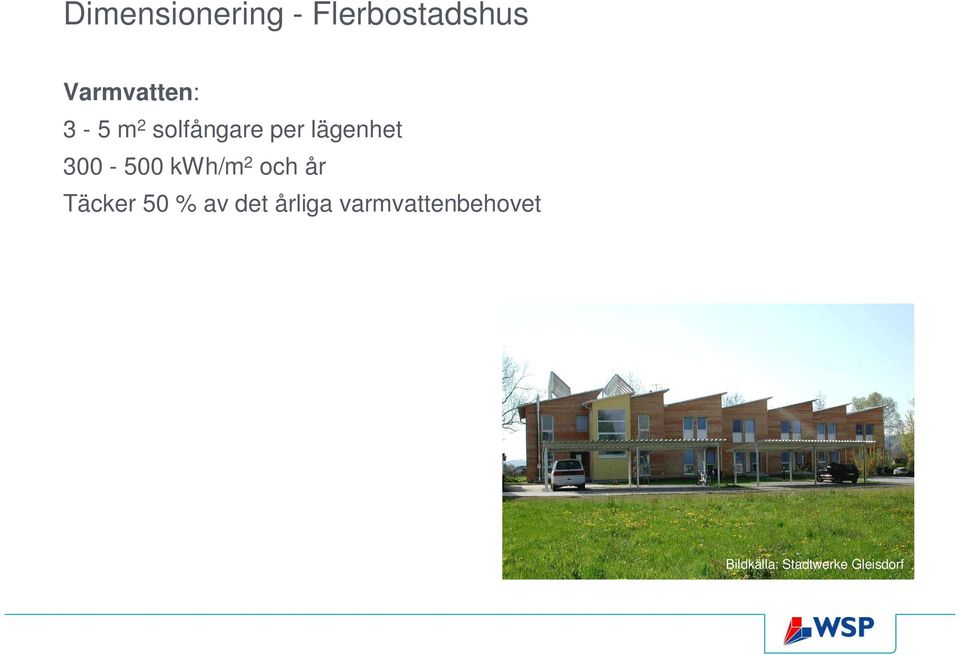

15 Dimensionering - Flerbostadshus Varmvatten: 3-5 m 2 solfångare per lägenhet kwh/m 2 och år Täcker 50 % av det årliga varmvattenbehovet Bildkälla: Stadtwerke Gleisdorf

16 Dimensionering - Flerbostadshus Varmvatten och uppvärmning: 5-15 m 2 solfångare per lägenhet kwh/m 2 och år Täcka % av det årliga värmebehovet Monterade direkt på byggnaden (kort leveransväg) Kopplade till fjärr- eller närvärmenät undvika ackumulatortank Bildkälla: Stadtwerke Gleisdorf

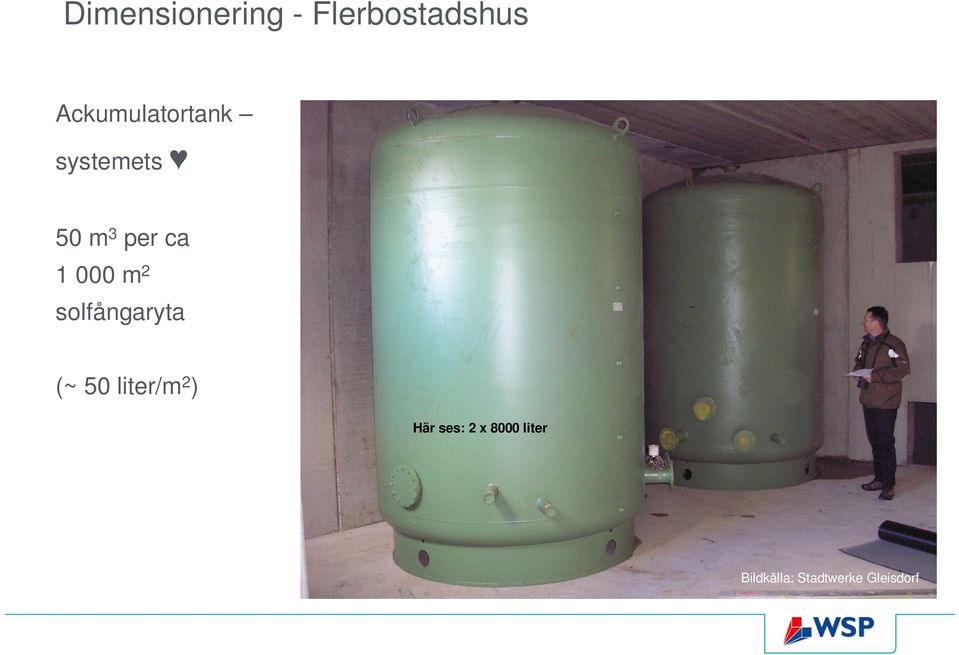

17 Dimensionering - Flerbostadshus Ackumulatortank systemets 50 m3 per ca m2 solfångaryta (~ 50 liter/m2) Här ses: 2 x 8000 liter Bildkälla: Stadtwerke Gleisdorf

18 Dimensionering - Småhus Varmvatten- och uppvärmning: 8-15 m 2 solfångare liter ackumulatortank (~ 75 liter/m 2 ) 450 kwh/m 2 och år Täcker ca 20-30% av det årliga värmebehovet Vid anläggning endast för varmvatten: 50 % årlig täckningsgrad Bildkälla: Svensk solenergi

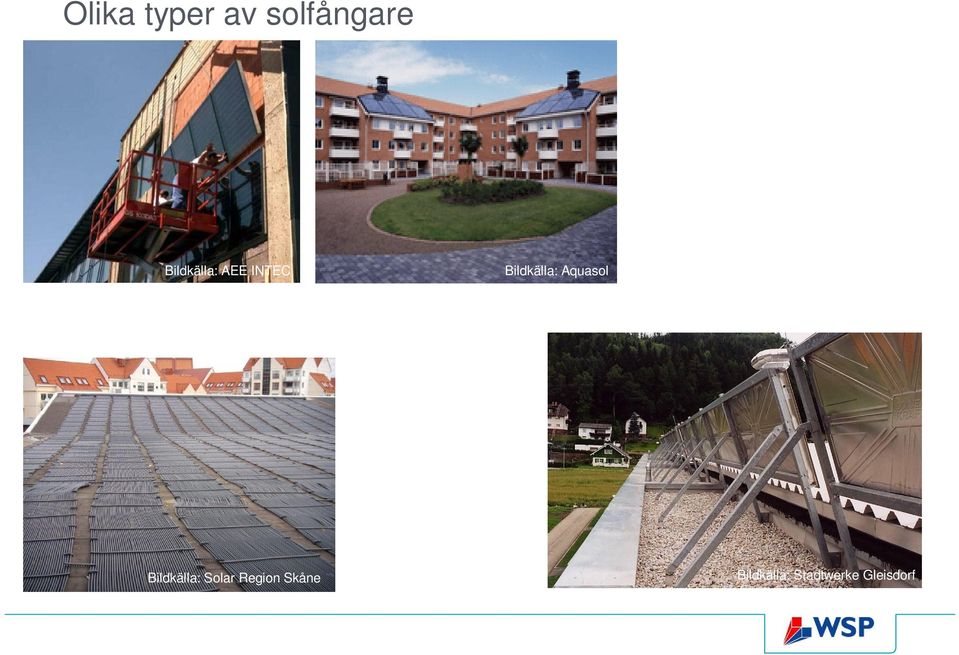

19 Olika typer av solfångare Bildkälla: AEE INTEC Bildkälla: Aquasol Bildkälla: Solar Region Skåne Bildkälla: Stadtwerke Gleisdorf

20 Olika typer av solfångare Bildkälla: AEE INTEC Bildkälla: Stadtwerke Gleisdorf

21 Ekonomi Investeringskostnad (systemkostnad) > 300 m 2 ca kr/m 2 ca kr/mwh Investeringskostnad (systemkostnad) > 25 m kr/m 2 Medelvärde 900 kr/mwh Investeringskostnad (systemkostnad) ~ 10 m kr/m 2 Medelvärde 1,2 kr/kwh

22 Ekonomi Incitament Villor Flerbostadshus Bad- och campinganläggningar Industriella processer Länsstyrelsen För företag måste ansökan ha inkommit innan projektet påbörjas 2,50 kr/kwh och år Max kr per lägenhet eller småhus Max. 3 Mkr per projekt av större anläggningar

23 Ekonomi Exempel: Nybyggnation: 0,03-0,06 m 2 solfångare per m 2 bostadsyta Täcker % av årliga värmebehovet Pris ca kr/m kr/m 2 bostadsyta ~ 1 2 % av totala byggkostanden Källa: Husbyggaren

24 Sverige Efter 1998 Totalt m 2 - flest installerats i småhus m 2 > 15 m 2 per anläggning flest i flerbostadshus Bildkällor: AEE INTEC

25 Sverige Kockum Fritids, Malmö m 2 Bildkälla: KlimatX

26 Sverige Kockum Fritids, Malmö m 2 Västra hamnen - självförsörjande på energi Renovering och värmeisolering av fasader genomfördes Solfångarna bidrog till Varmvatten till fjärrvärmesystemet Extra värmeisolering åt byggnaden Ny fasadbeklädnad Malmös fjärrvärmenät 180 MWh/år till returvattnet i fjärrvärmenätet

27 Sverige Gårdsten Göteborg m 2 bidrar till % av varmvattenbehovet i 500 lägenheter Bildkälla: Christer Nordström Arkitektkontor

28 Sverige Hamnhuset Göteborg m 2 vakuum-solfångare täcker 50 % av varmvattenbehovet i 116 lägenheter Bildkälla: Passivhuscentrum

29 Sverige Bo01 i Malmö: Ca m 2 solfångare placerade på 10 fastigheter Täcker 15 % av värmebehovet 120 m 2 solceller producerar 12 MWh el/år ~ hushållsel för 5 lägenheter ~ ca 1 % av elenergin som området använder Solcellerna visar främst arkitektoniskt integrerade lösningar Bildkälla: Malmö Stad

30 Österrike & Tyskland Bildkällor: AEE INTEC Bildkällor: AEE INTEC

31 Tyskland Bildkälla: SCHUCO International KG

32 Leipzig, Tyskland Solfångarsystem från m 2 / 297 kw th Renoveringsprojekt Bildkälla: Schuco International KG

33 Hamburg, Tyskland Solfångarsystem från m 2 / 2,1 MW th Bildkälla: Wagner & Co Solartechnik GmbH

34 Projekt WSP - The Positive House Ett 1 ½ plans hus Fasader mot söder Boyta 170 m 2 Kapitalkostnad: kr/m 2 Driftkostnad energi: 0 kr + ved Energibehov: kwh/år beroende på geografisk placering, livsstil och antal människor för både värme och el Bildkälla: ThePositiveHouse

35 thepositivehouse.se

36 Tack för uppmärksamheten Charlotta Winkler
