Erfarenheter från planering och byggande av den första villan i Sverige, passivhuscertifierad enligt internationell standard.

Transkript

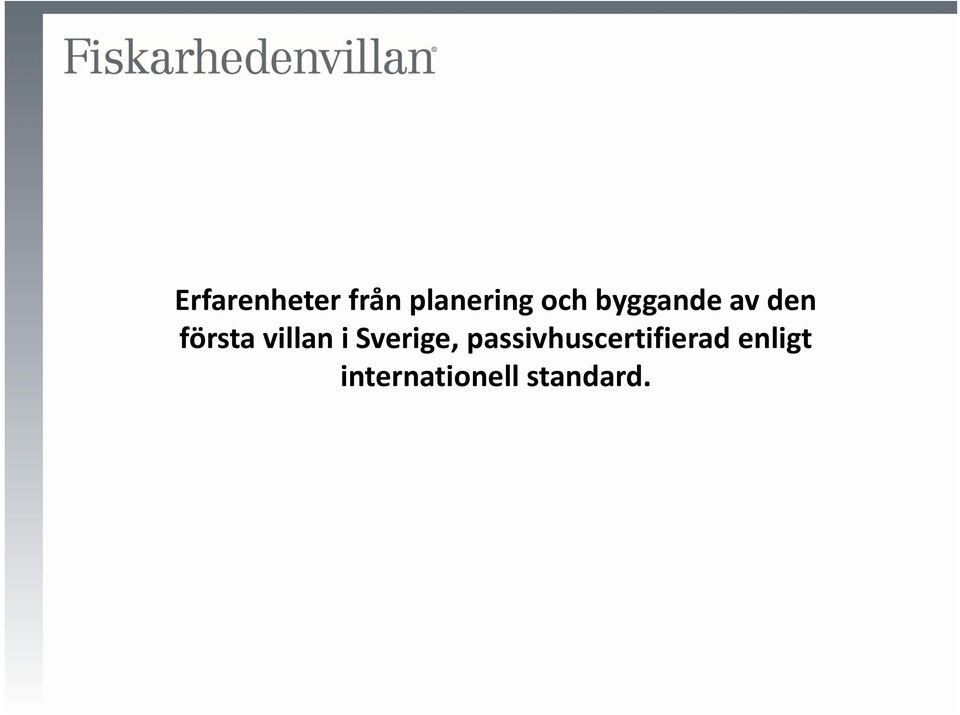

1 Erfarenheter från planering och byggande av den första villan i Sverige, passivhuscertifierad enligt internationell standard.

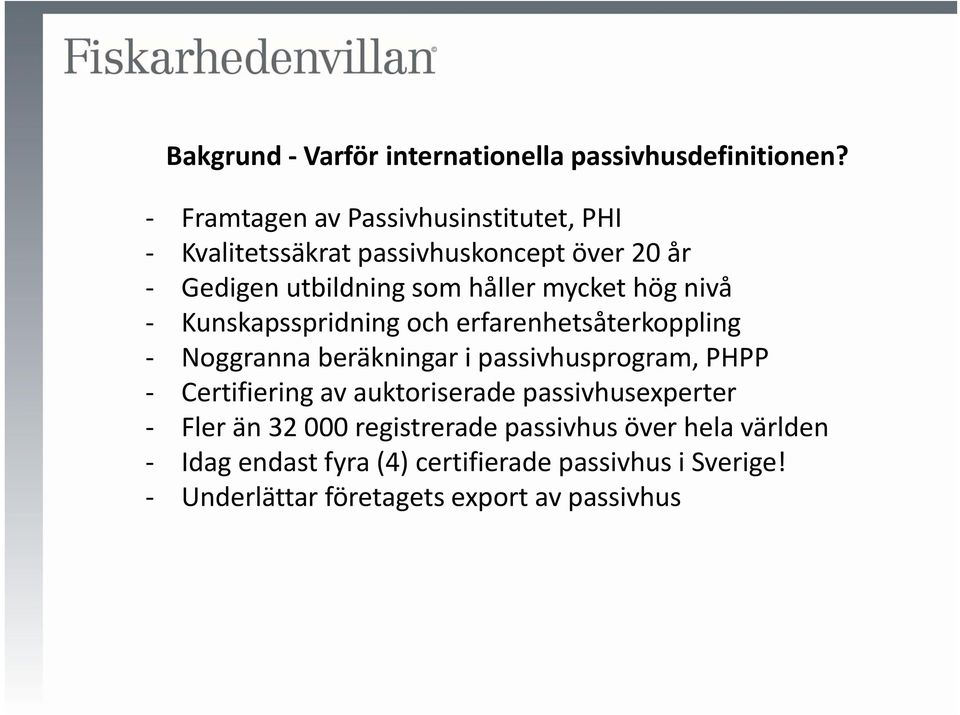

2 Bakgrund Varför internationella passivhusdefinitionen? Framtagen av Passivhusinstitutet, PHI Kvalitetssäkrat passivhuskoncept över 20 år Gedigen utbildning som håller mycket hög nivå Kunskapsspridning och erfarenhetsåterkoppling Noggranna beräkningar i passivhusprogram, PHPP Certifiering av auktoriserade passivhusexperter Fler än registrerade passivhus över hela världen Idag endast fyra (4) certifierade passivhus i Sverige! Underlättar företagets export av passivhus

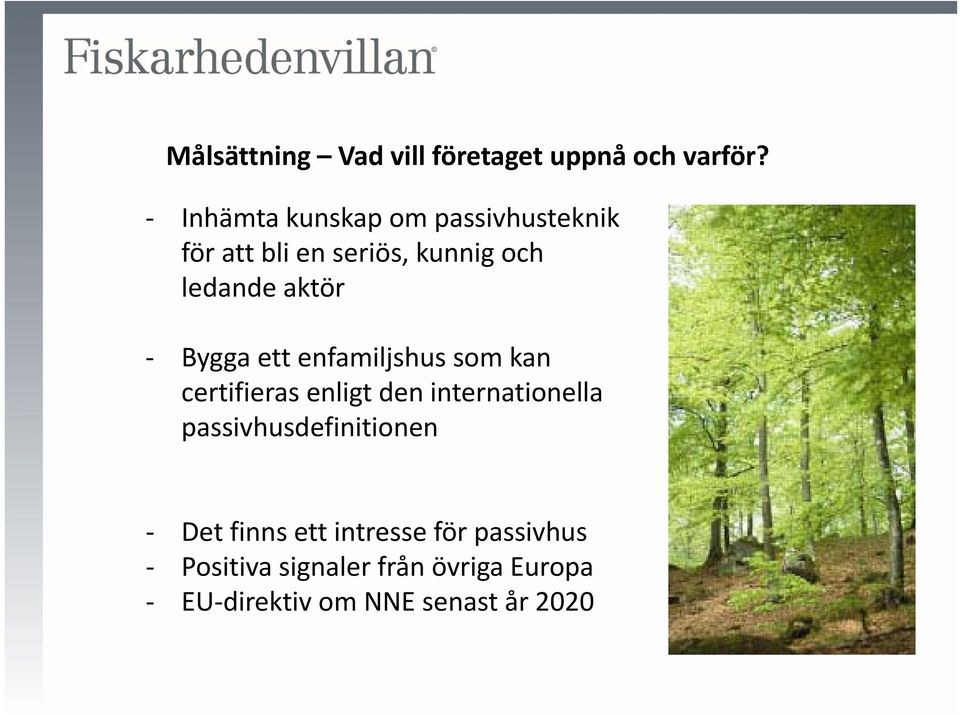

3 Målsättning Vad vill företaget uppnå och varför? Inhämta kunskap om passivhusteknik för att bli en seriös, kunnig och ledande aktör Bygga ett enfamiljshus som kan certifieras enligt den internationella passivhusdefinitionen Det finns ett intresse för passivhus Positiva signaler från övriga Europa EU direktiv om NNE senast år 2020

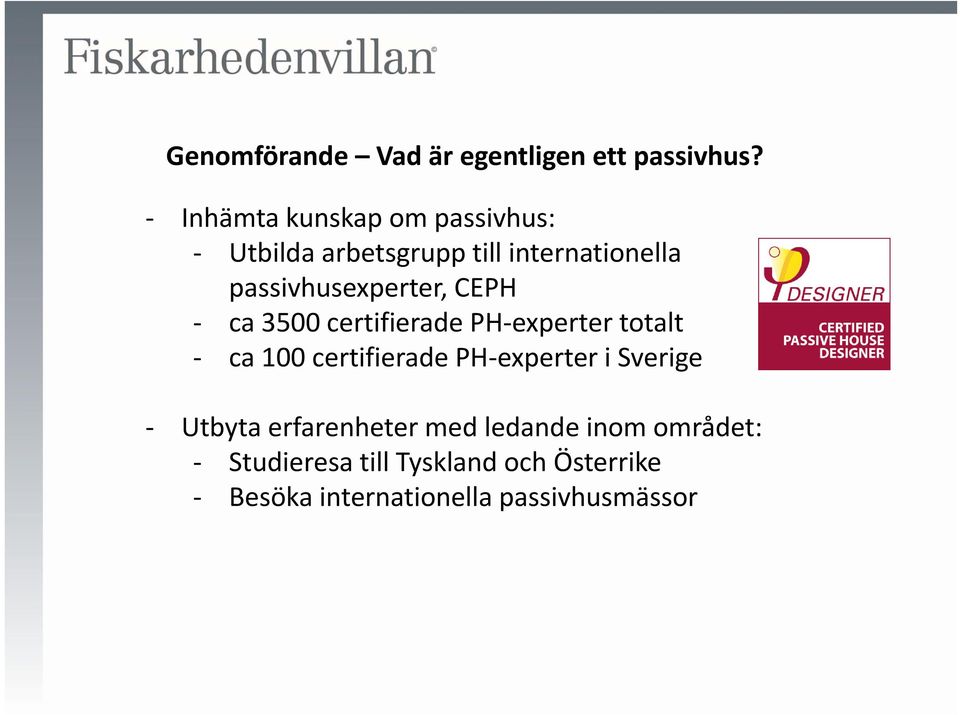

4 Genomförande Vad är egentligen ett passivhus? Inhämta kunskap om passivhus: Utbilda arbetsgrupp till internationella passivhusexperter, CEPH ca 3500 certifierade PH experter totalt ca 100 certifierade PH experter i Sverige Utbyta erfarenheter med ledande inom området: Studieresa till Tyskland och Österrike Besöka internationella passivhusmässor

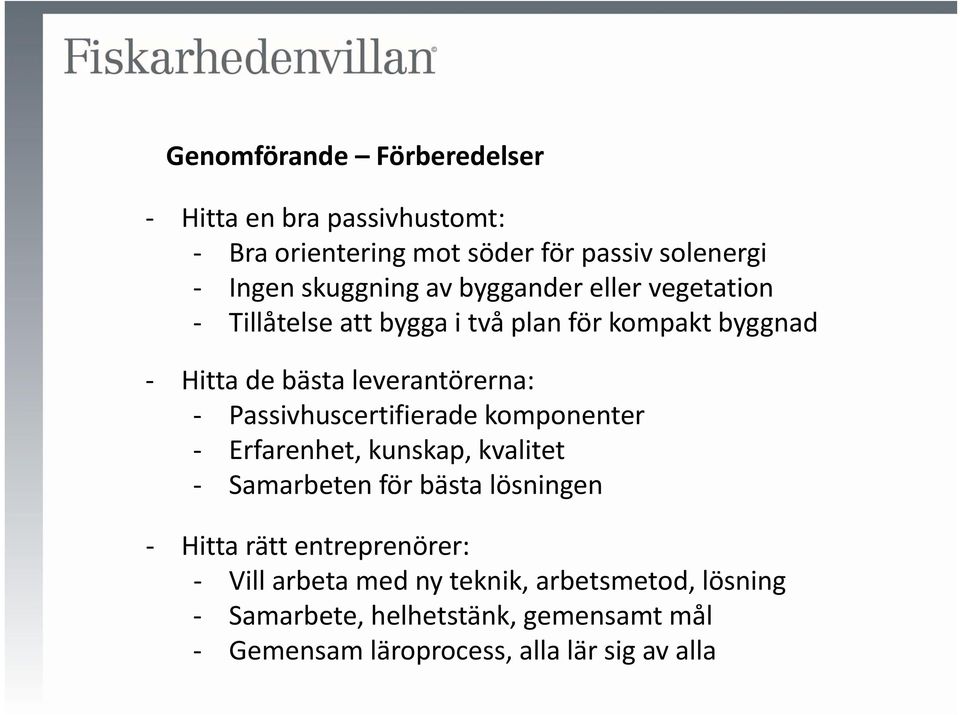

5 Genomförande Förberedelser Hitta en bra passivhustomt: Bra orientering mot söder för passiv solenergi Ingen skuggning av byggander eller vegetation Tillåtelse att bygga i två plan för kompakt byggnad Hitta de bästa leverantörerna: Passivhuscertifierade komponenter Erfarenhet, kunskap, kvalitet Samarbeten för bästa lösningen Hitta rätt entreprenörer: Vill arbeta med ny teknik, arbetsmetod, lösning Samarbete, helhetstänk, gemensamt mål Gemensam läroprocess, alla lär sig av alla

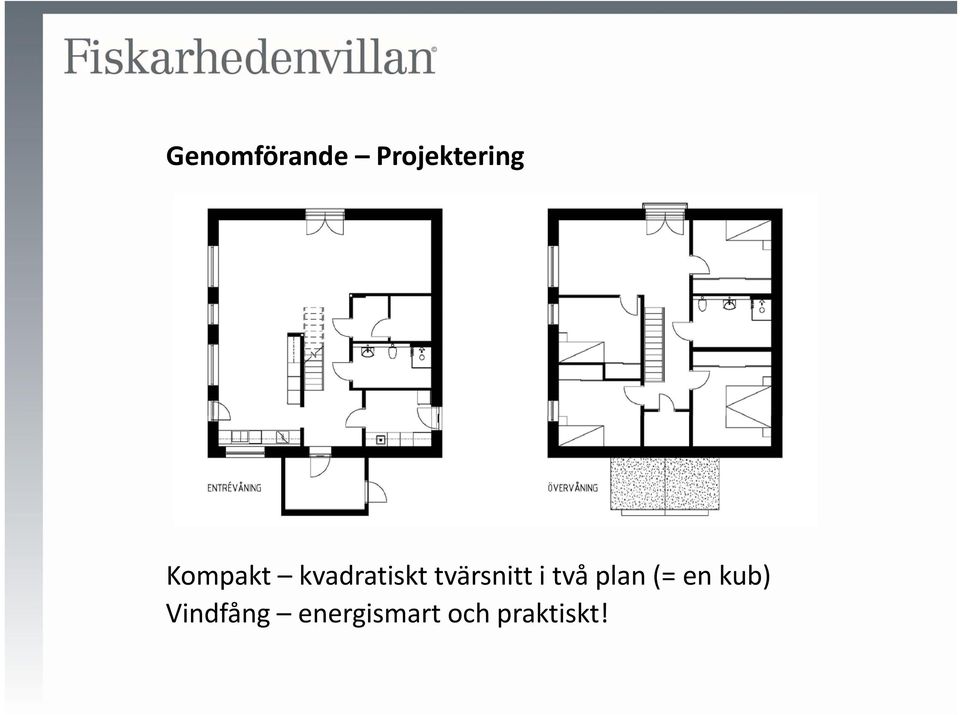

6 Genomförande Projektering Kompakt kvadratiskt tvärsnitt i två plan (= en kub) Vindfång energismart och praktiskt!

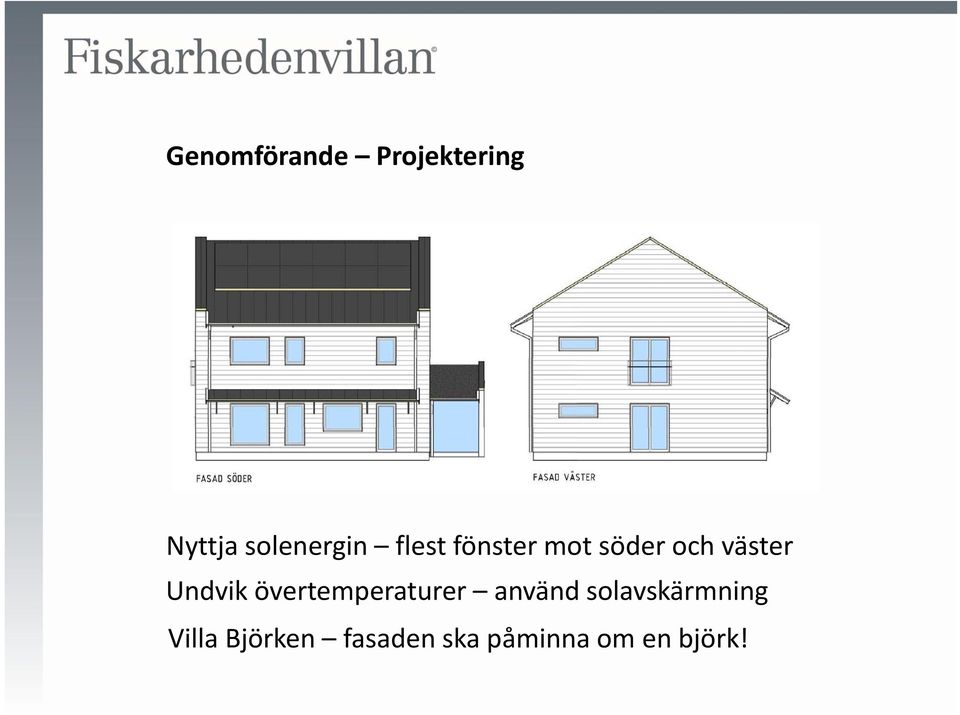

7 Genomförande Projektering Nyttja solenergin flest fönster mot söder och väster Undvik övertemperaturer använd solavskärmning Villa Björken fasaden ska påminna om en björk!

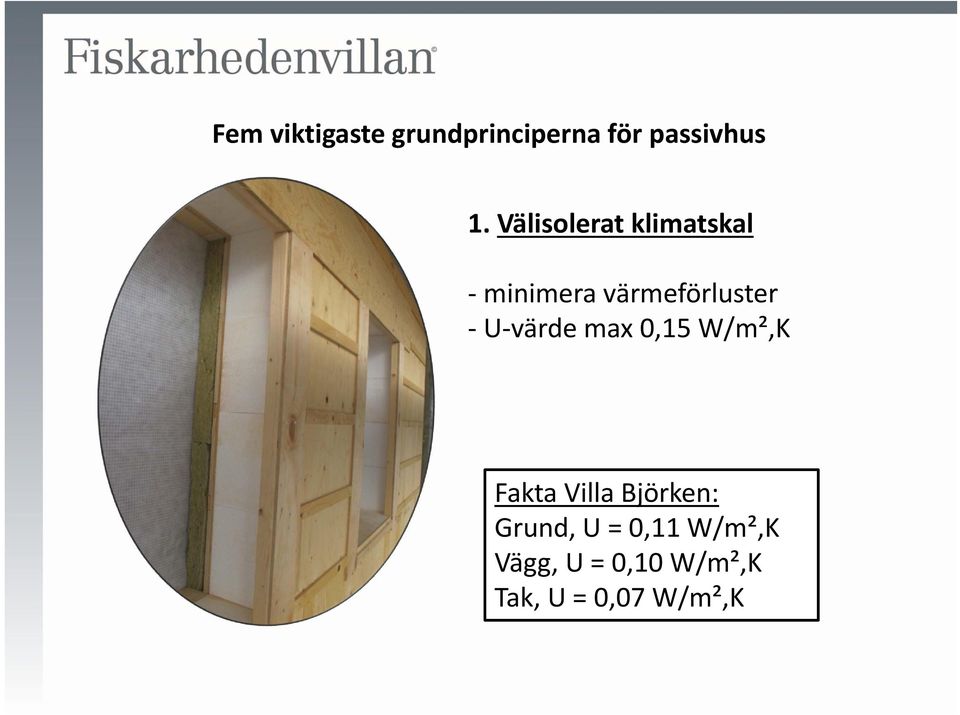

8 Fem viktigaste grundprinciperna för passivhus 1. Välisolerat klimatskal minimera värmeförluster U värde max 0,15 W/m²,K Fakta Villa Björken: Grund, U = 0,11 W/m²,K Vägg, U = 0,10 W/m²,K Tak, U = 0,07 W/m²,K

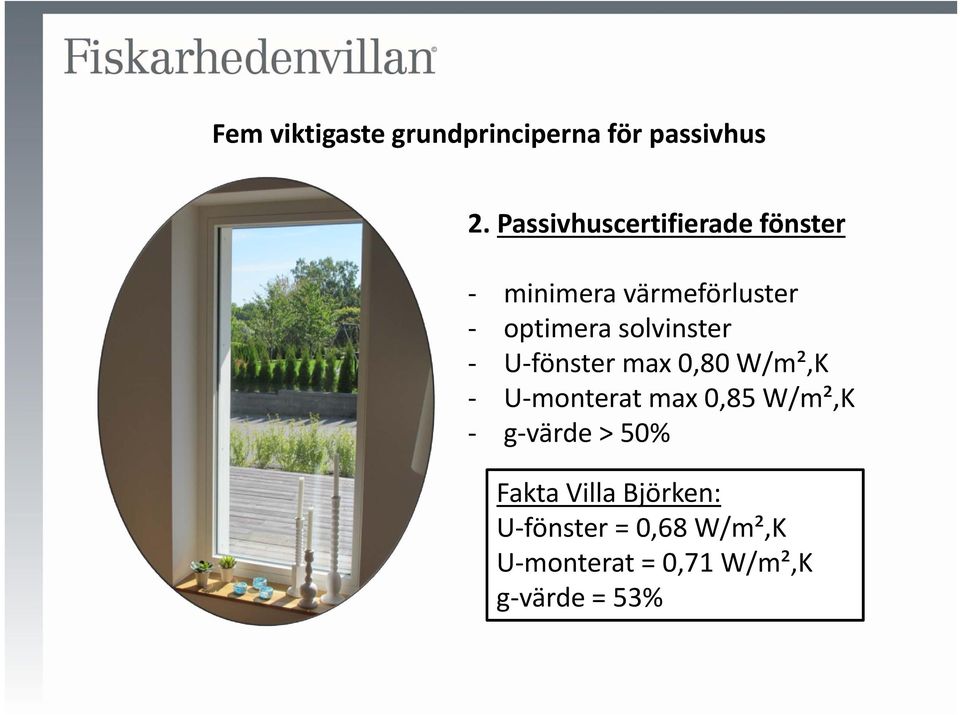

9 Fem viktigaste grundprinciperna för passivhus 2. Passivhuscertifierade fönster minimera värmeförluster optimera solvinster U fönster max 0,80 W/m²,K U monterat max 0,85 W/m²,K g värde > 50% Fakta Villa Björken: U fönster = 0,68 W/m²,K U monterat = 0,71 W/m²,K g värde = 53%

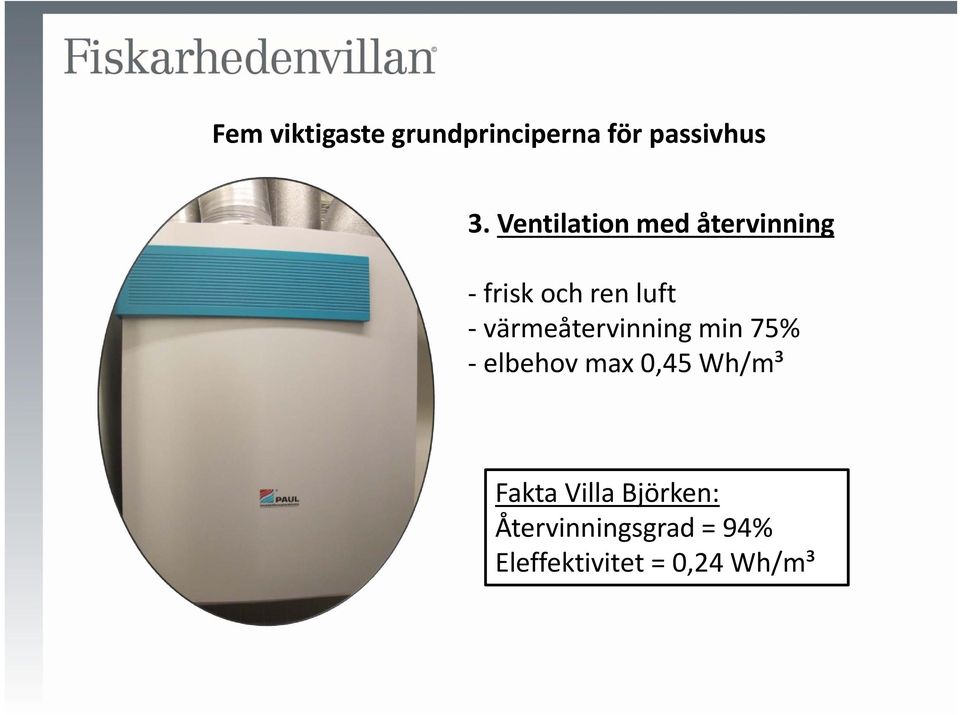

10 Fem viktigaste grundprinciperna för passivhus 3. Ventilation med återvinning frisk och ren luft värmeåtervinning min 75% elbehov max 0,45 Wh/m³ Fakta Villa Björken: Återvinningsgrad = 94% Eleffektivitet = 0,24 Wh/m³

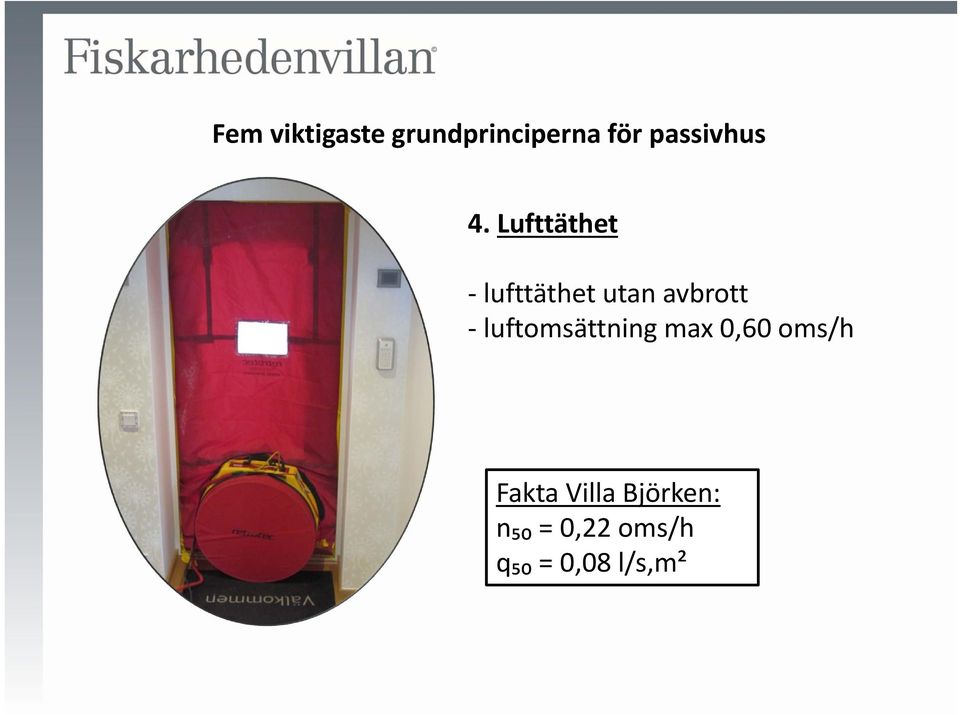

11 Fem viktigaste grundprinciperna för passivhus 4. Lufttäthet lufttäthet utan avbrott luftomsättning max 0,60 oms/h Fakta Villa Björken: n₅₀ = 0,22 oms/h q₅₀ = 0,08 l/s,m²

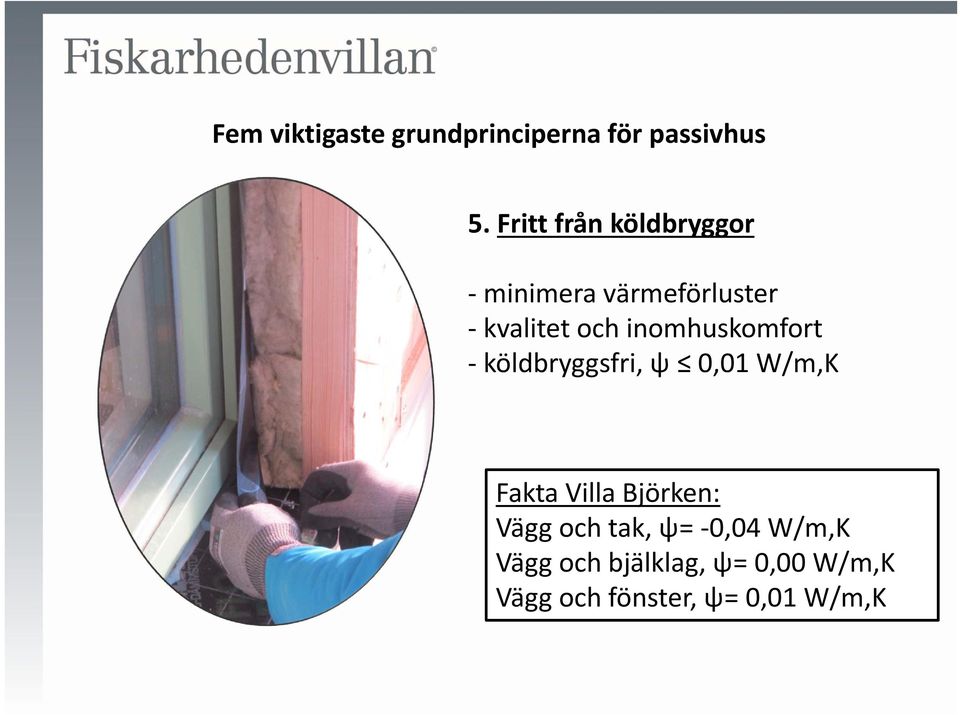

12 Fem viktigaste grundprinciperna för passivhus 5. Fritt från köldbryggor minimera värmeförluster kvalitet och inomhuskomfort köldbryggsfri, ψ 0,01 W/m,K Fakta Villa Björken: Vägg och tak, ψ= 0,04 W/m,K Vägg och bjälklag, ψ= 0,00 W/m,K Vägg och fönster, ψ= 0,01 W/m,K

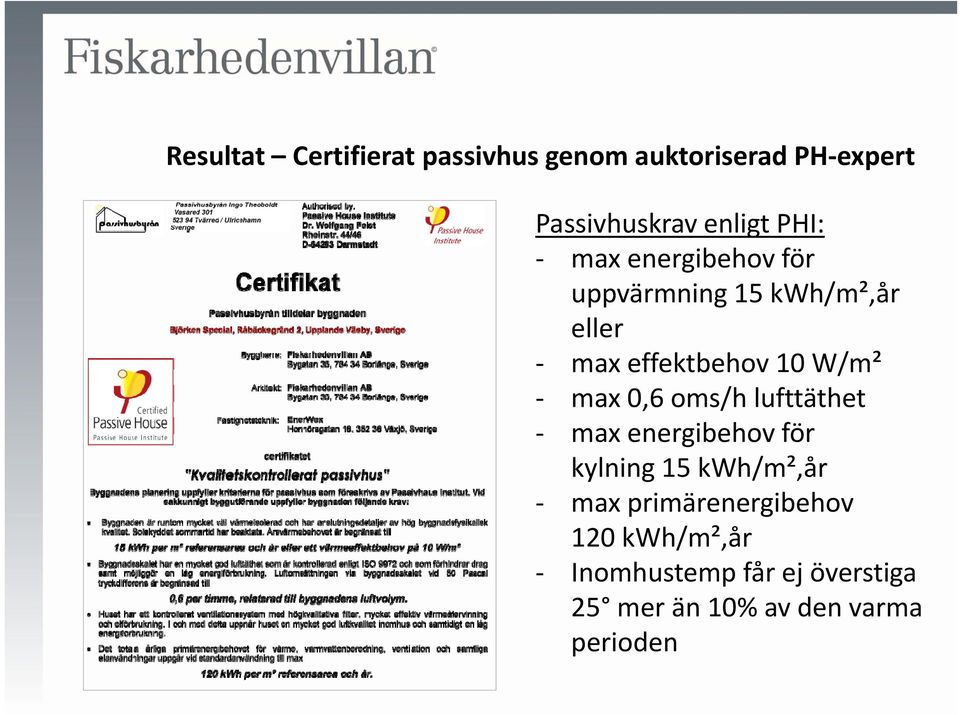

13 Resultat Certifierat passivhus genom auktoriserad PH expert Passivhuskrav enligt PHI: max energibehov för uppvärmning 15 kwh/m²,år eller max effektbehov 10 W/m² max 0,6 oms/h lufttäthet max energibehov för kylning 15 kwh/m²,år max primärenergibehov 120 kwh/m²,år Inomhustemp får ej överstiga 25 mer än 10% av den varma perioden

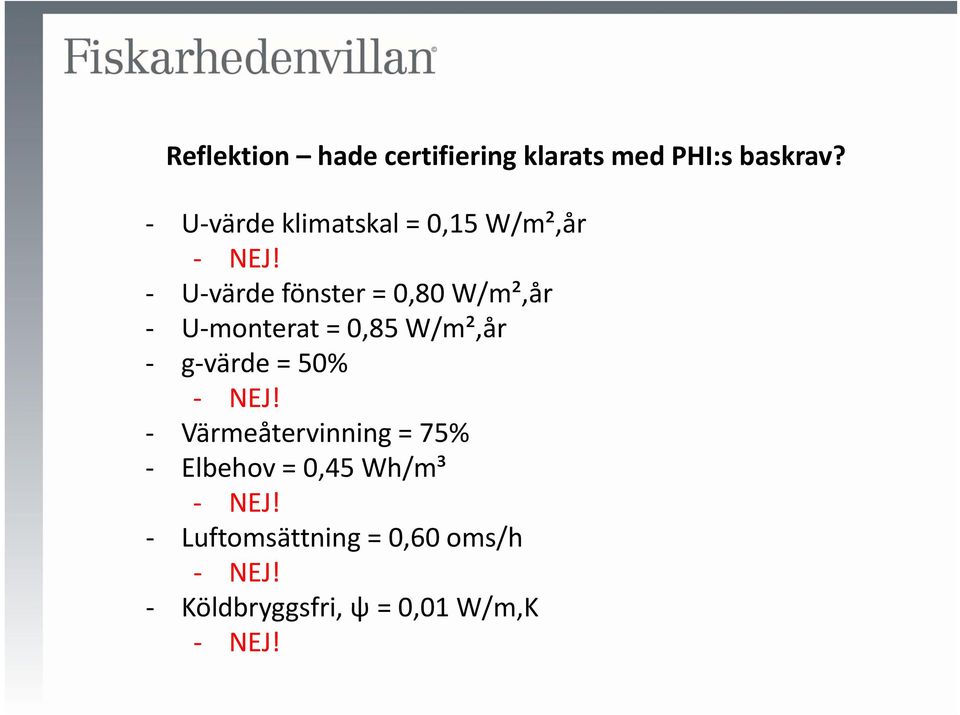

14 Reflektion hade certifiering klarats med PHI:s baskrav? U värde klimatskal = 0,15 W/m²,år NEJ! U värde fönster = 0,80 W/m²,år U monterat =0,85 W/m²,år g värde = 50% NEJ! Värmeåtervinning = 75% Elbehov =0,45 Wh/m³ NEJ! Luftomsättning =0,60 oms/h NEJ! Köldbryggsfri, ψ = 0,01 W/m,K NEJ!

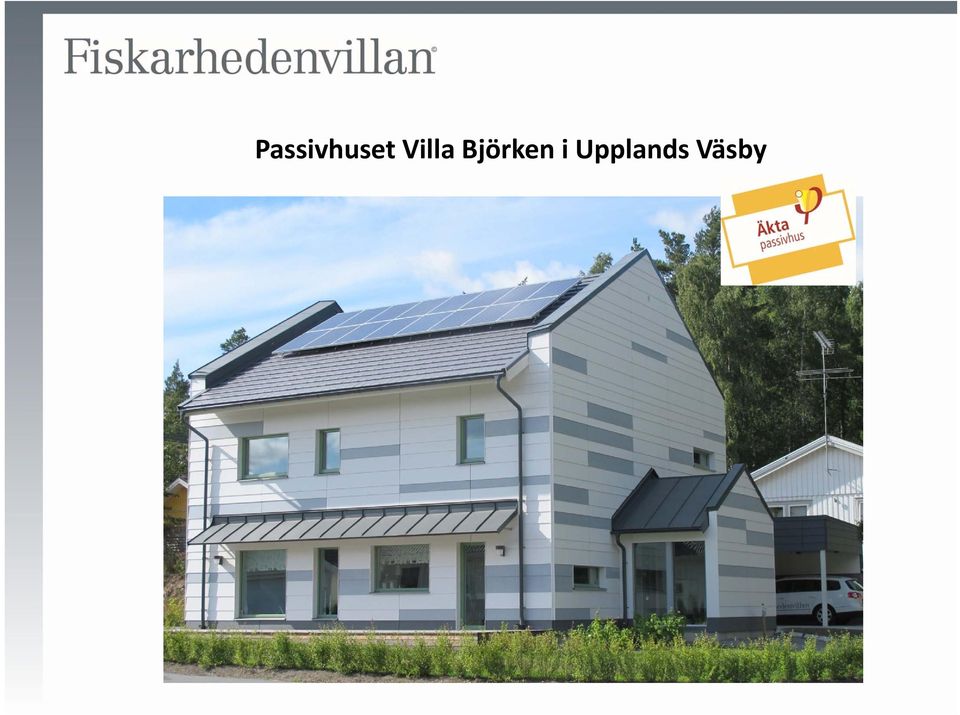

15 Passivhuset Villa Björken i Upplands Väsby

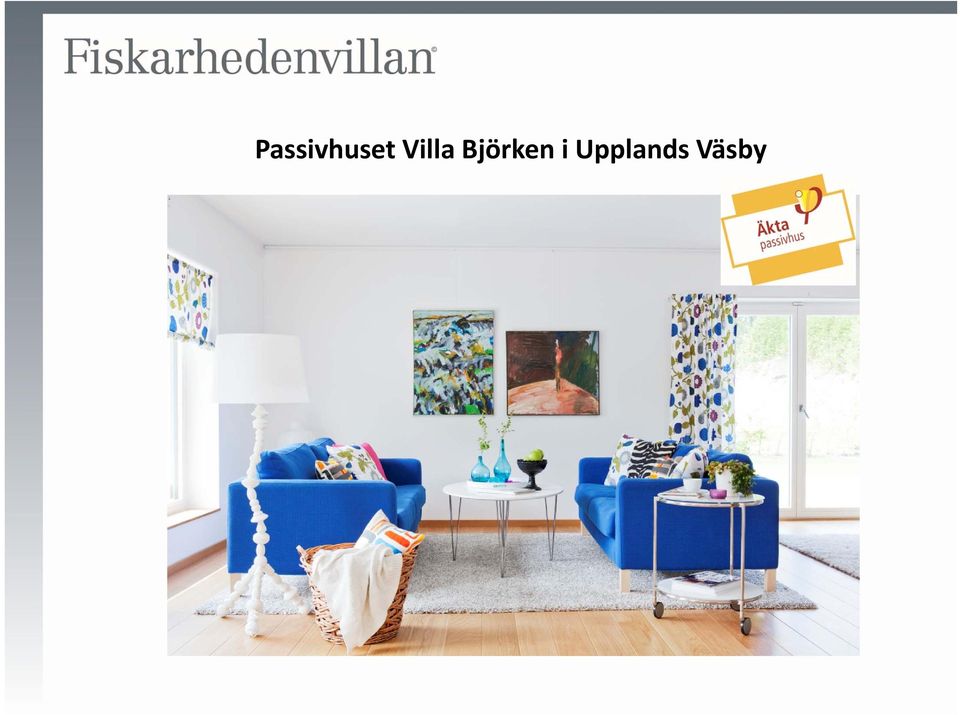

16 Passivhuset Villa Björken i Upplands Väsby

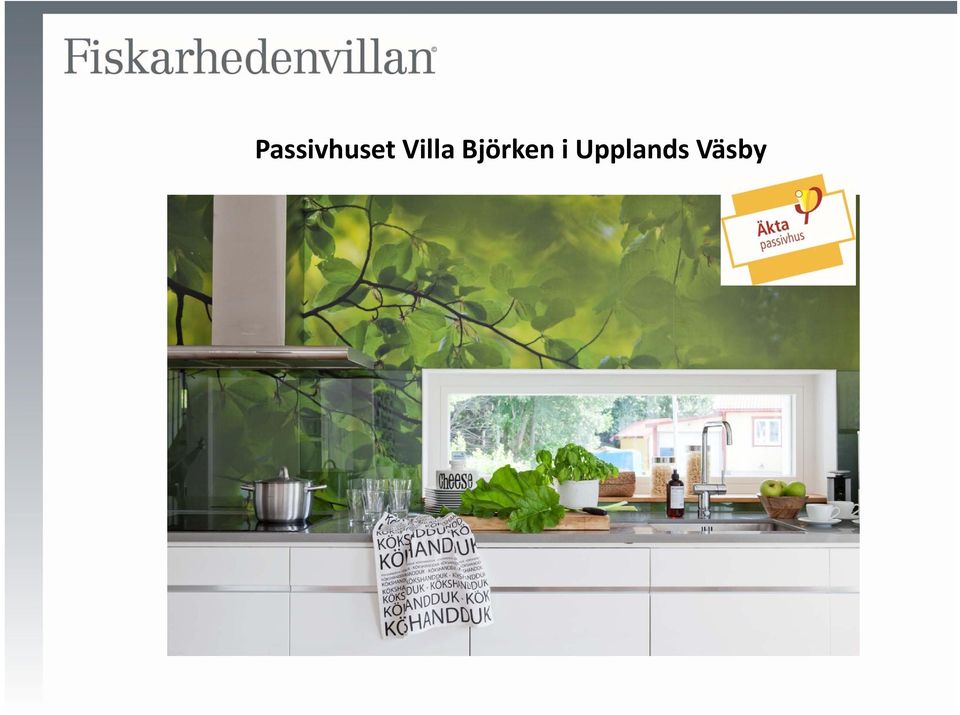

17 Passivhuset Villa Björken i Upplands Väsby

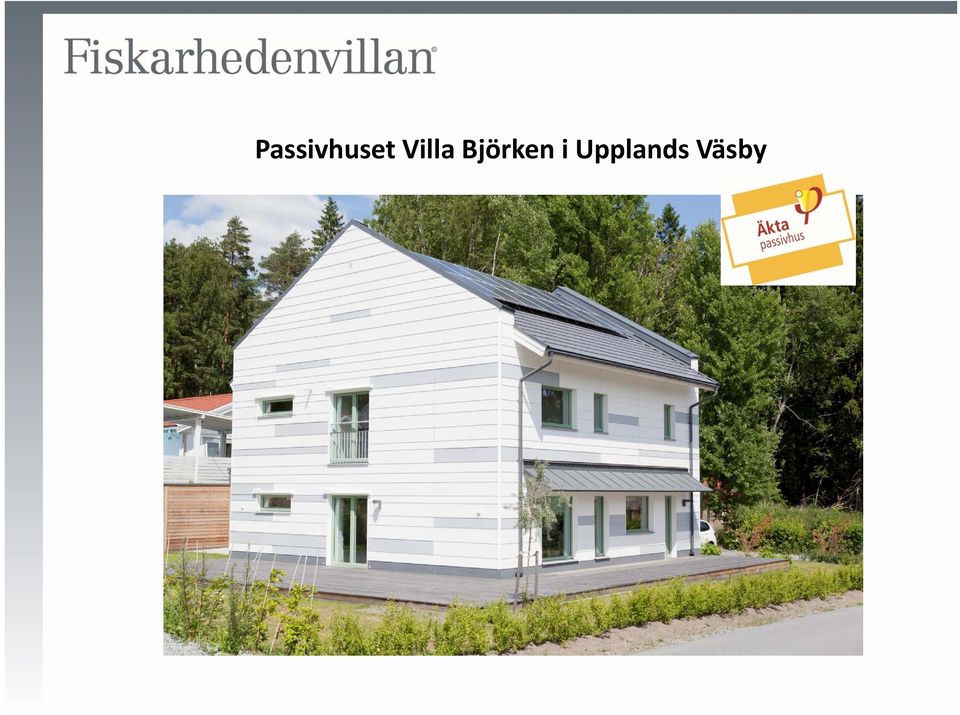

18 Passivhuset Villa Björken i Upplands Väsby

19 Hållbart och ekologiskt Solceller som behövs för värme, varmvatten och drift

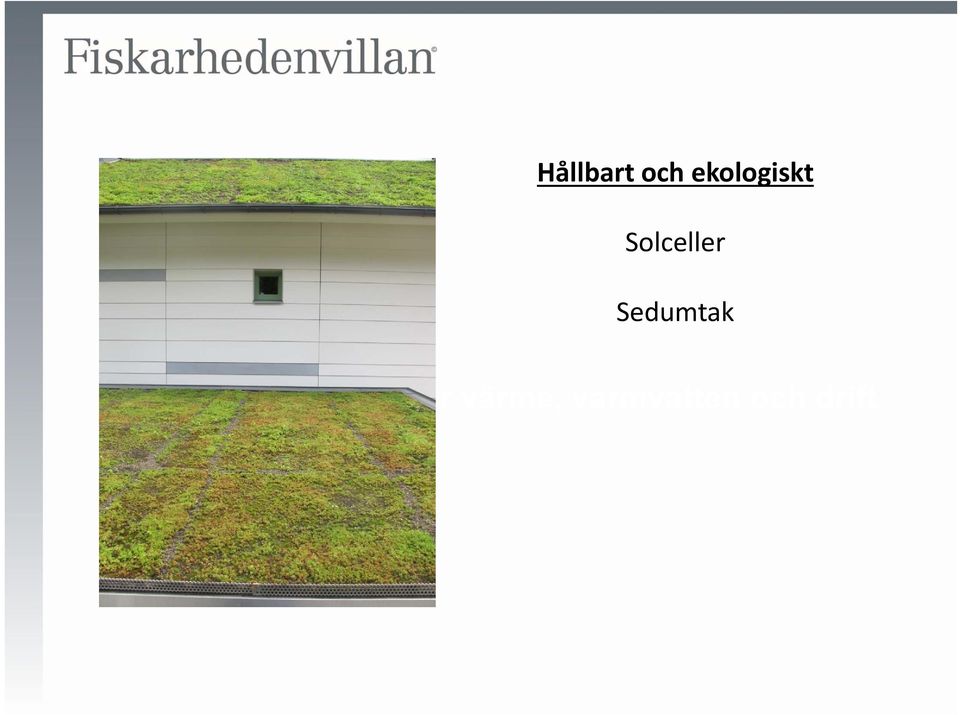

20 Hållbart och ekologiskt Solceller Sedumtak som behövs för värme, varmvatten och drift

21 Hållbart och ekologiskt Solceller Sedumtak Underhållsfri fasad som behövs för värme, varmvatten och drift

22 Hållbart och ekologiskt Solceller Sedumtak Underhållsfri fasad som behövs för värme, varmvatten och drift LED belysning

23 Hållbart och ekologiskt Solceller Sedumtak Underhållsfri fasad som behövs för värme, varmvatten och drift LED belysning Energisnåla installationer

24 Hållbart och ekologiskt Solceller Sedumtak Underhållsfri fasad som behövs för värme, varmvatten och drift LED belysning Energisnåla installationer Smarta hem funktioner

25 Resultat Beräkningar och mätningar Max energibehov uppvärmning enl PHPP = 12,5 kwh/m²,år vilket ger totalt energibehov: 12,5 x 193,3 = 2420 kwh/år Uppskattat energibehov för varmvatten = 5000 kwh/år COP för Sveriges minsta bergvärmepump = 2,86 Uppskattat energibehov FTX aggregat = 920 kwh/år Specifikt energibehov enl BBR = 18 kwh/m²,år vilket ger totalt energibehov ca 3500 kwh/år för en familj Solcellerna producerade första året 3600 kwh Villa Björken är ett (nära )nollenergihus när en familj bor i huset nu är det ett visningshus och plusenergihus!

26 Sammanfattning Fiskarhedenvillan nådde båda målsättningarna: Att utbilda personal samt bli en kunnig, seriös och ledande aktör inom passivhus Att projektera och bygga ett enfamiljshus som kan certifieras som passivhus enligt PHI Projektet Villa Björken visar på möjligheterna att lyckas med passivhusprojekt med hög kvalitet om: Samtliga i arbetsgruppen har samma passivhuskunskap Ledande produkter och komponenter för passivhus används Hantverkarna vill arbeta med ny teknik och nya idéer Framtidens byggande &boende är kvalitetsbyggda passivhus med solenergilösningar för bästa komfort och lägsta driftkostkostnad.

27 Välkommen att besöka Villa Björken! Tack för er uppmärksamhet!
